Как подключить датчик света для уличного освещения видео: 3 схемы подключения датчика света

3 схемы подключения датчика света

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Схема подключения напрямую

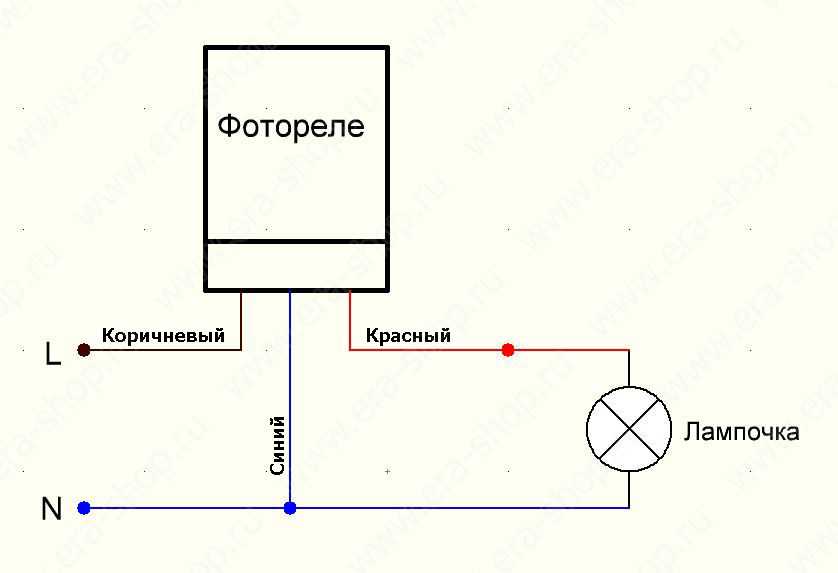

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Схема подключения через выключатель

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

• автомат в щитовой

• выключатель света

• датчик света

• фонарь

Где устанавливать?

Обратите внимание на место установки фотореле.

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора.

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Работа датчика света наоборот

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

В качестве такого реле может выступать и пускатель с доп.контактами.

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Схема подключения датчика света без выключателя

Автор admin На чтение 12 мин Просмотров 2 Опубликовано 26 марта 2023 Обновлено 26 марта 2023

Содержание

1. Датчик света. Как подключить фотореле? Схема подключения реле.
2. Как подключить датчик? Назначение датчиков.
3. Видео. Как подключить датчик света.
4. Датчик света. Виды датчиков.
5. Как подключить фотореле? Схема подключения реле.
6. Как подключить датчик? Схема подключения датчика с выключателем.
7. Датчик света. Применение датчиков.
8. Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика
9. Выбор места установки датчика движения
10. Обозначение выводов датчика движения
11. Принципиальные электрические схемы подключения
12. Двухпроводное подключение датчика движения
13. Трёхпроводная схема подключения
14. Схема включения датчика движения с выключателем
15. Схема подключения нескольких датчиков
16. Схема с пускателем или контактором
17. Настройка и регулировка параметров устройства
18. Угол обзора
19. Чувствительность (SENS)
20. Задержка выключения (TIME)
21. Уровень освещенности (LUX/DAY LIGHT)
22. Ошибки монтажа и подключения

Датчик света. Как подключить фотореле? Схема подключения реле.

Как подключить датчик? Назначение датчиков.

Как известно, в современной электрике всё чаще используются элементы автоматики. Сегодня мы разберём как подключить датчик света, данное устройство является наиболее простым устройством автоматики, кроме него к простым устройствам можно отнести также:

Назначение датчиков заключается в том, чтобы в автоматическом режиме включать ту или иную нагрузку, в зависимости от уровня света. Например, чаще всего фотореле используется в схемах освещения. Как правило, датчик света при наступлении тёмного времени суток автоматически включает освещение, при наступлении светлого времени суток, — выключает. В свою очередь, все датчики имеют регулировки, что позволяет тонко настроить диапазон срабатывания. Безусловно, такой элемент автоматики является очень удобным и полезным. Поэтому многих на текущий момент интересует вопрос — «Как подключить датчик света», сегодня мы дадим на него ответ.

Видео. Как подключить датчик света.

Датчик света. Виды датчиков.

Прежде всего давайте разберем какие виды фотореле существуют. Датчики света можно разделить условно на две основные группы:

Безусловно, у каждого из данных типов датчиков есть свои плюсы и минусы. К примеру, фотореле со встроенным датчиком является полноценным прибором, который сразу после подключения готов к работе. Плюсом также является простая схема подключения. Однако минус данного датчика в том, что он является достаточно громоздким и требует фиксации на специально кронштейне.

Фотореле с внешним датчиком, напротив является миниатюрным и едва заметным. Основа, -корпус с контактором, который обычно прячется в электрощите на DIN рейке, а уже к нему подключается внешний датчик, размеры которого крайне малы и сам датчик может быть установлен так, что никто и не догадается, что он у Вас есть. Минусом данного типа датчиков является то, что как правило проводники на фотоэлемент необходимо удлинять, да и схема является немногим тяжелее, чем при подключении фотореле со встроенным датчиком. Основной плюс такого типа датчиков, что их выпускают ведущие бренды. Есть возможность подобрать действительно качественный и надёжный датчик.

Как подключить фотореле? Схема подключения реле.

Схема подключения фотореле со встроенным датчиком полностью повторяет схему подключения трёхпроводного датчика движения. Аналогично, на вход датчика также подаётся 230 В. Фаза L подключается к коричневому проводу датчика, ноль N подключается к синему проводу. Красный провод датчика является управляющим, по данному проводу фаза поступает на светильник в результате срабатывания датчика.

Как подключить датчик? Схема подключения датчика с выключателем.

Подробно схема подключения фотореле с выключателем выглядит следующим образом: Фаза L от вводного автомата, поступает в распределительную коробку на клеммник №1 (точка №1). От данного клеммника фазный проводник поступает на вход одноклавишного выключателя и на вход фотореле (к коричневому проводу). Ноль N от вводного автомата поступает на клеммник №2 (точка №2) . От данного клеммника ноль идёт на контур освещения и на вход фотореле (к синему проводу). Выход фазы из фотореле (красный провод) приходит на клеммник №3 (точка №3) , также на этот клеммник приходит выход фазы с выключателя. Оба данных выхода подключаются к фазному выводу контура освещения.

Датчик света. Применение датчиков.

При наступлении тёмного времени суток датчик срабатывает в автоматическом режиме, в результате фаза по красному проводнику поступает на контур освещения и свет включается. При наступлении светлого времени суток фотоэлемент даёт команду на отключение датчика. В результате фаза не доходит до нагрузки и свет гаснет.

Во второй схеме используется выключатель света. Необходимость использовать выключатель, связанна с тем, что в своем большинстве датчики света (фотореле), рассчитаны на работу при температуре не ниже -20 С. Далее датчик может работать некорректно и Вы можете остаться без освещения. Выключатель в таких случаях позволяет включить нагрузку в принудительном порядке.

Если статья оказалось полезной, оцените её. Если остались вопросы, пишите в комментарии мы с радостью ответим.

Наши ресурсы в социальных сетях, присоединяйтесь:

Источник

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

• буквой L обозначается вывод, к которому подключается входящая фаза;
• буквой N обозначается вывод, к которому подключают нулевой проводник;
• L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

• от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
• от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
• также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Подключение фотореле для включения освещения

Схема подключения фотореле для уличного освещения

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Как работает сенсорный выключатель — схемы подключения

Источник

11 вещей, которые вам нужно знать о светодиодных уличных фонарях с фотоэлементом

11 вещей, которые вам нужно знать о светодиодных уличных фонарях с фотоэлементами прекратите использовать их, когда освещение не требуется. С этой целью большинство высококачественных светильников для наружного освещения сегодня поставляются с установленным на заводе фотоэлементом, который сообщает свету, когда он должен работать, а когда нет. Это в основном используется для выключения светодиодных уличных фонарей на рассвете и включения, когда солнце садится.

На рынке представлено множество типов фотоэлементов, но технология, стоящая за ними, одинакова: полупроводники используются для управления электрическим током, что позволяет светить от заката до рассвета. Фотоэлементы — это детекторы света, и при обнаружении света внутри полупроводника начинает течь ток, и светодиодный светильник выключается, и наоборот. В этой статье в основном рассказывается о применении фотоэлементов в уличных фонарях, и вы можете прочитать ее, если вам интересно.

С наступлением ночи светодиодные уличные фонари освещают стройплощадку метро, ​​освещают горы, освещают людям твердые дороги к процветанию. В дороге светодиодные уличные фонари освещают красоту улицы, объемы современной стройки метро и дорогу домой людям, уходящим с работы.

Уличные фонари — «глаза» города. В последние годы темпы городского строительства растут как на дрожжах. Светодиодные уличные фонари признаны экологичными и энергосберегающими осветительными приборами. Поэтому дизайн уличного освещения также становится все более важным. Эти фонари также можно легко установить на удаленных дорогах или автомагистралях без электричества.

Светодиодные уличные фонари обеспечивают четкую видимость пешеходов и водителей. Высококачественная система светодиодного освещения, украсит район ночного города, не загрязняя окружающую среду. Поскольку светодиоды обладают такими характеристиками, как высокая эффективность, защита окружающей среды, энергосбережение, длительный срок службы и т. д., светодиодные источники света могут быть первыми, которые будут использоваться в уличном и туннельном освещении. ZGSM решает все проблемы со светодиодным уличным освещением за вас!

Освещение, безусловно, является одним из фундаментальных аспектов проекта «Умные города», в котором технологии объединятся, чтобы создать в будущем более устойчивые, эффективные и экологически безопасные «умные города».

Чтобы решить многие проблемы со светодиодным уличным освещением, используйте интеллектуальные системы уличного освещения, все это компьютеризировано, и все, что вам нужно сделать, это установить желаемое время.

Удаленное управление

Удаленное управление, удаленная диагностика, светодиодное освещение, зарядные станции для электромобилей, повсеместное видеонаблюдение, домашняя автоматизация и широкополосный Wi-Fi Интернет — технологии, которые будут играть ключевую роль в инновационном процессе наших городов.

Интеллектуальный контроллер освещения, также известный как программируемый контроллер освещения , то есть программа освещения контроллера может быть изменена в соответствии с потребностями пользователя, например, изменение скорости, времени, шаблона, синхронизации и асинхронности мигания света.

Интеллектуальные системы уличного освещения включают уличные фонари каждую ночь с наступлением темноты. Уличное освещение в городах обеспечивает более безопасные условия движения и более безопасную среду для пешеходов. А интеллектуальные системы уличного освещения могут значительно улучшить архитектурную, туристическую и коммерческую отдачу города. И Интеллектуальное уличное освещение более доступно и менее затратно в обслуживании.

Он также позволяет использовать гибкие индивидуальные элементы управления вместо неэффективных таймеров. Интеллектуальная система уличного освещения работает постоянно, поэтому большинство проблем с освещением обнаруживаются и решаются еще до того, как общественность успевает их заметить.

Энергосбережение

За счет затемнения ненужного освещения и отвода энергии от неисправного оборудования можно значительно снизить потребление энергии. Интеллектуальный свет включается и выключается автоматически системой, которая автоматически выключает свет и распознает пешеходов и транспортные средства. Это значительно экономит электроэнергию. Тем самым сохранив стоимость светодиодных уличных фонарей . Он также мгновенно снижает затраты на электроэнергию до 35 % благодаря интеллектуальному включению/выключению, целевому прогрессивному затемнению и эффективному управлению энергопотреблением. Это означает, что интеллектуальное освещение также автоматически определяет интенсивность освещения окружающей среды и автоматически регулирует яркость.

Сокращение государственных расходов, связанных с потребителями энергии, путем улучшения и обновления инфраструктуры позволит создать новые рабочие места за счет возможности использовать сэкономленные ресурсы в других проектах, представляющих общественный интерес.

Простота обслуживания

Интеллектуальное уличное освещение позволяет компьютеру сообщать о неисправностях в режиме реального времени, что ускоряет техническое обслуживание. Ремонтным бригадам больше не нужно патрулировать улицы. Они подробно уведомляются о любых неисправностях. Интеллектуальные системы освещения отправляют подробный анализ дефектов уличного освещения и необходимые материалы на компьютеры обслуживающего персонала. Это решает большинство проблем светодиодных уличных фонарей . Система освещения совместима с IOS и Android. Это гарантирует, что вы получите веб-карту в реальном времени, список уличных фонарей и доступ к функциям системы. Даже если вы едете быстро, интеллектуальные фонари могут вовремя уловить ощущения.

Только дефекты контроля времени

Преимущество контроля времени заключается в том, что в зависимости от времени восхода и захода солнца свет в основном включается, когда темно, и выключается, когда светло. Недостаток в том, что пасмурно и дождливо, а уличные фонари не могут автоматически включаться при недостаточном освещении. Времена года меняются со временем, от зимнего солнцестояния до летнего солнцестояния, свет во времени постепенно откладывается, свет во времени постепенно продвигается. При переходе от летнего солнцестояния к зимнему солнцестояние время включения света постепенно увеличивается, а время выключения света постепенно отодвигается, поэтому люди все еще не в состоянии обеспечить изменение погоды в каждый период времени. Изменения в погоде могут изменить время наступления темноты/рассвета. Это может привести к тому, что уже темно, а лампа не включена, или к тому, что уже светло и лампа не выключена. В некотором смысле пустая трата энергии, это проблема светодиодных уличных фонарей, которую необходимо решить. В солнечные и дождливые дни время включения и выключения заметно различается, что является одним из основных недостатков использования таймерных схем для переключения светодиодной системы уличного освещения.

Что такое фотоэлемент?

Фотоэлемент также называется датчиком дневного света или датчиком сумерек и рассвета, его стандартом включения/выключения является значение освещенности положения светодиодного уличного фонаря. Свет автоматически включается и выключается в зависимости от уровня освещенности окружающей среды.

Фотоэлемент или фотоэлемент — это датчик, значение сопротивления которого (в омах) изменяется в зависимости от количества света, падающего на поверхность. Свет высокой интенсивности, падающий на поверхность, создает меньшее сопротивление, в то время как свет меньшей интенсивности создает большее сопротивление. Яркий свет днем ​​= 5000 Ом и темнота ночью = 20000000 Ом. С помощью триода он может, наконец, заставить схему включаться (при большом сопротивлении ночью) или выключаться. Если вас больше интересует принципиальная схема, вы можете обратиться к соответствующим статьям.

Принцип работы фотоэлемента

Дефекты только контроля дневного света

Преимущество контроля освещения заключается в том, что он может определить, включены уличные фонари или нет, в зависимости от силы света на дороге. Иногда даже в дневное время это будет вызвано пасмурными и дождливыми днями, а освещенность дороги низкая. В это время уличные фонари будут включены для удовлетворения требований к освещению. Недостаток в том, что из-за того, что на дороге много пыли, легко покрыть поверхность светочувствительного элемента, принимающего сигнал, что сделает сигнал неточным.

Комбинация контроля времени и контроля дневного света

Интеллектуальная система управления уличным освещением сочетается с управлением временем, пространством и освещением. Во временном диапазоне восхода и захода солнца, когда освещенность соответствует требованиям включения освещения, система автоматически отправляет команды на включение и выключение уличного освещения. Используя передовую технологию управления, функция управления светом Fusion и обычный контроллер времени имеют большое количество функций в целом. В соответствии с потребностями пользователя в энергосбережении датчик управления освещением и функция контроля времени могут быть активированы одновременно, что обеспечит наилучший эффект энергосбережения.

Режим управления дневным светом и временем, который может включать свет во время сильного дождя и тумана днем, и выключать свет посреди ночи ночью.

Лучшее энергосберегающее устройство управления уличным освещением. Его можно широко использовать на улицах, железных дорогах, станциях, водных путях, в школах, отделах электроснабжения и других приложениях, требующих контроля времени и управления освещением.

Научный принцип фотоэлемента

Принцип управления светом заключается в использовании фотоэлементов, фоторезисторов и других светочувствительных элементов. То есть при изменении интенсивности света, излучаемого на элемент, соответственно будут меняться и связанные с ним параметры: протекающий ток, значение сопротивления и т. д. Набор компонентов, которые обнаруживают это изменение в светочувствительном элементе и используют его для управления другими системами, называется управлением светом.

Условия светодиодного уличного освещения с фотоэлементом

Как светодиодные уличные фонари постоянного тока , так и светодиодные уличные фонари переменного тока могут быть оснащены фотоэлементом. Когда человек хочет, чтобы уличный свет включался/выключался автоматически, фотоэлемент – хороший выбор.

Светодиодный уличный фонарь с фотоэлементом необходимо установить с розеткой/базой, такой как 3-контактная розетка Nema, 5-контактная розетка Nema или 7-контактная розетка Nema или другие основания.

Video of Rifle Street Light with photocell Rifle Street Light with Photocell appears in the 17th to 40th seconds of the video

Основные функции светодиодного уличного освещения с фотоэлементом

Большинство наружных светильников Светодиодное уличное освещение Светильники с фотоэлементом могут автоматически включать и выключать уличные фонари. Он может определять уровень окружающего освещения, фотоэлементы автоматически адаптируются к сезонным изменениям в цикле день/ночь. Кроме того, вы можете выбрать уровень освещенности, который соответствует вашей местной ситуации. Это также можно использовать для включения различных наружных светильников в сумерках и выключения на закате. Это широко используется для наружных светодиодных фонарей, таких как светодиодные садовые фонари, Светодиодные прожекторы , Светодиодные уличные фонари и т.д.

Знание основных функций светодиодных уличных фонарей с фотоэлементом даст вам более глубокое понимание отличных световых решений для достижения наилучшего эффекта энергосбережения.

Меры предосторожности при установке уличного светодиодного фонаря с фотоэлементом

8 отключение питания на улице, установка фотоэлемента; подключите розетку, а стрелка, указывающая СЕВЕР наверху розетки, используется для правильного направления. Включите фотоконтроль и поверните его по часовой стрелке, чтобы зафиксировать в гнезде.

Светодиодный уличный фонарь с фотоэлементом должен быть установлен на открытом воздухе при естественном освещении, избегать попадания света, содержать его в чистоте и предотвращать неправильное функционирование и водонепроницаемый .

Цена на светодиодный уличный свет с фотоэлементом

Светодиодные уличные огни с фотоэлеменкой. Может минимизировать затраты на энергию с хорошими характеристиками для светодиодных уличных светов. Ниже указана цена светодиодного уличного освещения с фотоэлементом, только для справки. Стоимость уличного фонаря включает в себя сам фонарь, аксессуары для уличного освещения, затраты на установку и техническое обслуживание. Для получения дополнительной информации о стоимости светодиодных уличных фонарей, вы можете проверить наш блог Сколько стоят уличные фонари .

Расходы на светодиодную уличную лампа	10,00 /шт	88,00-95,00 долларов США /шт
50 Вт	85,00-95,00 долларов США /шт	8,00-10,00 долларов США /шт	USD 93. 00-105.00 /pcs
60W	USD 98.00-106.00 /pcs	USD 8.00-10.00 /pcs	USD 106.00-116.00 /pcs
80W	USD 105.00-118.00 /pcs	USD 8.00-10.00 /pcs	USD 113.00-128.00 /pcs
100W	USD 108.00-125.00 /pcs	USD 8.00-10.00 /pcs	USD 116.00-135.00 /pcs
120W	110,00-130,00 долларов США /шт	USD 8.00-10.00 /pcs	USD 118.00-140.00 /pcs
150W	USD 150.00-170.00 /pcs	USD 8.00-10.00 /pcs	USD 158. 00-180.00 /pcs
200W	USD 165.00-195.00 /pcs	USD 8.00-10.00 /pcs	USD 173.00-205.00 /pcs
240W	USD 175.00-205.00 /pcs	USD 8.00-10.00 /pcs	USD 183.00- 215,00 /шт

Заключение

Сочетание светодиодных уличных фонарей и интеллектуального управления — это тенденция будущего. Как своего рода датчик, фотоэлемент может реализовать автоматическое включение/выключение уличных фонарей, но у него есть свои недостатки. Если его можно использовать с другими функциями, например, затемнением уличного света по таймеру, это может заставить уличные фонари играть больший энергосберегающий эффект.

Как производитель светодиодных уличных фонарей , мы имеем богатый опыт в проектировании уличного освещения и применении уличных светодиодных фонарей, с различными датчиками и интеллектуальными системами управления, и можем помочь вам решить многие проблемы светодиодного уличного освещения. Пожалуйста, свяжитесь с Команда ZGSM для получения удовлетворительных уличных фонарей.

Оцененные продукты

Связанные блоги

Связанные случаи

Люди также спрашивают

Автор. ЗГСМ Тех. Я работаю в сфере светодиодных светильников более 13 лет. Хорошо разбирается в дизайне освещения, настройке системы уличного освещения и поддержке технологии торгов. Не стесняйтесь свяжитесь с нами . Я рад предоставить вам лучший сервис и продукты.

Электронная почта: [email protected] | WhatsApp: +8615068758483

Округ Хиллсборо — Запросить жилой уличный фонарь

Перейти к:

Раздел

Обзор

Сборы

Что следует учитывать

Как

Получить помощь

Обзор

Районы могут запросить новые уличные фонари или замену для своего района. Местные уличные фонари в некорпоративном округе Хиллсборо оплачиваются владельцами собственности в виде отдельного взноса округа специального назначения объединенного уличного освещения округа Хиллсборо в счет налога на имущество или в качестве сбора в рамках взноса ассоциации их домовладельцев. Добавление новых уличных фонарей в существующие районы возможно, но требует согласия владельцев недвижимости, которые будут платить за них.

Сборы

• Уличное освещение оплачивается ежегодно заранее
• Оценки являются частью ежегодного счета (адвалорного) налога на имущество
• Стоимость программы уличного освещения жилых домов включает:
  • планирование и проектирование
  • установка
  • обслуживание
  • обрезка деревьев
  • энергия для работы света
• Оценка уличного освещения основана на площади перед вашим участком (участком)
• См. разбивку по тарифам и облегченным стилям

Что следует учитывать

• Освещение устанавливается и обслуживается Tampa Electric Company (TECO)
  • Сообщить об отключении уличного освещения
  • Процесс модернизации светодиодов
• Регулярная замена лампочек является частью плана профилактического обслуживания
• Необходимая обрезка деревьев производится по заявкам жильцов
  • Свяжитесь с TECO онлайн или позвоните по телефону (813) 223-0800
• Все светильники оснащены датчиком времени суток, управляющим работой освещения



Как

1. Обратитесь в отдел службы дорожного движения по телефону (813) 635-5400
.
2. Мы запросим у ТЕКО план освещения территории от имени заявителя.
3. Мы вышлем вам:
   • карта с указанием границ предполагаемой зоны освещения
   • письмо с пояснением типа освещения
   • ориентировочная стоимость
   • копия предлагаемого плана уличного освещения
   • формы петиции
4. Вы должны распространить петицию среди людей, проживающих в пределах предложенной территории.
   • Полученные подписи должны представлять большинство владельцев недвижимости в этом районе
   • При подаче петиции для зарегистрированных избирателей вы должны подать петицию наблюдателю за выборами для проверки имен
   • Плата за проверку владельцев собственности или за проверку зарегистрированных владельцев не взимается
5. Если мы подтвердим, что петиция содержит необходимое большинство подписей и все требования выполнены, мы включим петицию в ежегодный график общественных слушаний по созданию новых районов уличного освещения
6. Мы опубликуем уведомление о публичных слушаниях, чтобы проинформировать заинтересованные стороны о предлагаемом районе уличного освещения, чтобы дать всем затрагиваемым владельцам собственности право присутствовать на слушании и подать письменные возражения или комментарии относительно предлагаемых районов освещения.
   • На публичных слушаниях Совет окружных уполномоченных рассмотрит любые возражения или комментарии в отношении утверждения или неутверждения предлагаемой зоны освещения
7. Если площадь будет одобрена, мы разрешим TECO установить освещение.
