Как подключить электродвигатель 380В на 220В через конденсатор

Большинство собственников частных гаражей или мастерских сталкиваются с таким вопросом, как подключить электродвигатель 380В на 220В через конденсатор или другими методами. Некоторые виды оборудования, которые могут находиться в частной собственности, например, бетономешалки, точильные или деревообрабатывающие станки, потребляют большую мощность.

Обеспечить ее может асинхронный трехфазный двигатель, только главная его беда – расчет на подключение к силовой сети напряжением 380В, которое в большинстве частных домохозяйств отсутствует или сильно ограничено. Варианты выхода из существующей ситуации 380/220 рассмотрим далее.

1 Разница между однофазными и трехфазными агрегатами

2 Особенности и способы подключения к однофазной сети

3 Общие схемы подключения двигателей с 380В на 220В через конденсатор

Разница между однофазными и трехфазными агрегатами

Прежде чем приступить к непосредственному рассмотрению схем подключения типа 380/220, нужно разобраться в следующем:

  • что собой представляют двигатели обоих классов,
  • как они работают,
  • каковы принципы функционирования однофазной (220) и трехфазной (380) сети.

Поскольку большинство асинхронных электродвигателей являются трехфазными (на 380В), то начнем, пожалуй, с них. Любой подобный агрегат имеет два ключевых элемента: подвижный ротор, соединенный с приводным валом, и неподвижный кольцевидный статор. Каждый из них имеет фазные обмотки, смещенные относительно друг друга на 120º. Принцип действия двигателя на 380В заключается в создании подвижного (вращающегося) магнитного поля. Оно создается в обмотках статора при подаче напряжения на них. За счет разности частот полей ротора и статора, между контактными обмотками возникает ЭДС, которая заставляет вал вращаться. На клеммы такого двигателя должны приходить три фазы (по 220 В) через соединение по схеме звезда или треугольник.

Однофазным принято называть силовой агрегат, рассчитанный на подключение к идентичной, чаще всего бытовой сети 220В. Учитывая, что любой такой кабель имеет две жилы (фаза и ноль), двигателю достаточно иметь всего одну фазную обмотку. По факту, на статоре конструктивно есть две обмотки, но одна используется как рабочая, а вторая – пусковая. Для того, чтобы двигатель на 220В начал работать, то есть, чтобы возникло вращающееся магнитное поле и следом за ним ЭДС, необходимо задействовать обе цепи. При этом, пусковая обмотка подключается через промежуточную емкостную/индуктивную цепь или же замыкается, если мощность агрегата мала.

Как можно заключить, главная разница между этими двумя классами двигателей (220 и 380 В) заключается не столько в количестве фаз/проводов подключения, сколько в организации пуска.

Особенности и способы подключения к однофазной сети

Однофазный ток 220В, подающийся на электродвигатель, точнее на его статор и ротор, формирует два равнозначных магнитных поля, вращающихся в противоположные стороны. Для того, чтобы заставить ротор вращаться, нужно вручную или за счет пусковых устройств организовать сдвиг фаз. Мощность будет ниже номинальной (50…70%), но двигатель будет работать.

Очевидно, что прямым включением одной из фазных обмоток к сети в 220В при неработающих остальных запустить двигатель не удастся. Следовательно, нужно все три фазы соединить через промежуточный контур. Сделать это можно двумя основными способами:

  1. Емкостная цепь. Одна из обмоток двигателя подключается через емкость, которая формирует сдвиг фазы тока вперед на 90º. После пуска, эту цепь можно отключить,
  2. Индуктивная цепь. Действует примерно так же, как и предыдущая, только сдвиг фазы происходит в обратном направлении.

Иногда бывает достаточно даже механического поворота ротора, чтобы двигатель на 380 заработал от 220.

Общие схемы подключения двигателей с 380В на 220В через конденсатор

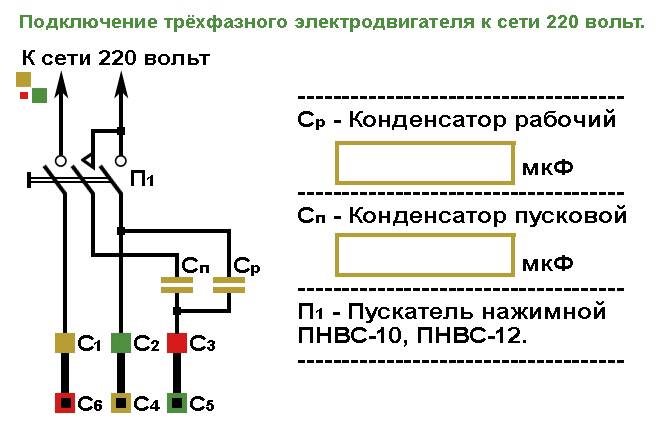

Чаще всего при необходимости решения такой задачи используют рабочий и пусковой конденсаторы (батареи конденсаторов). Базовые схемы подключения треугольником и звездой на 380В можно видеть на следующей иллюстрации:

Нефиксированная кнопка «Разгон» используется для активации параллельно подключенного пускового конденсатора. Ее необходимо удерживать до тех пор, пока двигатель не наберет максимальных оборотов. После этого пусковую цепь необходимо обязательно разъединить, чтобы предотвратить перегревание обмоток. Если мощность двигателя мала, пусковым конденсатором можно пренебречь, работая только через рабочий.

Расчет емкости конденсаторов ведется по следующим формулам:

Емкость пускового конденсатора при этом должна быть вдвое выше рабочей. Если не прибегать к расчету по формулам, то можно воспользоваться значением 7 мкФ/кВт.

Практическое применение показывает, что более эффективным является подключение треугольником, так как при этом распределение напряжения в обмотках будет более равномерным, да и мощность снижается меньше. Есть правда одно ограничение, которое касается компоновки клеммного блока двигателя. Если под его крышкой находится лишь три вывода на 380, то имеет место заранее предустановленная схема соединения, которую не изменишь. Если же там располагается шесть выводов, то можно выбирать, какой вариант организовать. Характерное обозначение наносится на металлическую табличку с характеристиками.

Если 380-вольтовый двигатель предполагается использовать на 220В в режиме с частыми пусками и остановками, то базовую схему можно доработать с организацией цепи динамического торможения:

Здесь можно видеть включение двигателя треугольником через емкостную цепь конденсаторов С1 (пускового) и С2 (рабочего). Дополнительно организована цепь на транзисторе и элементе сопротивления, которая подключается трехпозиционным ключом. Когда он находится в положении «3», напряжение сети 220В поступает на обмотки статора и кнопкой К1 можно совершить его запуск. Для остановки двигателя ключ переводится в положение «1», после чего на обмотки подается постоянный ток и осуществляется торможение. Следует отметить, что этот переключатель имеет только два фиксированных положения «2» и «3». Для использования обычного двухпозиционного ключа в эту цепь необходимо будет добавить еще один конденсатор. Выглядит это следующим образом:

Ранее уже упоминался тот факт, что однофазный ток приводит к организации разнонаправленных эквивалентных магнитных полей статора и ротора, которые можно сдвинуть (заставить вращаться) в ту или иную сторону. Следовательно, можно реализовать на практике схему реверсного подключения электродвигателя на 380В:

Схема является в некотором роде комбинацией двух предыдущих, только здесь использованы сдвоенный переключатель и пуск через реле Р1.

Рассмотренные в статье схемы являются базовыми, но в зависимости от конкретного случая их можно модифицировать как угодно, чтобы добиться включения в однофазную сеть 220В трехфазного асинхронного электродвигателя на 380В.

Подскажите у меня пилорама, эл.двигатель 380В. 3кВт как подключить к сети 220В какой нужен рабочий и пусковой конденсатор и на сколько вольт — вопрос №2395620 — Технологии

Славик

Лучший ответ по мнению автора

В тех случаях, когда требуется подключить электродвигатель трехфазный к сети 220 вольт (однофазной) используют два типа схем для подключения –«треугольником» или «звездой». Конечно лучше использовать «треугольник», в таком случае потеря мощности трехфазного двигателя меньше 50%. Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч.=k*Iфаз./Ucет., к-коэффициент схемы подключения( для « звезды»=2800, для «треугольника»=4800; Iфаз.-паспортный номинальный ток двигателя, А; U-сетевое питающее напряжение напряжение, В.Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Например, если у вас система передачи крутящего момента от вала двигателя к циркулярной пиле идет с помощью плоского ремня или клинообразного и натяжение его осуществляется весом двигателя(двигатель крепится на пластине с одной стороны закрепленной к станине циркулярной пилы и в момент старта вы просто приподнимаете пластину с двигателем сняв нагрузку с оси двигателя а по мере набора мощности опускаете ее и подключаете саму пилу). Что бы получить близкую к номинальной пусковую мощность устанавливают как обычно емкость пускового конденсатора в два три раза больше чем рабочая емкость.

Сп.=(2-3)*Срабоч. Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1.5-2 раза выше, чем напряжение используемой сети. Это связано с тем, что при запуске двигателя с помощью конденсатора в этой обмотке протекает повышенный ток по сравнению с обмотками прямого включения в сеть на 30-40% от номинала. Таким образом применять можно конденсаторы с рабочим напряжением не менее 350 вольт не ниже, лучше конечно на 450 вольт. Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать 200 мкф на пусковой конденсатор и 100 мкф на рабочий.В вашем случае Срабочий=300 мкф и Спусковой=600 мкф. Если не найдете подходящие бумажные конденсаторы такой емкости можно использовать и электролитические(схема ниже), главное правильно их подключить, при неправильной сборке они могут закипеть и взорваться!!!!!

02. 04.17
Лучший ответ по мнению автора

Глеб Черняк

Читать ответы

Валерий Михайлов

Читать ответы

Константин Кураев

Читать ответы

Посмотреть всех экспертов из раздела Технологии > Железо

Похожие вопросы

Решено

Доброе утро! Может ли отсутствие термопасты на видеокарте сразу при включении на первых секундах ПК давать искажение мерехтение цветное плавающее

Решено

Не могу зайти в компьютер забыл пароль своей учётной записи и как разблокировать не знаю.

Решено

Какая лучше программа чистильщик и оптимизатор для планшета ?

Решено

Переустановил windows xp sp3 но звука нет, при попытке воспроизвести музфкальный файл пишет эту ошибку 0xc00d11ba не удается воспроизвести файл

Решено

Как проверить работоспособность блока питания компьютера?

Что такое конденсатор двигателя переменного тока?

••• конденсаторы изображение Vanesa Boullosa Lopez с сайта Fotolia.com

Обновлено 24 апреля 2017 г.

Автор John Papiewski

В 1880-х годах Никола Тесла разработал серию электродвигателей переменного тока (AC). Они полагались на многофазное питание, то есть на два или три источника питания переменного тока, синхронизированных друг с другом, причем один источник был рассчитан на достижение своего максимума раньше других. Многофазная мощность создает вращающееся магнитное поле, которое приводит в движение двигатель. Сегодня в наших домах есть однофазная сеть переменного тока. Чтобы двигатели переменного тока в ваших приборах работали, инженеры добавили конденсаторы для создания дополнительной фазы.

Многофазный переменный ток

Генераторы на электростанциях коммунального предприятия производят электричество в трех различных фазах. Каждый из них имеет 60 циклов переменного тока, но циклы каждой фазы начинаются и заканчиваются в перекрывающемся шаблоне. Более высокие требования к мощности коммерческого и промышленного оборудования требуют использования электропроводки со всеми тремя фазами.

Бытовая сеть переменного тока

В большинстве домов используется одно- или двухфазная электроэнергия, так как это дешевле, чем трехфазная проводка. Вы можете делать самые обычные вещи с любой из трех первоначальных фаз, например, запускать пылесос, тостер или компьютер. Большинство розеток в вашем доме имеют только одну фазу с напряжением 110 вольт. Розетка на 220 вольт будет иметь две фазы.

Электродвигатель переменного тока

Электродвигатель переменного тока имеет внутренний ротор, окруженный набором катушек. Трехфазный двигатель переменного тока работает с разными наборами катушек. Одна фаза может приближаться к максимуму в своем цикле, следующая — к максимуму, следующая — к убывающей от максимума. Только один набор катушек создает магнитное поле максимальной силы. По мере того, как каждая фаза проходит свои циклы, максимальная магнитная точка вращается по окружности двигателя, приводя в движение ротор.

Пусковой конденсатор

При однофазном питании все катушки двигателя начинают свой цикл одновременно. Магнитное поле не вращается, поэтому ротор не может двигаться. Инженеры обошли эту проблему, используя отдельную катушку стартера, последовательно соединенную с конденсатором. Конденсатор — это небольшое электронное устройство в форме цилиндра, которое хранит и высвобождает электрический заряд. Его емкость измеряется в единицах, называемых фарадами, при этом пусковые конденсаторы обычно имеют емкость около 10 микрофарад (миллионных долей фарад). Вместе с катушкой конденсатор создает вторую фазу, которая опережает первую на 90 градусов. Этого достаточно, чтобы создать вращающееся магнитное поле и запустить двигатель. Как только двигатель набирает скорость, центробежный выключатель отключает катушку стартера и конденсатор, иначе они будут мешать работе двигателя.

Пусковые конденсаторы

Вариант схемы пусковых конденсаторов использует два конденсатора: большой для запуска двигателя и меньший для поддержания его работы. Это улучшает производительность больших электродвигателей.

Связанные статьи

Ссылки

  • Все о схемах: однофазные асинхронные двигатели

Об авторе

Уроженец Чикаго Джон Папевски имеет степень в области физики и пишет с 1991 года. Он участвовал в информационном бюллетене по нанотехнологиям Foresight Update. из Института Форсайта. Он также внес свой вклад в книгу «Нанотехнологии: молекулярные размышления о глобальном изобилии». Пожалуйста, никаких звонков/электронных писем с работы!

Фото Кредиты

конденсаторы изображение Ванеса Буллоса Лопес от Fotolia.com

Схема подключения конденсатора 3-скоростного вентилятора | Пошаговое руководство

, Charles Clark Оставить комментарий

Как вам известно, в потолочных вентиляторах используются однофазные двигатели, и для их работы требуется конденсатор. В потолке мы используем конденсаторы, каждый из которых имеет три провода. Этот конденсатор имеет три провода, один для обычного использования, а два других для различных значений емкости.

Однако трехскоростной конденсатор потолочного вентилятора, который мы используем в вентиляторах, в основном предназначен для управления скоростью. В вентиляторах мы используем переключатель регулятора скорости для управления скоростью с помощью конденсатора.

Схема подключения конденсатора трехскоростного вентилятора

Ниже приведен простой и простой рисунок внешнего соединения, соединяющего потолочный вентилятор, регулятор скорости вентилятора и выключатель ВКЛ/ВЫКЛ с однофазным источником питания дома. Также показано внутреннее соединение рабочей катушки/обмотки, пусковой катушки/обмотки и конденсатора.

Для двигателя требуется две обмотки: одна для работы двигателя, а другая для запуска двигателя. Потолочный вентилятор приводится в действие однофазным асинхронным двигателем, который не запускается самостоятельно. Однофазному двигателю переменного тока требуются две независимые фазы для создания вращающейся МДС (магнитодвижущей силы), которая, в свою очередь, вращает ротор.

Как подключить 3-скоростной контроллер вентилятора

Выполните следующие действия для подключения 3-скоростного контроллера вентилятора:

  1. Отключите питание на панели автоматического выключателя или в блоке предохранителей.
  2. Установите контроллер в обычную одноблочную настенную коробку.
  3.  Подсоедините настенную коробку, источник питания и блоки вентиляторов, которыми нужно управлять, через кабелепровод. Оставьте около 4 дюймов провода в коробке для соединений, как показано на следующем рисунке.
  1. Подсоедините провода, как показано на рисунке. Подсоедините черный провод от линии питания к одному из черных проводов контроллера. Подключите второй черный провод контроллера к черному проводу двигателя вентилятора. Подсоедините белый провод питающей линии к белому проводу двигателя вентилятора.
  1. Убедитесь, что жилы провода прямые, и скрутите провода управления с проводами цепи вместе, чтобы прикрепить их. Оберните проволочную гайку вокруг каждого разъема. Вмятина на крышке указывает на верхнее положение.
  2. При использовании полупроводникового регулятора скорости вентилятор будет издавать гудящий шум на низкой скорости. Этот гул не влияет на работу вентилятора и приемлем в большинстве коммерческих/промышленных установок.

Как подключить трехжильный конденсатор

Выполните следующие действия для подключения трехпроводного конденсатора:

  1. Выньте шнур питания из электрической розетки – другими словами, убедитесь, что питание ремонтируемого устройства отключено.
  2. Удалите старое пусковое реле, сохранив старую защиту от перегрузки.
  3. Подсоедините провод с одноконтактной клеммой к клемме «пуск» компрессора кондиционера.
  4. Подсоедините другой провод со штырьковым наконечником к клемме «работа» компрессора кондиционера.
  5. Подсоедините старый провод пускового реле к лепестковой клемме на проводе «ход» (изолирующая втулка).
  6. Восстановить подачу электроэнергии в сеть

Во многих системах эти клеммы обозначены таким образом, чтобы можно было правильно подключить три провода пускового/рабочего конденсатора: S означает разъем пускового провода, R означает разъем рабочего провода, а C означает для общего разъема.

Провода какого цвета подходят к выключателю 3-скоростного вентилятора

Черный провод конденсатора подключается к переключателю реверса на клемме 2. Синий провод конденсатора (3 мкФ, 350 В) входит в корпус двигателя. Красный провод конденсатора (3,5 мкФ, 200 В) идет к клемме 3 переключателя. Желтый провод конденсатора (6 мкФ, 200 В) идет к клемме 1 переключателя. На рисунке ниже четко показано подключение:

Как подключить конденсатор к вентилятору

Потолочный вентилятор имеет две обмотки: рабочую и пусковую. Конденсатор должен быть включен последовательно с пусковой обмоткой, а затем через источник питания. Рабочая обмотка, с другой стороны, должна быть подключена непосредственно к источнику питания.

Соединение потолочного вентилятора с регулятором и выключателем показано на рисунке ниже. Сначала последовательно подключите выключатель, затем регулятор и, наконец, потолочный вентилятор.

Могу ли я использовать конденсатор 3,5 в потолочном вентиляторе

Чтобы решить проблему высоких затрат и правильного обслуживания двигателей с конденсаторным пуском, в двигателе постоянно используется конденсатор с фиксированным номиналом (обычно от 2,5 до 3,5 Ф) (известный как конденсаторный пусковой конденсатор). моторы).

Переменный поток можно разделить на два потока, вращающихся в противоположных направлениях, в соответствии с теорией вращения двойного поля. Упростим сложный сценарий: однофазный асинхронный двигатель можно запустить, добавив вспомогательную обмотку и последовательно включенный конденсатор.

Часто задаваемые вопросы

Как работает трехскоростной вентилятор

Первые два провода трехскоростного вентилятора — это провода питания вентилятора. Третий провод напрямую подключен к выходу встроенной микросхемы «Датчик Холла», обеспечивающей выходные импульсы при вращении вентилятора. Схема контроля может видеть вращение с помощью этого третьего провода.

Зачем потолочным вентиляторам нужен конденсатор?

Корпус переключателя внутри вентилятора имеет черный ящик, который представляет собой конденсатор. Это ключевой компонент вентилятора, обеспечивающий его правильную работу. Конденсатор используется не только для запуска, но и для вращения вентилятора.
