Как подключить электрокотел на 380: Схема подключения электрокотла к сети 220 и 380 Вольт

Схема подключения электрокотла к сети 220 и 380 Вольт

Подключать котел к сети можно двумя способами: от розетки и через распределительную коробку. Схему более сложного варианта, мы предоставили в данной статье!

Главный вопрос, который будет рассматриваться в данной статье – типовая схема подключения электрического котла отопления к сети 220 и 380 Вольт. Именно поэтому основной уклон будет направлен только на правила и последовательность соединения проводов. Что касается схемы установки радиаторов, трубопровода и остальных элементов системы центрального отопления, ее мы предоставим только в общем виде. Содержание:

• Варианты установки
• Электромонтаж в однофазной сети
• Электромонтаж в трехфазной сети

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

• Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
• В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
• Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Электромонтаж в трехфазной сети

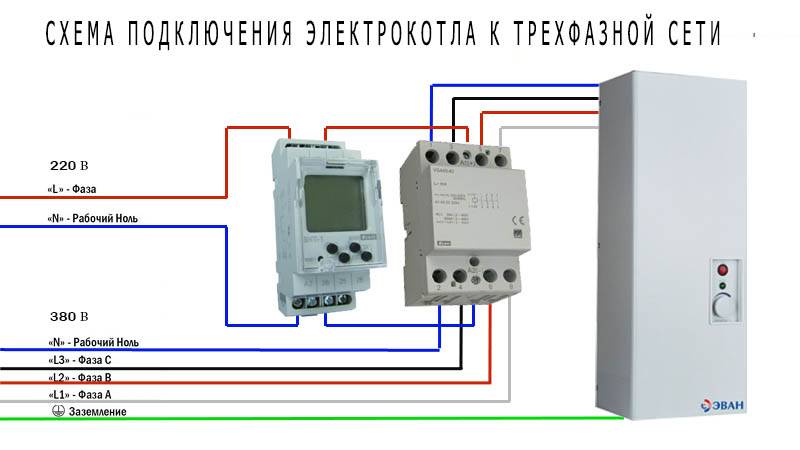

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Подсоединение трехфазного электрокотла

Похожие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить бойлер к электросети?
• Как подключить УЗО к сети?

Подсоединение трехфазного электрокотла

Материал взят с сайта: ​https://samelectrik.ru/​​​

Какой по мощности электрокотел можно подключать к сети 220 Вольт

Разделы статьи:

Какой по мощности электрокотел можно подключать к сети 220 Вольт

Электрокотел является самым доступным способом обогрева жилища. Для его монтажа нет необходимости строить дымоход, бурить стены и т. д.

Современные электрокотлы имеют всё необходимое для безопасной работы: ТЭНы, автоматику, циркуляционный насос и расширительный бак. Единственная проблема, с которой сталкиваются пользователи, это разрешённая мощность подобного рода оборудования.

К бытовой сети 220 Вольт можно подключить электрокотел не любой мощности. Не разрешено в данном случае подключать котлы более 6 кВт. Для их подключения необходима отдельная трехфазная сеть.

В данной статье будет рассказано, какой электрический котел можно установить в частном доме, если нет 380 Вольт. Речь пойдёт про мощность электрокотла и некоторые нюансы его подключения.

Какой мощностью электрокотел можно подключать к сети 220 Вольт

К сети 220 Вольт рекомендуется подключать электрокотлы, мощность которых не более 6 кВт. Просто в большинстве случаев выделенной линии не хватит для того, чтобы нормально работал электрокотел свыше 6 кВт мощностью.

Поэтому для работы электрокотлов 8-12 кВт необходима трехфазная сеть 380  Вольт. Только она способна обеспечить полноценную работу столь требовательного к потреблению электроэнергии оборудования.

Итак, определились, что электрокотлы до 6 кВт можно использовать в обычной однофазной сети. Причём небольшие по мощности котлы, не более 3 кВт мощностью, можно подключить к обычной домашней розетке. Теперь настал момент поговорить о том, каким кабелем необходимо подключать электрокотел.

Какое сечение кабеля использовать для подключения электрокотла

Само собой разумеется, что электрокотел лучше подключать медным кабелем. Медь выдерживает гораздо большие токи, она не так сильно ломается как алюминий, да и по сечению выбирается меньше, чем алюминиевый провод.

Все что потребуется так это рассчитать правильное сечение кабеля для подключения электрокотла. Важно знать! Сечение кабеля зависит от нескольких составляющих. В первую очередь это мощность электрокотла, которая выражается в кВт.

Во-вторых, материал изготовления кабеля: медь либо алюминий. Ну и, в-третьих, это тип электрической сети, к которой подключается котел — однофазная или трехфазная сеть.

Например, для подключения электрокотла мощностью 6 кВт в однофазной сети потребуется кабель сечением не менее 6 мм². При подключении такого же самого котла, но в сети 380 Вольт можно использовать кабель меньшим сечением, порядка 2,5 мм².

Сегодня в интернете не сложно найти готовые таблицы с подобными расчетами, которые помогут правильно узнать сечение кабеля при различных нагрузках на него. Есть и вполне рабочие формулы, о которых уже была написана ранее статья.

Таким образом, можно самостоятельно подключить электрокотел в сети 220 Вольт без привлечения специалистов. Особое внимание рекомендуется уделить наличию рабочего заземления и защите в виде автоматического выключателя, к которому подсоединяется питание котла.

Также многие ставят на электрокотел УЗО, что позволяет обесточить данное оборудование в случае утечек опасного потенциала на корпус или через воду.
