Как подключить водонагревательный бак: как подключить накопительный бойлер к водопроводу и электрической сети

как подключить накопительный бойлер к водопроводу и электрической сети

Выбрав подходящий по цене и качеству водонагреватель накопительного типа, человек задумывается над тем как выполнить его монтаж. На сегодня есть два варианта решения проблемы: вызвать специалиста, который за определённую плату выполнит установку бойлера или провести все работы своими руками.

Естественно, вызов специалиста самый простой, но в то же время затратный способ. Поэтому ничего не остаётся, как самостоятельно выполнить подключение водонагревателя. При наличии минимального комплекта необходимых инструментов и расходных материалов монтажные работы не займут много времени. Но, прежде чем приступить к непосредственной установке бойлера, нужно хотя бы немного разбираться в особенностях работы и устройства такого водонагревательного прибора. А также, есть ли смысл подключать накопительный бойлер, в качестве основного источника подачи горячей воды в доме.

Основные преимущества и недостатки использования бойлера

Принципиальной особенностью работы накопительных водонагревательных устройств, работающих, на электричестве является планомерный подогрев воды с дальнейшим поддержанием заданной температуры в резервуаре. Хочется отметить, что такие устройства для нагрева воды обладают следующими преимуществами:

• обеспечение квартиры горячей водой в достаточно больших объёмах;
• подача горячего водоснабжения может производиться сразу в нескольких точках забора воды;
• подключение прибора к стандартной сети переменного тока, конечно, если это устройство средней мощности не более 2,5 кВт;
• подключение в любую водяную магистраль даже со слабым напором воды;
• большой диапазон задаваемых для нагрева воды температур;
• качественная теплоизоляция ёмкости для воды позволяет долго поддерживать жидкость нагретой;
• отсутствие необходимости газоотводящей линии как в случае с газовым или твердотопливным водонагревателем.

Естественно, электрический накопительный бойлер имеет и целый ряд недостатков:

• для нагрева воды до заданной температуры нужно определённое время;
• постоянная необходимость поддержания воды в нагретом состоянии, если она медленно расходуется;
• достаточно большие размеры накопительного водонагревателя и как следствие необходимость решать, где разместить такой прибор;
• при установке бойлера в подвальном или чердачном помещении с целью экономии полезного пространства всё время придётся бегать по ступенькам, чтобы регулировать прибор;
• регулярное проведение профилактических работ, так как нагревательные элементы функционируют в агрессивной среде;
• стоимость накопительного электрического водонагревателя обычно выше проточного аналога;
• хранение воды в накопительном баке, особенно длительное время, приводит к тому, что она может портиться и использовать её для питья нельзя;
• после остывания жидкости в ней может происходить развитие микроорганизмов и вредных бактерий.

Чтобы правильно сделать выбор и приобрести подходящий накопительный бойлер, нужно выяснить для каких целей необходима установка такого прибора в доме. Если планируется использовать водонагреватель для принятия душа, то вполне достаточно устройства с объёмом бака 100 литров для семьи из двух человек. Если хочется понежиться в ванной, то размер накопительного бака должен быть больше 120–160 л. Если же накопительный водонагреватель будет поставлять горячую воду в несколько точек забора тогда лучше установить прибор с 200 литровым баком.

Подготовительный этап подключения водонагревателей

На подготовительном этапе выполняют непосредственную установку бойлера. При этом в первую очередь нужно правильно подобрать место, где будет располагаться водонагреватель. Такое устройство нагрева воды может размещаться практически в любом месте, где проходит водопровод и электрическая линия переменного тока.

Но перед установкой прибора нужно понимать, что вес, наполненного водой бака достаточно большой и не любая стена может выдержать его длительное время. Поэтому для надёжного крепления бойлера лучше выполнять его монтаж на несущей стене, а не на слабой межкомнатной перегородке.

Выбрав подходящее место для установки накопительного водонагревателя, выполняют непосредственное его крепление на стене. При этом существуют некоторые особенности монтажа бойлера, следуя которым все работы можно выполнить своими руками без особых проблем.

1. В несущей конструкции стены высверливаются отверстия под анкерный крепёж, положение которого определяется путём примерки пустого бойлера непосредственно на месте установки. Некоторые производители в комплекте с водонагревателем поставляют бумажный шаблон прибора, что в значительно мере упрощает его установку.
2. После подготовки отверстий бойлер прикладывается к стене и через проушины в креплении водонагревателя вбиваются анкерные болты.
3. На следующем этапе выполняется окончательная затяжка анкерных болтов для надёжной фиксации бойлера.

После того как водонагревательное устройство будет установлено на своё постоянное место дислокации, переходят к врезке его в водопровод и подключению к электрической сети переменного тока.

Как подключить водонагреватель к сети переменного тока?

Чтобы накопительный бойлер работал правильно его нужно подключить к электрической сети, при этом согласно схеме не забыть заземлить устройство. Поэтому оптимальным вариантом будет включение прибора в уже готовую розетку для стиральной машинки. Естественно, если прокладкой электропроводки занимались профессиональные электрики.

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

• любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
• у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
• ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

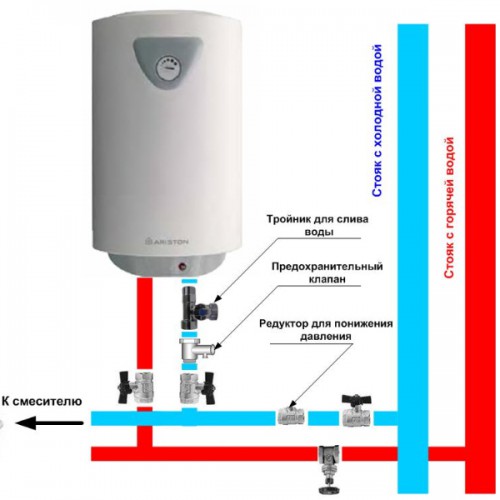

Подключение водонагревателя к водопроводу – схема врезки бойлера

Когда накопительный бак весит на стене и подготовлены все инструменты и расходные материалы переходят к подключению водонагревателя к трубе подачи холодной воды. При этом все работы по врезке накопительного бойлера в центральную магистраль внутридомового водопровода согласно схеме сводятся к определённой последовательности действий.

Первым делом перекрывается подача воды в квартиру или в дом. От впускного и выпускного штуцеров к горизонтальным водопроводным трубам холодного и горячего водоснабжения соответственно при помощи строительного отвеса отмечаются кратчайшие отрезки.

Обе водопроводные трубы разрезаются электроболгаркой или специальным труборезом, всё зависит от материала, из которого выполнен трубопровод. Но перед этим, под место разреза желательно подставить удобную ёмкость, в которую стекут остатки воды скопившейся в трубах.

На следующем этапе выполняется подготовка места среза. В случае с полимерными трубами они торцуются на концах. Если это металлическая труба, то с помощью плашки нарезается резьба.

Следующим шагом является установка тройников. В случае с металлическим водопроводом используют резьбовой фитинг, если это полимерная труба, то используется сварной или обжимной аналог. При этом в процессе установки фитинга важно чтобы свободный конец тройника был направлен в сторону бойлера.

Затем к впускному штуцеру прикручивается обратный клапан, после которого устанавливают запорный вентиль. При этом обратный клапан предотвратит отток воды в случае перебоев водоснабжения, а вентиль позволит выполнить ремонт бойлера, не перекрывая крана на центральной магистрали водопровода.

Ну и в завершение выполняется подсоединение свободного конца запорного вентиля с фитингом на холодном водопроводе. В свою очередь, выходной штуцер бойлера подключается прямым отрезком трубы к горячему водопроводу.

Когда все работы по подключению бойлера завершены можно возобновить подачу воды в доме или квартире и наслаждаться результатом проделанной работы.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей:

• производить замену поставляющихся в комплекте с прибором комплектующих;
• включать прибор в сеть переменного тока при отсутствии воды в баке;
• разбирать прибор при подключении водонагревательного устройства в электрическую сеть;
• включать или использовать незаземлённый прибор;
• эксплуатировать оборудование при несоответствующих параметрах давления воды в центральном водопроводе;
• выполнять полный слив воды из бака в процессе работы накопительного бойлера.

И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

Оцените статью: Поделитесь с друзьями!

Установка бойлера: последовательность монтажных работ

Содержание:
Установка бойлера: где и как закрепить водонагревательный бак
Бойлер в ванной: подключение к водопроводу
Установка бойлера своими руками: как подключить бак к электропроводке

Как ни крути, а если самому не позаботиться о наличии в доме горячей воды, то никто другой этого за вас не сделает, даже ЖЭК, который в силу устаревшего оборудования просто не в состоянии справиться с такой задачей. Единственно верный выход из подобной ситуации – это установка бойлера в индивидуальном порядке. Именно этим вопросом мы и займемся в текущей статье, в которой вместе с сайтом vannaja.net рассмотрим возможность самостоятельного подключения этого устройства к домашнему водопроводу и электрической сети.

Как установить бойлер своими руками

Для удобства восприятия информации разделим этот процесс на несколько этапов – крепление бака на стену, его подключение к системе водопровода и электрической сети.

Начнем по порядку.

Установка бойлера: где и как закрепить водонагревательный бак

В ванной комнате, особенно в малогабаритной, существует не так уж и много мест, в которых может быть выполнена установка водонагревательного бака – над унитазом (если речь о совмещенном санузле), над ванной или над стиральной машиной. В любом случае нужно быть готовым к некоторым неудобствам – например, к нависающей над головой в процессе справления естественных нужд или принятия ванных процедур огромной емкости. Это не очень приятно, но если хотите пользоваться горячей водой, придется смириться.

В этом отношении намного привлекательнее выглядят плоские водонагреватели – здесь можно себя успокоить тем, что у них не такой большой рычаг, и сорваться с креплений они вряд ли смогут. Кстати, как правило, практически все современные бойлеры предусматривают как вертикальную, так и горизонтальную установку. В последнем случае, особенно плоские баки, зрительно практически не уменьшают пространство ванной комнаты.

Здесь решать вам, я лишь изложил возможные варианты.

Установка бойлера своими руками

Теперь о креплении бака к стене. Тут все намного проще, чем может казаться, главное – правильно выполнить разметку. Для начала следует отчертить вертикальную ось, которая обуславливает центр бака на стене. Потом нужно начертить ось верхних креплений. Ее расстояние от потолка рассчитывается исходя из следующих размеров – расстояние от верхнего края бака до кронштейна, плюс 50мм зазора между потолком и баком (он понадобится при монтаже). Ну и ось для нижних креплений – тут достаточно отмерить расстояние между кронштейнами и отложить его вниз от верхней оси. Следует понимать, что такая разметка должна выполняться с помощью уровня. Теперь вообще все просто – замеряем расстояние между крайними точками крепления на кронштейне, делим полученный результат пополам и откладываем этот размер влево и вправо по верхней и нижней горизонтальной оси.

В полученных точках сверлим отверстия, устанавливаем в них крюки, хорошенько затягиваем и вешаем на них бак. Все – вопрос, как установить бойлер на стену, можно считать решенным! Чтобы убедиться в надежности своей установки, можете повиснуть на баке – если он вас выдержит и не оторвется от стены, значит можно ни о чем не переживать.

Как подключить бойлер

Бойлер в ванной: подключение к водопроводу

Начать решать вопрос, как подключить бойлер к водопроводной системе, нужно начать с того, что сделать врезки – говоря простым языком, в удобном для подключения месте нужно разрезать холодный и горячий трубопровод квартирной разводки и вставить туда тройники, к которым впоследствии подключится водонагреватель. С металлопластиковой трубой все достаточно просто – разрезали и вставили тройники, хорошенько обжав их гайки. Для работы с полипропиленовыми трубами понадобится паяльник. На каждый из тройников (на их срединный выпуск) устанавливаем по одному шаровому крану и концевику для подсоединения трубы.

Дальше собираем бак. Ищем на нем патрубок с синей отметкой – сюда подключается холодный водопровод. На этот патрубок с помощью ключа и пакли сначала накручивается резьбовой тройник, а на его центральное ответвление монтируется кран для слива бака. На нижнее ответвление, оставшееся пока незадействованным, навинчиваем обратный клапан, при этом обязательное условие его установки – это соблюдение определенного направления. Его стрелка должна указывать на бак. После обратного клапана монтируем концевик и соединяем его с концевиком на врезке. Не перепутайте – эту трубу нужно подсоединить именно к холодному водопроводу!

Подключение водонагревательного бака своими руками

Теперь разбираемся с горячей водой (патрубок с красной отметкой) – здесь немного легче. На этот патрубок нужно будет установить только кран и концевик. После чего соединить его с оконечником на врезке в горячий водопровод.

После того как подключение бойлера к водопроводу будет выполнено, систему нужно проверить. Чтобы не наполнять, а потом снова сливать бак, сначала закрываем отсекающие краны, установленные возле врезок и запускаем подачу холодной воды. Про горячий кран забудьте – когда бак работает, он должен быть закрытым.

Подключение бойлера к водопроводу фото

Смотрим, нет ли течей на врезках. Если их нет, то открываем кран на горячей врезке на полную катушку, а на холодной потихоньку и наблюдаем за наличием течей по мере того, как бак будет наполняться. Не забудьте открыть ближайший смеситель в горячем положении – через него из бака будет уходить воздух. Продолжаться это будет до тех пор, пока бак не наполнится водой. Когда это произойдет, закрываем смеситель и последний раз проверяем все трубопроводы на отсутствие течей при полном давлении. Если все в порядке, то можно двигаться дальше и подключать бак к электропроводке.

Подробности установки бойлера своими руками вы можете узнать, просмотрев видео.

Установка бойлера своими руками: как подключить бак к электропроводке

Подключать водонагреватель с помощью переноски в ближайшую розетку не стоит – по крайней мере, это будет неправильно. Водонагревательный бак является довольно мощным потребителем электроэнергии, и такой подход к делу может обернуться неприятностями, если не сказать катастрофическими последствиями.

Если все делать правильно, то подключение водонагревательного бака к системе энергоснабжения квартиры должно выполняться отдельной веткой непосредственно от квартирного электрощитка. Эта ветка должна быть оборудована автоматическим выключателем мощностью 16А. Если учитывать тот нюанс, что бак устанавливается в ванной комнате, то стоит отказаться и от использования розетки, даже влагозащищенной. В таких ситуациях заводской кабель с вилкой отсоединяется, а вместо него устанавливается новый, цельный провод, идущий прямиком от квартирного электрощитка.

Установка водонагревательного бака своими руками

Не следует забывать и про заземление – его отсутствие может причинить некоторые неприятности. Легкое пощипывание тока в процессе принятия ванны или душа – это, можно сказать, меньшее из зол. Бак нужно заземлять очень хорошо и непосредственно в распределительном щитке.

Тянуть электропроводку к водонагревателю необходимо трехжильным кабелем, сечение которого составляет 2,5 квадрата.

В завершение темы, установка бойлера, хочу напомнить про такую особенность обратного клапана, как его способность сбрасывать избыточное давление с бака. По сути, этот клапан можно назвать устройством два в одном – он одновременно является и обратным клапаном, и предохранителем от избыточного давления, для сброса которого оборудуется специальным небольшим выпуском. Вот на этот выпуск и нужно надеть тонкую прозрачную трубку и провести ее либо в канализацию, либо в сливной бачок унитаза. Теперь можно смело сказать, что работа окончена, и водонагревательный бак можно включать и полноценно эксплуатировать.

← Деревянный пол в ванной: его особенности и монтаж своими руками Аксессуары в ванной комнате: функциональная необходимость или элемент дизайна →

Как установить, подключить электрический бойлер (водонагреватель)

Установка и подключение электрического бойлера сантехниками относится к разряду простейших заданий.

Но у не посвященных в «загадки труб» могут возникнуть вопросы. Далее подробней об обычном явлении – подключении водонагревательного бака, — что, зачем, почему…и как правильно.

Электробойлер выгодный для безвыходных ситуаций

Электрические бойлеры в основном устанавливаются в квартирах, в частных же домах греть воду предпочитают более дешевыми энергоносителями – газом, дровами, углем… т.е. косвенными бойлерами от отопления.

Но в квартире с дровами не разгуляешься. Сложно и с газом, на дополнительное оборудование нужен проект, дешевле греть электричеством. К тому же с электрическим бойлером никаких сложностей – достаточной приобрести накопительный нагреватель, его несложно установить и подключить.

На даче получить горячую воду без беспокойств тоже зачастую проще электрическим баком. В общем, вещ востребованная и ставится часто…

Какой нужен объем водонагревателя

Особых расчетов тут нет, — объем бойлера выбирается по водопотреблению, которое весьма индивидуально. Руководствуются также денежными затратами — чем больше сам бак, тем он дороже, но еще дороже нагревать большой объем, зачастую не расходуемый и постепенно остывающий зря…

• Обычно для небольшой семьи с умеренным водопользованием подходит водонагреватель 60 – 80 литров. Остатки остывающей воды не большие…
• Для тех, кто не считается с затратами и любит ванны нужно 120 – 150 литров.
• Около 100 литров – не совсем экономично, но и недостатка в горячей воде, при умеренных аппетитах, не будет.
• Мелкие, 20 – 40 литров – подходят для одного человека, где-либо понемногу на даче…. Но зато быстро греется и экономичней!

Как расположить бак правильно

Правильное расположение накопительного водонагревателя – минимальное расстояние до кранов. В квартирах умудряются компоновать – от бойлера один шаг до душа, а через стенку – кран кухни, например. И это отличное расположение.

Длинный горячий трубопровод (более 2,5 метров) от бойлера просто не приемлем из-за экономической расточительности по остыванию и перерасходу воды.

Прибор нужно подвесить повыше, чтобы сливать с него воду самотеком без проблем, в случае надобности опустошить, а такое бывает сплошь и рядом. Также возможно организовать самотечную подачу воды на краны, когда холодная не идет, — будет происходить заполнение бака воздухом.

Но до потолка нужно оставить зазор не меньше 5 см, чтобы свободно снимать и одевать бак на крепления-крючки.

Закрепить надежно

В квартирах старой постройки санузлы заключены в гипсовые кабинки. На гипсовой стене не стоит крепить анкерами тяжелый бак – опасно. Исключением является закрепление сквозными болтами, которые с другой стороны соединены планкой – в закреплении участвует металлический армокаркас кабинки.

Классическое крепление – установка на анкера-крючья диамтером 8 – 10 мм в бетонную стену.
Забурить анкер (пластиковый патрон 14 – 16 мм) нужно перфоратором. Естественно предварительно сделав на стене разметку. Бак обязательно располагается вертикально – крепление строго горизонтально, желательно нарисовать среднюю линию прибора, расположение точек подвода труб, точек бурения….

Подключение к водоснабжению

Навешенный бак нужно подключить к гидравлике.
Простейшее подключение, но работоспособное для баков небольшого объема – на холодной устанавливается предохранительный клапан с отводом (поставляется в комплекте). И это вся необходимая обвязка. Через этот отвод при необходимости сбрасывается и вся вода с бака.

Этот клапан работает и как обратный – в бак воду пускает, назад нет. Благодаря ему вода не уходит назад в трубу, когда подача холодной прекращается.

Дополнительный обязательный элемент – краны на подводящих патрубках, на холодной и горячей. Они необходимы для обслуживания, перекрытия на случай слива….

Простейшая схема обвязки

Чуть усложняет схему – наличие на холодной тройника, и к нему отдельного краника для сброса воды. Это все можно без труда различить на фото, — сверху вниз по холодной:

• тройник с краном и шлангом для слива воды;
• предохранительный обратный клапан с рычагом открывания и краником;
• перекрывающий кран;
• американка – переход на полипропилен.

По горячей воде:

• кран перекрытия;
• американка – переход на полипропиленовые трубы.

Как получить воду, когда нет холодной

У нас частенько подача холодной воды не постоянная. А когда нет холодной, то с нормального обычного бойлера не выйдет и капли. Что же делать, как увеличить комфорт?

Производители помогают в этом, отдельные модели дают возможность забирать горячую воду самотеком без напора и подачи. Т.е. этот прибор превращается в обычный накопительный бак с подогревом.

Фокус заключается в установке в вершине корпуса прибора автоматического воздухоотводчика и другой конфигурации трубок внутри. Когда напор падает, клапан воздухоотводчика открывается и пропускает воздух в бак, вода имеет возможность уходить.

Причем все это происходит на автомате, и пользователю не о чем беспокоится, почти…
Недостатки – воздухоотводчик подтекает, а сам бак может давать холодную на горячей при интенсивном заборе (ванная), так как горячая трубка внутри слишком низко.

Схема подключения бойлера для постоянного слива воды

Но и с обычного бойлер для нагрева воды возможно разбирать воду самотеком, когда нет напора холодной. Схема следующая.

Слив возможен только обратно в холодный трубопровод, в обход обратного клапана.

На схеме по холодной:

• тройник с краном и обводным шлангом на полипропилен;
• предохранительный клапан;
• кран и американка;
• тройник, куда поступает вода с бака, по шлангу в обход клапана.

По горячей:

• тройник с краном-заглушкой;
• перекрывающий кран.

Когда нет подачи холодной, чтобы получить воду с бойлера в холодный трубопровод, нужно:

• закрыть главный вентиль холодной на входе в сеть (в квартиру…), чтобы вода с бака не ушла обратно в общие трубы;
• открыть кран на холодном тройнике на обводную шлангу;
• приоткрыть кран-заглушку на горячем тройнике для подачи воздуха в бойлер.

Когда же холодная пошла, то все это нужно проделать в обратном порядке…

Правильная схема включения нагревательного бака

Во всех показанных схемах подразумевался небольшой бойлер. В нем тепловое расширение воды при нагревании, компенсируется упругой деформацией корпуса, или даже срабатыванием предохранительного клапана.

Но если объем воды большой, то компенсировать придется прилично. А постоянное срабатывание клапана (аварийная ситуация) не допустимо и ведет к быстрому выходу его со строя.

Поэтому в схему на горячем трубопроводе или на холодном выше клапана подключается расширительный бак. Объемом до 1/10 от количества воды.
И накачивается воздухом до 2,0 атм.

Теперь подключение нагревательного бойлера правильное – есть нормальная защита от избыточного давления.

Подключение электричества на бойлер

Мощный электропотребитель (1,5 кВт – 2,0 кВт) требует особенно хороших контактов в сети. Дело в том, что водонакопительный нагреватель работает целы часы в сутки, — не 5 минут как электрочайник. И если в розетке, или на подающей электросети плохие контакты, то это проявится… нагреванием, оплавлением, возгоранием…

Лучше всего не ставить розетку, а для включения-выключения использовать дифференциальный автоматический выключатель, т. е. в нем есть УЗО — защита от утечек на землю. И это вовсе не лишняя трата денег. Дело в том, что тены внутри бойлера перегорают не редко, их корпус разрушается электрохимической коррозией (после того как израсходуется магниевый анод), в результате — утечка 220В на трубы, землю. Даже от струи воды можно получить удар током.
Будьте осторожны с электричеством, для подключения накопительного бойлера используйте УЗО настроенное на разность между фазами 10 мА.

Умельцы делают такое подключение сами, но если не связывались раньше «с проводами», то лучше позвать электрика, он подключит бойлер правильно за 5 минут.

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

• Прибор должен быть доступен для обслуживания в любое время.
• Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
• Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
• Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;
• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке.  После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

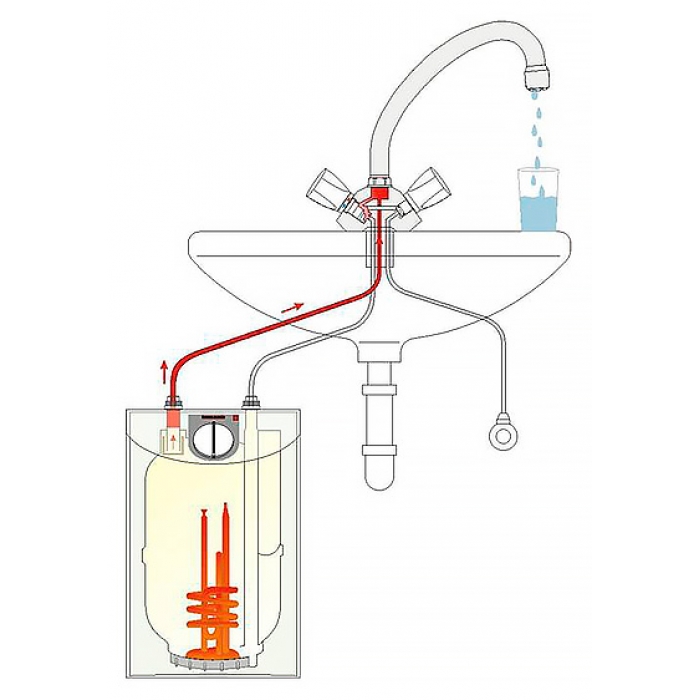

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

Как подключить водонагревательный бак | Стройсоветы

Сложно утверждать, что такую сложную сантехническую работу, как подключение водонагревательного бака можно выполнить самостоятельно. К таким работам лучше все-таки привлекать специалистов сантехников.

Но, если это невозможно или вы – очень самоуверенный человек и ощущаете в себе силы справиться с любой проблемой, тогда попробуйте разобраться с вопросом: как подключить водонагревательный бак.

С чего начать

Начать следует все-таки с выбора водонагревательного бака. Их существует великое множество. Они могут различаться объемами и другим показателями, но лучше выбирать такой, в котором регулятор температуры находился бы снаружи. Это поможет сэкономить энергию и поддерживать комфортную температуру.

До установки и окончательного подключения водонагревательного бака нужно позаботиться об установке редукторов давления воды. Редукторы давления используют для снижения давления воды в системе в случаях, когда давление возрастает до экстремальных значений.

Выбор места установки

Водонагревательный бак нужно разместить как можно ближе к точке разброса воды. Стенка, на которой будет закреплен водонагревательный бак, должна быть прочной и надежной.

Вешают водонагревательные баки в вертикальном положении. Моделей водонагревательных баков, которые имеют горизонтальную ориентацию,  можно пересчитать по пальцам. Еще один важный момент – водонагревательные элементы бака. Они должны находиться внизу, чтобы подогревать холодные слои воды.

Самое главное, что необходимо сделать непосредственно перед подключением, – это определиться с вентилями подачи холодной и горячей воды. Они необходимы, чтобы можно было в случае необходимости перекрыть подачу воды в водонагревательный бак.

Подключать водонагревательный бак можно двумя способами:

• Жестко. Это будет красиво, но не очень практично. Связано это с тем, что в случае поломки водонагревательного бака велики шансы на то, то новый бак придется переподключать «с нуля».
• При помощи шлангов. Это и практично, и разумно, потому что позволяет использовать все сделанное ранее.

Подключение водонагревательного бака к системе водоснабжения:

1. В нижней части водонагревательного бака расположены два гнезда, так называемые «американки». (Через эти отверстия в бак поступает холодная и отводится горячая вода). К ним необходимо прикрутить по тройнику.

2. К отводным отверстиям тройников монтируются два отводных угловых вентиля:

• вентиль, связанный с холодной водой необходим для того, чтобы можно было при необходимости слить воду из водонагревательного бака;
• вентиль, связанный с горячей водой необходим для того, чтобы способствовать подаче воздуха в бак, когда из него сливают воду.

3. Ниже тройника, связанного с горячей водой, монтируют вентиль, перекрывающий бак. К этому вентилю ведет шланг, соединяющий бак с системой труб, по которым будет циркулировать горячая вода.

4. Ниже тройника, связанного с подачей холодной воды, необходимо установить обратный клапан. Его назначение защитить ТЭНы в случае, если в доме будет отключена холодная вода.

5. Ниже обратного клапана необходимо смонтировать редуктор давления воды, который, понятное дело, сможет изменять давление подаваемой в нагревательный бак холодной воды.

6. Под обратным клапаном монтируют фильтр грубой очистки.

7. Под фильтром непосредственно располагается вентиль, обеспечивающий поступление в бак холодной воды.

8. Все резьбовые соединения перед монтажом лучше проложить герметизирующей нитью или лентой.

Подключение к электросети

Водонагревательный бак необходимо подключать к сети через УЗО с автоматическим выключателем, предварительно проверив наличие заземления.

Сантехнические работы можно провести самостоятельно, несколько раз все перепроверить, при необходимости подтянуть расслабленные соединения.

Электрическую часть перепроверить сложнее, потребуется, как минимум тестер для того чтобы определить наличие заземления и элементарные знания электротехники. Наверное, в этом случае не стоит доверяться интуиции, а лучше пригласить электрика.

Вот, в принципе, и все. Подключить водонагревательный бак – не такая уж и сложная работа. Потребуется только инструмент в виде гаечного ключа, герметик, желание и немного терпения.

Подключение бойлера — схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

• накопительный
• проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

• для предотвращения перегрузок установите автоматический двухполюсный выключатель
• убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
• для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
• внимательно отнеситесь к заземлению бойлера
• выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
• внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

Схема подключения бойлера

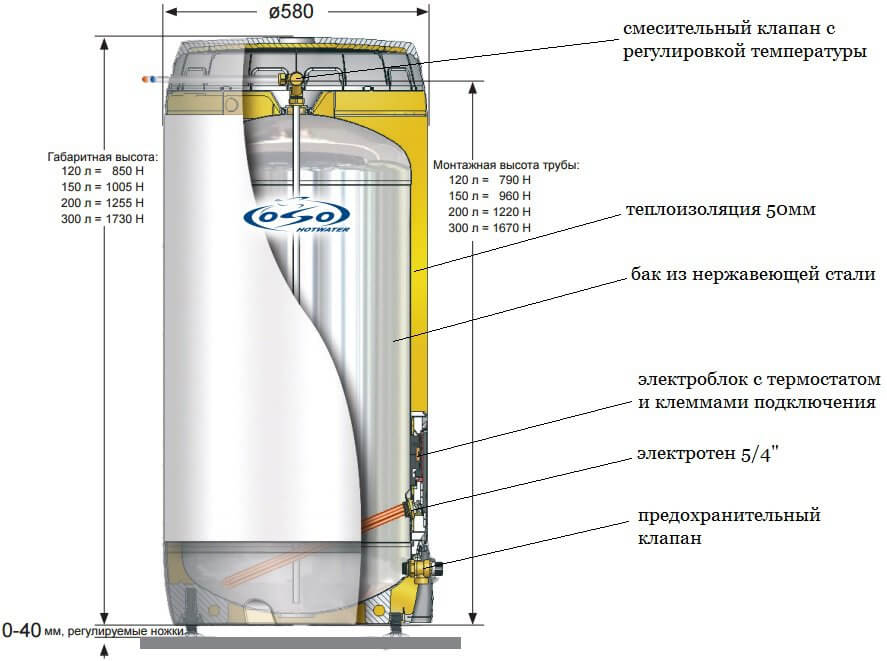

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

• ТЭН, который греет воду
• бак
• термостат
• системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

• перекройте поступление воды по соответствующей линии водопровода
• обеспечьте подачу воды в бойлер
• после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Запрашиваемая страница не найдена

Buderus официальный сайт | производитель систем отопления и комплексный поставщик отопительной техни

Запрашиваемая страница не найдена Вероятно, причиной этого является: неверно введенный запрос в поисковой строке браузера. Не обновленная ссылка-запрос Вы можете: Повторить запрос, проверив предварительно правильность ввода. Вернуться на предыдущую страницу. Вернуться на Главную страницу и найти необходимую информацию. Использовать поисковую строку в верхнем блоке сайта.

Меню >  Новости >  Системы отопления дома >  Продажа и монтаж >  Сервисные центры >  Карьера в Buderus >  Обучение персонала >  Отопление от А до Я

Установка электрического водонагревателя

: пошаговое руководство

Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель «сделай сам». Но прежде чем взяться за работу, вы должны учитывать, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если такие задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели, как правило, прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источник утечки находится в самом резервуаре, единственный выход — заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, отвечающий вашим потребностям. И, если вы решите установить водонагреватель самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы

Отремонтируйте вашу сантехнику в аварийной ситуации сегодня!

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество от вашего водонагревателя на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним. .

Скорая помощь

Звоните сейчас!

Откройте кран с горячей водой и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя.Откройте вентиль и слейте воду из бака (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя. Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя.Затем перед запуском проверьте провода тестером напряжения.

Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы в будущем при подключении нового водонагревателя.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если водонагреватель был подключен к медному трубопроводу, возможно, вам придется разрезать трубы. Если вам нужно разрезать трубы, используйте труборез и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с тележкой.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон. Узнай почему.

Убедитесь, что ваше электрическое питание должно подходить к резервуару.Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Подготовьте водопроводные линии

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, вы Нужно будет подготовить трубы с помощью наждачной бумаги. Протрите концы труб наждачной бумагой, пока они не засияют.

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте меткам на этикетках или сделанному вами изображению из шага 3. Затем установите крышку соединительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды .Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы. Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений. Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет закрепить резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность гибких шланговых соединений , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак заполнится, вода начнет вытекать из крана горячей воды.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Присоедините нагнетательную трубу T&P

Шаг 9

Установите нагнетательную трубу на клапан T&P.Конец трубы должен находиться в пределах 6 дюймов от пола.

• Используйте медный фитинг с наружной резьбой 3/4 дюйма.
• Нанесите смазку на трубу снаружи и внутри фитинга клапана.
• Присоедините фитинг к фитингу клапана T&P и затяните.
• Очистите фитинг конец трубы
• Нанесите флюс для пайки на внутреннюю часть фитинга с наружной резьбой и снаружи трубы
• Присоедините трубу к фитингу
• Используйте припой и горелку для соединения трубы.

Включите питание и стравите воздух из линий горячей воды

Шаг 10

После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как резервуар будет полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать в течение нескольких минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов, прежде чем вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Посмотрите видео

Почините вашу сантехнику в аварийной ситуации сегодня!

Электрические водонагреватели — Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство. С одной стороны бака поступает ненагретая вода. Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. А потом по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется. Хотя установка электрического водонагревателя совсем не сложна, она требует выполнения сантехнических и электромонтажных работ, которых может быть достаточно, чтобы отпугнуть многих людей. Не должно. Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала спланируйте установку на бумаге. Это отличный способ минимизировать количество необходимой вам фурнитуры и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более крупной реконструкции. Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы. Начните с того, что достаньте резервуар из коробки и прочтите всю прилагаемую к нему литературу по продукту. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если это не приведет к аннулированию гарантии на продукт.

Шаг 1. Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол. Эти блоки помогают предотвратить повреждение от небольших наводнений и значительно облегчают доступ к водостоку.

Шаг 2. Отцентрируйте резервуар

Затем сдвиньте резервуар поверх блоков, убедившись, что сливной кран находится впереди. Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки все же перемещаются или резервуар качается на них, перемещайте все, пока резервуар не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов — действительно один из самых простых навыков строительства. Все, что вам нужно (помимо трубок и фитингов), — это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше расплавляет бессвинцовый припой), резак для труб, немного флюса для пасты для пайки, несколько прокладок из стальной ваты, проволочную щетку для очистки концов фитингов и немного бессвинцового припоя. Все эти предметы обычно доступны в местных магазинах бытовой техники и домашних центрах.Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на бак. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки. Протрите поверхность не менее 1 дюйма.и убедитесь, что когда вы закончите, будет виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец трубки.

Начните нагревание соединения, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит. Вам не нужно перемещать горелку вокруг сустава. Медь — отличный проводник тепла, и удерживать пламя в одном положении — это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте вталкивать припой в соединение, пока он не вытечет с дна. Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они покидают резервуар.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как и раньше, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для уплотнения трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Навинтите трубку и переходник в сборе на резервуар, а затем плотно затяните на месте разводным ключом.

Затем соедините две половинки муфты вместе, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но также можно использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (клапан сброса температуры и давления) — это предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине достигает опасного уровня. Важно, чтобы клапан, который вы покупаете, имел такой же рейтинг, как и ваш водонагреватель.В документации по продукту для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно ввинтите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку соответствующей длины. После измерения снимите клапан сброса температуры и давления. Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник с наружной резьбой к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В и, в нашем случае, автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением).Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового резервуара.

Мы доставили новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и проложив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее отверткой и молотком. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его на месте гайкой соединителя.

Затем измерьте расстояние от верха резервуара до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак заполнен, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как установить водонагреватель в баке

Пошаговые инструкции экспертов по установке обычного водонагревателя в стиле накопительного бака

Для многих домовладельцев замена старого водонагревателя проще, чем они думают, особенно если новый блок похож на старый. Однако, если вы хотите переключиться с электрического на газ или наоборот, обсудите различные варианты установки со специалистом. Информацию о покупке водонагревателя см. В нашем Руководстве по покупке водонагревателя.

Если ваш дом находится в зоне землетрясения, вам нужно будет установить ремни вокруг нового водонагревателя (точные характеристики уточняйте в местном строительном отделе).

Накопительный водонагреватель — самый распространенный тип.

Если новый резервуар отличается по высоте от старого, используйте гибкие соединители труб для входа и выхода воды; они будут изгибаться по мере необходимости для соединения.

Если трубы не имеют резьбы, замените их резьбовыми ниппелями и прикрепите соединители к ниппелям с помощью разводного ключа.Установите новый клапан сброса температуры и давления на новый резервуар и проверьте его, нажав на рычаг.

Установка газового водонагревателя

Ниже вы найдете пошаговые инструкции по установке газового водонагревателя. Следующее видео дает вам отличный обзор процесса установки газового водонагревателя, от распаковки до проверки на утечку газа. Здесь даже показано, как закрепить водонагреватель сейсмостойкими ремнями. Чтобы посмотреть видео об установке электрического водонагревателя, пройдите дальше по этой странице.

Пошаговая установка газового водонагревателя

1 После отключения подачи воды и газа или источника питания к резервуару подсоедините шланг к сливному клапану в нижней части резервуара, откройте клапан, и направьте его в ближайшую канализацию или на улицу. С помощью двух гаечных ключей открутите впускную и выпускную арматуру в верхней части бака.

После опорожнения бака отверните впускную и выпускную арматуру.

2 Для газового водонагревателя: перекройте впускной газовый клапан и с помощью двух гаечных ключей отсоедините штуцер или раструб между трубой подачи газа и впускным клапаном.Также снимите колпак с дымоходом, который выводит газы в дымоход в верхней части резервуара.

После отключения газа отсоединить газовую трубу.

3 После снятия старого блока установите новый на место, чтобы органы управления и горелка были доступны. Оставьте не менее 6 дюймов зазора по периметру нового устройства и держите его подальше от легковоспламеняющихся материалов. Используйте уровень, чтобы проверить его на отвес; подкладывайте основание кусками битумной черепицы или пластиковыми клиньями по мере необходимости.

Установите подкладку на основание, чтобы выровнять бак водонагревателя.

4 Оберните резьбу фитингов тепловых ловушек трубной лентой и ввинтите фитинги в водонагреватель (синие на вход холодной воды и красные на выход горячей воды). Убедитесь, что стрелки, отмеченные на фитингах, указывают в направлении потока воды.

Вкрутите короткие фитинги в верхнюю часть бака водонагревателя.

5 Установить новые гибкие соединители на впускные и выпускные трубы воды. Если нет запорного клапана на стороне холодной воды, установить один перед подключением водонагревателя.После выполнения всех подключений откройте запорный клапан, чтобы заполнить бак. Пока он наполняется, откройте в доме несколько кранов с горячей водой, чтобы спустить воздух из труб.

Установите гибкие соединители для подачи воды.

6 Собрать газовые трубы. Нанесите смазку на резьбу и скрутите детали, затягивая их одним гаечным ключом на трубе, а другим — на фитинге. Следуйте инструкциям производителя по подключению устройства к трубке подачи газа.После включения газа проверьте все соединения, смочив их мыльной водой и наблюдая за пузырьками.

Соберите соединения газовой трубы.

Установка электрического водонагревателя

Установка электрического водонагревателя аналогична, но вместо газовых труб и вентиляции требуется электрическое подключение. В этом отличном видео показан процесс установки электрического водонагревателя.

Рекомендуемый ресурс: Найдите местный водонагреватель Pro с предварительной сеткой

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Как подключить горячую Водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме в течение десяти лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству.Установить электрический водонагреватель — не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный выключатель на 30 А с кабелем 10–2 НМ) от цепи к резервуару. Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не будет заполнен водой.Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

1. Снимите крышку распределительной коробки — это, вероятно, сверху или сбоку водонагревателя. Скорее всего, вам нужно будет открутить только один винт, чтобы открыть два подводящих провода и винт заземления.
2. Проверьте напряжение — никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе.Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода. Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки).Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение off .
3. Удалите заглушку — вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью игольчатых плоскогубцев .
4. Зачистите изоляцию провода — если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
5. Поднимите проводку — пропустите провода через разъем ROMEX, затем затяните и зажмите часть кабеля NM с оболочкой. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем закрепите разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
6. Подключите водонагреватель к цепи. — вернувшись в распределительную коробку, вы оберните провод заземления вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой для проводов). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте это также на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
7. Заменить крышку распределительной коробки — это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Спасибо за выбор специалистов по сантехнике

Спасибо, что посетили нас на PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

Электропроводка водонагревателя

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства.Здесь мы рассмотрим только основные электрические требования, поскольку они применяются к стандартному электрическому водонагревателю в виде резервуара, а не к водонагревателю по запросу (без резервуара). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или прикасаться к ним, отключите питание цепи, питающей водонагреватель.В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов к водонагревателю выполняется во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри.Обычно проводники, ведущие к нагревателю, заключены в гибкий металлический канал или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, упрощая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто подержав бесконтактный тестер напряжения рядом с соединениями проводов; если цепь была отключена должным образом, тестер не загорится.

Общие сведения о проводке водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 В, которая обслуживает только водонагреватель, а не другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC. На водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (у водонагревателя и у блока выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод.В отличие от стандартных цепей на 120 вольт, цепь на 240 вольт пропускает постоянный ток как по черным, так и по белым проводам. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не придется иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль боковой стороны бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не придется разбираться с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют наличия соединительного провода или перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным органам.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода — поддерживать путь электрического заземления на водопроводных трубах.Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из неизолированного медного провода 6 AWG, подключенного к заземляющему зажиму на каждой из труб с горячей и холодной водой. Каждый зажим должен находиться на гладкой части трубы и не слишком близко к какой-либо арматуре; давление зажима может вызвать напряжение паяных соединений и соединений клапана.При замене водонагревателя просто убедитесь, что перемычки находятся на месте после того, как вы закончите установку нового водонагревателя.

Как установить два водонагревателя

Изображение большего размера Изображение большего размера с более детальной сантехникой Косвенное Нагреватель и бойлер . .. На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода. котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, омары и т. д.). «Водонагреватель — прибор для подачи горячей воды в жилые дома. или коммерческое использование, кроме отопления помещений . Максимальная температура воды на выходе для любой воды нагреватель 210F (98,5C). «Проектирование энергоэффективного коммерческого систем .pdf котел выполняет две функции. 1) Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов (котельный контур) от котла через ряд труб и радиаторов находится в каждой комнате, и обратно к котлу. 2) Теплоснабжение питьевая вода путем циркуляции воды 200 градусов по контуру от котла через спиральный теплообменник внутри косвенного нагревателя и обратно в бойлер. При подключении к типичный бойлер, косвенный нагреватель может поставлять очень большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, характеристики системы, установка термостата, температура входящая холодная вода, размер косвенного нагревателя и т. д. Какой размер косвенного нагревателя нужен Там различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую вода от внешнего источника тепла…. например, геотермальная петля, солнечная система на крыше, дровяная печь-котел и т. д. Многие конструкции не используют косвенный нагреватель, а вместо этого используют циркулирующую питьевую воду через источник тепла, а затем обратно в обычный водонагреватель или же резервуар. Уход должны приниматься, чтобы не превышать пределы резервуара. Немного модели резервуаров для хранения Marathon рассчитаны на 170F. Солнечные баки есть обычно рассчитан на температуру воды 180F. Какой-то водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F (необходимо проверить спецификацию), в то время как обычные жилые танки равномерный рейтинг 150 в новом состоянии. Более высокие температуры повредят бак к ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений, все водонагреватели должны иметь правильную номинальную Клапан TP, выпускающий воду при 210F. Старые резервуары с ржавчиной будет небезопасно при высоких температурах и с большей вероятностью разорвется жестоко. Ресурс: Код клапана TP Водонагреватель косвенного действия необходим для любой системы в котором не циркулирует чистая питьевая вода, для пример солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз) в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс Прочтите о водонагревателях с гликолем Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду. питьевое водоснабжение. Пить вода не может проходить по трубам, которые используются или использовались для котел из-за химикаты (хроматы, уплотнение котла и т. д.), присутствующие в системе котла, и из-за опасно высоких температур и давлений котла воды. Использование косвенный нагреватель обеспечивает подачу питьевой воды и воды из бойлер останется отдельно. Если теплообменник, расположенный внутри косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть заменены. Косвенный обогреватель подает в дом питьевую (питьевую) воду. Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от бойлера. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник и обратно в котел в непрерывном цикле. Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например 120F, циркуляционный насос выключается, и вода останавливается движение через теплообменник до тех пор, пока термостат снова не потребует тепла. Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом? 1) Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с горячая вода, используемая в котельной системе. Котел представляет собой замкнутую систему, которая рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей с каждым розыгрышем. 2) супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, в которых давление может превышать номинальное давление трубы, и температуры может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура. Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла … Проект не для дома своими руками. Ресурс Схема труб на 3 котла Типовая Инструкции по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по установке / обслуживанию котла Установка / обслуживание промышленного котла Какой размер необходим косвенный нагреватель Бойлер и непрямые — это действительно «бесконечный запас горячей воды»… способен доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать.

Изображение большего размера Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель. Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого в результате конденсированного кислого водяного пара, который должен быть направленным в слив пола. Полярная звезда обогреватель … … водонагреватель Polaris со сверхнизким выбросом Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов. Назначение: снабжение больших объемов горячей питьевой воды со вторичным назначение отопления дома. Polaris используется уже много лет. Это не новое введение. Полярная звезда имеет более высокую КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60% эффективность). Эффективность комбинированный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые электричество, необходимое для нагнетателя, заслонки дымохода и т. д. цена покупки, долговечность, обслуживание, ремонт, стоимость установки, переоборудования дома и т. домохозяйства с высоким уровнем потребления. 50 галлон от 100000 до 199000 БТЕ в час Polaris примерно такого же размера, как и обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ. Например, 50 галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час … это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры входящая холодная вода и настройка термостата). 50 галлонов 199000 БТЕ Polaris может доставить около 170 галлонов Первый час. Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час. компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше дорогой ремонт, крупнее газопровод и расход газа, более сложная установка (мощность прямая вентиляция), необходимость в чистая электроэнергия и выделенная цепь 120 В, плюс скачок напряжения защита для защиты сложных электронных регуляторы чувствительны к скачкам и т. д. Конденсационный нагреватель Polaris использует вентилятор для втягивания воздуха в горелку в нижней части водонагревателя через всасывающую трубу снаружи. Поставка природного газа или пропан газ смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива воздуходувка выталкивает горячий побочный продукт сгорания. через спиралевидный теплообменник, расположенный внутри бака перед тем как нажать на выхлоп побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше. Вентиляционная труба типичная 2-3 дюйма ПВХ, как указано в руководстве. Обогреватель Polaris может быть интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом манипулятор для отопления всего дома … или используется отдельно для доставки питьевая горячая вода большого объема. Ресурсы: Обзор водонагревателя Polaris и изображения Конденсационный нагреватель Vertex не удается сохранить вверх с душем с высоким расходом Эффективность: конденсационные нагреватели обеспечивают циркуляцию горячей воды за счет спирального тепла обменник повышение теплового КПД. Тепловой КПД Polaris составляет 94-96% Тепловой КПД — это процент тепла от горелки, переведен в вода … добавить тепловой КПД с расчетными потерями в режиме ожидания = общая эффективность. Polaris имеет общую эффективность около 81%. КПД обычного атмосферного газового водонагревателя составляет около 60%. Помните, что рейтинг EF обогревателя — это не эффективность … это формула для расчета эффективности, которая вычитает процент резервуара объем … с меньшими резервуарами, имеющими меньший объем, и немного выше эффективность. Токсичный побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100000+ БТЕ должен быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx.Контраст с типичным бытовым обогревателем со сверхнизким выбросом NOx 40000 БТЕ, который выделяет 14 стр / мин. Типичный объем бытового газа 40 000 БТЕ водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

Добавление второго водонагревателя

Одно из первых действий среднего домовладельца, у которого заканчивается горячая вода, — это включить термостат на накопительном баке. Это действительно имеет смысл, потому что для достижения того же смешанного температурного соотношения требуется меньше горячей воды.Повышение температуры хранения со 120 ° F до 140 ° F увеличит затраты на электроэнергию для стандартного водонагревателя в среднем всего на 12 долларов в год. Однако, если проблема действительно связана с недостаточным объемом, единственное практическое решение — установить водонагреватель большего размера.

Добавление новой спальни, или гидромассажной ванны, или гидромассажного душа с несколькими головками — все это веские причины для увеличения существующего горячего водоснабжения дома. Одно из решений — установить отдельный водонагреватель для новой розетки.Но в зависимости от протяженности перенаправленных распределительных линий установка отдельного автономного водонагревателя может стоить не менее 900 долларов. Замена слишком маленького нагревателя на более крупный — еще одна альтернатива, но недостатком является то, что стоимость бака и его установки может легко превысить 1500 долларов. При условии, что существующий водонагреватель относительно новый и функционирует должным образом, мы часто рекомендуем добавить второй водонагреватель и соединить их, чтобы удвоить мощность подачи. Это решение в среднем стоит 700 долларов, что является значительной экономией по сравнению с стоимостью автономной установки.

Двойные цистерны

Как только будет определено, что добавление второго резервуара имеет смысл, есть два основных метода трубопровода, которые работают хорошо: обратный возврат и последовательный. Каждый из них предлагает независимую работу, если один водонагреватель выходит из строя или нуждается в обслуживании. Другие неправильные методы трубопровода, которые обычно, но ошибочно используются для добавления резервуара, не только плохо работают, но также могут вызвать застой и, как следствие, проблемы с качеством воды.

Этот распространенный, но неправильный метод добавления второго водонагревателя приводит к несбалансированному потоку и застою в резервуаре 2.

Обратный возврат. Трубопровод с обратным возвратом обеспечивает равную подачу из двух резервуаров одинакового размера и емкости. Сбалансированный поток обеспечивается благодаря тому факту, что кратчайший путь поступающей воды — это первый резервуар, а самый короткий путь горячей воды — от второго резервуара, что приводит к тому, что оба резервуара видят равный поток.

Обратный трубопровод обеспечивает сбалансированный поток в двух резервуарах одинакового размера.

Последовательная обвязка необходима, если резервуары различаются по размеру.В большинстве случаев новый бак будет больше из двух, потому что бак на 50 галлонов стоит немного меньше, чем модели на 40 и 30 галлонов. Однако последовательная обвязка может иметь несколько недостатков. Во-первых, происходит потеря давления во время полного потока из-за более длинного пути, поскольку вся горячая вода должна проходить через оба резервуара и связанные с ними трубопроводы. Во-вторых, первый бак в очереди всегда будет обрабатывать львиную долю нагрева, что приведет к более раннему выгоранию, чем бак, расположенный ниже по потоку.

Серийный трубопровод требуется, когда новый резервуар отличается по размеру (обычно больше) от существующего.

Дымоход двойного действия

Срок службы водонагревателя в среднем от 10 до 15 лет. В то время как стандартный КПД колеблется в районе 80%, некоторые газовые модели предлагают КПД до 99%. Встроенное резервирование второго резервуара предлагает дополнительную роскошь — никогда не оставаться без горячей воды, даже если один резервуар выйдет из строя. А по мере роста затрат на электроэнергию относительно более высокая цена на сверхвысокопроизводительный водонагреватель может обеспечить отличную окупаемость инвестиций.

Но помните, что водонагреватель, работающий на ископаемом топливе, требует соответствующего размера дымохода, чтобы эффективно отводить образующийся оксид углерода.Если и у нового, и у существующего водонагревателя должен быть общий дымоход, размер дымохода должен быть увеличен в месте соединения по крайней мере на один диаметр трубы. (См. Требования производителя к вентиляции и местные нормы для полного соответствия.) Как правило, площадь поперечного сечения дымохода должна быть как минимум на 20% больше, чем суммарная площадь поперечного сечения всех обслуживаемых выходных отверстий дымохода. В более старых каменных дымоходах без футеровки следует установить гибкую изолированную или неизолированную футеровку из нержавеющей стали (для газовых или газовых приборов) или алюминиевую футеровку (только для газовых приборов).Дымоход должен подниматься от прибора к дымоходу с шагом 1/4 дюйма на фут, а каждое соединение должно быть надежно закреплено минимум тремя саморезами из нержавеющей стали.

Предохранительный предохранительный клапан

Предохранительный клапан, который капает при работе горелки, указывает на то, что система подвергается воздействию более высокого, чем обычно, давления. Никогда не закрывайте клапан сброса капель. Вода под давлением может быть перегрета значительно выше точки кипения 212 ° F. В результате может произойти мощный взрыв, когда перегретая вода превратится в пар и расширится в объеме примерно в 1700 раз.Предохранительный клапан T&P (температуры и давления) на каждом резервуаре должен быть подключен к полноразмерному трубопроводу (обычно 3/4 дюйма) с точностью до 6 дюймов от пола, а трубопровод не должен быть пластиковым. Пластиковый трубопровод не подходит для использования с водой с температурой 210 ​​° F, потому что внезапный сброс воды с температурой 210 ​​° F может привести к его отделению или смещению, создавая опасность ожога для всех, кто находится поблизости. Клапаны T&P срабатывают при двух условиях: если давление в баллоне достигает 150 фунтов на квадратный дюйм, или если температура воды достигает 210 ° F.

При установке резервуара для хранения горячей воды необходимо учитывать тепловые расширительные баки.Обычная система водоснабжения включает в себя устройство предотвращения обратного потока или редукционный клапан, который эффективно улавливает воду при попадании в систему трубопроводов дома. Но по мере нагрева воды ее объем увеличивается. Водонагреватель емкостью 40 галлонов, снабжаемый поступающей водой с температурой 38 ° F, может вызвать тепловое расширение на один галлон, поэтому резервуар теплового расширения соответствующего размера необходим для защиты водопровода от потенциального повреждения.

Сдвоенные нагреватели могут обслуживаться общим расширительным баком, достаточно большим, чтобы обрабатывать их комбинированные объемы, или каждый нагреватель может иметь свой собственный расширительный бак соответствующего размера.Они должны быть рассчитаны на питьевую воду и минимальное давление 150 фунтов на квадратный дюйм. Обратите внимание, что стандартные расширительные баки системы отопления рассчитаны максимум на 30 фунтов на кв. Дюйм. Также имейте в виду, что производители баков теплового расширения могут основывать свои требования к размерам на более высоких температурах поступающей воды и более низких температурах готовой воды, чем это может иметь место, что может привести к уменьшению размеров баков теплового расширения, перегруженному нагревателю и предохранительному клапану.

Хорошее практическое правило для определения размеров баков теплового расширения — использовать соотношение 1: 4, чтобы минимизировать скачки давления.Таким образом, если водонагреватель на 40 галлонов производит тепловое расширение на 1 галлон, объем резервуара должен составлять не менее 4 галлонов. Большинство расширительных баков для питьевой воды доступны в резервуаре объемом 4,5 галлона с заводским давлением воздуха 40 фунтов на квадратный дюйм. После установки это давление воздуха должно быть увеличено в пределах нескольких фунтов от входящего давления холодной воды в муниципальном или частном секторе.

Дэйв Йейтс владеет и управляет F.W. Behler, подрядной компанией по отоплению и сантехнике в Йорке, штат Пенсильвания.

---

Кухонные мойки

Hard as Rock.

Эта композитная линия мойки обеспечивает «естественный» аккомпанемент столешнице из камня или твердой поверхности. Moen утверждает, что ее раковины из гранита MoenStone соответствуют характеристикам износостойкости натурального камня и обладают устойчивостью к царапинам, сколам и пятнам. Умывальники с одной и двумя раковинами могут устанавливаться как врезной, так и под столешницу и производятся в пяти цветах: белый, слоновая кость, черный, синий и металлик.Цены варьируются от 336 до 624 долларов, в зависимости от стиля и цвета . Моэн, 800 / 289-6636; www.moen.com.

Нержавеющая сталь Плюс.

Этот стильный автономный модуль из нержавеющей стали играет в тенденцию к использованию столешниц из разных материалов, устраняет несколько этапов установки и отлично смотрится в самых разных стилях. AquaCentre 1050 имеет одну чашу и встроенную сушильную доску, два съемных наклонных поддона и два красиво детализированных выдвижных отделения для хранения со встроенными сортировочными корзинами.Декоративные панели в комплект не входят, но могут быть установлены в соответствии с окружающей мебелью. Предупреждение высокого уровня: устройство продается по цене 7000 долларов. Жюльен, 800 / 461-3377, www.julien.ca.

Композитный комбо.

Вот отличная идея, которая действительно практична с материалами для твердых поверхностей. Swanstone Classics сочетает в себе раковины с большой чашей US-2021 и мойки с малой чашей US-1711, чтобы создать индивидуальную раковину с двойной раковиной. Добавьте другие чаши, и перспективы дизайна практически безграничны.Миски, представленные в розницу, стоят от 193 до 574 долларов, в зависимости от размера и материала. Swan Corporation, 800 / 325-7008, www.theswancorp.com.

Мойки чугунные.

Так гласил баннер на витрине магазина в старом мультфильме, который я читал в детстве. Персонаж, читающий баннер, спросил: «Кто этого не знает?» В любом случае, независимо от того, используется ли кухонная мойка Forrester в качестве якоря или кухонной раковины, она отличается «сверхгладким ионным барьером Sana-Gloss остеклением», которое, как говорят, тверже, чем фарфоровая эмаль, и сокращает затраты на очистку.Раковина доступна в конфигурациях с облицовкой плиткой и саморезом с дополнительной вставкой для стойки (85 долларов США) и разделочной доской (80 долларов США). Раковина продается по цене 420 долларов в белом цвете и 486 долларов в цвете. Toto USA, 888 / 295-8134, www.totousa.com.

---

Ламинат

Убедительное зерно.

Рельефная текстура в сочетании с фотографической текстурой древесины делает напольные покрытия Modern Accents непросто отличить их от настоящих. Панели индивидуальной ширины с краями с V-образными пазами и встроенной водонепроницаемостью подходят для установки на лучших кухнях и ванных комнатах.Полы соединяются без клея с защелкиванием. Розничные цены определяются дистрибьютором, но составляют от 2 до 5 долларов за квадратный фут, плюс подушки и переходники. Witex Flooring, 800 / 948-3987, www.witexusa.com.

Формованный как камень.

Благодаря своей трехмерной текстуре поверхности и натуралистической окраске ламинат высокого давления NatureForm создает убедительный и стильный пол, устойчивый к сколам и вмятинам, устраняя ощущение холода и неумолимую твердость настоящего камня.На плитку распространяется 25-летняя ограниченная гарантия от повреждения водой при нормальном использовании в жилых помещениях, даже в ванной комнате. В соответствии с традициями ламината, плитки соединяются без клея. Цены на материалы составляют примерно 5,30 долларов за квадратный фут. Mannington Laminate, 800 / 356-6787, www.mannington.com.

Переменная ширина.

Сочетание досок шириной 4 11/16 и 6 11/16 дюймов позволяет размыть модульный вид типичного ламината.Линия TimberView бросает вызов глазам и рукам благодаря краям с V-образной канавкой и ощутимой текстуре поверхности. Края с механической фиксацией обещают простой монтаж без клея и специальных инструментов. Доски толщиной 5/16 дюйма и длиной 50 5/8 дюйма поставляются в картонных коробках по 8 частей и площадью 13,29 квадратных футов. Полы продаются по цене от 3,50 до 4 долларов за квадратный фут. Alloc, 877 / 362-5562, www.alloc.com.

Каменная плитка.

Трудоемкая подготовка и высокие требования к установке — это две причины, по которым клиенты, рассматривающие пол из обычной керамической плитки, могут вырастить не то дерево.Ламинированная плитка Tap-N-Lock, имитирующая камень, имеет прочно сцепляющиеся края и остается независимой от черного пола, устраняя потенциальные трещины от расширения. «Премьерный продукт» плитки Estate Plus имеет площадь 15 3/4 дюйма и расфасован по 9 штук в картонную коробку по рекомендованной розничной цене от 4 до 5 долларов за квадратный фут. Wilsonart Flooring, 800 / 710-8846, www.wilsonartflooring.com.

Подробнее о плитке США

Найдите продукты, контактную информацию и статьи о плитке США .
