Расчет конденсатора для однофазного двигателя калькулятор

Время чтения: 2 минуты Нет времени?

Отправим материал вам на e-mail

Когда асинхронный двигатель подключается в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз в обмотках статора, имитирующий вращающееся магнитное поле. Это и приводит к вращению вала ротора электродвигателя, как в «родных» трехфазных сетях переменного тока. Для достижения этой цели в «не родных сетях» и служит конденсатор.

Подключение конденсатора к электродвигателю

Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями.

Калькулятор расчета емкости рабочего и пускового конденсатора

Пояснения к расчету

Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:

Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток Расчетные зависимости
Ср = 2800*I/U;
I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Ср = 4800*I/U;
I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключения Расшифровка обозначений:

Ср – емкость рабочего конденсатора, мкФ
Сп – емкость пускового конденсатора, мкФ
I – ток, А
U – напряжение в сети, В
η – КПД двигателя в %, деленных на 100
cosϕ – коэффициент мощности

Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:

  • если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
  • если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
  • По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.

Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом.

В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.

Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65 Электролитические неполярные конденсаторы серии CD60
Номинальное рабочее напряжение, В 400; 450; 630 220-275; 300; 450
Номинальный ряд, мкФ 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150 5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500

Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.

Калькулятор расчета результирующей емкости двух последовательно соединенных конденсатора

Экономьте время: отборные статьи каждую неделю по почте

Программа выбора емкости конденсатора для электродвигателя, позволяет рассчитать рабочую емкость С, при включении 3-х фазного двигателя в однофазную сеть в зависимости от типа соединения обмоток двигателя.

  1. Выбираем известную мощность или ток двигателя.
  2. Указываем напряжение однофазной сети, В.
  3. Указываем тип соединения обмоток двигателя «звезда» либо «треугольник».
  4. Нaжимаем кнопку «Считать».

Как мы видим данная программа позволяет, в кратчайшее время выбрать емкость конденсатора.

Поделиться в социальных сетях

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» .

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Программа «Резистор v2.2» позволяет оперативно определить номинал резистора по разным видам цветовой и.

Расчеты токов короткого замыкания (ТКЗ) свыше 1000 В, требуют значительных трудозатрат и на их выполнение.

В данной статье, я хочу Вас познакомить с программой «Аврал версии 3.0.8″, кто не знает, данная.

Содержание 1. Введение2. Функциональность программы:2.1 Расчет токов КЗ в сети 0,4 кВ — трехфазных.

Обучающая программа по релейной защите и автоматике предназначена для обучения и тестирования.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Вашему вниманию представляется расчёт ёмкости конденсаторов для нормальной работы трёхфазных электродвигателей.

На двигателях с конденсаторами, включенных в однофазную сеть, предполагается уменьшение ёмкости конденсатора с увеличением оборотов двигателя.

Предложенный калькулятор предназначен для вычисления емкостей двух параллельно соединенных конденсаторов — пускового Cп и рабочего Ср.

Расчет рабочей емкости производится по формуле:

Cр=2800*I/U – если обмотки двигателя соединены “звездой”;
Cр=4800*I/U – в случае соединения обмоток “треугольником”.

Для расчёта тока используется такая формула:

где P-

мощность двигателя, U- напряжение сети, cosφ-коэффициент мощности и η- коэффициент полезного действия.

Емкость пускового конденсатора подбирается в 2-3 раза большая, чем рабочая. В данном калькуляторе используется следующий расчет: Cп=2,5*Cр

Расчет конденсатора для трехфазного двигателя в однофазной сети

Для включения трехфазного электродвигателя (что такое электродвигатель ➠) в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.

Пусковая емкость конденсаторов

Сп = Ср + Со,

где Ср — рабочая емкость,
Со — отключаемая емкость.

После пуска двигателя конденсатор 2 отключают.

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:

для схемы на рис. а: Ср = 2800 Iном / U;
для схемы на рис. б: Ср = 4800 Iном / U;
для схемы на рис. в: Ср = 1600 Iном / U;
для схемы на рис. г: Ср = 2740 Iном / U,

где Ср — рабочая емкость при номинальной нагрузке, мкФ;

Iном — номинальный ток фазы двигателя, А;
U — напряжение сети, В.

Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.

При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср.

Выбор конденсаторов по номинальному напряжению производят по соотношениям:

для схемы на рис. а, б: Uк = 1,15 U;
для схемы на рис. в: Uк = 2,2 U;
для схемы на рис. г: Uк = 1,3 U,

где Uк и U — напряжения на конденсаторе и в сети.

Купить конденсаторы для запуска двигателя:
CBB60 3/4/5/6/10/12/14/16 мкФ 500 В;
CBB60 20 мкФ 450 В;
CBB60 25 мкФ 450 В;
CBB60 35 мкФ 450 В;
CBB60 50 мкФ 450 В;
CBB60 60 мкФ 450 В;
CBB60 80 мкФ 450 В;
CD60 100 мкФ 450 В;
CBB60 120 мкФ 450 В.

Основные технические данные некоторых конденсаторов приведены в таблице.

Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15—20%.

В том случае, если конденсаторы отсутствуют, можно использовать резисторы, которые включаются по тем же схемам, что и при конденсаторном пуске. Резисторы включаются вместо пусковых конденсаторов (рабочие конденсаторы отсутствуют).

Сопротивление (Ом) резистора может быть определено по формуле

,

где R — сопротивление резистора;
κ и I— кратность пускового тока и линейный ток в трехфазном режиме.

Пример расчета рабочей емкости конденсатора для двигателя

Определить рабочую емкость для двигателя АО 31/2, 0.6 кВт, 127/220 В, 4.2/2.4 А, если двигатель включен по схеме, изображенной на рис. а, а напряжение сети равно 220 В. Пуск двигателя без нагрузки.

Решение

1. Рабочая емкость Ср = 2800 x 2.4 / 220 ≈ 30 мкФ.

2. Напряжение на конденсаторе при выбранной схеме Uк = 1,15 x U = 1,15 x 220 = 253 В.

По таблице выбираем три конденсатора МБГО-2 по 10 мкФ каждый с рабочим напряжением 300 В. Конденсаторы включать параллельно.

Источник: В.И. Дьяков. Типовые расчеты по электрооборудованию.

Видео о том, как подключить электродвигатель на 220 вольт:

Помощь студентам

Расчет емкости конденсатора асинхронного двухфазного двигателя (конденсаторный двигатель) — Help for engineer

Расчет емкости конденсатора асинхронного двухфазного двигателя (конденсаторный двигатель)

Однофазный асинхронный двигатель

Обмотка статора однофазного асинхронного двигателя занимает приблизительно 2/3 окружности, именно по этой причине его мощность на 1/3 меньше мощности трехфазного двигателя таких же габаритов.

Ток, протекая по обмотке статора, создает пульсирующее магнитное поле, которое можно представить как два поля, вращающиеся в разных направлениях. Поле, которое вращается в направлении ротора называется прямым полем, а второе – обратным. Они воздействуют на ротор и создают соответствующие моменты (Мпр и Мобр).

По причине разных направлений вращения эти электрические машины не могут самостоятельно совершить пуск, так как при неподвижном роторе, то есть при S=1, пусковой момент, он же Мрез, равен нолю (смотри Рисунок 1). Однако, если придать движение ротору, то прямой и обратный моменты не будут равны и двигатель продолжит вращение в том же направлении (ток, протекающий по обмотке ротора будет оказывать размагничивающее действие и при этом будет ослабляться обратное поле).

Рисунок 1 — Зависимость механических характеристик от прямого и обратного вращающих полей

Пуск двигателя с помощью пусковых устройств

Для того чтоб запустить однофазный асинхронный двигатель применяют устройства для пуска двигателя:

— Конденсатор – C;

— Резистор – R.

Пуск трехфазных асинхронных двигателей осуществляется более простым способом из-за уже имеющегося в сети сдвига фаз на 120 электрических градусов

Для получения пускового момента используют пусковую обмотку статора, которая по отношению к рабочей обмотке сдвинута на 90 электрических градусов. Применяют фазосдвигающие элементы, которые подключают к пусковой обмотке. Эта обмотка работает, обычно, около 3 первых секунд, после чего принудительно отключается вручную или с помощью автоматов. По этой причине ее изготовляют из провода меньшего сечения и с меньшим количеством витков по сравнению с рабочей обмоткой.

Пуск при помощи резистора производится при малых необходимых пусковых моментах, то есть если нагрузка на валу незначительна. Рисунок 2 иллюстрирует применение пускового а) конденсатора и б) резистора; где Р – рабочая обмотка, П – пусковая обмотка.

Рисунок 2 – Схема подключения однофазного асинхронного двигателя

Двухфазные асинхронные двигатели

Наличие конденсатора значительно улучшает характеристики двигателя, по этой причине используются двухфазные асинхронные двигатели. В них две обмотки являются рабочими, в одну из них вводится конденсатор для смещения угла между фазами на 90 градусов и создания кругового магнитного поля. Такие двигатели называют конденсаторными.

Расчет емкости конденсатора для двигателя:

Емкость такого конденсатора определяется по формуле:

,

где – ток, протекающий в обмотке статора,

sinφ1 – сдвиг фаз между напряжение и током без конденсатора,

f– частота питающей сети,

U – напряжение сети,

n – коэффициент трансформации.

,

Где и kоб1,kоб2 — обмоточные коэффициенты,

W1, W2, — количество витков обмоток статора и ротора.

Напряжение на зажимах конденсатора выше чем напряжение сети и определяется следующей формулой:

Для повышения пусковых характеристик Существуют двигатели в одну обмотку которых ставятся два конденсатора, один из которых пусковой, второй – рабочий. Пусковой конденсатор обычно имеет емкость в разы большую чем рабочий. При этом пусковой отключается при достижении 70-80% номинальной скорости электрической машины.

Рисунок 3 – Пример подключения пары конденсаторов (конденсаторный двигатель)

Преимущества и недостатки конденсаторных двигателей

Недостатки по сравнению с трехфазным двигателем:

— Меньшая мощность;

— Увеличенное скольжение при номинальном режиме;

— Скорость вращения вала при холостом ходу ниже;

— Пониженная кратность пускового момента;

— Повышенная кратность пускового тока.

Преимущества:

— Имеют высокую эксплуатационную надежность;

— Не требуют трехфазного источника тока.

Недостаточно прав для комментирования

Как подобрать конденсатор для подключения двигателя: расчет ёмкости в мкФ | Строительный журнал САМаСТРОЙКА

При подключении электродвигателя к сети 220 Вольт не обойтись без конденсатора. Этот маленький элемент электрической цепи служит для уменьшения времени входа мотора в рабочий режим (пусковой конденсатор).

Кроме пусковых, существуют и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя.

Состоит конденсатор из нескольких пластин, которые защищены диэлектриком. Основная функция конденсаторов — это накопление и отдача электрической энергии. Как подобрать конденсатор для запуска электродвигателя? Что при этом нужно учитывать? Именно об этом вы и сможете узнать в данной статье строительного журнала samastroyka.ru.

Виды конденсаторов

Итак, конденсатор служит для накопления электрического заряда с последующей его отдачей в цепь. Конденсаторы бывают полярные, неполярные и электролитические, другое название «оксидные».

Для подключения электродвигателей в сеть переменного тока, полярные конденсаторы использовать нельзя. Из-за быстрого разрушения диэлектрика внутри, произойдёт замыкание, и такие конденсаторы очень быстро выйдут из строя.

Этого не произойдёт, если подключить к двигателю неполярный конденсатор. Обкладки неполярных конденсаторов одинаково взаимодействуют, как с источником, так и с диэлектриком.

Электролитические конденсаторы имеют внутри вместо пластин тонкую оксидную плёнку. Зачастую именно их и используют для подключения электродвигателей низкой частоты, поскольку максимально возможная ёмкость электролитических конденсаторов составляет 100000 мкФ.

Подбор конденсатора для трехфазного двигателя

Подбор емкости рабочего конденсатора для трехфазного двигателя осуществляется по следующей формуле: Сраб.=k*Iф / U сети.

  • k — это коэффициент, значение которого зависит от схемы подключения трехфазного электродвигателя. 4800 по схеме «треугольник» и 2800 по схеме «звезда»;
  • — обозначает номинальный ток статора. Узнать номинальный ток статора можно на корпусе электродвигателя или посредством специальных клещей;
  • U сети — сетевое напряжение 220 вольт.

Зная все вышеперечисленные параметры можно точно рассчитать емкость рабочего конденсатора в мкФ для электродвигателя. Есть и более простой способ расчёта емкости конденсаторов. Здесь действует правило: на 100 Вт мощности двигателя, берётся примерно 7 мкФ конденсаторной емкости.

Совсем по-другому обстоят дела с подбором пускового конденсатора в электродвигатель. Пусковой конденсатор работает очень непродолжительное время, всего лишь около 3 сек. в момент пуска двигателя. Основной задачей пускового конденсатора, является вывести ротор на номинальный уровень частоты вращения.

Подбирается пусковой конденсатор исходя из следующих параметров:

  • Емкость пускового конденсатора должна быть в 2,5-3 раза больше, чем емкость рабочего конденсатора;
  • Рабочее напряжение пускового конденсатора должно превышать сетевое, не менее чем в 1,5 раз.

Таким образом, зная все вышеперечисленные параметры, не составит особого труда подобрать рабочий и пусковой конденсатор для электродвигателя.

Как рассчитать емкость конденсатора для однофазного двигателя

При выборе и подключении конденсатора к однофазному двигателю, многое зависит от того, в каком именно режиме будет работать двигатель:

  • При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности двигателя;
  • Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.

Теперь что касается рабочего напряжения конденсаторов для подключения однофазного электродвигателя. В большинстве случае вполне хватит конденсатора с напряжением от 450 Вольт. Тем не менее, если было замечено, что электродвигатель сильно греется в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

Читайте также:

Подбор размеров однофазных конденсаторов — Центр электротехники

При установке двигателя, использующего конденсатор для запуска или работы, мы должны определить номинал конденсатора, подходящий для двигателя, чтобы получить правильный пусковой крутящий момент и избежать перегрева обмотки, который может вызвать повреждение.

Это в основном вопрос конструкции двигателя. Не существует прямой регулярной зависимости между емкостью и мощностью двигателя в кВт.

При замене этих конденсаторов значение емкости и напряжение следует брать с заводской таблички на двигателе или со старого конденсатора.Это должно быть правильно в пределах ± 5%, а иногда и до долей мкФ. Выбор рабочего конденсатора даже более ограничен, чем пускового конденсатора.

Как правильно подобрать пусковой конденсатор?

1) На протяжении многих лет было разработано практическое правило, которое помогает упростить этот процесс. Чтобы выбрать правильное значение емкости, начните с 30–50 мкФ / кВт и при необходимости отрегулируйте значение при измерении производительности двигателя.

Мы также можем использовать эту базовую формулу для расчета размера конденсатора:

2) Определите номинальное напряжение конденсатора.

Когда мы выбираем номинальное напряжение для конденсатора, мы должны знать значение нашего источника питания. В целях безопасности умножьте напряжение источника питания на 30%. Факторы, которые влияют на выбор правильного номинального напряжения конденсатора, включают:
• Коэффициент снижения напряжения
• Требования агентства по безопасности.
• Требования к надежности
• Максимальная рабочая температура
• Свободное место

Как определить размер рабочего конденсатора?

При выборе конденсаторов работы двигателя все указанные выше требуемые параметры должны быть определены в организованном процессе.Помните, что важны не только физические и основные электрические требования.

Однако следует изучить тип диэлектрического материала и метод металлизации. Неправильный выбор здесь может отрицательно повлиять на общую производительность конденсаторов. Пожалуйста, обратитесь к паспортной табличке двигателя или свяжитесь с поставщиком или производителем, чтобы получить точное значение конденсатора. Первый

Калькулятор расчета конденсатора однофазного двигателя

Однофазный двигатель Расчет конденсатора:

Введите входное напряжение, мощность двигателя в ваттах, КПД в процентах, частоту, затем нажмите кнопку расчета, вы получите требуемое значение емкости.

Формула для расчета конденсатора однофазного двигателя:

Изначально однофазный двигатель требует небольшого толчка ротора для вращения ротора с номинальной частотой вращения. Выбор подходящего конденсатора для однофазного двигателя действительно сложен, он может привести к запуску двигателя или нет.

Однофазная емкость C (мкФ) в микрофарадах равна произведению мощности P (Вт) в ваттах и ​​КПД η, умноженного на 1000, на произведение напряжения V (В) в квадрате вольт и частота F (Гц) .Формула для расчета емкости конденсатора

C (мкФ) = (P (W) x η x 1000) / (V (V) x V (V) x f)

Посмотрите на формулу, требуемое значение емкости прямо пропорционально мощности двигателя. Следовательно, при увеличении размера двигателя размер емкости также будет увеличиваться.

Расчет номинального напряжения конденсатора:

Номинальное напряжение конденсатора равно произведению напряжения, измеренного на обоих концах основной обмотки, в вольтах, на корень из единицы и отношение витков n квадрат.

В (К) = Vp √ (1 + n 2 )

n равно отношению витков основной / вспомогательной обмотки. Приведенная выше формула используется для определения примерного напряжения на конденсаторе.

Пример 1:

Рассчитайте требуемое номинальное значение емкости для однофазного, 220 В, 1 л.с., 50 Гц, 80% двигателя.

1 л.с. = 746 Вт.

Воспользуйтесь нашей формулой расчета емкости.

C (мкФ) = 746 x 80 x 1000 / (220 x 220 x 50) = 24.66 мкФ.

Следовательно, двигателю мощностью 1 л.с. требуется емкость 24,66 мкФ для плавного пуска двигателя. Но на рынке можно получить 25 мкФ.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Пример 2:

Таким же образом возьмем другой пример:

Рассчитайте пусковую емкость для однофазного вентилятора 70 Вт, 220 В, 50 Гц, КПД 85%.

C (мкФ) = 70 x 80 x 1000 / (230 x 230 x 50) = 2,459 мкФ. ок. 2,5 мкФ.

Таким образом, вы можете проверить наш расчет с вашим вентилятором.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Как найти размер конденсатора в кВАр и фарад для коррекции коэффициента мощности

Как найти значение емкости конденсатора подходящего размера в кВАр и микрофарадах для коррекции коэффициента мощности — 3 метода

Поскольку мы получили много электронных писем и сообщений от аудитории для составьте пошаговое руководство, в котором показано, как рассчитать надлежащий размер конденсаторной батареи в кВАр и микрофарадах для коррекции коэффициента мощности и улучшения как в однофазных, так и в трехфазных цепях.

В этой статье будет показано, как найти конденсаторную батарею подходящего размера как в микрофарадах, так и в кВАр, чтобы улучшить существующие «т.е. отставание «P.F от целевого» т.е. желаемый », поскольку скорректированный коэффициент мощности имеет множество преимуществ. Ниже мы показали три различных метода с решенными примерами для определения точного значения емкости конденсатора для коррекции коэффициента мощности.

Теперь давайте начнем и рассмотрим следующие примеры…

Как рассчитать значение конденсатора в кВАр?

Пример: 1

Трехфазный асинхронный двигатель мощностью 5 кВт имеет P.F (коэффициент мощности) 0,75 отстает. Какой размер конденсатора в кВАр требуется для повышения коэффициента мощности (P.F) до 0,90?

Решение № 1 (простой метод с использованием табличного умножителя)

Потребляемая мощность двигателя = 5 кВт

Из таблицы множитель для улучшения коэффициента мощности с 0,75 до 0,90 равен 0,398

Требуемый кВАр конденсатора для повышения коэффициента мощности с 0,75 до 0,90

Требуемый конденсатор, кВАр = кВт x Таблица 1, множитель 0,75 и 0,90

= 5 кВт x 0,398

= 1.99 кВАр

И номинал конденсаторов, подключенных в каждой фазе

= 1,99 кВАр / 3

= 0,663 кВАр

Решение № 2 (классический метод расчета)

Мощность двигателя = P = 5 кВт

Исходный коэффициент мощности = Cosθ 1 = 0,75

Конечный коэффициент мощности = Cosθ 2 = 0,90

θ 1 = Cos -1 = (0,75) = 41 ° 0,41; Tan θ 1 = Tan (41 ° . 41) = 0,8819

θ 2 = Cos -1 = (0.90) = 25 ° 0,84; Tan θ 2 = Tan (25 ° .50) = 0,4843

Требуемый конденсатор, кВАр для улучшения коэффициента мощности с 0,75 до 0,90

Требуемый конденсатор, кВАр = P (Tan θ 1 — Tan θ 2 )

= 5 кВт (0,8819 — 0,4843)

= 1,99 кВАр

И номинал конденсаторов, подключенных в каждой фазе

1,99 кВАр / 3 = 0,663 кВАр

Примечание: Таблицы размеров конденсатора в кВАр и микрофарад

Следующие таблицы (приведенные в конце этого поста) были подготовлены для упрощения расчета кВАр для улучшения коэффициента мощности.Размер конденсатора в кВАр — это мощность в кВт, умноженная на коэффициент в таблице для улучшения существующего коэффициента мощности до предлагаемого коэффициента мощности. Ознакомьтесь с другими решенными примерами ниже.

Пример 2:

Генератор выдает нагрузку 650 кВт с коэффициентом мощности 0,65. Какой размер конденсатора в кВАр требуется, чтобы повысить коэффициент мощности (P.F) до единицы (1)? И сколько еще кВт может выдать генератор при той же нагрузке в кВА при улучшении P.F.

Решение № 1 (Простой метод таблицы с использованием Таблица Несколько )

Подача кВт = 650 кВт

Из таблицы 1, множитель для улучшения коэффициента мощности с 0.65 к единице (1) составляет 1,169

Требуемый конденсатор кВАр для улучшения коэффициента мощности с 0,65 до единицы (1).

Требуемый конденсатор, кВАр = кВт x Таблица 1, множитель 0,65 и 1,0

= 650 кВт x 1,169

= 759,85 кВАр

Мы знаем, что P.F = Cosθ = кВт / кВА. . .or

кВА = кВт / Cosθ

= 650 / 0,65 = 1000 кВА

Когда коэффициент мощности повышен до единицы (1)

Количество кВт = кВА x Cosθ

= 1000 x 1 = 1000 кВт

Следовательно увеличенная мощность от генератора

1000 кВт — 650 кВт = 350 кВт

Решение № 2 (классический метод расчета)

Подача кВт = 650 кВт

Оригинал P. F = Cosθ 1 = 0,65

Конечная P.F = Cosθ 2 = 1

θ 1 = Cos -1 = (0,65) = 49 ° 0,45; Tan θ 1 = Tan (41 ° .24) = 1,169

θ 2 = Cos -1 = (1) = 0 °; Tan θ 2 = Tan (0 °) = 0

Требуемый конденсатор, кВАр для улучшения коэффициента мощности с 0,75 до 0,90

Требуемый конденсатор, кВАр = P (Tan θ 1 — Tan θ 2 )

= 650 кВт ( 1.169–0)

= 759.85 кВАр

Как рассчитать емкость конденсатора в микрофарадах и кВАр?

Следующие методы показывают, что определяет необходимое значение емкости конденсаторной батареи как в кВАр, так и в микрофарадах . Кроме того, решенные примеры также показывают, что как преобразовать емкость конденсатора в микрофарадах в кВАр и кВАр в микрофарады для P.F. Таким образом, конденсаторная батарея подходящего размера может быть установлена ​​параллельно каждой стороне фазовой нагрузки для получения заданного коэффициента мощности.

Пример: 3

Однофазный двигатель с напряжением 500 вольт 60 c / с принимает ток полной нагрузки 50 ампер с запаздыванием по коэффициенту мощности 0,86. Коэффициент мощности двигателя необходимо повысить до 0,94, подключив к нему батарею конденсаторов. Рассчитать требуемую емкость конденсатора как в кВАр, так и в мк-фарадах?

Решение:

(1) Найти требуемую емкость емкости в кВАр для улучшения коэффициента мощности с 0,86 до 0,94 (два метода)

Решение № 1 (метод таблицы)

Двигатель Вход = P = V x I x Cosθ

= 500 В x 50 А x 0.86

= 21,5 кВт

Из таблицы, множитель для повышения коэффициента мощности с 0,86 до 0,94 составляет 0,230

Требуемый конденсатор, кВАр для повышения коэффициента мощности с 0,86 до 0,94

Требуемый конденсатор кВАр = кВт x табличный множитель 0,86 и 0,94

= 21,5 кВт x 0,230

= 4,9 кВАр

Решение № 2 (метод расчета)

Вход двигателя = P = V x I x Cosθ

= 500 В x 50 A x 0. 86

= 21,5 кВт

Фактический или существующий коэффициент мощности = Cosθ 1 = 0,86

Требуемый или целевой коэффициент мощности = Cosθ 2 = 0,94

θ 1 = Cos -1 = (0,86) = 30,68 °; Tan θ 1 = Tan (30,68 °) = 0,593

θ 2 = Cos -1 = (0,95) = 19,94 °; Tan θ 2 = Tan (19,94 °) = 0,363

Требуемый конденсатор, кВАр для улучшения коэффициента мощности с 0,86 до 0,95

Требуемый конденсатор, кВАр = P в кВт (Tan θ 1 — Tan θ 2 )

= 21.5 кВт (0,593 — 0,363)

= 4,954 кВАр

(2) Найти требуемую емкость в фарадах для повышения коэффициента мощности с 0,86 до 0,97 (два метода)

Решение № 1 (метод таблицы)

Мы уже рассчитали требуемую емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады с помощью этой простой формулы

Требуемая емкость конденсатора в фарадах / микрофарадах

  • C = кВАр / (2π x f x В 2 ) в Фараде
  • C = кВАр x 10 9 / (2π x f x В 2 ) в Микрофараде

Подставление значений в формулу выше

= (4. 954 кВАр) / (2 x π x 60 Гц x 500 2 В)

= 52,56 мкФ

Решение № 2 (метод расчета)

кВАр = 4,954… (i)

Мы знаем который;

I C = V / X C

Тогда как X C = 1 / 2π x f x C

I C = V / (1 / 2π x f x C)

I C = V x 2π x f x C

= (500V) x 2π x (60 Гц) x C

I C = 188495.5 x C

And,

kVAR = (V x I C ) / 1000… [kVAR = (V x I) / 1000]

= 500V x 188495,5 x C

I C = 94247750 x C… (ii)

Приравнивая уравнения (i) и (ii), мы получаем

94247750 x C = 4,954 кВАр x C

C = 4,954 кВАр / 94247750

C = 78,2 мкФ

Пример 4

Какое значение емкости должно быть подключено параллельно с нагрузкой 1 кВт при 70% отстающем коэффициенте мощности от источника 208 В, 60 Гц, чтобы поднять общий коэффициент мощности до 91%.

Решение:

Вы можете использовать метод таблицы или метод простого расчета, чтобы найти требуемое значение емкости в фарадах или кВАр для увеличения коэффициента мощности с 0,71 до 0,97. Поэтому в этом случае мы использовали метод таблицы.

P = 1000 Вт

Фактический коэффициент мощности = Cosθ 1 = 0,71

Требуемый коэффициент мощности = Cosθ 2 = 0,97

Из таблицы, множитель для улучшения коэффициента мощности с 0,71 до 0,97 составляет 0,741

Требуемый конденсатор кВАр до улучшить П.F от 0,71 до 0,97

Требуемый конденсатор кВАр = кВт x Табличный множитель 0,71 и 0,97

= 1 кВт x 0,741

= 741 ВАр или 0,741 кВАр (требуемое значение емкости в кВАр)

Ток в конденсаторе =

I C = Q C / V

= 741 кВАр / 208 В

= 3,56 A

И

X C = V / I C

= 208 В / 3,76 = 58,42 Ом

C = 1 / (2π x f x X C )

C = 1 (2π x 60 Гц x 58. 42 Ом)

C = 45,4 мкФ (требуемое значение емкости в фарадах)

Конденсатор, кВАр в мкФарад и мк-фарад в кВАр Преобразование

Следующие формулы используются для расчета и преобразования конденсатора кВАр в Фарады и наоборот.

Требуемый конденсатор в кВАр

Конденсатор преобразовывает фарады и микрофарады в вар, кВАр и мВАр.

  • VAR = C x 2π x f x V 2 x 10 -6 … VAR
  • VAR = C в мкФ x f x В 2 / (159.155 x 10 3 )… в барр. = C в мкФ x f x V 2 ÷ (159,155 x 10 6 )… в кВАр
  • MVAR = C x x f x В 2 x 10 -12 … в МВАр
  • МВАр = C в мкФ x f x В 2 ÷ (159. 155 x 10 9 )… в МВАр

Требуемый конденсатор в Фарадах / Микрофарадах.

Конденсатор преобразователя, кВАр в фарадах и микрофарадах

  • C = кВАр x 10 3 / 2π x f x В 2 … в фарадах
  • C = 159,15 Q в кВАр / f x В 2 … в Фарадах
  • C = кВАр x 10 9 / (2π x f x В 2 ) … в микрофарадах
  • C = 159.155 x 10 6 x Q в кВАр / f x В 2 … в микрофарадах

Где:

Полезно знать:

Ниже приведены важные электрические формулы используется при расчете улучшения коэффициента мощности.

Активная мощность (P) в ваттах:

  • кВт = кВА x Cosθ
  • кВт = л.с. x 0,746 или (л.с. x 0,746) / КПД… (л.с. = мощность двигателя в лошадиных силах)
  • кВт = √ (кВА 2 — кВАр 2 )
  • кВт = P = V x I Cosθ… (однофазный)
  • кВт = P = √3x V x I Cosθ… (трехфазный межфазный)
  • кВт = P = 3x V x I Cosθ… (трехфазная фаза)

Полная мощность (S) в ВА:

  • кВА = √ (кВт 2 + кВАр 2 )
  • кВА = кВт / Cosθ

Реактивная мощность (Q) в ВА:

  • кВАр = √ (кВА 2 — кВт 2 )
  • кВАр = C x (2π x f x В 2 )

Коэффициент мощности (от 0.От 1 до 1)

  • Коэффициент мощности = Cosθ = P / VI… (однофазный)
  • Коэффициент мощности = Cosθ = P / (√3x V x I)… (трехфазный межфазный)
  • Коэффициент мощности = Cosθ = P / (3x V x I)… (трехфазная линия на нейтраль)
  • Коэффициент мощности = Cosθ = кВт / кВА… (как однофазный, так и трехфазный)
  • Коэффициент мощности = Cosθ = R / Z… (сопротивление / Импеданс)

И

  • X C = 1 / (2π x f x C)… (X C = емкостное реактивное сопротивление)
  • I C = V / X C … (I = V / R)

Связанные сообщения:

Калькуляторы размера конденсаторной батареи и коррекции коэффициента мощности

Если два вышеупомянутых метода кажутся немного сложными (что, по крайней мере, не должно быть), вы можете затем использовать следующие Онлайн калькуляторы коэффициента мощности кВАр и микрофарад, сделанные нашей командой для вас.

Таблица размеров конденсаторов и таблица для коррекции коэффициента мощности

Следующая таблица коррекции коэффициента мощности может использоваться, чтобы легко найти правильный размер конденсаторной батареи для желаемого улучшения коэффициента мощности. Например, если вам нужно улучшить существующий коэффициент мощности с 0,6 до 0,98, просто посмотрите на множитель для обоих цифр в таблице, равный 1,030. Умножьте это число на существующую активную мощность в кВт. Вы можете найти реальную мощность, умножив напряжение на ток и существующий коэффициент мощности i.е. P в ваттах = напряжение в вольтах x ток в амперах x Cosθ 1 . Таким простым способом вы найдете требуемое значение емкости в кВАр, которое необходимо для получения желаемого коэффициента мощности.

Таблица — от 0,01 до 0,25 Таблица — от 0,26 до 0,50 Таблица — от 0,51 до 0,75 Таблица — от 0,76 до 1,0

Вот вся таблица, если вам ее нужно скачать в качестве справки.

Вся таблица — от 0,10 до 1,0 (Щелкните изображение, чтобы увеличить)

Похожие сообщения

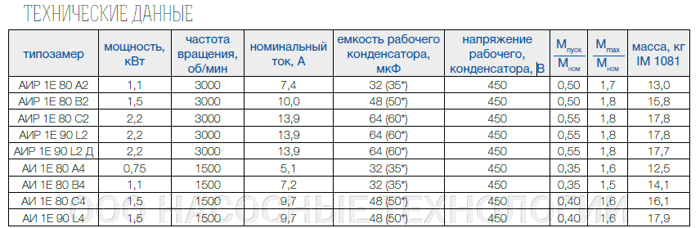

Таблица конденсаторов однофазных двигателей

Определение размеров однофазных конденсаторов Центр электротехники.

Выбор пускового конденсатора электродвигателя.

Abm Greiffenberger Antriebstechnik GmbH Асинхронный.

Как определить размер конденсатора в квар F для улучшения Pf.

Elkon Capacitors Capacitors Производство Турция.

Электротехнический центр по определению размеров однофазных конденсаторов.

Таблица размеров конденсаторов однофазных двигателей Pdf Www.

Сопротивление обмотки столбца за столбцом в Омах Помощь Франклина.

Как определить размер конденсатора в квар F для улучшения Pf.

Схема подключения асинхронного двигателя однофазного конденсатора с пуском.

Работа трехфазного двигателя на однофазных электродвигателях.

Форумы по дереву.

Plant Engineering Как правильно управлять трехфазным двигателем.

Таблица размеров самых популярных конденсаторов однофазных двигателей Pdf 2019.

Каталог электрических схем однофазного асинхронного двигателя

Оф.

Почему в вентиляторах Quora используется конденсатор.

То есть стандартный однофазный конденсаторный электродвигатель серии JY Купить чугунный электродвигатель Elctric Motor Motors Электрический продукт на Alibaba Com.

Руководство по конденсатору пускового конденсатора двигателя.

Электрические схемы однофазных двигателей Каталог схем.

43 Уникальная таблица конденсаторов компрессора Copeland Мебель для дома.

Выбор конденсатора при преобразовании трехфазного двигателя переменного тока в.

Проведение расчета пускового конденсатора двигателя, сайт Mutenkaseikatu.

Конденсатор переменного тока для регулирования скорости однофазной сети.

Однофазный конденсатор серии My Series, работающий в асинхронном режиме, алюминий.

Конденсаторы Mkp для электродвигателей 2 Uncommon Single.

Расчет мощности конденсатора мощностью от л.с. до кВт для двигателя Hindi.

Подключите 2 конденсатора Можете ли вы подключить 2 конденсатора 2020 03 22.

Схема подключения асинхронного двигателя однофазного конденсатора с пуском.

Выбор пускового конденсатора электродвигателя.

Подключение пускового конденсатора Избавьтесь от проблемы со схемой подключения.

Асинхронный двигатель с конденсаторным пуском. Его принципиальная схема.

Электрические схемы однофазных двигателей Каталог схем.

Схемы электрических соединений конденсаторного двигателя Онлайн.

Перемотка и ремонт электродвигателя 45 ступеней.

В чем разница между двигателями переменного тока постоянного и переменного тока.

Схема пускового конденсатора Избавьтесь от проблемы со схемой подключения.

Схема электрических соединений электродвигателя Каталог схем.

Схема стартера двигателя

2-фазный Преобразование трехфазного двигателя в однофазный.

Как подключить рабочий конденсатор к проводке конденсатора вентилятора двигателя.

Типы однофазных асинхронных двигателей Javatpoint.

Основная причина неисправностей однофазного двигателя Fluke.

Трехфазный двигатель работает от однофазного источника питания Gohz Com.

Способы пуска цепей однофазных двигателей с защитой.

Основы электрооборудования Тепловая защита Электр.

Как рассчитать требуемую мощность КВА Рейтинг или.

Типы однофазных асинхронных двигателей Однофазные.

Схема подключения однофазного двигателя прямого обратного хода 1 в 2019 г.

Как выбрать конденсатор Select Start Run Capacitor Выбор конденсатора двигателя.

Однофазные асинхронные двигатели | Двигатели переменного тока

Трехфазный двигатель может работать от однофазного источника питания. Однако он не запускается самостоятельно. Его можно запустить вручную в любом направлении и набрать скорость за несколько секунд. Он будет развивать только 2/3 номинальной мощности 3-φ, потому что одна обмотка не используется.

Двигатель с 3 фазами работает от мощности 1 фазы, но не запускается

Одинарная катушка однофазного двигателя

Одиночная катушка однофазного асинхронного двигателя создает не вращающееся магнитное поле, а пульсирующее поле, достигающее максимальной напряженности при электрическом напряжении 0 ° и 180 °.

Однофазный статор создает невращающееся пульсирующее магнитное поле

Другая точка зрения заключается в том, что одиночная катушка, возбуждаемая однофазным током, создает два вектора магнитного поля, вращающихся в противоположных направлениях, совпадающих дважды за оборот при 0 ° (рисунок выше-a) и 180 ° (рисунок e). Когда векторы поворачиваются на 90 ° и -90 °, они отменяются на рисунке c.

При 45 ° и -45 ° (рисунок b) они частично складываются по оси + x и сокращаются по оси y.Аналогичная ситуация существует на рисунке d. Сумма этих двух векторов — это вектор, неподвижный в пространстве, но чередующийся во времени. Таким образом, пусковой крутящий момент не создается.

Однако, если ротор вращается вперед со скоростью немного меньшей, чем синхронная скорость, он будет развивать максимальный крутящий момент при 10% скольжении относительно вектора прямого вращения. Меньший крутящий момент будет развиваться выше или ниже 10% скольжения.

Ротор будет испытывать скольжение на 200% — 10% относительно вектора магнитного поля, вращающегося в противоположных направлениях.Небольшой крутящий момент (см. Кривую зависимости крутящего момента от скольжения), за исключением двукратной пульсации частоты, вырабатывается вектором встречного вращения. Таким образом, однофазная катушка будет развивать крутящий момент после запуска ротора.

Если ротор запускается в обратном направлении, он будет развивать такой же большой крутящий момент, поскольку он приближается к скорости вращающегося в обратном направлении вектора.

Однофазные асинхронные двигатели имеют медную или алюминиевую короткозамкнутую клетку, встроенную в цилиндр из стальных пластин, типичных для многофазных асинхронных двигателей.

Двигатель с постоянным разделением конденсаторов

Одним из способов решения проблемы с однофазным двигателем является создание двухфазного двигателя, получающего двухфазное питание от однофазного. Для этого требуется двигатель с двумя обмотками, разнесенными друг от друга на 90 ° , электрический, питаемый двумя фазами тока, смещенными во времени на 90 ° . Это называется конденсаторным двигателем с постоянным разделением.

Асинхронный двигатель с постоянным разделением конденсаторов

Этот тип двигателя подвержен увеличенной величине тока и сдвигу во времени назад, когда двигатель набирает скорость, с пульсациями крутящего момента на полной скорости.Решение состоит в том, чтобы уменьшить емкость конденсатора (импеданс), чтобы минимизировать потери.

Потери меньше, чем у двигателя с экранированными полюсами. Эта конфигурация двигателя хорошо работает до 1/4 лошадиных сил (200 Вт), хотя обычно применяется к двигателям меньшего размера. Направление двигателя легко изменить, включив конденсатор последовательно с другой обмоткой. Этот тип двигателя может быть адаптирован для использования в качестве серводвигателя, описанного в другом месте этой главы.

Однофазный асинхронный двигатель со встроенными катушками статора

Однофазные асинхронные двигатели могут иметь катушки, встроенные в статор двигателей большего размера. Тем не менее, меньшие размеры требуют меньшего количества сложностей для создания концентрированных обмоток с выступающими полюсами.

Асинхронный двигатель с конденсаторным пуском

На рисунке ниже конденсатор большего размера может использоваться для пуска однофазного асинхронного двигателя через вспомогательную обмотку, если он отключается центробежным переключателем, когда двигатель набирает скорость. Кроме того, во вспомогательной обмотке может быть намного больше витков из более тяжелого провода, чем в двигателе с разделенным сопротивлением, чтобы уменьшить чрезмерное повышение температуры.

В результате для тяжелых нагрузок, таких как компрессоры кондиционеров, доступен больший пусковой крутящий момент. Эта конфигурация двигателя работает настолько хорошо, что доступна в многомощных (несколько киловаттных) размерах.

Асинхронный двигатель с конденсаторным пуском

Асинхронный двигатель с конденсаторным двигателем

Вариант двигателя с конденсаторным пуском (рисунок ниже) заключается в запуске двигателя с относительно большим конденсатором для высокого пускового момента, но с оставлением конденсатора меньшей емкости на месте после запуска для улучшения рабочих характеристик, не потребляя чрезмерного тока. Дополнительная сложность конденсаторного двигателя оправдана для двигателей большего размера.

Асинхронный двигатель с конденсаторным двигателем

Пусковой конденсатор двигателя может быть неполярным электролитическим конденсатором с двойным анодом, который может представлять собой два последовательно соединенных поляризованных электролитических конденсатора + к + (или — к -). Такие электролитические конденсаторы переменного тока имеют такие высокие потери, что их можно использовать только в прерывистом режиме (1 секунда во включенном состоянии, 60 секунд в выключенном состоянии), например, при запуске двигателя.

Конденсатор для работы двигателя должен быть не электролитического типа, а из полимера с меньшими потерями.

Асинхронный двигатель с двухфазным электродвигателем с сопротивлением

Если во вспомогательной обмотке гораздо меньше витков, меньший провод размещен под углом 90 ° к главной обмотке, он может запустить однофазный асинхронный двигатель. При более низкой индуктивности и более высоком сопротивлении ток будет испытывать меньший фазовый сдвиг, чем основная обмотка.

Может быть получено около 30 ° разности фаз.Эта катушка создает умеренный пусковой момент, который отключается центробежным переключателем на 3/4 синхронной скорости. Эта простая (без конденсатора) конструкция хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), управляющих легко запускаемыми нагрузками.

Асинхронный двигатель с разделенным фазным сопротивлением

Этот двигатель имеет больший пусковой крутящий момент, чем двигатель с экранированными полюсами (следующий раздел), но не такой большой, как двухфазный двигатель, построенный из тех же частей.Плотность тока во вспомогательной обмотке настолько высока во время пуска, что последующий быстрый рост температуры исключает частый перезапуск или медленные пусковые нагрузки.

Корректор коэффициента мощности Nola

Фрэнк Нола из НАСА предложил корректор коэффициента мощности для повышения эффективности асинхронных двигателей переменного тока в середине 1970-х годов. Он основан на предположении, что асинхронные двигатели неэффективны при нагрузке ниже полной. Эта неэффективность коррелирует с низким коэффициентом мощности.

Коэффициент мощности меньше единицы возникает из-за тока намагничивания, необходимого для статора.Этот фиксированный ток составляет большую долю от общего тока двигателя по мере уменьшения нагрузки двигателя. При небольшой нагрузке полный ток намагничивания не требуется. Его можно уменьшить, уменьшив подаваемое напряжение, улучшив коэффициент мощности и эффективность.

Корректор коэффициента мощности определяет коэффициент мощности и снижает напряжение двигателя, тем самым восстанавливая более высокий коэффициент мощности и уменьшая потери.

Поскольку однофазные двигатели примерно в 2–4 раза менее эффективны, чем трехфазные двигатели, существует потенциальная экономия энергии для двигателей 1-φ.Для полностью нагруженного двигателя нет экономии, поскольку требуется весь ток намагничивания статора.

Напряжение не может быть уменьшено. Но есть потенциальная экономия от менее чем полностью загруженного двигателя. Двигатель с номинальным напряжением 117 В переменного тока рассчитан на работу при напряжении от 127 В переменного тока до 104 В переменного тока. Это означает, что он не полностью загружен при работе с напряжением более 104 В переменного тока, например, с холодильником на 117 В переменного тока.

Контроллер коэффициента мощности может безопасно снизить сетевое напряжение до 104–110 В переменного тока.Чем выше начальное напряжение в сети, тем больше потенциальная экономия. Конечно, если энергокомпания подаст напряжение ближе к 110 В переменного тока, двигатель будет работать более эффективно без каких-либо дополнительных устройств.

Любой практически неработающий однофазный асинхронный двигатель с 25% FLC или менее является кандидатом на использование PFC. Однако он должен работать большое количество часов в год. И чем больше времени он простаивает, как на пилораме, штамповочном прессе или конвейере, тем выше вероятность оплаты контроллера через несколько лет эксплуатации.

За него должно быть втрое легче платить по сравнению с более эффективным 3-φ-двигателем. Стоимость PFC не может быть возмещена для двигателя, работающего всего несколько часов в день.

Резюме: Однофазные асинхронные двигатели

  • Однофазные асинхронные двигатели не могут запускаться самостоятельно без вспомогательной обмотки статора, приводимой в действие противофазным током около 90 ° . После запуска вспомогательная обмотка необязательна.
  • Вспомогательная обмотка конденсаторного двигателя с постоянным разделением каналов имеет конденсатор, включенный последовательно с ней во время пуска и работы.
  • Асинхронный двигатель с конденсаторным запуском имеет только конденсатор, включенный последовательно со вспомогательной обмоткой во время запуска.
  • Конденсаторный двигатель обычно имеет большой неполяризованный электролитический конденсатор, включенный последовательно со вспомогательной обмоткой для запуска, а затем меньший неэлектролитический конденсатор во время работы.
  • Вспомогательная обмотка двигателя с разделенным фазным сопротивлением развивает разность фаз по сравнению с основной обмоткой во время пуска из-за разницы в сопротивлении.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

3phconv

3phconv


K3PGP
. Экспериментатор . Уголок

Дом Астрономия Велосипед Строительство Лазер Moonbounce Программное обеспечение Гость Разное


Одноместный в 3-фазное преобразование мощности

Это сборник данные, полученные по моему запросу, отправлены в MOON-NET.

——

От кого: K3PGP — Джон
Кому: [email protected]
Тема: Трехфазное питание от однофазного источника?
Дата: вторник, 23 марта 1999 г., 17:50

Я видел упоминание о людях, использующих трехфазный двигатель и батарея конденсаторов
для создания трехфазного напряжения 208 В переменного тока от однофазного 220 В переменного тока линия. В одном конкретном случае
я видел двигатель мощностью 15 л.с., который использовался для питания 208 Vac при 25
ампер на каждую ногу к источнику питания передатчика.Источник был единым фаза 220
Vac. К сожалению, я не могу получить более подробную информацию.

Кто-нибудь знает, как для этого подключен мотор? Как мне определить
двигатель какого размера мне нужен, а также подключение и стоимость конденсаторы?

К сожалению, у меня есть незавершенный проект EME, требующий трех фаза 208
В перем. тока при прибл. 25 ампер на ногу. Все, что доступно на на участке
однофазное 220в. Любая помощь будет оценена.

Спасибо…

Джон — K3PGP
http://www.k3pgp.org

— = = —
——

Ответов было получено от:

Кен W6GHV, Джим N9JIM ex-WB9AJZ, Майк Мерфи KA8ABR, Том W2DRZ, Расс K2TXB, Кент Д. О’Делл KA2KQM, Оливье CT1FWC / F6HGQ, Стэн WA1ECF, Майк WD0CTA, Том KB2BAH, Клифф K7RR, Дэйв N7DB и Тед VE3BQN.

Ниже приводится краткое изложение эти ответы. Хотя многое из этого относится к работающим двигателям та же система может применяться для работы любого трехфазного оборудования в том числе передатчики от однофазного источника.

Если я кого-то упустил или проиграл чтобы отдать должное, дайте мне знать!


Ответ на мой вопрос — Y-E-S, и основная идея была лучшей. резюмирован Russ K2TXB и размещен ниже.

ПРИМЕЧАНИЕ: При таком подключении двигатель НЕ Начните. Будет только гудеть. Вам нужно намотать веревку на вал и вручную запустить его, как двигатель газонокосилки. Другой вариант — конденсаторный пуск, описанный в следующая статья.

Для тех из вас, кто хочет более подробно в следующей подборке статей. я обновлю эту статью, как только мой двигатель мощностью 15 л.с. У меня есть шанс провести несколько реальных тестов с его помощью 3-х фазный источник питания передатчика.


Используется много качества промышленные машины доступны по привлекательным ценам, Трехфазные электродвигатели. В большинстве жилых домов нет доступ к 3-х фазной электросети по разумной цене. Если строитель домашнего магазина решает использовать эти машины, они должны либо замените трехфазные двигатели однофазными двигателями или найдите способ использовать однофазное питание в своем доме для их работы.Этот статья объясняет, как построить вращающийся фазовый преобразователь, который будет преобразовать однофазную электрическую мощность 220 В переменного тока в трехфазную 220 VAC для питания вашего промышленного оборудования.

Безопасность должна быть вашим первым делом проблема, и любая электрическая проводка должна соответствовать местным электрический код. При этом некоторые типичные размеры проводов, будут описаны методы защиты от перегрузки и короткого замыкания. чтобы вы начали. Также металлический каркас моторов и вашего машины должны быть заземлены. Это защитное заземление обычно не провести любое электричество.Он присутствует в случае, если токопроводящий проводник случайно задевает металлический каркас. Это обеспечивает путь с низким сопротивлением, по которому электричество течет вместо того, чтобы идти через ваше тело на землю.

Есть два основных типа фазовых преобразователей на рынке, которые позволят использовать 3-фазные двигатели для работы с однофазным входом преобразователя. Эти типы называются статическими и поворотными. Статический преобразователь в основном только цепь пуска, которая после запуска двигателя отключается и позволяет двигателю работать на однофазном питании. В Недостатком этого способа является то, что токи обмоток двигателя будет очень неуравновешенным, и двигатель не сможет работать выше примерно двух третей его номинальной мощности. Роторный преобразователь обеспечивает ток во всех 3 фазах и, хотя и не идеально, позволяют двигателю обеспечивать всю или почти всю свою номинальную мощность. Если коэффициент обслуживания двигателя составляет от 1,15 до 1,25, вам следует иметь возможность использовать полную номинальную мощность. Фактор обслуживания может быть находится на паспортной табличке двигателя и обычно обозначается аббревиатурой S.F. Причины, по которым электроэнергия не идеальна, носят технический характер. и может включать небольшой дисбаланс напряжения и тока, например а также фазовые углы между фазами не идеальны. В балансировка напряжения и тока проста, если у вас есть доступ к вольтметру или, желательно, амперметру клещевого типа. Но даже если у вас нет этих измерителей, используя приблизительные значения рабочих конденсаторов, указанных в этой статье, токи должны будьте рядом, и вы сможете получить почти полную мощность от ваши 3-х фазные двигатели.

Терминология, используемая для описанные части фазового преобразователя нуждаются в пояснении. В вращающаяся часть вращающегося фазового преобразователя — стандартная трехфазная Электродвигатель называется холостым. Это называется так потому, что как правило, его вал не имеет механической нагрузки. С подача однофазного питания на трехфазный двигатель не запустит его вращающийся, средство для запуска холостого двигателя, вращающегося около номинального скорость нужна. Это можно сделать несколькими способами. Трос можно использовать небольшой однофазный электродвигатель, или можно использовать пусковой конденсатор.Если используются механические средства, мощность на холостой ход не подается до тех пор, пока двигатель не будет вращается, и трос или питание однофазного двигателя удаленный. Для балансировки напряжений и токов в 3 фазах на выходе можно использовать пару рабочих конденсаторов. Выключатель требуется большинством местных электрических норм для каждой части оборудование. Если вилка и розетка используются для подключения питания к оборудования, это соответствует требованиям отключения. Перегрузка защита требуется для каждого двигателя.Это может быть встроено в мотор или предоставляется отдельно. Проверьте паспортную табличку двигателя, если не сказано встроенная защита от перегрузки, значит она должна быть поставляется отдельно. Обычно тепловое реле перегрузки и магнитный контактор используется для управления двигателем. В магнитный контактор — это сверхмощное реле для включения двигателей и выкл. Он разработан для работы с высокими пусковыми токами моторы. Также доступны механические (ручные) контакторы. с тепловой защитой от перегрузки в составе выключателя.Для цель этой статьи два провода, несущие одну фазу Электропитание 220 В переменного тока будет называться линиями 1 и 2. Они соединены к клеммам 1 и 2 холостого двигателя соответственно. Провод поступающий с третьего вывода холостого двигателя будет называться строка 3.

Для построения роторной фазы преобразователь следуйте общей схеме, показанной ниже:

Рисунок 1

Однофазный 220 В переменного тока ввод вводится в строках 1 и 2, обозначенных L1 и L2 на рисунке. 1.Предохранители картриджа с выдержкой времени используются для короткого замыкания охрана. 1R-1 и 1R-2 — главные контакты для магнитного контактор (силовое реле). Катушка для этого реле обозначается 1R. Рабочие конденсаторы подключены между линиями 1-3 и 2-3. В перегрузки являются частью теплового реле перегрузки с нормальным замкнутый контакт с маркировкой OL-1. Этот контакт откроется, если есть сработала перегрузка. Открытие этого контакта отключает поток ток через цепь управления 120 В переменного тока, отключающую катушку 1р.Клеммы холостого двигателя имеют маркировку T1, T2 и T3. В Схема запуска использует реле 2R и его контакт 2R-1 для подключения пусковой конденсатор между линиями 1 и 3, в то время как кнопка пуска удерживается. В цепи управления вспомогательный контакт реле 1, обозначенный 1R-X, поддерживает питание катушки 1R после запуска. кнопка отпущена. 3-фазная выходная мощность подключена после главных контактов (1R-1 и 1R-2), чтобы питание от линий 1 и 2 не подключены к выходу, если фаза конвертер работает.

Более простая альтернатива, что исключает отдельную цепь запуска, а также устраняет набор рабочих конденсаторов между линиями 2-3 называется самостоятельным пусковой фазовый преобразователь. Этот дизайн обсуждается позже в этом статья.

Выберите размер провода на основе от тока, который будет течь в проводе. Таблица 1 может использоваться для руководства и основан на трехфазных двигателях 220 В переменного тока и 125% ток на паспортной табличке двигателя. Используйте только медный провод минимального размера. из №14. Допускается использование провода большего диаметра, чем указано в таблице. 1.

Стол 1
Минимальный предлагаемый провод размеры.

Двигатель
л.с.

Двигатель
Ток

Проволока
Размер

1/2

2. 0

№ 14

3/4

2,8

№ 14

1.0

3,6

№ 14

2.0

6,8

№ 14

3,0

9,6

№ 14

5,0

15,2

№ 12

7. 5

22,0

# 10

Если длина провода длиннее используется более 50 футов, например, от панели автоматического выключателя до фазовый преобразователь, выберите размер провода, чтобы сохранить напряжение падение в проводе менее 3 процентов. Не забудьте добавить токи всех устройств, которые будут получать энергию от этого питающего провода. Таблица 2 может использоваться в качестве руководства и основана на медном проводе.

Стол 2
Минимальный рекомендуемый размер провода для низкого падения напряжения. Амперы против футов.

Ток
в амперах

60
Ft

90
Ft

120
Ft

150
Ft

180
Ft

210
Ft

5

№ 14

№ 14

№ 14

№ 14

№ 14

№ 14

6

№ 14

№ 14

№ 14

№ 14

№ 14

№ 12

7

№ 14

№ 14

№ 14

№ 14

№ 12

№ 12

8

№ 14

№ 14

№ 14

№ 12

№ 12

№ 12

9

№ 14

№ 14

№ 12

№ 12

# 10

# 10

10

№ 14

№ 14

№ 12

№ 12

# 10

# 10

12

№ 14

№ 12

№ 12

# 10

# 10

# 10

14

№ 12

№ 12

# 10

# 10

# 10

№ 8

16

№ 12

№ 12

# 10

# 10

# 10

№ 8

18

# 10

# 10

# 10

№ 8

№ 8

№ 8

20

# 10

# 10

# 10

№ 8

№ 8

№ 8

25

# 10

# 10

№ 8

№ 8

# 6

# 6

30

№ 8

№ 8

№ 8

# 6

# 6

# 6

Выбор холостого двигателя это первый шаг. Это должен быть трехфазный двигатель, рассчитанный на работу. при доступном сетевом напряжении и частоте, обычно 220 VAC, 60 Гц. Фазовые преобразователи, протестированные здесь, были звездой (звездой). ранить. Некоторые двигатели имеют треугольную обмотку. Многие моторы имеют более 3 провода, так что его можно подключить более чем к одному напряжению. Двойной Двигатели с обмоткой под напряжением обычно имеют 9 выводов, как показано ниже.

Рисунок 2

Проверьте паспортную табличку двигателя, если для напряжения указано 220/440, то его можно подключить в одну сторону для 220 вольт и другой способ на 440 вольт.Если вы не уверены, отсоедините все провода и измерьте сопротивление между проводами и сравните с рис. 2. Тот же двигатель будет иметь силу тока указан как 15 / 7,5, что означает, что он потребляет 15 ампер при подключении для 220 В переменного тока и 7,5 А при подключении для 440 В переменного тока. Рейтинг скорости не важно; от 1100 до 3600 об / мин все в порядке. Выше скорость может дать немного лучшие углы фазы, но чем ниже скорость вообще легче завести. Двигатели на шариковых подшипниках рекомендуется вместо двигателей с подшипниками скольжения.Если мотор имеет масляные колпачки, это подшипник скольжения, если в нем есть смазка фитинги или их отсутствие вообще, это шарикоподшипник. Вращение двигатель, чтобы убедиться, что подшипники исправны. Также при покупке Используемый двигатель подключите омметр между каждым проводом и рамой, чтобы убедитесь в отсутствии коротких замыканий. Это признак того, что изоляция внутри двигателя неисправна. Для руководства стоимость бывшего в употреблении трехфазного двигателя мощностью 2 лошадиные силы или меньше должна быть около 20 долларов; для более крупных двигателей используйте около 10 долларов за каждую лошадиную силу.В Номинальная мощность холостого двигателя должна быть такой же или выше чем самый большой трехфазный двигатель, который вы будете использовать. Если у вас есть оборудование, которое запускается с нагруженным двигателем, например, воздушный компрессора, тогда мощность двигателя в 1,5 раза больше рекомендуемые.

Пусковой конденсатор должен быть рассчитанным как минимум на 250 В переменного тока. Недорогой электролитический тип может быть использован. Если холостой двигатель составляет 1 л.с. или меньше, тем больше дорогой маслонаполненный тип, используемый для рабочих конденсаторов, также может быть используется, потому что небольшие размеры не слишком дороги.Я Пусковой преобразователь фаз использует тот же набор маслозаполненных конденсаторы как пусковые, так и рабочие. В электролитический тип со временем потеряет емкость и поэтому следует покупать новые. Его можно определить по круглый, черный, пластиковый корпус. Рейтинг микрофарад должен быть выбирается номинальной мощностью холостого двигателя. Поскольку холостой двигатель запускается без механической нагрузки, размер не критично и для руководства от 50 до 100 мкФ на лошадиную силу будет работать. Больший рейтинг принесет мотор чтобы ускориться и потреблять больше тока при запуске. А 220- Пусковой конденсатор 250 В переменного тока, 270-324 мкФ, новый продается примерно за 15 долларов.

Рабочие конденсаторы необязательный. Конвертер без них будет нормально работать, однако вы может получить около 80% мощности от ваших трехфазных двигателей из-за низкого тока в третьей линии. Рабочие конденсаторы обычно рассчитаны на 330 или 370 В переменного тока. Маслонаполненный тип должен быть использовал. Они рассчитаны на непрерывный режим работы переменного тока, в то время как электролитического типа нет и может взорваться.Маслонаполненный тип не потеряет емкость с годами и поэтому может быть куплены б / у или излишки. Новый рабочий конденсатор на 50 мкФ может стоить 50 долларов при использовании или всего 7 долларов. Может быть определяется по металлическому корпусу и овальной форме (иногда прямоугольные или даже круглые.) Назначение рабочих конденсаторов — для балансировки напряжения и тока в 3 фазных линиях. Один комплект подключен между линиями 1 и 3. Другой подключен между строками 2 и 3. Набор может потребоваться, потому что если больше, чем нужно около 50 мкФ, два и более отдельных конденсатора должны быть подключены параллельно, чтобы получить желаемое значение.В лучший способ определить их размер — методом проб и ошибок, используя зажим введите амперметр на трехфазных линиях, а трехфазный двигатель Бег. Для идеального баланса каждый набор может иметь разное значение. Для справки или в случае отсутствия идеальной балансировки токов необходимо, рейтинг микрофарад можно оценить по мощности номинал холостого двигателя. Используя равную емкость от 12 до 16 микрофарад на каждую лошадиную силу должно давать удовлетворительный баланс.

Эффект бега конденсаторы на напряжение и ток в 3 фазных линиях показаны в цифра 3 и цифра 4 цифра 3 , холостому двигателю мощностью 3/4 л.с. требовалось около 18 мкФ между обе строки 1-3 и строки 2-3. На рисунке 4 для холостого двигателя мощностью 5 лошадиных сил требовалось около 70 микрофарады между фазами. Этот бездельник лучше всего был уравновешен 80 микрофарад между линиями 1-3 и 60 микрофарад между линиями 2-3, хотя 70 микрофарад между ними было незначительно хуже.

В течение текущего тесты балансировки 3-фазный двигатель только включал шпиндель токарный станок, металл не резался.Это должно было получить повторяемая, хоть и небольшая, нагрузка. В таблице 3 показан текущий баланс. с использованием различных рабочих конденсаторов.

Фаза самозапуска преобразователь использует емкость только между одной фазой (1-3) вместо использования 2 комплектов, как рекомендовано здесь. Результат попытки этого с тем же преобразователем фазы 5 лошадиных сил показан на рисунке 5. Баланс напряжений и токов улучшен по сравнению с режимом бездействия конденсаторы, но не так хорошо, как поместить емкость между ними строки 1-3 и строки 2-3. В любом случае, в качестве побочного преимущества, однофазный ток потребления, который включает как фазовый преобразователь и потребление мощности двигателя нагрузки также будет уменьшено резко, как показано на рисунке 6. Когда 3-фазные двигатели не были работал и только холостой ход, однофазный ток без пусковых конденсаторов составлял 14,8 ампер, а с пробегом конденсаторов это было всего 4,4 ампера, как показано треугольниками на Рисунок 6. Снижение тока на 70 процентов впечатляет, но из-за изменения коэффициента мощности фактическая потребляемая мощность изменилась только с 379 Вт до 295 Вт или 22%.

Стол 3
Токарный двигатель 1/2 л.с. токарный шпиндель Только.

  Однофазная линия
 Ампер Вольт пФ Вт Трехфазные линии
                              ------ Амперы ------ Емкость
                          Линия1 Линия2 Линия3 пФ Вт 1-3 2-3

17,22 246,2 0,16 685 2,37 2,42 0,43 0,45 289 0 0
15.85 246,7 0,16 627 2,27 2,33 0,59 0,43 279 10 10
10,13 246,6 0,22 545 1,91 2,09 1,29 0,39 279 50 50
 8,67 246,2 0,26 557 1,83 2,06 1,52 0,37 279 60 60
 7,15 245,6 0,29 512 1,68 2,00 1,72 0,32 240 70 70
 7,13 245,6 0,29 504 1,81 1,88 1,76 0,32 249 80 60



Убедиться, что размер не за горами пробег конденсаторов при резке металла, парочка точки данных были получены при скорости шпинделя 130 об / мин и подаче скорость 0. 004 дюйма / оборот при уменьшении диаметра из куска мягкой стали. Первоначальный диаметр составлял 1,850 дюйма. Первый проход 0,030 уменьшил диаметр вдвое до 1,790. Второй проход 0,060 начался с диаметра 1,790 и уменьшил его до 1,670. В таблице 4 перечислены результаты, показывающие баланс аналогичен тому, когда использовалась та же самая емкость, и шпиндель не резал металл.

Стол 4
60 мкФ между строками 1-3 и строки 2-3.

  Однофазная линия
       Ампер Вольт пФ Вт
  3-фазная линия
                   ----- Амперы ------
           Линия 1 Линия 2 Линия 3 пФ Вт

8,67 246,2 0,26 557 1,83 2,06 1,52 0,37 279 Только шпиндель
  8,71 247,1 0,26 565 1,83 2,08 1,53 0,40 303 0,030 дюйма
  8.85 247,1 0,30 648 1,90 2,18 1,58 0,50 387 0,060 дюйма



Показаны два реле. на схеме в фиг.1 . Реле № 1 является главным силовым реле и должно иметь Номинальная мощность двигателя, соответствующая размеру холостого двигателя. Эти часто называют магнитными контакторами. Он имеет два основных полюса для переключения однофазных линий 220 В переменного тока и вспомогательного набор контактов, используемых для фиксации катушки реле под напряжением когда главные контакты замкнуты.Холостой ход отключен нажатие кнопки остановки, которая размыкает цепь катушки вызывая размыкание контактора. Реле номер 2 используется для подключить пусковой конденсатор к цепи. Реле используется так что высокие пусковые токи не проходят через толчок кнопка. Можно использовать реле номинального тока двигателя или если номинальный ток используется реле, выберите на нем как минимум 2-х кратную паспортную табличку Текущий. Фактический ток зависит от размера запуска конденсатора и может быть оценен с помощью следующего уравнения.6 = 24,9 ампер

Электрические нормы требуют отключение для каждой единицы оборудования. Выключатель (или вилка) отделяет все токопроводящие жилы от линии Напряжение. Для однофазных систем 220 В переменного тока это 2 провода (2 полюсный переключатель), для 3-фазных систем это 3 провода (3-полюсный переключателя. ) Поскольку преобразователь фазы питается однофазным мощность может использоваться 2-полюсный разъединитель или 2 из 3 полюсов 3 полюсный переключатель. Каждая единица оборудования, использующая трехфазное питание также должен иметь собственный 3-полюсный рабочий выключатель.Многие из этих имеют предохранители как часть переключателя и называются предохранителями отключается. Это полезно для двигателей, поскольку перегрузка двигателя недостаточно защищает от короткого замыкания как предохранители. Использование временной задержки, патронные предохранители распространены с цепями двигателя. Некоторые местные правила разрешают использование отделения выключатель цепи или автоматический выключатель в качестве сервисного отключения для оборудования, если оно находится в пределах видимости оборудования. В отключение фазового преобразователя часто может удовлетворить это требование в домашних магазинах.

Холостой двигатель запущен первый и обычно оставляют работать, пока 3-фазные двигатели в магазин включается и выключается по мере необходимости. Более одного двигателя на время можно управлять, и каждый работающий двигатель будет действовать как фаза преобразователь для других, поэтому общая мощность может быть 2 в 3 раза больше холостого хода мотора лошадиных сил. Если используется ручной переключатель вместо магнитного контактора нажмите кнопку включения пусковой конденсатор должен удерживаться до того, как ручной переключатель будет включенный.Когда запускается холостой двигатель (около 1 секунды или меньше) затем отпускают кнопку пускового конденсатора.

Коммерческие поставщики статические преобразователи позволяют использовать статический преобразователь для запуска холостой двигатель, чтобы несколько двигателей могли работать одновременно. Однако некоторые из этих коммерческих устройств используют напряжение или ток. реле для включения пускового конденсатора. Если мотор рядом с размер холостого хода (для которого рассчитан статический преобразователь) составляет запускается, пусковой ток может понизить линейное напряжение на доли секунды и приведет к включению пускового конденсатора. Это может привести к перегрузке статического преобразователя, поскольку другие двигатели Бег. Рекомендуемый здесь дизайн не имеет этого ограничение, поскольку пусковой конденсатор задействован только тогда, когда оператор нажимает кнопку пуска.


Собственная Пусковой преобразователь фазы

Фаза самозапуска конвертер проще и дешевле, чем показанный конвертер в рисунок 1. A самозапуск Схема показана ниже.

Рисунок 7

Однако текущие и баланс напряжения на 3-фазном выходе больше зависит от нагрузки, поэтому что некоторый дисбаланс присутствует при нагрузках, отличных от какая емкость была выбрана.

Для многих магазинов маленький величина дисбаланса приемлема и большинство коммерческих роторных фазовые преобразователи относятся к самозапускаемому типу. Внутри одного коммерческие 2-х сильные роторно-фазовые преобразователи были два 30 конденсаторы микрофарад, подключенные параллельно, это эффективно 60 микрофарады. Так как между батареей конденсаторов прошло всего два провода. и двигатель, они должны быть подключены только к одной фазе. В преобразователь на 3 л.с. другого производителя, три на 40 мкФ использовались конденсаторы (всего 120 мкФ.)

Для простейшего преобразователя без отдельной пусковой цепи, используя 25-30 мкФ на мощность холостого хода между одной из входных линий и третьей (сгенерированная) линия обеспечит приемлемый фазовый преобразователь. Тоже малая емкость и холостой либо не заводится, либо начнется очень медленно. Поскольку обычно используются предохранители с выдержкой времени для защиты двигателя от короткого замыкания допускает некоторое превышение ток для запуска около 5 секунд, рекомендуется достаточно емкости, чтобы запустить холостой ход быстрее, чем это.Избыточная емкость приведет к тому, что трехфазные напряжения превысят входное линейное напряжение, особенно когда холостой ход не нагружен. В таблицах 5 и 6 показаны напряжения с различной емкостью для 5 Фазовый преобразователь л. с. и 3 л.с. соответственно. Токарный станок раньше нагрузка на преобразователь для испытаний в таблицах 5 и 6 имеет Мотор 1/2 л.с.; используемый сверлильный станок имеет двигатель мощностью 3/4 л.с. Как более Была приложена трехфазная нагрузка, напряжения на линиях 1-3 и 2-3 были уменьшены, как показано в таблицах. Также показано в таблицах 5 и 6 время, необходимое для запуска холостого хода.Сравните рисунок 4 и рисунок 5 и решите, улучшение балансировки выпуска стоит дополнительных усилий отдельная пусковая цепь, которая требуется, если одинаковая емкость подключен через обе линии 1-3 и 2-3.

Стол 5
Самозапускающийся холостой ход 5 л.с.

 Время пуска, 3-фазные напряжения
          Секунды L1-L2 L1-L3 L2-L3
120 микрофарад: 2,6 247,1 262,8 238,7 Без нагрузки
                         246.9 255,4 231,0 Токарный станок
                                       247.1 251.0 227.2 Токарный и сверлильный станок

130 мкФ: 1,6 246,9 264,8 243,7 Без нагрузки
                         246,6 258,6 234,8 Токарный станок
                                       246,2 253,7 229,8 Токарный и сверлильный станок

150 мкФ: 1,0 247,9 270,3 253,6 Без нагрузки
                         246,6 263,2 244,0 Токарный станок
                                        247,8 259,2 238,8 Токарный и сверлильный станок


Стол 6
Самозапускающийся холостой ход 3 л. с.

 Время пуска, 3-фазные напряжения
          Секунды L1-L2 L1-L3 L2-L3

 50 мкФ: 0,8 245,6 249,4 225,0 Без нагрузки
                         245,6 239,0 220,0 Токарный станок

 70 мкФ: 0,8 245,5 260,4 238,7 Без нагрузки

100 мкФ: 0,6 246,1 277,7 256,1 Без нагрузки
                         245,9 262,5 245,6 Токарный станок
                                       245,6 255,9 236,6 Токарный и сверлильный станок

120 микрофарад: 0,6 245.5 288,0 265,7 Без нагрузки
                         245,7 270,3 254,9 Токарный станок
                                       245,3 261,5 245,9 Станок токарный и сверлильный

Дом Астрономия Велосипед Строительство Лазер Moonbounce Программное обеспечение Гость Разное

Содержание этого сайта 1995-2012 K3PGP и авторов-составителей.

Однофазные промышленные двигатели

— как они работают?

Где бы мы были без электродвигателя?

Эти машины дали нам все, от освещения до охлаждения и даже сверхбыстрых электромобилей, и все это за счет преобразования электроэнергии в механическое движение. Существует много типов электродвигателей, но электродвигатели переменного тока остаются обычным явлением в промышленности благодаря своей элегантности и проверенным характеристикам. Эти двигатели используют переменный ток и физику электромагнетизма для генерации вращательной мощности, и бывают разных типов в зависимости от применения.В этой статье будут рассмотрены однофазные промышленные двигатели, опора современного мира, обеспечивающая питание многих полезных инструментов. Этот двигатель, его принципы работы и его характеристики будут обсуждаться, чтобы помочь разработчикам понять преимущества однофазных двигателей, а также когда их использовать.

Что такое однофазные двигатели?

Однофазные двигатели — это двигатель переменного тока, в котором для создания полезной энергии вращения используются электромагнитные принципы. Они работают во многом так же, как и двигатели с короткозамкнутым ротором, с фазным ротором и другие многофазные двигатели, за исключением того, что они несколько упрощены (дополнительную информацию об этих двигателях можно найти в наших статьях о короткозамкнутых роторах, роторах и асинхронных двигателях).«Однофазный» относится только к входной мощности, поэтому существует много типов двигателей, использующих однофазные входы. Обычно они используются в асинхронных двигателях, но также могут быть синхронными. Однофазные двигатели, как и большинство электродвигателей, содержат как статоры, так и роторы, но они используют только одну обмотку в своем статоре, которая пропускает только один переменный ток, а их роторы, как правило, более простые, чем у других конструкций. Им также требуется стартер, поскольку использование только одной фазы входной мощности обеспечивает нулевой пусковой момент в состоянии покоя.

Как работают однофазные двигатели?

В однофазных двигателях используются как статоры, так и роторы, как и в других двигателях переменного тока, хотя они работают по-другому. В трехфазных двигателях 120-градусное разделение фаз между тремя токами переменного тока, протекающими через обмотки статора, создает вращающееся магнитное поле; однако магнитное поле, создаваемое только одной фазой, «пульсирует» между двумя полюсами двигателя, поскольку только один переменный ток создает два возможных состояния магнитного поля (переменный ток имеет два синусоидальных пика, где магнитные поля будут равными, но противоположными по ориентации, или «вверх-вниз»).Это приближается к вращающемуся полю, но не полностью. Эти двигатели должны получить начальный толчок или почувствовать силу, «не совпадающую по фазе» с фазой статора, чтобы произошло начальное движение ротора. Стационарный ротор не будет ощущать никаких эффектов от этого пульсирующего магнитного поля «вверх-вниз», если он еще не движется, поскольку магнитные силы вверх-вниз идеально компенсируют друг друга. Пускатели двигателей решают эту проблему, добавляя противофазное воздействие (вспомогательные обмотки, конденсаторы и т. Д.), Которое затем создает моделируемое вращающееся магнитное поле для запуска двигателя.Более подробную информацию об этих пускателях можно найти в нашей статье о пускателях двигателей.

Типы однофазных двигателей

Однофазный двигатель относится только к типу используемого входного источника питания, а не к конкретной схеме статор-ротор-пускатель. Многие спецификации для других двигателей переменного тока применяются при выборе однофазного двигателя, и их можно найти в наших статьях об асинхронных двигателях и двигателях переменного тока. В этой статье будут указаны различные типы однофазных двигателей, чтобы общие принципы можно было применить к этим конкретным конструкциям.

Двухфазные двигатели

В двигателях

с разделенной фазой имеется вспомогательная обмотка вне обмотки статора, чтобы обеспечить начальную разность фаз, необходимую для вращения. В обмотке стартера используется провод меньшего диаметра и меньше витков, чем в обмотке статора, что придает ей большее сопротивление. Оно будет не в фазе с основным магнитным полем, потому что повышенное сопротивление изменяет фазу питания. Эта обмотка с расщепленной фазой даст начальный толчок для начала вращения, а основная обмотка будет поддерживать двигатель в работе.После этого пусковая обмотка должна быть отключена (обычно с помощью центробежного переключателя на выходном валу), как только двигатель достигнет процента полной скорости (около 75% от номинальной скорости). Увеличение сопротивления пусковой обмотки также увеличивает риск перегорания катушки, поэтому эти переключатели необходимы для правильной и надежной работы двигателей с расщепленной фазой.

Конденсаторный пусковой и конденсаторный пусковой конденсаторные двигатели

В однофазных двигателях этих типов конденсаторы вместе со вспомогательной обмоткой обеспечивают разность фаз, необходимую для запуска вращения в этих двигателях.Они похожи на двигатели с расщепленной фазой, но для сдвига фазы стартера используют емкость вместо сопротивления. В двигателях с конденсаторным пуском центробежный выключатель отключает пусковой конденсатор, когда двигатель набирает определенную скорость (около 75-80% от полной скорости). Конденсаторные двигатели с пусковым конденсатором используют два конденсатора (пусковой конденсатор и рабочий конденсатор), где ток, протекающий через пусковой конденсатор, опережает приложенное напряжение и вызывает сдвиг фазы. Пусковой конденсатор затем ускоряет запуск двигателя, а рабочий конденсатор переключается на работу, когда двигатель достигает номинальной скорости.

Двигатели с постоянным разделением конденсаторов

В двигателях с постоянным разделением конденсаторов используется постоянный конденсатор, включенный последовательно с пусковой обмоткой, без центробежного переключателя. Конденсатор постоянно используется при работающем двигателе, а это означает, что он не может обеспечить усиление, которое дает пусковой конденсатор, обычный в двух предыдущих конструкциях. Однако эти двигатели выигрывают от того, что им не нужен пусковой механизм (переключатель, кнопка и т. Д.), Поскольку рабочий конденсатор, включенный последовательно со вспомогательной обмоткой, пассивно изменяет фазу однофазного входа.Двигатели с постоянным разделением конденсаторов также реверсивны и, как правило, более надежны, чем другие однофазные двигатели.

Двигатели с экранированными полюсами

Этот тип однофазного двигателя не использует никаких обмоток или пускателей для запуска двигателя. Вместо этого в этом двигателе используется схема, показанная на Рисунке 1 ниже:

Рис. 1: Схема двигателя с экранированными полюсами. Обратите внимание на то, что заштрихованные катушки являются просто продолжением основной обмотки статора.

Этот двигатель более прост, чем другие однофазные двигатели, поскольку не требует дополнительных цепей пускателя или переключателей.Корпус двигателя с C-образным сердечником изготовлен из магнитопроводящего материала (обычно железа), который передает пульсирующее магнитное поле от основной обмотки статора к ротору. Полюса этого двигателя разделены на две неравные половины, где два «затененных» полюса создаются путем расширения основной обмотки статора до меньших обмоток на одной из этих половин (показано выше). Когда однофазный переменный ток входит в С-образный сердечник, он «затеняет» намотанные половинки, заставляя магнитное поле отставать от затененной части (затеняющая катушка создает противоположное магнитное поле, замедляя магнитный поток).Это вызывает неравномерное распределение индуктивных сил по ротору и заставляет его вращаться.

Заявки и критерии отбора

Для определенных приложений требуются определенные однофазные двигатели. В таблице 1 приведены качественные рабочие характеристики каждого типа двигателя.

Таблица 1: Качественная сводка рабочих характеристик каждого типа однофазного двигателя.

Пусковой момент

КПД

Надежность

Стоимость

Двухфазный двигатель

Низкая

Низкая

Низкая

Низкая

Конденсатор-пуск

Средний

Средний

Высокая

Средний

Конденсатор постоянного разделения

Низкая

Высокая

Высокая

Средний

Конденсатор пуско-конденсаторный

Высокая

Высокая

Высокая

Высокая

Шестигранник

Низкая

Низкая

Низкая

Низкая

Двигатели

с расщепленной фазой имеют относительно простую конструкцию, которая снижает их стоимость и производительность. Однако они имеют низкий пусковой крутящий момент и склонны к перегреву из-за резистивного характера их пускового механизма. Применения с низким крутящим моментом, такие как ручные шлифовальные машины, небольшие вентиляторы и другие устройства с малой мощностью, лучше всего подходят для двигателей с расщепленной фазой. Не используйте этот двигатель, если требуется высокий крутящий момент или высокая частота цикла; при таком использовании электродвигатели с расщепленной фазой почти наверняка сгорят.

Двигатели с конденсаторным пуском имеют улучшенный пусковой момент по сравнению с двигателями с расщепленной фазой и могут выдерживать высокие рабочие циклы.В результате они получили более широкое применение и являются основой промышленных двигателей общего назначения. К ним относятся, среди прочего, конвейеры с ременным приводом, большие воздуходувки и редукторы. Их основной недостаток — стоимость, так как они дороже двигателей с расщепленной фазой.

Электродвигатели с постоянным разделением на конденсаторы, обладая низким пусковым крутящим моментом, могут хорошо работать при высокой частоте циклов и иметь отличную эффективность и надежность. Они двусторонние благодаря отсутствию пускового механизма и могут регулироваться по скорости.Их единственный серьезный недостаток заключается в том, что они не могут справиться с высокими крутящими моментами, но в остальном являются надежными, высокоэффективными машинами, отлично подходящими для гаражных ворот, открывателей ворот или любого другого приложения с низким крутящим моментом, которое требует мгновенного реверсирования.

Конденсаторные двигатели с пусковым конденсатором сочетают в себе преимущества как конденсаторных двигателей с постоянным разделением, так и конденсаторных пусковых двигателей при удвоенной стоимости. Они могут приводить в действие приложения, которые слишком сложны для других однофазных двигателей, такие как воздушные компрессоры, насосы высокого давления, вакуумные насосы, приложения мощностью 1-10 л.с. и т. Д.используя их высокий пусковой момент. Они эффективны при полном токе нагрузки и надежны благодаря своей упрощенной конструкции. Если мощность, надежность и эффективность являются приоритетами, а стоимость не вызывает беспокойства, рассмотрите этот тип однофазного двигателя.

Двигатели с экранированными полюсами часто считаются «одноразовыми» электродвигателями, поскольку их легко производить и их дешевле заменить, чем ремонтировать. Их крутящий момент, эффективность и надежность далеки от того, чего могут достичь другие однофазные двигатели, но они недороги и хорошо работают в приложениях с низкой мощностью.К ним относятся бытовые применения, такие как вентиляторы для ванных комнат, фены, электрические часы, игрушки и т. Д. Если для проекта требуется лишь небольшая мощность, а цена имеет первостепенное значение, двигатель с экранированным полюсом будет работать нормально.

Сводка

В этой статье представлено понимание того, что такое однофазные промышленные двигатели и как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. https://geosci.uchicago.edu
  2. http://hyperphysics.phy-astr.gsu.edu/hbase/mintage/indmot.html
  3. http://www.egr.unlv.edu/~eebag/Induction%20Motors.pdf
  4. https://people.ucalgary.ca
  5. https://faculty.up.edu/lulay/me401/fetchpdf.cgi.pdf
  6. https://www.electrical4u.com/types-of- однофазный асинхронный двигатель /

Прочие изделия из двигателей

Больше от Machinery, Tools & Supplies

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
