Как правильно установить и подключить автомат-предохранитель

Для того чтобы иметь понимание того, как работает защитный автомат – следует изучить хотя бы минимальные требования пожарной и электробезопасности. Очень важный момент – правильный выбор подходящего типа устройства, с учетом номинала максимальной нагрузки на сеть, при которой оно будет срабатывать. Важно сразу определиться и с количеством предохранителей, которые вы собираетесь подключить.

О функциях защитных автоматов

Итак, мы знаем, что внутри электрощита расположены все виды устройств, распределяющих и контролирующих электропитание квартиры или частного дома. Речь идет об устройствах УЗО, клеммниках, реле, автоматах, счетчиках и т.д. По сути, оборудование держится на din-рейке, которая производится из проводящих материалов. Данную рейку заземляют в одной точке.

Как правило, электрощитки находятся рядом с входной дверью квартиры или дома, с внешней стороны. Защитные автоматы относят к категории сложнотехнических устройств. К ним следует предъявлять ряд конкретных требований, которые будут зависеть от назначения устройства.

Главная функция автоматов-предохранителей – защита электропроводки и приборов от коротких замыканий. Во многих случаях автомат способен спасти человека от удара током.

Ни в коем случае нельзя использовать самодельное крепление для автомата в электрощите. Это категорически запрещено правилами электробезопасности.

До того, как осуществить подключение защитных автоматов, следует определиться с перечнем бытовых электроприборов, которые будут ими «обслуживаться». К примеру, если вы собираетесь использовать нагревательные приборы большой мощности, предохранители также должны быть рассчитаны на большее количество ампер. При использовании маломощных приборов рекомендуем установить электронные автоматы.

Чаще всего применяется стандартный вариант подключения кабелей, которые находятся под напряжением – со стороны потолка. Однако нередки случаи, когда корпус для электрощитка монтируется «специалистами», очень далекими от сферы электрики. В таких случаях фаза может быть подведена к автоматам снизу. В связи с этим, до того, как произвести замену пришедшего в негодность устройства, следует измерить напряжение с помощью исправного вольтметра.

Общая информация

В большинстве квартир схема подключения электрощита — двухпроводная. Данная система очень проста и состоит из отводящего провода — нейтраля (ноля) и питающего – фазы. Однако, в соответствии с современными нормативами, рекомендуется применять заземляющий кабель, во избежание коротких замыканий. Бытовые приборы с высокой мощностью (рефрижераторы, стиральные машины, электрические печи и т.д.) в обязательном порядке должны быть подключены с «заземлением» (трехпроводная схема).

Провода заземления маркируются зеленым или желтым цветом. При подключении защитных автоматов, непринципиально – к какой из клемм подключается «фаза». Однако провод фазы должен подводиться со стороны потолка. В противном случае следующий человек, который будет иметь дело с электрощитком (особенно, если у него нет опыта работы с электрикой), может испытать на себе действие тока, взявшись за кабель, ведущий к автомату снизу.

Далеко не всегда можно быстро и просто разобраться с особенностями подключения некоторых типов предохранителей. Так, сложности могут возникнуть в ситуации, когда каждая лампа и розетка связаны с отдельным выключателем.

В настоящее время на рынке электротоваров представлены готовые электрощиты с полной сборкой. Однако, покупая такой щиток, необходимо учесть предусмотреть вариант с возможной необходимостью подключения дополнительных предохранителей в дальнейшем.

Особенности установки

Для того чтобы установить и подключить защитное автоматическое устройство нам понадобится небольшой инструментарий. Для работы вы воспользуемся: крестовой и плоской отверткой, кусачками и мультиметром.

Сечение кабеля, рассчитанного под защитный автомат, должно быть подобрано с учетом возможной нагрузки (желательно с двухкратным запасом). Подключение автомата производится на закрепленный электрощит, в связи с этим иметь дело с din-рейкой не придется. Крепления автоматов – стандартные. Для защиты проводов от возможных механических воздействий укладываем их в специальный гофр.

С конца провода должна быть удалена вся изоляция. Длина зачищенного отрезка кабеля не должна превышать 10 миллиметров (по технике безопасности). Настоятельно рекомендуем предварительно произвести заземление.

Заземляющий провод (желательно, большого сечения) подводится к общему открытому клеммнику, расположенному на электрощитке. «Ноль» следует подводить в виде одной колодки, но закрытым способом.

Установку автомата начинаем с подключения «земли», потом подводим нейтральный кабель и только после этого – «фазу». Если мы говорим об установке нескольких защитных устройств, следует поставить необходимое количество перемычек (ставятся, начиная от входного выключателя). Использование гофрированного шланга внутри электрощита целесообразно лишь в варианте с нестандартной укладкой проводов (если есть вероятность их повреждений).

В качестве альтернативы перемычкам иногда применяются общие распределяющие пластины, которые может приобрести в каждом магазине электротоваров.

Защита контактов автомата от возможных касаний обеспечивается при помощи специального пластикового короба (или другой материал –диэлектрик).

О выборе автоматов

В настоящее время наиболее популярными и востребованными являются устройства на 20,16 и 10 Ампер. Более мощные предохранители обычно устанавливают под нагревательные бытовые приборы, стиралки, холодильники. В некоторых случаях на одно устройство могут быть переключены нагрузки от разных бытовых приборов, тогда расчет оптимальных технических характеристик автомата производится путем сложения всех значений.

Большинство специалистов советуют не запитывать на один предохранитель большое количество разнокалиберных электроточек (светильники, розетки, бытовая техника). Если одно «звено» выйдет из строя, может произойти оплавление розетки, при этом автомат не сработает.

Мы продолжим разговор об установке и подключении электрических защитных автоматов в следующем материале данного раздела.

Видео: Как правильно подключить УЗО

С этим материалом читают также:

Монтаж распределительной коробки в доме своими руками

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

There are no comments posted here yet

Оставьте свой комментарий

Posting comment as a guest.

Имя (Обязательно):

Email (Обязательно):

Читайте так же

Предохранитель на силовой провод | ЭлектроФорс

Предохранители устанавливают для защиты силовых проводов от перегрева при перегрузках или неисправностях. Номинал устройства защиты в самом простом случае должен быть меньше или равен токонесущей способности проводника. Каждый провод, идущий от аккумуляторной батареи к AC-DC, DC-DC зарядным устройствам, инвертору или другому оборудованию должен быть защищен предохранителем

Содержание статьи

Виды защиты

Номинал устройства защиты должен соответствовать токонесущей способности провода, которая определяется сечением и допустимой рабочей температурой изоляции проводника. Зависимости между этими величинами сведены в таблицы. Поэтому кажется, что имея их выбрать силовой предохранитель не сложно. Однако правильно сделать это можно только зная для чего он предназначен.  Для защиты от короткого замыкания или от перегрузки.

Защита от короткого замыкания

Короткое замыкание — это состояние электрической цепи, при котором ток течет от источника напряжения, но возвращается к нему минуя предполагаемую нагрузку. Короткое замыкание возникает из-за поврежденной изоляции или неправильного подключенного оборудования. Ток при коротком замыкании чрезвычайно высок и ограничен только мощностью источника и сопротивлением проводов.

Защита от короткого замыкания является основной для проводников с примерно постоянной нагрузкой. Сила тока в рабочем режиме меньше токонесущей способности такого проводника. А при коротком замыкании, когда ток многократно возрастает и превышает номинальную токовую нагрузку, нагреться проводнику не дает предохранитель, который выдерживает высокий ток менее секунды, после чего плавится и разрывает цепь.

Характеристики предохранителей на силовой провод:

• MIDI

• Компактный предохранитель. Номиналы 30 до 200 А &nbsp&nbsp&nbsp&nbsp

  Подходит для основной и вспомогательных цепей

• Отключающая способность 5 000 А @ 16VDC

• 32 VDC

• Защита от возгорания

• MEGA

• Недорогой предохранитель. Номиналы от 100 до 300 А

• Отключающая способность 2 000 А @ 32VDC

• 32 VDC

• Защита от возгорания

• MRBF

• Предохранитель на клемму аккумулятора. Номиналы от 30 до 300 А &nbsp&nbsp&nbsp&nbsp

  Нужен держатель. Устанавливать непосредственно на клемму нельзя

• Отключающая способность 10 000 А @ 14VDC &nbsp&nbsp&nbsp&nbsp

  Подходит для аккумуляторных батарей большой емкости

• 58 VDC

• Защита от возгорания &nbsp&nbsp&nbsp&nbsp

  Разрешается устанавливать в двигательных отсеках

• Class T

• Высокая отключающая способность. Номиналы от 110 до 400 А &nbsp&nbsp&nbsp&nbsp

  Рекомендуется для защиты инверторов. Очень быстро срабатывает при коротком замыкании

• Отключающая способность 20 000 А @ 125VDC &nbsp&nbsp&nbsp&nbsp

  Очень высокая отключающая способность. Подходит для литиевых аккумуляторов большой емкости

• 125 VDC

• —

• ANL

• Номиналы от 35 до 750 А

• Отключающая способность 6 000 А @ 32 VDC

• 32 VDC

• Защита от возгорания

Точное значение тока отключения для предохранителя, защищающего провод при коротком замыкании, не принципиально. Подходит устройство с номиналом равным токонесущей способности провода. Для защиты от короткого замыкания используют предохранители MIDI или ANL

Защита от перегрузки

Перегрузка возникает при работе двигателя, инвертора или одновременном включении в розетки большего, чем предусмотрено, количества устройств. Если ток в цепи возрастает и течении продолжительного времени держится на уровне 110-150% от номинальной токовой нагрузки проводника, то провод и защитное устройство нагреются. А если режим работы не изменится, накопленное тепло повредит провод. Чтобы этого не произошло провода, должны быть защищены от перегрузки.

Большинство предохранителей срабатывают, когда ток примерно в 1,3 раза превышает их номинал. Поэтому, чтобы ограничить непрерывный ток и не позволить ему сильного нагреть провод номинал предохранителя выбирают равным 80% токонесущей способности проводника

Для подключения инвертора с зарядным устройством нужны провода сечением 70 мм или 2 х 50 мм

• TBB Power CC3.0L

• Чистая синусоида. 12 VDC-230 VAC

• 3000 Вт&nbsp&nbsp&nbsp&nbsp

• Зарядное устройство 150 А

• Встроенный переключатель источника питания &nbsp&nbsp&nbsp&nbsp

  Автоматически переключает питание с береговой сети на инвертор за 4 мс

• TBB Power CC2. 0L

• Чистая синусоида. 12 VDC-230 VAC

• 2000 Вт &nbsp&nbsp&nbsp&nbsp

  Непрерывная мощность

• Зарядное устрйоство 100 А

• Встроенный переключатель источника питания

• TBB Power CC3.0S

• Чистая синусоида. 48 VDC-230 VAC

• 2500 Вт &nbsp&nbsp&nbsp&nbsp

  Непрерывная мощность при температуре 25 °С

• Зарядное устрйоство 40 А 48 Вольт

• Переключатель источника питания 0 мс

В таблицах токонесущая способность указывается для проводников, расположенных на открытых участках с хорошей циркуляцией воздуха. В кабельных каналах или внутри перегородок теплоотдача хуже. Поэтому до критической температуры провод нагреется даже когда по нему течет меньший ток. Если провод проложен в кабельном канале или внутри перегородки перед выбором устройства защиты его токонесущую способность понижают

Предположим нам необходимо защитить от перегрузки силовой провод сечением 25 кв.мм изоляция которого выдерживает температуру 105 С. Согласно таблице максимально допустимый непрерывный ток для этого провода 170 А. Предохранители срабатывают при токе в 130% от номинала. Поэтому для защиты провода нужен предохранитель с номиналом 80% от 170A или 130 Ампер. Он сгорит при токе 1,3 х 130 А = 169 А.

Ток, текущий в цепи, нагревает не только проводник, но и предохранитель. Чтобы предохранитель не перегревался непрерывный ток не должен превышать 80% его номинала.  Для провода сечением 25 мм2 мы выбрали предохранитель на 130 А. Непрерывный ток через него не должен превышать 130 х 0,8 = 104 А. Если нагрузка в цепи превышает 100 А, необходимо увеличить сечение силового провода и подобрать предохранитель большего номинала.

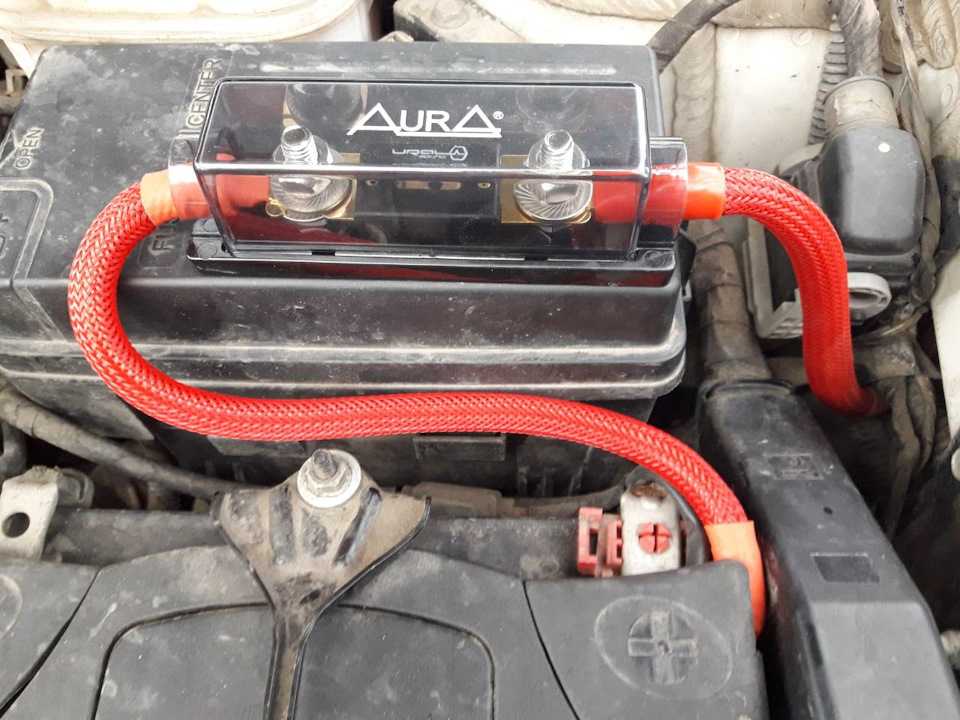

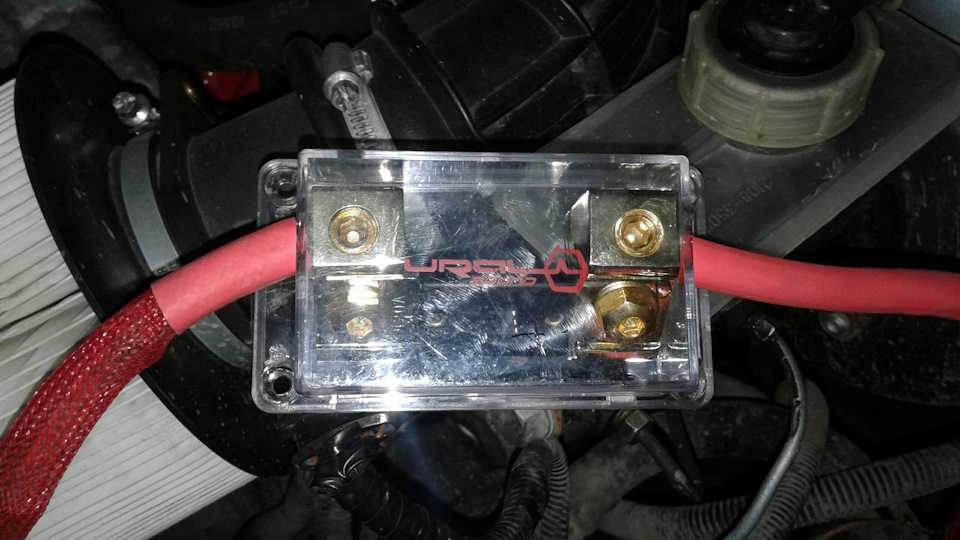

Держатели для силовых предохранителей:

• 5502

• 160 VDC

• 225 — 400 Ампер &nbsp&nbsp&nbsp&nbsp

  Номинал предохранителей. Максимальный ток для блока 320 Ампер

• Class T

• —

• 5191

• 58 VDC &nbsp&nbsp&nbsp&nbsp

  Максимальное рабочее напряжение

• 30 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

  Максимальный ток 300 Ампер на блок

• MRBF

• IP66

• 5505

• 32 VDC

• 35 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

  Номинал предохранителей. Максимальный ток для блока 300 Ампер

• ANL

• —

  Полностью водонепроницаемое

• 7720

• 32 VDC

• 100 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

  Номинал предохранителей. Максимальный ток для блока 300 Ампер

• MEGA &nbsp&nbsp&nbsp&nbsp

  Аналогичная модель 7720 для предохранителей MIDI

• IP66 &nbsp&nbsp&nbsp&nbsp

  Класс защиты

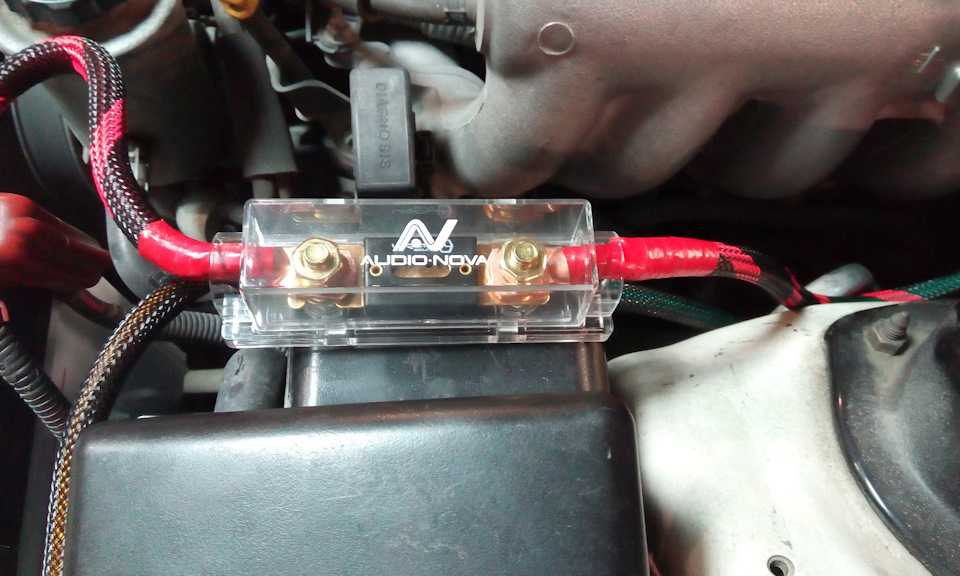

Предохранители ANL ведут себя не так, как другие типы. Они срабатывают, когда ток составляет 140 — 266% от номинала предохранителя. Правило 80% для предохранителей этого типа не работает. Выбирать предохранители ANL необходимо по специальной таблице. Согласно ей, для защиты от перегрузки силового провода сечением 25 мм2 подойдет предохранитель ANL на 100A. Он сгорит при токе 175 А

Параллельные проводники

Когда мощное устройство подключают к расположенному на расстоянии нескольких метров аккумулятору, процедура выбора силового провода может закончиться тем, что его сечение окажется неоправданно большим. В этом случае вместо одного можно использовать два параллельных проводника.

Предположим, что к аккумуляторной батарее необходимо подключить 12-вольтовое носовое подруливающее устройство, потребляющее 300 Ампер. Суммарная длина положительного и отрицательного проводников между аккумулятором и подрулькой — 15 метров.

По таблицам находим, что для тока силой 300 А подходит провод сечением 70 кв.мм с температурой изоляции 105 С (токонесущая способность снаружи двигательного отсека 330 А). Но при заданной длине падение напряжения в проводе составит 10%.

Потери уменьшатся, если увеличить сечение с 70 до 95 или до 120 кв.мм. Но такие провода сложнее прокладывать и подключать. Кроме того, их просто может не быть в наличии. Поэтому вместо одного, можно использовать два параллельных провода по 70 кв. мм (два для положительной и два для отрицательной ветвей цепи. Всего четыре провода). При этом должны соблюдаться следующие условия:

• Оба силовых провода должны имеют одинаковую длину и сечение. Прокладывать их необходимо в одном кабельном канале или коробе
• Токонесущая способность каждого проводника должна превышать полную нагрузку. Это необходимо для того чтобы избежать перегрева, если один из проводов по каким-либо причинам перестанет проводить ток
• Номинал устройства защиты должен быть меньше или равен токонесущей способности каждого проводника (в рассмотренном примере не более 330 А)
• Если для защиты проводов используется единственный предохранитель, то его номинал не должен превышать токонесущую способность каждого из них. Дополнительная предосторожность необходима на случай, если один из проводов по каким-то причинам перестанет проводить ток. Второй в этом случае останется защищен. Но если номинал предохранителя выбран исходя из суммарной токонесущей способности проводников, то при отключении одного из них устройства защиты не сработает.

Отключающая способность по току

При коротком замыкании главный автомат или предохранитель должен разорвать цепь по которой течет очень высокий ток. Если устройство защиты не рассчитано на это, может возникнуть электрическая дуга, контакты автомата сварятся между собой и цепь не разомкнется. Способность автомата или предохранителя срабатывать при коротком замыкании характеризуется его отключающей способностью по току (AIC).

AIC – это максимальный ток, который устройство может отключить при заданном напряжении. Предполагаемый ток короткого замыкания не должен превышать отключающую способность по току. Ток короткого замыкания в 12 и 24-вольтовых системах постоянного напряжения зависит от тока холодного пуска аккумуляторной батареи (ССА).

Ток холодного пуска аккумуляторной батареи, А	Емкость аккумуляторной батареи, Ач	Отключающая способность по току, А
650 и меньше	140	1500
651-1100	141-255	3000
1101 — 2200	256-500	5000
Свыше 2200	Более 500	Равна току короткого замыкания, указываемому производителем аккумулятора или 100 х емкость батареи

Представленные в таблице данные относятся только к гелевым, AGM и жидко-кислотным аккумуляторам. Ток короткого замыкания некоторых видов AGM и особенно литиевых аккумуляторов существенно выше.

Если отключающая способность автоматического выключателя не соответствует емкости аккумуляторной батареи, между автоматом и аккумулятором устанавливают предохранитель с соответствующим AIC. Например, Class T (AIC — 20 000 А)

Если напряжение в системе меньше чем номинальное для предохранителя (для Class T 160 В), отключающая способность увеличивается примерно пропорционально отношению напряжений. Более точно его можно вычислить по формуле — (Номинальное напряжение/напряжение в системе) х AIC х 0,5. Для предохранителя Class T, используемого в 12 вольтовой электрической системе, отключающая способность по току равна (160/12) х 20 000 х 0,5 = 133 000 А.

Для предохранителей номиналом менее 30 А в 12-вольтовой и менее 15 ампер в 24-вольтовой электрической системе учитывать отключающая способность по току не обязательно

Алгоритм выбора предохранителей

Токонесущая способность провода окажется существенно выше ожидаемого тока, если сечение выбрано так, что падение напряжения не превышает 3%. Для защиты такого провода подходит ряд предохранителей, номиналы которых расположены между током нагрузки и максимально допустимым током провода. Предохранитель расположенный в верхней части ряда меньше греется и не срабатывает от случайного всплеска тока. Предохранитель меньшего номинала лучше защищает силовой провод.

1. По таблице найдите максимально допустимый номинал предохранителя для данного сечения провода. Чем больше номинал предохранителя, тем реже будут его случайные срабатывания. Но тем хуже он будет защищать повод. Выбирать максимальный номинал нужно с учетом расположения провода (вне или внутри двигательного отсека) и с учетом количества проводов в жгуте. Пример: для одного силового провода сечением 25 мм2, расположенного вне двигательного отсека, максимальный номинал предохранителя — 150 А.  Открыть таблицу выбора предохранителей
2. Рассчитайте минимальный номинал предохранителя. Для этого умножьте ток, потребляемый устройством на 1,25. Предохранитель минимального номинала лучше защищает провод, но может срабатывать случайно. Если устройство потребляет 80А, то минимальный номинал предохранителя для силового провода сечением 25 мм2 80 х 1,25 = 100А.
3. Выберите номинал предохранителя посредине между минимальным и максимальным значениями. Максимальное значение (шаг 1) – 150 А. Минимальное (шаг 2) – 100 А. Среднее значение – (150 + 100) ÷ 2 = 125 А

На 125А существуют предохранители MIDI, MRBF, MEGA и ANL.

Задайте вопрос,

и получите консультацию по лодочным электромоторам, аккумуляторам или зарядным устройствам для катера или яхты

Как подключить встроенный предохранитель

Как мы все знаем, предохранители являются важным компонентом любой цепи, поскольку они помогают предотвратить короткие замыкания и другие опасные последствия. Теперь вы можете добавить встроенный предохранитель параллельно каждому компоненту цепи или последовательно со всей петлей. Вы знаете, как работает встроенный предохранитель? Давайте покопаемся в проводке встроенного предохранителя .

Содержание

• Что такое линейный предохранитель?
• Как работают встроенные держатели предохранителей?
• Как подключить встроенный держатель предохранителя
  • Материал
  • Этапы
• Термические факторы, которые следует учитывать
• Заключение

Что такое встроенный предохранитель?

Предохранитель — это защитное устройство, отключающее цепь, которое можно добавить в проводку цепи. Обычно он работает на «пути» цепи в соответствии с техническим определением. Кроме того, вы можете обеспечить защиту предохранителем, ограничив силу тока (количество тока) электроэнергии, которая может протекать через предохранитель. Предохранитель сгорит, если ветер будет слишком сильным. Это предотвратит повреждение электрических компонентов цепи.

Существует множество способов установки предохранителей. Вы можете найти некоторые из них в электрических панелях блока предохранителей. Напротив, встроенные предохранители не требуют отдельного блока предохранителей. Таким образом, вы можете установить их везде, где цепь нуждается в защите. В автомобилях, солнечных панелях, домашних кинотеатрах и других электронных устройствах используются встроенные предохранители. Они предотвращают причинение вреда перегрузкой по току, когда вы размещаете их между источником электропитания и прибором.

Надпись: Электрический предохранитель для защиты от перегрузки

Как работают встроенные держатели предохранителей?

Как правило, номинал предохранителя в амперах указан сбоку предохранителя. Номинал предохранителя — это величина тока, необходимая для перегорания или срабатывания предохранителя. Когда это происходит, он останавливает поток энергии по цепи. Номиналы предохранителей являются ценной информацией, и их нельзя игнорировать. Для каждого курса требуется различное количество тока, и может быть слишком много или слишком мало тока, чтобы поместиться в одну цепь.

Вот как выбрать правильный размер предохранителя за 3 простых шага:

• Найдите калибр проволоки, который вы используете, измерив или поместив его на упаковку.

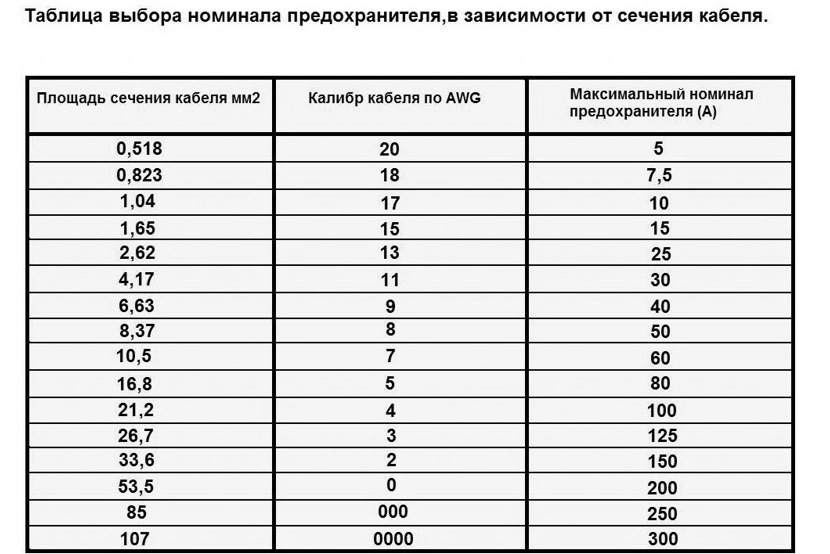

• Используйте приведенную ниже таблицу для определения максимального тока для любого сечения провода.

Источник: https://www.oznium.com/blog/how-to-determine-the-fuse-wire-size-for-your-project/

• Возьмите максимальное значение тока из таблицы и найдите самый большой предохранитель в пределах допустимого. Обычные автомобильные ножевые предохранители имеют номинал 5–20 А с шагом 5 А. Например: предохранитель на 5А, 10А, 15А и 20А.

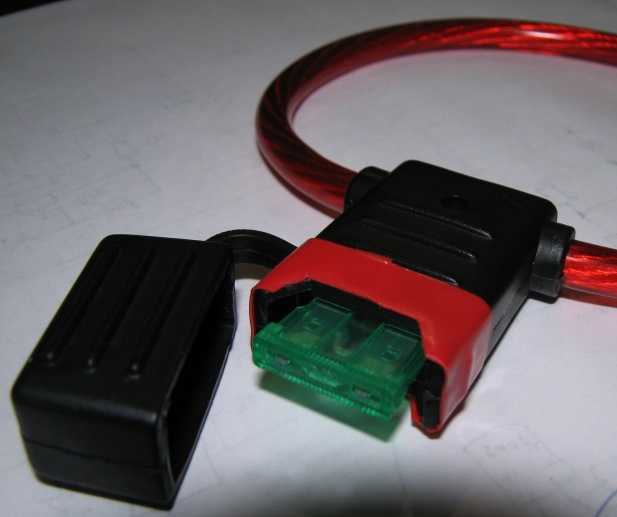

Предохранитель со встроенным предохранителем обычно имеет держатель, состоящий из двух частей. Этот держатель подключается к самой схеме. Например, линия будет разорвана, если вы используете кабель для прохождения курса. После этого прикрепите каждую секцию держателя к открытому концу кабеля. После установки держателя можно спрятать встроенный предохранитель внутрь. Электрические компоненты схемы не будут работать должным образом, если вы не добавите их вовремя.

Кроме того, для встроенных держателей предохранителей можно использовать как винты, так и защелки. В зависимости от конструкции, после установки предохранителя, вы можете привинтить или зажать две половинки вместе.

Надпись: Открытый электрический предохранитель

Как подключить встроенный держатель предохранителя

Плавкие предохранители защищают от единичного скачка напряжения. И вы должны заменить предохранители всякий раз, когда они выходят из строя. Выполните следующие действия, чтобы заменить предохранитель в случае неисправности.

Материал

При правильной установке линейных предохранителей вам потребуются некоторые расходные материалы, которые помогут вам выполнить работу наилучшим образом. это

• Совместимый провод AWG
• Пара плоскогубцев для зачистки и резки провода,
• обжимные клещи,
• обжимные клещи для стыковых соединений,
• держатель предохранителя с соответствующим номиналом силы тока.

Шаги

Поскольку у вас есть все эти элементы, установить встроенный держатель предохранителя так же просто, как выполнить эти процедуры в правильном порядке.

• Отключите блок питания от используемого устройства.
• Отрежьте положительный красный провод ближе к проводке, используя плоскогубцы для отрезания провода калибра.
• Используя плоскогубцы для зачистки кабеля, снимите четверть дюйма с каждого конца разъемного кабеля и конца держателей. При снятии изоляции с проводов держите их крепко, чтобы не повредить внутреннюю часть встроенного предохранителя.
• Сделайте оголенные концы проводов схемы сложными и простыми для соединения, намотав их в спираль перед соединением.
• Здесь было бы полезно, если бы вы использовали обжимные клещи, чтобы надавить на конец кабелей держателя предохранителя после того, как вы вставите их в противоположный конец разъема. Проверьте соединение, чтобы убедиться, что вы надежно закрепили концы.
• Теперь скрутите провод основного устройства и вставьте скрученный конец в разъем для стыкового сращивания, пока провод зажимается.
• Поверните другой конец держателя так, чтобы он был обращен от вас, затем вставьте его в стыковое соединение с системным проводом и обожмите.
• Вставьте предохранитель с правильным номиналом в держатель для предохранителей. Затем соедините две части держателя, нажав на них и зафиксировав их на месте.
• Восстановите питание устройства и проверьте, исправен ли предохранитель.

Подпись: Схема подключения встроенных предохранителей

-12 В/

Термические факторы, которые следует учитывать

При использовании держателей предохранителей проектировщик должен учитывать температуру окружающей среды и повышение температуры в зоне применения. Это помогает в выборе наиболее подходящих компонентов для конкретных приложений. Более того, это позволяет им определить, нужно ли расширять конструкцию, чтобы решить проблемы с накоплением тепла. Следовательно, важно выбрать правильную комбинацию предохранителя и держателя предохранителя для работы. Инженер отвечает за обеспечение подтверждений мощности и температуры.

В список вещей, о которых следует подумать, входят:

• Последствия потери мощности в точках соединения держателей предохранителей
• Мощность рассеивания предохранителя
• Размер держателя предохранителя
• Провода предохранителя/держатель предохранителя провода/держатель предохранителя тип кабеля
• Рабочий ток держателя предохранителя, номинальные температуры и приемлемая мощность
• Температура воздуха, окружающего оборудование, как внутри, так и снаружи
• Изменение нагрузки на электрическую систему
• Тепловые воздействия соседних компонентов, вызванные продолжительной работой с нагрузкой более значительной, чем 0,70 In.
• Аппарат состоит из частей отвода тепла и охлаждения, а также компонентов вентиляции.
• Сопоставление длины провода и его сечения.
• Ориентация монтажного отверстия в держателе предохранителя.

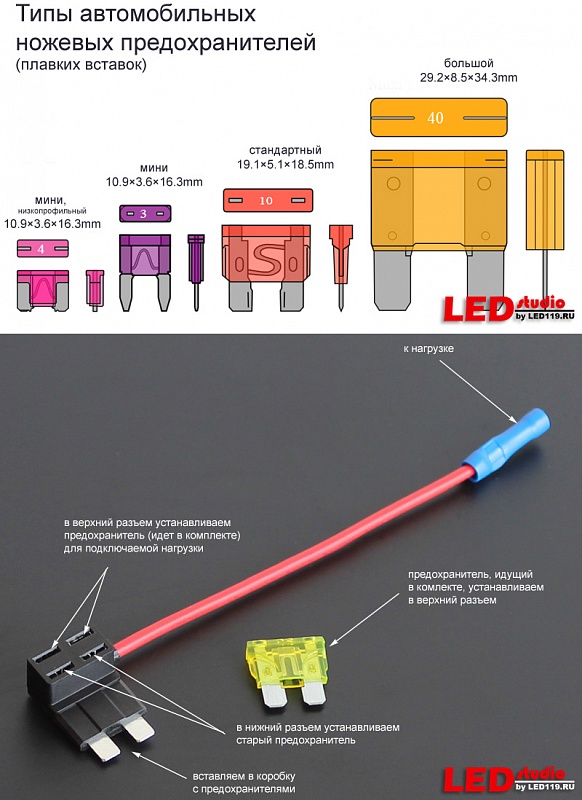

Надпись: автомобильные предохранители на

Заключение

Встроенный предохранитель предотвращает протекание флуктуирующего тока с пути. Вы можете подключить его, используя стыковое соединение, и обжать провода с помощью обжимного инструмента. Тем не менее, принимая во внимание эти соображения, выберите подходящий предохранитель и держатель предохранителя.

После этого мы предлагаем тщательно протестировать выбранные устройства в самых сложных условиях. Проблемы, указывающие на избыточное тепло, могут потребовать другого подхода или корректировки существующей конструкции. Здесь, в Cloom, мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать ваше соединение безопасным и надежным.

Как установить встроенную линию предохранителей

Автор gatewaycable, 10 января 2020 г. , Предохранители

Несмотря на то, что существует множество различных типов предохранителей, которые помогут вам достичь или поддерживать необходимую мощность, встроенный предохранитель может стать отличным компонентом для обеспечения равномерное распределение электроэнергии по вашей цепи. Итак, если вам нужно добавить держатель предохранителя в свой автомобиль или в какое-либо освещение в вашем доме, вам нужно знать, как правильно установить встроенную линию предохранителя. К счастью, специалисты компании Gateway Cable готовы рассказать обо всем, что вам нужно знать, чтобы выполнить работу!

Связаться с нами Запросить цену

Как работает встроенный предохранитель?

Если вы никогда не устанавливали встроенный держатель предохранителя, у вас может возникнуть вопрос: «Как работает встроенный держатель предохранителя?» Подобно другим предохранителям, встроенный предохранитель используется для управления током электричества, поступающим в вашу цепь, и предназначен для защиты дополнительных электрических компонентов в вашем автомобиле. В случае, если ваша цепь окажется перезаряженной, встроенный предохранитель отключит ток, чтобы предотвратить любое потенциальное повреждение.

Как установить встроенный держатель предохранителя

Когда дело доходит до установки встроенных предохранителей, вам понадобятся некоторые материалы, которые помогут вам выполнить работу правильно. К ним относятся пара плоскогубцев для резки и зачистки проводов, обжимные клещи, обжимные соединители для стыковых соединений и, конечно же, держатель предохранителя с соответствующей номинальной силой тока. Когда у вас есть все эти элементы, выполните следующие действия, чтобы установить встроенный держатель предохранителя:

1. Отключите электропитание вашего устройства.
2. Обрежьте положительный провод, ближайший к цепи, с помощью кусачек.
3. Отрежьте 1/4 дюйма с каждого конца отделенных проводов и концов держателя предохранителя с помощью плоскогубцев для зачистки проводов. Обязательно крепко держите провода при зачистке, чтобы не повредить внутренние компоненты встроенного предохранителя.
4. Скрутите провода схемы в спираль, чтобы зачищенные концы были прочнее и их было легче соединить.
5. Поместите витой провод цепи в обжимной разъем для стыкового соединения и надавите с помощью обжимных клещей.
6. Вставьте любой конец провода держателя предохранителя в другой конец разъема для стыкового соединения и надавите с помощью обжимных клещей. Убедитесь, что оба конца надежно зажаты.
7. Скрутите ведущий провод устройства и вставьте его в разъем для стыкового сращивания, зажимая провод.
8. Скрутите другой конец провода держателя предохранителя и вставьте его в стыковое соединение, прикрепленное к проводу, ведущему к устройству, и обожмите.
9. Вставьте предохранитель соответствующего номинала в держатель предохранителя и соедините половинки, нажав и зафиксировав их на месте.
10. Восстановите электропитание вашего устройства.

Дополнительную информацию о встроенных предохранителях можно получить в компании Gateway Cable Company

Узнав больше о том, как установить встроенные предохранители для вашего следующего проекта, вы можете найти множество кабелей и электрического оборудования, которые помогут вам с легкостью приступить к следующему проекту.
