Как правильно сделать разводку труб в ванной и туалете: Как сделать разводку труб в ванной и туалете?

Содержание

выбор труб, особенности их приобретения, тип работ и их недостатки, инструкция по выполнению работ

При выполнении ремонта в туалетной комнате очень важно правильно расставить все сантехнические изделия и бытовую технику. До начала выполнения ремонтных работ стоит нарисовать схему расстановки всего и уже исходя из этого, будет выполняться разводка труб в санузле. Разводку можно выполнять как открытую, так и скрытую – это зависит от предпочтения хозяина жилища. Вне зависимости, какой вид разводки выбран, монтировать трубы необходимо качественно и герметично.

Какие трубы лучше использовать для разводки в санузле

Для выполнения разводки можно использовать различные виды труб, все они имеют свои достоинства и недостатки. Применяют такие изделия:

Металлические;
Металлопластиковые;
Полиэтиленовые.

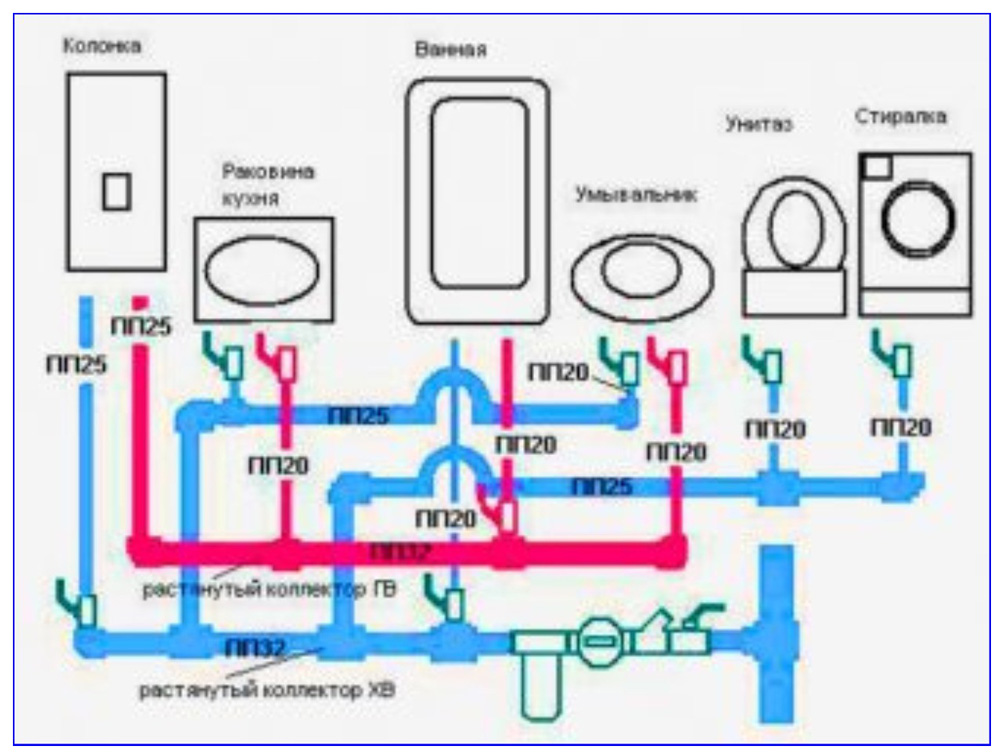

Разводка труб санузла

Часто внутриквартирную разводку выполняют металлопластиковыми элементами, у которых такие преимущества:

Низкая стоимость;
Легкость монтажа;
Долговечность;
Не подвержены коррозии;
Не требуют покраски.

Полиэтиленовые трубы характеризуются такими же качествами, однако они на порядок дороже и поэтому не столь доступны широкому кругу потребителей. Привычная для многих разводка в санузле из металла теряет свою популярность за счет того, что для монтажа металлических составляющих необходимо специальное оборудование и навыки выполнения таких работ.

На что обратить внимание при покупке труб

Покупать трубы и фитинги к ним лучше в проверенных магазинах, тогда можно будет не сомневаться, что такие изделия послужат не один год. При покупке стоит обратить внимание на такие факторы:

Изделия не должны иметь трещин, сколов и иных деформаций;
Перед покупкой необходимо обратить внимание на маркировку труб, обычно на ней указывается, при какой температуре и давлении возможна эксплуатация изделия;
Перед покупкой нужно произвести расчет необходимого диаметра и покупать изделия в соответствии с данными расчета.

Правильно подобрав трубы и фитинги для разводки, можно рассчитывать на бесперебойную подачу воды в квартире или доме.

Какой вид разводки выбрать

Чтобы разводка труб в санузле была выполнена корректно, нужно посмотреть рекомендации экспертов в этой области, некоторые из них мы опишем далее. Для начала необходимо определиться с видом разводки. Какой тип использовать – открытый или закрытый? Это зависит только от вкуса и возможностей хозяина. Преимущества скрытой разводки такие:

Скрыты все элементы в санузле, что добавляет помещению привлекательности;
Добавляется полезная площадь, легко расставляется необходимая мебель;
Трубы надежно защищены от воздействия внешних факторов.

Недостатков у скрытого типа значительно больше, чем преимуществ. Они такие:

Можно использовать элементы только из определенных материалов;
Необходимы трудоемкие предварительные работы, которые включают пробивание ниш под разводку в стенах;
Нужна идеальная подгонка водопроводных элементов;
Чтобы провести или заменить трубы в скрытой разводке, требуется разбивать стены и после выполнять косметический ремонт;
Невозможно отследить герметичность соединений в процессе эксплуатации.

Открытый способ прокладки труб более прост при монтаже, но тоже помимо достоинств имеет свои недостатки. К достоинствам открытого способа относятся:

Прокладка труб в ванной и туалете

Можно использовать все комплектующие из любых материалов;
Очень простой монтаж, который не требует навыков и специального инструмента;
За трубами можно осуществлять систематический контроль на предмет их герметичности;
Все элементы можно поменять в любое время без нарушения общего состояния стен.

Недостатков у такого способа разводки всего два:

Некрасивый внешний вид санузла;
Сокращение полезной площади туалета.

На что обратить внимание при разводке труб

После того как окончательно выбран вариант прокладки, следует начертить схему. На ней стоит указать все трубы, их направление, диаметр, необходимые для соединения фитинги. Это упростит работу и поможет выполнить все максимально точно. Разводка труб в совмещенном санузле производится с учетом потребности точек подачи воды и точек забора канализационных стоков. Для каждого из сантехнических приборов устанавливают отдельный кран, при помощи которого можно перекрыть подачу водопроводной воды.

Выводя трубы для кухни, нужно также поставить дополнительный шаровый кран, который в случае необходимости позволит быстро прекратить подачу воды и выполнить ремонт или замену смесителя.

До начала сантехнических работ стоит приготовить все необходимые инструменты. Основной набор, который потребуется для разводки, такой:

Канализация по санузлу к кухне

Болгарка;
Разводной ключ;
Шуруповерт;
Гаечные ключи;
Рулетка;
Маркер;
Пенка или другой уплотнитель.

Далее нужно определиться с разновидностью разводки, которая более приемлема, и можно начинать работу.

Разновидности разводки труб

Существует всего две разновидности разводки водопроводной системы в квартире или доме:

Коллекторная;
Последовательная.

Наиболее распространенной считается последовательная или тройниковая разводка, характеризуется она последовательным подключением всех элементов системы. От центрального трубопровода выводится одна общая труба и от нее отходят разветвления к каждому сантехническому прибору. Минусом такой разновидности подключения является понижение напора воды для каждого из последующих сантехнических изделий.

Коллекторный метод подключения используется, когда необходимо подсоединить много сантехнических изделий, на которые требуется постоянная подача воды. Такой способ применим, если помимо ответвлений для ванной, раковины и унитаза, добавляются трубы для подключения стиральной машины и биде. При коллекторном варианте к основному стояку подключается коллектор, а от него уже идут разветвления на все необходимые устройства и приборы.

Разводка канализации санузла

На входе на коллектор и на выход к каждому сантехническому изделию устанавливают шаровые краны, это позволит при необходимости отключить для ремонта любое сантехническое изделие и в тоже время беспрепятственно пользоваться остальными.

Разводка канализации

Разводка канализации в санузле должна производиться с соблюдением всех строительных норм и правил. Для начала необходимо заменить общий стояк, для этого часто используют пластиковые канализационные трубы соответствующего диаметра. Менять общий стояк лучше одновременно с соседями, тогда не получится так, что через некоторое время стояк на стыке даст течь.

Если туалет не совмещен с ванной комнатой, то необходимо проложить канализационные трубы через санузел в ванную, это довольно просто выполнить, если поставить на общей канализационной трубе тройник. Заведя канализацию в ванную через отверстие в стене, можно делать разветвления и подключать сантехнические устройства. Количество врезаемых устройств не влияет на скорость стекания стоков, главное чтобы диаметр трубы соответствовал потребностям.

Кому доверить выполнение разводки

Выполнение разводки в санузле можно выполнить самостоятельно, для этого необходимы лишь несложные навыки работы и стандартный набор инструментов. Однако многие владельцы домов и квартир предпочитают не вникать в ремонт и привлекать для выполнения такого вида работ специалистов.

Выбирая мастера для выполнения ремонтных работ, не стоит брать первое попавшееся объявление, лучше обратиться в солидную фирму, специализирующуюся на ремонтах. Можно также спросить совета у друзей, которые недавно делали ремонт. Потратив немного времени на поиск хорошего мастера, можно забыть о ремонте в санузле на много лет вперед.

Почему так важна качественная разводка труб в санузле

Качественная разводка водопроводных и канализационных труб в санузле важна для бесперебойной работы всех сантехнических устройств и приборов. Когда все элементы надежно и герметично соединены, то можно рассчитывать на хорошие отношения с соседями, так как шанс затопить их водой минимален. Тщательно рассчитав диаметр всех необходимых труб, и выполнив их качественный монтаж, можно рассчитывать на хороший напор на всех точках водозабора, а также бесперебойную подачу воды. Выполненный качественно и корректно ремонт в санузле поможет избежать неприятностей и забыть о ремонте на долгие годы.

Заказать разводку труб водоснабжения в ванной и туалете

Если Вы решились впервые за длительное время сделать ремонт в ванной комнате и туалете, то без замены системы водоснабжения не обойтись. Речь не идёт просто о замене старых труб, а именно об усовершенствовании эргономики Вашей ванной. Благодаря новой разводке, Вы сможете не беспокоится о прорыве труб, а также установить более качественную сантехнику. Также разводка труб позволяет изменить планировку, объединить, или наоборот разъединить ванную с туалетом.

Для правильной разводки труб необходимо проделать несколько этапов подготовки. Самое главное, определиться с тем, какое оборудование будет установлено в Вашей ванной и туалете. Так в совмещённой комнате Вы можете установить душевую кабину или ванну, унитаз, биде, стиральную машину.

Для каждого оборудования необходимо проводить свою систему водоснабжения и канализации. Именно поэтому, если на этапе планирования Вы не сделаете подвод холодной воды и слива для стиральной машинки, то установить её будет уже намного сложнее. То же самое касается и обогревающего змеевика, до наступления зимы, мало кто о нём задумывается, поэтому, чтобы не портить новый ремонт и приходится использовать электрические обогреватели, которые менее эффективны.

Как правильно разработать схему разводки?

Как говорилось ранее, Вам необходимо определиться с оборудованием и его количеством, которое будет установлено в ванной. Для более эффективной работы водоснабжения и слива, также стоит продумать расположение каждого элемента. Имея готовый эскиз, на котором указаны все трубы, размеры и оборудование, нужно решить, какую схему водопровода использовать. Существует 2 варианта разводки труб: открытый и скрытый.

Как понятно из названия, в первом варианте все трубы, или большая их часть, размещаются на виду. Такой тип разводки намного более простой, так как не предусматривает прокладку труб в стене, но имеет один главный недостаток. Даже установив дорогую и качественную сантехнику, подобрав красивую плитку, весь внешний вид может портится торчащими трубами. Также у такого варианта есть и преимущества, если Вы хотите изменить положение одного из элементов в ванной комнате, сделать это будет гораздо проще. К тому же, при прорыве трубы легко выявить место прорыва и быстро его ликвидировать. Такой вид разводки подойдёт для недорогого и быстрого ремонта, когда качество и внешний вид стоят на втором плане, а главнее всего стоимость ремонта.

В скрытом же варианте все трубы спрятаны внутри стен, и попросту не видны. Такой вид прокладки водопровода гораздо более эстетичен, но и исполнить его намного сложнее. Для проведения такого монтажа придётся заниматься штробированием стен. Это однозначно трудоёмкое занятие, которое отнимет у Вас много времени и сил. Также сами трубы придётся укладывать в ограниченном пространстве, что также повышает сложность монтажа. Но несмотря на все эти недостатки, в конечном результате Вы получите идеальную ванную комнату, в которой труб не видно вообще.

Совет: Перед тем как Вы начнёте окончательно прятать трубы тщательно проверьте каждое соединение. Даже небольшая течь при скрытом варианте разводки предоставит Вам немало проблем.

Для скрытого вида установки необходимо использовать максимально качественные материалы, так как при правильной установке доступа к ним не будет на протяжении нескольких десятилетий. Ну и стоит помнить, что штробирование нельзя проводить в несущих стенах.

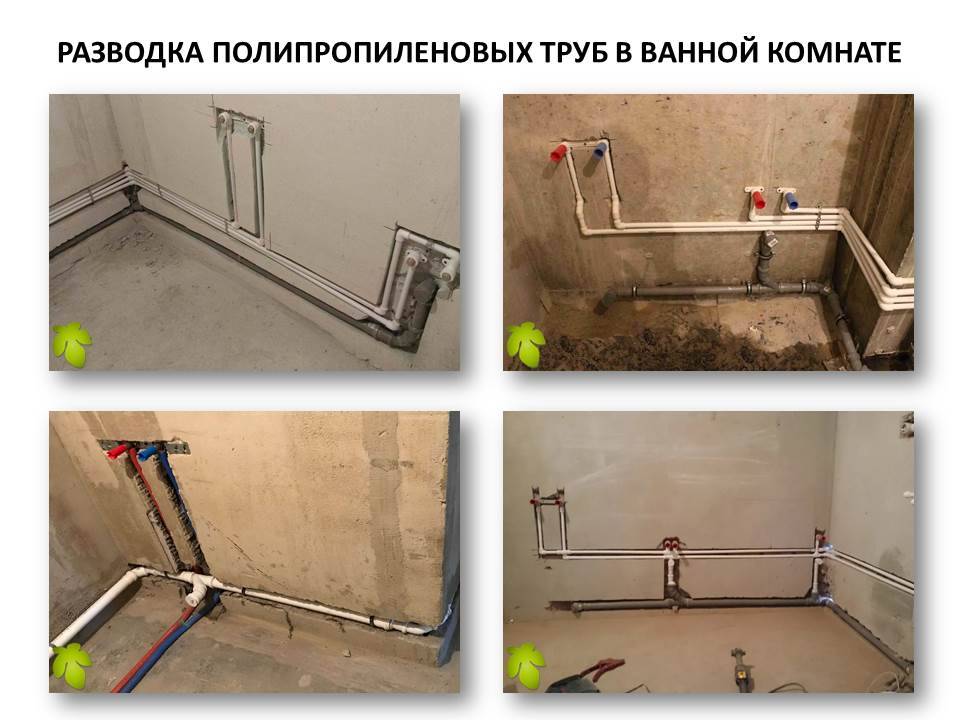

Разводка полипропиленовых труб в ванной и туалете

Если Вы желаете, чтобы Ваш ремонт был на самом деле идеальным, то необходимо использовать современные материалы, к каким относятся полипроленовые трубы. Такой вариант имеет несколько преимуществ перед традиционными стальными трубами. Они более долговечны, имеют меньший вес, ну и главное, гораздо проще в монтаже. Также, если Вы решили использовать скрытую разводку, то соединение у полипрориленовых труб гораздо более надёжнее, а значит переживать за него не приходится.

Монтаж труб в ванной

Казалось бы, уже есть план, выбран способ установки и можно приступать к работе. На самом же деле перед началом работы ещё надо определиться с тем, как физически будут установлены трубы. Существуют 3 основных варианта осуществления водоснабжения: последовательно, через коллекторы, а также с проходными розетками. Третий способ самый сложный и используется только в частных домах, поэтому поговорим только о первых двух.

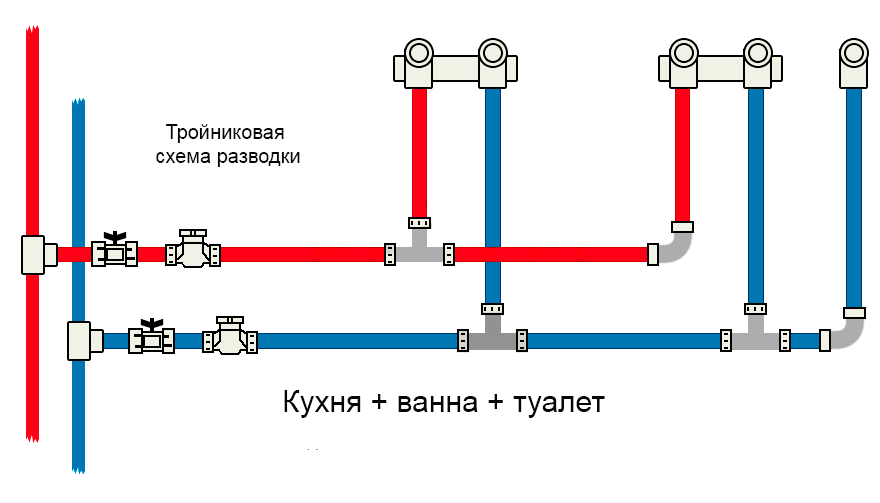

Последовательное подключение

Самый простой и понятный способ подключения. Вы просто последовательно подключаете прибор за прибором от точки водоснабжения. Несмотря на свою простоту, у этого метода есть один довольно важный недостаток, неравномерность давления, при одновременной работе нескольких приборов.

Совет: Для маленьких ванных комнат с минимумом оборудования этот вариант подходит идеально.

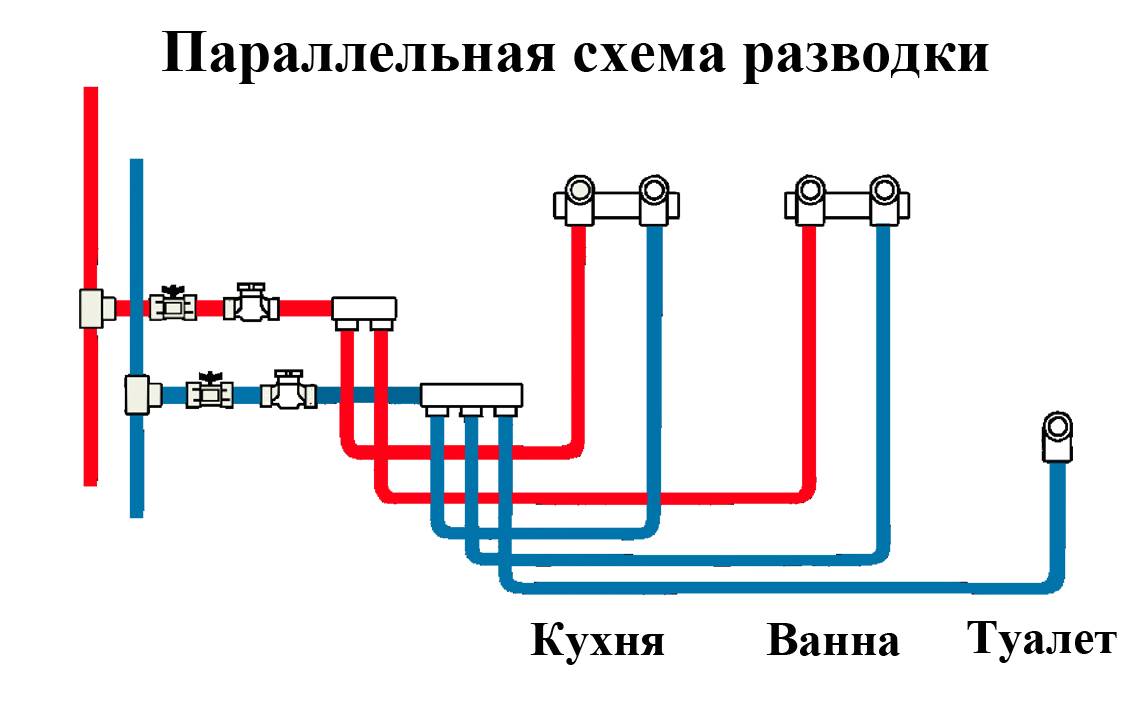

Подключение через коллектор

При таком виде монтажа на каждой трубе, которая идёт к прибору устанавливается дополнительный кран. Такой метод имеет 2 главных преимущества:

— Обеспечивается равномерное распределение воды по всей системе.

— В случае поломки Вам не придётся отключать всю систему водоснабжения, достаточно лишь перекрыть кран на проблемной трубе.

Минусы у такого метода также имеются, сделать самому такую разводку, особенно если Вы начинающий сантехник очень трудно. К тому же повышается расход материалов, что увеличивает стоимость всего проекта.

Оставляйте заявку на нашем сайте, и наш менеджер свяжется с Вами для выяснения всех деталей. Мы с радостью поможем создать Вам действительно качественный план ванной комнаты, в котором гармонично будет смотреться даже посудомоечная машина, если Вам этого захочется. И конечно же максимально качественно выполним все работы, по ГВС, перепланированию ванной комнаты и установке всех приборов. А наш многолетний опыт позволит выбрать только качественные материалы для Вашего ремонта, который будет Вас непременно радовать своим результатом.

Как сделать ванную комнату самостоятельно

Фото: Томас Барвик / DigitalVision / Getty Images

Подготовьте новую ванную комнату и работает

Получить котировки от до 3 плюсов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, строите ли вы новый дом или переделываете старый, вам может понадобиться установить (или заменить) ванную комнату. Хотя вы можете нанять сантехника, чтобы он выполнил эту работу за вас, вы можете сэкономить деньги, выполнив эту работу самостоятельно, только если вы уверены в своих способностях сантехника. Однако сантехника в ванной — занятие не для слабонервных. Вам нужно будет проложить как водопроводные, так и дренажные линии, а также установить каждое приспособление. Это руководство проведет вас через процесс сантехники в ванной комнате.

Прежде чем приступать к сантехническим работам в ванной комнате

Сантехнические работы в ванной включают в себя установку водопроводных линий и стоков для каждого прибора и самих приборов. Чтобы завершить этот проект, вы начнете с черновой сантехники.

Этот процесс включает установку линий горячей и холодной воды для раковины и ванны и линии холодной воды для туалета, соединяя каждую из них с основными водопроводными линиями, проходящими через дом. Вы также будете устанавливать дренажные и вентиляционные линии для каждого приспособления, которые соединяются с основным водостоком (или основной трубой), которые проходят из подвала или подполья на крышу. После того, как вы закончите с сантехникой, вы завершите проект, установив сантехнику, в которую входят ванна или душ, унитаз и раковина.

Поскольку черновой процесс требует от вас точных измерений и просверливания отверстий в стойках стены и полу, лучше доверить это профессиональному сантехнику. Но независимо от того, решите ли вы пойти с профессионалом или сделать это самостоятельно, важно понимать, как работает черновой процесс.

Как подготовиться к водопроводу в ванной

Начните с проверки местных сантехнических норм, так как они могут ограничивать места, где вы можете установить трубы и арматуру, а также типы материалов, которые вы можете использовать. Возможно, вам также потребуется получить разрешение. Поскольку сантехника в ванной связана с работами вокруг канализационных линий, которые выделяют вредный газ, эта работа может быть опасной. Таким образом, в некоторых юрисдикциях может потребоваться, чтобы вы наняли лицензированного сантехника для сантехники в ванной комнате.

Если вашему штату или городу требуется разрешение, вам необходимо приложить план со схемами до местных кодов. Планы должны быть на бумаге с сеткой и показывать расположение всех приспособлений и труб. Составляя свой план, обеспечьте достаточный зазор между ванной, раковиной и душем (достаточно около 15 дюймов, хотя требования кодекса могут требовать чего-то другого).

Также следует указать тип материала, который вы планируете использовать, и показать, как будет вентилироваться ванная комната. Если вам неудобно составлять планы самостоятельно, вы можете нанять сантехника, который сделает это за вас.

Как установить водопровод в ванной

Вы можете провести водопровод в ванной в два этапа. Сначала вы начертите водопроводные и сливные линии, затем завершите работу, установив ванну, унитаз и раковину.

Для этого проекта вы можете использовать некоторые или все эти инструменты и расходные материалы:

Обжимной инструмент PEX
Резак PEX
Рулетка
9 0004
4 1/2-дюймовая кольцевая пила
Аккумуляторная дрель
Сабельная пила
Сантехнический ключ
1/2-дюймовые шланги подачи воды
1 1 2-дюймовая водосточная труба из ПВХ
Цемент из ПВХ
Слив для ванны в сборе
Сифон P для ванны
Пластиковый сифон J для раковины 1 1/2 дюйма
Фланец для унитаза 3 дюйма
Уплотнитель для унитаза 900 11
Лента сантехническая

1.

Перекрыть водопровод

Фото: fotoduets / Adobe Stock

Начните с перекрытия водопровода во всем доме. Если у вас есть городская вода, вы найдете перекрытие где-то внутри дома, рядом с тем местом, где вода входит в дом. Проверьте гараж, подвал и туалеты вдоль внешней стены возле счетчика.

Если вы живете в более теплом климате, вы можете найти отсечку снаружи дома возле счетчика воды. Если вы живете на колодезной воде, вы найдете запорный клапан на главной трубе, которая идет от напорного резервуара в ваш дом.

2. Черновые работы по сантехнике

Фото: Pixel-Shot / Adobe Stock

Чтобы выполнить черновые работы по сантехнике в ванной комнате, вы установите подводящие и сливные линии для унитаза, раковины и ванны.

По линиям подачи вода из основных линий горячей и холодной воды в вашем доме поступает ко всем сантехникам в ванной комнате. Вам нужно будет запустить пять линий подачи: линии подачи горячей и холодной воды для ванны и раковины и одну линию подачи холодной воды для туалета. В зависимости от того, где находятся линии горячей и холодной воды по отношению к ванной комнате, вы можете провести линии подачи через пол ванной комнаты или стойки в стене.

У вас есть варианты при выборе материала для линий подачи, включая медь, сталь, поливинилхлорид (ПВХ) и сшитый полиэтилен (РЕХ). PEX — лучший вариант для домашних мастеров, поскольку он не требует пайки или склеивания деталей. Если вы выберете этот материал, вам нужно будет приобрести обжимной инструмент PEX и резак.

Сливные линии направляют сточные воды из раковины, ванны и туалета в главный стояк дома, который служит центральным узлом, куда все сантехнические устройства вашего дома направляют сточные воды. В процессе черновой обработки вы подключите дренажную линию каждого прибора к основному стеку. Водосточные трубы для туалета и ванны обычно располагаются в полу, а сливы для раковин обычно проходят через стену или пол. ПВХ является стандартным материалом для дренажных линий.

Если вам необходимо проложить дренажные линии горизонтально, чтобы добраться до основной трубы, они должны иметь уклон не менее 1/8 дюйма на фут, чтобы гарантировать, что сточные воды не вернутся назад. Проверьте свои местные правила, так как они могут иметь другие требования к минимальному падению.

Туалет

Фото: Ladanifer / Adobe Stock

Начните с выбора места для туалета в ванной комнате. Убедитесь, что между ним и любыми стенами или другими сантехническими приборами есть буфер не менее 15 дюймов, а перед чашей — не менее 21 дюйма.

Чтобы сделать грубую работу в туалете, начните с поиска и вырезания сливного отверстия на полу ванной комнаты. Центр сливного отверстия унитаза должен быть на расстоянии 12 1/2 дюйма от стоек голой стены (12 дюймов, если вы измеряете от гипсокартона), чтобы бачок плотно прилегал к стене. В то время как 12 1/2 дюймов является стандартным размером для большинства унитазов, вы должны дважды проверить примерный размер выбранного вами унитаза, прежде чем измерять и резать. Вы найдете эту информацию в характеристиках унитаза.

С помощью рулетки отметьте расположение сливного отверстия на полу ванной комнаты, затем с помощью кольцевой пилы диаметром 4 1/2 дюйма и аккумуляторной дрели проделайте сливное отверстие унитаза в полу. Далее установите линию подачи унитаза, отвечающую за наполнение бачка после каждого смыва. Линия должна входить в ванную на высоте 8 1/4 дюймов над полом и на 6 дюймов сбоку от осевой линии унитаза (линии, которая проходит от стены до середины сливного отверстия унитаза) унитаза.

Раковина

Фото: Vladdeep / iStock / Getty Images Plus / Getty Images

Степень грубости в раковине зависит от сантехники в доме. Вообще говоря, слив для раковины должен входить в комнату на высоте от 16 до 20 дюймов над полом. Однако в некоторых случаях имеет смысл пропустить сливную трубу раковины через пол. Выберите установку слива, которая лучше всего сочетается со стилем раковины и позволяет подключаться к основному стеку.

Вам понадобятся линии подачи воды как для горячей, так и для холодной воды. Эти линии должны входить в ванную на 4 дюйма справа и 4 дюйма слева от центра слива раковины, по крайней мере, на 2-3 дюйма выше линии слива. Как и в случае со сливом, в некоторых случаях имеет смысл провести эти линии подачи через пол. Проложите линии таким образом, чтобы это соответствовало стилю раковины и расположению основных линий горячей и холодной воды в доме.

Ванна

Фото: Вадим / Adobe Stock

Для того, чтобы принять ванну, начните с поиска и вырезания сливного отверстия в ванне. Отверстие для водосточной трубы ванны должно быть на расстоянии 10–14 дюймов от стены, обрамляющей центр со сливом ванны. Ознакомьтесь с инструкциями производителя ванны для конкретных размеров, затем используйте сабельную пилу, чтобы вырезать отверстие для доступа в полу в месте слива. Это отверстие позволит установить сливную линию и ловушку, как только ванна будет установлена на место.

Что касается линии подачи, два отверстия для крана должны быть на расстоянии 20–22 дюйма от пола и на 4 дюйма от центра (слива ванны) влево и вправо. Носик ванны должен быть в центре на 4 дюйма выше края ванны, а подача насадки для душа должна быть на высоте 80 дюймов от пола по центру.

3. Установка светильников

Фото: Гайрат Толибов / iStock / Getty Images Plus / Getty Images

строительный инспектор, чтобы убедиться, что он придерживается кодекса. В то время как черновая сантехника обычно является работой сантехника, установка светильников — это то, с чем вы справитесь.

В зависимости от выбранного вами стиля светильников может иметь смысл установить гипсокартон перед установкой светильников.
