Установка насоса в систему отопления: советы и видеоинструкция.

Работа водяной системы охлаждения достаточно простая и понятная.

Схема подключения циркуляционного насоса для отопления дома состоит из труб, радиаторов, резервуаров, котла и жидкости, которая перемещается по всему этому контуру.

Жидкость, проходя через котел, нагревается до определенной температуры, после чего отправляется по трубам к радиаторам.

Содержание статьи

• Система отопления без насоса и с насосом
• Какой тип насоса выбрать владельцу?
• Подключение насоса отопления
• Дополнительный насос в систему отопления
• Видео: как установить насос на отопление

Задача радиатора принять температуру от теплоносителя и передать это тепло в окружающую среду. Все достаточно просто, но для эффективной работы всей этой системы жидкость должна перемещаться по всей системе. Для этого и проводится установка насоса в систему отопления для более эффективной циркуляции теплоносителя.

И все же что лучше?

Отопление без насоса

Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора — трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 — 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Какой тип насоса выбрать владельцу?

Прежде всего, вам необходимо определиться с мощностью насоса для вашей системы отопления.

После того как мощность выбрана, следует определиться с типом насоса. Есть сухие и мокрые циркулярные насосы, которые используются в системах отопления:

Насос с сухим ротором. Конструктивно ротор полностью изолирован от жидкости, которую перемещает по системе отопления. Двигатель вынесен за конструкцию насоса, а ротор соединен с рабочей частью с помощью муфты.

Циркуляционные насосы сухого типа обеспечивают высокий КПД и как следствие высокие значение подачи и напора теплоносителя

Такие насосы довольно массивны и используются в крупных многоэтажных сооружениях, офисных и торговых центрах, на промышленных объектах. Они издают много шума из-за завихрения воздуха, поэтому не востребованы в обустройстве частных систем отопления.

Насос с мокрым ротором. Конструктивно в таких насосах ротор и рабочее колесо расположены на одном валу и непосредственно контактируют с жидкостью, которую необходимо перемещать по системе отопления. Вода в этом случае является и смазкой для подшипников и отводит тепло выделяемой при работе насоса.

В сравнении с насосами сухого типа эти обеспечивают более низкий КПД, но на фоне невысокого расхода электроэнергии, этот факт не особенно важен.

Насосы мокрого типа очень тихие и эффективные, очень просты в установке и неприхотливы при эксплуатации. Эти агрегаты используют при сооружении частных систем отопления в загородных домах и коттеджах.

Подключение насоса отопления

Можно ли установить насос отопления в частном доме самому?

Конечно же, в попытках экономии огромное количество людей пытаются самостоятельно выполнить установку насоса. Но вы должны понимать, что установка насоса в систему отопления частного дома является ответственным этапом, который без достаточного опыта и навыков выполнить качественный монтаж бывает сложно. При неправильной установке насоса могут появиться утечки жидкости, могут появиться проблемы с достаточным давлением теплоносителя в системе. Именно поэтому рекомендуется поручить такую работу профессионалам, они очень быстро выполнят правильную установку насосного оборудования.

Где устанавливать насос

Раньше все профессионалы говорили о том, что циркуляционный насос необходимо устанавливать в обратку отопления. Считалось, что вода, которая прошла по всей системе отопления, успела остыть и охлажденный теплоноситель будет способствовать более продолжительной службе агрегата. Ведь внутри были резиновые сальники и уплотнители, которые от горячей воды теряли свои свойства. Сегодня на рынок поставляются насосы, внутренние детали которых могут без проблем работать с горячим теплоносителем на протяжении многих лет. Поэтому современный насос отопления можно устанавливать, как в обратку, так и в подачу.

Помните о том, что насосное оборудование периодически требует обслуживания или даже своей замены. Именно поэтому рекомендуется устанавливать насос там, где к нему круглогодично будет доступ для этого обслуживания. Насос устанавливается на разъемные резьбы, поэтому его можно всегда демонтировать и заменить, или же отремонтировать и установить обратно.

Схема подключения насоса отопления

Схема подключения циркуляционного насоса отопления выглядит следующим образом:

  Выбираем мощность и тип устанавливаемого насоса. Если самостоятельно этот выбор сделать сложно, то можно проконсультироваться с профессионалами своего дела.

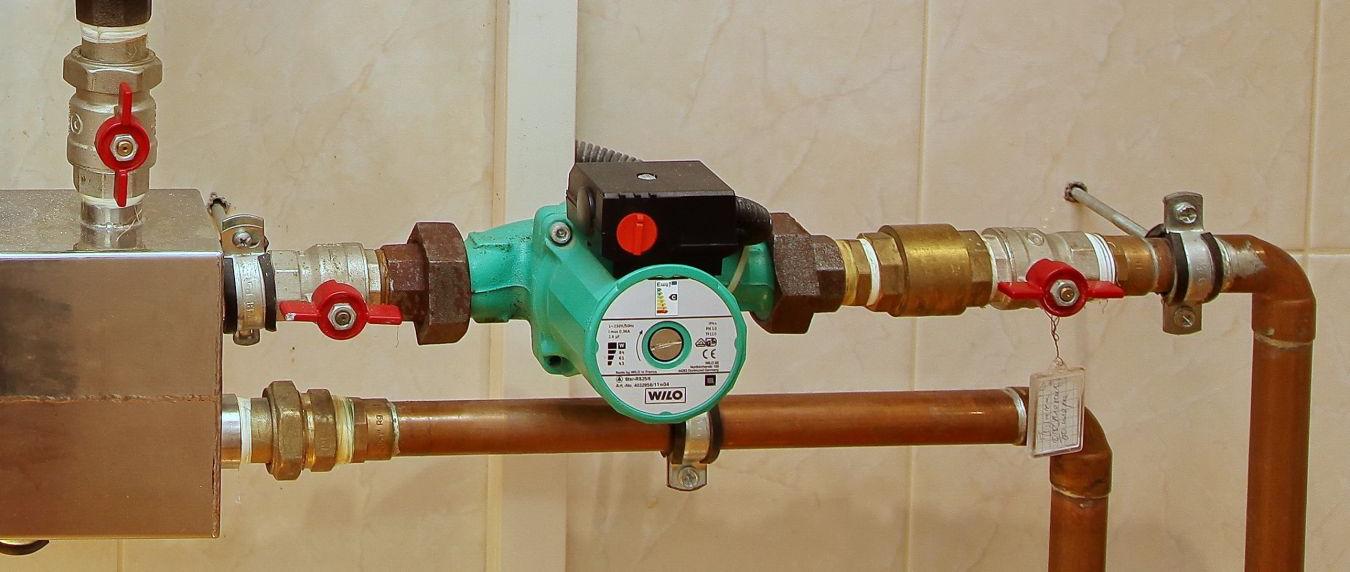

  Установка циркуляционного насоса в системе отопления производится на байпасный участок трубопровода. Такая схема монтажа насоса используется для обеспечения возможности оперативного демонтажа оборудования в случае поломки без необходимости остановки всей системы отопления.

  Сливаем воду. Если установка выполняется на уже действующую систему, то внутри есть вода. Необходимо полностью слить воду через специальный сливной кран.

  Пайка и установка всей необходимой арматуры. Устанавливаются разъемные резьбы для насоса, что в результате позволяет без проблемы и очень быстро снять насос для обслуживания или полной его замены. На участке до и после насоса должны быть установлены отсечные вентили/

  Все стыки обрабатываются герметиком.

  Заполнение системы отопления водой. Необходимо убедиться в том, что в месте установки насоса не наблюдаются течи по достижению заданного в системе давления.

  Развоздушивание насоса и системы целиком. На корпусе насоса имеется винт, необходимо открутить его и дождаться, когда с отверстия пойдет вода. После этого включить насос на несколько минут и повторить процедуру развоздушивания.

Следует понимать, что установка насоса в систему отопления является очень ответственным мероприятием и должна выполняться теми людьми, которые имеют в этом опыт. Без достаточного количества опыта очень сложно выполнить все монтажные работы и избежать утечек после поднятия давления.

Подключение к электропитанию

Циркуляционные насосы для горячей воды работают от сети 220 в. При подключении желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Подключить насос к проводке можно через клеммную колодку или напрямую кабелем к клеммам. Электропитание от сети можно выполнить с помощью трехконтактной розетки и вилки.

Клеммы на корпусе насоса располагаются под пластиковой крышкой. Открутив несколько болтов и сняв её увидим три разъема. Они подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение).

Дополнительный насос в систему отопления

Для того, чтобы определиться нужен или нет 2-ой насос отопления необходимо знать параметры самого контура отопительной системы. Дополнительный насос на отопление может быть установлен как последовательно(после и перед уже установленного), так и параллельно.

Установка дополнительного насоса в систему отопления последовательно увеличивает напор создаваемый в системе. Это необходимо если напора теплоносителя не достаточно для того чтобы обогреть самый верхний радиатор(на самом верхнем этаже дома).

Два насоса в системе отопления установленные параллельно друг другу увеличивают производительность. Такой способ монтажа оборудования используется в котельных.

Дополнительный насос в системе отопления дает владельцу ряд преимуществ:
  повышается производительность отопительной системы. Теплоноситель расходуется более равномерно, что сказывается на температурном режиме во всех помещениях.
  Помещение прогревается намного быстрее.

Видео: схема установки насоса на отопление дома

Стоимость установки насоса в работающую систему отопления профессионалами не такая уж и высокая, поэтому следует обратить внимание на данное решение проблемы. Специалисты обладают всеми необходимыми инструментами для качественного выполнения работы, обладают всеми необходимыми навыками и опытом. Если же вы обладаете этим опытом сами, то смело выполняйте установку насоса, с достаточным уровнем знания такая работа не будет сложной и вы сможете сделать все правильно.

Вместе со статьей «Установка насоса в систему отопления: советы и видеоинструкция.» читают:

установка циркуляционного насоса в системе отопления

1. Назначение циркуляционных насосов
2. Как правильно выбрать место для установки
3. Схемы обвязки
4. Установка в системы отопления с принудительной циркуляцией теплоносителя
5. Установка в системы отопления с естественной циркуляцией теплоносителя
6. Особенности монтажа
7. Подключение устройства к сети электропитания

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

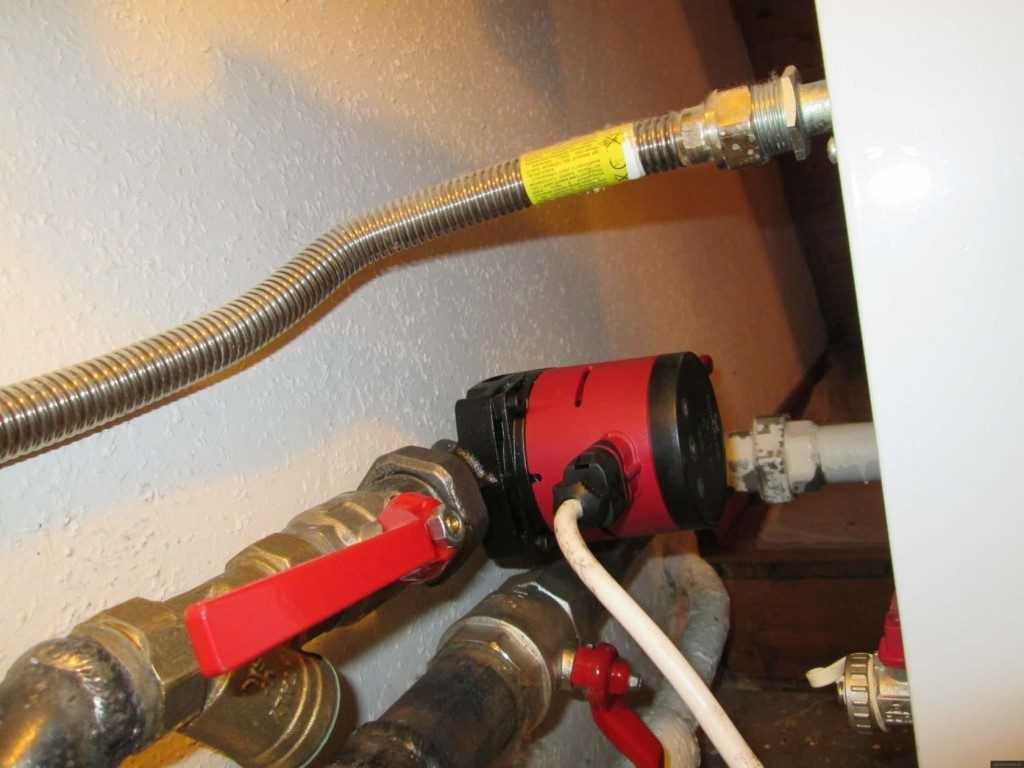

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115

°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением.

Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Как работает тепловой насос| Видео о тепловом насосе | Goodman

Как работает тепловой насос

• Дом/
• Учебный центр HVAC/
• ОВКВ 101/
• Как работает тепловой насос

Тепловой насос переносит тепло из одного места в другое. Звучит просто, но откуда берется тепло, если топливо не сжигается?

Система воздушного теплового насоса использует передовые технологии и цикл охлаждения для обогрева и охлаждения вашего дома. Это позволяет тепловому насосу обеспечивать комфорт в помещении круглый год, независимо от времени года.

В теплое время года тепловой насос может работать как кондиционер, вытягивая тепло и влажность из помещения и перенаправляя их наружу. В холодные месяцы тепло из наружного воздуха извлекается и передается внутрь вашего дома. Хотите верьте, хотите нет, но даже днем ​​с температурой 32 ° F вырабатывается достаточно тепла, чтобы согреть ваш дом. Наука удивительна!

Например, когда существует разница температур, такая как температура тела 98,6°F и воздуха 32°F, тепло передается от более теплого объекта к более холодному воздуху. Вот почему вы начинаете чувствовать холод! Поэтому, когда вы пытаетесь извлечь тепло из воздуха с температурой 32 ° F, вам приходится соприкасаться с чем-то еще более холодным. Это работа хладагента в тепловом насосе.

В холодные месяцы: тепловые насосы извлекают тепло из наружного воздуха и передают его в ваш дом.

В теплое время года: тепловые насосы забирают теплый воздух и влажность из дома и выводят их наружу, оставляя более прохладный воздух в помещении.

Режим кондиционирования

При правильной установке и функционировании тепловой насос может помочь поддерживать прохладную и комфортную температуру, одновременно снижая уровень влажности в вашем доме.

1. Теплый воздух из вашего дома втягивается в воздуховод моторизованным вентилятором.


2. Компрессор обеспечивает циркуляцию хладагента между внутренним испарителем и наружным конденсаторным блоком.


3. Теплый воздух из помещения затем направляется к устройству обработки воздуха, а хладагент перекачивается из внешнего змеевика конденсатора во внутренний змеевик испарителя. Хладагент поглощает тепло при прохождении через воздух в помещении.


4. Этот охлажденный и осушенный воздух затем проталкивается через соединительные внутренние воздуховоды к вентиляционным отверстиям по всему дому, снижая внутреннюю температуру.


5. Цикл охлаждения продолжается снова, обеспечивая постоянный метод охлаждения.

Режим нагрева



Тепловые насосы уже много лет используются в местах с более мягкой зимой. Однако за последние пять лет технология тепловых насосов с воздушным источником продвинулась вперед, что позволяет использовать эти системы в районах с длительными периодами отрицательных температур. ²

1. Тепловой насос может переключаться из режима кондиционирования воздуха в режим нагрева путем реверсирования цикла охлаждения, заставляя внешний змеевик работать как испаритель, а внутренний змеевик — как конденсатор.


2. Хладагент протекает по замкнутой системе линий охлаждения между наружным и внутренним блоками.


3. Несмотря на низкие температуры наружного воздуха, достаточное количество тепловой энергии поглощается из наружного воздуха змеевиком конденсатора и выделяется внутри змеевиком испарителя.


4. Воздух из вашего дома втягивается в воздуховод моторизованным вентилятором.


5. Хладагент перекачивается из внутреннего змеевика во внешний змеевик, где он поглощает тепло из воздуха.


6. Этот нагретый воздух затем проталкивается через соединительные воздуховоды к вентиляционным отверстиям по всему дому, повышая внутреннюю температуру.


7. Цикл охлаждения продолжается снова, обеспечивая постоянный метод сохранения тепла.

Детали теплового насоса



Чтобы лучше понять, как воздух нагревается или охлаждается, полезно немного узнать о деталях, из которых состоит система теплового насоса. Типичная система теплового насоса с воздушным источником представляет собой сплит-систему или систему из двух частей, которая использует электричество в качестве источника энергии. Система содержит наружный блок, похожий на кондиционер, и внутренний кондиционер. Тепловой насос работает вместе с системой обработки воздуха для распределения теплого или холодного воздуха по внутренним помещениям. Помимо электрических компонентов и вентилятора, система теплового насоса включает в себя:

Компрессор: перемещает хладагент по системе. Некоторые тепловые насосы содержат спиральный компрессор. По сравнению с поршневым компрессором спиральные компрессоры работают тише, имеют более длительный срок службы и обеспечивают на 10–15 °F более теплый воздух в режиме обогрева. ¹

Плата управления: контролирует, должна ли система теплового насоса работать в режиме охлаждения, обогрева или оттаивания.

Змеевики: Конденсатор и испарительный змеевик нагревают или охлаждают воздух в зависимости от направления потока хладагента.

Хладагент: Вещество в линиях охлаждения, которое циркулирует через внутренний и наружный блоки.

Реверсивные клапаны: изменяют поток хладагента, который определяет, охлаждается или нагревается внутреннее пространство.

Термостатические расширительные клапаны: регулируют поток хладагента так же, как клапан крана регулирует поток воды.

Аккумулятор: Резервуар, регулирующий количество хладагента в зависимости от сезонных потребностей.

Холодильные линии и трубы: Соедините внутреннее и внешнее оборудование.

Нагревательные ленты: Электрический нагревательный элемент используется для дополнительного нагрева. Этот добавленный компонент используется для дополнительного обогрева в холодные дни или для быстрого восстановления после более низких температур.

Воздуховоды: служат воздушными туннелями для различных пространств внутри вашего дома.

Термостат или система управления: Устанавливает желаемую температуру.

Почему на моем тепловом насосе образовался лед?

Не паникуйте! Довольно часто можно увидеть иней или даже лед на тепловом насосе. Процесс передачи тепла хладагенту может привести к накоплению избыточной влаги на змеевике. Эта избыточная влага может замерзнуть при экстремально низких температурах. Хорошей новостью является то, что ваш тепловой насос был разработан именно для этого!

Правильно работающий тепловой насос имеет режим разморозки, который включается при обнаружении образования льда. Блок просто реверсирует цикл хладагента, и тепло направляется на наружный змеевик. Пока это происходит, резервные или вспомогательные нагревательные полосы используются для обогрева вашего дома до тех пор, пока лед не растает.

Однако, если ваш тепловой насос не оттаивает скопившийся лед, это может указывать на то, что что-то работает неправильно. Если это произойдет, позвоните своему местному лицензированному дилеру HVAC для проверки устройства.

1 Тепловые насосы. (н.д.). Получено с Energy.gov: https://energy.gov/energysaver/heat-pump-systems
2 Воздушные тепловые насосы. (н.д.). Получено с сайта Energy.gov: https://energy.gov/energysaver/air-source-heat-pumps .

Геотермальное отопление и охлаждение | Департамент энергетики

Управление геотермальных технологий

Узнайте больше:

Информационный бюллетень: Что такое геотермальные тепловые насосы?

Ищете альтернативу новой печи или системе кондиционирования воздуха для вашего дома, здания, кампуса или сообщества? Технологии геотермального отопления и охлаждения являются отличным вариантом.

Что такое геотермальный тепловой насос?

Тепловые насосы перемещают тепло из одного места в другое с помощью электричества. Кондиционеры и холодильники являются двумя распространенными примерами тепловых насосов. Тепловые насосы также могут использоваться для обогрева и охлаждения зданий.

Температура на глубине около 30 футов под поверхностью остается относительно постоянной круглый год — от примерно 50°F (10°C) до 59°F (15°C). Для большинства районов США это означает, что температура почвы обычно выше температуры воздуха зимой и ниже температуры воздуха летом.

Геотермальные тепловые насосы используют постоянную подземную температуру для эффективного теплообмена, обогрева домов зимой и охлаждения летом.

Геотермальные тепловые насосы используют постоянную подземную температуру неглубокой земли в качестве накопителя тепла, что обеспечивает эффективное отопление и охлаждение. Системы могут различаться по типу коллектора и используемым соединениям.

Что такое система геотермального теплового насоса?

Система геотермального теплового насоса включает:

1. Подземный коллектор тепла — Геотермальный тепловой насос использует землю в качестве источника и поглотителя тепла (накопителя тепла) с помощью ряда соединенных труб, закопанных в землю рядом со зданием. . Петлю можно закопать как вертикально, так и горизонтально. В нем циркулирует жидкость, которая поглощает или отдает тепло окружающей почве в зависимости от того, холоднее или теплее окружающий (внешний) воздух, чем почва.
2. Тепловой насос — Когда температура окружающей среды ниже температуры земли, геотермальный тепловой насос забирает тепло из жидкостей коллектора, концентрирует его и передает зданию. Когда температура окружающей среды выше температуры земли, тепловой насос отводит тепло от здания и хранит его под землей.
3. Подсистема распределения тепла — Традиционный воздуховод обычно используется для распределения нагретого или охлажденного воздуха от геотермального теплового насоса по зданию.

URL видео

Где можно использовать геотермальные тепловые насосы?

Геотермальные тепловые насосы могут быть:

• Используются для обогрева и охлаждения одного дома, одного предприятия или всего сообщества (кампус колледжа, район и т. д.)
• Реализовано в рамках нового строительства или добавлено задним числом для существующих зданий
• Устанавливается в городской или сельской местности.

Некоторые системы могут снабжать дома и предприятия горячей водой.

Подробнее: Выбор и установка геотермальных тепловых насосов

Геотермальные тепловые насосы

можно масштабировать для удовлетворения потребностей всего сообщества в отоплении и охлаждении в одной сети, как показано на этом рисунке. Другие технологии геотермального отопления и охлаждения, такие как централизованное теплоснабжение, также могут использоваться в коммунальной системе.

Является ли геотермальный тепловой насос таким же, как воздушный тепловой насос?

Нет, геотермальные тепловые насосы отличаются от воздушных тепловых насосов. Геотермальные тепловые насосы обмениваются теплом с землей, а воздушные тепловые насосы обмениваются теплом с воздухом.

Было доказано, что по сравнению с системами с воздушным источником геотермальные системы работают тише, служат дольше и требуют меньше обслуживания, и они не зависят от температуры наружного воздуха. Геотермальные системы, как правило, дороже, чем источники воздуха, но дополнительные затраты часто окупаются за счет экономии энергии.

Возможности финансирования геотермальной энергии сообщества

В июле 2022 года Министерство энергетики США (DOE) объявило об объявлении о возможностях финансирования проектирования и развертывания геотермального отопления и охлаждения сообществ (FOA), в рамках которого будет выделено 300 000–13 миллионов долларов на проекты, которые помогают сообществам в проектировании.
