Как припаять резистор к светодиоду: Как правильно впаять резистор

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) (видео)

 Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Именно исходя из этого опыта, столь высоко желание применить именно светодиоды, для конструирования самых различных электрических схем, как в бытовой электронике, так и для автомобиля. Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное умозаключение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Именно этой теме, подключению светодиода к бортовой сети автомобиля и понижению напряжения, будет посвящена статья.

Содержание статьи:

1. Как понизить напряжение на светодиоде
2. Подключение светодиода через резистор
3. Подключение светодиода через стабилизатор
4. Видео по теме
5. Калькулятор для расчета сопротивления

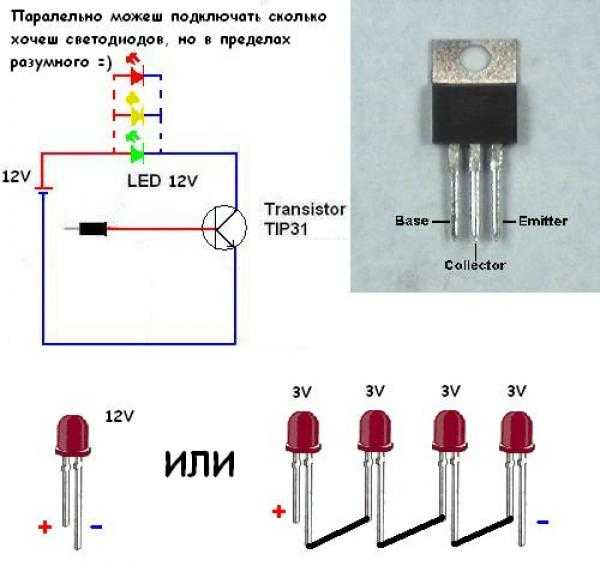

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

 Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети.

  Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

 Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор.  В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

 Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

 Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле.  14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод.  Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле  P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена.

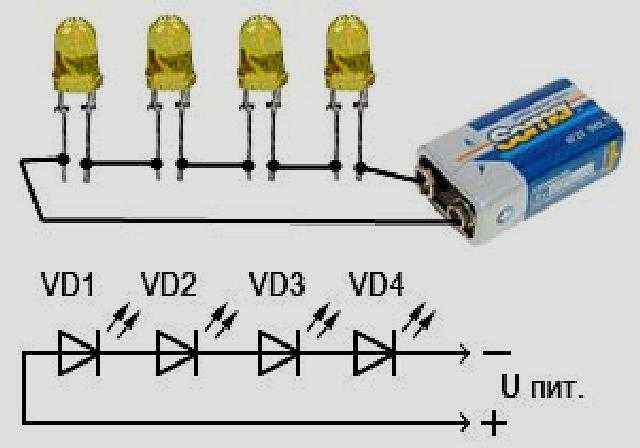

 Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

 Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети.  К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

 Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.
Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные.
 О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подводя итог о подключение светодиода к 12 вольтам в машине своими руками

 Подводя итог о подключении светодиода к 12 вольтовой сети можно сказать о простоте выполнения схемотехники. Как со случаем где применяется резистор, так и с микросхемой – стабилизатором. Все это легко и просто. По крайней мере, это самое простое, что может вам встретиться в электронике. Так что осилить подключение светодиода к бортовой сети машины в 12 вольт  должен каждый и наверняка. Если уж и это не «по зубам», то за более сложное и вовсе браться не следует.

Видео по подключению светодиода к сети в автомобиле

… а теперь чтобы вам было легче прикинуть какой номинал сопротивления нужен и какой мощностью для вашего конкретного случая, можете воспользоваться калькулятором подбора резистора

Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора
Напряжение источника питания U, В:
Напряжение падения на одном LED, В:
Кол-во последовательно включенных LED, шт:
Максимально допустимый ток через LED, мА:

Как выпаять светодиод из светодиодной ленты подсветки телевизора

Содержание

1. Как выпаять светодиод из светодиодной ленты подсветки телевизора
2. Сайт Виктора Королева
3. Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками
4. Как заменить светодиод в подсветке LED телевизора
5. Как понять, что светодиод неисправен?
6. Как решить проблему?
7. Как заменить нерабочий светодиод?
8. Советы и рекомендации
9. Как правильно паять светодиоды: что важно знать, распространенные ошибки
10. Строение диодных элементов
11. Особенности пайки
12. Что необходимо для работы
13. Пайка smd светодиодов
14. Температура пайки
15. Как выпаять светодиод из ленты
16. Как выпаять светодиод из LED-лампочки
17. Как припаять резистор к светодиоду
18. Выбор пасты для пайки
19. Ошибки при пайке
20. В заключение

Как выпаять светодиод из светодиодной ленты подсветки телевизора

Гостей: 5

Пользователей: 0

Всего пользователей: 6,120
Новый пользователь: the_voice

Как выпаять SMD светодиод со светодиодной линейки
( Небольшая статья от пользователя karp0507, для сайта Reflektor. kz )

Опишу способ , как можно аккуратно выпаивать светодиоды , с некоторых светодиодных линеек LED телевизоров, в домашних условиях . Под домашними условиями подразумевается отсутствие специальных инструментов, например, таких как термопинцет или паяльная станция. Все что нам понадобиться это половинка лезвия для бритья, один паяльник с тонким жалом, аккуратность и много, много терпения. Главное при этой процедуре выпаивания не торопиться и все делать не спеша.

Конфигурация контактных выводов в таких светодиодах имеет одну особенность – под светодиодом расположена теплоотводящая подложка, припаянная снизу к печатному проводнику, именно она слегка затрудняет процесс демонтажа светодиода. На фотографии ниже, показан светодиод с обратной стороны, где можно хорошо видеть эту подложку. Если смотреть сверху, то теплоотводящая подложка расположена ровно под светоизлучающим кристаллом, то есть в центре светодиода.

В первую очередь, перед тем как вы начнете работать паяльником и лезвием, желательно хорошенько закрепить светодиодную линейку любым удобным для вас способом. Можно, например, зафиксировать ее на столе с помощью скотча, главное чтобы она не двигалась во время работы и обе руки были свободны. Если в то время когда вы будете выпаивать светодиод, линейка будет двигаться, то вероятность повреждения дорожек, как впрочем, и самого светодиода, гарантированна. Все внимание должно быть сосредоточенно на самом процессе, а не на том, как при этом еще и удерживать ее.

Фиксируем светодиодную линейку

Итак, зафиксировали линейку со светодиодами, далее дадим паяльнику хорошенько разогреться и приготовим половинку лезвия. Можно использовать и полностью все лезвие, но чем меньше оно будет, тем удобнее будет работать. После того, как паяльник прогреется, начинаем плавить олово на выводах светодиода (можно начать с любого вывода), продвигая потихоньку лезвие между выводом и печатной площадкой. Жало паяльника должно быть чистым, без следов от прошлой работы. Как только лезвие полностью пройдет место пайки, дадим олову слегка остыть и не спеша, вытащим его обратно, далеко продвигать лезвие под светодиод не надо. Лезвие нужно держать строго ровно, не приподнимая его и не опуская вниз. Также во время продвижения лезвия, рекомендуется слегка прижать светодиод сверху, на случай если вдруг лезвие случайно приподнимется или опуститься – светодиод уже не оторвется и дорожки не повредятся. Проделываем то же самое со всеми выводами светодиода.

Следующий и завершающий шаг – освобождаем место пайки к теплоотводящей подложке. Прижимая светодиод сверху, аккуратно просовываем лезвие к центру, после чего нагреваем его как можно ближе к светодиоду, при этом стараемся не касаться жалом корпуса, и практически срезаем олово. Можно обойтись и без нагревания, потихоньку проталкивая лезвие просто срезать олово. Убираем светодиод и смотрим на результат – получилось аккуратно и без повреждений светодиода и дорожек. Для убедительности, прозваниваем все дорожки на линейке тестером, проверяем светодиод.

Светодиод выпаян

Проверяем дорожки тестером

Если приспособиться, то на демонтаж светодиода уходит примерно 3 – 5 минут. И в завершение хотелось бы сказать, даже если вы случайно и повредите дорожку, ничего страшного в этом нет, зная топологию рисунка проводящих дорожек, вы можете восстановить ее с помощью тонкого провода. Лучше конечно делать все, не спеша и аккуратно, тогда и мудрить ничего не придется, и светодиоды будут работоспособные.

Топология рисунка токопроводящих дорожек светодиодной линейки

На этом все, думаю при желании, можно сделать все без повреждений, используя домашние подручные средства. Собственно статья возникла из вопроса на форуме, на который я сам и ответил. Там же можно поделиться другими способами, или задать вопросы по этому.

Источник

Сайт Виктора Королева

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Как заменить светодиод в подсветке LED телевизора

Неисправность светодиодов – довольно распространенная проблема среди бюджетных телевизоров. Нередко это происходит из-за низкого качества и недолговечности материалов, используемых при сборке. А если гарантийный срок техники после покупки уже вышел, то для починки придется раскошелиться на ремонт… К счастью, процедуру замены светодиода можно произвести дома самостоятельно.

Как понять, что светодиод неисправен?

Чаще всего симптомом поломки светодиода становится отсутствие изображения на экране, в то время, как звук присутствует. При этом напряжение подается через драйвер, однако светодиоды не могут работать из-за перегрева.

Иногда светодиоды работают исправно при включении ТВ, однако уже через полчаса работы изображение начинает пропадать. Это связано с микротрещинами в цепи или иными повреждениями светодиодов. Часто в таких случаях требуется комплексная диагностика проблемы у мастера, т.к. самостоятельно ее выявить довольно проблематично.

Как решить проблему?

Многие умельцы выполняют доработку блока питания, уменьшая подаваемое напряжение. Для этого из цепи питания выпаиваются один или несколько резисторов. Однако такой способ годится только в том случае, если телевизор ломается регулярно в течение короткого срока после покупки – в противном случае, проблема не в подаваемом напряжении, а в неисправности конкретного светодиода.

В этом случае есть два варианта: заменить всю планку светодиодов или устранить проблему точечно. Дешевле обойдется второй вариант, однако он потребует некоторой сноровки и аккуратности.

Лучше всего использовать оба способа сразу: сначала заменить нерабочие светодиоды, а затем уменьшить напряжение при помощи выпайки резисторов, или – гораздо проще – через настройку изображения, примерно на 20%. Это увеличит срок службы светодиодов в разы.

Как заменить нерабочий светодиод?

Чтобы «операция» прошла успешно, нужен навык обращения с паяльником и немного терпения. Ниже будет приведена пошаговая последовательность выполнения – не запутаетесь.

Шаг 1. Обесточьте телевизор, снимите его с креплений и уложите экраном вниз. Желательно подложить под дисплей мягкую ткань, чтобы он не поцарапался в ходе работы. Избегайте давления на телевизор, пока будете производить работу.

Шаг 2. Шуруповертом или при помощи отвертки снимите все саморезы и винты с корпуса. Аккуратно снимите заднюю крышку. В данном случае (как и в большинстве современных ТВ) в аппарате всего две системных платы – одна материнская, отвечающая за программные процессы, а другая – с LED драйвером, который и подает напряжение на светодиоды.

Шаг 3. Открутите винты, которые фиксируют матрицу к рамке. Будьте внимательны к их количеству, чтобы случайно не повредить корпус, забыв о паре-другой винтов.

Шаг 5. Аккуратно отщелкните все пластиковые крепления и снимите слой с матрицей. Наберитесь терпения – пластиковые защелки крепкие, но при этом хрупкие. Велик риск повредить их во время процедуры.

Шаг 6. Так выглядят светодиоды под «маской».

Как вы видите, здесь расположено 6 «планок» светодиодов, на которые последовательно подается напряжение. Если один из них неисправен, то он не горит и ток не поступает к следующим светодиодам в цепи.

Шаг 7. Проверьте мультиметром напряжение на каждой из полос и определите, на каком из светодиодов цепь прерывается.

Шаг 8. Возьмите «донорскую» светодиодную полосу от другого телевизора или приобретите новую, в соответствии с моделью вашего телевизора. При заказе не забудьте указывать диагональ аппарата – в одной линейке могут встречаться модели разного размера.

Шаг 9. В помеченных (аналогичных) точках нужно выпаять из «родной» полоски нерабочий светодиод. Из новой полосы – рабочий (обязательно в тех же точках цепи). Затем впаять в «родную» полосу новый светодиод. После пайки проверьте мультиметром напряжение еще раз. Если все сделано правильно, должна светиться вся полоса, включая впаянный светодиод.

Шаг 10. Верните полосу на место и подключите технику к сети. Если все светодиоды работают – значит, все сделано правильно. Осталось только собрать корпус в обратной последовательности и проверить изображение уже на экране.

Советы и рекомендации

Замена одного светодиода из новой «полоски» — сомнительная выгода. Если у вас есть возможность приобрести светодиодную планку целиком, меняйте всю неисправную цепочку на новую. Такая замена прослужит дольше.

Обращайте внимание на мощность «донорских» светодиодов и остальные параметры совместимости. Лучше всего, если вы будете брать запчасти только из аналогичной модели – так при подсветке не будет страдать напряжение и работа отремонтированного аппарат будет максимально гармоничной.

Другое дело, если вы пользуетесь «донорскими» планками. Тогда целесообразнее выпаять только нужные вам исправные части и пустить их в работу.

Не пренебрегайте снижением яркости в телевизоре. Многие изготовители (особенно грешащие китайской сборкой) намеренно «выкручивают» яркость, чтобы создать более эффектное и броское изображение, при этом намеренно снижая долговечность светодиодов.

Источник

Как правильно паять светодиоды: что важно знать, распространенные ошибки

Сегодня светодиоды признаны обычными пользователями, радиолюбителями и промышленными предприятиями самыми экологичными, компактными и энергоэффективными источниками света. Маломощные диоды используют для подсветки мониторов, мобильных телефонов и в различных игрушках, а мощные светодиоды применяются в цеховых прожекторах и праздничной люминесценции зданий, в рекламном бизнесе. Но непривычный источник света имеет ряд особенностей обслуживания в отличие от энергосберегающих аналогов (ЭСЛ) и ламп накаливания. Не так просто, например, паять светодиоды. Этому вопросу посвящена статья.

Строение диодных элементов

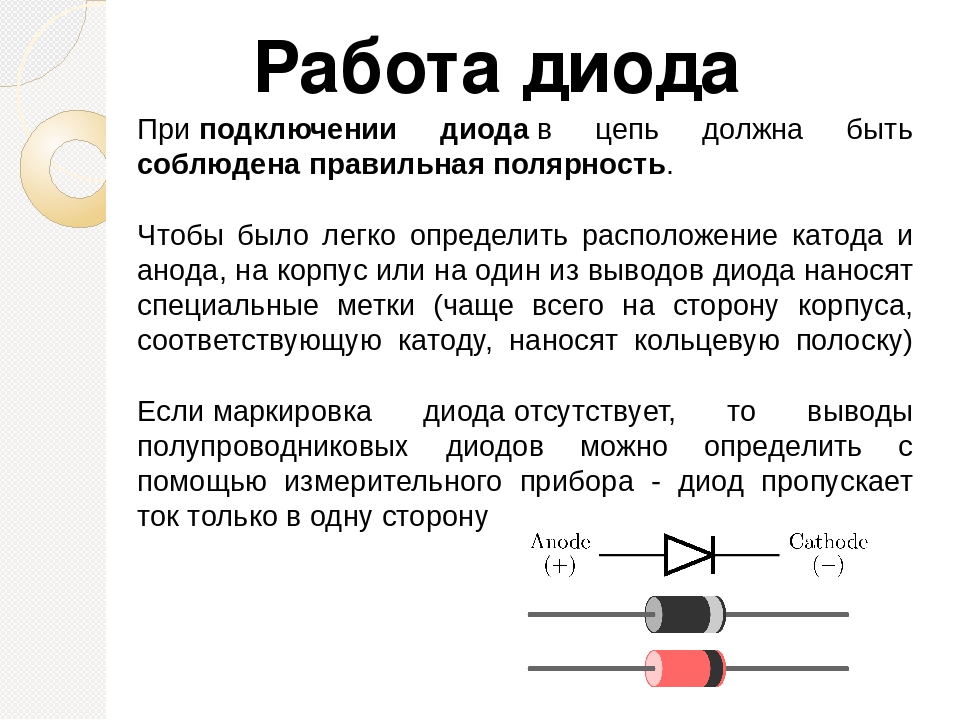

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод). При пайке диода в цепи важно это учитывать.

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Особенности пайки

Сложностей в пайке светодиодов DIP типа обычно не возникает. Зная простые правила пайки, ошибиться сложно:

Пайка светодиодов – это в принципе несложно. Небольшие проблемы, как правильно припаять диод, появляются при работе с SMD типом. Дело в том, что эти диоды не имеют токоведущих ножек, вместо них – площадки контактов. И, как правило, SMD паяются в платы или в лентах.

Что необходимо для работы

Для самостоятельной пайки приготовьте необходимый минимум:

• Паяльник не более 60 ВТ или термовоздушный паяльный фен.
• Канифоль или специальная паста для пайки (подробней в главе «выбор пасты для пайки).
• Оловянно-свинцовый припой.

Опытные радиолюбители советуют использовать для SMD типа паяльники с жалом, заточенным под угол. Так, площадка пайки быстро прогреется, припой расплавится, а диод не испортится от перегрева.

Пайка smd светодиодов

Всего два основных вида пайки. Посмотрите данное видео, чтобы определиться с окончательным набором инструментов:

Дополнительно могут понадобиться:

• Регулируемая подставка.
• Пинцет.
• Ножницы.
• Бокорезы.
• Кисточка для флюса.

Температура пайки

Если вы неопытный в пайке, тем более светодиодов, то рекомендуем пользоваться все-таки феном. Шанс перегреть диод резко понижается. Кроме этого паяльник можно подобрать не тот. Максимальная температура нагрева жала должна быть 300 °C.

Конечно, можно купить паяльник с регулируемой температурой. Но это дополнительная трата денег. Впрочем, радиолюбителей со стажем нередко встречаются такие модели паяльника.

Для закрепления материала советуем посмотреть еще одну видео-инструкцию, уже конкретно по пайке феном:

Как выпаять светодиод из ленты

Другая сложность при пайке SMD типа – это замена старого элемента на новый в светодиодной ленте. Решается простым способом:

1. Перед тем как отпаять диоды, закрепите ленту, чтобы не попасть паяльником на токопроводящие дорожки.
2. Осторожно плавьте олово вокруг контактов и просовывайте под диод лезвие. Приподнимаем сначала с одной стороны, потом с другой, пока диод не будет свободен.

Как выпаять светодиод из LED-лампочки

Вместо лампочек накаливания или энергосберегающих ламп в патрон светодиод не вставишь, нужен как бы посредник. Им является корпус лампы, в котором на плате расположены сразу несколько кристаллов.

Для удобства рекомендуется плотно намотать медную проволоку на жало, сечением не больше 4 мм.

Пинцетом или иголкой отодвигаем кристалл вниз, параллельно контактам.

Как припаять резистор к светодиоду

Если в вашей схеме не предусмотрено ограничение тока так называемым драйвером, то можно по-старинке воспользоваться резисторами.

Подключать напрямую в сеть светодиоды нельзя, так как кроме повышенного тока, он еще и переменный. Резистор и драйвер преобразуют ток в постоянный.

Каждому светодиоду в идеале нужен отдельный резистор. Это если диодов немного. Если их, например, сотня, как в некоторых гирляндах, или пусть даже пару десятков, придется приобрести драйвер.

Если сталкиваетесь с понятиями «резистор» и «драйвер» впервые, мы подобрали наглядные инструкции:

Резистор нужно подключать в схеме после питания и до светодиода. Паяется он просто. В главе «Особенности пайки» мы оставили видео, как паять любой контакт (см.выше). Никаких особенностей здесь нет. Единственное, в чем можно сомневаться – это выбор флюса, то есть вещества, которое очищает поверхность контакта от оксидной и/или жировой пленки. Как вариант – специальная паста.

Выбор пасты для пайки

Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:

• Interflux 2005 и 8300
• Kingbo RMA-218
• Amtech RMA-223
• Флюс-гель Rexant BGA и SMD

На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности – смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.

Ошибки при пайке

1. Загрязнение жала паяльника. После каждой пайки советуем очищать – элементарно тряпочкой или губкой.
2. Перегрев места пайки. Когда припой растекся, сразу убирайте паяльник, не нужно ждать, пока провод или деталь не перегреются.
3. Мало флюса. Если его недостаточно или он некачественный, то спайка может быть недостаточно плотной, слабой.

В заключение

Как можно было убедиться, работа со светодиодами несколько сложней, чем с лампами накаливания. Однако эти сложности нивелируются качеством света. Радиолюбители в последние десять лет придумали на основе осветительных диодов десятки самоделок, которые не уступают заводским аналогам.

Если вас заинтересовала статья, пишите комментарии и делитесь информацией в социальных сетях.

Источник

Пайка 101 | Давайте добавим светодиоды в вещи!

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Правильная техника пайки на самом деле довольно проста, но многие люди просто не получают хорошего объяснения или плеча, за которым нужно следить. Именно эта фаза строительства, , а не теория электроники, является самым большим препятствием для новичков. Их проект разваливается, они разочаровываются и уходят.

Используя показанный ранее рецепт и материалы, мы продемонстрируем, как лучше всего построить набор светящихся глаз с питанием от батареек — два светодиода — подходящих для фонаря из тыквы на Хэллоуин или маски.

Подключите и включите паяльник, для полного нагрева требуется несколько минут. Пока ждете, соберите детали: батарейный блок, провод, резисторы, светодиоды и термоусадочную трубку (для трубки также понадобятся зажигалка, спички или термофен). Если у вас есть подставка для утюга с губкой, найдите минутку  намочите и отожмите (в ванной или хозяйственной раковине — не делайте этого над кухонной раковиной, полной посуды).

Определите контакт «+» на обоих светодиодах. Это более длинный.

Я использую красных светодиодов , отсюда и значение резистора 150 Ом со страницы рецепта (для других цветов могут потребоваться другие резисторы). К счастью, в моей коллекции запчастей было несколько резисторов на 150 Ом. Если нет, я бы просто увеличил значение немного выше… 180 или 220 Ом… достаточно близко, оно все равно будет работать, если это все, что вы можете найти.

Обрежьте ножку «+» до длины примерно 1/2 дюйма на обоих светодиодах. Сделайте то же самое с резисторами, обрезав один конец до одинаковой длины. У резисторов нет стороны + или -, подойдет любой конец.

Скрутите обрезанную ножку светодиода и резистора друг вокруг друга. Плоскогубцы с тонкими губками могут помочь.

Утюг, наверное, уже готов.

Протрите обе стороны наконечника влажной губкой, чтобы удалить остатки старой сажи. Или, если у вас есть латунная губка в стиле Brillo Pad, просто проткните ее утюгом пару раз.

Добавьте небольшое количество припоя на кончик утюга…

Ваш браузер не поддерживает видео тег.

…это называется лужение железо.

Эта капля припоя на наконечнике не предназначена для соединения деталей.  Помогает с теплопередачей . Тот же принцип, что и при облизывании пальца для проверки ветра (не пытайтесь делать это прямо сейчас, вы имели дело с припоем).

Идея состоит в том, чтобы передать тепло деталям , , затем нанесите больше припоя для соединения.

Коснитесь «луженым» утюгом одной стороны соединения и подождите около секунды. После нагрева вы можете добавить еще припоя с другой стороны, подождав еще секунду, пока он не растечется. Запрещается плавить припой на наконечнике, а затем протирать им детали… это приводит к очень плохому соединению!

Ваш браузер не поддерживает видео тег.

Обратите внимание, как расплавленный припой растекается по всему соединению под действием капиллярных сил. Никаких пятен, все гладкое и блестящее. Хорошая пайка.

Не дуй. Дайте припою остыть в своем темпе. Выдувание делает его хрупким.

Это основа крепкой связи. Не просто соедините части вместе; один только припой не годится для несущей способности. Скручивание + пайка обеспечивают самые прочные соединения… НАСА требует этого! Костюмы плохо воздействуют на электронику …натяжение, сгибание, пот, чистка. Вот почему мы идем на эти дополнительные длины.

«НО… О боже… СВИНЦОВЫЙ ДЫМОК!»

Дым припоя , а не содержит «свинцовые пары». Свинец кипит при температуре тысяч градусов, во много раз горячее нашего паяльника. Испарения – это поток

 , выкипающий из… древесного сока, по сути. Тем не менее, это не повод вдыхать его… дым вонючий и раздражающий. Если вы начнете намного больше паять, инвестируйте в настольный вытяжной шкаф , небольшой вентилятор с фильтром, который отводит дым. Для нечастой пайки обычно достаточно держать лицо подальше от дыма.

Когда вы вытаскиваете утюг, вместе с ним появляется немного припоя. Это обеспечивает лужение для следующего подключения и т. д. Через каждые несколько подключений или примерно раз в минуту очищайте наконечник губки и повторно залуживайте его.  Иначе флюс весь выкипит, припой станет липким и плохо течет.

Повторите пайку для второго светодиода.



После пайки и охлаждения обрежьте другую ножку резисторов и светодиодов примерно до 1/2 дюйма.

Отрежьте два провода длиной около 6 дюймов… используйте разные цвета, если они у вас есть. Зачистите изоляцию примерно на 1/2 дюйма с обоих концов.

Возьмите один из проводов (красный, если вы используете цветовую маркировку) и выполните ту же процедуру скручивания и пайки со свободным концом резистора.

Затем повторите с другим проводом на другой ноге.0005



Сдвиньте их вниз по проводам, прижав прямо к светодиоду.



Нагрейте спичкой или зажигалкой (или феном, если он у вас есть), переворачивая детали, чтобы получить все стороны. Если все сделано правильно, трубка будет охватывать провода.



Очень распространенная ошибка новичков – подносить пламя слишком близко, обугливая пластик. Вы просто хотите поймать тепло, поднимающееся от пламени.

Отрежьте еще два куска проволоки, на этот раз длиной около 12 дюймов, и зачистите оба конца.



Отсоедините разъем от аккумуляторной батареи (если он есть) и снимите изоляцию с проводов примерно на 1/2 дюйма. Обычно это многожильный провод… немного скрутите его, чтобы он не изнашивался.

Используя первый светодиод для справки, отрежьте еще два куска термоусадочной трубки такой же длины, как и раньше.



Теперь соедините провода от первого светодиода рядом с только что обрезанными и наденьте на них термоусадку (более длинный кусок идет на провод с резистором). На этот раз термоусадка надевается на провода перед пайкой . Надавите на него так, чтобы он не был слишком близко к зачищенным концам проводов.

Скрутите пары проводов вместе, скрутите эти пары с соответствующими ножками светодиода, затем припаяйте соединения (сначала очистите и залужите наконечник припоя, это заняло минуту).



Эти трехсторонних встроенных соединителей сложны. Если вы можете справиться с этим, электроника — ваша устрица.

После того, как оба соединения спаяны и остыли, наденьте термоусадочные трубки вплотную к светодиоду и подайте тепло, как и раньше.



Еще одна распространенная ошибка при термоусадке — забыть надеть трубку на провод перед пайкой . Я паял с тех пор, как по Земле бродили динозавры и до сих пор делают эту ошибку.

Отрежьте еще пару кусков термоусадочной трубки длиной от 3/4 до 1 дюйма. Наденьте их на одну пару проводов (либо провода аккумуляторной батареи, либо провода, ведущие к светодиодам).



Скрутите провода, припаяйте соединения и усадите трубку, как и раньше.



Еще один совет по термоусадке: держите неусадочную трубку подальше от соединений во время пайки

; горячие провода преждевременно сожмут трубы. Этот материал просто таит в себе опасность, не так ли? Но это , так что гораздо приятнее изоленты!

Обратите внимание, что большинство наших соединений (кроме 3-сторонних) представляют собой встроенных сращиваний… провода соединяются по прямой линии.



A  косичка Соединение проводов бок о бок, не рекомендуется для носимых устройств… это слабее, если провода тянут. Косички отлично подходят для домашней проводки, потому что ничего не движется.

Вставьте несколько батареек, закройте крышку, щелкните выключателем…

И вуаля! Огни!

Если все работает, можно выключать утюг, убирать инструменты и припой и идти мыть руки.

Если ничего не горит , проверьте самое очевидное: правильно ли установлены батарейки в держателе? Батарейки свежие? Они работают на другом устройстве?

Если ваш припой плохо проник в соединения, это холодная пайка. Попробуйте пошевелить провода. Если светодиоды мигают, это, вероятно, холодный стык. Отрежьте его и попробуйте еще раз. Вот почему иметь несколько запасных частей — хорошая идея.

Имейте в виду, что светодиоды «односторонние» — определенная сторона должна подключаться к +, а не к —. Если горит только один светодиод , другой может быть наоборот. Попробуйте обрезать провода, поменять их местами и перепаять. Если и не горят, оба могут быть перепутаны местами, и в этом случае вы должны поменять местами провода от аккумуляторной батареи.

Иногда светодиод повреждается из-за перегрева при пайке. Это может произойти, если вы задержитесь слишком долго. Паяные соединения должны быть выполнены быстро.

Если кажется, что ничего не работает, иногда может оказаться полезной тестовая сборка с зажимами типа «крокодил».

Я вложил свою в этого металлического дракона. При установке светодиодных глазков где-либо будьте осторожны, чтобы не наклониться слишком близко к светодиодам, иначе вы сломаете ножки.

Со свежим комплектом батареек AAA этого, вероятно, хватит на по крайней мере полных 24 часа (вероятно, целый год выездов на конгрессы) или немного короче, если будут добавлены дополнительные светодиоды. Батареи типа AA примерно в три раза больше по емкости, но они несколько больше и тяжелее, что делает их менее удобными для носимых устройств.

В руководстве Adafruit по превосходной пайке более подробно рассматриваются инструменты и методы пайки, а лаборатория Коллина показывает видео этих методов в действии. Оба показывают пайку печатной платы (а не провод к проводу, как мы делаем здесь), но основные концепции все еще применяются.

 Инструменты и расходные материалы Сшиваемые контуры

Это руководство было впервые опубликовано 06 сентября 2014 года. обновлено 06 сентября 2014 г.

Эта страница (Soldering 101) последний раз обновлялась 31 августа 2014 г.

Текстовый редактор на базе tinymce.

Пайка 101- Как паять микро светодиодные фонари – Evan Designs

Пайка 101- Как паять микро светодиодные фонари – Эван Дизайнс перейти к содержанию

Бесплатная доставка внутренних заказов на сумму от 40 долларов США и выше

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и выше

Здесь, в Evan Designs, наши мини-светодиоды поставляются с предварительно припаянными резисторами и прикрепленными проводами. Это простое решение, позволяющее сразу же устанавливать комплекты светодиодных светильников с батарейным питанием в ваших хобби-проектах. Подключение предварительно смонтированных светодиодов Evan Designs не требует навыков пайки, фактически, если вы просмотрите наши рекомендации по подключению светодиодов, вы не увидите никаких упоминаний о пайке.

Однако для некоторых специальных проектов или для тех из вас, кто интересуется электричеством и пайкой, в этой статье будет описан процесс, используемый для создания всех наших микро-светодиодов в Evan Designs. Пайка – это процесс, требующий тонких навыков и техники. В связи с этим мы не можем гарантировать результат и не можем предложить замену сгоревших или сломанных светодиодных аккумуляторов из-за перегрева паяльника или других проблем. При этом давайте рассмотрим основы пайки, чтобы углубить наше понимание светодиодных фонарей с батарейным питанием, которые мы все любим использовать в наших моделях для хобби.

Микросветодиоды Evan Designs в виде ламп

Светодиоды в виде ламп представлены в 3 размерах: 5 мм, 3 мм и 1,8 мм. Все они могут быть припаяны к проводу держателя батареи, источника питания или общей проводки. Мы не предлагаем отдельные микросхемы и не рекомендуем паять их самостоятельно, так как это требует уникальных навыков пайки, специального паяльного оборудования и деталей.

О припое

Прежде всего, из чего состоит припой? Припой — это плавкий металлический сплав, используемый для постоянного соединения двух металлических компонентов, таких как небольшие светодиоды, резисторы и провода. Этот металлический сплав обеспечивает непрерывный поток электронов через заданную цепь. Припой изготавливается из смеси свинца, олова и иногда серебра. Свинцовый компонент в припое не опасен, так как свинец имеет низкую температуру плавления. При этой низкой температуре плавления 230°С или ниже, температуре, на которую будет настроен ваш паяльник, пары свинца не испаряются. При этом по-прежнему важно паять в хорошо проветриваемом помещении. Мы также рекомендуем иметь поблизости вентилятор, чтобы выдувать пары от пайки.

Использование флюса

Сам по себе припой плохо прилипает к ножкам мини-светодиода. Из-за этого некоторые люди используют флюс, клейкий компонент, наносимый на компоненты для пайки перед расплавлением припоя. В качестве альтернативы вы можете купить припой на основе канифоли с клеевым материалом, уже находящимся внутри сердцевины, чтобы исключить ступеньки и обеспечить легкое приклеивание. Мы предпочитаем флюс в виде пасты. Без лишних слов приступим к пайке!

Рисунок A

Теперь у нас есть запасы, давайте перейдем к нашему пошаговому процессу.

1. Подключите паяльник к сети и установите температуру менее 300 градусов C.

   Сделайте это в первую очередь, так как нагревание займет несколько минут.

2. Определите длинную и короткую ножки вашего яркого светодиодного фонаря.

   Короткая ветвь — это (-), а длинная ветвь — это (+), см. рисунок A выше. (-) идет на длину черного провода Kynar + идет на длину красного провода Kynar.

3. Определите, какие резисторы вам понадобятся.

   Теплые и холодные белые светодиоды для хобби, а также зеленые и синие светодиоды, работающие от батареек, не требуют резистора, когда они работают на 3 вольта. Для всех других цветов светодиодных ламп и комплектов светодиодных ламп, продаваемых в Evan Designs, требуется резистор для работы при напряжении 3 вольта. На 5-12 вольт и 7-19вольт, все мини-светодиоды нуждаются в определенном резисторе с определенным значением Ом, чтобы защитить светодиод от слишком большого тока, который разрушит светодиод. Используемый резистор основан на расчете с использованием максимального рабочего напряжения, проектного напряжения светодиода, известного как прямое напряжение. Значение резистора можно определить по следующему уравнению.

   Значение резистора = (напряжение источника — прямое напряжение светодиода) / потребляемый ток светодиода

   Например, если вы хотите подключить 5-миллиметровую холодную белую лампочку, подключенную к 9-вольтовой батарее, мы получим минимальное необходимое значение резистора 315 Ом. Можно использовать большее значение, однако в какой-то момент вы можете обнаружить, что светодиод становится заметно тусклее. Мы обнаружили, что вы можете не увидеть значительной потери яркости, пока значение не превысит минимальное значение более чем в два раза.

   При покупке любого из наших светодиодов, которые имеют необходимый резистор, впаянный в провод, вам не нужно будет определять номинал резистора, оставляя вам больше времени, чтобы посвятить свой проект и хобби.

   Резистор на 9 В с батареей на 9 В
   Важно, чтобы резистор соответствовал источнику питания, чтобы не повредить модели фонарей.

4. Обрежьте ножки резистора и светодиода до желаемого размера.

   Это необязательный шаг для небольших подключений. Однако следите за тем, чтобы не забыть, какая сторона + и — мини-светодиода. Мы присоединяем красный провод к + стороне, черный к (-). Со светодиодами SMD мы предпочитаем использовать магнитный провод, а поскольку магнитный провод трудно найти в черном цвете, мы используем зеленый магнитный провод для (-) соединения

5. Отрежьте и зачистите провод Kynar нужной длины.

   Зачистите около ¼ дюйма изоляции с обеих сторон провода. У вас должен быть один красный и один черный провод для ваших самых ярких светодиодов.

6. Нанесите паяльную пасту или канифоль на ножки и провода светодиода!

   Это покрытие будет притягивать припой, позволяя ему легко течь по проводам, которые вы хотите соединить.

7. Теперь вы готовы к пайке!

   Неважно, к какой ноге светодиода для хобби мы присоединяем резистор, потому что резистор снижает ток, подаваемый в цепь, а его слишком большая сила тока разрушает светодиоды.

8. Начните с расплавления небольшого количества припоя паяльником.

   Держите эту точку припоя на утюге. Совместите желаемую ножку микросветодиода с вашим резистором и нанесите припой от утюга на соединение. Следите за тем, чтобы не подходить слишком близко к светодиодному фонарю модели, так как тепло может повредить его. Также будьте осторожны, чтобы не обжечься. В идеале подключение должно занять меньше секунды, однако это может потребовать практики. Как упоминалось ранее, светодиоды НЕ ЛЮБЯТ ТЕПЛО, поэтому мы хотим свести к минимуму время, затрачиваемое на это соединение, установив утюг на настолько низкую температуру, чтобы припой мог легко течь. Обратите внимание, если вы не используете резистор (см. шаг 3), пропустите этот шаг.

9. Проверьте подключение.

   После охлаждения слегка потяните крошечную ножку светодиода и резистор. Он должен быть прочным, как единое целое. Если ваше соединение ненадежно, повторите шаг 8.

10. Прикрепите провод кинара.

    Припаяйте черный провод Kynar к (-) концу микросветодиода. Подсоедините красный провод Kynar к плюсовому концу вашего микросветодиода, используя дополнительное количество припоя и тот же процесс, что описан в шаге 8.

11. Проверьте свой свет.

    После проверки ваших подключений пришло время протестировать ваше творение! Подсоедините черный и красный провода комплекта светодиодов к батарее, которую вы планируете использовать.

12. Защитите свои подключения.

    Отрежьте два куска термоусадочной трубки, чтобы закрыть ножки мини-светодиода и резистор. Термоусадочная трубка используется для защиты соединений и предотвращения соприкосновения клемм — и + светодиода для хобби. Если эти две клеммы соприкоснутся, они создадут короткое замыкание, в результате чего маленький светодиод нагреется и перегорит. Если у вас нет термоусадочной трубки, вместо нее можно использовать изоленту. Термоусадочная трубка Evan Designs
    Доступны диаметры 1/16 дюйма и 3/32 дюйма. Термоусадочная трубка, которую мы видим, имеет тонкие стенки, ее легко сжимать, она занимает очень мало места после усадки и является отличным способом защиты ваших моделей для хобби.

    Нагрейте термоусадочную трубку.
    С помощью зажигалки, теплового пистолета или фена усадите тонкостенную термоусадочную трубку. Следите за тем, чтобы не подходить слишком близко к крошечному светодиоду с теплом и нагревайте термоусадочную трубку только до тех пор, пока она не сожмется, вы увидите, что она перестанет сжиматься.

Поздравляем!

Вы припаяли свою первую схему микро-светодиода. Мы надеемся, что вы нашли эту статью информативной, и помните, что пайка — это навык, который требует практики. У вас может не получиться припаять светодиоды для хобби с первой попытки. Существует множество различных методов пайки, но это метод, который мы используем в Evan Designs, чтобы сделать светодиоды с батарейным питанием, которые вы все знаете и любите. Мы хотели бы услышать, как пайка сработала для вас, оставьте комментарий ниже с любыми советами или историями, связанными с пайкой. Мы лишь коснемся основ пайки.

Подробнее о пайке светодиодов

Тем, кто хочет узнать больше о пайке светодиодов для своих проектов, следует изучить дополнительную информацию о прямом напряжении светодиодов, силе тока светодиодов, резисторах.

Знаете ли вы, что резистор можно использовать совместно с несколькими светодиодами? Значение резистора будет суммой количества светодиодов, которые вы будете защищать.
