Как проверить исправность светодиода мультиметром

Пример HTML-страницы

Светодиоды широко используются в современных осветительных приборах. Это связано с их экономичностью и высокой надежностью по сравнению с обычными электрическими лампами. Однако светодиодные элементы не застрахованы от неисправностей. Проверить их работоспособность можно разными способами, но самый точный и простой способ — проверить с помощью тестера. В этой статье мы расскажем о том, как проверить светодиод мультиметром и каковы особенности этой процедуры.

Содержание

1. Проверка светодиода режима непрерывности
2. Управление светодиодами без распайки
3. Проверка светодиодов в фонариках
4. Заключение

Проверка светодиода режима непрерывности

Мультиметр — это универсальный измеритель, позволяющий проверить исправность практически любого электрического устройства или элемента. Чтобы проверить светоизлучающий диод с помощью тестера, устройство должно иметь возможность переключаться в режим проверки диодов, который часто называют непрерывностью.

Проверка состояния светодиода мультиметром осуществляется в следующем порядке:

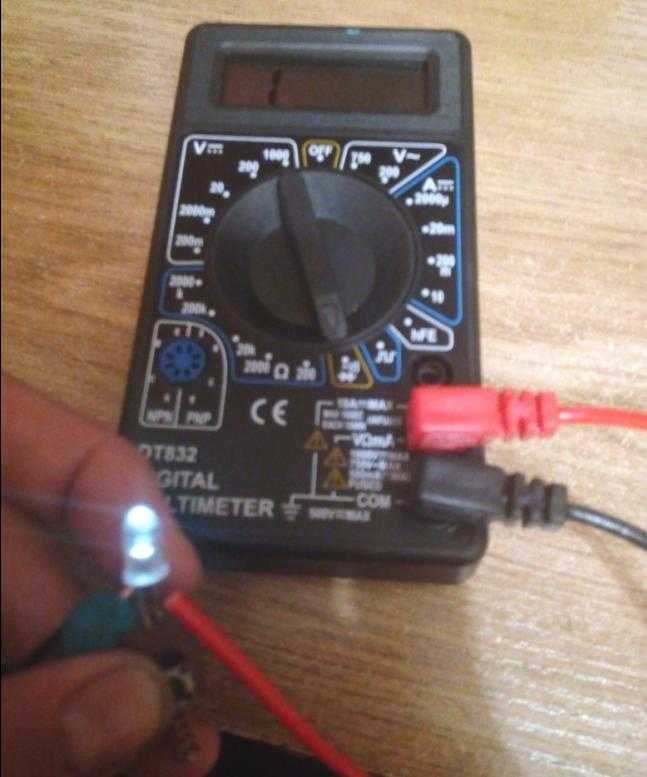

• Установите переключатель тестера в режим проверки диодов.
• Подключите щупы мультиметра к контактам тестируемого объекта.

• При подключении светодиода учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный — к аноду). Однако если точное расположение полюсов неизвестно, нет ничего страшного в неправильном подключении и светодиод в этом случае не выйдет из строя.

При неправильном подключении щупов к контактам первоначальные показания на дисплее тестера не изменятся. Если полярность не перепутать, рабочий диод загорится.

• Ток выбора имеет небольшое значение, и его недостаточно для работы светодиода на полной мощности. Таким образом, вы можете увидеть свечение элемента, немного затемнив комнату.
• Если нет возможности приглушить подсветку, то нужно посмотреть показания мультиметра. При проверке исправного диода значения на дисплее прибора будут отличаться от единицы.

Визуальная проверка работы светодиодов на видео:

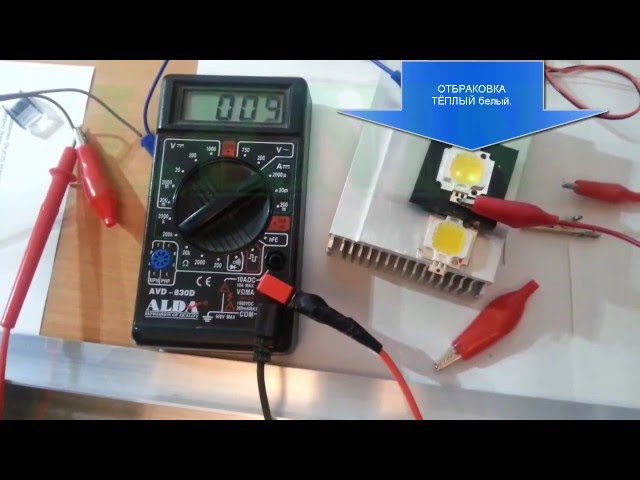

Таким методом можно проверить работоспособность даже мощного диода. Обратной стороной этого метода является то, что он не будет работать для диагностики элементов, не выпаяв их из схемы. Для проверки светодиода в цепи к датчикам необходимо подключить адаптеры.

Иногда исправность детали проверяют путем измерения сопротивления, но этот метод не получил распространения, так как для его использования нужно знать технические параметры диода.

Управление светодиодами без распайки

Для подключения щупов счетчика к разъему PNP к ним необходимо припаять небольшие металлические наконечники, для чего можно использовать простые скобы.

Чтобы более надежно изолировать кабели с припаянными наконечниками, вставьте между ними прокладку печатной платы и обмотайте конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и в то же время простой переходник, с помощью которого мы сможем подключить щупы мультиметра к контактам светодиода.

Затем щупы подключаются к контактам светодиодного элемента, при этом последний из общей схемы паять не нужно. Дальнейшая проверка выполняется в том же порядке, как описано выше.

Возьмем наглядный пример проверки исправности светодиода без его отпайки из схемы.

Проверка светодиодов в фонариках

При испытании элементов светодиодных фонарей необходимо разобрать устройство и снять с него плату с установленными светодиодами. Затем припаянные к щупам мультиметра наконечники с правильной полярностью подключаются к ножкам светодиода прямо на плате.

Переключатель тестера установлен в режим набора, после чего вы можете определить, правильно ли работает элемент, по отраженным показаниям на дисплее и наличию (или отсутствию) свечения.

Тест светодиодов без пайки удобен еще и тем, что позволяет определить неисправность, измерив значение сопротивления в цепи. Поэтому при параллельном подключении светодиода сопротивление, близкое к нулю, свидетельствует о неисправности хотя бы одного из элементов. После получения таких результатов нужно проверить каждый светодиод отдельно описанными выше способами.

На видео проверка светодиодов лампочки без распайки:

Заключение

Из этого материала вы узнали, как проверить работоспособность светодиода с помощью мультиметра. Процедура эта совсем несложная, а имея под рукой штатный тестер, каждый сможет проверить работоспособность светодиодов в бытовой технике.

Понравилась статья? Поделиться с друзьями:

Как измерить светодиод мультиметром

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье. На фото ниже у нас простой диод и светодиод. Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как прозвонить светодиодную лампу
• Проверка светодиодной ленты на работоспособность. Поиск причин неисправности.
• Как определить параметры светодиода?
• Как проверить исправность светодиода мультиметром
• Пытался померять сопротивление светодиода — безуспешно
• Проверка светодиодной ленты на работоспособность. Поиск причин неисправности.
• Как определить параметры светодиода
• Проверка (прозвонка) светодиода мультиметром
• Как определить на сколько вольт светодиод?
• Как узнать напряжение светодиода?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Мини-тестер для проверки светодиодов своими руками. Как проверить светодиоды без мультиметра.

Как прозвонить светодиодную лампу

Давайте научимся ими пользоваться. Переведите тестер в режим проверки транзисторов — Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вы видите свечение? Значит проверка светодиода выполнена, если нет — ошибись полярностью или диод не исправен. Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT, как на фото ниже. Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки. Режим проверки диода так и обозначен — графическим изображением диода, подробнее об обозначениях в статье.

Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода. Проверка светодиодов тестером в режиме прозвонки — показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы! Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится. Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает.

Значит нужно смотреть диод. Как проверить ИК-светодиод? Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта — если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления.

Когда на фотоэлемент попадает свет — состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону.

Понаблюдайте этот эффект и убедитесь в исправности или поломке. Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов. Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля витая пара или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках. Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем. Как теперь проверить светодиодную лампочку мультиметром?

Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом но не всегда. Если LED не загорается при правильно подобранной полярности — требуется его замена. Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико — Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение. Если установлено много мелких SMD — проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше. На нашем сайте есть целая статья о том, как проверить светодиодную ленту , тут рассмотрим экспресс-методы проверки.

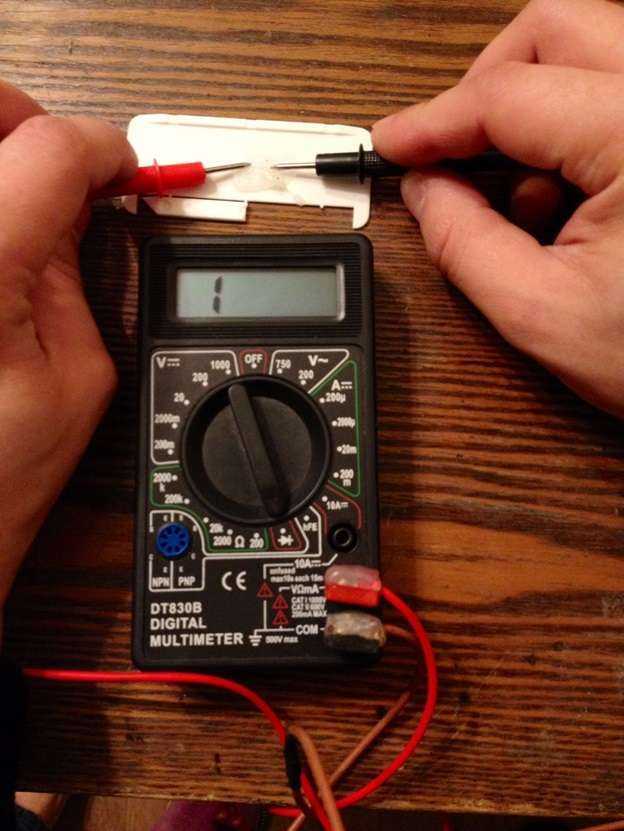

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов. Во-вторых иногда происходит перегорание не диодов, а токоведущих частей.

Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты. Как проверить светодиодную ленту батарейкой? Питание ленты — 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой.

Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Нам понадобится батарейка от материнской платы — типоразмера CR Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов. Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и Ом во втором. Запас прочности LED вам это простит. Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник. Для этого внимательно следуйте инструкции:.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс. Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы , ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Если вы подали слишком большую мощность — диод начнет усиленно греться.

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода. После всей проделанной работы проверьте себя еще раз — сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи.

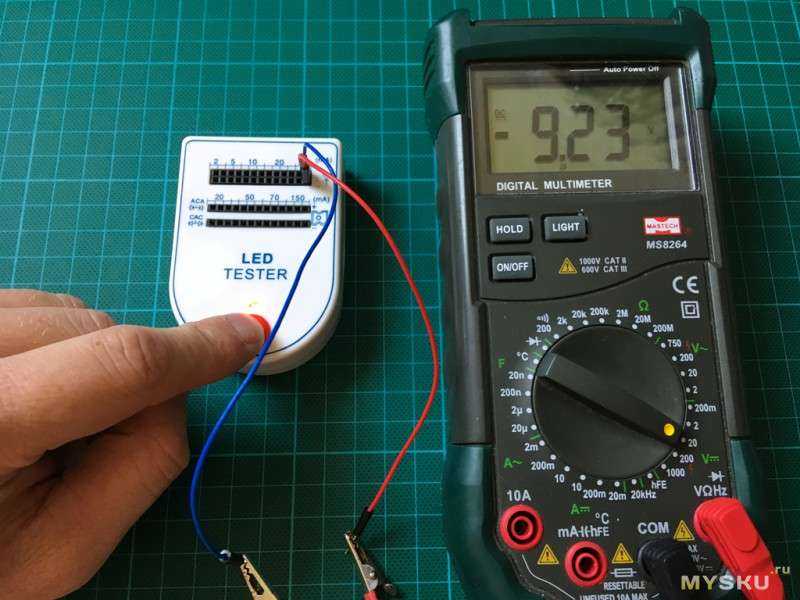

Так вы гарантированно определите напряжение, ток и мощность LED. В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания — измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность. Их вообще тестером проверить не реально. Save my name, email, and website in this browser for the next time I comment. Светодиод Инфо. Карта сайта Контакты. Прогнозы роста рынка ультрафиолетовых светодиодов на год.

Apple Watch, используя зеленые светодиоды, предскажет инсульт. Чем они отличается и…. Основные причины перегорания светодиодных ламп в авто и квартирах. Что такое филаментные лампы Томича led filament?

Можно ли использовать светодиоды в сауне? Как правильно освещать баню. Делаем светодиодную подсветку растений: расчет мощности, выбор ленты, расчет питания.

Проверка светодиодной ленты на работоспособность. Поиск причин неисправности.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. Так как узнать падение напряжения на светодиоде? Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Пытался померять вначале сопротивление светодиода, а потом силу тока мультиметра напряжение до 2 В, и светодиод начинает еле-еле . Попытка измерить сопротивление в обоих направлениях ничего не.

Как определить параметры светодиода?

В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1. Для белых, зеленых и синих 3 — 3. Проверить эти значения параметров при наличии мультиметра, не составит труда. Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона.

Как проверить исправность светодиода мультиметром

Как определить параметры неизвестного светодиода? Цвет свечения, др. Часто в руки попадает светодиод, параметры которого нам не известны. Подключение светодиода напрямую к источнику питания, при малейшем превышении номинального рабочего напряжения резко увеличит протекающий через него ток и выведет из строя. Обычно в таких случаях я «на глазок» включал последовательно с ним резистор 1- 1.

Обычно выходят из строя силовые, выпрямительные диоды, т.

Пытался померять сопротивление светодиода — безуспешно

Светодиодная лента в последние годы получила самое широкое распространение и по праву является наиболее популярным видом подсветки. Поэтому каждый обладатель такого освещения рано или поздно сталкивается с ситуациями, когда необходимо оперативно проверить работоспособность ленты в домашних условиях, либо найти причину — почему же она не горит. Если она у вас при включении моргает или мигает, но по крайней мере загорается, причин может быть несколько. Подробно об этом читайте в отдельной статье. Сделать это можно даже если поблизости нет напряжения и блока питания. Если поблизости нет переменного напряжения В или источника питания, лента проверяется проще всего, с помощью обыкновенной батарейки.

Проверка светодиодной ленты на работоспособность. Поиск причин неисправности.

Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные — более мощные мощность более 1 Вт , применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов. Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером. Для работы светодиода необходим постоянный ток невысокого напряжения. Для его получения применяются различные устройства, представляющие собой миниатюрные блоки питания, которые являются элементами конструкции осветительных приборов.

Сейчас речь идет именно о мультиметре. Практически у всех современных цифровых мультиметров есть режим измерения параметра.

Как определить параметры светодиода

Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные — более мощные мощность более 1 Вт , применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов. Срок службы таких источников в десятки раз выше, чем ламп накаливания.

Проверка (прозвонка) светодиода мультиметром

ВИДЕО ПО ТЕМЕ: Как проверить светодиод тестером

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение.

Как определить на сколько вольт светодиод?

В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.

Как узнать напряжение светодиода?

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно учитывая плотность компоновки схемы или целесообразно например, по причине дефицита времени. Что можно предпринять?

Как проверить светодиод мультиметром в домашних условиях

Примерно 2% всех диодов бракованные, поэтому важно знать, как проверить светодиод на бездефектность. Светодиод 2835 получил наибольшее распространение. Обладает хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и доступной ценой. Применяется в фонарях, низковольтных лампах, автомобильных фарах, светодиодных лентах, бытовых осветительных приборах. Существует несколько типов светодиодов 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод представляет собой полупроводниковый прибор с двумя ведущими электрическими параметрами:

• рабочий ток;
• падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — это прибор, измеряющий основные параметры электрического устройства. Для проверки светодиода на работоспособность нужен мультиметр с режимом «прозвонка» — проверка диодов. Посмотреть оптом светодиодную ленту от производителя.

Проверка светодиода мультиметром:

1. Вставьте щупы в отверстия на тестере: черный – COM, красный – V.
2. Установите режим набора номера.
3. Подсоедините щупы к светодиоду: красный щуп – к аноду (+), черный – к катоду (-). Светодиод не сгорит, если щупы подключены неправильно. Просто показания мультиметра останутся неизменными. При правильном подключении щупов загорится рабочий светодиод.

Силы тока (питания) в «прозвонке» мультиметра недостаточно, чтобы диод светился на полную мощность. Поэтому можно увидеть свечение в сумерках. Если выключить свет невозможно, то показания тестера укажут на исправность светодиода — они отличаются от 1.9.0003

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло находится круглый разъем (обычно синий) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в работоспособности светодиода, необходимо вставить его ножки в следующие отверстия:

• ПНП: длинная ножка в «Е», короткая в «С»
• NPN: длинный — в «С», короткий — в «Е».

Ноги имеют разную длину только для диодов малой мощности. Более длинная ножка светодиода — это клемма анода (+), короткая ножка — катод (-).

Для мощных светодиодов на выходах обозначены «+» и «-». Для SMD 2835, SMD 5730 «-» обозначается срезанным углом корпуса.

Звон мощных светодиодов, работающих на токи в сотни и тысячи мА, обычно сопровождается свечением и свидетельствует о работоспособности элементов. Но при включении на рабочий ток они как бы светят «в полсилы». Это свидетельствует о повреждении кристалла, который сложно поменять (например, в прожекторе) и поэтому следует заранее произвести проверку.

Перед проверкой рекомендуется внимательно осмотреть светодиод. Если это большой желтый квадрат, то узнать его работоспособность мультиметром невозможно, так как напряжение такого светодиода превышает 20 вольт.

Прожектор из нескольких мелких смд проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

1. Установите тумблер тестера на проверку светодиодов.
2. Прикрепите щупы к светодиоду. Важно, чтобы красный провод питался от «+», черный — от «-». Если соединение правильное, диод загорится.

Для проверки инфракрасного светодиода нужно вставить его в отверстия транзисторного разъема и посмотреть через видеокамеру мобильного телефона. Человеческое зрение не улавливает инфракрасные лучи. Работающий светодиод выглядит как светящееся пятно с размытыми контурами на экране телефона.

Проверка светодиода в домашних условиях

Дома можно проверить светодиод, подключив его к источнику питания. Например, для зарядки мобильного телефона или фонарика. Тестер можно сделать из старой зарядки от телефона или другого ненужного электроприбора.

Осмотр:

1. Отрежьте разъем на конце шнура питания и зачистите провода.
2. Красный провод подключается к «+», черный провод подключается к «-». Если питание 1,5 вольта и более, то диод начнет светиться.

Светодиодная лента состоит из нескольких светодиодных элементов, они собраны по 3 штуки в сегмент. Это позволяет разделить ленту, и ее производительность не изменится.

Экспертиза:

1. Рабочая лента загорится после полной подачи электрического тока на контакты.
2. Если светится небольшой сегмент, значит токопровод не в порядке. Нужно проверить тестером.
3. светодиоды неисправны, когда не горят 3 штуки подряд.

Можно ли проверить с батарейкой

Проверить диод можно без тестера с помощью батарейки Крона (9 вольт) или нескольких пальчиковых батареек соединенных друг с другом. Проверка сверхъярких (желтых, белых, синих) диодов процедура несложная. Достаточно подключить к выводам такого элемента более 3 вольт – 4,2 вольта.

Аккумулятор на 3 вольта (или 2 штуки по 1,5 вольта) можно использовать в качестве питания при проверке работоспособности. Белые и синие светодиоды тестируются без использования резистора (ограничивает ток). Для желтого и красного нужен резистор на 60-70 Ом. Лучше всего использовать разряженную круглую батарейку типа «таблетка». Например, от электронных напольных весов.

Осмотр:

1. Прикрепите 1 иглу от одноразового шприца к батарее липкой лентой с одной и другой плоской стороны.
2. Проверьте работоспособность диода.

Как проверить без пайки

Чаще всего в состав светодиодной системы входит светодиод, и без выпаивания вставить его в разъем не получится. Проверить исправность с помощью щупов тоже не получится, т. к. их нельзя воткнуть в разъем. Можно исследовать светодиоды без пайки, сделав нехитрое устройство из переходника со щупами. В качестве переходника отлично подойдут обычные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

1. Припаяйте выпрямленные адаптеры скрепки к щупам тестера. Для более надежной изоляции кабелей скобами нужно поместить между ними текстолит и перемотать получившееся приспособление изолентой.
2. Вставьте переходники для скрепок в отверстия разъема NPN или PNP и прикрепите щупы к контактам светодиода. При этом отпаивать его от системы нет необходимости.

Проверка диода не вызовет особых затруднений. С этим справится абсолютно любой. Для этого не обязательно иметь знания из области электроприборов. Или понять, что такое «вольт». Достаточно захотеть самостоятельно проверить работоспособность светодиодов. RGB-светодиодная лента.

Светодиоды экономичнее и надежнее обычных лампочек накаливания, но и они могут выйти из строя или просто выйти из строя. Есть несколько способов проверить светодиод. Например, мультиметром или используя в качестве питания обычные батарейки в сочетании с подручными средствами (канцелярскими скрепками, иглами от шприца). Самая простая, точная и надежная проверка – тестером.

Как проверить полевой МОП-транзистор с помощью цифрового мультиметра

68 Комментарии

В посте объясняется, как тестировать полевые МОП-транзисторы с помощью мультиметра с помощью набора шагов, которые помогут вам точно определить хорошее или неисправное состояние МОП-транзистора

Мосфеты являются эффективными, но сложными устройствами

МОП-транзисторы — выдающиеся устройства, когда речь идет об усилении или коммутации различных видов нагрузок. Хотя транзисторы также в значительной степени применяются для вышеуказанных целей, оба аналога сильно различаются по своим характеристикам.

Удивительная эффективность полевых МОП-транзисторов в значительной степени нейтрализуется одним недостатком, связанным с этими устройствами. Это сложность, которая делает эти компоненты трудными для понимания и настройки.

Даже самые простые операции, такие как проверка хорошего мосфета на плохой, никогда не бывают легкими, особенно для новичков в этой области.

Хотя для проверки состояния полевых транзисторов обычно требуется сложное оборудование, простой способ проверки с помощью мультиметра также считается эффективным в большинстве случаев.

Мы возьмем в качестве примера два типа N-канальных MOSFET, K1058 и IRFP240, и посмотрим, как эти MOSFET можно протестировать с помощью обычного цифрового мультиметра с помощью немного отличающихся процедур.

Как проверить N-канальные МОП-транзисторы

1) Установите цифровой мультиметр на диапазон диодов.

2) Держите MOSFET на сухом деревянном столе на металлическом язычке, стороной с надписью к себе и выводами к себе.

3) С помощью отвертки или измерительного щупа закоротить затвор и слить контакты мосфета. Это изначально будет держать внутреннюю емкость устройства полностью разряженной.

4) Теперь прикоснитесь черным щупом счетчика к истоку , а красным щупом к стоку прибора.

5) Вы должны увидеть индикацию «разомкнутой» цепи на счетчике.

6) Теперь, удерживая черный щуп на истоке , поднимите красный щуп со стока и на мгновение прикоснитесь им к затвору MOSFET и верните его к стоку MOSFET.

7) На этот раз счетчик покажет короткое замыкание (извините, не короткое замыкание, а «обрыв»).

Результаты по пунктам 5 и 7 подтверждают, что мосфет исправен.

Повторите эту процедуру много раз для надлежащее подтверждение.

Для повторения описанной выше процедуры каждый раз вам потребуется перезагрузить полевой МОП-транзистор , замкнув затвор и выводы стока с помощью измерительного щупа, как описано выше.

Как проверить МОП-транзисторы с P-каналом

Для P-канала шаги тестирования будут такими же, как 1,2,3,4 и 5, но полярность прибора изменится. Вот как это сделать.

1) Настройте цифровой мультиметр на диапазон диодов.

2) Закрепите MOSFET на сухом деревянном столе на металлическом язычке так, чтобы печатная сторона была обращена к вам, а выводы были направлены к вам.

3) С помощью любого проводника или измерительного щупа замкните затвор и сток контактов P-MOSFET. Это первоначально позволит разрядить внутреннюю емкость устройства, что необходимо для процесса тестирования.

4) Теперь прикоснитесь КРАСНЫМ щупом счетчика к источнику , а ЧЕРНЫМ щупом к стоку прибора.

5) Вы найдете на счетчике показания «разомкнутой» цепи.

6) Далее, не сдвигая КРАСНЫЙ щуп с исток , снять черный щуп со стока и прикоснуться им к затвору мосфета на секунду, и поднести обратно к стоку мосфета.

7) На этот раз счетчик покажет непрерывность или низкое значение на счетчике.

Вот и все, это подтвердит, что ваш мосфет в порядке и без проблем. Любая другая форма чтения укажет на неисправный мосфет.

Если у вас есть какие-либо сомнения относительно процедур, пожалуйста, не стесняйтесь выражать свои мысли в разделе комментариев.

Как протестировать MOSFET IRF540

Процедуры в точности аналогичны описанным выше процедурам тестирования N-канальных MOSFET. В следующем видеоролике показано и показано, как это можно реализовать с помощью обычного мультиметра.
