Как проверить компрессор холодильника мультиметром: Как проверить компрессор холодильника: рабочий он или нет

Содержание

проверка исправности компрессора тестером, как прозвонить мультиметром, видео

Как проверить компрессор холодильника? Иногда бывает так, что примчавшийся мастер под причитания плотнее втыкает вилку в розетку и с «каменным» лицом оформляет квитанцию за срочный вызов.

Холодильник ломается по разным причинам, но наличие некоторых знаний может помочь в решении проблемы своими силами. Здесь речь пойдет о самостоятельной диагностике компрессора.

Основы

Холодильник — теплообменная система, основанная на цикличном процессе испарения и конденсации специального хладагента. Как правило, это фреон.

Схема работы холодильной камеры

Компрессор постоянно создает давление, под действием которого пары фреона попадают в конденсатор. Там они охлаждаются и по трубкам в виде жидкости направляются дальше, как бы вбирая в себя тепло из камер холодильника.

Следующий этап — испаритель, где хладагент нагревается и вновь превращается в пар, чтобы под давлением отправиться на новый круг. Компрессор можно сравнить с человеческим сердцем. Задачи и последствия отказа у них похожи, с поправкой на то, что неисправности техники поддаются ремонту.

Компрессор холодильника

Это важно знать: при вызове специалиста полезно сразу сообщить разновидность хладагента, указанную на компрессоре, например, R134a или R600.

Режим работы регулируется термостатом. Его еще называют терморегулятором или термореле. По сути это «мозг» холодильника, если можно, так сказать. Он измеряет температуру в камерах и через другие реле запускает или останавливает всю систему (здесь Вы можете прочитать про оптимальный температурный режим в холодильнике).

Схема работы компрессора

Благодаря прогрессу новые холодильные агрегаты значительно сложнее приведенной здесь примитивной схемы. Поэтому следует учитывать момент, что далеко не все приведенные в статье процедуры получится провести самостоятельно без риска серьезно повредить свою бытовую технику. Кто предупрежден — тот вооружен.

Нюансы диагностики

В холодильнике взаимодействуют несколько элементов, и все они важны практически в равной степени. Выход из строя хотя бы одной части отразится на работе всей системы. В домашних условиях сложно уверенно определить поломку компрессора.

Для точной диагностики нужно либо проверять другие варианты методом исключения, либо произвести демонтаж части системы, чтобы тестером проверить сопротивление на контактах. Но обо всем по порядку. И правильнее будет начать с видимых признаков выхода холодильника из строя.

Возможные нарушения работы:

не работает вообще, вплоть до отключения индикации и освещения;
не запускается;
не охлаждает или переохлаждает, образуется слой льда на стенках морозильной камеры;
шумы при работе (в том числе его изменение вплоть до скрежета и подобных «нездоровых» признаков, а также полное отсутствие). Как правило, современные «Атланты», «Норды», «Индезиты» и другие марки практически не шумят;
вибрация.

Для монтажа компрессора после диагностики и восстановления системы нужно иметь паяльную лампу (газовую горелку) и специальное оборудование для заправки фреоном.

Сам процесс требует большой аккуратности и внимательности при подсоединении трубок, да и вообще при всех действиях с техникой.

Ошибки чреваты потерей герметичности, и как следствие этого, протечка холодильника и нарушение его нормальной работы в целом. Крайне не рекомендуется производить это самостоятельно, тем более без знаний и навыков.

На тот случай, если решение о демонтаже своими силами все же принято, далее в статье будет инструкция, как это сделать. Скорее всего, даже в случае с таким трудом точно поставленного диагноза, все равно придется вызывать специалиста для замены и заправки компрессора.

А раз так — может быть есть смысл всю работу доверить профессионалу? Если же техника на гарантии, тут вообще думать нечего.

Обратите внимание: в инструкции по эксплуатации есть предупреждение об отказе от обязательств сервисным центром, если любой ремонт не производился в сервисе из списка допущенных производителем к обслуживанию.

Диагностика методом исключения

Если холодильник работает, но не морозит, возможно компрессор перестал накачивать давление в системе

Любая работа с холодильником производится только при отключении его от электрической сети, нарушение этого правила может привести к удару током.

Проверить работоспособность нового холодильника можно только через два-три часа после его установки в ровное рабочее положение и регулировки ножек. Без этого будет возникать вибрация.

Возможные неисправности:

Если холодильник полностью выключился, в первую очередь нужно проверить заведомо исправными приборами розетку и вилку. Чаще всего дело именно в них.
Если холодильник гудит при включении, раздаются щелчки, нарушается температурный режим (все внутри тает) — наиболее вероятна поломка пускового реле, из-за него не включается компрессор и не запускается рабочий цикл. Нужно снять этот узел, чтобы осмотреть его и контакты. При необходимости заменить самостоятельно, что не очень сложно.
Холодильник не замораживает, но слышится нормальный звук работы? Есть довольно надежный способ примерной диагностики компрессора: осторожно потрогать его рукой, но не сразу же после запуска холодильника, а через некоторое время, он может быть довольно горячим. Таким образом можно понять, работает ли он вообще.
Звук работы тоже позволит сделать выводы о причинах — не запускается компрессор или причина в другом. Резкий скрежет и прекращение заморозки — верный признак остановившегося и остывающего «сердца».
Не происходит отключение, вероятно, термостат неправильно определяет температуру, или остановился теплообменный цикл по какой-либо причине, в том числе из-за компрессора, который опять же нужно проверить на работоспособность по температуре и звуку.
Холодильник перемораживает — возможна неправильная регулировка того же термореле. Можно попробовать выставить другое значение. В худшем случае нужна замена этого элемента.

Демонтаж и «прозвонка» контактов

Инструкция применима для самых распространенных в домашних холодильниках линейных компрессов. Обязательно наличие электрического тестера с возможностью замера сопротивления. Без него вся затея полностью лишена смысла. Также будет нужна паяльная лампа.

Примите к сведению: процесс демонтажа после его начала необратим.

Для демонтажа нужно:

1. Перекусить кусачками все трубки, соединяющие компрессор (в нижней части холодильника, черного цвета, по форме немного похож на шар) с другими элементами. Начнется быстрый выход взрывоопасного фреона. Нужно надежно перекрыть конфорки плиты, избегать использования электроприборов и открыть по возможности больше окон.2. Через несколько минут можно продолжить работу: отделить остатки трубок при помощи горелки, при этом будут догорать остатки выходящего хладагента. Это уже не опасно. Потом компрессор снимается от основания, для этого откручивают несколько болтов.3. Чтобы открыть доступ к нужным контактам, необходимо отсоединить при помощи отвертки подключенное к компрессору пусковое реле (три штырька, похожие на те, что торчат из обычной электрической вилки, и есть то, что нужно). 4. При помощи тестера измеряется сопротивление на двух контактах по принципу «каждый с каждым». Показания должны отличаться от нуля, у нового прибора их сумма составляет примерно 40 Ом.

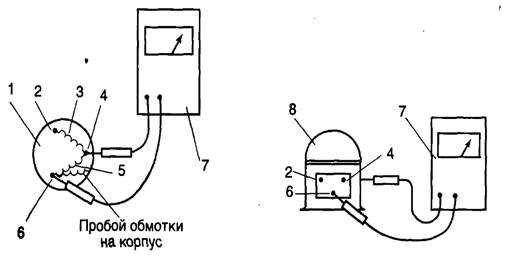

Возможны три случая повреждения обмоток мотора внутри устройства:

обрыв;
пробой на конденсатор;
замыкание между собой.

Тестер покажет нулевое или огромное сопротивление. Так или иначе, любой из перечисленных вариантов — однозначный повод для замены компрессора.

В компрессор при монтаже вместо старых трубок нужно вставить новые, точно и аккуратно соединить их с остальной системой, а затем спаять их горелкой. Потребуется «подгонка» по длине с помощью кусачек.

Самостоятельно чинить холодильник — непростая задача. Возможно, пройдя все «круги ада», человек, решившийся на это, получит бесценный опыт и даже, возможно, новую профессию или хотя бы увлечение — ремонт бытовой техники своими руками, что само по себе замечательно. Что ж, остается только пожелать удачи.

Из этого видео Вы узнаете, как определить состояние компрессора холодильника с помощью тестера:

Как проверить компрессор холодильника? Рекомендации по обслуживанию и ремонту холодильников

Наиболее важным и ценным узлом любого холодильного агрегата, в том числе и бытового холодильника, является его компрессор. От его работоспособности зависит как эффективность работы холодильника в целом, так и наш комфорт, ведь если компрессор выходит из строя, то мы не можем долгое время хранить любимые продукты, особенно скоропортящиеся. Кроме этого, неисправный компрессор может сильно шуметь.

Если пришлось столкнуться с поломкой, стоит понимать, что ремонт холодильника или, тем более, полная замена компрессора оказываются одними из наиболее дорогих ремонтов. Поэтому, стоит сразу же произвести диагностику и исключить вероятность поломки компрессора.

Сделать это можно собственноручно, или с помощью опытного специалиста. Последний вариант более предпочтителен, ведь опытный мастер способен значительно быстрее и точнее определить причину поломки.

Как работает компрессор?

Если вы решили взяться за диагностику компрессора самостоятельно и сэкономить на вызове мастера, то, как минимум, необходимо понимать основы работы компрессора, зачем он вовсе нужен в холодильнике и как запустить компрессор в условиях проверки. А компрессор является самым настоящим сердцем холодильника. Именно благодаря ему по контуру охлаждения циркулирует фреон, необходимый для охлаждения всей системы.

Фреон работает в системе холодильника в двух состояниях – газ и жидкость. В самом начале охлаждающего цикла, газ фреон подвергается нагнетанию давления. Это давление создаётся компрессором холодильника. Под воздействием давления фреон переходит в конденсатор и охлаждается, там он становится жидким.

В холодном и жидком виде фреон отправляется в испаритель. Уже в испарителе фреон снова нагревается и становится газообразным. Такой нехитрый цикл повторяется вновь и вновь на протяжении всей работы холодильника. Таким образом, компрессор – это своеобразный мотор, двигатель всей системы.

Сам компрессор располагается сзади холодильника в нижней его части. Он находится в специальном защитном кожухе и покрыт маслом. На компрессоре можно увидеть три выхода. Один ведёт к пусковой обмотке, другой – к рабочей, а ещё один является общим. Зная основы работы компрессора и его базовое устройство, мы можем перейти к проверке компрессора на работоспособность.

Зачем проверять компрессор?

Мы выяснили устройство компрессора, чтобы понимать, с чем необходимо будет работать во время диагностики. Сейчас же следует разобраться в том, зачем вовсе может понадобиться проводить проверку компрессора, какими мотивами мы должны решиться на этот нестандартный шаг.

Совершенно очевидно, что мотивом проверки компрессора на работоспособность обычно становится выход его из строя. Но что может сломаться в компрессоре?

1.Нестабильные электросети могут привести к перепадам напряжения или вовсе к короткому замыканию. В этом случае компрессор может вовсе сгореть. Если проверка компрессора покажет его неисправность, то, вероятнее всего, потребуется полная замена.

2.Одна из наиболее безобидных, но, тем не менее, неприятных, поломок компрессора является выход из строя пускового реле. Эту причину также можно выявить и заменить реле на новое.

3.Неисправной может оказаться проводка, что довольно небезопасно, ведь ток может пробивать на корпус. Такая поломка наиболее свойственна холодильникам, которые находятся в эксплуатации долгое время.

Это основные причины поломок компрессора, которые проверяют в первую очередь. Немного вооружившись теоретическими знаниями самое время перейти к практике. Так, нам понадобятся два устройства – тестер и манометр.

Как проверить компрессор холодильника на сопротивление?

Проверка сопротивления контактов компрессора должна стать первым шагом в общей диагностике компрессора. На самом деле, он может оказаться единственным шагом, если будет выявлено отклонение от нормы. Чтобы проверить сопротивление компрессора, нам понадобится извлечь компрессор из кожуха и отключить его от холодильника. Из приборов пригодится тестер.

Чтобы отключить компрессор от холодильника, потребуется отсоединить электрическое подключение контактов и перекусить трубки, которые соединяют его с другими элементами.

После этого извлекаем компрессор из защитного кожуха, открутив крепежи. Реле также нужно отсоединить, для этого откручиваем его. Подготовительный этап на этом завершён, приступаем к собственно диагностике.

1.Переключив тестер в режим Ом, прикладываем его щупы к выходам обмотки. Как помним из практики их три – общая, пусковая и рабочая. Сначала проверяем верхний выход и правый нижний. Результат на дисплее должен получиться около 15 Ом.

2.Таким же образом прикладываем щупы тестера к тому же верхнему выходу обмотки, и теперь не к правому, а к левому нижнему выходу. Результат на дисплее тестера должен показать около 20 Ом.

3.Третий шаг наиболее важный, ведь от его результата мы поймём, насколько работоспособен компрессор холодильника. Прикладываем щупы тестера к двум нижним выходам обмотки. На дисплее должна появиться в результате сумма двух предыдущих показателей. В нашем случае это 30-35 Ом. Допустима небольшая погрешность.

Если результат не будет совпадать, значит компрессор неисправен и следует обратиться к специалисту для ремонта мотора или его полной замены. Стоит помнить, что в зависимости от производителя компрессора, показатель сопротивления может отличаться, но разница не должна превышать 5 Ом.

Как проверить компрессор холодильника на давление?

В случае, если тестер показал сопротивление обмоток компрессора в норме допустимых пределов, то следующим шагом проверяем, как он нагнетает давление. Если давления в системе будет недостаточно, то фреон не сможет полноценно циркулировать по контуру, соответственно нормального охлаждения ни в холодильной, ни в морозильной камерах не будет. Для этой проверки нам понадобится манометр.

Чтобы проверить компрессор в данном случае, нужно подключить манометр к штуцеру мотора и запустить компрессор. Манометр сразу же покажет нам результат, он может быть разным в зависимости от того, исправен компрессор или нет, а также от того, какой холодильник мы тестируем.

Чаще всего исправный компрессор покажет результат 6 атмосфер и начнёт увеличивать его. Тут главное не медлить и отключить манометр от штуцера, иначе прибор сломается. Такой показатель свойственен для большинства холодильников.

Если мы имеем дело с однокамерным или маленьким холодильником, то манометр может показать результат до 5 атмосфер. Однако, если устройство проверки показывает 4 атмосферы и ниже, это значит, что компрессор холодильника неисправен.

Как исключить поломку пускового реле?

Если сопротивление компрессора в норме и его показатели давления также не показывают никакого отклонения, то наиболее вероятной поломкой в данном случае может оказаться выход из строя пускового реле. Это значит, что третьим шагом мы проверяем на работоспособность именно его.

Первой мыслью в голову может прийти попробовать запустить компрессор на прямую без реле. Если заработает, значит проблема точно в нём. Но мы настоятельно не рекомендуем делать это самостоятельно. Подобные мероприятия должен производить только опытный специалист, ведь даже малейшая ошибка в проведении такого теста может стоить поражению током.

Но если вы решительно намерены обойтись без помощи платного мастера, то лучше пойти от обратного и запускать компрессор не на прямую, а с помощью другого реле, например, купить для поверки новое. Подключаем его к компрессору и проверяем тестером. При мощности 140 Вт напряжение должно составить 1,3 А. Это норма, которая указывает на исправную работу компрессора.

Если после замены пускового реле компрессор включился, а тестер показал необходимые цифры на дисплее, значит причина поломки крылась именно в сломавшемся старом реле.

Подведём итог

Поломка холодильника может стать весьма неприятным случаем, особенно в тёплое или жаркое время года. Таким образом, промедление неприемлемо, необходимо срочно определить причину поломки и устранить её. В том случае, если при включении холодильника в сеть он не запускается и компрессор молчит, то велика вероятность, что поломка заключается именно в нём.

Проверка компрессора холодильника проводится тремя основными шагами:

1.Проверяем тестером сопротивление обмоток компрессора.

2.Проверяем с помощью манометра как компрессор способен нагнетать давление.

3.Проверяем работоспособность пускового реле.

Помните, работа компрессора связана со множеством нюансов и особенностей, которые в полной мере знает лишь опытный специалист. Таким образом, нашей главной рекомендацией при выявлении неполадок в работе холодильника обратиться именно в сервисный центр по ремонту холодильников.. Это позволит сэкономить время, силы и, возможно, убережёт от непредвиденных трудностей в процессе работ.

www.nadomu.dp.ua

Как узнать, неисправен ли компрессор холодильника?

Если ваш холодильник не работает должным образом, проблема может быть в компрессоре. В этой статье я расскажу, как устранить неполадки с помощью цифрового мультиметра. Смотрите также видео.

Раскрытие информации: Мы можем бесплатно получать комиссионные за соответствующие покупки, совершенные по ссылкам на продукты в этой статье.

Компрессор — сердце любого холодильника. Это двигатель в задней части холодильника, который отвечает за циркуляцию хладагента в холодильнике. Когда он не работает, холодильник не охлаждает и не замораживает продукты должным образом при правильно настроенном термостате.

Одним из признаков того, что компрессор холодильника неисправен или требует вашего внимания, является его работа без охлаждения. Вы можете определить это, если лед начинает таять и не будет образовываться, или если холодильная камера станет немного теплее. Кроме того, порча продуктов в холодильнике может быть признаком того, что что-то не так.

Но прежде чем звонить специалисту по системам вентиляции и кондиционирования воздуха, чтобы тот пришел и починил ваш холодильник, полезно самостоятельно устранить неполадки, чтобы выяснить, что может быть не так. Также хорошо не быть в неведении относительно того, что нужно исправить. И если вы такой же ловкий парень, как я, вы можете попытаться исправить некоторые небольшие проблемы и сэкономить немного денег.

В этом посте я покажу вам, как проверить компрессор вашего холодильника с помощью мультиметра, чтобы вы могли определить, пора ли наполнить, заменить или вообще купить новый холодильник.

Зачем вам проверять компрессор холодильника?

Как я уже говорил, компрессор холодильника является сердцем любого холодильника. Когда он не работает должным образом, холодильник не будет охлаждать продукты. Другими словами, холодильник с неисправным компрессором так же хорош, как ящик для хранения.

Итак, одна из причин, по которой вам может понадобиться проверить компрессор холодильника, заключается в том, что он работает без охлаждения. Другие причины включают перегрев или вообще не работающий компрессор.

Как проверить компрессор холодильника

Проверка компрессора холодильника THK1340YCF

Необходимые инструменты:

Цифровой мультиметр
Крестовая отвертка

Инструкции

Шаг 1: Отсоедините шнур питания от настенной розетки.

Шаг 2: Снимите холодильник со стены, чтобы получить доступ к задней стороне. Вы даже можете повернуть его, чтобы получить хороший доступ к задней части.

Шаг 3: С помощью отвертки снимите заднюю крышку или поддон для воды (для небольших холодильников), чтобы получить доступ к компрессору. Компрессор — это металлический цилиндр, который вы видите в задней части холодильника. Удалите все, что может помешать вам получить к нему доступ.

Шаг 4: Отвинтите установочный винт на крышке реле, чтобы получить доступ к блоку реле. Здесь со стороны компрессора заканчиваются электрические шнуры.

Этап 5: Снимите блок реле с компрессора. Если он твердый, осторожно подденьте его плоской отверткой, чтобы не сломать и не погнуть штыри.

Шаг 6: После извлечения узла реле вы увидите три штыря, торчащие из компрессора. Они обеспечивают электрическое соединение с обмотками двигателя в компрессоре.

Зубцы расположены треугольным образом. Либо один сверху, а два снизу, либо наоборот. Единственный контакт сверху или снизу является общим контактом, а два других подключаются к катушке стартера и основной/рабочей катушке соответственно.

Шаг 7: Проверьте обмотки компрессора с помощью цифрового мультиметра. Вот как это сделать:

Как найти и устранить неисправность компрессора холодильника с помощью цифрового мультиметра

Подключите черный щуп или штекер к порту с маркировкой «ОБЩИЙ», а красный — к порту с маркировкой «В/Ом» на вашем мультиметр.
Настройте мультиметр на измерение сопротивления или сопротивления в омах.
Измерьте сопротивление катушки стартера, подключив черный наконечник щупа к общему контакту, а красный щуп — к контакту обмотки стартера на компрессоре.
Измерьте сопротивление основной/рабочей обмотки, подключив черный наконечник щупа к общему контакту, а красный щуп – к контакту основной/рабочей обмотки компрессора.
Определите сопротивление как основной/первичной, так и пусковой/вторичной катушек, подключив один щуп к штырю катушки пускателя, а другой щуп к штырю основной/рабочей обмотки.
Измерьте сопротивление между обмотками компрессора и землей, подключив один щуп к корпусу компрессора, а другой к каждому из двух щупов обмотки двигателя. Возможно, вам придется немного поцарапать зонд, чтобы обнажить металлическую поверхность, если ваш компрессор покрыт.
Запишите измерения.

Шаг 8: Сравните измерения со значениями производителя. Вы можете получить значения из руководства по ремонту компрессора, которое вы можете легко найти, выполнив поиск по его серийному номеру в Интернете.

Шаг 9: Интерпретируйте показания. В приведенной ниже таблице приведены сводные данные о том, что нужно делать с измерениями сопротивления.

Как интерпретировать показания

901 56

Измерение	Цель	Правильные показания
Между пускателем контактный и общий	Меры сопротивления обмотки стартера	должны быть в пределах 5% от стоимость производителя
Между основным/рабочим контактом и общим	Измеряет сопротивление основной обмотки	должно быть в пределах 5% от значения, указанного производителем
Между основным и пусковым контактами 110	Измеряет сопротивление обоих стартера и основной обмотки	должно быть суммой двух верхних значений
Между главным штифтом и корпусом компрессора	Определяет сопротивление между основной обмоткой и землей	Должна быть разомкнутая цепь или (OL)
Между штифтом стартера и корпусом компрессора	Измеряет сопротивление между обмоткой стартера и землей	Должна быть разомкнутая цепь или (OL)

Если значения не находятся в пределах 5% от того, что указано в руководстве по ремонту, то вы знаете, что компрессор вашего холодильника начинает поддаваться. Кроме того, если есть непрерывность между обмотками и корпусом, то двигатель закорочен, и вы должны его заменить.

Если значения правильные и компрессор работает, но не охлаждает, пора заправить фреоном. Свяжитесь с парнем HVAC, чтобы прийти и пополнить его для вас.

Наконец, если значения верны, но компрессор не работает, значит, неисправно реле или главный источник питания компрессора. Вы можете попробовать проверить компрессор без блока реле, чтобы убедиться, что он в порядке.

Вот как с помощью цифрового мультиметра определить неисправность компрессора холодильника, если он не работает должным образом.

Как проверить компрессор холодильника с помощью мультиметра [видео]

В этом видео я показываю, как легко проверить компрессор холодильника с помощью мультиметра, чтобы убедиться, что он неисправен.

Джулиус

Джулиус днем работает инженером-электриком, а ночью ведет блог. На протяжении всей своей карьеры он использовал множество инструментов и понял, что правильный выбор инструмента для работы — это первый шаг к правильному выполнению работы. Вот почему он рассказывает об инструментах и тестирует/просматривает их в этом блоге.
