Линейный компрессор

Линейный компрессор, цифровой инверторный компрессор, обыкновенный компрессор отличия, сравнение.

Сейчас в холодильниках ставят 3 типа компрессоров.

  1. Обыкновенные компрессоры
  2. Инверторные компрессоры
  3. Линейные компрессоры

Немного о том как работает холодильник:

В основу заложен принцип сжатия газов, когда гах сжимается он выделяет тепло, при расширении поглощает тепло из окружающей среды. Холодильник так и работает, в качестве газа используется хладоген который циркулирует в холодильнике.

Компрессор сжимает хладоген, он выделяет тепло и в жидком виде проходит через радиатор охлаждения отдавая в окружающую среду тепло, попадая в расширительный радиатор (испаритель) который находиться в внутри холодильника он расширяется забирая тепло внутри холодильника и уже в газообразном виде попадает в компрессор который его опять сжимает. И таких циклов совершается около 50 миллионов в год. Наиболее просто работа холодильника показана ниже.

Как работает холодильник

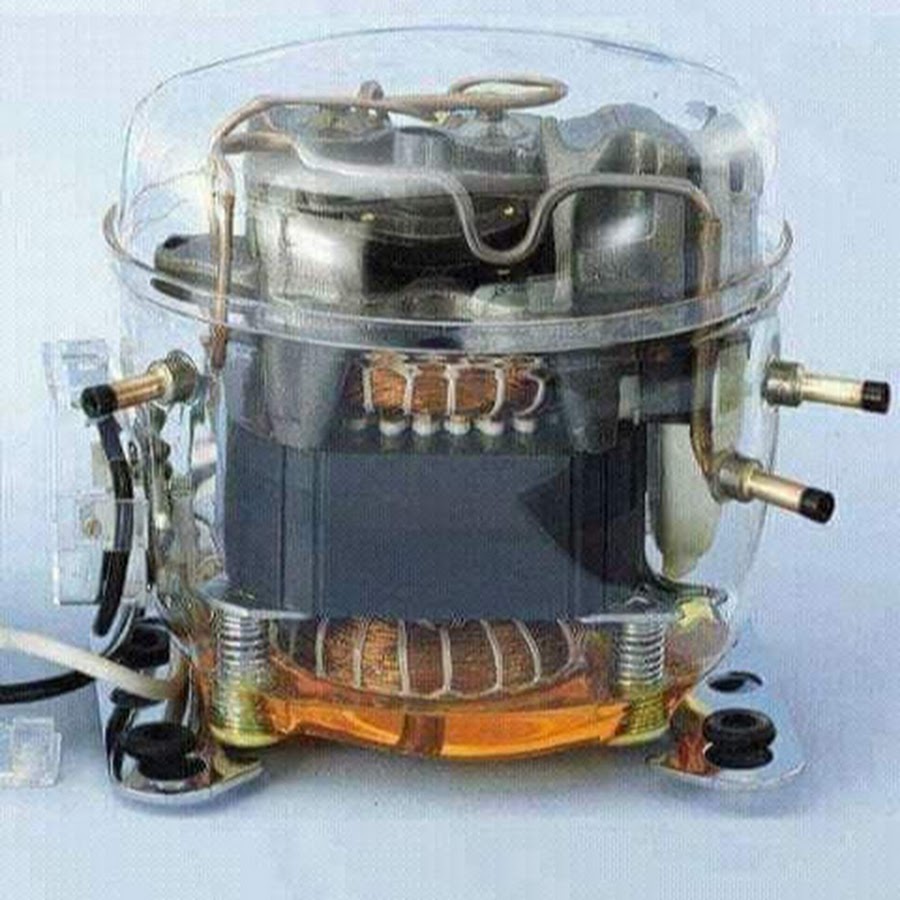

Обыкновенный компрессор

Изобретён компрессор для холодильника в 1930 годах. Как правило в бытовых холодильниках установлены поршневые компрессоры. Стандартный компрессор включается при увеличении температуры в холодильнике, понизив температуру он выключается ожидая следующего цикла. Стандартные компрессоры за время их производства были усовершенствованы и при качественном изготовлении срок их службы составляет 20-30 лет. В нём практически нечему изнашиваться.

Инверторные компрессоры

Их ещё называют цифровые инверторные компрессоры (но это просто реклама так как все инверторные компрессоры используют систему управления построенную на современных микропроцессорах). Это обыкновенный компрессор, но в нём добавлено систему управления скорости работы компрессора.

Преимущества инверторных компрессоров, увеличение надёжности компрессора. Наибольшую нагрузку компрессор испытывает во время старта и начала работы (пиковые нагрузки, кратковременное увеличение потребления электроэнергии в десятки раз), так как ему надо разогнать хладоген по системе и войти в режим работы. Инверторный компрессор никогда не выключается, он просто уменьшает частоту вращения вала поддерживая циркуляцию хладогена по системе. Таким образом достигается экономия электроэнергии. Срок службы также составляет 20-30 лет.

Линейные компрессоры

Особенно продвигаются LG в своих холодильниках. Принцип работы также сжатие хладогена, но линейный компрессор представляет собой электромагнит, который притягивает пластину к которой закреплён поршень.

Преимущества, их нет, хотя LG и рекламирует преимущество отсутствие точек трения, но в них есть свой недостаток пружины, которые оттягивают поршень, также к недостаткам можно отнести высокую критичность к напряжению сети.


LG делает ставку на холодильники с линейными компрессорами

Для того чтобы сделать работу холодильника более эффективной, компания LG Electronics разработала специальную технологию – линейный компрессор. В настоящий момент она является самой современной и технологически продвинутой схемой работы компрессора бытового холодильника и используется только компанией LG. Холодильники, оснащенные линейным компрессором, отличаются низким уровнем шума и высокой надежностью, потребляют меньше электроэнергии и более точно поддерживают заданный температурный режим, что позволяет надолго сохранить вкус и свежесть продуктов.

Надежность холодильников с линейным компрессором настолько высока, что компания LG Electronics предоставляет 10-летнюю гарантию на все линейные компрессоры.

В холодильниках с обычным компрессором поршень совершает почти полный оборот вокруг оси, а линейный компрессор приводит в движение сам мотор, без использования шатуна. Поршень поступательно движется за счет электромагнитного поля обмотки, а затем пружиной возвращается назад. Таким образом, вместо четырех точек трения, в линейном компрессоре остается только одна, что позволяет минимизировать уровень шума, а также снизить потребление электроэнергии на 45% по сравнению с моделями класса А и более точно поддерживать температурный режим, сохраняя продукты свежими на протяжении долгого времени.

Обычно компрессор потребляет около 80 процентов от общего потребления энергии холодильником, поскольку именно он отвечает за всю систему охлаждения. Линейный компрессор позволяет значительно снизить потери электроэнергии и изменить класс энергопотребления с А+ на А++. При этом преимущество линейного компрессора состоит в том, что снижая потребление энергии, он повышает эффективность охлаждения продуктов. Для достижения оптимальных температур холодильнику с линейным компрессором требуется меньше времени, и поэтому хранящиеся в нем продукты сберегают свои вкусовые качества намного дольше, чем в обычном холодильнике. И главное, линейный компрессор LG работает практически бесшумно!

По сравнению с обычным холодильником, который выбрасывает в окружающую среду 336 кг углекислого газа в год, линейный компрессор LG обеспечивает экономию энергии до 20 процентов в год, что эквивалентно посадке 24 сосен.

Первый серийный линейный компрессор был разработан компанией LG Electronics в 2001 году. За ним последовало второе поколение линейных компрессоров в 2006 году. Сегодня холодильники LG оборудованы уже третьим поколением линейных компрессоров, которые компания LG Electronics продолжает совершенствовать.


Линейный компрессор

7. Внимание.

Пожалуйста, используйте только хладагент /смазочное масло/электрические компоненты, рекомендованные производителем компрессора , и следуйте инструкциям производителя во избежание взрыва, возгорания и травм от электричества.

Это предупреждение должно систематически доводиться до сведения конечного владельца и персонала сервисных мастерских.

8. Приложение 1.

Как проверить исправность компрессора – 1

Как проверить исправность линейного компрессора

При возникновении в ходе работы компрессора каких-либо проблем, следует проверить исправность компрессора следующим образом:

1. Проверка исправности компрессора с помощью измерения сопротивления. Способ 1.

Измерьте сопротивление между двумя полюсами герметичного терминала (1 и 2 на рисунке) с помощью
мультитестера. (Выполняется через несколько минут после отключения тока)

Случай 1-1. Если показатели находятся в пределах диапазона нормального
сопротивления (см. таблицу внизу страницы), то компрессор исправен.

Случай 1-2. Если измерение показывает, что сопротивление свыше нескольких Мом или «Бесконечно»,

это значит, что провод не подключен к устройству.

Случай 1-3. Если измерение показывает очень малое сопротивление,
это значит, что где-то в устройстве произошло короткое замыкание.

Таблица диапазонов нормального сопротивления (при температуре окружающей среды +23°С)

* В зависимости от температуры окружающей среды и ситуации работы показатели могут немного изменяться.

9. Приложение 1. Как проверить исправность компрессора – 2 2.

Проверка исправности компрессора с помощью измерения сопротивления. Способ 2.

Измерьте сопротивление между любой точкой на корпусе устройства и любым полюсом герметичного терминала (3 на рисунке справа) с помощью мультитестера (измерение тока утечки).

Случай 2-1. Если при измерении прибор показывает «Бесконечность»,
то компрессор исправен.

Случай 2-2. Если при измерении прибор не показывает «Бесконечность», это значит,
что повреждена изоляция где-то внутри корпуса.

3. Проверка исправности компрессора с помощью измерения температуры.

Измерьте температуру поверхности корпуса и сливной трубы.

Случай 3-1. Если температура поверхности корпуса значительно выше температуры трубки,
значит, слив заблокирован.

В заключение: Если компрессор исправен, проверьте провода.
Если провода исправны, проверьте двигатель и замените его в случае неисправности.

*Важно:

1. Замеряйте сопротивление только через несколько минут после отключения питания холодильника.

2. Будьте осторожны, так как конденсатор соединен с электрической сетью, даже если ток отключен.

10. Приложение 2. Как подключить компрессор

11. Приложение 3. Корпус контроллер и монтаж проводов

Рекомендуемая схема монтажа

*Указанная схема монтажа является только рекомендацией производителя (провода 1, 2 и 6 должны находится в предназначенных для них положениях). Фактическая схема монтажа может определяться изготовителем холодильника.

12. Приложение 4. Идентификация компрессора

13. Приложение 4. Идентификация контроллера (двигателя)

14. Приложение 5. Линейная функция защиты

Диаграмма линейной функции защиты

Линейный двигатель обладает тройной защитой от неправильных условий эксплуатации.

Функцию защиты мы обычно называем “трип”, например, трип тока – для тока, трип напряжения для напряжения.

Таблица линейной функции защиты

Заказ

Гарантия

Предмет

Причины

Следующий шаг

Превышение тока 2. 1А(RMS) в течение более 10 секунд

Превышение напряжения – менее 160 В или более 300 В

Резкие скачки напряжения +/- 15 В

Подождать 7-8 минут или выключть и включить

В случае поломки изоляции или короткого замыкания (4 А, 250 В)

Проверьте и замените неисправные детали или двигатель

15. Приложение 6. Руководство по эксплуатации линейного компрессора R600a – 1.

Диапазоны эксплуатации компрессора

В связи с высокой возгораемостью хладагента , используемого в R600a (Изобутан) перед инсталляцией компрессора в цикл охлаждения, необходимо достигнуть полного понимания и выполнить соответствующим образом монтаж обеспечивающего безопасность оборудования.

1-2. Температура испарения

Температуру испарения следует поддерживать в диапазоне между -30°С (-22°F) и -5°С (-23°F).
В случае, когда температура испарения становится намного ниже, чем -30°С (-22°F),
мотор перегревается и температура газа разгрузки и смазочного масла повышается, и,
как следствие, возможна поломка компрессора .

Температура

Давление

-0.56 kg/sm2 G (-8.00 psig)

-0.44 kg/sm2 G (-6.29 psig)

-0.30 kg/sm2 G (-4.26 psig)

-0.13 kg/sm2 G (-1.86 psig)

0.07 kg/sm2 G (0.95 psig)

0.30 kg/sm2 G (4.22 psig)

Если температура испарения превышает -5°С (-23°F), повышается давление разгрузки и, как следствие, компрессор будет перегружен, что увеличивает износ деталей компрессора , и, в итоге, приведет к сокращению срока эксплуатации компрессора .

1-3. Температура конденсации/сжатия

Температура и давление конденсации при непрерывной работе не должны превышать 60°С (140°F) и 7,82 кг/см2 G(111psig), а при единовременной пиковой нагрузке эти показатели не должны превышать 70°С (158°F) и 10,1кг/см2 G(143psig) при окружающей температуре 43°С (110°F). В случае, когда температура конденсации превышает 60°С, это может оказать негативный эффект на работу компрессора и потребление энергии в системе.

16. Приложение 6. Руководство по эксплуатации линейного компрессора R600a – 2.

1-4. Температура двигателя

Температура охлаждения двигателя, при температуре окружающей среды в 43 градуса Цельсия (110 по Фаренгейту), должна быть ниже, чем 120 градусов Цельсия (240 по Фаренгейту). Если температура превысит эти показатели – мотор будет работать в режиме перегрузки, и это сильно сократит срок работы мотора. Температура охлаждения вычисляется при помощи схемы охладительного сопротивления, пример – в таблице справа. После того, как компрессор остановится, сопротивление должно быть немедленно измерено, и как результат – точная охладительная температура двигателя будет получена.


Линейный компрессор LG. Сервисное руководство

1. Линейный компрессор Сервисное руководство

1. Диагностика
неисправностей линейного
компрессора с управляющим
симистром
2. Диагностика
неисправностей инверторного
привода линейного
компрессора
Линейный компрессор (Характеристики)
В связи с большой заинтересованностью в охране окружающей среды были приложены усилия по
сохранению энергии. Линейный компрессор с переменной мощностью был разработан и внедрен с
целью создания высокоэффективного компрессора и цикла охлаждения, потребляющего 80% энергии.
Поршневой компрессор
• Сжатие происходит за счет движения поршня.
В компрессоре, вращательное движение вала
преобразуется в возвратно-поступательное
движение поршня, с помощью кривошипношатунного механизма.
• Высокоскоростное вращение
• Мощность охлаждения достигается
изменением частоты
• Эффективность мотора 85∼90% ( большие
потери мощности на трении)
• Износ кривошипно-шатунного механизма
Линейный компрессор
• Сжатие происходит за счет возвратно-поступательных
движений плунжера, электромагнитный привод .
• Колебательные движения малой скорости
• Мощность охлаждения меняется изменением
частоты поступательных движений плунжера
• Эффективность мотора более 90% (малые потери на
трение)
▷ Эффективность компрессора увеличена
более чем на 20%
• требуется контролировать плунжер
• Резонансная пружина
Расшифровка этикетки компрессора
Главные рабочие части
Обмотка
Главная пружина
Внешний статор
Магнит
Плунжер
Внутренний
статор
■ Ээффективность линейного мотора
— Использование плунжера с линейной схемой
— Нет кривошипно-шатунного мех-ма→одна точка трения
■ Система прямого всасывания
■ Свободная плунжерная система
■ Плавный старт и остановка
Система прямого всасывания
•Прямое всасывание и Система прямого потока
Уменьшение потерь потока
Снижение потерь тепла при между всасыванием и сжатием
Линейный
Поршневой
Выпускной клапан
Возвратная пружина
Плунжер
Цилиндр
Сжатие
Внутренний клапан плунжера
Всасывание
Сжатие
Всасывание
Диагностика неисправностей линейного компрессора
Используйте мультиметр (отключите точку A) для измерения сопротивления жгута (подключения компрессора)
подключив контакт 201 главной PWB
Сопрот
5. 5Ω~9.5Ω
Да
Компрессор в
норме
НЕТ
Отключите контакт маш. отделения (точка B на рис.) затем снова проверьте сопрот. в точке контакта (отключите OLP )
Сопротивление обмотки
Да
Компрессор в
норме
плохой
контакт
НЕТ
между AB
Измерьте ①питание и ③общий или ②запасной и ③общий
Сопрот
5.5Ω~9.5Ω
Сопрот
5.5Ω~9.5Ω
НЕТ
Отказ главной PCB
или
Цикла
Да
Компрессор в норме
плохой контакт внутри
компрессора
Диагностика неисправностей привода линейного компрессора
1. Проверьте функциональность компрессора
Откройте заднюю крышку холодильника, оденьте защитные перчатки и затем проверяйте
компрессор, прикасаясь к нему руками. Нормальный ток 600~700 мА
1.1 Работа компрессора
-Проверьте цепь, контролируя рабочее состояние, если холодный воздух идет из
морозильника при открытой двери (проверяйте LED на плате)
1.2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев. Она останавливает при обнаружении поломки и
перезапускает при отсутствии дефекта.
№ LED
Цепь движения
Определение осн.
напряжения
Определение тока
Ошибка связи
(изменение 1.2Hz to 3Hz)
(Обрыв цепи)
(Обрыв цепи семистра)
Рабочие условия
Время останова
компрессора
Если ход более 28mm* (6.9+ )/ 9.6
Входное напряжение более 300V или менее 165V
Пиковый ток питания более 60.A
Если нет связи по контрольной сумме (Холод. и
Комп.) более 1 минуты
Если ход более 28mm* (6.9+ )/ 9.6
Если питание исчезает более, чем на 3.5 цикла
Если напряжение на обеих концах симистора более 770V
Диагностика неисправностей инверторного привода линейного компрессо
1. Проверка работы компрессора
Снимите заднюю крышку сзади холодильника, оденьте изолирующие перчатки, после этого
касайтесь компрессора для проверки работы
(Нормальный ток: 500~600mA)
1.1 Работа компрессора
— Откройте дверь морозильника для проверки холодного воздуха и цепь (проверяйте LED на
плате)
1. 2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев. Она останавливает при обнаружении поломки и
перезапускает при отсутствии дефекта.
Тип
LED/
КОД
Условия работы
FCT0
1
Ход
2
Датчик неверного хода H/W, цикл всасывания
заблокирован, неверное подключение контактов
компрессора
60s
FCT2
4
неверное подключение контактов компрессора
120s
Lock
5
блокировка внутреннего плунжера компрессора
150s
Ток
6
Часть для разряжения блокирована, протечка
всасывающей части (поступление воздуха),
внутренний дефект компрессора, дефект датчика
тока
360s
Неверный ток, датчик напряжения H/W
Врем
я
выкл
30s
Отказ
7
Сигнал отказа IPM
20s
Отказ
комму
никаци
и
8
Отказ связи холодильника компрессора
0s
Vm:Напряжение
мотора Im: Ток мотора
Vdc link: напряжение
связи DC link
8. Линейный компрессор (Характеристики)

Не мигает,
если
компрессор в
норме

Откройте крышку блока питания
1.Для моделей с LED на MAIN PCB проверьте кол-во миганий
2.Если нет LED на MAIN PCB проверьте напряжение на компрессоре
Проверьте
напряжен


ие на
контактах
компрессо
ра
(измеряйт
е не
снимая
кожух)
1. Проверьте температуру и шум
Компрессора и розетки
2. Проверьте функцию
C-FAN
Точка измерения
Черный & Красный или Черный & Голубой
PS: проверьте наличие напряжения при работе C(AC 10V~ AC 230 V)
Защитный режим управления DIOS
№.
Функция LED
LED 1 раз
1
LED 2 раза
2
LED 3 раза
3
4
LED 4 раз
LED 5 раз
5
LED 6 раз
6
7
LED 7 раз
LED 8 раз
8
Причина
Отказ части
PCB (Micom)
Отказ части
PCB
(Переход
плунжера)
Отказ
напряжения
питания
Ремонт
1. Проверьте норм. Работу после сброса
питания
2. замените PCB если отказ повторяется
после №1
1. Проверьте норм. Работу после сброса
питания
2. замените PCB если отказ повторяется
после №1
1. Проверьте питание
2. Проверьте норм. Работу после сброса
питания
3. замените PCB если отказ повторяется
после №. 1 , 2
Отказ
1. Проверьте соединение PCB и COMP
контакта
2. замените PCB если № 1 не имеет
кабеля
проблем
компрессора
1. Проверьте норм. Работу после сброса
питания
Задержка 2. замените PCB если отказ повторяется
плунжера после №1
3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Ошибка
питания
слишком 2. замените PCB если отказ повторяется
большого после №1
тока в цепи 3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Отказ части
питания
PCB
2. замените PCB если отказ повторяется
(IPM)
после №1
1. Проверьте норм. Работу после сброса
питания
Отказ связи
2. замените PCB если отказ повторяется
после №1
Диагностика неисправностей инверторного привода линейного компрессора
2. Диагностика неисправной части при выключенном питании
2.1 Принцип запуска инвертора
-Платформа Инвертора соединяет 4 транзистора по “X” формы на Компрессоре для
совместной замены диагонального выключателя “ON/OFF”, и изменением фиксированного
напряжения DC на различные напряжения AC для питания компрессора.
On
DC300V
Q1
S11
HK 220uF/450WV
STP12NM50FDFP
CE1
Q3
S12
STP12NM50FDFP
Q1
Q2
S21
STP12NM50FDFP
Q3
COMP
S22
Q4
Q2
S22
STP12NM50FDFP
Q4
DC0V
1фаза
2фаза
DC300V
Всего
DC300V
Q1
S11
HK 220uF/450WV
CE1
Q2
S21
STP12NM50FDFP
COMP
S22
DC0V
Off
S21
HK 220uF/450WV
CE1
Q4
Q3
S22
STP12NM50FDFP
S12
DC0V
STP12NM50FDFP
COMP
S21
STP12NM50FDFP
Диагностика неисправностей инверторного привода линейного компрессора
2. 2 Отказ запуска инвертора
-Инвертор имеет выключатель, с последовательным включением. Так если два
выключателя ON вместе или один из двух отказал, то потечет бесконечный ток.
DC300V
Q1
S11
HK 220uF/450WV
CE1
S12
STP12NM50FDFP
Q3
STP12NM50FDFP
Q2
S21
S21
STP12NM50FDFP
COMP
S22
Q4
S22
STP12NM50FDFP
DC0V
2.3 Отказавшие части
-Если из-за неисправного инвертера слишком большой ток течет, то элементы Q201, Q202,
Q203, Q204, IC205, IC207, Предохранитель, BD1, IC2, IC204 повреждены, т.о. компрессор не
работает. В этот раз вы можете обнаружить неисправные части мультитестером при
выключенном
питании
Q201
Q202
Q203
Q204
IC204
IC2
BD1
Предохр.
Измеря
емая
Конт 2-3
часть
Норма KΩ- MΩ
Отказ 0~10Ω
Лечени
замена
е
KΩ- MΩ
0~10Ω
Между
каждым
Конт 2-3 Конт 2-3 Конт 8-9 Конт 1-3
Pin1-2
контакто
м
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ КЗ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
замена
замена
Конт 2-3
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компресс
2. 3.1 проверьте предохранитель.
-Проверьте повреждение предохранителя визуально.
-Когда предохранитель поврежден, проверьте повреждение IPM и IC209 визуально, затем
проверьте мультиметром
2.3.2 проверка инвертера
— Зрительно проверьте повреждение IPM и IC209, затем мультиметром (на КЗ)
Диагностика неисправностей инверторного привода линейного компрессора
2.3.3 проверьте диодный мост.
— При измерении 2-х из 4-х диодов, если один имеет меньше 10Ω, то это значит диодный мост
поврежден.
※ Простые отказавшие части в инвертере прогрессируют до цепи отказов при однократной
подаче питания, поэтому вы должны проверить все части перед подачей питания
IPM1
BD1
Fuse
Контак
т 1-1
Измеряе
мая
часть
Контакт
24-21
Контакт 24-22
Контакт 24-23
Между
каждым
контакто
м
Норма
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
КЗ
Отказ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
Лечение
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компрессо
3. Поверьте отказавшие части при подаче питания.
3.1 проверьте подачу питания
— проверьте если +15V,-12V,+8V есть для цифровых цепей, это нормальное входное напряжение.
+15V
+8V
-12V
Измеряемая часть D202Pin2-GND
D203 Pin2-GND
D201 Pin2-GND
Норма
13V – 15.5V
7V — 9V
(-11V) — (-13V)
Дефект
13V ниже
7V ниже
-10V ниже
Лечение
Замена платы
Замена платы
Замена платы
3.2 проверьте работу IC201(micom)
-Вы можете проверить IC201, которая управляет мотором компрессора только с помощью измерения
напряжения.
Дефект IC201 :IC201 отказывает из-за воздействия во время производства или доставки.
Дефект датчика: PROGRAM отказал из-за воздействия во время производства или доставки
Дефект контроля выхода COMP. : когда IC201 работает нормально и PROGRAM не имеет
проблем, и это защищает компрессор от ненормального состояния
COMP
PROGRAM
IC201
Измеряемая часть
IC201 Контакт
13-GND
IC201 контакт
2-GND
IC201 контакт
22-GND
Норма
0-5V repeated
2V~3V
5V
Дефект
0 или 5V
0 или 5V
0 или 5V
Лечение
Замена платы
Замена платы
Замена платы

что это такое, плюсы и минусы

Большинство пользователей свыклись с тем, что при работе холодильник слегка вздрагивает и урчит. Это происходит из-за работы компрессора. Выбирая прибор, стоит остановить свое внимание на наиболее экономичном варианте с длительным сроком службы. А так как компрессор является одним из основных механизмов, именно от него зависят практически все остальные показатели. Поэтому важно узнать, какой тип компрессора в холодильнике лучше.

Зачем в холодильник нужен компрессор

Без компрессора холодильник не сможет работать. Он создает разницу давления в разных участках охладительной системы. Такое происходит из-за того, что снижается объем фреона, который в дальнейшем движется по системе теплообмена. Работая компрессор отводит тепло из холодильных камер в окружающую среду. Таким образом, в камерах создаются условия для охлаждения продуктов, их замораживания и длительного хранения.

Основные виды компрессоров для холодильников

От этого механизма зависит:

  • количество потребляемой энергии;
  • эффективность работы;
  • устойчивость к перепадам напряжения;
  • долговечность техники.

У всех его видов разный принцип работы, свои плюсы и минусы. Чтобы узнать какой компрессор лучше для холодильников, нужно внимательно изучить особенности каждого.

Коллекторный

Таком компрессор установлен в холодильнике твоей бабушки

В обычных моделях установлен стандартный коллекторный тип. Он продолжает работать, пока в холодильнике температура не установится до указанного значения, потом отключается. Производители выпускают аппараты с 1-2 коллекторными компрессорами. Если прибор оснащен двумя устройствами, то один работает на холодильную камеру, а другой на морозилку. По сравнению с одним, такой стоит дороже, однако в нем можно выключать одну камеру при размораживании.

5 лучших холодильников с обычным компрессором

Stinol STS 200

Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.

дверцу можно перевешивать;

многофункциональность по низкой цене;

вместительный;

хорошо замораживает продукты.

ATLANT ХМ 4026-000

Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.

перевешиваемая дверца;

довольно большая мощность замораживания;

полки и контейнеры для овощей выполнены из качественного прочного пластика;

тихий в работе;

гарантия от производителя — 3 года.

Bosch KGV36NW1AR

Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.

дверцу можно перевешивать;

малое количество потребляемого электричества;

тихий в работе;

наличие зоны свежести;

эргономичное размещение полок.

Pozis RK-149 S

Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.

низкий уровень энергопотребления;

перевешиваемая дверца;

тихо работает;

интересный дизайн;

вместительность.

ATLANT ХМ 6025-031

Капельная система у холодильников предусматривает их невысокую стоимость. Эта модель считается одной из лучших в данной категории. Габариты агрегата — 60 х 205 х 63 см. Объем холодильника — 384 л, где 230 л — холодильное отделение, 154 л — морозилка. Лучший выбор для тех, кому важна большая вместимость.

низкое энергопотребление;

двухкомпрессорная модель;

большая мощность замораживания продуктов;

дверцу можно перевешивать.

Инверторный

Инверторный компрессор (фото в цвете)

В современных холодильниках ставят инверторные компрессоры, которые полностью не отключаются. Как только температура достигнет определенного значения, они снижают обороты. Мотор не изнашивается, потому что в течение дня по нескольку раз не включается и не выключается. В результате увеличивается срок службы аппарата. В аппаратах с ними камеры можно не размораживать. Такие приборы не советуют использовать в помещениях, в которых проводка находится в плохом состоянии. Они приборы не обладают устойчивостью к перепадам напряжения. Из-за этого техника может выйти из строя. Сегодня многие производители дополнительно устанавливают систему защиты. Это могут быть встроенные барьеры либо стабилизаторы. Если такого в приборе нет, то можно поставить самому. Когда появится угроза его стабильной работы, стабилизатор напряжения перейдет в режим ожидания. После того как напряжение станет нормальным, работа системы восстановится.

5 лучших холодильников с инверторным компрессором

Samsung RB-30 J3000WW

Liebherr CN 4015

LG DoorCooling+ GA-B509 SEDZ

Samsung RB-37 J5200WW

Samsung RB-30 J3200EF

Линейный

Линейные компрессоры производит компания LG и комплектует ими свои премиум модели холодильников

К неинверторным компрессорам относится линейный вид. В нем отсутствуют лишние точки трения. Шумовой фон, который издает новая техника, намного ниже, чем у старых приборов. Там применялось оборудование с кривошипной системой. Работало оно под воздействием крутящего момента. Действие современных приборов основано на электромагнитном излучении от обмоток электрического двигателя, которое обеспечивает поступательный ход в поршнях на единой плоскости. Компрессор отключается, как только температура достигнет необходимого значения. В основном применяется в моделях LG с системой сухой заморозки. Сложно судить какой из линейных видов хороший, а какой плохой, все зависит от условий эксплуатации.

Холодильник с линейным компрессором в целом работает тихо, потому что запускается плавно. Если за ним правильно ухаживать, проводить своевременное обслуживания, то он прослужит без поломки долгое время. Длительный срок эксплуатации объясняется еще и тем, что в устройстве мало подвижных деталей. Что касается отклонения температуры в морозильной и холодильной камере, то эта цифра незначительная. Продукты в нем охлаждаются быстро и хранятся долго.

Регулярные включения и выключения такого холодильника – это явный минус, приводящий к возникновению перенапряжения в сети и значительному потреблению электроэнергии. Интенсивнее изнашиваются системы и узлы линейной техники, так как она работает нестабильно. Тогда прибор начинает больше чем обычно шуметь, нагреваться, а камеры плохо охлаждать.

«Туда — сюда» — главный принцип работы линейного компрессора

5 лучших холодильников с линейным компрессором

LG DoorCooling+ GA-B509 SVDZ

LG DoorCooling+ GA-B509 CESL

LG GA-B419 SLGL

LG DoorCooling+ GA-B509 CLCL

LG DoorCooling+ GA-B459 CLCL

Принцип работы линейного компрессора

В принципе его работа состоит из включения, охлаждения и отключения. Датчик, стоящий в камере, осуществляет контроль над температурой. Когда ее показания превышают указанные, компрессор включается. Он начинает запускать передвижение фреона в системе. Отсеки охлаждаются, как только температура в них достигает нужных градусов — устройство выключается. До тех пор пока аппарат включен в сеть, цикл будет повторяться непрерывно. Срок службы датчика рассчитан на весь период эксплуатации устройства.

Из-за постоянного включения и отключения линейного компрессора в холодильнике температура корпуса повышается. Это отрицательно сказывается на работе и приводит к увеличению нагрузки на сеть.

Принцип работы инверторного компрессора

После того, как термодатчик передает сигнал, происходит запуск двигателя. Под воздействием фреона начинает работать инверторный компрессор. Когда температура достигнет необходимых показателей, датчик дает сигнал, чтобы мотор прекратил работу. Однако двигатель только начинает снижать скорость и напряженность, полностью никогда не останавливается. В результате хладагент циркулирует медленнее, но система охлаждает все также. Температура в камерах сохраняется на прежнем уровне, не увеличивается и не уменьшается.

Когда дверцу открывают, часть холодного воздуха выходит, термодатчик посылает двигателю сигнал, что температура необходимым значениям не соответствует. Чтобы ее восстановить, компрессор лишь увеличивает количество оборотов. Инверторный холодильник работает постоянно с различной мощностью, которая зависит от сигнала, посылаемого датчиком. Такие устройства применены в приборах бренда Bosch премиум-класса, которые отличаются продолжительным сроком службы.

Достоинства и недостатки различных видов компрессоров

Коллекторный компрессор:

простота;

доступная цена;

легкость ремонта и обслуживания;

высокая стойкость к износу и давление воздуха.

сильный шум и вибрация;

необходимость использования системы фильтров;

регулярное техническое обслуживание;

низкий показатель производительности.

Инверторный компрессор:

постоянный режим температуры;

минимальный расход электричества;

надежность;

малошумность;

практичность в эксплуатации.

высокая стоимость;

дорогостоящий ремонт.

Линейный компрессор:

приемлемая вибрация и шум;

нечувствительность к скачкам и перепадам напряжения в сети;

доступная цена.

неравномерное охлаждение продуктов;

средний срок службы.

Как узнать какой компрессор стоит на холодильнике

Производители пока не изобрели компрессор, который обладает идеальными характеристиками. Что касается устройств австрийского производства, то они надежные и тихие. Но белорусские стоят дешевле, поэтому их устанавливают в целях экономии.  Перед покупкой холодильника следует выяснить, какое именно устройство в нем установлено. Тип компрессора узнают по ряду признаков. Линейные разновидности более шумные, нежели инверторные. При отключении слышен своеобразный щелчок. Одно из самых явных отличий – это стоимость. Цена инверторного холодильника самая высокая.

Сегодня можно купить холодильники с разными типами, в том числе и с поршневым. Не все стремятся приобрести дорогостоящий инверторный прибор, тем более замораживание в нем ничем не отличается от линейных моделей. Хотя надо иметь в виду, высокая цена за короткое время окупится минимальными потребностями в электроэнергии и экономичным режимом работы. Перед тем как решить, какой компрессор лучше в холодильнике, необходимо сопоставить преимущества и недостатки всех видов.

Линейный компрессор холодильника — что это, предназначение, принцип работы, отличие от инверторного

Сегодня мы рассмотрим принцип работы холодильников с линейными компрессорами. В нашей статье мы поговорим о том, как работает линейный компрессор холодильника, что он собой представляет и его основные разновидности.

Это оборудование является незаменимой частью холодильной установки, благодаря ему, возрастает эффективность работы обеих камер. Линейный вид оборудования предназначен для формирования разного давления отдельных отсеков холодильника.

Содержание статьи

Описание линейного компрессора холодильника

Когда мы закрываем дверцу холодильника, то слышим характерный шум, который издаётся его работой. Начиная работать, компрессор создаёт разницу давления внутри камер. В процессе работы он охлаждает отсеки холодильника, выводя тепло путём сжимания и перекачивания хладагента. Он передаёт тепло из внутренних камер наружу, тем самым охлаждая их.

Сам линейный тип оборудования, представляет собой небольшое устройство, которое работает при помощи внутреннего поршня приводимого в движение электричеством. Он не большой и занимает мало места. Весь механизм хорошо спрятан под его коробкой. Конструкцией предусмотрены специальные отверстия для крепежа к корпусу машинки.

Для чего предназначен линейный компрессор холодильника

Компрессор линейного типа, как мы отмечали ранее, создавать разницу давлений внутри холодильника. В зависимости от вида оборудования, они делаться на несколько групп:

  • винтового типа;
  • поршневого типа;
  • ротационного;
  • центробежного;
  • спирального типа.

Каждый вид оборудования имеет как положительные стороны, так и отрицательные. Но, их предназначение одно, переводить тепло из внутренних камер наружу. Нужно отметить, что передача тепла от камеры может отличаться в зависимости от вида камеры. Ни для кого не секрет, что температура морозильной камеры отличается от камеры хранения, следовательно, внутри неё передача тепла проводиться более интенсивно.

Как работает линейный компрессор у холодильника

Работу линейной модели мы рассмотрели поверхности, теперь, мы более подробно рассмотрим принцип работы в зависимости от его типа. Начнём по порядку:

  1. Компрессор винтового типа, для конструкции этого вида применяется винтовая деталь, которая обеспечивает циркуляцию хладагента по всей конструкции. На момент работы винт способствует созданию высокого давления внутри системы.
  2. Электричество поступает на специальный ротор, подключённый с помощью специального шатуна к поршню. Поршень в процессе поступательных движений создаёт давление внутри системы, что позволяет более эффективно охлаждать систему.
  3. Для работы ротационного типа используется специальный ротор, который приводит в движение электрический двигатель. Когда ротор начинает вращаться, эксцентрик стекает к внутренней поверхности цилиндра. Где он сжимает газ хладагента и выталкивает его через выпускной клапан.
  4. Оборудование центробежного типа представляет собой систему, работающую на принципе сжатии газовой среды при помощи ротора с валом. На роторе имеются специальные колёса, которые расположены симметрично друг к другу. При вращении колёс с лопастями газ начинает двигаться от центра колёс к краю. Потом газ сжимается, приобретая инерцию, начинает дальнейшее движение по системе. Этот процесс способствует работе холодильника и поддержание оптимальной температуры.
  5. При работе оборудования спирального типа, сжатие хладагента происходит в пространстве между двумя спиралями. Одна из них стоит, надвигается, а вторая вращается вокруг неё. Важно отметить, что вращение имеет нестандартную траекторию, при работе двигателя, который приводит в движение подвижную спираль, она перемешается по стенкам первой спирали, скользя по масляной плёнке. Точка соприкосновение смещается от края спирали к центру, что способствует всасыванию вещества. В центре оборудования достигается большое давление газа, и потом газ перемещается по линии нагнетания по всей системе.

В зависимости от его типа, принципы работы немного отличается, но, несмотря на это все виды линейного компрессора предназначены для одной конкретной цели, регулировать давление в камерах холодильника и поддерживать температурный режим.

Кроме линейного вида компрессора есть ещё и инверторный вид, который также пользуется большой популярностью, далее мы подробнее рассмотрим их отличия.

Отличия линейного и инверторного компрессора холодильника

В отличие от линейных моделей, инверторный не сильно нагружает системы холодильника, ему не нужно каждый раз включаться поддерживать температурный режим и отключаться, он просто стабильно работает плавно функционируя. Подобный принцип работы нагружает электросеть заметно меньше и сводит процент возможности замыкания к минимуму. При включении техники, инверторная модель быстро достигает нужного температурного режима и поддерживает его на протяжении всего времени работы.

Он практически не отключается, а просто сбавляет мощность работы. Нужно отметить, что перепады мощности проходят постепенно и плавно, не нагружая систему. В результате такой работы больших колебаний в температуре камер не наблюдается. Расстроим его преимущества:

  • из-за того, что не нужно работать на максимальной мощности, уровень шума становиться меньше;
  • срок эксплуатации такого холодильника заметно больше, благодаря тому, что отсутствует периодические циклы включения.

Но, казалось бы, почему холодильники с инверторной системой всё ещё не вытиснили модели с линейными компрессорами? Но не всё так просто, у этих моделей есть и слабые стороны:

  • инверторная модель более чувствительна к перепадам напряжения;
  • стоимость таких моделей заметно больше чем у холодильников с линейными компрессорами.

Преимущества холодильников с линейным компрессором

Холодильник с линейным оборудованием более продуктивен, его электромагнитная схема позволяет заметно снизить потери электричества при работе оборудования.

Важно! При работе этого оборудования используется схемы «прямого тока», что позволяет улучшить класс энергосбережения. У этого оборудования имеется система тихого старта, что позволяет снизить уровень шума и свести его к минимуму. Если сравнивать показатели по экологическому показателю, то эта модель существенно опережает инверторную по многим показателям. А главное, по цене он заметно дешевле своего конкурента, что является весомым аргументом в его пользу.

Подпишитесь на наши Социальные сети

Как проверить компрессор холодильника — пошаговая инструкция

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье.

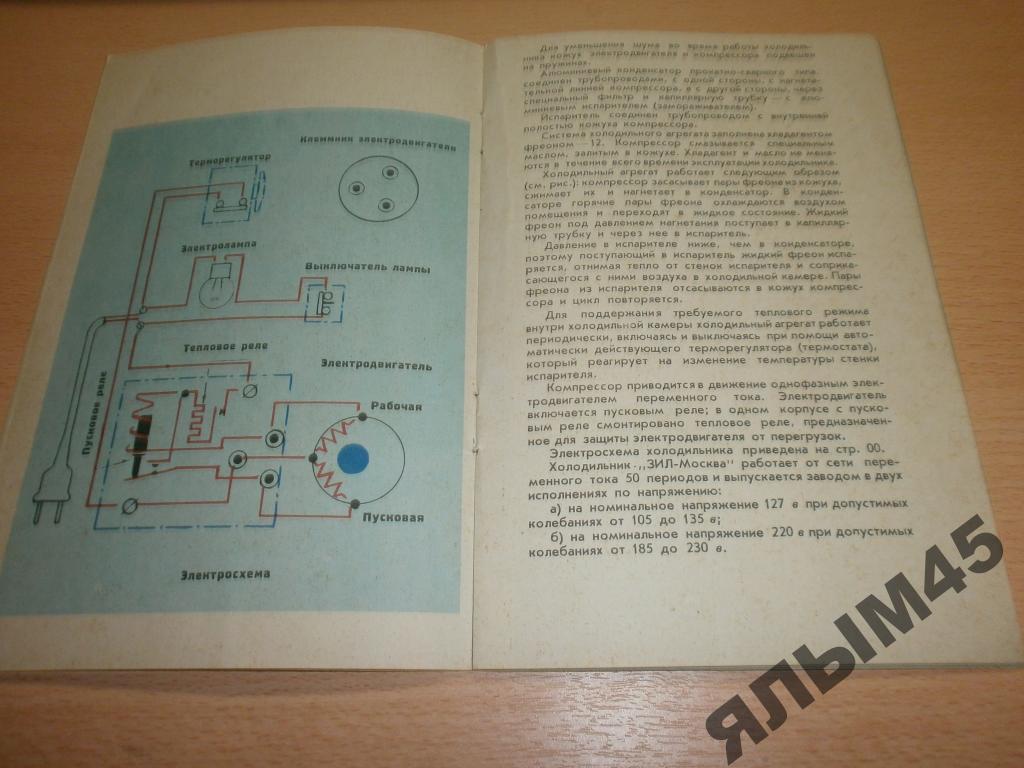

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.



Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

  1. Сгорел компрессор.
  2. Вышло из строя пусковое реле.
  3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Замена компрессора холодильника от 1499 ₽


Оставить заявку


Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

  1. Снять защитный кожух извлечь компрессор и отсоединить реле.
  2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
  3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

  1. Снять крышку пускового реле.
  2. Отключить пусковое реле.
  3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Видео: проверка

Нужна консультация?

Линейный инверторный компрессор — Remontol

07 августа 2020Виктор Сидельников
