Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.
Другие исполнители на Юду
-
Семен
Рейтинг: 5
-
Александр
Рейтинг: 5
-
Антон
Рейтинг: 5
-
Рейтинг: 5
-
Владислав
Рейтинг: 5
Найти мастера
Что такое полупроводниковый диод
Пользователи часто сталкиваются с вопросом, как проверить диод.
Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них – анод – со знаком плюс, а другой – катод – со знаком минус.
С физической точки зрения любой диод – это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.
Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод – к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док.
Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду – плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода – проводимость в одну сторону – подтверждается.
Ответ на вопрос: «Как проверить диод мультиметром?» – очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.
Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать.
Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.
Как проверить диод
Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело – добавится его сопротивление. Поэтому все необходимо держать только одной рукой – тогда в цепь измерения войдут только необходимые для этого элементы.
Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения.

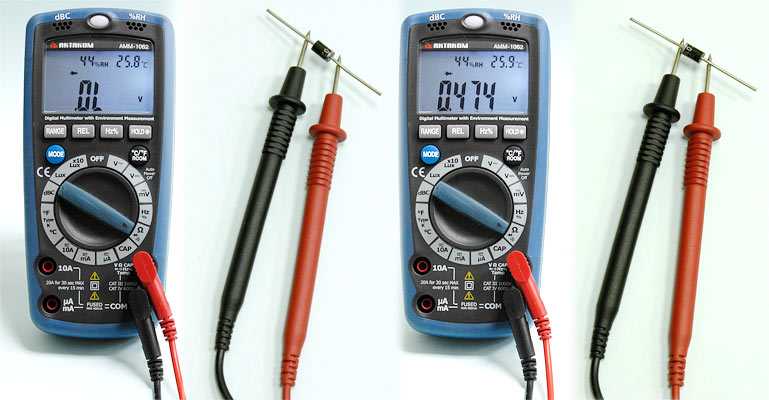

Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.
Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду – красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.
Возможные неисправности
Полупроводниковым диодам, как правило, свойственны два типа неисправностей: пробивание перехода и обрыв перехода. О них стоит знать следующее:
- Пробивание перехода.
В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой - Обрыв перехода. Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв». Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву
В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькойЧто стоит знать про пробивное напряжение
Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт.
К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.

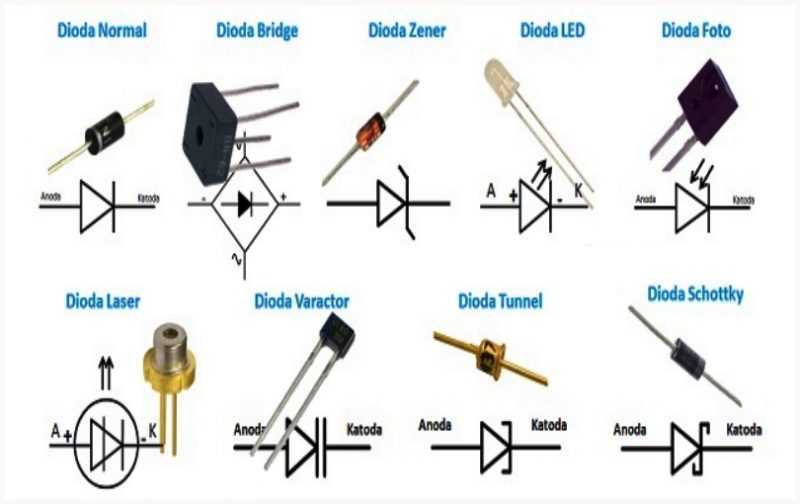

Вот основные типы диодов и напряжения, которые им соответствуют:
- Диоды из кремния. Им свойственно самое большое напряжение пробоя – от четырехсот до восьмисот милливольт
- Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
- Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт
Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.
Как работает YouDo?
Опишите
свою задачу и условия. Это бесплатно и займёт 3–4 минуты
Получите отклики
с ценами от исполнителей.
Обычно они приходят в течение 30 минут
Выберите
подходящего исполнителя и обсудите сроки выполнения
Где можно заказать проверку диода
Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.
Это можно сделать следующими способами:
- Воспользоваться мобильным приложением Юду, чтобы заказать необходимую услугу
- Самостоятельно отыскать интересующую вас услугу в каталоге платформы Юду и связаться с мастером
- Оформить заявку, заполнив соответствующую форму прямо на этой странице, дождаться, когда специалист на нее откликнется, и позвонить ему
На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным.
Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.
Создать задание на Юду
Задание Марии «Прокладка кабеля»
1 500 ₽
Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.
Исполнитель задания:
Роман
5,0 1156 отзывов
Создать такое же задание
Оставьте свою реакцию, если было полезно
1
Скачайте приложение и пользуйтесь YouDo где угодно
Наведите камеру телефона на QR-код, чтобы скачать приложение
Вы здесь:
- Главная
- Мастера по ремонту
-
Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров
org/ListItem»>
Статьи
Как проверить диод
Диод это не самый сложный прибор. Сделан он на основе PN перехода и основное его свойство: пропускать ток лишь в одном направлении- от Анода к Катоду. Так что по сути все просто-пропускает в одном направлении- жив-здоров, пропускает в обе стороны- утечка или пробит, никуда не пропускает- значит обрыв.
Однако это только в теории, а на практике есть масса нюансов, и заключаются они в первую очередь в том, что диоды и сами по себе могут иметь несколько разновидностей, да плюс еще на основе диода существуют еще и различные дополнительные изделия (диодные сборки, мостики, оптоэлектронные приборы).
Так что речь в этой статье пойдет у нас в основном даже не о том как проверить полупроводниковый диод, а о практических тонкостях.
Для проверки мы будем использовать самый обыкновенный мультиметр и в самом начале рассказа хочу уточнить небольшую тонкость: мультик в режиме проверки полупроводников показывает падение напряжения при прохождении тока через PN переход: чем меньше сопротивление, тем больше напруга свалится (то есть меньше останется). Однако все это довольно сложно, так что давайте будем просто считать что мультик показывает сопротивление PN перехода.
Как отличить диод от стабилитрона при помощи мультиметра
Итак, начну с примера. На фотке ниже показаны три очень похожих полупроводниковых прибора
Очень даже похожи, однако это совершенно разные приборы: один из них обыкновенный выпрямительный диод, второй диод Шоттки, третий- стабилитрон. Сумеем отличить не имея под рукой даташитов? Да, это реально сделать при помощи мультиметра если знать сопротивление PN перехода: самое большое оно у стабилитронов (мультик обычно показывает значение в районе 560-680), у диодов оно поменьше (мультиметр показывает значение в районе 400- 500), а самое маленькое- у диода Шоттки: здесь мультиметр показывает обычно 120- 300.
Проверяем первый прибор
Прибор показал 400. Вывод- выпрямительный диод
Проверяем второй прибор
Показывает 617. Вывод- стабилитрон.
Ну и третий:
На мультиметре 129. Вывод- диод Шоттки.
Примерно так-же выглядит процесс и с более мелкими диодами. Вот еще один пример:
Источник питания от монитора. На плате имеются два очень похожих диодика. Причем один из них диоды, второй стабилитрон.
Они здесь, правда, подписаны- стабилитрон имеет маркировку ZD ( от слова Zener). однако лучше покажу как их отличить при помощи мультиметра.
Проверяем первый
Проверяем второй
Показания на мультике разные, где больше- это стабилитрон.
Как видим все довольно просто, только надо учитывать что на различных мультиметрах показания могут отличаться, да и сами диоды также могут иметь разные параметры, следовательно показания на фотографиях представлены лишь в качестве примера.
Существуют еще так называемые диодные сборки.
Самые распространенные варианты- это сдвоенные диоды и диодные мостики.
Сдвоенный диод чаще всего встречается в источниках питания и выглядит вот таким вот образом
Как видим- на самом корпусе имеется маркировка обозначающая направление включения диодов, так что для того чтобы проверить такой радиоэлемент нужно просто проверить каждый диод в отдельности.
Диодный мостик- это 4 диода включенных по вот такой схеме
На практике можно встретить как отдельно расположенные диоды на плате, так и уже готовый радиоэлемент
Чтобы его проверить нужно исходить из схемы включения: к каждому из входов «переменки» подключены два диода- один в прямом включении, другой в обратном. Все эти четыре диода можно проверить по отдельности. Включаем щупы мультика между входом ~ и +
Диод проводит, значит жив… Аналогично проверяем и все остальные.

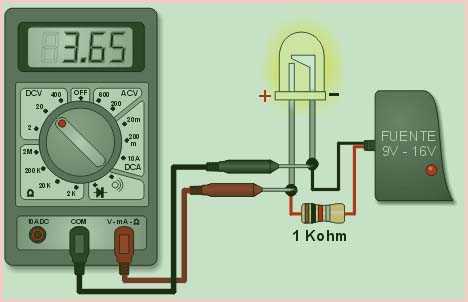

Как проверять светодиоды
Самый простой вариант проверять светодиоды- это просто подать на него напряжение в пределах 2-3 Вольта и убедиться что он светит.
Можно использовать батарейку «таблетку»
Однако батарейки под рукою может не оказаться, но это не беда- исправный светодиод зажигается при касании щупов мультиметра. На показания прибора можно даже и не смотреть
Аналогичным способом можно проверить и SMD светодиоды. Пример номер раз: проверяем светодиод подсветки автомагнитольной панели
Пример номер два: светодиод подсветки от телека LG
Правда хочу оговориться- речь идет о 3-х Вольтовых светиках, а в телевизорах можно встретить и 6-ти Вольтовые, и чтобы их проверять желательно иметь под рукою отдельный источник питания. Самый наипростейший вариант— это обыкновенная зарядка от телефона.
Оптроны
Что касается проверки оптронов, то здесь ситуация немного сложнее, но тоже не совсем страшная.
Внутренняя схема оптрона
В общем ничего здесь сверхъестественного нет- светодиод светит, фототранзистор открывается. светодиод внутри оптрона всегда указывается на самом корпусе прибора
То есть мы можем проверить состояние светодиода внутри оптрона (проводит, не проводит, пробит или обрыв), а также наличие (отсутствие) пробоя на фототранзисторе.
Хотя, конечно, самый идеальный вариант это подать на светодиод напряжение ( с другого мультика или отдельного источника) и проверить открывается-ли фототранзистор
Как тестировать диоды в цепи
••• Steven Puetzer/Photodisc/Getty Images
Обновлено 24 апреля 2017 г.
Автор: Дуглас Куэйд
Диод — это биполярный полупроводник, пропускающий ток только в одном направлении. Положительный вывод диода называется анодом, а отрицательный вывод — катодом. Вы можете повредить диод, превысив его номинальные значения напряжения или тока. Часто неисправный диод позволяет току беспрепятственно проходить в любом направлении. Проверить диод можно с помощью мультиметра. Существует много разных стилей и марок мультиметров, но все они работают одинаково и предлагают схожие функции. Цифровой мультиметр имеет ЖК-дисплей, на котором печатается значение, а аналоговый мультиметр использует стрелку и шкалу.
Использование цифрового мультиметра
Подсоедините банановые штекеры двух щупов к мультиметру, если в мультиметре используются съемные щупы.
Подсоедините красный щуп к красному разъему, а черный щуп к разъему с надписью «COM» (общий, еще один термин для заземления). идентифицируется схематическим символом диода, треугольником, указывающим на линию
Определите катод диода, который вы хотите проверить Катод отмечен цветной полосой вокруг одного конца диода Другой конец диода называется анодом.
Подсоедините красный щуп к аноду, а черный щуп к катоду. Таким образом, диод смещен в прямом направлении, поэтому, если он работает правильно, он должен проводить ток. Ваш мультиметр должен отображать показания напряжения. Само значение напряжения не имеет значения, пока оно присутствует. Если ваш измеритель не показывает напряжения или выдает сообщение об ошибке, либо вы перепутали анод и катод, либо диод неисправен.
Поменяйте местами щупы так, чтобы красный щуп был подключен к катоду, а черный щуп — к аноду. Диод не должен так проводить. Если диод работает, ваш измеритель должен отображать какое-то сообщение «за пределами шкалы» или «вне диапазона».
Точное сообщение будет варьироваться от счетчика к счетчику. Если ваш измеритель отображает показания напряжения, диод вышел из строя.
Использование аналогового мультиметра
Подсоедините красный щуп к положительной клемме мультиметра, а черный щуп к клемме заземления мультиметра, как и в случае с цифровым мультиметром.
Поверните циферблат на измерителе, чтобы проверить диапазон низкого сопротивления, например 10 Ом или аналогичный, в зависимости от того, что доступно на вашем измерителе.
Подсоедините черный щуп к аноду диода, а красный щуп к катоду. В аналоговом измерителе полярность щупов меняется на противоположную, когда вы измеряете сопротивление. Если диод работает, он должен проводить ток, поэтому циферблат должен показывать низкое значение сопротивления. Точное отображаемое значение сопротивления не имеет значения. Если мультиметр показывает максимальное сопротивление со стрелкой до упора влево, то вы либо перепутали анод и катод, либо диод пробит.
Переключите щупы так, чтобы красный щуп был подключен к аноду, а черный щуп к катоду. Диод вообще не должен проводить таким образом, поэтому измеритель должен показывать полное сопротивление со стрелкой до упора влево. Если прибор показывает, что диод работает, то диод вышел из строя.
Статьи по теме
Ссылки
- Клуб электроники: Мультиметры
Об авторе
Дуглас Куэйд, проживающий в Лос-Анджелесе, но родившийся и выросший в Бруклине, штат Нью-Йорк, пишет статьи для различных веб-сайтов с 2010 года. Он получил степень бакалавра киноискусства в Бард-колледже.
Photo Credits
Steven Puetzer/Photodisc/Getty Images
Быстрый и простой способ изучить все мои тестовые электронные компоненты Секреты!
Когда дело доходит до проверки диода, вам нужен специальный метод для его проверки. Это может привести к обрыву цепи, короткому замыканию, утечке и поломке при полной нагрузке. Аналоговый мультиметр или цифровой мультиметр можно использовать для тестирования или проверки всех первых трех условий, кроме последнего, который представляет собой полный пробой диода. рабочее напряжение. Поломка диода при полной нагрузке означает, что проверка диода в порядке с вашими измерителями, но не удалась при протекании высокого напряжения. через это. Благодаря своему опыту в области устранения неполадок в электронике я обнаружил, что проверка диода с помощью
аналоговый мультиметр является более точным или точным, чем использование цифрового мультиметра. Чтобы быть абсолютно уверенным, вам нужно будет снять или отключить один провод диода от цепи, чтобы избежать обратного
схемы. Если вы не уверены в плате, которую вы проверяете. Иногда я обнаруживал неисправные диоды при проверке платы. Твой
опытный подскажет, когда тестировать диод на плате или вне ее. Если вы новичок, я настоятельно рекомендую вам измерить диод с
провод, удаленный с доски, чтобы избежать путаницы с результатами вашего глюкометра.
Используйте аналоговый измеритель для проверки диода Установите аналоговый измеритель на диапазон x1 Ом, чтобы проверить утечку тока через диод в обратном и прямом направлениях. Коснитесь черный щуп вашего измерителя к катоду и красный щуп к аноду, диод смещен в обратном направлении и должен выглядеть как открытый счетчик указатель не двигается. Подключив красный щуп вашего измерителя к катоду, а черный щуп к аноду, диод смещен в прямом направлении, и измеритель должен прочитать некоторое значение сопротивления. Если вы получаете два показания, то, скорее всего, диод закорочен или негерметичен, и вам следует заменить это. Если вы не получаете показания ни прямого, ни обратного смещения, диод считается разомкнутой цепью.
Настоящая проблема при тестировании диода с использованием функции тестирования диода цифрового измерителя заключается в том, что открытый или негерметичный
диод, счетчик иногда показывает нормально (0,6). Даже если у вас хорошие показания в диапазоне x1 Ом при проверке диода, это не означает, что диод исправен. Теперь вы должны выберите на своем измерителе диапазон x10 кОм, чтобы снова проверить диод. Выходное напряжение x10кОм составляет около 12 Вольт (помните 9 Вольт батарея в вашем счетчике-1,5 вольта + 1,5 вольта + 9 вольт = 12 вольт). И снова тестируемый диод должен показать только одно значение. Это исключение из Диод Шоттки, где он имеет два показания, но не закорочен. Если счетчик показал одно показание, то проверяемый диод исправен. В случае пробоя диода при полной нагрузке нет возможности проверить диод (если только у вас нет очень дорогого устройства для проверки или тестера диодов, которое специально разработан для отслеживания этого типа неисправности). Замена заведомо исправным диодом часто является единственным способом доказать, что прерывистый диод вызывает определенную проблему. Иногда прерывистый диод можно обнаружить с помощью спрея для охлаждающей жидкости и фена. Предупреждение. Перед выполнением любого из следующих действий убедитесь, что питание отключено от любой цепи.
проверки диодов, в противном случае может произойти повреждение счетчика или цепи. Вывод-Чтобы правильно протестировать диод, вам нужно использовать аналоговый мультиметр.
и установите диапазон на x1 Ом и x10 кОм. |
Если вы не знаете, как правильно
проверьте диод, вы не сможете отремонтировать или устранить неисправность электронного оборудования, потому что испорченный диод вы можете подумать, что это
хорошо, и вы определенно потратите свое драгоценное время. Обычно выпрямительный диод может выйти из строя одним из четырех способов. Нажмите здесь, чтобы просмотреть книгу с секретами тестирования!
Я мог бы подробно объяснить вам, почему я предпочел аналог
метр. Я не знаю о вас, потому что я действительно наткнулся на довольно много диодов, где они были проверены цифровым мультиметром, но не сработали.
при проверке аналоговым мультиметром. Первый шаг на как проверить диод точно удалить один из проводов диода.
Вы не всегда можете быть уверены, хороший диод или плохой, если вы выполняете внутрисхемное тестирование из-за обратных цепей (параллельное соединение)
через другие компоненты.
Это связано с выходным напряжением тестового диода цифрового измерителя (которое вы можете измерить выходным напряжением).
тестовый щуп с использованием другого измерителя) составляет от 500 мВ до 2 В. Аналоговый измеритель, настроенный на диапазон x1 Ом, имеет выходной сигнал около 3 В (помните два 1,5 В).
батареи, которые вы установили в счетчик!). Напряжения 3 В достаточно, чтобы показать вам точные показания диода во время тестирования.
Если он имеет два чтения, то
скорее всего диод закорочен или негерметичен. Цифровой измеритель не может его проверить, потому что выход измерителя составляет всего около 500 мВ на 2.
вольт.
