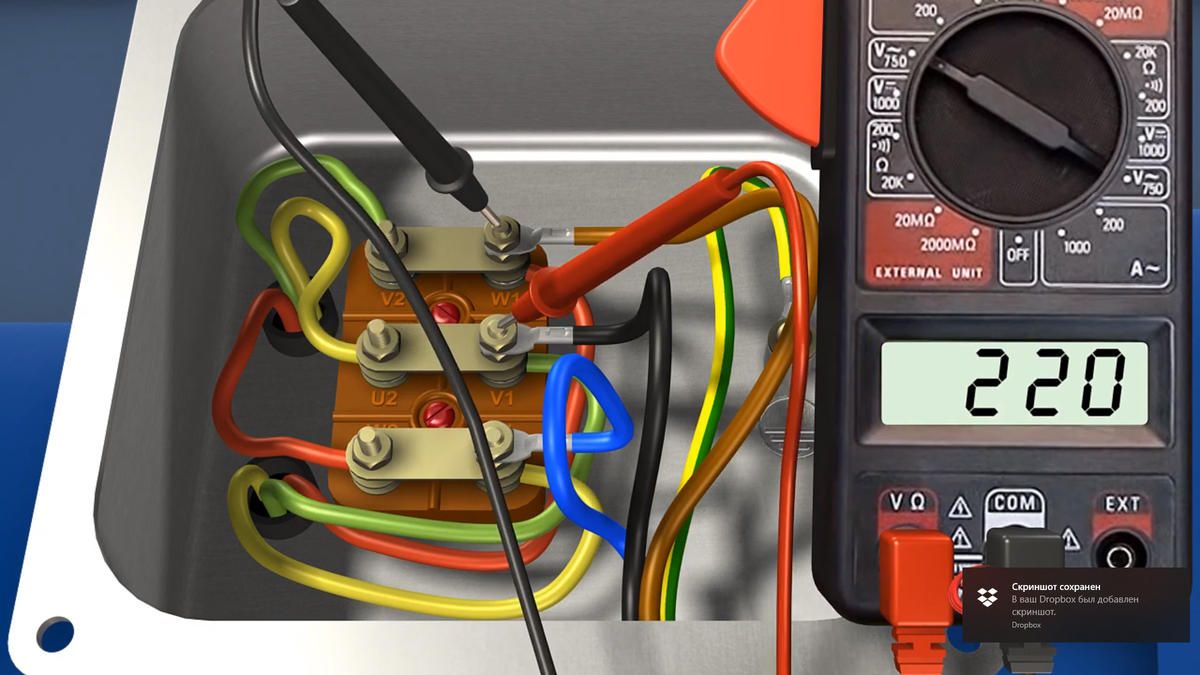

Как проверить мультиметром конденсатор самому

Содержание

  • 1 Как измерить емкость
  • 2 Основные неисправности и причины их возникновения
  • 3 Диагностика неисправностей
  • 4 Проведение диагностики устройств неполярного типа
  • 5 Диагностика полярных конденсаторов
  • 6 Ремонт бытовых приборов

На данный момент практически каждый человек может столкнуться с поломкой конденсатора. Чтобы определить его исправность вам не потребуется изучать основы электротехники. Достаточно будет просто знать, как проверить мультиметром конденсатор.

Благодаря этому можно восстановить работоспособность микроволновки или холодильника. Перед тем, как выполнить ремонт необходимо определить, какая именно деталь неисправна. Для проверки конденсатора отлично подойдет цифровой мультиметр.

Как измерить емкость

Во время проверки вам необходимо помнить, что не все неисправности будут поддаваться тестированию в режиме омметра. Если мультиметр будет показывать бесконечно большое сопротивление полярного элемента, тогда это будет считаться признаком его неисправности. Проверить потерю номинальной емкости в режиме омметра у вас не получится. Чтобы измерить эту характеристику необходимо использовать цифровой мультиметр. Это устройство поможет проводить тестирование в пределах от 20 нф до 200 мкф.

Благодаря мультиметрам с подобной функцией появится возможность тестировать любые конденсаторы, даже электролитические. Если вы желаете выполнить проверку электролитического конденсатора, тогда необходимо соблюдать полярность.

На фото выше вы видите, что для проверки емкости конденсатора необходимо вставить выводи детали в гнезда Сх, а ручку необходимо установить в положение необходимого диапазона измерений. После этого все параметры емкости будут отображаться на дисплее.

Основные неисправности и причины их возникновения

Неважно, какой тип конденсатора вы используете. Любой конденсатор может выйти из строя в связи со следующими проблемами:

  1. Снижение номинальной емкости, которая будет происходить в процессе высыхания.
  2. Ток утечки будет превышать необходимо значение.
  3. Возрастание активных потерь цепи.
  4. Возникло короткое замыкание обкладок.
  5. Потеря контакта, которая произошла между обкладкой и выводом детали.

Все неисправности, которые мы описали выше чаще всего могут возникнуть в результате нарушения температурного режима или превышения порога допустимого напряжения. Специалисты уверяют, что благодаря понижению рабочей температуры можно значительно продлить срок службы радиоэлемента.

На практике чаще всего неисправность конденсатора может быть вызвана коротким замыканием. Теперь мы решили подробно рассказать о том, как выполнить диагностику конденсатора.

Диагностика неисправностей

Выявить пробой конденсатора также можно благодаря визуальному осмотру. Если произошел пробой, тогда на конденсаторе могут образоваться трещины или вздутие. На фотографии ниже вы можете увидеть признаки пробоя конденсатора.

В большинстве случаев обнаружить пробой во время визуального осмотра не всегда возможно. Если внешний вид детали действительно нормальный, тогда возможно проблема произошла из-за внутреннего короткого замыкания. Перед тем как начать проверять мультиметром неполярный пленочный, керамический, электролитический, smd или sbb конденсатор необходимо будет снять его с платы. Отпаивать конденсатор не всегда обязательно. В некоторых случаях можно проверить сопротивление цепи прямо на плате. Но вам необходимо помнить, что для этого потребуется карта сопротивлений.

Проведение диагностики устройств неполярного типа

Для проверки устройства с помощью мультиметра вам не потребуется замерять емкость конденсатора неполярного типа. В этом случае будет достаточно просто измерить его сопротивление. Оно в обязательном порядке должно быть бесконечно большим. Если произошел пробой, тогда мультиметр покажет незначительную величину. Для тестирования, вам потребуется выполнить следующий алгоритм действий:

  1. Следует выставить максимальный режим измерений в режиме омметра.
  2. Щупами прибора, вам потребуется прикоснуться к выводам радиодетали.
  3. Если на табло вы увидите цифру «1», тогда это укажет на то, что сопротивление будет больше 2 мегаом. Если мультиметр покажет другую величину, тогда в этом случае произошло короткое замыкание.

Важно знать! Во время проведения измерений помните, что нельзя держать щупы прибора за неизолирование места. В этом случае показания могут быть просто недостоверные.

При необходимости вести тестирование вы также можете в режиме проверки диодов. Если в этом случае будет присутствовать пробой, тогда мультиметр издаст характерный сигнал. У нас вы также можете воспользоваться калькулятором для расчета запасаемой энергии в конденсаторе.

Диагностика полярных конденсаторов

Проверять конденсаторы полярного типа необходимо подобным образом. Единственной особенностью считается то, что порог измерения должен быть больше 100 ком. Перед проведением диагностики вам потребуется разрядить радиодеталь. Для этого можете просто соединить выводы. Если вы используете высоковольтный конденсатор, тогда его необходимо «закорачивать» через нагрузку.

Если вы не уберете заряд, тогда можете испортить мультиметр. Кроме этого, следует помнить о том, что, если вы дотронетесь одним из выводов до тела, тогда можете провести разряд через себя. Если во время разрядки вы увидите искры, тогда это будет говорить о том, что устройство исправно.

Для проверки мультиметром конденсатора необходимо подсоединить щупы. В результате этого электрический ток, который поступает с прибора будет накапливаться в тестируемой детали. Если мультиметр будет показывать увеличение сопротивления, тогда это говорит об исправности. Наиболее детально этот процесс можно будет изучить в аналоговых измерительных приборах.

Метод проверки в режиме омметра считается косвенным. Для получения более точно оценки необходимо воспользоваться цифровым мультиметром. Для проведения измерения вы можете использовать мультиметр DT890B+.

Ремонт бытовых приборов

Если конденсаторы выходят из строя, тогда соответственно и бытовая техника постепенно перестает функционировать. Наши советы помогут просто определить исправность конденсатора. После проведения анализа необходимо заменить конденсатор и техника вновь заработает.

Перед тем, как приступать к ремонту бытовых приборов необходимо убедиться в том, что они отключены от электропитания. Теперь вы знаете как проверить конденсатор мультиметром своими руками. Надеемся, что эта информация была полезной и интересной.

Читайте также: как пользоваться мультиметром.

Как проверить конденсатор мультиметром

  Прежде чем говорить о проверке конденсаторов, давайте коснемся теории вопроса: что это за компонент, какие бывают и для чего используются?

  Итак, конденсатор — это пассивный электронный компонент, работающий по принципу батарейки, которая способна очень быстро заряжаться и разряжаться, аккумулируя в себе, таким образом, некоторое количество энергии.

Боле научно можно сформулировать следующим образом: конденсатор — это два проводника (обкладки), разделенные изолятором, служащий для накопления заряда и энергии электрического поля.

  Примечание: обкладки (проводники внутри корпуса) могут быть выполнены из различных материалов, иметь разную форму и толщину. То же самое касается и изолятора между ними. Сути дела это не меняет.

  Кратко рассмотрим принцип работы конденсатора. В обычных условиях, любые вещества (в том числе и проводники) электрически нейтральны. Что это значит? А то что в их структуре примерно равное количество электронов (отрицательно заряженных частиц) и протонов (положительно заряженных). Поскольку нас, применимо к данной теме, будут интересовать, в первую очередь, проводники, то их и рассмотрим.

  Итак, в проводнике имеется множество хаотично перемещающихся частиц, которые «бродят» между атомами вещества, подобно молекулам воздуха в помещении. Если окружить этот кусок вещества электрическим полем, то эти частицы отреагируют на это, оттянувшись к его полюсам.

Отрицательные (электроны) соберутся у одного полюса, а положительные (протоны) — у другого. Стоит убрать поле, и заряженные частицы снова рассеются по всему объему вещества и равномерно перемешаются.

  Теперь представим себе такую ситуацию: перед снятием поля мы это «вещество» разрежем (разделим) на две части. Что получится? В каждой из половин окажутся «заперты» частицы с разным зарядом! В каждой из половинок один из зарядов будет доминирующим, поэтому ее потенциал станет положительным или отрицательным. А напряжением будет называться разница между потенциалами обеих половинок.

  Теперь самое интересное: если соединить проводником два наши изолированные половинки, имеющие напряжение между собой, то по проводнику побежит ток — заряженные частицы устремятся навстречу друг другу, чтобы равномерно перемешаться. Вот примерно так и выглядит принцип работы конденсатора 🙂

  Продолжим! В зависимости от состояния электролита внутри и материала снаружи (из которого они сделаны), конденсаторы могут быть сухими (твердотельными), жидкостными (электролитическими), оксидно-полупроводниковыми, оксидно-металлическими. В зависимости от диэлектрика (изолятора): бумажными, металлобумажными, плёночными, комбинированными бумажноплёночными, тонкослойными из органических синтетических плёнок.

  Все это разнообразие реализации приводит к тому, что мы имеем достаточно большую разновидность типоразмеров конденсаторов и их видов.

  Нас же, в первую очередь, будут интересовать электролитические конденсаторы, поскольку именно их нам, скорее всего, придется проверять с помощью мультиметра.

  Емкость конденсатора зависит от площади проводников и расстояния между ними. Чем они к друг другу ближе расположены, тем больше емкость. Измеряется емкость в «фарадах». Но поскольку Фарада — это очень много, то все решили измерять емкость конденсаторов в микрофарадах (mF).  Чтобы добиться большой емкости (при относительно небольшом размере элемента), нужно хорошенько постараться! В миниатюрный корпус нужно поместить проводники с большей общей площадью поверхности, и, для экономии места, разделить их как можно более тонким слоем изолятора.

  В качестве обкладок (проводников) используется тонкая алюминиевая фольга. Две ленты фольги плотно складываются и сворачиваются в рулон. Поэтому они взаимодействуют не просто по всей своей площади, но еще и по обеим сторонам. Фольга покрывается с одной стороны микроскопическим слоем окисла, выступающего в роли изолятора.

  Между лентами фольги находится специальная (очень тонкая) бумага, пропитанная электропроводящей жидкостью (электролитом). Жидкость смачивает фольгу, плотно прилегая к ней, поэтому несмотря на наличие бумаги, обкладки конденсатора оказываются разделены всего лишь несколькими молекулами окисла. Вот за счет всех этих ухищрений и получается столь большая емкость у такого относительно небольшого по размерам изделия.

  Схематически сказанное нами выше можно отобразить следующим образом:

  Примечание: общую емкость конденсаторов можно увеличить путем их параллельного включения (соединения) на печатной плате. Этот не хитрый ход объединяет емкости всех конденсаторов на ней расположенных. Также надо учитывать тот факт, что емкость может изменяться в зависимости от состояния диэлектрика. Например, если изолятор отсыреет, то емкость элемента уменьшится.

  Добавлю несколько ремарок по поводу схемы выше. Часто можно услышать словосочетание «катодная фольга» и «анодная фольга». Катод — это отрицательно заряженный проводник, а анод — положительно заряженный.

  Помните, в начале статьи мы говорили о том, что разнонаправленные по своему заряду частицы притягиваются к разным полюсам вещества? Вот это оно и есть: катодная и анодная фольга (отрицательно и положительно заряженные проводники). Также на схеме не показан резиновый уплотнитель (он находится сразу за выводами конденсатора). На фото ниже — несколько разобранных емкостей, на которых он отчетливо виден.



  Итак, мы поговорили о том, что такое конденсаторы, как они работают и устроены. Теперь рассмотрим, какие же функции они выполняют?

  Две их основные функции:

  1. сохранение и поддержка электрического заряда
  2. сглаживание напряжения в электрической цепи


  Рассмотрим каждый из пунктов более подробно. Поскольку, как мы помним, конденсатор может очень быстро накопить (зарядиться) и отдать заряд (разрядиться), то он может, таким образом, компенсировать кратковременную потерю напряжения в близлежащем узле электрической схемы.

  Приведем пример: возможно Вы были свидетелем ситуации, когда в помещении с большим количеством компьютеров случался кратковременный скачок напряжения в электросети. Свет, как говорят в народе, «мигнул». После этого, как правило, почти все компьютеры перезагружаются, но некоторые работают, как ни в чем не бывало! Это просходит, прежде всего, из-за качественных конденсаторов в их блоках питания. Конечно, при полном отсутствии тока в сети хотя бы на протяжении нескольких секунд, все компьютеры выключаться. Здесь уже никакие, даже самые замечательные, конденсаторы не помогут и нужен полноценный источник бесперебойного питания — UPS.

  В процессе работы в «дебрях» системного блока нашего компьютера бывают и такие ситуации: одной из комплектующих ПК при выполнении той или иной задачи кратковременно нужно больше энергии. Забирать ее у блока питания «долго» (она нужна здесь и сейчас), да и провода по которым идет ток имеют свой коэффициент сопротивления, что также не способствует моментальной доставке импульса в нужную точку. Тут на помощь снова приходят конденсаторы, расположенные рядом. Они могут разрядиться, обеспечив необходимую мощность, и почти мгновенно снова набрать заряд.

  Вторая функция: сглаживание напряжения в сети. Расшифруем это дело. Качественный конденсатор —  это отличный подавитель высокочастотных (ВЧ) и низкочастотных (НЧ) помех, всякого рода пульсаций и скачков напряжения. К помехам часто приводит, к примеру, параллельная работа в одной электрической сети других устройств: вентилятора, кондиционера, обогревателя и т.д.

  Часто, конденсатор используют в качестве фильтра (для сглаживания пульсаций напряжения). Поэтому часто можно услышать словосочетание «сглаживающие конденсаторы». Практически всегда в качестве фильтров конденсаторы используются в блоках питания персональных компьютеров. Как мы помним, переменный ток имеет частоту в 50 Герц (направление движения электронов в этом случае за 1 секунду меняется 100 раз). С точки зрения требования к питанию компьютера — совершенно неприемлемая ситуация!

  Поэтому, прежде чем приступить непосредственно к сглаживанию импульсов, напряжение нужно «выпрямить» (из переменного преобразовать в постоянное). Как мы помним из предыдущих материалов, именно такое «живет» внутри нашего системного блока. Для преобразования напряжения внутри блока питания используется схема выпрямителя, состоящая из силового трансформатора, выпрямителя и фильтра на его выходе. В роли последнего и выступают конденсаторы, которые сглаживают остаточные переменные составляющие.

  Теперь, наконец-то, мы вплотную подходим к основной теме нашей статьи: проверке конденсаторов с помощью мультиметра. Поверьте, там быстрее показать все это в нескольких коротких видеороликах (что мы и сделаем ниже), чем писать много текста. Именно поэтому и получилось такое героическое вступление, иначе статья бы получилась маленькая-маленькая 🙂

  Итак, перечислим основные неисправности конденсаторов. Их можно выделить пять:

  1. Потеря емкости (высыхание)
  2. Увеличение тока утечки
  3. Увеличение активного сопротивления (ESR)
  4. Пробой
  5. Обрыв


  Все подробно рассматривать не будем, перечислим только встречающиеся наиболее часто. Я опишу и покажу, как делаю я, возможно, кто-то проверяет конденсаторы по другому?

  Возьмем в руку два не рабочих элемента. Ну, как не рабочих? Они-то, именно что работают, но весь вопрос в том КАК? На фото ниже, один из них явно не в порядке (правый), а вот левый — нормальный (с виду), но имеет абсолютно ту же проблему, что и его «сосед» — потерю емкости. Как следствие — конденсатор не «держит» заряд.



  Гарантируемый срок службы электролитического конденсатора означает, что его штатная (номинальная) емкость в течение указанного срока не превысит допустимого (расчетного) отклонения. Как правило, такое отклонение составляет не более 20-ти процентов.. Превышение срока службы элемента не говорит о том, что он прекратит работать в принципе. Он продолжит свою работу, но значение его емкости уже выйдет за пределы, указанные в технической документации, а это, как мы понимаем, не есть хорошо и, со временем, может привести к разным неприятным последствиям.

  Обратите внимание на фото ниже. На нем показано цифровое табло моего мультиметра с помощью которого я обычно проверяю конденсаторы. Как пользоваться мультиметром мы разбирали в одной из наших предыдущих статей, поэтому не будем лишний раз повторяться.

  Давайте сделаем так: сначала я кратко опишу, что и как для подготовки измерений выставлять на мультиметре, а затем продублирую весь процесс в небольшом видео. Думаю, так будет понятно и максимально наглядно? Проверку начнем с исправного элемента (эталонного образца), а потом вернемся к нашим «подопытным» из фото выше.

  Я проверяю конденсаторы в режиме «прозвона» на короткое замыкание (позиция на диске мультитестера под номером «1»). При отсутствии данного режима можно перевести прибор в состояние измерения сопротивления: его значок на фото ниже для наглядности обведен треугольником. Проводить измерения можно выставив переключатель в значение 2 Килоома (2000 ОМ или 2к). На фото обозначен под номером «2».



  Мультитестер к работе подготовили. Что нам нужно сделать дальше? Черный (минусовый) щуп прибора приложить к минусовому проводнику, а красный (плюсовой) к его положительно заряженному полюсу. Как определить полярность конденсатора мы писали вот здесь, так что не будем повторяться. В принципе, если и перепутаете ничего страшного не произойдет 🙂

  Приложив щупы к выводам (ножкам) конденсатора мы, таким образом, начнем его заряжать. На табло мультиметра в этот момент мы увидим увеличивающиеся цифры (значение сопротивления элемента). Когда показатели выйдут за допустимый предел измерения самого мультиметра (в данном случае, — два мегаома: 2M), мы увидим в правой части экрана прибора цифру «1».

  Подобное «поведение» мультиметра и будет означать, что проверка конденсатора прошла успешно и он исправен. Подержите на нем щупы еще некоторое время (секунд 10-15), дав ему окончательно зарядиться. Теперь можно перевести наш измеритель в режим измерения постоянного напряжения (достаточно будет предела в 20 Вольт) — на фото выше обведено квадратом, и «снимите» показания заряда с выводов.

  Примечание: на дешевых цифровых мультиметрах заряд может быть в пределах трех вольт (чуть больше или чуть меньше). На нашем измерителе на работе мы заряжаем их до семи вольт и выше. Если значение напряжения находится в пределах одного вольта или меньше, то это может говорить о том, что емкость не заряжается и подлежит замене.

  Чтобы разрядить конденсатор (перед повторным тестом или установкой на плату) просто замкните чем-то металлическим (можно прямо одним из щупов) между собой его «ножки», как показано на фото ниже.



  Теперь, как и договаривались, размещу несколько небольших видео, где будет показан весь, описанный нами выше, процесс. Начнем с рабочего (эталонного) элемента:

  Примечание: по правильному замер нужно проводить не касаясь выводов пальцами (так мы вносим в конечный результат погрешность за счет сопротивления собственного тела), но для примера — сгодится 🙂

  Теперь проверим конденсатор, который не исправен. Помните, тот зеленый, со вздувшейся крышкой?

  Обратите внимание, что проверяем мы его в режиме измерения сопротивления со значением 2k (2000 ОМ) на шкале. Видите, как медленно (по сравнению с предыдущим) он заряжается? В какой-то момент этот процесс просто останавливается и даже начинает идти в обратную сторону (он разряжается). Это — яркий признак неисправности!

  Теперь проверим мультиметром конденсатор, который с виду ничем не отличался от обычного (ни сверху ни снизу нет характерных вздутий, вытеканий электролита и т. д.) Также обратите внимание на результат замера напряжения после его зарядки — всего 0.56 Вольта!

  Вы можете спросить: существует ли какая-то профилактика конденсаторов, чтобы предотвратить их преждевременный выход из строя? Ответ будет: существует! Срок службы электролитического конденсатора можно достаточно ощутимо продлить, снизив его рабочую температуру. Закономерность приблизительно следующая: время «жизни» (исправной работы) элемента будет увеличиваться вдвое при снижении его рабочей температуры на каждые 10 градусов Цельсия. Помните, перегрев — паршивая вещь! Боритесь с ним нещадно! 🙂

  Примечание: правило, описанное выше, действует только до 40-ка градусов. Дальнейшее снижение температуры не приводит к такому ощутимому эффекту.

  После того, как все проверите, просто замените конденсатор на новый (исправный).

  Также я хочу познакомить Вас с одним очень полезным прибором, который идеально подходит для работы с конденсаторами в радиоэлектронной аппаратуре. Называется он «ESR-micro v4.0s».

  Примечание: ESR — (Equivalent Series Resistance — Эквивалентное Последовательное Сопротивление — ЭПС) — один из параметров конденсатора, характеризующий его активные потери в цепи.

  Довольно часто бывает так, что чисто визуально к элементу нет никаких претензий: он не вздутый, выглядит нормально, но на самом деле — неисправен (частично потерял емкость, имеет большой ток утечки и т.д.). Вот тут нам и пригодится подобный замечательный измеритель емкости ESR-micro v4.0s. Что интересно, прибор позволяет проводить измерения без демонтажа (выпаивания) емкости из печатной платы!

 Внимание ! Перед проверкой на ESR измерителе (установке элемента непосредственно в прибор) обязательно разрядите его, замкнув выводы. В противном случае есть вероятность того, что он, сохранив накопленный заряд, разрядится на сам измеритель! А это может вывести прибор из строя. Особенно это касается элементов большой емкости.

  На работе мы пользуемся самым простым из подобных тестеров: «GM328A» (стоит долларов десять, питается от 9-ти вольтовой батарейки типа «Крона»). Он может измерять как емкость и ESR конденсаторов, так и трехвыводные транзисторы, резисторы, диоды и т.д. На фото ниже — пример измерения:

  Мы меряем конденсатор емкостью 220 Микрофарад (видим что на тестере  — 118mF — почти в два раза меньше), также видим ESR (потери) 9.6 — это для данного номинала очень много и значение Vloss 9.9% также завышенное. Да, на фото мы приспособили к измерителю какой-то разъем от монитора для фиксации в нем элементов с короткими «ногами» (выводами), потому как не всегда удается нормально зажать их в ZIF-панели самого тестера.

  Для того чтобы сориентироваться по допускам касаемо самого ESR, — ниже сводная таблица, где указано: какому номиналу элемента по напряжению должно соответствовать значение утечки.

  Напоследок пару слов о такой неисправности элемента, как пробой. В данном случае проверить конденсатор мультиметром очень просто: в режиме «прозвонки» прикладываем щупы к его выводам и если услышим характерный писк — в мусорник его! Один из проводников поврежден или нарушен слой изоляции между соседними обкладками. Элемент однозначно подлежит замене!

  Внизу — небольшое видео, рассказывающее о ESR измерителях более подробно.

Как проверить конденсатор мультиметром? —

Для электрика проверка конденсатора является одной из самых распространенных задач. И иногда трудно следовать правильной процедуре или с чего начать. Вот почему мы создали это удобное руководство о том, как проверить конденсаторы с помощью мультиметра.

Я использую этот цифровой мультиметр и лично рекомендую вам его купить, потому что он точен, имеет большой дисплей и очень безопасен. Если ваш конденсатор сдох или вы не можете разобраться, в чем проблема, обязательно купите Конденсатор отсюда, потому что он экономичный и высокоэффективный.

Процесс тестирования конденсатора довольно прост, как и измерение тока или напряжения, где для измерения используются щупы. Прежде чем мы перейдем к теме, в первую очередь мы обсудим

Что такое конденсатор?

Конденсатор — это старое название конденсатора . В основном автомобильные конденсаторы зажигания до сих пор обычно называют конденсаторами. На конце конденсатора имеется небольшой металлический разъем. Этот разъем является точкой фазы, а металлический корпус — точкой заземления. Эти конденсаторы в основном используются в двигателе автомобиля.

Как проверить 5-контактное реле с помощью мультиметра?

Что такое мультиметр?

Мультиметр — это инструмент для измерения электрических величин, таких как сопротивление, напряжение и ток. Все эти измерители (омметр, вольтметр и амперметр), которые измеряют эти величины, объединены в один измеритель, известный как мультиметры. Есть два типа мультиметров:

1. Аналоговые мультиметры

Аналоговые мультиметры работают по принципу счетчиков с подвижной катушкой. Эти измерители используют отклонение стрелки индикатора для индикации уровня измерения на аналоговом дисплее.

2. Цифровые мультиметры

Цифровой мультиметр используется для измерения двух или более электрических величин, таких как напряжение (вольт), ток (амперы) и сопротивление (омы). Благодаря цифровому дисплею его легче читать, и вероятность ошибки будет меньше.

Зачем нам проверять Конденсатор?

Конденсатор является важной частью автомобилей. Прежде чем устанавливать новый, вам может понадобиться протестировать старый. Тестирование может проверить конденсатор, который может выйти из строя вскоре после установки. Если тестирование показывает, что конденсатор исправен, то вы можете посмотреть на другие детали, не заменяя их.

как проверить конденсатор омметром

Теперь вернемся к теме

Выполните следующие действия, чтобы проверить конденсатор с помощью мультиметра

Для проверки конденсатора мультиметром в первую очередь снимите его с двигателя или отсоедините подводящий провод. На конце конденсатора расположены небольшие металлические разъемы. Этот разъем является точкой фазы, а металлический корпус — точкой заземления. Разрядите конденсатор, замкнув эти две точки.

Сначала вставьте красный щуп в порт мА В Ом измерителя. Точно так же вставьте черный провод в порт «com» ​​измерителя. Поверните ручку мультиметра на омы и установите диапазон сопротивления на самое высокое доступное значение.

Для проверки конденсатора цифровым мультиметром соедините красный щуп мультиметра с фазовой точкой конденсатора, а черный щуп подключите к отрицательной клемме конденсатора. Счетчик начинает показывать показания. Держите датчики не менее 15-20 секунд. Если измеритель по-прежнему показывает сопротивление, конденсатор работает нормально, в противном случае он поврежден.

Теперь соедините горячую точку конденсатора с черным щупом измерителя и соедините красный щуп с металлическим корпусом конденсатора. Счетчик по-прежнему будет показывать показания. Во время этого процесса конденсатор разряжается.

Вкратце при подключении щупов мультиметра к конденсатору, если счетчик показывает показания, то конденсатор исправен, в противном случае он поврежден.

Как проверить продувочный клапан с помощью мультиметра

Часто задаваемые вопросы: Как проверить конденсатор с помощью мультиметра?

Что делает конденсатор розжига? Как вы это проверяете?

Конденсатор — старое название конденсатора. В основном автомобильные конденсаторы зажигания до сих пор обычно называют конденсаторами. На конце конденсатора есть небольшие металлические разъемы. Этот разъем является точкой фазы, а металлический корпус — точкой заземления.

Конденсаторы в основном используются в двигателе автомобиля и предотвращают повреждение дуги в точках зажигания и продлевают разряд электричества через катушку. Эти конденсаторы розжига проверяются мультиметром.

Как узнать, неисправен ли конденсатор розжига?

Для проверки конденсатора мультиметром.

  • Подсоедините красный щуп к фазе, а черный щуп к клемме заземления конденсатора.
  • Счетчик выдаст показания.
  • Держите датчики не менее 15–20 секунд.
  • Если прибор по-прежнему показывает сопротивление, конденсатор работает правильно.
  • , иначе он поврежден.
Из-за чего выходит из строя конденсатор розжига?

Конденсатор может выйти из строя из-за электрических перегрузок, таких как перегрузка по току и т. д. Кроме того, эти электронные компоненты чувствительны к ударам, вибрации, температуре и т. д.

Нужно ли заземлять конденсатор воспламенения?

Да, конденсатор розжига должен быть заземлен. Чаще всего заземление конденсатора осуществляется затянутым винтом с металлической панелью.

мы постарались написать все на « Как проверить конденсатор мультиметром». Если мы что-то пропустили, сообщите нам об этом в комментариях. Мы будем рады обновить тестирование конденсатора с помощью мультиметра.

Как аффилированное лицо, мы можем получать комиссию за соответствующие покупки. Мы получаем комиссию за покупки, сделанные по ссылкам на этом сайте от Amazon.

КАК ПРОВЕРИТЬ КОНДЕНСАТОР

MGA With An Attitude
MGAguru.com MGAguru.com
КАК ПРОВЕРИТЬ КОНДЕНСАТОР — IG-129

Для справки, «конденсатор» — это старый термин, а «конденсатор» — более новый термин для того же устройства. Автомобильные конденсаторы зажигания до сих пор обычно называют конденсаторами.

Многие люди заменяют конденсатор при регулярном периодическом обслуживании только потому, что они не могут сказать, как долго он может прослужить. Но некоторые новые конденсаторы могут выйти из строя прямо из коробки или выйти из строя вскоре после установки. Мой подход заключается в том, чтобы носить заведомо исправный конденсатор в дорожном наборе инструментов и не заменять старый, пока он не выйдет из строя. Чтобы это сработало, вы должны быть готовы заменить его в неудобное время, возможно, на обочине дороги, но вы должны быть готовы к такой возможности в любое время, независимо от того.

На протяжении десятилетий мне очень везло с конденсаторами, но в последние годы было много сообщений о преждевременном выходе из строя конденсаторов. В декабре 2013 года у меня случилась одна поломка через 18 месяцев и 9000 миль. Через два месяца еще один вышел из строя, проехав всего 257 миль. Даже регулярная замена через разумные промежутки времени не могла избежать этих преждевременных отказов. Возникает вопрос, как проверить конденсатор, чтобы определить, хороший он или плохой? Что ж, даже если вы можете протестировать конденсатор, это все равно не окончательное решение, так как конденсатор может хорошо пройти испытания в один день и выйти из строя на следующий день. Но периодические проверки конденсатора в автомобиле могут (иногда) выявить ухудшение состояния до того, как он действительно выйдет из строя. Тестирование также может выявить подозрительный конденсатор, который может выйти из строя вскоре после установки. Если тестирование показывает, что конденсатор, по-видимому, исправен, вы можете искать проблему в другом месте, не заменяя деталь.

За сумму от 20 до 200 долларов можно купить тестер конденсатора. Настоящий тестер может подавать высокое напряжение (от 500 до 600 вольт) для проверки утечки, а также может подавать переменный ток для фактического измерения емкости (емкости памяти) устройства. Эти два теста более точно нагружают конденсатор так же, как и реальная работа. Но, учитывая, что конденсатор — дешевая деталь, и вы все равно всегда должны носить с собой заведомо исправную запасную часть, тестер конденсатора кажется немного чрезмерным для среднего механика по тенистым деревьям. К счастью, есть способ провести простейший тест с помощью обычного аналогового омметра (с подвижной стрелкой).

1.) Снимите конденсатор с двигателя (или хотя бы отсоедините подводящий провод). Обратите внимание на небольшой металлический разъем, расположенный на конце конденсатора. Этот разъем является «горячим» или силовым соединением. Металлический корпус конденсатора является точкой заземления. Разрядите конденсатор, замкнув провод на корпус.

2.) Переключите измеритель в положение Ом. Поместите красный провод в разъем «Ом» на измерителе. Вставьте черный провод в «com» ​​или общий разъем на измерителе. Установите диапазон сопротивления на самое высокое доступное значение (если оно доступно для выбора). Соедините измерительные провода вместе и обнулите измеритель. Если счетчик не обнуляется, замените батарею. (Да, у омметра есть батарейка).

3.) Прикоснитесь красным проводом к горячему разъему на конденсаторе. Поместите черный провод в металлический корпус конденсатора. Стрелка измерителя должна слегка прыгнуть вправо (к 0 Ом), а затем должна снова упасть влево к бесконечному сопротивлению). Удерживайте провода на месте в течение 15–20 секунд. Это действие помещает заряд в конденсатор. Если тест показывает любое значение, кроме бесконечности, конденсатор негерметичен и его необходимо заменить.

4.) Отсоедините провода и поменяйте их расположение на конденсаторе. Переместите красный провод от горячего разъема к металлическому корпусу, а черный провод от металлического корпуса к горячему разъему. В тот момент, когда оба провода касаются правильных точек, счетчик должен прыгнуть вправо. Во второй раз стрелка может пройти в два раза дальше, так как это действие разряжает конденсатор. Удерживание проводов в контакте должно снова привести к движению иглы обратно к бесконечному сопротивлению.

5.) Движение стрелки мультиметра указывает на то, что конденсатор исправен. Если ни при каких обстоятельствах на счетчике не было указано никакого движения, конденсатор неисправен и должен быть заменен. Повторно протестируйте конденсатор несколько раз, чтобы показания были стабильными.
