Как проверить резистор, конденсатор, диод и транзистор на исправность?

Эксплуатация полупроводниковых устройств

Проверка состояния и качества изготовления полупроводниковых систем автоматического управления и контроля выполняется электрогруппой судна или при ее участии. Наиболее полные проверки производятся при приемке судна после постройки или заводского ремонта.

В процессе приемо-сдаточных испытаний проверяют конструктивное выполнение, состояние монтажа и функционирование систем. Проверка конструктивного выполнения и монтажа должна охватывать все части автоматической системы: блоки системы управления, которые монтируются в щите или панели, датчики и кабельные соединения. Проверка производится при полностью обесточенной системе.

Отдельные блоки полупроводниковых устройств собраны на платах с печатным монтажом. Сначала производят внешний осмотр щита (пульта, панели). Все поверхности, как внешние, так и внутренние, должны быть ровными, чистыми и хорошо окрашенными. Места ввода кабелей должны иметь сальниковые уплотнения; в отверстия на корпусе должны быть установлены заглушки. Не допускается, чтобы над щитом проходили трубопроводы с фланцами.

Расположение щита должно быть удобным для обслуживания. Необходимо, чтобы дверца легко и полностью открывалась и закрывалась и имела уплотнительные прокладки, а на щите была табличка с его наименованием.

При осмотре внутренней части щита необходимо проверить, как разведены кабели, как выполнены выводные соединения, имеется ли маркировка проводов на выводных соединениях и маркировка гнезд для печатных плат.

Если на дверце установлены какие-либо устройства (сигнальные лампы, нажимные кнопки, переключатели и др.), то надо проверить крепление этих устройств и подводку проводов к ним. Гибкие многожильные провода должны быть собраны в жгут, связанный суровой нитью, пластмассовой лентой или заключенный в гибкую трубку. Жгут должен быть такой длины, чтобы не было натяжения при крайних положениях дверцы.

Для осмотра печатных плат каждую поочередно нужно вынуть из гнезда, осмотреть обе ее стороны и установить на место. Правильно установленная плата должна прочно удерживаться в своем гнезде и не качаться при умеренном нажатии пальцем на внешнюю торцевую кромку. При извлечении платы вначале требуется значительное усилие, а после выхода штырей из штепсельного разъема плата должна легко и свободно скользить в направляющих. Если на плате нет оправки, специально предназначенной для того, чтобы держать плату в руке, рекомендуется брать плату за боковые кромки или за раму электрического соединителя.

При осмотре платы с монтажной стороны следует обратить внимание на внешний вид элементов, не допускаются потемнения, царапины и т. п. Если элементы удерживаются на плате только своими внешними выводами, то они должны быть такой длины, чтобы расстояние между элементом и платой было в пределах от 3 до 8 мм. Изгибы внешних выводов непосредственно у корпуса элемента недопустимы. Со стороны пайки проверяют качество соединений: соединения должны иметь вид небольшого конуса, без раковин и лишнего припоя, провода хорошо облужены. Токопроводящие полосы печатной платы не должны иметь отслоений.

Поверхность платы должна быть покрыта лаком. Необходимо убедиться, что подстроечные потенциометры и переменные емкости не находятся в крайних положениях и дают возможность для регулировки. Ползунки потенциометров и переменных емкостей должны быть надежно законтрены от случайных перемещений. Проверяется качество подсоединения проводов к электрическим соединителям плат и крепление гнезд неподвижной части разъемов в каркасе щита. Соединительные провода должны быть собраны в жгуты.

При проверке монтажа датчиков следует убедиться, что места их установки выбраны правильно, т. е. исключается влияние внешней среды (температуры, вибрации, давления и т. д.).

Следует проверить плотность в месте ввода соединительного кабеля в корпус датчика, надежное закрепление органов регулировки датчика, наличие четкой разметки положения этих органов. Необходимо следить, обеспечена ли возможность снятия датчика для замены. Каждый датчик должен иметь табличку с наименованием или условным обозначением контролируемого им параметра.

При проверке кабельных соединений между отдельными частями автоматических систем следует обратить внимание на расположение кабелей, соединяющих датчики и устройства автоматики.

Эти кабели не должны располагаться в одной трассе с силовыми кабелями, так как переменное магнитное поле силовых кабелей может наводить ложные сигналы в жилах, идущих от датчиков.

В случае неполадок в работе полупроводниковой автоматической системы необходимо прежде всего выяснить, в каком узле или блоке произошел отказ. Неисправность можно устранить в сравнительно короткое время, заменив отказавший блок исправным, взятым из судового комплекта запасных частей. Необходимо убедиться в том, что неисправность полупроводниковой автоматической системы вызвана отказом в ее логической части, а не в каком-либо периферийном устройстве — датчике или исполнительном органе. Для определения неисправности в логической части схемы необходимо с помощью технической документации выяснить, какие контуры участвуют в формировании той функции системы, которая не выполняется или выполняется неправильно. Следует проверить состояние электрических соединителей плат, так как окисление или ослабление контактов приводит к резкому возрастанию переходного сопротивления и к нарушению соединения. Контактные поверхности протирают спиртом.

Что чаще всего выходит из строя на плате?

Самые простые и наиболее распространённые поломки плат, являются вышедшие из строя конденсаторы или сгоревшие предохранители, но также встречаются и более серьёзные поломки и для этого уже нужен не только внешний осмотр, но использование специальных приборов.

При осмотре платы, на которой расположены отказавшие контуры, следует обратить внимание на обуглившиеся резисторы, вспученные конденсаторы, оплавленные концы, потемневшие участки на печатной плате, отслоение полос и т. д. Все эти признаки помогают уточнить место неисправности.

Иногда неисправность определить внешним осмотром не удается. Простейшие измерения могут быть выполнены тестером. Для выявления отказавших элементов схемы следует разбить контур на участки так, чтобы выход одного участка являлся входом другого. На каждом выделенном участке контура измеряют выходную и входную величину (обычно напряжение), чтобы убедиться, что между этими величинами существует правильная функциональная связь, вытекающая из построения контура. Если эта связь нарушена, то участок следует считать неисправным. Дальнейшая задача заключается в поиске вышедших из строя элементов, входящих в состав данного участка контура.

Как проверить резистор на исправность?

Резисторы проверяют путем измерения сопротивления при снятом питании. Один конец резистора следует выпаять, чтобы в цепь не включались параллельные участки. Дефектные резисторы должны быть заменены новыми. Новый резистор должен иметь то же сопротивление и ту же мощность, что и вышедший из строя.

Как проверить конденсатор?

Характерные неисправности конденсаторов: пробой изоляции, внутренний обрыв, утечка заряда. В электролитических конденсаторах может произойти заметное вспучивание корпуса и даже его разрыв. Иногда можно наблюдать потеки электролита.

Если внешних признаков неисправности конденсатора нет, его следует для проверки снять с печатной платы.

Грубую проверку исправности конденсатора можно сделать омметром. Исправный конденсатор показывает сопротивление бесконечно большое, пробитый — порядка нескольких ом.

Как проверить диод на исправность?

Наиболее распространенные неисправности диодов: пробой, обрыв, утечка и нарушение герметичности корпуса. Эти дефекты не выявляются по внешнему виду и требуют проведения электрических измерений.

Диоды можно проверить, измерив сопротивление в прямом и обратном направлениях. Сопротивление в прямом направлении значительно меньше, чем в обратном. Диоды можно проверять без выпаивания на плате при снятом напряжении.

При пробое прямое и обратное сопротивления малы, при обрыве внутреннее сопротивление в обоих направлениях равно бесконечности.

Причиной пробоя или обрыва диодов может быть короткое замыкание или увеличение температуры в месте установки диода. Пробой может быть вызван всплеском напряжения в момент включения или выключения схемы. Пробой диода является следствием других неисправностей, которые нужно найти.

При наличии утечки сопротивление диода в прямом направлении нормальное, как у исправного прибора. В обратном направлении в течение первых нескольких секунд сопротивление велико, а затем медленно уменьшается. Если есть утечка, диод должен быть заменен. При пайке диода на плате необходим теплоотвод.

Как проверить транзистор?

Транзисторы используются в усилительных и ключевых схемах. В первом случае дефектный транзистор должен быть заменен не только идентичным по параметрам, но и имеющим такие же вольт-амперные характеристики, поэтому замена транзистора в этих схемах связана с известными трудностями.

В ключевых схемах транзистор работает в режиме «открыт — закрыт», поэтому при замене достаточно подобрать транзистор того же типа.

Припайка выводов должна производиться в такой последовательности: первым припаивается вывод базы, затем — эмиттера и последним — коллектора. При выпаивании транзистора соблюдают обратную последовательность: коллектор — эмиттер — база.

Транзистор можно проверять вольтметром непосредственно на печатной плате при включенном питании. Недопустимо проверять транзистор с помощью омметра, так как для многих транзисторов максимально допустимое напряжение между базой и эмиттером очень мало.

Напряжение батареи прибора может оказаться выше этого значения, и произойдет пробой перехода. При проверке исправности транзистора вольтметром на базу сначала подается минимальное напряжение, предусмотренное схемой и производятся измерения 1 и 2 (рис. 1).

Затем напряжение доводится до наибольшего значения, предусмотренного схемой, и снова производятся эти же измерения. В первом случае измерение 2 дает показание, близкое к напряжению питания (транзистор закрыт), во втором такое же измерение дает результат, близкий к нулю (транзистор открыт).

Рис. 1. Схема проверки транзистора

Если транзистор пробит, то в обоих случаях результаты измерения 2 равны нулю. При внутреннем обрыве в обоих случаях измерение 2 дает напряжение питания. При утечке измерение 2 на закрытом транзисторе показывает постепенное уменьшение напряжения от напряжения питания до 70—80% его значения. Все эти неисправности свидетельствуют о выходе транзистора из строя и необходимости его замены, причем следует искать причины выхода транзистора из строя.

Причинами пробоев и внутренних обрывов могут быть перегрузки транзисторов по току или высокая температура в месте установки транзистора. Перегрузка может произойти из-за короткого замыкания в цепи коллектора (зашунтировано сопротивление R3) или перенапряжения на базе.

Как проверить диод и транзистор |

Sined 0

Современные радиоэлектронные устройства, уже почти не обходятся без полупроводниковых приборов. При сборке или настройке той или иной электронной схемы приходится проверять полупроводниковые элементы (диоды и транзисторы), причём, желательно это делать ещё до того как вы внедрите их в ваше устройство. Простейшая проверка исправности полупроводниковых диодов и транзисторов весьма актуальная тема для радиолюбителя, и она раскрыта в нашей статье.

Проверка полупроводниковых диодов:

Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого Rnp и обратного Rобр сопротивлений.

Чем больше отношение Rобр /Rnp, тем выше качество диода. Для измерения диод подключается к тестеру (омметру или на режим «прозвонки»).

При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного полупроводникового прибора.

Вот вы его подключили: плюсовую клемму прибора к аноду, а минусовую к катоду и на индикаторе побежали циферки или задёргалась стрелка (в зависимости от типа прибора) – значит, вы попали «+» к «+»;«-» к «-» (рисунок №1 А) и диод, стал пропускать ток, теперь поменяйте местами клеммы, плюс к катоду, минус к аноду и получите обратную ситуацию «+» к «-»;«-» к «+»(рисунок №1 Б), индикатор прибора ничего не показывает и даже не шелохнулся => значит, диод не пропускает ток => значит диод исправен.

Рисунок №1 – Схема проверки простого полупроводникового диода

Вы должны чётко понимать принцип работы диода – он как клапан, пропускает ток только в одном направлении, а в случае его не исправности пропускает в обоих или не пропускает вообще.
Исправность высокочастотных диодов можно проверить подключением их в схему работающего простейшего детекторного радиоприемника, как показано на рисунке №2.

Рисунок №2 – Схема проверки высокочастотного диода

Нормальная работа радиоприем¬ника говорит об исправности диода, а отсутствие приема — о его пробое.

Простая проверка транзисторов:

При ремонте бытовой радиоаппаратуры возникает необходимость проверить исправность полупроводниковых транзисторов без выпаивания их из схемы. Один из способов такой проверки — измерение омметром сопротивления между выводами эмиттера и коллектора при соединении базы с коллектором (рисунок №3, а) и при соединении базы с эмиттером (рисунок №3,б).

Рисунок №3 – Иллюстрация проверки транзисторов

При этом источник коллекторного питания отключается от схемы. При исправном транзисторе в первом случае омметр покажет малое сопротивление, во втором — порядка нескольких сотен тысяч или десятков тысяч Ом.
Проверка транзисторов, не включенных в схему, на отсутствие коротких замыканий производится измерением сопротивления между их электродами. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения омметра.
Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод.
Для проверки исправности транзисторов омметр подключают к соответствующим выводам транзистора (на рисунке № 4 показано, как измеряют прямое и обратное сопротивления каждого из переходов транзистора).

Рисунок №4 – Проверка транзистора с помощью омметра

У исправного транзистора прямые сопротивления переходов составляют 30—50 Ом, а обратные — 0,5—2 МОм. При значительных отклонениях от этих величин транзистор можно считать неисправным.
При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В, а для более тщательной проверки транзисторов используются спе¬циальные приборы.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Как проверить диод выпрямителя

Диоды являются одним из наиболее часто используемых компонентов электронных устройств. Таким образом, чтобы убедиться, что диод подходит для конкретного (в соответствии с требованиями) использования, важно проверить диод. Мы можем проверить обычные диоды и стабилитроны с помощью цифрового или аналогового мультиметра.

Так как диоды используются в цепях для защиты, выпрямления и т. д., то именно они первыми повреждаются в случае любого сбоя в системе. Несколько примеров схем могут быть двухполупериодным выпрямителем, двухполупериодным выпрямителем, схемой драйвера светодиода. Эта причина дает еще более сильную причину всегда проверять диод перед его использованием. Кроме того, у нас есть два режима диода, а именно: режим прямой проводимости и режим обратной блокировки. Таким образом, оба из них должны быть проверены отдельно.

Как проверить диод

Его можно проверить с помощью мультиметра. В практическом диоде у нас есть сопротивление как в прямом, так и в обратном направлении. Всегда лучше проверить схему перед ее сборкой. Но если мы этого не сделаем и результаты также не будут соответствовать нашим ожиданиям, мы можем запутаться в том, есть ли проблема в цепи или компоненты (диод, другие электронные устройства) не работают должным образом.

Лучше всего тестировать диод, когда он смещен в прямом направлении. Рассчитывается падение напряжения из-за его прямого сопротивления. В режиме прямого смещения диод действует как переключатель (если сопротивление не учитывать). Давайте теперь узнаем, как проверить диоды.

Проверка диодов

С помощью цифровых мультиметров

В настоящее время большинство цифровых мультиметров снабжены специальным диапазоном «тестирования диодов». Это делается для обеспечения идеального измерения, поскольку другие напряжения могут не превысить потенциал прямого перехода диода (и, следовательно, отсутствие проводимости в прямом направлении).

Но здесь возникает один вопрос: что, если у нас нет диапазона проверки диодов в цифровом мультиметре!

Что ж, у нас есть еще один метод, который может помочь проверить исправность диода. Мы могли бы установить мультиметр в режим сопротивления (метод омметра) и затем продолжить.

Разберемся с процедурой проведения проверки работоспособности диодов обоими способами.

С диапазоном для проверки диода в мультиметре

Для проверки диода используется следующая процедура:

  • Сначала определите две клеммы диода, а именно катод и анод. Кроме того, имейте в виду, что если анодное напряжение больше, чем катодное, то диод проводит в прямом направлении, а если меньше, то в обратном.
  • Пожалуйста, убедитесь, что питание цепи отключено. Кроме того, если диод подключен к цепи переменного тока, он может накапливать заряды в конденсаторе или катушке индуктивности. Поэтому их необходимо разрядить перед проверкой диода.
  • Установите ручку цифрового мультиметра в соответствии с требованиями, т. е. напряжением переменного или постоянного тока.
  • Держите ручку в режиме проверки диодов (если доступно).
  • Возьмите выводы цифрового измерителя и держите на двух выводах диода, чтобы измерить напряжение на них. Запишите наблюдение.
  • Теперь, чтобы рассчитать обратное напряжение (реверсивный режим блокировки), поменяйте местами выводы измерителя и запишите наблюдение.

Следующий шаг — проанализировать данные и решить, готов ли диод стать частью схемы или нет. Мы проверяем, хорошо это или плохо!

Проверка диодов

Анализ проведенных испытаний диодов

  • Из указанного значения просто проверьте падение напряжения при прямом смещении. Если он находится в пределах 0,7-0,1 для кремния, то диод исправен, иначе не подойдет. Для германия диапазон падения для того, чтобы он был хорошим диодом, составляет 0,3 0,05.
  • При реверсировании диода, если он показывает OL, то диод исправен (исправен). OL указывает на разомкнутую цепь/цепь. Это связано с тем, что исправный диод не проводит ток при обратном смещении. Так что это может быть еще одной проверкой того, является ли диод хорошим или плохим для здоровья
  • Если цифровой мультиметр показывает OL как при прямом, так и при обратном смещении, диод неисправен.
  • С другой стороны, может быть случай, когда цифровой мультиметр показывает отклонение из-за падения напряжения в обоих условиях смещения. Такой диод является короткозамкнутым диодом.

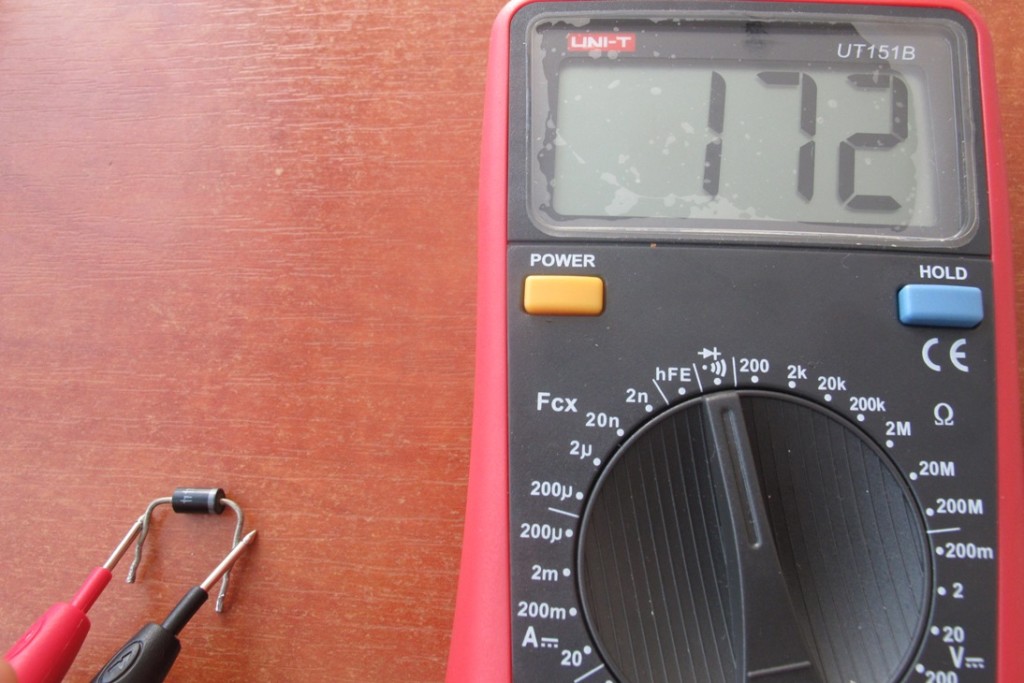

Проверка диода в режиме сопротивления

Давайте посмотрим, как определить, исправен ли диод, открыт (OL) или замкнут. Выполните следующие шаги для проведения теста.

  • То же, что и выше, идентифицируйте катодную и анодную клеммы диода. Если

В Анод > В Катод – прямое смещение

В Анод < В Катод – обратное смещение

  • Сначала проверьте диод на наличие прямого смещения. Помните, что в этом случае требования к сопротивлению высоки. Это связано с тем, что ток течет в прямом направлении и, следовательно, требует высокого сопротивления (от 1 кОм до 10 МОм).
  • Кроме того, для обратного смещения требуется меньшее сопротивление, так как в идеале оно должно быть разомкнуто (нет тока) при обратном направлении.
  • Теперь перед началом проверки диода убедитесь, что все источники питания выключены. Следовательно, диод должен быть свободен от любого напряжения, а также любой подключенный конденсатор или катушка индуктивности должны быть проверены на накопленное напряжение. Если он заряжен, разрядите его перед запуском.
  • В соответствии с требованиями схемы установите ручку мультиметра на переменный или постоянный ток.
  • Держите другую ручку в режиме сопротивления().
  • Теперь проверьте диод, подключив провода счетчика. Наблюдайте и записывайте показания.
  • Поменяйте местами провода, чтобы получить показания с обратным смещением. Наблюдайте и записывайте.
  • Исправный диод: если

в прямом режиме сопротивление колеблется от 1K до 10M

и в обратном режиме цифровой индикатор показывает OL

  • Неисправный диод: если

оба имеют одинаковые или близкие значения. Если показания противоречат вышеуказанным условиям, то это тоже плохо.

Этот метод проверки сопротивления можно сделать более эффективным, если сравнить показания с уже проверенным исправным диодом.

Давайте теперь узнаем о тестировании некоторых конкретных диодов.

Тест стабилитрона

Стабилитрон — это тот, который проводит ток и при обратном смещении (если обратное напряжение больше, чем напряжение пробоя стабилитрона). Это требует некоторых модификаций предыдущей схемы тестирования. Ниже приведена процедура проверки стабилитрона:

Проверка стабилитрона

Процедура проверки диода

  • Как и в случае с диодом с p-n переходом, сначала проверьте катодную и анодную клеммы диода.
  • Цепь должна соответствовать показанной схеме.
  • Установите ручку цифрового мультиметра в режим напряжения и поместите выводы мультиметра на анод и катод для проверки диода.
  • Теперь медленно измените напряжение (в положительном направлении) и наблюдайте за индикатором. Наблюдаемое значение на измерителе также должно увеличиваться при увеличении входа. И при определенном значении (напряжении пробоя) показания счетчика должны выйти на насыщение (стать постоянным). Это означает, что после напряжения пробоя, несмотря на любое изменение на входе, значение на измерителе (выходе) остается постоянным.
  • Если это произойдет, то стабилитрон исправен, иначе нет.

Например, если напряжение пробоя составляет 3 В, а вы подаете питание 10 В, то измеритель также покажет значение только около 3 В.

Светодиод (светоизлучающий диод) Тест

Этот светодиод несколько отличается от того, который мы изучали до сих пор (с точки зрения внешнего вида). Следовательно, чтобы определить его анодный и катодный выводы, нам нужно увидеть его длину. Более длинная ножка (вывод) является анодом, а более короткая называется катодом. Еще один способ проверить клеммы — посмотреть на поверхность светодиода. Сторона с более плоской поверхностью является катодом, а другая сторона — всего лишь анодом.

Проверка светодиода

Процедура проверки диода

  • Если в цепи присутствует диод, убедитесь, что питание отключено, а конденсаторы разряжены.
  • Вышеописанным способом проверьте клеммы анода и катода.
  • Поместите щупы мультиметра таким образом, чтобы диод находился в прямом смещении (красный щуп к аноду, а черный к катоду).
  • Теперь вам не нужно ничего делать, просто посмотрите, горит ли светодиод. Если он светится, то он здоров, иначе не здоров.

А теперь скажите можно ли проверить светодиод в обратном смещении? Думать!!

Конечно нет. Просто потому, что светодиод не работает при обратном смещении.

Проверка диода Шоттки

Подобно другим обычным диодам, он также ограничивает ток в одном направлении. Но у него более быстрое время отклика по сравнению с другими диодами того же семейства.

Проверка диода Шоттки

Процедура проверки диода Шоттки

  • Проверка катода и анода диода Шоттки. Та часть, которая ближе к закрашенной линии, является катодом, а другая сторона — анодом.
  • Подсоедините щупы мультиметра к клеммам диода. Красный щуп к аноду и черный к катоду, чтобы сделать его в прямом смещении.
  • Теперь мультиметр должен издать «жужжание» или «бип». Если да, то диод исправен, иначе неисправен.
  • Аналогичным образом измените подключение пробника, чтобы он работал в условиях обратного смещения. Снова внимательно попытайтесь прислушаться, если появится какой-либо звук. Если да, то диод неисправен и его необходимо заменить, а если нет, то он исправен.

Тестирование диодов слабого сигнала

Диода слабого сигнала

Сигнальные диоды работают с меньшей мощностью и более высокой частотой. Это делает их более полезными для целей переключения. Проверка этих малосигнальных диодов очень похожа на описанные выше методы. Единственная разница заключается в меньшем значении цифрового мультиметра всякий раз, когда подается вход. Кроме того, диапазон входного сигнала, который можно подать на эти диоды, меньше по сравнению с диодами с большим сигналом.

Испытание диодов с большим сигналом

Диоды с большим сигналом имеют сравнительно большую мощность и несколько меньшую частоту по сравнению с диодами с малым сигналом. Следовательно, при тестировании диода диапазон напряжения выше, а также вход, который может быть подан на входные клеммы, имеет более широкий диапазон.

Процедура проверки малого/большого диода

  • Проверьте катод и анод диода.
  • Для прямого смещения держите красный щуп на аноде, а черный — на катоде.
  • Должно выдавать значение напряжения (в зависимости от номинала). Это показывает, что диод ведет себя как короткое замыкание, что и должно происходить. Запиши это.
  • Измените соединение и снова проверьте значение. Если он выдает «OL», то диод исправен, в противном случае его необходимо заменить, т. е. он неисправен.

Теперь научимся тестировать диод с помощью аналогового измерителя.

Как проверить диод с помощью аналогового мультиметра

Здесь важно отметить, что ноль на шкалах напряжения и сопротивления в аналоговом мультиметре меняет местами. Поэтому нам нужно поменять местами щупы счетчика. Как и для проверки диода в прямом смещении нам нужно подключить красный щуп к катоду, а черный к аноду. Точно так же мы можем поменять местами датчики, чтобы получить обратное смещение. Это главное отличие при тестировании диода цифровым и аналоговым измерителем.

Тестирование с помощью аналоговых счетчиков

Производитель указывает аналоговый диапазон счетчика, чтобы его можно было использовать, или можно взять за эталон уже проверенные хорошие значения диодов. Еще один важный момент, который следует отметить, заключается в том, что некоторые измерители используют сопротивление, а некоторые используют напряжение перехода. Так что вы должны иметь в виду это, прежде чем начать свой тест.

Нравится:

Нравится Загрузка…

Как проверить диод? Инструкция к 11 типам проверки диодов

Любым любителям электроники знакомы диоды, поэтому важно научиться тестировать диоды, чтобы знать, исправны они или нет. Сегодня в этой статье мы собираемся представить метод тестирования 11 различных типов диодов.






Каталог 4 Испытания других 11 типов диодов

2.1 Испытание маломощных кварцевых диодов

2.2 Испытание кремниевых высокоскоростных переключающих диодов в стеклянной герметизации

2.3 Испытание быстродействующих и сверхбыстровосстанавливающихся диодов

2.4 Испытание двунаправленного триггерного диода

2.5 Испытание диода подавления переходных напряжений (TVS)

2.6 Испытание высокочастотных варисторных диодов

2. 7 Испытание варисторного диода

Испытание монохроматического освещения 2.8

2,9 Тестирование инфракрасных светоизлучающих диодов

2.10 Тестирование приемного инфракрасного диода

2.11 Тестирование лазерного диода

I. Проверка нормального диода

Часто задаваемые вопросы


I. Проверка нормального диода

В этом видео показано, как проверить диод.


II. Испытание других 11 типов диодов



2.1 Испытание маломощных кварцевых диодов



A.  Различие положительных и отрицательных электродов

(1) Соблюдайте маркировку на корпусе. Обычно диод маркируется символом диода на корпусе диода, один конец с треугольной стрелкой — это положительный электрод, а другой конец — отрицательный электрод.

(2) Обратите внимание на цветные точки на корпусе. Корпус точечных диодов обычно маркируется точками полярного цвета (белого или красного цвета).

Обычно конец, отмеченный цветной точкой, является положительным электродом. Другие диоды помечены цветным кольцом, а конец с цветным кольцом является отрицательным электродом.

(3) На основе измерения с меньшим значением сопротивления конец, подключенный к черному щупу, является положительным электродом, а конец, подключенный к красному щупу, является отрицательным электродом.



Б . Определите самую высокую рабочую частоту fM. Рабочую частоту кварцевых диодов можно найти в соответствующей таблице характеристик. На практике для их различения часто используют контактные провода внутри диодов.



Например, диоды с точечным контактом — это высокочастотные лампы, а диоды с поверхностным контактом — это в основном низкочастотные лампы. Кроме того, вы также можете использовать блок мультиметра R×1k для проверки, как правило, прямое сопротивление меньше 1k в основном для высокочастотных ламп.



C.  Определить максимальное обратное напряжение пробоя VRM. Для переменного тока из-за постоянных изменений самое высокое обратное рабочее напряжение также является пиковым напряжением переменного тока, которое блокирует диод.



Следует отметить, что максимальное обратное рабочее напряжение не является напряжением пробоя диода. В нормальных условиях напряжение пробоя диода намного выше максимального обратного рабочего напряжения (примерно в два раза выше).



2.2 Испытание кремниевых быстродействующих диодов со стеклянной герметизацией

Метод обнаружения кремниевых быстродействующих диодов аналогичен методу обнаружения обычных диодов. Разница в том, что прямое сопротивление этой трубки относительно велико. Измеренное с помощью электрического барьера R×1k, общее значение прямого сопротивления составляет 5k~10k, а значение обратного сопротивления бесконечно.



2.3 Тестирование диодов быстрого и сверхбыстрого восстановления

Метод использования мультиметра для обнаружения диодов с быстрым и сверхбыстрым восстановлением в основном такой же, как и для кремниевых выпрямительных диодов в пластиковом корпусе. То есть сначала используйте блок R×1k для проверки его однонаправленной проводимости. Как правило, прямое сопротивление составляет около 4,5 кОм, а обратное сопротивление бесконечно; затем используйте блок R×1, чтобы повторить тест. Общее прямое сопротивление составляет несколько кОм, а обратное сопротивление еще бесконечно.



2.4 Проверка двунаправленного триггерного диода

 Сначала поместите мультиметр в шестерню R×1k и измерьте значения прямого и обратного сопротивления двунаправленного триггерного диода, которые должны быть бесконечными. Если щупы поменять местами для измерения, стрелка мультиметра будет качаться вправо, указывая на то, что в тестируемой трубке обнаружена утечка.



Поместите мультиметр в соответствующий блок напряжения постоянного тока. Испытательное напряжение обеспечивается мегомметром. Во время проверки встряхните мегаомметр, и значение напряжения, показанное мультиметром, является значением VBO проверяемой трубки. Затем поменяйте местами два штырька тестируемой трубки и таким же образом измерьте значение VBR.



Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух параметров, тем лучше симметрия тестируемого двунаправленного триггерного диода.



2.5 Проверка диода подавления переходных напряжений (TVS)

Сначала измерьте качество трубки с помощью блока мультиметра R×1k.



Для однополярных ТВС по методике измерения обычных диодов можно измерять прямое и обратное сопротивление. Как правило, прямое сопротивление составляет около 4 кОм, а обратное сопротивление бесконечно.



Для TVS с двусторонней полярностью значение сопротивления между двумя контактами должно быть бесконечным, когда красный и черный щупы произвольно меняются местами, в противном случае это означает, что трубка плохо работает или повреждена.



2.6 Проверка высокочастотных варисторных диодов

A. Определение положительного и отрицательного полюсов

Отличие внешнего вида высокочастотных варисторных диодов от обычных диодов заключается в том, что их цветовая маркировка отличается. Цветовой код обычных диодов обычно черный, а цветовой код высокочастотных варисторных диодов — светлый. Его закон полярности аналогичен закону полярности обычных диодов, то есть конец с зеленым кольцом является катодом, а конец без зеленого кольца — анодом.



B. Измерьте прямое и обратное сопротивление, чтобы определить, хорошее оно или плохое

Конкретный метод аналогичен методу измерения прямого и обратного сопротивления обычных диодов. При измерении блоком R×1k мультиметра типа 500 прямое сопротивление обычного высокочастотного варисторного диода составляет 5k~5,5k, а обратное сопротивление бесконечно.



2.7 Проверка варакторного диода

Поместите мультиметр в блок R×10k, независимо от того, как красный и черный щупы переставлены местами для измерения, сопротивление между двумя контактами варакторного диода должно быть бесконечным. Если при измерении обнаруживается, что стрелка мультиметра слегка отклоняется вправо или значение сопротивления равно нулю, это свидетельствует о том, что проверяемый варикап имеет дефект утечки или пробит.



Потери емкости варикапа или внутренний обрыв цепи невозможно обнаружить и отличить с помощью мультиметра. При необходимости метод замены может быть использован для проверки и оценки.



2.8 Проверка монохроматических светоизлучающих диодов

Подсоедините сухую батарею 1,5 В к внешней стороне мультиметра и установите мультиметр на передачу R×10 или R×100. Такое подключение эквивалентно последовательному подключению к мультиметру напряжения 1,5В для увеличения напряжения обнаружения до 3В (напряжение включения светодиода 2В).



При тестировании используйте два измерительных стержня мультиметра для чередования двух контактов, контактирующих со светодиодом. Если характеристики трубки хорошие, она должна иметь возможность нормально излучать свет один раз. В это время черный щуп подключается к положительному электроду, а красный щуп подключается к отрицательному электроду.



2.9 Испытание инфракрасных светодиодов

A.  Различают положительный и отрицательный электроды инфракрасных светодиодов. Инфракрасные светодиоды имеют два контакта, обычно длинный контакт является анодом, а короткий — катодом. Поскольку инфракрасный светодиод прозрачен, хорошо видны электроды в оболочке, более широкий и большой внутренний электрод является отрицательным электродом, а более узкий и меньший — положительным электродом.



B.  Поместите мультиметр в блок R×1k и измерьте прямое и обратное сопротивление инфракрасного светодиода. Как правило, прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм, чтобы трубку можно было использовать нормально. Чем больше обратное сопротивление, тем лучше.



2.10 Проверка приемного инфракрасного диода



A. Определение полярности контактов



(1) Распознать по внешнему виду. Внешний вид обычных приемных инфракрасных диодов черный. При идентификации штифтов смотрите в сторону светоприемного окна слева направо, они положительные и отрицательные соответственно. Кроме того, в верхней части корпуса трубки приемного инфракрасного диода имеется небольшая наклонная плоскость. Обычно штифт со скошенной плоскостью на одном конце является отрицательным электродом, а другой конец — положительным электродом.



(2) Поместите мультиметр в блок R×1k, чтобы проверить метод оценки положительного и отрицательного электродов обычных диодов, то есть поменяйте местами красный и черный измерительные провода, чтобы измерить сопротивление между двумя штырями трубки. Когда это нормально, полученное значение сопротивления должно быть одним большим и одним маленьким. На основании того, что имеет меньшее значение сопротивления, контакт, подключенный к красному тестовому проводу, является отрицательным полюсом, а контакт, подключенный к черному тестовому стержню, является положительным полюсом.



B.  Хорошая или плохая эффективность обнаружения. С помощью мультиметра электрически заблокируйте и измерьте прямое и обратное сопротивление приемного инфракрасного диода. По величине прямого и обратного сопротивления можно предварительно судить о качестве приемного инфракрасного диода.



2.11 Проверка лазерного диода

Поместите мультиметр в блок R×1k и определите порядок контактов лазерного диода в соответствии с методом определения прямого и обратного сопротивления обычных диодов.



Но обратите внимание на обнаружение, поскольку прямое падение напряжения лазерного диода больше, чем у обычного диода, поэтому при определении прямого сопротивления стрелка мультиметра лишь слегка отклоняется вправо, а обратное сопротивление бесконечно.




Часто задаваемые вопросы



1. Что такое диод и его символ?

Диод, электрический компонент, пропускающий ток только в одном направлении. На принципиальных схемах диод представляется треугольником с линией, пересекающей одну вершину.



2. Что особенного в диоде?

Некоторые соединения полупроводников, состоящие из особых химических комбинаций, излучают лучистую энергию в пределах спектра видимого света, когда электроны меняют энергетические уровни. Проще говоря, эти соединения светятся при прямом смещении. Диод, специально предназначенный для того, чтобы светиться как лампа, называется светоизлучающим диодом или светодиодом.



3. Диоды переменного или постоянного тока?

Позволяет току легко течь в одном направлении, но сильно ограничивает ток в противоположном направлении. Диоды также известны как выпрямители, потому что они преобразуют переменный ток (ac) в пульсирующий постоянный ток (dc). Диоды оцениваются в зависимости от их типа, напряжения и допустимого тока.



4. Почему мы используем стабилитрон?

Стабилитроны используются для регулирования напряжения, в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничения. Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и сбрасывает избыточное напряжение, когда диод проводит ток.



5. Что такое диод?

Диод не является измеряемой величиной. Следовательно, у него нет единицы измерения. Как правило, для диода мы измеряем такие характеристики, как прямое падение напряжения, обратное падение напряжения и обратное напряжение пробоя, которые обычно измеряются в вольтах.



6. Имеют ли диоды сопротивление?

Так же, как резистор или любая другая нагрузка в цепи, диод обеспечивает сопротивление в цепи. Однако, в отличие от резисторов, диоды не являются линейными устройствами. Это означает, что сопротивление диодов не изменяется прямо и пропорционально величине приложенного к ним напряжения и тока.



7. Уменьшает ли диод ток?

В идеале диоды блокируют любой и весь ток, протекающий в обратном направлении, или просто действуют как короткое замыкание, если ток течет в прямом направлении. К сожалению, реальное поведение диода не совсем идеально. Диоды потребляют некоторое количество энергии при прохождении прямого тока, и они не блокируют весь обратный ток.



8. Как классифицируются диоды?

Диоды классифицируются в зависимости от их характеристик и предлагаются в нескольких различных типах, включая выпрямители, переключающие диоды, диоды с барьером Шоттки, стабилитроны (постоянного напряжения) и диоды, предназначенные для высокочастотных приложений.



9. Какой диод наиболее распространен?

Чаще всего используется сигнальный диод 1N4148. У этого диода есть близкий брат под названием 1N9.14, который можно использовать вместо него, если вы не можете найти 1N4148. Этот диод имеет прямое падение напряжения 0,7 и пиковое обратное напряжение 100 В и может выдерживать максимальный ток 200 мА.



10. В чем разница между стабилитроном и диодом Шоттки?

Поскольку их скорость переключения очень высока, диоды Шоттки очень быстро восстанавливаются при обратном токе, что приводит к очень небольшому перерегулированию обратного тока. … Диод особого типа, называемый стабилитроном, блокирует ток через него до определенного напряжения при обратном смещении.



11. В чем разница между диодом Шоттки и обычным диодом?

В обычном выпрямительном диоде PN-перехода переход формируется между полупроводником P-типа и полупроводником N-типа. В то время как в диоде Шоттки соединение находится между полупроводником N-типа и металлической пластиной. Диод с барьером Шоттки имеет электроны в качестве основных носителей с обеих сторон перехода.



12. Почему он называется диодом?

Диод называется диодом, поскольку он имеет два отдельных электрода (т. е. клеммы), называемых анодом и катодом. Диод электрически асимметричен, потому что ток может свободно течь от анода к катоду, но не в другом направлении. Таким образом, он действует как односторонний клапан для тока.



13. Диод — это то же самое, что и резистор?

Ключевое отличие: диод — это тип электрического устройства, позволяющего току проходить через него только в одном направлении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
