Как проверить реле холодильника на работоспособность: Как Проверить Пусковое Реле Холодильника

Пусковое реле для холодильника: принцип работы, как проверить

Содержание

Каждый из регулярно пользуется холодильным оборудованием. Нуждаемся мы в нём из-за многих вещей, таких как хранение продуктов питания, некоторых лекарств и т.д. Но и оно иногда может давать сбои. Самыми распространенными признаками скорой поломки могут быть шум, несоответствующий обычному, работа с некоторыми перебоями и т.д.

Пусковое реле для холодильника – это та самая деталь, поломка которой может вызывать эти признаки. Чтобы понять, что можно с этим сделать — нужно выучить сам принцип работы, внутренности и то, как правильно проверить его на поломки.

Принцип работы реле холодильника

Реле холодильника бывает двух типов:

• Пусковые;
• Пускозащитные.

Принцип работы первого состоит в том, чтобы замкнуть контакт, который будет служить главной точкой пропуска электричества по пусковой обмотке. Когда реле компрессора холодильника запускают при статичном роторе, то по катушке проходит высокое напряжение. Таким образом получается магнитное поле, двигающее сердечник, тот в свою очередь влияет на планку, которая замыкает контакт на обмотке.

Ротор разгоняется до определенного значения и тогда напряжение начинает падать. Происходит размыкание контакта, электродвигатель сам поддерживает работу и пропускает ток через обмотку. В общем, реле работает только тогда, когда ротор остановится.

Пускозащитное реле, в свою очередь, делится на два типа:

• Токовые. Работает только при определенном значении тока.
• Токово-тепловые. Работает, ориентируясь на определенные показания тепла и значения поступающего тока.

Как проверить пусковое реле холодильника?

Для начала узнаем ситуации, при которых стоит взяться за холодильное оборудование и проверить пускозащитное реле холодильника, как и пусковое, на неисправность:

• Температура в камерах хранения выше выставленного значения;
• Холодильник вообще не включается;
• Включается и резко отключается при попытке его запустить.

Это основные критерии, но даже если всё сходится, то сперва стоит узнать наверняка, в этом ли дело. Пусковое реле холодильника в этом случае отключают и включают без его контактов напрямую в компрессор. Если работа идёт полным ходом и без резких отключений – дело правда в этом, если же стабильной работы не наблюдается, а то оборудование вообще не включается, то скорее всего дело в компрессоре.

Как проверить реле холодильника на работоспособность, можно узнать из следующих методов:

• Визуально. Деталь стоит в нужном положении, вертикальном, без наклонов, без нарушений подключения.
• С помощью тестера. Благодаря специализированным измерительным приборам можно прозвонить все контакты. Если показатели не отображаются, то проблема может быть в окислении, либо простом загрязнении узлов проведения тока. Такую неисправность зачищают с помощью простой наждачной бумаги.
• Внутренний осмотр. Проверка реле холодильника в этом случае детально проводится при вскрытии.

Схема подключения реле

Всё довольно просто, есть два входа, один из которых проходит напрямую, второй же делится на две части, одна из которых ведёт к одной обмотке, другая на другую. Так же имеется три выхода для подключения к компрессору.
Перед тем, как подключить всё это дело к компрессору, нужно наверняка узнать, есть ли посадочное место у нашего реле. Если его нет, то стоит просто тщательнее следовать инструкции соединения проводов.

Благодаря интернету, есть много способов, с помощью которых можно определить вид и тип витков. Сверяться по ним не стоит, потому что бывают двигатели с одинаковой пусковой и рабочей обмоткой. Всегда лучше заранее ознакомиться с документацией оборудования напрямую или рассмотреть всё внимательно при разборке компрессора холодильной камеры. Для этого есть специальные значения возле выходов:

«S» — пусковой виток;

«R» — рабочий виток;

«C» — общий виток.

При непосредственной замене учитывайте, что подбирая замену – лучше брать ту же модель, либо искать подобную ей, так как есть очень много вариантов креплений.

Механизм индукционного замыкания

Схема данного механизма выглядит следующим образом — на вход подается питание, условно X и Y. На выход та же Y разделяется на две линии, каждая ведёт к своему. Первая пойдёт в непосредственный контакт с рабочим витком, вторая же направится к пусковому витку.

Как правило, именно в холодильниках старого образца электричество на рабочий виток подается через специальную спираль с высоким показателем сопротивления, затем проходит через контакт с биметаллическим узким перехватом. Под воздействием высокой силы тока нагревается та самая пружина, плотно соединенная с перемычкой. Затем, под высокой температурой она расширяется, размыкает контакт и отключает компрессор.

Позисторный механизм включения

В наше время, это неотъемлемая часть устройства холодильной камеры. Так называют специальный терморезистор, который работает как нагреватель и температурный датчик. При высоком напряжении или подаче тока он нагревается. Чем сильнее – тем меньше силы тока он будет пропускать через себя. Схема строения очень напоминает устройство индукционного реле, только на замену катушки приходит позистор.

Во время работы компрессора, температура поднимается на малую долю и он пропускает ток. Резистор с самого начала имеет довольно высокий показатель сопротивления, из-за которого при постоянном нагреве он размыкает цепь стартового витка.

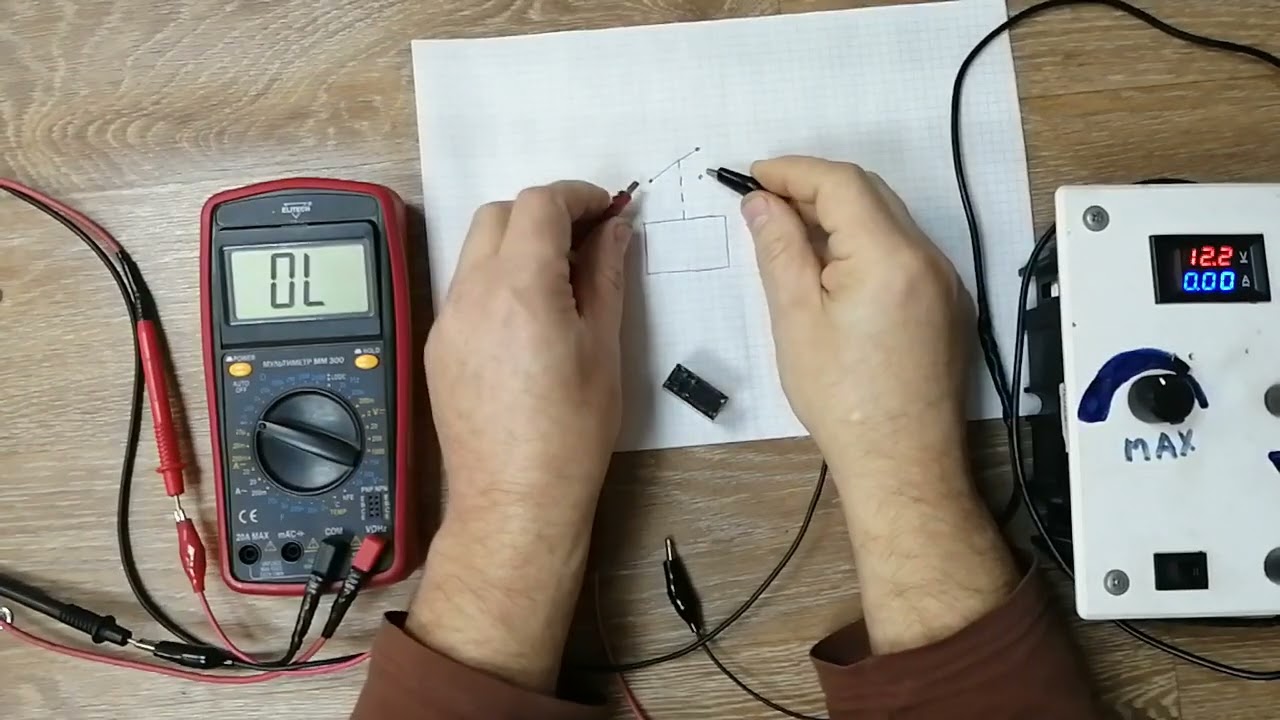

Проверка работоспособности реле мультиметром

Сделать это можно включением холодильника. Если оно сопровождается необычными звуками, либо же излишним перегревом, то это:

• Окислившиеся или обожженные контакты;
• Внутренние повреждения механизма;
• Ненормальный нагрев позистора;
• Неправильная замена реле, либо же заводской брак, при котором его положение не способствует благоприятной работе;
• Сожжение спирали;
• Заклинило сам сердечник механизма.

В этом случае не стоит сразу идти в магазин за новым оборудованием, лучше взять и проверить его. Если нет видимых поломок, либо же ярого окисления, то можно достать мультимерт и посмотреть, проходит ли прозвон.

РТП-1 и РТК-Х

Прозваниваем 1 и 3 контакты. Если же контакты не выдают отрицательного эффекта, то реле исправно. Однако, в этих моделях стоит тщательно просматривать всё визуально.

ДХР и LS-08B

ДХР позваниваем 1 и 3 контакты, либо 1 и 4.

LS-08B прозваниваем между 2 и остальными или между 3 и остальными клеммами. Если же эффекта нет, то явно стоит эту модель заменить на новую.

Советы по подключению и как самостоятельно заменить реле холодильника

Для правильного подключения нужно просто смотреть на идентификаторы проходных контактов. Если они отсутствуют, то при откручивании пометьте их маркером, либо тем что есть под рукой, чтобы при подключении не напутать контакты. Данная ошибка приведёт к поломке стабильно работающего оборудования.
Основная схема подключения реле будет выглядеть подобным образом, но может меняться в зависимости от моделей холодильников:

• Отключить бытовую технику от электросети, а затем дождаться полного обесточивания;
• Открутить фиксацию шланга, который обеспечивает водоснабжение, и убрать его в сторону;
• Открутить заднюю панель, снять с неё защитную пластину;
• Убрать всё, что удерживает пусковой механизм на компрессоре;
• Не торопясь достать деталь, не задевая ничего рядом;
• Проверить реле мультиметром, маркируя каждый контакт при отсоединении, чтобы в дальнейшем не перепутать;
• Снять разъём;
• Зачистить каждый контакт тканью, промоченной спиртом;
• Подключить уже зачищенные разъемы на то же место, где они были до этого;
• Новое реле поставить и закрепить в четко вертикальном положении, без отклонений, на указанное для него место;
• Соединить проводку плоскогубцами и убедиться в надежности этой конструкции;
• Подкрепить реле винтами и закрепить тем, что было раньше;
• Вернуть заднюю панель;
• Вернуть шланг водоснабжения в исходное положение и закрутить;
• Подключить оборудование к электросети и проверить, будет ли всё работать.

Правила безопасности, которые следует соблюдать при проверке реле

Не стоит соваться без защитных перчаток, так как можно получить весьма неприятные повреждения рук. Так же, лучше не соваться без базовых знаний устройства холодильника и самого реле. Привести конструкцию к негодному состоянию будет довольно просто, а вот вернуть в рабочее состояние не всегда можно будет своими руками.

Проверка Реле Холодильника на Работоспособность

О том, что основным компонентом холодильника для производства холода, считается мотор-компрессор, знают практически все домохозяйки. По его урчанию многие из них определяют: работает рефрижератор или нет. И в случаях, когда агрегат не стартует, а температура в его отсеках выше ожидаемой, сразу же обращаются в мастерскую, выполняющую ремонт холодильников в Виннице.

Для восстановления работоспособности прибора, в большинстве серьезных случаев, приходится разгерметизировать холодильный контур и, впоследствии, требуется его вакуумизация и заправка, которые выполнить без специального оборудования и приспособлений невозможно. Поэтому без обращения в сервис не обойтись.

Но некоторые неисправности, даже при небольшом опыте работы с техникой, можно устранить самостоятельно. Одной из них и является замена реле компрессора холодильника. О том, как это сделать правильно и пойдет речь в этом материале.

Мотор-компрессор большинства моделей современных бытовых рефрижераторов состоит из механического компрессора поршневого или линейного типа и однофазного электродвигателя, приводящего в действие нагнетающий давление механизм.

В электромоторе предусмотрено две обмотки – рабочая (постоянно подключена при работе и запуске двигателя) и пусковая, которая подсоединяется только в момент старта для увеличения стартового крутящего момента. Для коммутации обмоток в момент запуска предусмотрено пускозащитное реле холодильника.

Принцип работы реле холодильника

Питание на мотор-компрессорный блок подается по команде термореле или электронного модуля, контролирующего температуру внутри камер. В современных агрегатах используется два типа реле на холодильник:

Оба типа обеспечивают своевременное отключение пусковой обмотки, не допуская перегрева мотор-компрессорного узла.

1. В “таблеточных” реле от холодильника, в момент подачи электропитания со стороны терморегулирующего модуля подключены обе обмотки электродвигателя: и рабочая и пусковая. Причем последняя включена через специальную термотаблетку, которая изначально холодная и не препятствует прохождению тока. Постепенно, за счет протекающего через нее тока, “таблетка” греется и, достигнув определенной температуры, размыкает контакт, коммутирующий цепь пусковой обмотки. Чтобы таблетка снова не охладилась и не подключила пусковую обмотку во время работы электродвигателя, внутри “коробочки”, в цепь рабочей обмотки включен дроссель, который, нагреваясь, поддерживает контакт “таблетки” в разомкнутом состоянии.

2. В индукционных моделях в цепь рабочей обмотки электродвигателя включена катушка пускового реле.

   Величина тока в момент старта может достигать до 6 ампер и пусковое реле холодильника срабатывает. Своими контактами оно подключает в работу пусковую обмотку мотора, увеличивая крутящий момент и облегчая запуск электродвигателя. После набора якорем двигателя нужных оборотов, ток в цепи снижается до 0,5 – 1 ампера, что оказывается недостаточным для удержания пускового реле холодильника. Оно отпускает, контакты, подключающие дополнительную обмотку двигателя размыкаются и электромотор продолжает работать на одной обмотке.

При необходимости замены реле в холодильнике, необходимо учитывать, что характеристики реле должны соответствовать стартовому току электродвигателя. Поэтому, использовать надо реле той же марки, какая была установлена в рефрижераторе производителем. Если нужной марки реле холодильника купить не удалось, подобрать аналогичное по параметрам и типу изделие можно по таблицам совместимости.

Схема термореле холодильника

Помимо пускового реле для холодильника, в этот маленький модуль интегрирована токовая защита, защищающая оборудование от ситуаций, связанных с резким увеличением значения тока, протекающего через обмотки электродвигателя компрессорного блока.

Как и в других бытовых устройствах, для защиты используется контактная группа, связанная с биметаллической пластиной. Она последовательно включена с рабочей обмоткой электродвигателя и через нее протекает аналогичный по величине ток. Если он увеличивается сверх расчетного значения, пластина изгибается и размыкает цепь питания компрессора. После охлаждения контакт термопластины восстанавливается. Поэтому защита может работать многократно.

Как проверить реле холодильника на работоспособность мультиметром

Перед тем, как выполнить замену или ремонт реле холодильника, необходимо удостовериться, что проблема именно в нем. Первым делом нужно обесточить холодильник, вытащив вилку шнура из электророзетки и снять декоративную крышку компрессорного отсека. Далее диагностика проводится в зависимости от типа установленного на холодильник реле. Рассмотрим последовательность проверки для обоих типов устройств.

Для проверки позисторных реле холодильника Индезит или рефрижераторов новых моделей других брендов, необходимо отсоединить реле от мотор-компрессора и при помощи тестера или мультиметра измерить сопротивление между клеммами, куда подсоединяются контакты пусковой и рабочей обмотки. В исправном реле оно должно быть около 30 Ом. Также можно вскрыть корпус и провести измерения на контактах самого позистора (он представляет собой диск, похожий на таблетку). При этом необходимо осмотреть его поверхность на отсутствие сколов или других повреждений.

В более старых моделях используют индукционные реле. Они представляют собой катушку с подвижным сердечником, который замыкает контактную группу. При помощи тестера или мультиметра обычно проверяют сопротивление катушки (его значение зависит от марки), а также наличие надежного соприкосновения на исполнительных контактах. Между ними на выходных клеммах реле сопротивление должно быть “нулевым”.

---

Підписуйтеся на нас в Гугл Новини, а також читайте в Телеграм і Фейсбук

---

Читайте далі

02.06.2020

Как выбрать нож для постоянного и периодического пользования?

05.05.2020

Norfin Verity Black – комфорт на молнии

15.06.2015

Як розблокувати планшет, якщо забув ключ

20. 01.2017

Як вибрати бусини

26.01.2019

Для чего нужен кредитный брокер

08.12.2014

2015 – Рік дерев’яної кози. Характеристика року. Що нас чекає в 2015?

09.02.2023

Массажный салон «Колибри»: забота о вашем теле

12.09.2019

9 Ава – в тисках между плюсом и минусом

06.07.2020

Нужны ли чехлы для телефонов?

05.02.2016

Выбираем межкомнатные двери по материалу, способу открытия и фактуре

Как проверить пусковое реле и термостат холодильника на работоспособность

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким устройством является пусковое реле. Важную роль в холодильных установках играет тепловое реле. Его неисправность может привести к неправильному охлаждению и потере работоспособности оборудования.

Реле защиты пуска — вид сверху

Схема подключения пускового реле

Это устройство необходимо для запуска однофазного двигателя асинхронного компрессора. Статор двигателя включает две обмотки — пусковую и рабочую. Первый служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на него переменного тока.

Важно! Для регулирования процесса подачи и отключения питания пусковой, рабочей обмотки электродвигателя, а также для функции защиты от перегрузок предусмотрено пусковое реле.

Индукционная цепь

Схема подключения реле не сложная. На вход устройства подается условно «ноль» и «фаза», а выход «фаза» делится на две линии. Первая линия подключается к рабочей обмотке электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток подается на рабочую обмотку через пружину с большим сопротивлением, а затем через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивание двигателя, замыкание между витками и другие поломки) нагревается пружина в контакте с перемычкой, которая под воздействием температуры меняет форму, тем самым разрывая контакт и отключая компрессор.

Индукционная цепь

В данной схеме для запуска электродвигателя используется катушка (К1), которая последовательно включается с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, который замыкает пусковой контакт. После набора ротором скорости ток в цепи уменьшается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается под действием силы тяжести или компенсирующей пружины.

Позисторный механизм включения

В современных бытовых холодильниках используется пусковое реле со встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис. 2) аналогична индукционному реле, но вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный к цепи пуска.

При подаче питания на компрессор температура резистора мала и он пропускает ток на пусковую обмотку. Поскольку резистор изначально имеет сопротивление, он нагревается и размыкает цепь пусковой обмотки двигателя. Цикл повторяется после срабатывания теплового реле и повторного включения холодильника.

Позисторный механизм включения

Схема теплового реле

Регулятор температуры в холодильной установке выполняет роль устройства, поддерживающего работу в заданном температурном режиме за счет периодического включения и выключения компрессора. используются тепловые реле:

• Механические устройства применяются как в старых холодильниках, так и в современных производителях таких как Индезит, Стинол, Атлант.

Схема механического регулятора температуры

Это устройство манометрического типа. Сильфон и его трубка (герметичная гофрированная металлическая емкость) заполнены фреоном или хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется с температурой. На конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При повышении температуры давление сильфона на пружину увеличивается, рычаг срабатывает, контакт замыкается. При понижении температуры все происходит наоборот. Режим размыкания контактов зависит от силы пружины, которая регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термостаты в своей работе опираются на температуру в испарителе, а электронные аналоги — на температуру воздуха в камере. Положительным моментом электронных моделей является возможность отображения температуры (то есть человек может визуально оценить работу терморегулятора) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в этой цепи является датчик температуры LM335. Устройство представляет собой стабилитрон, чувствительный к изменению температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор КТ3102, запускающий холодильник. Соответственно, при снижении температуры на выходе компаратора появляется ноль, компрессор отключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается или включается неравномерно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или подгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к неправильному его расположению.
• Выжигающая спираль.
• Заклинивание сердечника.

Не нужно торопиться покупать новое реле холодильника, лучше научиться его проверять, и попробовать это сделать.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении зачищаются наждачной бумагой. Сердцевина может быть сломана, тогда ее необходимо заменить. Протрите поверхности, соприкасающиеся со спиртом. Проверьте целостность всех элементов. Необходимо помнить, что реле этого типа устанавливаются строго в определенном направлении, указанном стрелкой. После вышеперечисленных действий подключаем реле к компрессору и включаем холодильник. Если двигатель не работает, то скорее всего поломка компрессора.

Проверка устройств RTP-1 и RTK-X

Для проверки установить реле в правильное положение (стрелка вверх) и прозвонить контакты 1 и 3 мультиметром.

Схема устройства RTK-X

Если звенят контакты, то реле работает. В этих моделях желателен визуальный осмотр, так как возможно замыкание через пластину контактодержателя.

Проверка устройств DXR и LS-08B

DXR ставить планкой выводами вверх и мультиметром проверять целостность между 1 и 3 или 1 и 4.

Расположите LS-08B внутренней стороной вверх, кольцом между 2 и всеми клеммами или между 3 и всеми клеммами. Где не прозваниваются контакты, ищите неисправность.

Проверьте термореле

Если у вас холодильник долго не выключаетсяЕсли он постоянно работает или вообще не включается, то может быть виноват термостат. Виновника необходимо демонтировать, а на оставшиеся контакты поставить перемычку.
