Как проверить реле на работоспособность мультиметром?

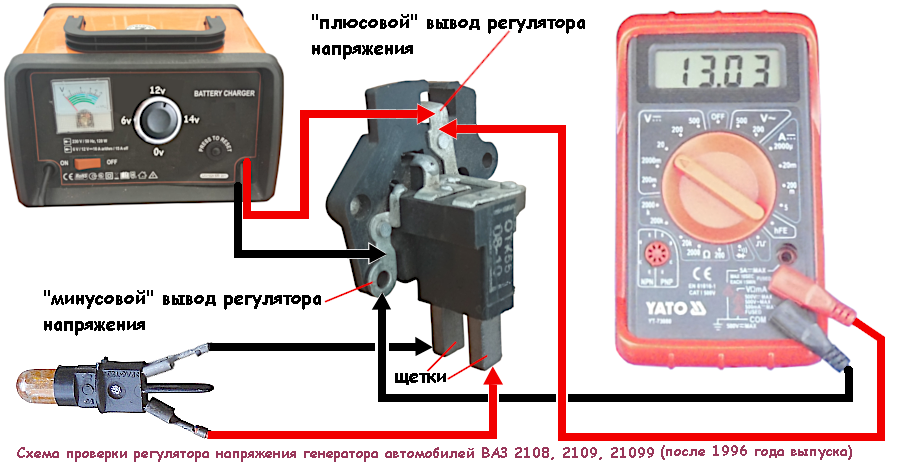

На реле возложена важная задача: замыкать цепь, когда подается напряжение. Такой регулятор есть у холодильника, автомобиля (втягивающее или тяговое реле стартера, регулятор напряжения генератора) и других устройствах с разной мощностью. Через скромный механизм могут проходить сильные токи, тогда как на управляющем контакте ток скромный, чтобы только срабатывала катушка. Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение. Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством. Мы расскажем популярные способы, как проверить реле на работоспособность мультиметром, и вы сможете сделать это своими руками. Для некоторых этапов нужно использовать регулируемый блок питания, а само реле нужно будет снимать, то есть выпаивать из схемы.

Проверять хитрый механизм мы будем в три этапа.

Contents

• 1 Тестируем обмотку
• 2 Тестируем группы контактов
  • 2.1 Вопрос — ответ

Тестируем обмотку

Это катушка индуктивности, то есть катушка смотанного в спираль изолированного проводника (может быть и другая форма кроме спирали). Особенность: хорошая индуктивность при невысокой ёмкости и активном сопротивлении.

Пример реле с обмоткой на фото:

У обмотки есть сопротивление, показания которого в норме находятся в пределах от 10-100 Ом. Если же реле твердотельное, значения могут быть в единицах кОм.

Проверку реле мультиметром выполняем так:

1. Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Не забываем расставить щупы по своим гнездам на мультиметре. О правильном использовании тестера советуем почитать здесь.
2. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
3. Смотрим на экран и узнаём обмоточное сопротивление.

Помните, что у катушки может быть диодная защита. Из-за этого в соответствии со сменой полярности прикладываемых наконечников показания сопротивления могут меняться. Если между выводами значение большое — произошел обрыв катушки или проблемы с соединительным участком проволоки.

Тестируем группы контактов

Как прозвонить реле мультиметром? Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания). При этом важно учитывать характеристики реле, чтобы точнее выставлять амплитуду.

К примеру, механизм работает от постоянного напряжения 25В. В таком случае на источнике можно выбирать какое-то показание в пределах от 20 до 30В. В теории, переключение может быть и при меньшем напряжении, но контакт этот не будет отличаться надежностью. Если же выбрать значения значительно больше, обмотка может быть спалена.

Перед тем, как прозванивать реле мультиметром, посмотрите на изображенные ниже схемы, чтобы понять, где и какие контакты находятся.

Схема 5-тиконтактного реле:

У распространенного вида реле четыре контакта:

1. 30 «+» постоянное напряжение от аккумуляторной батареи.
2. 85 «+» от управляющей кнопки.
3. 86 «—» (земля).
4. 87 «+» цепь, которая идёт к исполнительному механизму, когда срабатывает реле (например, клаксон).

Когда подается напряжение на 85, замыкаются 87 и 30, за счет чего ток движется к исполнительному механизму. Если напряжение не подаётся, происходит размыкание. Таков принцип функционирования нормально замкнутого реле.

Расскажем общий принцип проверки. На мультиметре выбирается функция диодной проверки или прозвонки. Если тестер аналоговый, выбирайте омный предел проверки сопротивлений. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель издаёт сигнал, а на аналоговом стрелочка будет отклоняться к нулю. Во втором аналоговый тестер указывает на бесконечность, а цифровой выдает единицу.

Теперь можно давать напряжение на управляющие контакты, при этом будет слышен щелчок. При подаче питания дело с работоспособным реле обстоит так: если напряжение на обмотке отсутствует, разомкнутые группы не соединяются, а замкнутые соединяются. Нужно проверить каждую группу контактов.

Если механизм твердотельный и исправный, мультиметр выдаст небольшое напряжение. При повреждении на дисплее будет 0.

Теоретически может возникнуть путаница, поэтому советуем посмотреть следующие видео, где показаны разные нюансы измерений, в том числе с помощью автомобильной АКБ:

Теперь вы знаете, как проверить реле на работоспособность мультиметром.

Вопрос — ответ

Вопрос: Как проверить реле цифровым мультиметром?

Имя: Тимофей

Ответ: Для некоторых этапов нужно использовать регулируемый блок питания, а само реле следует выпаять из схемы. Важно протестировать обмотку и все контактные группы. Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания).



Вопрос: Как прозвонить обмотку реле мультиметром?

Имя: Матвей

Ответ: Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Расставляем щупы по своим гнездам на мультиметре. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам. Смотрим на экран и узнаём обмоточное сопротивление.



Вопрос: Как прозванивать четырехконтактное реле мультиметром?

Имя: Никита

Ответ: На мультиметре выбирается функция диодной проверки или прозвонки. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель пищит, во втором выдает единицу. Затем можно давать напряжение на управляющие контакты.



Как прозвонить реле мультиметром на работоспособность, как проверить неисправность

Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

• Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

• Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

• Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

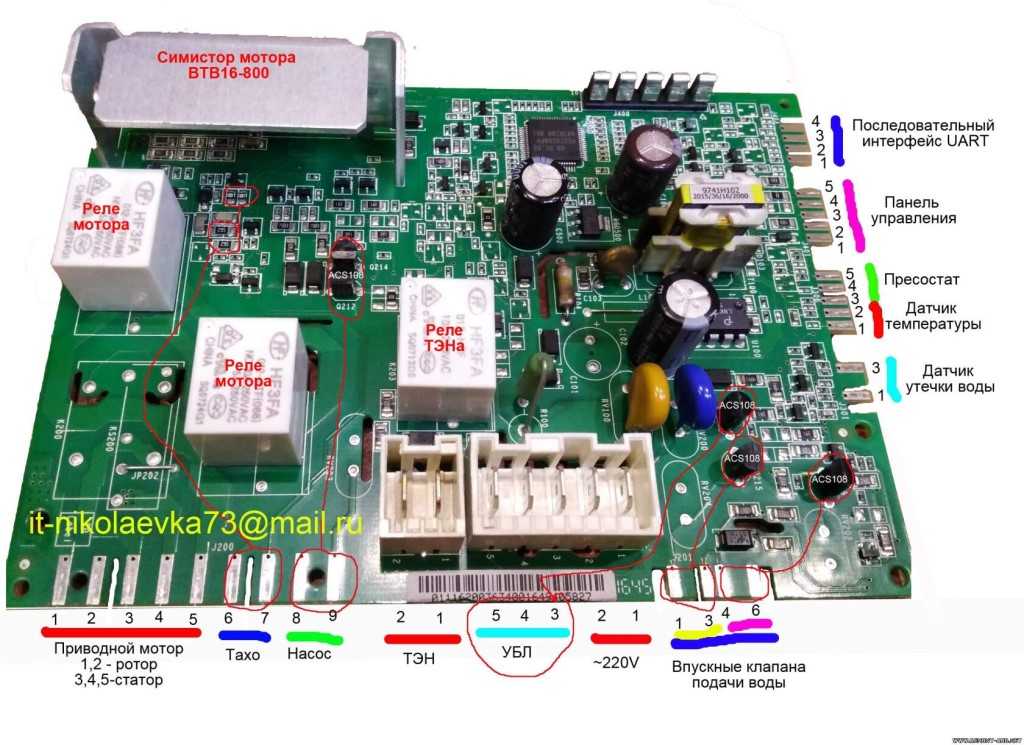

• Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

• Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

• Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

• Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

• Щупами коснитесь управляющих контактов – на экране появятся цифры (или передвинется стрелка). Если они находится пределах допустимого – все нормально и катушка исправна.

Обратите внимание, что катушка может быть защищена диодом.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.











Как проверить реле мультиметром?

Реле являются одним из основных электрических компонентов, используемых в автомобилях, велосипедах, системах домашней автоматизации, бытовой технике и многих других устройствах для простого переключения цепей высокой мощности. Будучи электромеханическими устройствами, реле подвержены большому износу (поскольку контакт реле переключается между контактами) и в конечном итоге повреждаются или выходят из строя. Итак, в этой статье мы узнаем важность реле, как работает реле, и если вы столкнулись с неисправным реле, то как проверить реле мультиметром.

Краткое описание

Что такое реле?

Реле представляет собой электромагнитный переключатель. Он состоит из катушки, якоря и пары контактов. Когда мы подаем сигнал низкого напряжения (и слабого тока) на катушку, она становится электромагнитом и притягивает якорь к себе. В результате якорь переключается с одного контакта на другой. Если убрать напряжение на катушке, она обесточится и перестанет быть электромагнитом. Якорь переключается обратно на другой контакт.

Контакты известны как нормально разомкнутые (НО) и нормально замкнутые (НЗ). Когда электромагнит неактивен (катушка обесточена), якорь контактирует с нормально замкнутым (НЗ) контактом. Когда электромагнит активен (катушка находится под напряжением), якорь контактирует с нормально разомкнутым (НО) контактом. Поскольку якорь является общей точкой как для нормально разомкнутых, так и для нормально разомкнутых контактов, он известен как COM (сокращение от Common).

Все три клеммы, т. е. COM, NO и NC, не зависят от катушки, а клеммы COM переключаются между NC или NO в зависимости от подачи питания на катушку.

Где используются реле?

Понимание физических и механических аспектов реле — это хорошо, но это не принесет много пользы, если вы не знаете, как и где использовать реле. Представьте себе простое приложение в вашем автомобиле; его фары. Вечером и ночью вы щелкаете или поворачиваете переключатель рядом с рулевым колесом автомобиля, и фары включаются.

Внешне это выглядит как простое приложение и схема. Но если мы копнем немного глубже, мы сможем понять, как реле полезны в этих сценариях. Фары в вашем автомобиле — это мощные устройства, которые потребляют мощность от 55 до 100 Вт и более. Компьютер автомобиля, который отвечает за считывание выключателя фар и подачу питания на фары, не может напрямую подавать питание, так как это маломощное и низковольтное устройство, и он сгорит, если мы подключим фары напрямую к автомобильному блоку питания. компьютер. Приходится использовать промежуточное устройство, которое может принимать команды от компьютера и подавать питание на фары. Это устройство реле.

Если компьютер автомобиля каким-то образом может подать питание на катушки реле и мы подключаем фары к клемме NO, то мы можем легко управлять фарами, не сжигая и не повреждая какие-либо компоненты. Это именно то, что происходит в реальной машине с ее фарами.

Когда мы включаем выключатель фар в машине, его компьютер считывает этот переключатель и активирует катушку реле. Якорь реле меняет свое положение, и фара включается. Когда мы выключаем переключатель фар, компьютер автомобиля деактивирует катушку реле, и якорь реле переключается обратно на контакт по умолчанию.

Пример схемы

Прежде чем рассматривать схему вышеупомянутого примера, мы должны понять несколько важных характеристик реле. Во-первых, это низкое напряжение на катушках. Обычно мы называем реле «реле 5 В» или «реле 12 В». Это означает, что катушка реле требует напряжения 5 В или 12 В, чтобы получить питание и стать электромагнитом.

Затем следует напряжение и ток верхней стороны нагрузки (на клеммах COM, NC и NO). Реле обычно рассчитаны на переменное или постоянное напряжение и ток (а иногда и на то, и на другое). Обычно используемое реле на 12 В будет иметь такие характеристики, как 10 А — 125 В переменного тока, 7 А — 250 В переменного тока или 10 А — 30 В постоянного тока. Эти номиналы представляют собой максимально допустимые напряжения на клеммах реле.

Помимо этого, вот простая схема, обычно используемая в автомобилях для управления фарами. Компьютер автомобиля (электронный блок управления или ЭБУ) управляет транзистором, который подключен к катушке реле. Фары подключаются к нормально разомкнутому (NO) контакту реле. COM подключается к минусу автомобильного аккумулятора.

Как проверить реле?

Из приведенного выше объяснения ясно, что реле являются чрезвычайно важными электронными устройствами, которые позволяют маломощным устройствам, таким как микроконтроллеры, управлять мощными устройствами. Поскольку реле являются механическими устройствами, они могут со временем выйти из строя, и очень важно проверить, работает ли реле должным образом или нет. Если он не работает, то мы должны немедленно заменить его на новый.

Но как проверить реле? Существуют разные способы проверить, работает ли реле должным образом или нет. Мы увидим несколько методов проверки реле и, что важно, узнаем, как проверить реле с помощью мультиметра.

Как проверить реле с источником питания постоянного тока?

В первом методе мы просто подадим и обесточим катушку реле и посмотрим, переключается ли якорь между двумя клеммами. Предположим, реле на 12 В, подключите клеммы катушки к источнику питания постоянного тока на 12 В или аккумулятору с выключателем.

Если мы замкнем переключатель, он замкнет цепь и активирует катушку. Это должно заставить якорь переключиться на нормально открытый контакт. Если мы размыкаем переключатель, то якорь должен вернуться к нормально замкнутому контакту.

Это простой метод проверки реле, особенно автомобильных, поскольку у вас есть доступ к аккумулятору на 12 В.

Как проверить реле с цепью?

Для следующего метода мы создадим небольшую схему, используя простые компоненты, и проверим, работает ли реле или нет. Этот метод полезен для реле, используемых в цепях и печатных платах, но мы также можем тестировать автомобильные реле.

Вот схема для проверки реле.


Еще раз предположим, что реле на 12 В, если мы подадим 5 В на базу транзистора, он включится и активирует катушку. Если реле исправно, контакты якоря меняют положение и загорается светодиод.

Как проверить реле с помощью мультиметра?

Наконец, мы увидим, как проверить реле с помощью мультиметра. Это один из самых простых способов проверить реле. Выньте реле из цепи или из автомобиля. Переведите мультиметр в режим измерения сопротивления (Омметр). Если у вас есть мультиметр с ручным управлением, установите дальномер в минимальный диапазон (200 Ом или подобное значение).

Возьмите выводы мультиметра и подключите их к клеммам катушки реле. Для обычной катушки мультиметр должен показывать от 40 до 120 Ом. Если катушка повреждена, т. е. открыта, счетчик показывает вне допустимого диапазона, и вам необходимо заменить реле.

Еще одним тестом, который мы можем провести с помощью мультиметра, является непрерывность между тремя мощными контактами реле. Когда реле находится в обесточенном состоянии, клемма COM должна быть подключена к нормально замкнутой (NC) клемме. Но как только мы подаем питание на реле, клемма COM переключается и контактирует с нормально разомкнутой клеммой.

Итак, чтобы проверить это, переведите мультиметр в режим проверки целостности цепи и, пока реле не активировано, подключите выводы мультиметра между клеммами COM и NC. Мультиметр должен включить зуммер, если контакты реле в порядке.

Теперь подайте питание на реле и проверьте целостность цепи между клеммами COM и NO. Если зуммер срабатывает в обоих случаях, то с реле все в порядке. Но если какой-либо тест не пройден, то это может быть неисправное реле.

Заключение

Руководство для начинающих по реле, что внутри реле, как реле работает, а также где реле полезны. Как и любое механическое устройство, реле также подвержены повреждениям. Мы можем легко протестировать реле, используя несколько методов, и определить, работает реле или нет. Мы также узнали, как проверить реле с помощью мультиметра.

Как проверить реле? Поиск и устранение неисправностей твердотельных реле и реле катушек с помощью DMM

В этой статье мы покажем вам « как проверить реле ». Реле обычно выходит из строя по ряду причин. Поэтому крайне важно проверить реле, если оно перестало работать, прежде чем заменять его или выбрасывать. Для проверки реле необходимо иметь мультиметр или омметр

.

Перед проверкой любого реле необходимо узнать о самом реле.

Содержание

Что такое реле?

Реле представляет собой электромеханический переключатель . Он управляет цепью, используя очень низкий ток, который питает катушку. Катушка создает магнитное поле, которое притягивает подвижный рычаг (полюс) для изменения положения переключателя.

• Связанный пост: Различные типы реле, их конструкция, работа и применение

Клеммы реле

Обычно SPDT (однополюсное, двойное) тип реле, имеется Пять клемм .

• Два из них вход катушки клеммы, которые в основном являются входом управления (активирует и деактивирует реле)
• Общая клемма 0076 — питающий вход цепи высокого напряжения. Этот вход передается через полюс (переключатель) реле либо на клемму NO, либо на клемму NC.
• Нормально разомкнутая клемма ( NO ) клемма реле, соединение которой с общей клеммой остается разомкнутым, когда реле деактивировано. Он закрывается при срабатывании реле.
• Нормально замкнутая клемма ( NC ) — это другая клемма реле, соединение которой с общая клемма остается замкнутой до срабатывания реле.

Запись по теме: Как проверить диод с помощью цифрового и аналогового мультиметра?

Идентификация клемм

Обычно клеммы указаны на защитной крышке реле. если нет информации о его выводах, то можно определить с помощью омметра.

• Катушка имеет сопротивление меньше 400 Ом за исключением некоторых случаев. поэтому клеммы с сопротивлением около 300   Ом будут клеммами катушки.
• Клемма NC имеет сопротивление почти 0 Ом по отношению к общей клемме , когда реле деактивировано.
• НО клемма имеет бесконечное сопротивление по отношению к общей клемме , когда реле деактивировано.

Работа реле

Деактивированный режим : Когда к входу катушки не подключен источник питания, ток будет течь через общую клемму   к клемме  NC .

Активированный режим : когда катушка находится под напряжением, ток будет течь только от общей клеммы до нормально разомкнутой клеммы.

Тест катушки реле:

Этот тест выполняется для проверки состояния катушки ( разомкнут или замкнут или закорочены витки ). Эта проблема возникает из-за превышения входного напряжения катушки. Минимальные и максимальные пределы рабочего входного параметра указаны в его техническом описании.

• Сообщение по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

Использование мультиметра

В мультиметре есть два режима , которые можно использовать для проверки реле.

Режим проверки непрерывности

Основной целью этого теста является проверка непрерывности катушки.

• Установите мультиметр в режим проверки непрерывности .
• Поместите щупы мультиметра на катушку клеммы
• Если мультиметр издает звуковой сигнал (или показывает какие-либо признаки непрерывности ) , катушка электрически замкнута ( исправна ).
• Если мультиметр показывает нет звукового сигнала , катушка открыта и повреждена . Реле нужно заменить на .

Если ваш счетчик не имеет функции непрерывности или по какой-либо причине не показывает никаких признаков непрерывности, используйте второй метод .

К сожалению, если вы проверите реле, используя этот метод проверки целостности цепи, он не обнаружит витков катушки, которая была закорочена .

Режим сопротивления

Если вы решите проверить реле с помощью Омметра , вам необходимо заранее провести небольшое исследование. О номинале сопротивления катушки нужно знать из ее техпаспорта. Вы можете найти его техническое описание в Интернете, используя номер модели, обычно написанный на его защитном футляре.

Однако большую часть времени сопротивление катушки ниже 400 Ом .

• Установите мультиметр в Омметр .
• Поместите щупы на оба контакта катушки.
• Запишите сопротивление , показанное на мультиметре.

Если измеренное сопротивление соответствует сопротивлению, указанному в спецификации , катушка реле в порядке .

Если сопротивление очень низкое или очень высокое , катушка, скорее всего, имеет коротких витков или открытых соответственно.

Примечание. Силовые реле переменного тока имеют высокое сопротивление катушки (обычно более 10 кОм). Поэтому вам нужно убедиться, какой тип реле вы тестируете.

Сообщение по теме: Как проверить транзистор мультиметром (DMM+AVO)? – NPN и PNP

Использование источника питания (батареи)

Помните, что не используйте этот метод, если у вас нет технических навыков использования источника питания с соблюдением необходимых мер предосторожности.

• Снимите реле, если оно есть в какой-либо цепи.
• Определите клеммы катушки.
• Подсоедините аккумулятор к клеммам катушки.
• Послушайте, если вы услышите звук щелчка , как только вы подключите клеммы катушки, реле сработает
• Если он не щелкает , значит катушка открыта и повреждена . Реле необходимо заменить, так как катушка не подлежит ремонту .

НЗ (нормально замкнутый) Тест клемм:

Этот тест реле предоставляет необходимую информацию о переключении реле, чтобы убедиться, что клеммы соединяются и разъединяются во время подачи питания на катушку.

Клемма NC остается замкнутой до срабатывания реле.

• Установите мультиметр в режим непрерывности .
• Поместите один щуп на клемму NC , а другой щуп на общую клемму реле.
• Пока катушка обесточена (деактивирована), счетчик должен показывать индикацию непрерывности ( звуковой сигнал ).
• Теперь активируйте катушку с помощью источника питания, или вы можете просто вручную надавить на рычаг (якорь), нажав на тестовую кнопку (если она есть) или пальцем.
• Счетчик должен остановиться индикация непрерывности ( звуковой сигнал )

Если счетчик не подает звуковой сигнал вообще, это, вероятно, проводники внутри сломаны .

Также можно проверить с помощью омметра . Хорошее реле имеет NC сопротивление клеммы 0 Ом при деактивации и бесконечное сопротивление при активации.

• Запись по теме: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Проверка клеммы НО (нормально разомкнутая):

Эта проверка обеспечивает связь между общей клеммой и клеммой НО (нормально разомкнутая).

NO Клемма остается разомкнутой до срабатывания реле.

• Набор мультиметра в режим проверки непрерывности .
• Поместите щупы на NO клемма и общая клемма клемма .
• Счетчик не будет подавать звуковой сигнал или показывать какие-либо признаки непрерывности, когда реле деактивировано .
• Теперь активируйте реле или коснитесь контактов вручную, счетчик должен подать звуковой сигнал в знак непрерывности.

Если счетчик не показывает никаких признаков непрерывности , реле проводники повреждены .

Связанный пост: Как найти значение сгоревшего резистора (три удобных метода)

Как проверить твердотельное реле (ТТР)?

Проверка твердотельного реле, управляемого постоянным током

Это самый простой и точный способ проверки и устранения неполадок твердотельного реле (твердотельного реле). Чтобы проверить твердотельное реле, следуйте рисунку и шагам, приведенным ниже.

• Подключите 9 В постоянного тока в качестве управляющего напряжения ко входу и подключите переключатель к клеммам «3» и «4»
• Подсоедините лампочку мощностью 100 Вт со стороны нагрузки с напряжением 110 В или 220 В переменного тока к клеммам «1» и «2». Первая клемма «1» реле должна быть подключена к лампочке и напряжению переменного тока, а второй провод от розетки будет подключен к клемме «2», чтобы замкнуть цепь, как показано на рис. ниже.
• Теперь включите и выключите «переключатель ВКЛ/ВЫКЛ». Если лампочка включается и выключается соответственно, реле находится в хорошем состоянии, в противном случае реле повреждено, и его необходимо заменить новым.

Проверка твердотельного реле, управляемого переменным током

Операция аналогична описанной выше при проверке твердотельного реле, управляемого переменным током. Но вам придется обеспечить управляющее напряжение переменного тока вместо постоянного тока, как показано на рис. ниже.

В соответствии со схемой, приведенной ниже, если лампочка горит, когда вы замыкаете выключатель, и снова «выключается», открывая выключатель. Реле в порядке, как и ожидалось, в противном случае реле неисправно, и вы должны заменить его новым.

Связанная запись: Как определить номинал резисторов SMD

Проверка твердотельного реле в режиме проверки диодов (DMM)

Для проверки твердотельного реле с помощью цифрового мультиметра выполните следующие действия:

• Поверните ручку мультиметра в положение «Режим проверки диодов», как показано на рисунке.
