Как проверить диодный мост генератора: что нужно знать

Генератор автомобиля является важным элементом в устройстве автомобиля. Если просто, генератор, который является электродвигателем, питает всю бортовую сеть автомобиля электричеством после запуска ДВС. Также от генератора осуществляется зарядка аккумулятора (АКБ).

Как показывает практика, по тем или иным причинам могут возникать разные поломки генератора, однако достаточно часто распространенной неисправностью является диодный мост. Далее мы рассмотрим, почему выходят из строя диодные мосты, генератор не заряжает АКБ, а также как проверить диодный мост генератора.

Содержание статьи

• Мост диодный: проверка
• Диодный мост: схема устройства
• Как проверить диодный мост мультиметром и при помощи контрольной лампы
  • Проверка диодного моста мультиметром
• Полезные советы
• Что в итоге

Мост диодный: проверка

Итак, неполадки генератора могут привести к тому, что аккумулятор не заряжается. Это приводит к его глубокому разряду. Также выход из строя отдельных элементов генератора может приводить к перезаряду АКБ, выкипанию электролита, повреждению батареи и т.п.

В любом случае, перед заменой АКБ необходимо проверять сам генератор. Если дело не в щетках или подшипниках, тогда виновником неисправностей может оказаться диодный мост.

Отметим, что каждому автовладельцу полезно знать, как проверить диодный мост своими руками. Обратите внимание, рассмотренным ниже способом сделать такую проверку можно в условиях обычного гаража.

Диодный мост: схема устройства

Хотя на разных авто устройство генератора может немного отличаться, общий принцип одинаков. Обычно диодные мосты генератора  имеют 4 или 6 диодов, задачей которых является преобразование переменного тока в постоянный. В основе лежит двухполярный способ выпрямления.

Фактически, выпрямительные диоды генератора выступают шлюзом, пропускающим ток только в одном направлению. Получается, ток из бортовой сети автомобиля не имеет возможности попасть на обмотки статора.

Если говорить о неисправностях, диоды, расположенные на корпусе генератора, по тем или иным причинам перегорают. Как правило, диодный мост горит по разным причинам, среди которых можно отдельно выделить следующие:

• влага, масло, пыль и грязь, которые попадают на генератор в процессе эксплуатации;
• высокие нагрузки на генератор в момент «прикуривания» авто с разряженной АКБ, когда «плюс» и «минус» перепутаны и т.д.

Как проверить диодный мост мультиметром и при помощи контрольной лампы

Начнем с того, что проверка диодного моста генератора может быть выполнена двумя способами. Один предполагает наличие тестера (мультиметра), тогда как второй  выполняется при помощи контрольной  12 В лампы.

• Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Далее берется заведомо рабочая лампочка с проводами, которая одним концом провода подключается к «плюсу» аккумулятора, тогда как второй конец провода присоединяется к клемме выхода дополнительных диодов. Затем подключение производится к болту  вывода «+», а также к точкам подключения обмотки статора.

Если лампочка начнет загораться, это четко указывает на то, что произошло перегорание или обрыв диодного моста. Кстати, дополнительная проверка диодного моста на обрыв выполняется так:

Нужно подключить «минус» контрольной лампы на «плюс» аккумулятора, второй конец контрольной лампочки  на «минус» АКБ. Далее подключение лампы реализуется в описанных выше местах контактов. Однако в данном случае лама должна гореть ярко. Если это не так (контрольная лампочка не горит или свечение очень слабое), это укажет на обрыв диодного моста.

• Проверка диодного моста мультиметром потребует снятия всего моста с генератора. При этом способ более точный, так как каждый диод проверяется тестером отдельно.

Для проверки мультиметр выставляется в режим так называемого «прозвона». В данном режиме устройство издает звук во время замыкания двух электродов. Если звукового оповещения нет, тогда выставляется режим на 1 кОм.

Далее электроды мультиметра подключаются к двум концам диода, после чего щупы меняются местами. В норме диод должен в одну сторону показать 400-700 Ом, тогда как в другую бесконечность.

Если же бесконечность при прозвоне показывается в обе стороны, это указывает на то, что имеет место обрыв диода. Если же сопротивление есть, но оно слабое или же одинаковое как с одной, так и с другой стороны, в этом случае диод пробит. Теперь давайте рассмотрим такой способ более подробно.

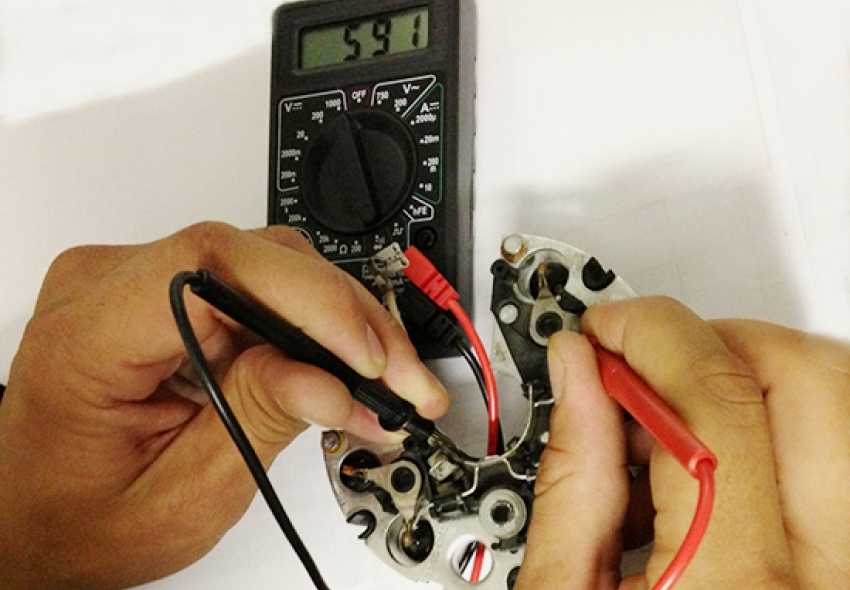

Проверка диодного моста мультиметром

Перед началом диагностики генератора, само устройство нужно очистить от грязи и подготовить. Начинать проверку следует с того, что нужно снять защитный кожух, затем отсоединить выводы регуляторов. Обратите внимание, положительные диоды с красной маркировкой, отрицательные с черной.

Во время проверки тестером сначала проверяется вся цепь дополнительных диодов. Если обнаружены проблемы, тогда каждый диод нужно прозвонить по отдельности.  Для проверки положительный щуп тестера присоединяется к шине диодов, а отрицательный к нужному диоду.

Как уже было сказано выше, если диод генератора в норме, показания на приборе покажут бесконечность, а после перестановки щупов появится нужное сопротивление. Если же показания отличаются от нормы, диод или весь мост требуется заменить. Подобным образом можно проверить схему из положительных и отрицательных диодов, прозванивая каждый.

Полезные советы

Как показывает практика, часто выгорает диодный мост генератора именно в результате неосмотрительности самого владельца автомобиля. Если имеет место неправильное подключение клемм аккумулятора, запредельно высокая нагрузка на генератор, тогда диоды горят быстро.

Также важно понимать, что активная эксплуатация автомобиля, в результате чего на генератор попадает грязь и вода, не добавляет ресурса диодному мосту. В результате, чтобы увеличить срок службы, нужно правильно мыть двигатель, соблюдать правила подключения клемм к аккумулятору, уметь прикуривать автомобиль и т.д.

В случае, когда нового диодного моста нет, тогда решение – замена вышедших из строя отдельных элементов. Для замены нужен мощный паяльник, а также заведомо исправные диоды в запасе.

Обратите внимание, сразу выполнять замену всего диодного моста также не всегда целесообразно. Если генератор служит давно, тогда оптимально менять диодный мост в сборе, однако это будет более затратным решением.

В случаях, когда генератор не старый, а поломка произошла по причине случайной ошибки самого владельца (например, после прикуривания авто), можно ограничиться только ремонтом генератора. Зачастую, в этом случае не следует опасаться, что другие диоды также начнут быстро выгорать (при условии соблюдения правил во время дальнейшей эксплуатации).

Что в итоге

Как видно, диодный мост (мост диодов генератора) является важным элементом. На практике, кроме щеток генератора, обмотки статора и ротора, а также подшипников, в списке частых поломок находится и сам диодный мост.

Рекомендуем также прочитать статью о том, как выполняется компьютерная диагностика двигателя своим руками. Из этой статьи вы узнаете, как проверить двигатель автомобиля самостоятельно, какое оборудование для этого необходимо, а также на что обратить внимание при такой проверке.

По этой причине во время проверки генератора на работоспособность следует учитывать, что вероятность перегорания диодов достаточно высокая (особенно если генератор уже далеко не новый).

Напоследок отметим, чтобы продлить сок службы генератора, специалисты рекомендуют периодически проводить его профилактику, которая заключается в диагностике, а также в просушке и качественной очистке от различных загрязнений.

Как проверить диод и тиристор. 3 простых способа

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность диода и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Подробнее от том, как работают диоды и тиристоры читайте здесь: Как устроены и работают полупроводниковые диоды, Тиристорные регуляторы мощности

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Схема проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

Схема проверки исправности тиристора

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Схема проверки тиристоров омметром

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

Читайте также по этой теме:  Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы

Источник: http://electrik.

info

Как проверить диод с помощью аналогового и цифрового мультиметра

Совершенствуйте свои навыки с помощью этого подробного руководства по проверке диода с помощью аналогового и цифрового мультиметра. Являетесь ли вы новичком или опытным специалистом, вы узнаете пошаговые процедуры по устранению неполадок и выявлению неисправных диодов. Воспользуйтесь этим ценным ресурсом для улучшения ваших навыков работы с электроникой.

Диоды используются при подготовке специальной цепи для электрических компонентов, таких как солнечные панели, светодиоды, логические элементы и выпрямители, поэтому диоды помогают току течь в одном направлении. Вот почему крошечные элементы, называемые диодами, используются для определения направления тока в цепи. Диоды помогают нам контролировать направление тока в цепи.

Из роли диода видно, что если он перестанет работать или из-за какой-то поломки и проблемы диод начнет выполнять свою работу в обратном порядке, то это повредит всю схему. Из-за этого может повредиться и весь прибор, что будет для нас большой потерей.

Таким образом, при подготовке схемы с помощью диода важно проверить диод с помощью соответствующих инструментов, чтобы узнать, может ли этот диод правильно выполнять свою работу в цепи или его следует заменить новым и правильно рабочий диод.

Что такое диод?

Диод — это электронный компонент, позволяющий току течь в одном направлении, но не в противоположном. Он состоит из полупроводникового материала с двумя выводами: анодом и катодом.

Когда на диод подается напряжение в прямом направлении ( анод к катоду ), он проводит ток, позволяя электронам течь через него.

Однако, когда напряжение подается в обратном направлении, диод не проводит ток и блокирует протекание тока. Это свойство делает диоды полезными в различных электронных приложениях, таких как выпрямление, регулирование напряжения и обнаружение сигналов.

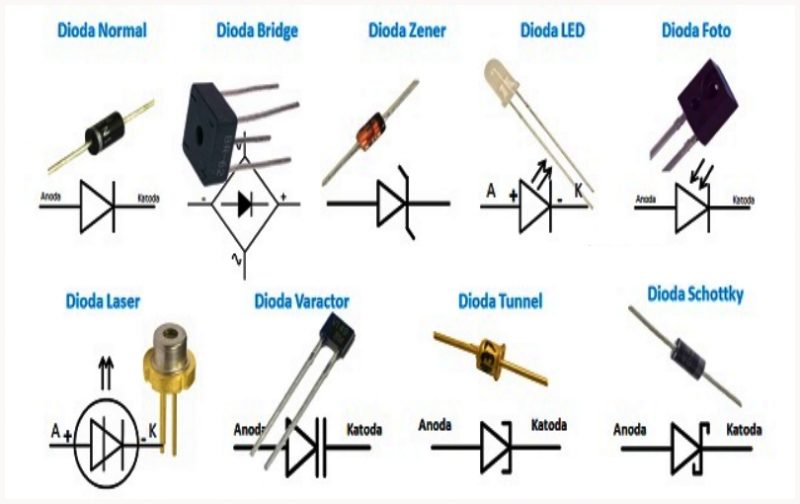

Структура диода

Прежде чем приступить к процедуре тестирования диода с помощью аналоговых и цифровых мультиметров, вы должны знать правильную структуру диода, чтобы легко выполнять каждый шаг.

Диоды состоят из двух выводов и называются устройствами с PN-переходами. Таким образом, две клеммы известны как катод и анод . Разница между катодом и анодом различна в разных диодах.

Тем не менее, у большинства диодов цветной вывод называется катодом, а другой — анодом. Если в вашем диоде есть белая клемма, это катод, или, можно сказать, положительная клемма диода, а другая будет анодом.

Теперь, когда вы понимаете реальную структуру диода, вы можете легко выполнить процедуру тестирования, потому что важно различать два контакта диода, чтобы вы могли провести с ними правильный тест.

Работа диода

Есть два состояния, в которых присутствуют диоды. Перед началом проверки важно знать состояние диода, потому что в каждом состоянии конечный результат будет разным. Два состояния диодов следующие.

• С прямым смещением

Диод называется смещенным в прямом направлении, если его анодный вывод соединен с плюсом, а катодный вывод соединен с нейтралью. В этом состоянии переключатель замкнут, и ток начнет циркулировать в цепи. Так что диод при этом условии будет выступать в роли проводника.

• С обратным смещением

Диод называется смещенным, если его катодный вывод соединен с минусом, а анодный вывод соединен с нейтралью в этом состоянии. Он призван быть разомкнутым, и ток в цепи циркулировать не будет. Таким образом, диод в этом случае будет действовать как резистор.

Существуют различные методы проверки диода при обоих этих условиях. Это означает, что вы должны изменить порядок подключения после проверки настройки прямого смещения, чтобы проверить настройку обратного смещения диода.

Прежде чем приступить к проверке диода с помощью аналогового мультиметра, сначала мы проверим диод с помощью цифрового мультиметра ниже:

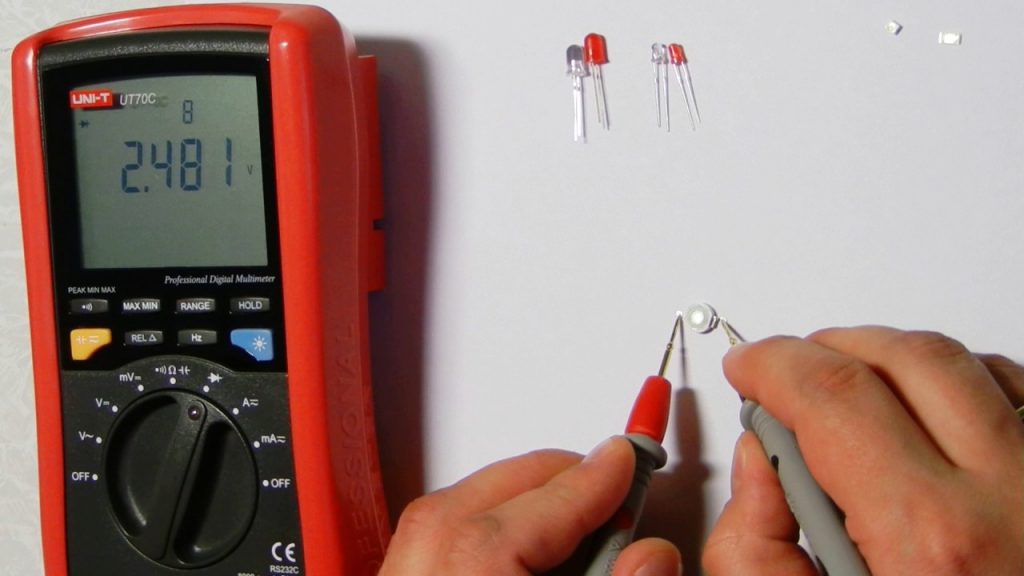

Как проверить диод с помощью цифрового мультиметра (пошаговое руководство)

Вы делаете не нужно быть опытным, чтобы проверить диод с помощью цифрового мультиметра, потому что очень легко проверить диод с помощью цифрового мультиметра .

В конце концов, цифровой мультиметр — очень полезный инструмент для этой цели. Для этого вам нужно будет лишь приложить немного усилий. Таким образом, внимательно следуя инструкциям, вы можете легко проверить диод с помощью цифрового мультиметра.

Шаг 1: Отключите диод

Чтобы проверить диод с помощью цифрового мультиметра, первый шаг, который вы должны сделать, это отключить диод от цепи, чтобы через диод не проходил ток, и вы могли легко его проверить без каких-либо препятствий. Таким образом, вы должны отключить питание схемы, а затем осторожно удалить диод из схемы и поместить его сбоку от схемы. Убедитесь, что ни один провод в цепи не соприкасается с диодом.

Шаг 2: Настройте цифровой мультиметр

Чтобы использовать цифровой мультиметр для этой цели, вы также должны настроить его в соответствии с типом теста, который вы будете выполнять. Для этого вы должны повернуть диск выбора цифрового мультиметра в сторону символа диода . Теперь цифровой мультиметр готов проверить диод.

Шаг 3: Подключите диод

Теперь вам нужно подключить диод к цифровому мультиметру с помощью проводов. Тем не менее, подключение будет различаться как при прямом, так и при обратном смещении диода. Вы должны следовать обоим условиям одно за другим.

Для прямого смещения

Если диод имеет прямое смещение, вы должны подключить красный провод цифрового мультиметра к положительной клемме диода, а черный провод цифрового мультиметра к отрицательной клемме или катоду диода.

Для обратного смещения

Если диод имеет обратное смещение, необходимо подключить красный провод цифрового мультиметра к отрицательной клемме диода, а черный провод цифрового мультиметра — к положительной клемме или аноду диода.

Шаг 4: Запишите полученные показания

Вы должны записать полученные показания цифрового мультиметра в обоих случаях. Затем нужно сравнить результаты с обычными.

Результаты:

• Предположим, цифровой мультиметр показывает результаты около от 0,6 до 0,8 для диода с прямым смещением. В этом случае это означает, что диод работает хорошо, и если результаты OL для прямого смещения, то это означает, что диод был поврежден, и вы должны заменить его новым.
• Предположим, цифровой мультиметр показывает OL результаты для диода с обратным смещением. В этом случае это означает, что диод работает нормально.
• Предположим, цифровой мультиметр дает показания около 0,4 вольта для обоих условий. В таком случае, это означает, что диод закоротил, и теперь нет возможности его починить, поэтому его необходимо заменить, купив новый диод.

Вот процедура проверки диода аналоговым мультиметром :

Как проверить диод аналоговым мультиметром?

Если у вас нет возможности подключить цифровой мультиметр или вам удобно использовать аналоговый мультиметр вместо цифрового, вы также можете проверить диод с помощью аналогового мультиметра. Вы должны следовать следующим рекомендациям, чтобы проверить диод с помощью аналогового мультиметра.

Шаг 1: Отключите источник питания

Отключите любой источник питания в цепи, к которой подключен диод. Затем нужно аккуратно отключить диод от цепи. Это важно сделать, потому что диод в работающей цепи проверить невозможно, а если вы это сделаете, то получите удар током, который будет опасен для жизни. Поэтому убедитесь, что вы отключили питание, а затем отсоедините диод от цепи, чтобы проверить его с помощью цифрового мультиметра.

Шаг 2: Установите аналоговый мультиметр

Так как теперь вы собираетесь проверить диод с помощью аналогового мультиметра, вы должны установить аналоговый мультиметр на настройки сопротивления. Итак, для этого вам нужно повернуть диск выбора аналогового мультиметра в сторону символа Ом, который является символом для сопротивления . Теперь аналоговый мультиметр готов проверить диод.

Шаг 3: Установите диапазон

Чтобы проверить диод с помощью аналогового мультиметра, важно установить определенный диапазон сопротивления на аналоговом мультиметре. Поэтому, если вы тестируете диод с прямым смещением, вы должны установить диапазон сопротивления около 1 кОм . Предположим, вы тестируете диод в условиях обратного смещения. В этом случае вы должны установить диапазон сопротивления на аналоговом мультиметре около 100 кОм .

Шаг 4: Подсоедините выводы

Предположим, диод находится в состоянии прямого смещения. В этом случае вы должны подключить красный провод аналогового мультиметра к аноду диода, а черный провод аналогового мультиметра к катоду диода.

Предположим, что диод находится в состоянии обратного смещения. В этом случае вы должны соединить черный провод аналогового мультиметра с анодом диода, а красный провод аналогового мультиметра с катодом диода.

Шаг 5: Запишите показания

Вы должны записать показания сопротивления, полученные аналоговым мультиметром, для обоих условий, обратного и прямого смещения диода. Затем вы должны сравнить окончательные результаты с обычными.

Результаты:

• В условиях прямого смещения, если аналоговый мультиметр показывает результирующие показания около 1 кОм, это указывает на исправный диод. Если результирующее показание равно нулю или бесконечно, то это указывает на неисправность диода.
• В условиях обратного смещения исправный диод будет давать результаты OL на аналоговом мультиметре.
• Если результаты одинаковы для обоих условий, это указывает на неисправный диод, который необходимо заменить как можно скорее.

Окончательный вердикт

Если вы хотите избежать каких-либо катастрофических ситуаций в будущем, связанных с вашими электроприборами, убедитесь, что вы регулярно проверяете их. Если вы установили диоды в какой-либо из ваших цепей в вашем доме, вам необходимо проверить эти диоды, потому что, если они будут повреждены, они могут изменить направление тока во всей цепи. Это приведет к серьезному повреждению вашего электроприбора.

В этом случае полезны такие инструменты, как аналоговые и цифровые мультиметры. Вы можете легко проверить диод с помощью обоих инструментов, и вам не нужно брать с собой много вспомогательных материалов. Таким образом, следуя надлежащим инструкциям по проверке диода с помощью аналогового и цифрового мультиметра, вы можете легко проверить состояние диода. Тогда вам будет полезно принять правильное решение относительно вашего диода.
