Как работает чиллер?


Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265

Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265

Такие сложные устройства, как чиллеры, имеют особый принцип работы, позволяющий им быстро и эффективно охлаждать любые помещения. Также эта климатическая техника характеризуется особым строением, которое позволяет ей качественно справляться с основными задачами и функциями. И хотя их владельцам зачастую не нужно вдаваться в технические тонкости, иногда узнать о принципе работы и особенностях строения холодильных машин, такие знания все же не помешают.

Именно на их основании пользователь сможет выбрать для себя идеальный чиллер, не завися от рекламы и от мнения продавцов, которые не всегда добросовестно подбирают товар для своих клиентов.

И чтобы вникнуть в принцип работы этой техники, достаточно знать ответы на несколько ключевых вопросов.



Вопрос № 1: для чего нужен чиллер?

Главная задача, которую решают холодильные машины, проста – они должны отводить тепло от охлаждаемого тела (воды или какой-либо другой жидкости), максимально быстро и эффективно охлаждая ее, и тем самым способствуя охлаждения помещений, в которых они работают. При этом чиллер способен понизить температуру воды до заданного параметра, справляясь с любыми объемами и при необходимости либо отводя отобранное тепло наружу, либо передавая его в помещение, которое нуждается в отоплении.



Вопрос № 2: как осуществляется охлаждение или нагрев?

Для переноса тепла в чиллерах служат хладагенты – специальные вещества, которые имеют отрицательную температуру кипения при нормальных условиях работы (температура на уровне 20 градусов, давление – 1 атмосфера). Чаще всего в качестве хладагента используется фреон какой-либо марки, и такая работа чиллера позволяет одновременно охлаждать помещения, которые в этом нуждаются, и нагревать другие комнаты, которым необходимо дополнительное тепло.

При этом тепловая энергия просто передается из одного места в другое.



Вопрос № 3: какие детали имеет чиллер?

Безусловно, строение холодильной машины достаточно сложно, и, в целом, знать о нем нужно только специалистам, однако есть три важных детали, с которыми лучше «познакомиться» даже обычному пользователю. Это:

  •     испаритель,
  •     компрессор,
  •     конденсатор.


Испаритель служит для пропуска воды или другой жидкости, которая будет отдавать тепло. Также через него проходит хладагент, который кипит, таким образом отбирая от жидкости тепло и не достигая при этом температуры охлаждаемой воды. Такой обмен энергиями приводит к тому, что вода быстро охлаждается, а хладагент, напротив, нагревается и, как следствие, расширяется.


Компрессор служит для того, чтобы в него поступил нагретый хладагент, находящийся в газообразном состоянии. Там он вновь в несколько раз сжимается, что позволяет увеличить его температуру до 80-90 градусов.

Конденсатор необходим для того, чтобы принять нагретый до высокой температуры хладагент, обдуть его воздухом (поступающим из окружающей среды) и таким образом остудить. Это позволяет холодильной машине эффективно охлаждать любое помещение, проведя всю работу в кратчайшие сроки.

Пользователю же, кроме этого, ничего знать не обязательно, однако уже эти сведения помогут ему грамотно подобрать для себя подходящий чиллер и вести беседу с любым продавцом, точно зная, что ему требуется, и на какие особенности работы климатической техники он может рассчитывать.



Чиллеры с режимом Free Cooling. Часть 2

<p>
<b>Чиллеры с режимом Free Cooling, решение с применением встроенного сухого охладителя (теплообменника естественного охлаждения). </b>

</p>
<b> </b>
<p>
<b> </b>
</p>
<b> </b>
<p>
<b>Принцип работы</b><b> </b>
</p>
<b> </b>
<p>
     Чиллеры с режимом свободного (естественного) охлаждения, разработаны для охлаждения водогликолевых смесей.
</p>
<p>
     Кроме обычных компонентов холодильного контура (компрессоры, конденсаторы, испарители, ТРВ), применяемых в стандартных чиллерах, так же применяется дополнительный теплообменник воздушного охлаждения, установленный в водоохлаждающем агрегате.
</p>
<p>
     Он обеспечивает режим свободного охлаждения — это сухой охладитель или драйкулер (от англ. «dry cooler»). В таких агрегатах принцип охлаждения растворов основан на использовании низких температур наружного воздуха.
</p>
<p>
     Система свободного охлаждения состоит из теплообменника естественного охлаждения — фрикулинга, 3-ходового модулирующего клапана, датчиков и управляющего контроллера.
</p>
<p>
     Ниже приведена принципиальная схема решения свободного охлаждения в моноблочных чиллерах.<br>
      <img alt=»shema.png» src=»/upload/medialibrary/f52/shema.png» title=»shema.png»>
</p>
<p>
     Обозначения:
</p>
<p>
     SB — контроллер; ST1 — датчик температуры входящей воды; ST2 — датчик защиты от замораживания; ST3 — датчик наружной температуры; ST4 — датчик температуры входящей воды из системы; VT — ТРВ. Стрелками обозначен зимний режим.<br>

</p>
<p>
     Водогликолевый раствор поступает из системы в чиллер. Контроллер по данным датчиков ST4, ST1, ST3 и при условии температуры наружного воздуха на 2-3°С ниже температуры входящей воды из системы переключает 3-х ходовой клапан и направляет поток холодоносителя через встроенный теплообменник воздушного охлаждения СА. Так как на производстве охлаждение в основном требуется круглый год, то агрегаты могут работать в 3-х режимах.
</p>
<p>
<b> Летний режим работы</b>
</p>
<b> </b>
<p>
     При температуре наружного воздуха выше температуры смеси, поступающей в чиллер, агрегат работает, как стандартный чиллер т.е. осуществляется компрессорное охлаждение. Гликолевая смесь через 3-ходовой вентиль направляется в испаритель. Общее энергопотребление такое же, как для стандартного агрегата. По температуре входящего в испаритель гликолевой смеси (датчик ST1) происходит включение компрессоров.

</p>
<p>
</p>
<p>
<b>Зимний режим работы </b>
</p>
<b> </b>
<p>
     При температуре наружного воздуха от 0°С до — 4°С чиллер работает в режиме свободного охлаждения. 3-ходовой вентиль, управляемый контроллером по датчикам входящей и выходящей воды ST4, ST1 и датчиком наружного воздуха ST3, перенаправляет холодоноситель в дополнительный теплообменник воздушного охлаждения. По датчику ST1 контроллер отключает компрессоры. При снижении температуры обратной воды снижается скорость вращения вентиляторов. Вентиляторы продолжают работать для охлаждения дополнительного теплообменника и поддерживают необходимую температуру раствора на выходе за счет плавного изменения скорости вращения вентиляторов.
</p>
<p>
     При дальнейшем снижении температуры для поддержания постоянного значения температуры контроллер может остановить вращение вентиляторов и будет осуществлять управление 3-ходовым вентилем.
Таким образом, происходит смешивание растворов: того, который выходит из системы и того, что проходит через теплообменник в режиме свободного охлаждения. При этом потребляемая мощность агрегата снижается в 10 раз за счет отключения компрессоров как основных потребителей, а электрическая мощность затрачивается только на работу вентиляторов. В этом режиме чиллеры обеспечивают холодопроизводительность, равную машинному охлаждению уже при температурах наружного воздуха от 0° до -2°С.
</p>
<p>
</p>
<p>
<b>Режим работы в межсезонье </b>
</p>
<b> </b>
<p>
     В<span> межсезонье осуществляется совместная работа в режимах компрессорного охлаждения и свободного охлаждения. Работа чиллера в режиме свободного охлаждения активизируется при температуре наружного воздуха ниже на 2°, чем температура поступающего водно-гликолевого раствора, который охлаждается в дополнительном теплообменнике. При недостаточном охлаждении раствора активизируется частичная работа компрессоров или изменение их производительности.
Таким образом, уже в межсезонье чиллер переходит в режим энергосбережения. С точки зрения наиболее оптимальной экономии электроэнергии желательно, чтобы оборудование перешло в режим свободного охлаждения при более высоких наружных температурах. Поэтому производитель указывает в параметрах агрегата температуру гликолевой смеси 15°С/10°С. Это означает, что при этих температурах режим свободного охлаждения включится уже при наружной температуре 12-13С°.   </span>
</p>
<br>

Система чиллер-фанкойл. Принцип работы и преимущества использования таких систем.

Принцип работы и как подобрать систему чиллер-фанкойл

  Особенностью и главным отличием системы кондиционирования чиллер-фанкойл от других, является охлаждение воздуха за счет воды, а не фреона, как в других климатических системах. Холодильным аппаратом, который охлаждает воду выступает чиллер, представленный по сути обычным фреоновым кондиционером, но через испаритель которого проходит обычная вода.




Вариантов исполнения системы чиллер несколько:

  1.моноблочный наружного исполнения — для установки на открытом воздухе;

  2.моноблочный внутреннего исполнения — для установки внутри помещения;

  3.чиллер с выносным конденсатором воздушного или водяного охлаждения, которые объединяют в себе преимущества двух первых вариантов.

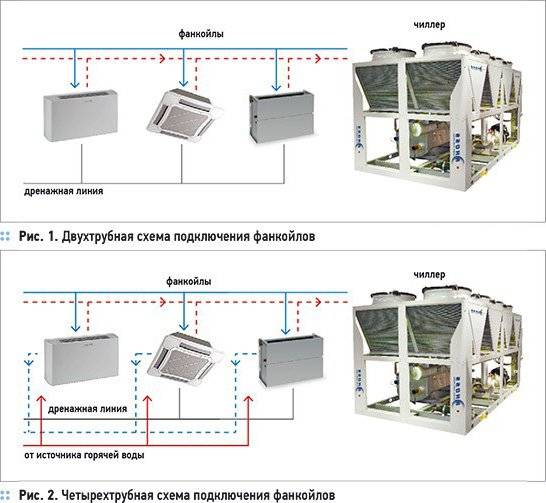

Пример подключения к одному внешнему блоку (чиллер) нескольких внутренних блоков  (фанкойлов) разных типов — кассетный, настенный, канальный, напольно-потолочный



  После того как чиллер охладил воду до нужной температуры, она поступает через теплоизолированные трубопроводы непосредственно к фанкойлам, которые в свою очередь установлены помещениях, где требуется охлаждение и выполняют роль обычной сплит-системы. Фанкойлы, выступающие в данном случае внутренними блоками климатической системы, имеют подразделения по типам установки – настенный фанкойл, кассетный, канальный и напольно-потолочный.


Ознакомиться с оборудованием, представленными брендами и узнать цену можно в каталоге:





Преимущества установки системы чиллер-фанкойл:

  • Протяженность трубопроводов системы чиллер – фанкойл неограниченно и определяется лишь мощностью насосной установки. При установке высокоэффективной насосной станции, расстояние между чиллером и фанкойлом может достигать сотни метров, а при необходимости даже вплоть до километров!
  • Минимальная площадь для установки агрегата, поскольку даже большой торговый комплекс может содержать лишь один единственный чиллер, который не нарушит внешний фасадный вид, а так же избавит от потребности в монтаже большого количества внешних блоков кондиционеров.
  • Стоимость разводки. Для соединения и передачи охлажденной жидкости между системами используются не дорогостоящие медные фреоновые соединения, а обычные водопроводные трубопроводы.
  • Безопасное использование. Летучие газы (холодильный газовый агент) находится в системе чиллер, который в свою очередь расположен чаще всего на открытом воздухе (крыша здания, земля рядом с объектом). Например: в медицинских учреждениях запрещено использование непосредственно фреоновых систем — поэтому единственным выходом является система чиллер-фанкойл.
  • Адаптивность системы. В больших комплексах/помещениях, когда в одном здании находятся различные магазины и  у каждого орендатора появляются свои индивидуальные пожелания к системе охлаждения, монтировать установки можно без остановки всей системы в целом. В свою очередь обычные фреоновые системы требуют полной остановки всей климатической системы кондиционирования для проведения подобных работ.



  Учитывая все преимущества и особенности работы системы чиллер-фанкойл, можно сказать, что наиболее подходящим вариантом для эксплуатации подобного агрегата послужат торговые комплексы, магазины, гостиницы, офисные центры, логистические компании и т. д.

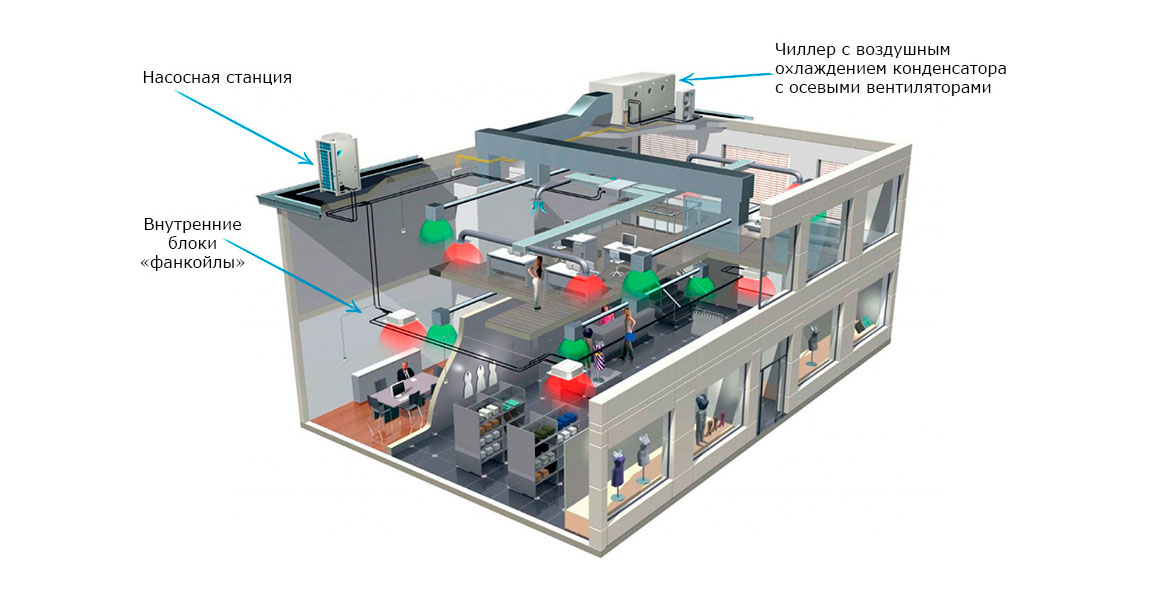

Пример установки системы чиллер-фанкойл в офисном помещении



Как правильно подобрать систему чиллер-фанкойл?

  На современном рынке присутствует множество брендов-производителей климатической техники. Самостоятельно подбирать такого рода систему не рекомендуется. Никакой интернет-ресурс, даже очень информационный,  не заменит профессионального специалиста, который потратил много времени на приобретение своих профессиональных навыков, и имеет годы практики за плечами.


  Так как стоимость такой системы не маленькая, мы рекомендуем в самом начале разработать проектную документацию системы кондиционирования, которая потом позволит сэкономить на монтаже и дальнейшей эксплуатации выбранного оборудования.

Основные технические показатели, которые стоит учесть при выборе чиллера:

  • Мощность агрегата, а именно его холодопроизводительность;
  • энергопотребление;
  • наличие встроенной контролирующей и защитной автоматики;
  • уровень шумовых характеристик в процессе работы агрегата;
  • экологичность и безопасность эксплуатации;
  • габариты установки и площадь отведенная для монтажа.


  За детальной консультацией и подбором оборудования такого рода обращайтесь к нашим техническим специалистам по номеру (044) 50-000-53 или закажите Обратный звонок на сайте.




Другие интересные материалы:



Правильный расчет системы кондиционирования воздуха



Отопление, вентиляция и кондиционирование: применение антифризов

Проектирование систем кондиционирования



Как работает чиллер? : RABScreen


В большинстве систем охлаждения чиллеры используют насос для циркуляции холодной воды или хладагента к тому объекту, для охлаждения которого он предназначен. Затем эта жидкость отводит тепло от процесса (системы или машины, которую она охлаждает) и возвращается в чиллер, где и происходит передача тепла.

Тип используемого хладагента зависит от области применения и требуемой температуры.Однако все они работают приблизительно одинаково. Использование компрессора и фазового перехода (в данном случае превращение жидкости в газ без изменения ее химического состава). Процесс перехода хладагента из газообразного состояния в жидкое и обратно называется холодильным циклом.

Цикл хладагента начинается с того, что компрессор забирает пар низкой температуры и давления и сжимает его в пар высокой температуры/высокого давления. Затем пар поступает в конденсатор. Используя принудительное движение воздуха или охлажденную регулируемую воду, пар конденсируется в насыщенную жидкость, которая затем движется вниз по жидкостной линии через ресивер и осушитель к расширительному клапану.Расширительный клапан будет регулировать поток насыщенного хладагента в испаритель с помощью своего отверстия, что резко снизит температуру хладагента на входе в испаритель. В этот момент тепло от процесса передается хладагенту (теплообмен). Поскольку хладагент поглощает тепло, отводимое от процесса, он снова испаряется в виде пара и возвращается в компрессор. Это завершает цикл.

Основные компоненты чиллера:

Конденсатор

Конденсатор использует процесс принудительного движения воздуха или воды с регулируемым расходом для конденсации хладагента в насыщенную жидкость, которая затем проходит через жидкостную линию в расширительный клапан.

Примечание. Если конденсатор засорится, хладагент не будет полностью насыщен. Вы можете обнаружить, что на расширительном клапане образовался выбрасываемый газ, что приведет к резкому снижению эффективности охлаждения.

Компрессор

Компрессор всасывает холодный парообразный хладагент низкого давления и сжимает его, повышая давление и превращая его в горячий пар.

Испаритель

Испаритель используется для охлаждения воды или воздуха для технологического охлаждения или кондиционирования воздуха.Когда хладагент проталкивается через отверстие расширительного клапана в испаритель, он попадает в переохлажденную жидкую фазу. Именно в этот момент через фанкойлы или кожухотрубные/пластинчатые теплообменники низкая температура хладагента передается в высокотемпературную часть процесса – скрытый теплообмен. Затем хладагент испаряется из-за изменения температуры, превращаясь обратно в пар и возвращаясь в компрессор для завершения контура.

Насос

Насос подает хладагент в испаритель из накопительного бака и из испарителя в машину (или процесс), требующую охлаждения.

Расширительный клапан

Расширительный клапан предназначен для регулирования потока хладагента в испаритель.

Почему важна эффективность?

Для эффективной системы охлаждения должны присутствовать два основных параметра – правильный расход воздуха или воды для испарителя и правильное насыщение хладагентом из конденсатора.Из-за высокой стоимости производства чиллеров эти устройства, как правило, имеют ограниченную встроенную избыточность, когда они указаны, а это означает, что их эффективность часто зависит от среды, в которой они работают. Если оборудование расположено где-то, что уязвимо для большого количества переносимых по воздуху частиц, таких как пыль и пыльца, например, коэффициент полезного действия (COP) будет постепенно снижаться по мере загрязнения конденсатора.

Если КПД снижается из-за этого загрязнения, риск поломки и простоя оборудования становится намного выше, потому что оно должно работать гораздо интенсивнее.Регулярное техническое обслуживание требует одного из самых дорогостоящих факторов контракта на обслуживание – время инженера по техническому обслуживанию. Мы поставили перед собой задачу помочь инженерам по техническому обслуживанию сократить затраты на техническое обслуживание чиллеров на месте с помощью невероятно простого решения: сетчатого воздухозаборника.

Что нужно знать о коммерческих чиллерах

Многочисленные коммерческие здания и сооружения в районе метро Большой Атланты и прилегающих районах используют коммерческие чиллеры как часть системы охлаждения своих зданий. Система чиллера сильно отличается от бытовых кондиционеров, о которых многие думают в отношении охлаждающего оборудования.

В нашем последнем блоге Estes Commercial содержится подробная информация о коммерческих чиллерах для владельцев зданий и управляющих. Узнайте, как они работают и какое оборудование задействовано в этих крупных коммерческих системах охлаждения. Получите индивидуальные решения по охлаждению для вашего объекта, связавшись с командой Estes по коммерческому нагреву и охлаждению.

Что такое коммерческие чиллеры?

При охлаждении большого здания, такого как коммерческий бизнес-объект, охлажденная вода может использоваться для удаления тепла из воздуха.Чиллеры — это оборудование, которое вырабатывает охлажденную воду, используемую в процессе кондиционирования воздуха. Охлажденная вода перекачивается по системе трубопроводов, проходящей по всему зданию, и поглощает тепло из воздуха. Чиллеры используются в нескольких типах объектов, включая отели, больницы, школы, склады, производственные предприятия, рестораны, спортивные объекты и другие крупные здания.

Промышленные чиллеры больших размеров и имеют конденсаторы с водяным или воздушным охлаждением. Это относится к тому, как чиллер устраняет избыточное тепло, поглощаемое изнутри здания.

  • Чиллеры с водяным охлаждением сначала передают тепло от хладагента к воде в конденсаторе. Эта теплая вода перекачивается в подключенную градирню, которая отводит тепло в воздух. Как правило, чиллеры с водяным охлаждением устанавливаются в подвале здания.
  • Чиллеры с воздушным охлаждением используют вентилятор для перемещения воздуха по линиям хладагента, чтобы хладагент эффективно отдавал тепло в атмосферу. Чиллеры с воздушным охлаждением обычно устанавливаются на крыше.

Существуют также различные способы питания коммерческих чиллеров.Имеются чиллеры с поршневым, винтовым, центробежным и абсорбционным процессами.

Преимущества коммерческих чиллерных систем охлаждения

По сравнению с блочными холодильными установками, обычно используемыми для охлаждения коммерческих объектов, чиллерные системы обладают рядом ключевых преимуществ.

  • Работают с более высокой энергоэффективностью.
  • Вода обеспечивает лучшую теплопроводность, чем воздух.
  • Их оборудование имеет более длительный срок службы, обычно более 20 лет по сравнению с 15 годами.
  • Ими легче управлять.
  • Они позволяют более эффективно использовать пространство для установки.

Существуют различия между двумя разными типами коммерческих чиллеров, которые делают один выбор лучше другого в зависимости от области применения.

  • Коммерческие чиллеры с водяным охлаждением обычно используются в средних и крупных зданиях, в то время как коммерческие чиллеры с воздушным охлаждением более популярны в малых и средних зданиях.
  • Коммерческие чиллеры с водяным охлаждением обеспечивают более стабильную и энергоэффективную работу, чем чиллеры с воздушным охлаждением, и системы обычно служат дольше, поскольку обычно устанавливаются в помещении и защищены от непогоды.
  • Чиллеры с водяным охлаждением занимают больше места, чем чиллеры с воздушным охлаждением.
  • Чиллеры с воздушным охлаждением дешевле в установке и обслуживании по сравнению с чиллерами с водяным охлаждением.

Коммерческие чиллеры для объектов в Атланте

Коммерческие чиллеры являются эффективным вариантом охлаждения для больших и малых коммерческих объектов. Выбор подходящего оборудования может быть сложным, поэтому работайте с коммерческим специалистом по HVAC, который хорошо разбирается в этих специализированных системах.Estes Commercial предоставляет услуги по установке, ремонту и техническому обслуживанию коммерческих чиллеров и систем водяного охлаждения на всей территории Атланты. Чтобы запланировать обслуживание, пожалуйста, свяжитесь с нами сегодня.

Повышение эффективности чиллера за счет уменьшения подъемной силы

Неэффективные чиллеры могут создать реальную финансовую проблему в теплое время года, и не только потому, что вы больше используете оборудование. Избыточная подъемная сила может расходовать энергию HVAC, даже если вы этого не осознаете.

Лифт относится к разности температур горячей воды, выходящей из конденсатора, и холодной воды, выходящей из чиллера для циркуляции по зданию.

Другими словами, подъем показывает, какую работу должен выполнить компрессор чиллера, чтобы избавиться от тепла и охладить хладагент до желаемой температуры. Меньшее усилие компрессора означает, что ваш чиллер потребляет меньше энергии, что в конечном итоге экономит ваши деньги.

Понимание чиллера

По-настоящему понять лифт означает сначала понять основы того, как чиллеры обмениваются теплом, чтобы охлаждать ваше здание.

Возвратная вода здания поступает в испаритель, где охлаждается жидким хладагентом, объясняет Брант Холеман (на фото) , инженер-механик и координатор по вводу в эксплуатацию компании RTM Engineering Consultants.Хладагент поглощает тепло из воды, и охлажденная вода циркулирует в вашем здании, чтобы охладить его.

[См.: Тенденции: Индивидуальное управление HVAC ]

Тем временем нагретый хладагент испаряется в компрессоре, который сжимает пары хладагента обратно в жидкость и направляет его в конденсатор.

Конденсатор охлаждает жидкий хладагент посредством процесса отвода тепла, который зависит от наружных вентиляторов и змеевиков для чиллеров с воздушным охлаждением, градирни или сухого охладителя для агрегатов с водяным охлаждением.Конденсатор использует расширительный клапан, чтобы регулировать количество холодного хладагента, выбрасываемого в испаритель для удовлетворения ваших потребностей в охлаждении.

Подъем определяется путем вычитания температуры охлажденной воды, поступающей в ваше здание (обычно 42-46 градусов по Фаренгейту), из температуры воды, выходящей из конденсатора для охлаждения градирней или вентиляторами (обычно около 85 -95 градусов по Фаренгейту). По словам Хоулмана, подъемная сила может варьироваться от 5 до 50 градусов по Фаренгейту в зависимости от оборудования и условий проектирования.

Термин подъем также может использоваться для описания рабочего давления чиллера вместо его температуры.

«Обычные потери энергии в чиллере связаны с небольшими дополнительными потерями от различных компонентов, из которых состоит чиллер, но самая большая из них — это избыточная подъемная сила», — объясняет Хоулман. «Это может быть связано с первоначальным проектным планом, или, возможно, вы не используете чиллер в полной мере, потому что у вас есть определенные организационные цели, или у вас есть уставки, которые вы привыкли использовать на других объектах по привычке или по старому опыту. эксплуатационные вопросы.Иногда люди снижают температуру охлажденной воды, потому что они пытаются подать самую холодную воду в змеевики для контроля влажности».

Стратегия № 1: Сброс охлажденной воды

Один из способов уменьшить подъемную силу — сбросить температуру подачи охлажденной воды, которая охлаждает ваше здание. Увеличение этого числа всего на 2 градуса по Фаренгейту означает, что ваш компрессор не должен работать так интенсивно и часто, что позволяет экономить энергию, объясняет Хоулман.

[По теме:  3 совета по интеграции более эффективных средств управления HVAC ]

Один из способов сделать это — изменить положение регулирующего клапана охлаждающего змеевика.Клапаны ограничивают поток охлажденной воды через каждый змеевик.

Холеман рекомендует, чтобы стратегия сброса была сосредоточена на том змеевике, который находится в помещении с наиболее критичным спросом на охлаждение — например, в школе во время обеда наибольший спрос будет исходить из столовой, поскольку именно там находится большинство учеников. Увеличьте температуру подачи всего на несколько градусов, затем посмотрите на положение змеевика.

«Что мы собираемся сделать, так это дать команду системе автоматизации здания или системе управления чиллером открыть клапан кафетерия, насколько это возможно. Как только он достигнет 100-процентного положения, мы откроем другие клапаны, чтобы они могли продолжать работать с более теплой водой», — объясняет Хоулман.

[ Технология интеллектуальных датчиков: снижение энергопотребления в системах отопления, вентиляции и кондиционирования воздуха ]

«Если мы используем более теплую воду, нам потребуется больше ее для выполнения той же работы по кондиционированию. В схеме сброса охлажденной воды, подобной этой, вы также хотите установить некоторые верхние и нижние границы. Может быть, вы не хотите, чтобы температура подаваемой воды поднималась до 60 градусов, потому что это не очень хорошо работает для контроля влажности, поэтому вы бы сказали: «Я не хочу, чтобы температура была ниже 42 градусов или теплее, чем 48 или 50.«Все, что имеет смысл для вашего объекта», — говорит он.

Стратегия № 2: Сброс конденсатора

Другой вариант — нацелиться на воду, поступающую в конденсатор, объясняет Хоулман.

«Это сводится к тому, чтобы включить больше вентиляторов или построить большую башню, когда вы только начинаете проектировать», — говорит Хоулман.

«В зависимости от ваших расчетных условий вы можете снизить температуру того, что выходит из конденсатора, но отвести такое же количество тепла.Это будет более эффективно, потому что 80 градусов возвращаются к конденсатору с меньшей подъемной силой. Предполагая тот же расход, если я могу получить более холодную воду из своей градирни, потому что она более прочная или потому что влажный термометр наружного воздуха низкий, я могу снизить эту высоту на 5 градусов. Это меньше работы, которую должен выполнять компрессор».

Программное обеспечение для автоматизации, как правило, позволяет дать указание системе охлаждения увеличить скорость вентилятора или включить большее количество вентиляторов по мере увеличения температуры наружного воздуха по влажному термометру, чтобы компенсировать дополнительное тепло и влажность, добавляет Хоулман.

Было ли это полезно? Посмотрите этот онлайн-курс Buildings Education с Брантом Хоулманом по запросу и получите кредиты CE: Добейтесь лучшего контроля за охлаждением

«Если мы контролируем скорость вентилятора градирни, это не меняет уставку, а просто регулирует скорость вентилятора в зависимости от способности испарять воду в атмосферу», — говорит Хоулман.

Он продолжает: «Если вы находитесь в Майами, вам будет труднее испарять воду в наружный воздух, чем если вы находитесь в горах.Если вы игнорируете влажный термометр наружного воздуха в отношении вашей стратегии сброса, а не скорости вращения вентилятора или работы градирни, а просто температуры, которую вы возвращаете в свой конденсатор, это более совместимо в разных регионах».


Две отобранные статьи для дальнейшего чтения:

Чиллер и градирня: различия между градирней и чиллером — Блог о промышленном производстве

Вопрос «Какая система охлаждения лучше подходит для отвода тепла от жидкости?» часто задают люди, которые собираются купить систему охлаждения для своей компании или предприятия, и они не понимают, что такое чиллер или градирня. Проблема в том, что они не могут распознать функции и области применения чиллера и градирни.

Вам больше не о чем беспокоиться, потому что в этой статье Linquip поможет вам сделать лучший выбор. Читайте дальше, чтобы неясности этого вопроса были решены раз и навсегда.

Чтобы выяснить, какая из этих систем охлаждения лучше соответствует вашим требованиям к охлаждению, мы должны рассмотреть различия и понять, насколько по-разному они работают.

Обе эти системы охлаждения предназначены для практически одинаковых целей.Обе они используются для отвода тепла от жидкости, которая используется в качестве хладагента в крупных устройствах и процессах, таких как агрегаты пищевой промышленности, металлизация, электростанции и т. д. Таким образом, обе эти системы охлаждения выполняют схожие функции. Однако они различаются по режиму работы, в зависимости от их типов, деталей, а также оборудования, которое они охлаждают. В следующих разделах мы собираемся обсудить, чем отличаются эти две системы от чиллера по сравнению с градирней.

Как работает чиллер?

Обычно чиллеры отводят тепло от хладагента, используя воздух вокруг системы или воду в качестве хладагента до того, как он будет передан в окружающую среду.Этот процесс необходим для всего процесса охлаждения. Чиллеры могут быть с воздушным или водяным охлаждением. В чиллерах с воздушным охлаждением горячий хладагент, претерпевающий фазовый переход в газ, подвергается воздействию окружающего воздуха вокруг системы, и воздух охлаждает его и превращает обратно в жидкость. В чиллерах с водяным охлаждением вода для охлаждения и конденсации хладагента обеспечивается градирней.

Как работает градирня?

В предыдущем разделе вы прочитали, что делает чиллер и как работают различные типы чиллеров.В этом разделе, чтобы выяснить, почему мы ставим чиллер, а не градирню, мы пытаемся проанализировать производительность градирен. Градирня представляет собой огромную конструкцию теплообменника, использующую конденсатор для отвода хладагента в градирню для отвода тепла от хладагента. Этот хладагент уже использовался для охлаждения обрабатываемой жидкости или другой конструкции. Весь процесс осуществляется за счет распыления воды и помощи вентиляторов. Вода распыляется на поверхность теплоносителя, а вентиляторы обдувают воздух, отводя от него тепло.

Чтобы найти некоторые другие отличия чиллера от градирни, мы провели несколько сравнений по различным аспектам. Давайте посмотрим на различные типы, основные компоненты, использование и применение, а также энергопотребление каждой из этих систем охлаждения.

Типы a Чиллер и градирня

Для каждой из этих систем охлаждения существует два разных типа: чиллеры похожи на радиаторы и охлаждают хладагент с помощью воздуха или воды. Чиллеры с водяным охлаждением требуют большего обслуживания по сравнению с чиллерами с воздушным охлаждением, но лучшим аспектом чиллеров с водяным охлаждением является то, что они потребляют меньше энергии для работы.

Градирни также бывают двух типов: с естественной и механической тягой. Естественные тяги — это огромные и массивные сооружения, которые обычно ассоциируются с атомными электростанциями. Эти градирни называются естественной тягой, так как процесс отвода тепла происходит за счет естественной конвекции.

Другой тип градирни называется механической тягой. В процессе охлаждения этого типа используются большие вентиляторы, которые втягивают более холодный окружающий воздух в градирню. Окружающий воздух охлаждает хладагент внутри башни, прежде чем он циркулирует по электростанции или любому другому подобному промышленному оборудованию или конструкции.

Каковы основные компоненты?

Основными частями градирни являются насосы, большой бассейн и огромные вентиляторы. В бассейне собирается вода, сбрасываемая из системы охлаждения. Насосы подают воду в градирню, создавая поток воды для облегчения процесса охлаждения. И, наконец, вентиляторы подают окружающий воздух на поверхность сбрасываемой воды, чтобы понизить температуру воды. Чиллер состоит из трех основных частей: компрессоров, конденсаторов и испарителей, которые совместно отводят тепло от хладагента.

До сих пор мы анализировали типы и компоненты чиллера и градирни, чтобы иметь лучшее представление об их отличиях от системы охлаждения. Два оставшихся аспекта — это приложения и энергопотребление, которые различают эти два аспекта.

Применение и использование

Градирни обычно используются для крупномасштабных операций, таких как атомные электростанции, расположенные вблизи рек или озер, заводы по переработке нефти и газа и тепловые электростанции, в то время как чиллеры используются в холодильных, металлических и пластиковых промышленности и многое другое.

Хотя эти две системы охлаждения иногда используются взаимозаменяемо в одних и тех же отраслях и в одних и тех же местах, если вы хотите добиться максимальной эффективности и снизить затраты, крайне важно сочетать правильную систему охлаждения с родственной и конкретной отраслью.

Градирни часто используются там, где требуется сильное охлаждение. Большинство промышленных предприятий, которым требуется непрерывный поток холодной воды, используют градирни в качестве системы охлаждения, в то время как чиллеры используются в небольших приложениях.

Потребляемая мощность чиллера по сравнению с градирней

Как упоминалось ранее, чиллеры оснащены компрессорами и теплообменниками. Таким образом, он потребляет больше энергии по сравнению с потребляемой мощностью вентиляторов и насосов градирен, учитывая их большую охлаждающую способность. Кроме того, чиллеры с водяным охлаждением справляются с работой по охлаждению лучше, чем чиллеры с воздушным охлаждением, и потребляют на 10% меньше энергии, чем чиллеры с воздушным охлаждением, но затраты на обслуживание чиллеров с водяным охлаждением выше.

Комбинация градирен и чиллеров

В зависимости от масштаба вашей отрасли и ее требований к процессам охлаждения у вас есть множество вариантов использования систем охлаждения.Для меньшего применения вы можете комбинировать чиллер с водяным или воздушным охлаждением с небольшой градирней на крыше вашего промышленного здания. Вы также можете использовать чиллер с водяным охлаждением, связанный с градирнями.

Для повышения эффективности процесса охлаждения можно использовать огромный чиллер с массивной градирней. Выбор между всеми этими комбинациями и другими напрямую зависит от вашего бюджета и степени охлаждения, необходимой вашей отрасли. Иногда требуется небольшой центр охлаждения в самом нижнем месте промышленного здания, а иногда требуются гигантские чиллеры с высокой и большой градирней.

Другим определяющим фактором, который может повлиять на ваш выбор, является температура охлаждающей жидкости, которую вы хотите иметь для своего оборудования. Если вам нужна температура от 32 до 30°С, градирни могут себе это позволить, но при температуре ниже 30°С необходимо использовать чиллеры, особенно с водяным охлаждением.

Заключение

То, что вы прочитали в этой статье, представляет собой набор информации о чиллере и градирне. Мы проанализировали эти две системы охлаждения с разных сторон, чтобы понять, какая система охлаждения или любые их возможные комбинации более подходят и эффективны для вашего применения и использования.

Очень важно понимать разницу между доступными вариантами, чтобы выбрать лучший. Мы хотим, чтобы вы знали, если у вас все еще есть неясности по этой теме, вы можете поделиться своими вопросами с нашими экспертами в Linquip. Все, что вам нужно сделать, это зарегистрироваться сейчас, и наши специалисты готовы ответить на ваши вопросы и дать вам совет. Более того, если у вас есть опыт использования чиллеров и/или градирен, или есть мнения на эту тему, вы можете поделиться ими с нами в комментариях.Надеюсь, вам понравилось читать эту статью.

Как работает чиллер? — TEKNOTEK

Знание того, как работает чиллер, поможет вам решить, какую систему охлаждения вы хотите установить в своем проекте.
Первый ответ на вопрос о том, как работает чиллер, заключается в том, что существует два разных принципа работы: воздушное охлаждение и водяное охлаждение. При покупке чиллеров необходимо учитывать размер места, где будет установлена ​​система, энергопотребление, наличие персонала для обслуживания, желаемые значения охлаждения, требуется ли отопление и охлаждение в помещении или нет.

Как работает промышленный чиллер ?

Прежде всего, поговорим о модели воздухоохладителя. В этой системе воздушное охлаждение используется как естественное или с вентилятором. Если естественного потока воздуха недостаточно для охлаждения детали без увеличения поверхности, к детали необходимо добавить охладитель, который увеличивает теплопередачу и снижает температуру детали за счет поглощения тепла от детали. Если требуется дополнительное охлаждение, добавляется вентилятор, чтобы увеличить поток воздуха над чиллером и позволить большему количеству тепла проходить через воздух.Системы воздушного охлаждения не требуют дополнительного оборудования, а системы водяного охлаждения требуют некоторого дополнительного оборудования.
Однако, хотя потребление энергии на единицу продукции низкое, общее потребление энергии в данной области выше, чем у систем водяного охлаждения. Хотя площадь поверхности увеличивается, противодавление воздуху, нагнетаемому вентилятором, увеличивается по мере увеличения размера и веса чиллера. По мере роста вентиляторов сам вентилятор и монтажные детали приводят к реакции в функции охлаждения.

Охладитель воды

При выборе водяного чиллера следует учитывать, что он дает лучшие результаты, чем воздушный чиллер. Поскольку он имеет меньший объем жидкости, он может поглощать больше тепла, обеспечивать более постоянный контроль температуры и делать все это тише. Из-за низкой плотности чиллерных систем они могут выдерживать меньшую температуру на единицу веса с точки зрения воздухо- и теплопроводности.
Например: При использовании воздуха вам необходимо пропускать 0,5 м3 воздуха в минуту через чиллер, чтобы увеличить мощность 103 Вт тепла до максимальной температуры 10 °C.Когда теплоносителем является вода, достаточно пропустить через чиллер 0,144 литра воды в минуту.
Если вы думаете, какую модель чиллера купить, вы должны учитывать недостаток высоты над уровнем моря при воздушном охлаждении. Вы можете выбрать системы водяного охлаждения, потому что они работают так же, как и при подъеме над уровнем моря.
Если вы говорите, как выбрать чиллер, вы должны также сравнить звук, который они издают при работе. Системы водяного охлаждения представляют собой более комфортную рабочую среду с меньшим количеством шумоизолирующих устройств.Поскольку скоростной насос перекачивает небольшое количество жидкости, звук низкий. Дистанционное расположение рециркуляционного насоса, радиатора и вентилятора также уменьшает общий объем. Поэтому выгоднее будет выбрать модели водяного чиллера.

Центробежные чиллеры с воздушным охлаждением | Как работает чиллер

В этой статье описываются минимальные требования к собранным на заводе центробежным чиллерам с воздушным охлаждением, включая двигатель компрессора, пускатель двигателя, систему смазки, испаритель, конденсатор, элементы управления, а также соединительные трубопроводы и электропроводку.

Как работает чиллер?

Конденсатор с воздушным охлаждением использует окружающий воздух для охлаждения и конденсации горячего газообразного хладагента обратно в жидкость . Он может быть расположен внутри чиллера или удаленно снаружи, но в конечном итоге он отводит тепло от чиллера в воздух . Ресурс от ThermalCare.

Как работает чиллер? Центробежные водоохладители с воздушным охлаждением

Центробежные водоохладители с воздушным охлаждением

Предоставленные документы

Данные о продукте должны включать хладагент; номинальные мощности; транспортировочный, установленный и рабочий вес; сертифицированные габаритные чертежи, соединения трубопроводов, комплектующие; и аксессуары для каждой указанной модели.

Магазинные чертежи:

а. Схемы подключения с указанием силовой, сигнальной и управляющей проводки. Схемы подключения должны различаться между проводкой, установленной производителем, и проводкой, устанавливаемой на месте.

б. Требования к доступу к другим работам, включая рабочие зазоры к механическим органам управления и электрическому оборудованию.

в. Сертификация производительности в соответствии с ARI 550.

Для центробежных водоохладителей с воздушным охлаждением должны быть представлены данные по эксплуатации, установке и техническому обслуживанию, включая руководства по эксплуатации, установке и техническому обслуживанию.

Обеспечение качества
  1. Электрические компоненты, устройства и принадлежности должны быть перечислены и маркированы в соответствии со статьей 100 NFPA 70 испытательным агентством, приемлемым для компетентных органов, и иметь маркировку для использования по назначению.
  2. Конструкция чиллера, конструкция, испытания на герметичность и установка должны соответствовать стандарту ASHRAE 15.
  3. Чиллеры должны соответствовать стандарту ASME BPVC: раздел VIII для конструкции и испытаний сосудов высокого давления испарителя и конденсатора.Чиллеры должны иметь маркировку ASME.
  4. Чиллеры должны соответствовать ул. 1995.
  5. Чиллеры должны соответствовать NFPA 70.
  6. Чиллеры должны быть оценены в соответствии с ARI 550.
  7. Чиллеры должны быть проверены на фабрике следующие:

а. Уровень звуковой мощности в соответствии с ARI 575

b. Рабочие характеристики центробежного чиллера в соответствии с ARI 550 и ASHRAE

Корпус

Внешний корпус должен представлять собой стандартный корпус оборудования изготовителя с коррозионностойким внешним покрытием и со съемными дверцами или панелями для обслуживания и осмотра.

Компрессоры
      • Компрессоры должны иметь чугунный корпус с высокопрочным рабочим колесом из литого алюминиевого сплава на валу из углеродистой или кованой стали; статически и динамически сбалансированный компрессорный агрегат; и испытание на превышение скорости при 120 процентах от проектной рабочей характеристики
      • Регулирование производительности компрессора должно осуществляться с помощью регулируемого блока входных направляющих лопаток для стабильной работы без помпажа, кавитации или вибрации во всем диапазоне дросселирования от полной нагрузки до 20
      • Масляный насос должен быть объемным, погружным насосом с нагревателем, сетчатым фильтром и смотровым стеклом
      • Чиллер должен поставляться с полной рабочей заправкой хладагента, не содержащего хлорфторуглеродов, и масла.

    Охладитель жидкости
      • Охладитель должен иметь кожухотрубную конструкцию с хладагентом, полностью заключенным в корпус, и водой в трубах.
      • Материал корпуса должен быть из листовой углеродистой стали.
      • Трубы должны быть бесшовными, с внешним оребрением, индивидуально заменяемыми трубками; расширены в трубные доски.

    а. Материалом должна быть медь, медно-никелевый сплав 90/10 или титан в соответствии с конкретными требованиями проекта.

    б. Внутренняя отделка должна быть гладкой или усиленной.

    в. Внешняя отделка должна быть гладкой или усиленной.

      • Водяные камеры должны быть стандартными, съемными, из углеродистой стали, с вентиляционным и дренажным соединениями
      • Рабочее давление хладагента должно быть 2070 кПа
      • Рабочее давление со стороны воды должно быть 40 кПа.
      • На испаритель, линии всасывания и другие поверхности, где может образоваться конденсат, должна быть установлена ​​изоляция с гибкой эластомерной изоляцией толщиной не менее 13 мм.
      • Сброс давления должен осуществляться с помощью хрупкой углеродистой разрывной мембраны или одного или нескольких предохранительных клапанов с возвратной посадкой подпружиненного типа.

Condenser
            • Condenser Construction Constructs Constract должны быть конструкция оболочки и трубки с водой, заключенным в трубки и хладагент, заключенные в SHEL
            • Материал оболочки должен быть углеродистой сталь PL PL
            • конденсатор должны быть бесшовными, с внешним оребрением, индивидуально заменяемыми трубками; расширены в трубные доски.
            • Материал должен быть из меди, медно-никелевого сплава 90/10 или титана в соответствии с требованиями конкретного проекта.
            • Внутренняя отделка должна быть гладкой или усиленной c. Внешняя отделка должна быть гладкой или усиленной.
            • Водяные камеры должны быть стандартными, съемными, из углеродистой стали, с вентиляционным и дренажным соединениями
            • Рабочее давление хладагента должно составлять 2070 кПа
            • Рабочее давление со стороны воды должно составлять 1040 кПа.
            • Сброс давления должен осуществляться с помощью одного или нескольких подпружиненных предохранительных клапанов с возвратной посадкой.

          Блок продувки

          Блок продувки должен откачивать блок, охлаждаемый воздухом, водой или хладагентом, с автоматическим управлением для удаления и отделения неконденсируемых компонентов и возврата хладагента в охладитель.

          Панель управления

          Панель управления должна быть стандартной микропроцессорной системой управления чиллером производителя; блока или выносного монтажа, с заводской проводкой с одноточечным подключением к сети и отдельной цепью управления.

          Дисплей состояния должен включать следующие условия:

          6
          1. Дата и время
          2. Операция или статус тревоги
          3. Часы работы
          4. Ввод температуры охлажденной воды
          5. Оставление охлажденных Температура воды
          6. Эвапоратор температура хладагента
          7. Конденсатор температура хладагента
          8. температура подачи нефти
          9. температура масла
          10. % мотор Imperage
          11. 5

          Функции управления должны включать следующие :

          а.Ручной или автоматический график включения и выключения

          b. Температура охлажденной воды на выходе и входе, контрольные точки и предел нагрузки двигателя

          Следующие условия должны отключить чиллер и потребовать ручного сброса:

            1. a. Испаритель низкого давления
            2. b. Низкотемпературный испаритель
            3. c. Низкий расход масла
            4. d. Низкое давление масла
            5. e.Высокая температура масла
            6. f. Высокая температура подшипника
            7. g. Высокое давление конденсатора
            8. ч. Высокая температура нагнетания компрессора
            9. i. Нет или низкий расход охлажденной воды
            10. j. Неисправность датчика или цепи обнаружения
            11. k. Потеря связи с процессором
            12. l. Неисправность стартера
            13. м. Увеличенный импульс компрессора

          Пускатель двигателя

          Регуляторы мощности должны быть комбинированными и отключаться с пуском по схеме «звезда-треугольник» (звезда-треугольник), полупроводниковым или пуском поперек линии.

          Защита двигателя должна включать:

            1. a. Высокая температура обмотки
            2. b. Защита от перенапряжения
            3. c. Защита от пониженного напряжения
            4. d. Неисправности в распределении электроэнергии, в том числе обрыв фазы, асимметрия фаз и перепутывание фаз. e. Защита от перегрузки по току

          Защита от вибрации

          Защита от вибрации должна обеспечиваться прямой изоляцией и либо резиновыми опорами с минимальным отклонением 6.4 мм или защемленные пружинные изоляторы с минимальным прогибом изоляторов 19 мм.

          Нравится:

          Нравится Загрузка…

          Как работает промышленный чиллер?

          Как работает промышленный чиллер?

          Промышленные чиллеры

          применяются в пивоварне, производстве напитков, молочной, лазерной, медицинской и других отраслях промышленности. Промышленные чиллеры обеспечивают охлаждение вашего оборудования во время обработки.

          Принцип работы гликолевого чиллера заключается в том, что непрерывный поток хладагента подается на холодную сторону испарителя при заданной температуре.Затем чиллер направляет охлажденную жидкость по технологическому процессу для отвода тепла от оборудования и концентрации его на обратной стороне. В этой статье мы расскажем больше о принципе работы водяного чиллера, включая основные компоненты водяного чиллера для кондиционирования воздуха и различные этапы процесса охлаждения.

          Основные компоненты охладителя воды

          Независимо от того, какой тип чиллера требуется для вашего проекта, каждая модель будет содержать следующие компоненты, помогающие поддерживать процесс охлаждения:

          Испаритель. Расположенный между расширительным клапаном и линией всасывания, соединенной с компрессором, паяный пластинчатый или высокоэффективный бак или кожухотрубный испаритель служит центральной ступицей для начала цикла охлаждения.

          Компрессор — Компрессор сжимает газ низкого давления из испарителя и преобразует его в газ высокого давления перед входом в конденсатор.

          Конденсатор — Конденсатор расположен между компрессором и расширительным клапаном, имеет два варианта: с воздушным охлаждением и с водяным охлаждением, и может конфигурироваться отдельно. Узнайте больше о разнице между чиллерами с воздушным охлаждением и чиллерами с водяным охлаждением на нашем сайте.

          Расширительный клапан — Электронный расширительный клапан (EEV) использует шаговый двигатель, который помогает точно позиционировать клапан для строгого контроля перегрева.

          Различные этапы процесса охлаждения чиллеров с мгновенной охлаждающей водой

          Испаритель, компрессор, конденсатор и расширительное устройство чиллеров подвергаются термодинамическим процессам во время охлаждения. Следующие четыре этапа обобщают, как система кондиционирования воздуха чиллера завершает работу:

          Этап 1 — Во-первых, испаритель чиллера действует как теплообменник, где он собирает технологическое тепло и передает его холодному жидкому хладагенту в модульном чиллере.Затем технологическое тепло заставляет хладагент кипеть, превращая его из жидкости низкого давления в газ низкого давления. При этом снижается температура технологического теплоносителя.

          Ступень 2 — Затем газ низкого давления поступает в компрессор, основной задачей которого является повышение давления паров хладагента на выходе до температуры, достаточной для выделения тепла в конденсаторе.

          Ступень 3 — В конденсаторе пары хладагента возвращаются в жидкость.Окружающий воздух или вода конденсатора будут забирать тепло из процесса преобразования пара в жидкость, в зависимости от того, используете ли вы чиллер с водяным охлаждением с воздушным охлаждением или чиллер с водяным охлаждением.

          Этап 4 — Заключительный этап процесса охлаждения: жидкий хладагент поступает в расширительный клапан, измеряется перед входом в испаритель, и цикл охлаждения повторяется снова.

          При исследовании технологического охлаждения обращайте внимание на следующие ключевые особенности, которые помогут вам добиться максимальной функциональности и производительности:

          — Исполнение промышленной прочности

          -Постоянный контроль температуры

          — Полный год работы

          -Мощность модуляции

          -Индивидуальный контроль

          -Энергоэффективность

          -Надежность

          .

Добавить комментарий

Ваш адрес email не будет опубликован.

*
