Как работает спринклер: Как работает спринклер? (видео) / Видео / Pozhproekt.ru

Содержание

Страница не найдена — proffidom.ru

Противопожарные преграды

Противопожарные ворота – это разновидность преград на путях распространения пожара, нормируемые по НПБ. Без

ГОСТ

Скачать: ГОСТ Р 53260-2009.pdf

СП и СНиП

Скачать: СП 232.1311500.2015.pdf

ГОСТ

Скачать: ГОСТ Р 53961-2010.pdf

Системы пожаротушения

Современные производственные, жилые и общественные здания немыслимы без разветвленной системы линий электропитания и применения

Дымоудаление и вентиляция

Пожар в закрытом помещении, особенно производственном или складском, где находятся различные материалы и сырье,

Страница не найдена — proffidom.

ru

Противопожарные преграды

Среди противопожарных устройств и приспособлений автоматические противопожарные шторы отличаются компактностью, эффективностью применения и быстротой

ГОСТ

Скачать: ГОСТ 9923-80.pdf

ГОСТ

Скачать: ГОСТ 30379-2017.pdf

НПБ

Скачать: НПБ 191-2000.pdf

Огнетушители

Воздушно-пенные огнетушители имеют узкое назначение, но для разрешенных классов возгораний эффективны. От ОВП надо

ГОСТ

Скачать: ГОСТ 2. 601-2013.pdf

Спринклеры | Agrodrip

Выбор нужной модели спринклера

Подбор оптимальной модели спринклера для ваших нужд — занятие непростое, требующее четкого представления, что и как вы хотите поливать.

На что следует обратить внимание:

Необходимость сплошного полива. Спринклеры поливают не выборочно, а всплошную! Если Вам нужен точечный полив, в этом случае, лучше использовать капельное орошение.

Площадь. Исходя из общей площади и схемы участка, определяется необходимое количество и схема расстановки спринклеров.

Конфигурация участка. В некоторых случаях удобнее использовать спринклеры, которые поливают секторно, и устанавливать их на границах участка.

Источник воды. Для нормальной работы спринклеров необходимо определенное давление воды, а так же дебит источника, то есть пропускная способность вашей системы водообеспечения. Рассчитывайте количество спринклеров таким образом, чтобы воды и ее давления хватило для их нормальной работы.

Орошаемые культуры. Если Вы поливаете растения с нежными листьями, или к примеру цветы с нежными лепестками, подбирайте спринклеры, дающие «мязкую струю», обычно это миниспринклеры с хорошим распылением, небольшим расходом воды и небольшим или средним радиусом распыления.

Динамический спринклер серии 700

Динамические спринклеры серии 700 это защищенные от насекомых, круговые оросители с диаметром увлажнения 2.0-5.5 м. с небольшим диаметром одинакового размера капель.
Работает без образования тумана.
Спринклер серии 700 работает на динамическом принципе, который обеспечивает самоочистку и уменьшает отложения солей на внутренней поверхности.
Когда подача воды прекращается, головка распылителя опускается в корпус закрывая рабочее отверстие и предохраняя тем самым спринклер от проникновения насекомых, которые могут засорить его.


Спринклеры серии 700 могут быть смонтированы вниз, чтобы уменьшить диаметр увлажнения.

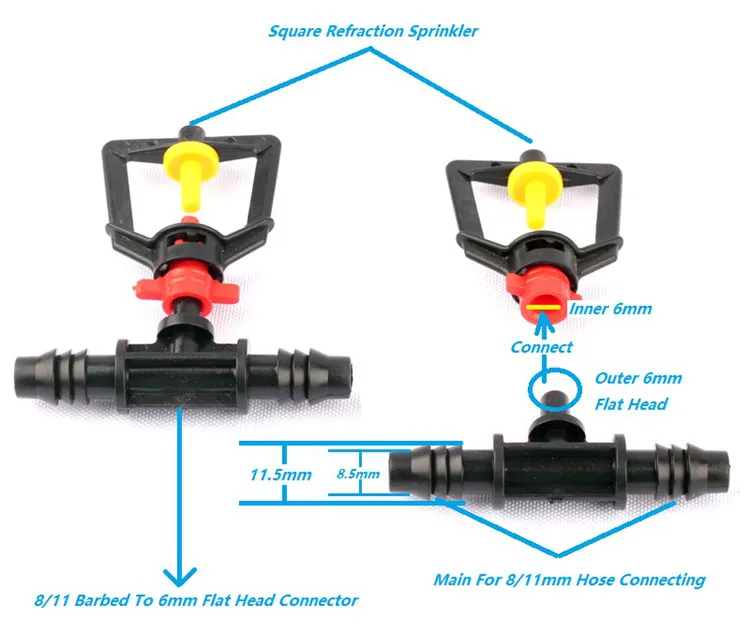

Миниспринклеры серии 831, 861

Эти модели рассчитаны на орошение круга большого диаметра, вплоть до 9 метров. Такие спринклеры успешно применяются для орошения садов, имеющих крупные деревья с большой кроной. Эти спринклеры также успешно применяются для сплошного орошения в питомниках, теплицах, при выращивании саженцев. Схема установки — 5 х 5 метров. Они также применяются для систем защиты от мороза и охлаждающих систем в теплицах. Работу минисплинклера в действии смотрите на видео.

Спринклерная система пожаротушения принцип. Как работает спринклер

Основным элементом этой системы является спринклер – распыляющее устройство, использующее воду, находящуюся под большим давлением. Оно вмонтировано в систему трубопроводов и, как правило, размещается на потолке в тех помещениях, которые надо защитить от опасности пожара. Контролируется и управляется система посредством многочисленных датчиков, которые реагируют как на признаки задымления, так и на аномальное повышение температуры.

В случае опасности пожара сигналы о ней поступают от датчиков в блок управления, который и запускает работу спринклера. Но его запорный элемент может быть разрушен только под действием высокой температуры. В дежурном режиме входное отверстие спринклерного оросителя закрыто специальным клапаном-запором. Эти затворы могут быть разрушены не везде, а только в тех установках, которые подверглись действию высоких температур, что позволяет применять систему для тушения локальных очагов пожара, не заливая водой те помещения, где температура в норме. На первый взгляд это, конечно, очень удобно, но в некоторых скорость срабатывания спринклера может существенно отличаться от скорости распространения пожара, что является одним из самых существенных недостатков работы такой системы.

Эффективность работы спринклерной системы вполне сопоставима с тем, как работают системы порошкового пожаротушения.

Недостаток спринклерной системы пожаротушения

К плюсам спринклерной системы пожаротушения относится невысокая стоимость оборудования, установки и эксплуатации. Но к ее работе имеются нарекания, касающиеся инерции срабатывания. При низком уровне потолков (до 5-7 м) и значительном первичном повышении температуры спринклеры срабатывают оперативно. Однако в помещениях с высокими потолками и пожаром, первой стадией которого является низкотемпературное тление, характеризующееся незначительным выделением тепла, спринклеры просто не срабатывают вовремя, допуская развитие процесса до значительного повышения температуры, сопровождающегося и значительными разрушениями.

Сегодня на рынке систем противопожарной безопасности есть и другие устройства, использующие в своей работе дренчерный способ, в котором огнетушащая смесь сразу распыляется на значительной площади, заведомо большей, чем площадь начавшегося возгорания. В результате, системы, действующие по такому принципу, отличаются быстротой срабатывания и высокой эффективностью, гарантируя устранение пожарной опасности в самом зародыше. Но к недостаткам дренчерных систем можно отнести то, что ущерб от их работы, порою, сопоставим с уроном, нанесенным огнем.

В СНИПах, регламентирующих нормы и правила проектирования систем пожаротушения, не устанавливаются конкретные технические требования по проектированию и принципу действия подобных установок. Поэтому одни производители спринклерных систем пожаробезопасности работают в направлении снижения их тепловой инерционности, а другие пытаются найти компромиссное решение между спринклерной и дренчерной установками пожаротушения, сочетающее в себе преимущества каждой из них.

Современные спринклерные системы пожаротушения

Для снижения цены и облегчения монтажа, в современных спринклерных системах применяются пластиковые трубы, а для повышения эффективности – системы управляемого пожаротушения, в которых реализованы оптимальные алгоритмы функционирования на основе анализа характера пожара и его развития. Работа таких систем по-прежнему основывается на использовании спринклерных оросительных установок, но оснащенных возможностью принудительного пуска.
Для повышения эффективности в современных спринклерных системах пожаротушения целесообразно иметь возможность снятия запорного клапана с пролонгацией принудительного пуска до момента, когда это необходимо.

Инициирующее устройство для управляемого пуска может иметь различные конструктивные и технические воплощения, но его основным назначением является обеспечение локального разогрева запорного клапана для активации оросительной сплинклерной системы. Среди технических решений, которые уже нашли свое воплощение в спринклерных системах нового поколения, можно назвать электронагревательные контактные элементы: нити накаливания и резисторы, газовые генераторы и фотоустройства с высоким тепловыделением.

На рынке новейших систем пожаротушения, отличающихся высокой надежностью и эффективностью, которые можно устанавливать не только в общественных местах и промышленных зданиях, но и в квартирах или частных домах, представлены разработки как отечественных, так и зарубежных компаний. В предлагаемых ими спринклерных системах управляемого пуска используются электрорезисторы или газогенерирующие устройства, играющие роль инициаторов работы оросителя.

В местах, где возможно возникновение возгорания, часто используются системы автоматического пожаротушения. Они позволяют оперативно среагировать на пожар и быстро потушить его ещё до нанесения серьезного ущерба окружающим предметам или людям. Одним из популярных решений служит дренчер — ороситель открытого типа, включающийся по сигналу побудительной системы.

    Показать всё

    Описание системы

    Главная задача автоматической системы пожаротушения — ликвидация очага возгорания и предотвращение дальнейшего распространения огня. Как правило, она устанавливается в тех местах, где угроза подобного события довольно высока, а быстрый доступ к помещению невозможен — оно изолировано от остальных или находится далеко. Из-за удобства и высокой степени надёжности многие современные здания оснащаются подобными установками.

    Основной принцип работы дренчерной системы пожаротушения — это распыление рабочего огнетушительного вещества по всей площади помещения. Форсунки, через которые выходит эта субстанция, не защищены плавкими замками, поэтому процесс тушения начинается только после ручного включения или срабатывания пожарной сигнализации.

    Впечатляющее испытание системы пожаротушения

    Область использования

    Применяются подобные системы и в жилых помещениях, и в коммерческих фирмах, и на производстве. Их установка рекомендована в обширных по площади местах, заставленных техникой больших размеров, шкафами или другими крупногабаритными предметами. В таких условиях бороться с огнём вручную нелегко, и более успешно с работой справится дренчерная установка пожаротушения.

    Кроме того, дополнительным фактором может стать повышенная взрывная или пожарная опасность на предприятии. В число таких мест входят:

    Принцип работы

    Устройство такой системы довольно простое, а работает она эффективно. Основные этапы её работы:

    Распыление жидкости происходит по всей площади помещения, что не позволяет огню продвинуться дальше и помогает потушить все источники возгорания. Главная задача такого мелкодисперсного пожаротушения — охлаждение предметов ниже температуры возгорания материала, из которого они сделаны.

    Спринклерная система

    Типы побудительных установок

    Чтобы дренчерное пожаротушение сработало, на него должен быть подан сигнал со специальной побудительной установки. Эти системы бывают различных видов:

    Как правило, в дренчерной системе используются два источника воды. Первый из них нужен для наиболее интенсивного тушения пожара в первые десять минут после его обнаружения, а второй — для последующего тушения в течение часа после возгорания. При этом нормы расхода воды составляют от 0,1 до 0,3 литра в секунду на один квадратный метр площади.

    В тех местах, где возгорание способно привести к опасным последствиям, применяется водяная дренчерная завеса. Она отгораживает место, где произошёл пожар, от всех остальных площадей, отделяя его стеной из воды. Благодаря этому огонь не может распространиться дальше и остаётся в рамках ограниченного пространства.

    Длительность работы такой завесы зависит от мощности. Чтобы система эффективно работала, дренчеры нужно установить во всех дверных проёмах. Для создания завесы нужно располагать дренчерные устройства на расстоянии в два метра друг от друга. В дверных проёмах это расстояние снижается до полуметра. Кроме того, подобные системы применяются для повышения огнестойкости стен. При этом устанавливаются нитки с оросителями, расположенные не более чем в полуметре от каждой стены.

    Испытание спринклерной системы системы пожаротушения

    Есть две основных и дренчерная. Отличия между ними сначала могут казаться несущественными , но они всё же есть:

  1. 1. Способ включения. Дренчер имеет головки открытого типа и поэтому срабатывает сразу же после ручного включения или подачи автоматического сигнала о начале пожара. Спринклер оснащён тепловым замком, который разрушается под воздействием высокой температуры. После одного использования этот замок нуждается в замене, так как он ломается окончательно.
  2. 2. Скорость срабатывания. Эта величина обусловлена конструктивными особенностями. Дренчерная система может быть включена уже через полсекунды после начала пожара. Расплавление теплового замка занимает некоторое время, поэтому спринклер срабатывает несколько позже. Но не во всех ситуациях необходимо мгновенное реагирование, поэтому обе эти установки находят свою область применения.
  3. 3. Условия работы. Дренчерное пожаротушение может применяться на объектах с температурой ниже +5 градусов. Спринклерные системы способны работать при экстремальных температурах, но водяные установки применяются только в помещениях с положительным температурным режимом.
  4. 4. Назначение. Дренчерные установки лучше всего использовать для тушения огня по всей площади помещения, а спринклерные — только на определённом ограниченном участке.


у них есть и другие достоинства:

Для оптимальной работы дренчерного пожаротушения лучше всего использовать разные типы сенсоров и настроить сигнал тревоги на срабатывание их всех вместе. Так удастся исключить ложную тревогу, которая высока в помещениях с естественным задымлением.

Правила монтажа

Перед установкой системы нужно рассчитать, сколько воды понадобится для пожаротушения. При этом следует учитывать, какие материалы расположены в помещении. Если среди них есть резина или целлюлоза в крупных количествах, то норму воды нужно сразу же увеличивать в три раза по сравнению со стандартной.

Если взять обычное помещение, то для него существуют определённые нормативы. Дренчеры нужно располагать на расстоянии не менее полутора метров от стен и трёх метров друг от друга. Каждый из них может обработать площадь в девять квадратных метров. Устанавливать дренчеры нужно в тех местах, где огонь может перекинуться на соседнее помещение — в дверных и технологических проёмах, на окнах.

Вода, расходуемая при тушении, должна рассчитываться из объёма не менее 0,5 л в секунду на каждый квадратный метр площади. При этом скорость её подачи должна составлять 3 м/с или более, а в распределительных магистралях эта величина доходит до 10 м/с.

Если стоит цель создать водяную завесу, нужно применять дренчеры розеточного типа, диаметр сливного отверстия которых составляет 10, 12 или 16 миллиметров. Лопаточные дренчеры, которые больше подходят для тушения пожаров, имеют диаметр 12 миллиметров.

Все работы по установке должны производиться только профессионалами. В этом случае помещение будет надёжно защищено от всех чрезвычайных ситуаций.

Спринклер… что это такое? Важный элемент системы пожаротушения, ороситель, разбрызгиватель. Вы их иногда даже не замечаете на потолке в торговых центрах или кинотеатрах.

Первые спринклерные установки начали появляться еще в конце 19 века. Об истории происхождения вы можете прочитать в Википедии, а мы расскажем для чего он нужен.

Спринклерная система предназначена для локализации очагов возгорания, уменьшения общеобъемной температуры при пожаре, охлаждения строительных конструкций.

Да, именно, локализации, а не тушения. Хоть установки и называются «Установки пожаротушения», но по факту данные системы еще ни разу не потушили развившийся пожар, а только предотвращали его стремительное развитие. Почему не тушит, а локализовывает? Дело в том, что инерционность срабатывания спринклерной системы далека от идеала. Первоначально при возгорании образуется дым (особенно если это текстиль и древесина), потом уже наблюдается значительное повышение температуры и свечение, которое мы назваем пламенем. Если помещение достаточно высокое, то нужно достаточно времени, чтобы на уровне спринклера образовалась температура достаточная, чтобы термочувствительная колба лопнула и открыла воде путь. За это время пожар начинает распространятся в горизонтальной плоскости. И он всегда будет опережать вскрывающиеся спринклеры, так как граница горения будет за зоной орошения (скорость распространения пожара может быть очень высокой).

Так не всегда, но в большинстве случаев. К тому же интенсивности орошения спринклера не всегда достаточно, чтобы действительно потушить возгорание. Вспомните хоть одно видео с пожара, когда небольшое здание тушат до 10 пожарных расчетов, это при том, что каждый пожарный автомобиль может давать расход воды под 40 л/с.

Почему же закон обязывает оборудовать здания такой малоэффективной системой? Еще с советских времен посчитано, что водяные спринклерные системы экномически эффективны в достаточной степени, чтобы до приезда пожарных подразделений сдерживать высокую скорость распространения пожара. Тем более в замкнутых небольших помещениях спринклеры могут и вовсе подавить возгорание. Срок службы српинклерной системы около 25 лет. Огнетушащее вещество — вода (что само по себе дешево), нет особых сложностей в проектировании и монтаже. Не трудозатратное техническое обслуживание. Поэтому, если посчитать стоимость такой системы на срок ее службы, то в год получается не так уж много, учитывая стоимость предприятия и ущерб от пожара.

Как работает спринклер

Коротко. Ясно.

Температура у колбы спринклера при пожаре достигает (если стоит колба на 57 градусов) 60 градусов Цельсия. Колба — она же замок (заглушка). Колба разрушается. Открывается отверстие в оросителе. В трубопроводе при этом давление 2-4 Атм. Давление не большое, но этого достаточно, чтобы создать в сопле спринклера реактивную струю. Начинается распыление воды, путем ударения компактной части струи по розетке. Давление воды в системе трубопроводов падает. На падение давления реагирует система автоматики, которая подает сигнал на насосы, которые включаются уже в работу на тушение. Основные насосы могут и не включатся, если работает 1-2 спринклера. В создании рабочего давления могут участвовать небольшие подкачные насосы (насосы-жокеи).

Спринклерная система пожаротушения нужна для ликвидирования небольшого локального воспламенения в закрытых помещениях. Данное оборудование полностью автоматизировано. Для активизирования работы устройства нет необходимости в тщательном контроле и непосредственном участии людей.

Принцип действия спринклерных противопожарных средств заключается в срабатывании спринклеров. Данные составляющие конструкцию оборудования оснащены легкоплавкими насадочными приспособлениями. После начинающего этапа возникновения пожарного бедствия подаются огнетушащие средства в центр образования пламени.

Функционирование спринклерной системы пожаротушения возможно лишь при использовании трубопроводных линий, собранных из качественных изделий металлопроката, полностью заполненных водой. В помещениях с постоянной температурой выше нуля градусов, в качестве тушащего средства используется только водные массы.

Спринклерная система пожаротушения соответствует высокотехническим требованиям пожарной безопасности, является наиболее востребованным устройством во время возведения многоэтажных конструкций и массовой застройке.

Спринклерная система пожаротушения — конструкция и монтаж оборудования

Являет из себя соединенную сеть труб оросителями, отверстия которых закрыто термочувствительными колбами, лопающимися в случае возрастания заданного температурного режима. Когда квадратура помещения достаточно большая, то сетка устройств спринклерной системы пожаротушения разветвляется на индивидуальные сектора, монтируя на каждом участке автономный клапан звукового оповещения.

Устранение возгорания осуществляется путем вскрытия определенного количества разбрызгивателей. Их роль выполняют спринклеры, а также подача воды с помощью раздробленных струй непосредственно к центральному месту возгорания.

Как правило, головки спринклеров раскрываются за 2-3 минуты, при этом водный уровень доходит до водопитательного оборудования. Далее контролирующий оповестительный механизм активизирует противопожарные насосные приспособления, которые производят закачку необходимого объема водной массы, для борьбы с огнем.

Если в здании поддерживается минусовой температурный режим, применяют спринклерные механизмы, заполняемые воздушной массой, на определенном уровне. Принцип работы спринклерной системы пожаротушения аналогичен действию системы, наполненной водным составом: от спринклерных устройств до сигнализирующего клапанного устройства, трубы пребывают под напором сжатого воздушного наполнения. Выход воздушного потока, происходит во время получения сигнала от температурного датчика.

Принцип работы спринклерной системы пожаротушения

Сначала спринклерная система пожаротушения пытается сбалансировать напорное действие водопостачателя и общесистемный напор. С этой целью подается некоторый объем воды. После получения данных об отсутствии разницы напорных действий, возвратный механизм блокирует подвижный фиксирующий механизм.

Водооповещающее клапанное устройство совершает подготовительную процедуру к действию: вжимается в соответствующие пазы, в корпусной оболочке системы. Таким образом, рабочее состояние водосигнального клапанного устройства, блокирует подачу водных потоков в выходные отверстия оповестительной системы, до внутренних сигнальных приспособлений.

При правильном выполнении рабочей процедуры оросительного механизма образуется перепадное изменение рабочих напоров водной массы на входных (выходных) клапанных каналах, что способствует работе подвижного фиксатора. Водный наполнитель проходит желоб, который размещен между параллельными клапанами, а после сигнальное отверстие, которое направленно в сторону компенсаторной системы.

Спринклерная система пожаротушения хорошо зарекомендовала себя при борьбе с локальными пожарами. Единственный минус системы в том, что сработавшие (в том числе и в учебных целях) оросители не подлежат ремонту и последующему использованию.

Оросительная головка, вмонтированная в спринклерную установку (сеть водопроводных труб, в которых постоянно находится вода или воздух под давлением). Отверстие спринклера закрыто тепловым замком либо термочувствительной колбой, рассчитанными на температуру 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 260 и даже 343°С. При достижении температуры в помещении определенной величины, замок спринклера распаивается или лопается колба, и вода начинает орошать защищаемую зону. Недостатком такой системы является сравнительно большая инерционность — головки вскрываются примерно через 2-3 минуты после повышения температуры.

Время срабатывания оросителя не должно превышать 300 секунд для низкотемпературных спринклеров (57 и 68°С) и 600 секунд для самых высокотемпературных спринклеров.

История применения

Первые спринклерные установки начали появляться в конце XIX века после того, как англичанин Стюарт Гаррисон в 1864 году разработал спринклер — ороситель . Дальнейшее развитие спринклерных установок связано с именами американцев Генри Пармели и Фредерика Гриннеля. К 1882 году в США на 200 предприятиях было установлено около 200 тыс. спринклерных оросителей конструкции Пармели. В том же году в Англии была смонтирована первая такая установка. В 1902 году Гринел запатентовал констукцию водосигнального клапана.

Спринклер системы Гриннеля. a — короткая трубка диаметром ½ дюйма, ввинчиваемая в водопроводную трубу и закрываемая снизу плоским клапаном b; клапан удерживается рычажком c и подпоркой d. Подпорка d прикрепляется к медной дуге e аппарата с помощью слабого припоя, который плавится при температуре 73 °C

Спринклеры английской системы Гриннель применяются с 1882 года .

В России спринклерные системы пожаротушения появились в девяностых годах XIX века . Благоприятные результаты защиты спринклерными установками заставили обратить серьёзное внимание на этот вид борьбы с огнем. В дореволюционное время акционерные страховые общества признавали влияние спринклерных установок пожаротушения на фабриках и заводах на уменьшение пожарных убытков и не только делали охотно большие скидки со страховых премий при защите спринклерными установками пожаротушения, но и широко финансировали фабрикантов в деле устройства спринклерных сооружений на фабриках и заводах. К началу революции в России насчитывалось около 400 фабрик и заводов, находившихся под защитой установок пожаротушения. После революции производство было налажено на заводе «Русский спринклер». Спринклеры представляли более или менее точное, в смысле размеров отдельных частей, общей конструкции и материалов, воспроизведение спринклеров системы «Гриннель», типа «Матер и Плат», модели 1913-1914 года, отличаясь от последних спринклеров лишь следующими деталями:

В 1925 году завод «Русский спринклер» изготавливал 300 штук спринклеров в день. За период … 1924 годов было изготовлено более 300 тысяч спринклеров. К производству спринклеров также приступило промышленное товарищество «Стерн».

В течение некоторого времени некоторые из производителей спринклеров для удешевления конструкции использовали в качестве уплотнительного материала резиновые прокладки. При этом не было учтено, что с течением времени эластичные свойства резины ухудшаются, и может произойти потеря герметичности. Но самое страшное, что может произойти прилипание резины к уплотняемым поверхностям. Поэтому при пожаре, после разрушения термочувствительного элемента, крышка оросителя остается намертво приклеенной к корпусу и вода из оросителя не поступает. Такие случаи были зафиксированы при пожаре на многих объектах в США. После этого производителями была проведена широкомасштабная акция по отзыву и замене всех спринклеров с резиновыми уплотняющими кольцами. В Российской Федерации применение оросителей с резиновым уплотнением запрещено.

Согласно статистическим данным в случае срабатывании спринклерной установки пожаротушения при пожаре, в 10…40 % случаев пожар был потушен одним спринклерным оросителем, в 80 % случаев пожар тушится при срабатывании не более 10 спринклерных оросителей. Исходя из этого, принимая во внимание площадь, защищаемую одним оросителем (12 м²), определяется площадь, для орошения которой необходим максимальный расход воды спринклерной установки. Для первой группы помещений площадь составляет 120 м² .

Обслуживание

Углубленный спринклерный ороситель

Систему пожаротушения необходимо постоянно поддерживать в рабочем состоянии. Оросители должны регулярно осматриваться на предмет отсутствия механических повреждений, коррозии, повреждения покрытия, преград орошению. Поврежденные оросители подлежат замене. Даже небольшие протечки требуют немедленной замены оросителя. Для этого следует иметь арсенал запасных оросителей и постоянно пополнять его.

Спринклерные оросители, которые подверглись тепловому воздействию продуктов сгорания, превышающему значения предельно допустимой рабочей температуры, подлежат обязательной замене.

Сработавшие спринклерные оросители ремонту и повторному использованию не подлежат. Их надо заменить на новые оросители.

Температуру срабатывания спринклеров можно определить по цвету колбы

Перед заменой установленных оросителей необходимо отключить систему пожаротушения, полностью сбросить давление в трубопроводе, слить воду для водозаполненных систем либо спустить воздух для сухотрубных. Затем следует демонтировать старый ороситель и установить новый, предварительно убедившись в том, что его конструкция, температура и время срабатывания соответствуют указанным в проекте. После замены оросителей следует установить систему пожаротушения в дежурный режим.

Срок службы оросителей составляет 10 лет с даты выпуска. По истечении этого срока оросители подлежат испытаниям или замене.

Ороситель спринклерный горизонтальный AHD204K хром

Оросители этих типов предназначены для открытой установки на стену (оросители общего назначения), а также для углубленной установки в случае использования фасонного цоколя.
Конструктивное исполнение оросителей – розеточное.
Возможно использование со следующими видами огнетушащего вещества – вода, водные растворы.
По направленности потока огнетушащего вещества оросители относятся к полуконцентрическим.
Оросители поставляются без покрытия (бронза) и с покрытием (хром или белый).
Температура окружающей среды: минимальная – -30°С, максимальная – +38°.
Срок службы оросителей при комнатной температуре – 30 лет.


Технические параметры

Резьба присоединения — ½»NPT, внешняя коническая.
Конструкция оросителя представлена на рис.2 и в табл. 1.
Коэффициент расхода: для оросителей с плоской/вогнутой розеткой – 80. Данный коэффициент рассчитывается по формуле Q = K√p, где K=80, P – давление перед оросителем (атм.), Q – расход через ороситель(л/мин).
Каждый спринклерный ороситель испытывается на заводе-изготовителе при давлении 25 атм.
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002. Информация, полученная при поектировании (не предназначена для использования при проектировании), приведена в табл. 2.


Монтаж и эксплуатация

Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.

Внимание!
Нельзя устанавливать спринклеры с видимыми признаками повреждений. Спринклеры нельзя красить, наносить на них какие-либо покрытия и изменять любыми другими способами. Нельзя разбирать и чинить сработавший спринклер – все сработавшие или поврежденные спринклеры подлежат замене на новые с теми же характеристиками.

Внимание!

Внимание!!! Оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия


Комплектность

Оросители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки, по 100 шт. в каждой.

Дождеватели. Спринклеры для полива газонов, цветников деревьев и кустарников..

На сегодняшний день существует множество компаний изготавливающих оборудование для систем автополива. Некоторые занимаются только отдельными комплектующими, другие предлагают весь спектр.

Роторные разбрызгиватели

  • Роторные дождеватели  – лучшее решение для осуществления полива больших площадей.
  • Сектор полива: 40 – 360º.
  • Модели: кустарниковый, 10 см, 15 см, 30 см
  • Радиус: 4,3 – 30,8 м
  • Расход: 0,13 – 18,58 м3/ч; 2,2 – 309,6 л/мин
  • Рекомендуемое давление: 1. 7 – 7,5 бар; 170 – 750 кПа
  • Рабочее давление: 1.4 – 8 бар; 140 – 800 кПа
  • Норма полива: приблизительно 11-19 мм/ч
  • Угол наклона сопла: приблизительно 14º
  • Механизм быстрой проверки сектора полива
  • Смазка водой зубчатой передачи
  • Верхняя регулировка сектора полива

Веерные разбрызгиватели

  • Превосходный полив небольших участков обеспечат веерные дождеватели. Спринклеры  можно установить с регуляторами давления для того, чтобы осуществлять максимально результативный полив.
  • Эти разбрызгиватели распределяют воду одновременно во всех направлениях в пределах определённого сектора полива. Одно из главных преимуществ разбрызгивателей веерного типа — это относительно низкая стоимость. Так же следует отметить возможность взаимозаменяемости форсунок от разных производителей.
  • Сектор полива: 0 – 360º.
  • Модели: кустарниковый, 5 см, 7,5 см, 10 см, 15 см, 30 см
  • Радиус: 2,5 – 9,1 м
  • Расход: 0,04 —  1,22 м3/ч;
  • Рекомендуемое давление: 1 – 7бар; 100 – 700 кПа
  • Норма полива: приблизительно 43 мм/ч
  • Очень крупный сетчатый фильтр
  • Равномерный полив
  • Удобный захват кончика разбрызгивателя для регулировки
  • Верхняя регулировка сектора полива
  • Возможность полива прямоугольных участков.

MP Rotator

  • Отличное решение для участков небольшого и среднего размера.Этот высокоэффективный дождеватель дает возможность достигнуть превосходные результаты и сократить расход воды на 30%.Регулируемый сектор полива и радиус обеспечивают гибкую эксплуатацию.
  • Сектор полива: 45º – 360º.
  • Модели: кустарниковый, 5 см, 7,5 см, 10 см, 15 см, 30 см
  • Модели сопел: МР1000, МР2000, или МР3000
  • Радиус: 2,5 – 9,1 м
  • Расход: 0,036 —  0,964 м3/ч;
  • Рекомендуемое давление: 1,75 – 4 бар; 175 – 400 кПа
  • Норма полива: приблизительно 10 — 13 мм/ч
  • Очень крупный сетчатый фильтр
  • Равномерный полив
  • Удобный захват кончика разбрызгивателя для регулировки
  • Верхняя регулировка сектора полива
  • Возможность полива прямоугольных участков.

Импульсные дождеватели тоже подвижные дождеватели, можно было бы отнести к категории роторных дождевателей, но у них есть отличия: они имеют одно сопло направленное под углом к горизонту, вращение верхней части происходит за счет внешнего «храпового механизма», который получает импульс на вращение от струи воды и «выстреливает» воду с небольшим временным интервалом на заданную область полива. Такими дождевателями можно регулировать сектор полива от 1° до 360°. Радиус по­лива достигает 15 м. Многие садоводы отдают предпочтение именно этому дождевателю, т.к. поливать им удобно любую растительность, однако, для установки такого распылителя необходим хороший напор воды. Импульсные дождеватели, также как и маятниковые используют малый объем водопотребления, но именно поэтому требуется более длительное время для насыщения влаги, по сравнению с другими. Используется для полива больших участков площадью до 500 м2.



К преимуществам данного типа дождевателей можно отнести :

  • неприхотливость и надежность работы в условиях загрязнения,
  • простоту обслуживания и промывки механизма вращения.

К недостаткам дождевателя относятся :

  • шумность («щелкание») при работе,
  • большие по сравнению с роторным дождевателем габаритные размеры.

Системы прикорневого орошения.



Система полива корней RZWS разработана специально для того, чтобы проникать вглубь и обеспечивать здоровый рост корней как у поверхности, так и глубоко под землей. Особенностью RZWS является дизайн, внутри состоящий из заслонок, которые позволяют подавать воду точно в то место, куда требуется, и придающих поливочному цилиндру жесткость, благодаря которой его легко устанавливать.



Системы полива спортивных площадок

В последнее время, огромную популярность во всём мире приобрели системы автоматического полива. Такая популярность объясняется высокой эффективностью, простотой конструкции и неприхотливостью в обслуживании. Повышенным спросом пользуются системы автоматического полива на спортивных объектах.

ФЛООРДИЗАЙН сотрудничает с PERROT (Германия) — бесспорным лидером среди европейских производителей оборудования для полива.

Оборудование Perrot применяется для профессионального полива футбольных и бейсбольных стадионов, полей для хоккея на траве, гольф-полей, различных спортивных площадок и теннисных кортов.

На каждом футбольном мероприятии игровое поле является основным центром притяжения внимания. Трава футбольного поля подвергается экстремальным воздействиям. Поскольку натуральная трава состоит на 80% из воды, то высокоэффективная система орошения является основным условием для идеального и устойчивого травяного покрытия. В последние годы на большинстве прошедших Чемпионатов мира и Европы по футболу принимались решения по использованию профессиональных систем орошения PERROT (Германия).

Основные футбольные арены Германии (Allianz Arena Мюнхен, стадион «Tivoli» Аахен, «Боруссия» Мёнхенгладбах, «Имтех-Арена» Гамбург, и др.), ЮАР (стадион «Moses Mabhida» Дурбан), Польши (Вроцлав, Краков и др.), Украины («Донбасс Арена» Донецк, арена «Львов»), Италии (стадион «Сан Сиро» Милан) и многих других стран мира используют автоматизированные системы полива PERROT.

Привод быстро вращающегося выдвижного спринклера динамичен, как сама игра. Эта технология, использовавшаяся на последних проведенных Чемпионатах Мира и Европы, показала высочайшую надежность и стабильность потока воды Спринклеры системы полива PERROT обеспечивают полный и равномерный полив газона. Максимальная зона полива до 34 м является наивысшей в своем классе.

Основная схема установки предполагает установку от 10 до 18 выдвижных спринклеров LVZR 22 WSVDE по периметру поля и от 2 до 6 выдвижных спринклера RVR 22 VDE в центральной части поля. Качество распределения воды также было подтверждено независимым калифорнийским «Центром оросительных технологий». Идеальное распыление во время полива создает «стену» воды, идентичную естественным осадкам.

Высокое качество поля не должно нарушаться инородными элементами такими как пластиковые крышки спринклеров. Компания PERROT нашла идеальное решение этой проблемы и прячет свои спринклеры под покровом натуральной травы. В итоге поле остается очень ровным, спринклеры не становятся травмоопасными препятствиями для игроков, не видны на поле, не мешают игре, уходу за полем и прокалыванию газона.

Очень высокая скорость вращения этих спринклеров менее 1 минуты служит как для регулярного полива футбольного поля, так и для быстрого увлажнения газона непосредственно перед началом матча или во время перерыва. Быстрое увлажнение поля является очень важным параметром системы в летнее жаркое время, когда газон имеет тенденцию высыхать и начинать желтеть.

Системы полива PERROT превосходно зарекомендовали себя на тренировочных футбольных полях, которые подвергаются более высокой нагрузке, чем игровые арены.

Планируется установка систем полива PERROT на стадионах и тренировочных полях Чемпионата Мира 2018.



Системы полива натуральных полей при использовании стадиона для легкой атлетики

При второстепенном использовании футбольного поля на легкоатлетических аренах рекомендуется устанавливать 8 спринклеров по периметру футбольного поля без установки спринклеров в центральной части поля. На легкоатлетических стадионах во время проведения тренировок и соревнований по метательным дисциплинам (метание диска, молота, копья) есть риск повреждения спринклеров, устанавливаемых в центральной части поля. Поэтому спринклеры PERROT с большим радиусом полива будут наиболее удобными на легкоатлетических аренах.



Системы полива для футбольных полей с искусственной травой

В современном спортивном мире наметилась тенденция использования искусственных газонных покрытий. При кажущихся очевидными преимуществах, у «медали» есть и оборотная сторона. Безусловно искусственный газон более устойчив к механическому воздействию (вытаптыванию), легче меняется, снижает затраты на обслуживание, тем не менее есть одно большое НО. При высокой температуре окружающей среды ( летом в жару), это покрытие требует полива гораздо чаще, чем обычный дёрн. Не потому, что может выгореть, нет, это как раз ему не грозит, а потому, что играть на нем становится не возможно. Искусственный газон нужно увлажнять для охлаждения и улучшения сцепных свойств. Попросту говоря полив — это забота не о газоне, а об игроке. И речь идет не только о комфорте игры, но и о безопасности. Сухой синтетический газон существенно повышает угрозу травматизма. Игроки при скользящих падениях не редко получают сильные ожоги, возрастает нагрузка и на суставы, поскольку покрытие становится жёстче. Дышать, тоже намного тяжелее, поскольку воздух сухой.

Искусственные футбольные поля в 1970-1990-х гг. до появления мягких износостойких нитей из полиэтилена имели относительно жесткие нити из нейлона (полиамида) или полипропилена. Для уменьшения травматизма игроков при падениях и подкатах футбольные поля поливали водой для снижения силы трения кожи игрока и покрытия. Второй фактор полива – на сухих искусственных полях сухой мяч катится дальше, чем мокрый мяч на влажном поле. Существует определенный норматив ФИФА по качению мяча (ball roll) на искусственном поле, и полив поля помогает достичь оптимальных характеристик поля после снижения базовых показателей покрытия с увеличением срока эксплуатации. Третий фактор полива искусственных полей – снижение температуры засыпки резиновой крошки. В летний период на солнце поле может очень сильно разогреваться и приводить к некомфортной игре. На искусственных полях с натуральной засыпкой (смесь кокосовой стружки, пробки и резиновой крошки) полив помогает стабилизировать засыпку.

При использовании системы полива на искусственных футбольных полях устанавливают 6-8 спринклеров PERROT нижнего полива типа VP2М или пушек верхнего полива Р2М с радиусом полива 32-53 м. Наличие спринклеров в центральной части поля, как правило, существенно усложняет процесс эксплуатации поля, а также может привести к повышению травматизма игроков. Время полива искусственного поля составляет от 8 до 15 мин., расход воды 4-10 м3 за один цикл полива искусственного поля при последовательном включении спринклеров, время работы 1 спринклера 2-3 мин.



Управление системой полива

Важнейшим элементом системы полива является цифровой блок управления поливом. Наряду с простым программированием цикла полива каждого спринклера основными характеристиками блока управления являются:

  • возможность программирования 8 циклов орошения;
  • программируемое время работы 1 спринклера от 0 до 99 минут;
  • 3 старта программы в день;
  • 3 программы орошения;
  • установка паузы между включением спринклеров от 0 до 99 сек.;
  • защита от перегрузки на каждом выходе.



Эффективная система полива стадиона складывается из тщательного проектирования, правильно подобранного оборудования, и компетентного профессионального монтажа.

Компания «ФЛООРДИЗАЙН» производит поставку комплектующих и установку «под ключ» систем полива спортивного назначения.



ОБОРУДОВАНИЕ ДЛЯ ПОЛИВА СПОРТИВНЫХ ОБЪЕКТОВ



Выдвижные оросители



PERROT Hydra   |   PERROT LVZ/ RVR   |   PERROT VP2M   |   PERROT VP3   |   PERROT TRITON L

Предлагаем Вам краткий обзор типов предлагаемого поливочного оборудования, во всех спринклерах движущей силой является гидравлическое давление воды, однако, различные типы спринклеров отличаются следующими особенностями:

  Турбинный (роторный) разбрызгиватель PERROT Hydra (Hydra L, Hydra M, Hydra S) является самым современным продуктом в своем классе. Исключительно тихий в работе, позволяет покрывать большой радиус при низком рабочем давлении в подводящей магистрали. Он позволяет снизить нагрузку на Вашу насосную станцию и питающую магистраль и одновременно сократить затраты на электроэнергию.



Маятниковые разбрызгиватели типа PERROT LVZ (LVZA, LVZE, LVZR, RVR) фактически неразрушимы. Их непревзойденная надежность позволяет создать высокоэффективную систему с наилучшим соотношением цены и качества. Они являются стойкими к серой (неочищенной) воде и полностью защищены от случайных сбоев настройки и ошибок в работе.



Выдвижной спринклер PERROT LVZR/ PVR



Область применения:

поля для футбола и гольфа, спортивные площадки



Технические характеристики:

Сопло: 7 — 17,5 мм

Кол-во сопел: 2 и 3 сопла

Рабочее давление: 3 — 7 бар

Радиус полива: 19 — 36,5 м

Расход воды: 4,3 — 27,1 м³/ч

Угол подачи воды: 22°

Подключение: 1 1/2“с внутренней резьбой



Преимущества:
  • Высокая скорость вращения < 1 мин/360°
  • Легкая настройка сектора полива – не требуются специальные инструменты
  • Высокая устойчивость струи воды даже в местах, подверженных воздействию ветра
  • Пластиковая крышка для искусственной травы зеленого или коричневого цвета
  • Модель RVR с чашкой под натуральный газон
  • Особо прочная конструкция, длительный срок службы спринклера
  • Все запчасти заменяемы
  • Все части, включая электромагнитный клапан, могут обслуживаться сверху – отсутствует необходимость раскапывания спринклера
  • Превосходная равномерность распределения воды, сертифицированная Центром технологий полива (CIT)



Доступные версии

Спринклеры полного и настраиваемого сектора полива



  • с гидравлическим клапаном
  • с встроенным электромагнитным клапаном (VAC)
  • с встроенным электромагнитным клапаном и декодером (VDE)
  •

Спринклеры с настраиваемым сектором полива со стандартной установкой сопла

Спринклеры с полным сектором полива со стандартной установкой сопла






Поршневые разбрызгиватели типа PERROT VP2M — наиболее мощные и производительные. Они позволяют равномерно покрывать территорию радиусом более 50м. Столь высокие параметры позволяют размещать их вне игрового поля или покрытия трека в тех условиях, когда этого требуют правила подготовки объекта к соревнованиям.



Современный поршневой привод в закрытом корпусе гарантирует равномерное и почти бесшумное орошение. Возможность регулирования скорости вращения.



Высокотехнологичная форма носика форсунки позволяет добиться оптимальной траектории полета воды и равномерного её распределения на всей дистанции, а также добиться минимизации влияния ветра на равномерность осадков. Огромный опыт и точность проектирования форсунки — залог безошибочной эффективности и точности доставки воды!



Доступные версии:



Корпус:
— зеленая пластиковая крышка
— зеленая крышка с искусственной травой (S)





Тип дождевателя

VP2M




Присоединение

2 1/2″

Высота дождевателя

600 мм

Высота подъема штока

70 мм

Миним. давление

4 бар

Диаметр крышки а Ø

300 мм

Диаметр крышки штока Ø

395 мм



Общая информация:


Выдвижной дождеватель с углом подъема струи 25 °.


Винт, который регулирует распределения осадков. Регулируемая скорость вращения — при давлении 3 бар от 150 сек. до 240 секунд/360, а при давлении 6 бар от 100 сек. до 240 секунд/360.
Дождеватель совместим с электромагнитным клапаном Perrot MVR 3″.



Материал:


Подшипник и скользящая втулка изготовлены из бронзы. Привод -из латуни, пластмассы и нержавеющей стали. Корпус и форсунка сделаны из высококачественного промышленного пластика.



Технические параметры:

Тип дождевателя

VP2M

Диаметр форсунки

16,0 — 26,0 мм

Рабочее давление

4,0 — 8,0 бар

Радиус

32,0 — 53,0 м

Расход воды

22,0 — 75,0 м3/ час







PERROT VP3 — дальнейшее развитие выдвижного спринклера VP2M. К хорошо зарекомендовавшему себя поршневому приводу, добавили встроенный электромагнитный клапан, доработали сопло и расширили набор крышек.



  Выдвижной спринклер PERROT VP3





Область применения:

спортивные площадки и поля с искусственной и натуральной травой, поля для хоккея на траве, ипподромы.



Технические характеристики:

Сопло: 16, 20, 24 мм

Рабочее давление: 4-8 бар

Радиус полива: 34 — 54 м

Расход воды: 26 — 69 м³/ч

Время вращения 180°: от MIN 50 до MAX 120 сек.

Угол подачи воды: 25°

Подключение: 2“ с внутренней резьбой



Преимущества:
  • Возможность полного покрытия спортивной площадки без использования спринклеров в игровой зоне
  • Уникальный закрытый поршневой привод для точного орошения
  • Новая технология сопел для расширенного диапазона полива с меньшим количеством потребляемой воды и высокой равномерностью распределения полива
  • Электрический клапан внутри корпуса для индивидуального управления каждым спринклером в системе. Клапан с оптимизированным потоком и с очень низкой потерей давления
  • Все внутренние части спринклера, включая электромагнитный клапан, могут обслуживаться сверху, без необходимости полного извлечения спринклера



Доступные версии:



Спринклеры полного и настраиваемого сектора полива:



  • без электромагнитного клапана
  • со встроенным электромагнитным клапаном (VAC)
  • с системой Sector Scout (SC)
  • с пластиковой крышкой
  • со специальной крышкой, для покрытия искусственной травой (KR)







PERROT TRITON L



Выдвижной спринклер PERROT TRITON L TM





Область применения:


футбольные поля, поля для гольфа, спортивные площадки, парки, ипподромы.



Технические характеристики:

Сопло: 7 – 17,5 мм

Кол-во сопел: 2 и 3 сопла

Рабочее давление: 3-8 бар

Радиус полива: 19 — 38 м

Расход воды: 4,6 — 28,6 м³/ч

Угол подачи воды: 22°

Подключение: 1 1/2“ с внутренней резьбой



Преимущества:
  • Высокая скорость вращения <1 мин/360°
  • Легкая настройка сектора полива – не требуются специальные инструменты
  • Высокая устойчивость струи воды даже в местах, подверженных воздействию ветра
  • Высокая безопасность эксплуатации благодаря внутренней трубе из нержавеющей стали
  • Установка/съем крышки спринклера не требует инструментов
  • Особо прочная конструкция, длительный срок службы спринклера
  • Все части, включая электромагнитный клапан могут обслуживаться сверху – отсутствует необходимость раскапывания спринклера
  • Возможно ручное управление сверху спринклера
  • Превосходная равномерность распределения воды, сертифицированная Центром технологий полива (CIT)



Доступные версии:

Спринклеры полного и настраиваемого сектора полива:



  • без электромагнитного клапана
  • со встроенным электромагнитным клапаном (VAC)
  • со встроенным электромагнитным клапаном и декодером (VDE)
  • с крышкой, покрытой искусственной травой (S)
  • с крышкой-чашкой для натуральной травы (TC)



Спринклеры с настраиваемым сектором полива со стандартной установкой сопла

Спринклеры с полным сектором полива со стандартной установкой сопла





Высокопроизводительные спринклеры



Водяные пушки PERROT поршневого P2M / P2S типа нашли широкое распространение в сельском хозяйстве и других областях, требующих максимально большого радиуса полива и высокой плотности осадков. Инновационые технологии позволили компании PERROT добиться максимальной производительности и качества распределения влаги.



Область применения — как в сельском хозяйстве так и в охране окружающей среды.
Преимуществами этой новой техники являются: равномерная работа с низкими вибрациями без колебаний, низкий износ даже в непрерывном режиме, с бесступенчатой регулировкой скорости вращения, без шума и небольшой вес.



Самодвижущийся разбрызгиватель

  PERROT РОЛЛКАРТ-V — самодвижущаяся оросительная установка. Используется для зеленых областей крупных размеров, различных спортивных полей, футбольных полей и стадионов. RollcartT-V начинает перемещаться при подаче давления в шланг и медленно перемещается по ровной поверхности вдоль заранее уложенного кабеля. В конце заданной траектории RollcarT-V автоматически останавливает подачу воды и полив. Шланг водоснабжения с диаметром 1 дюйм и длиной минимум 60 м разматывается позади тележки.




Управление


Цифровой контроллер WaterControl



Современный контроль для систем автоматического орошения футбольных полей, теннисных кортов, парков и садов.
Универсальность — прост в эксплуатации.



  • Базовая версия состоит из двух секций
  • Сменные модули, 2-секционные, с возможностью расширения управления к 12 секциям.
  • Три независимые программы.
  • Каждую программу можно запустить четыре раза на протяжении суток.
  • Присоединение для датчика дождя.
  • Возможность подключения внешней станции, чтобы запустить ранее записанную программу.
  • Оптимизация колебания давления в трубопроводах, а также защита от воздействия давления,  в связи с возможностью регуляции времени перерыва между работой каждой    секции.
  • Каждый модуль оснащен конденсаторами для защиты материнской платы перед атмосферными разрядками
  • Дешевая и быстрая замена модулей.
  • Размеры (HxBxT): 270 х 350 х 110 мм


Электромагнитные клапаны



Бронзовый электромагнитный клапан типа MVR
Высокопрочный латунный клапан предназначен для использования на спортивных объектах, особенно для гольф-поля. Максимальное рабочее давление 12,5 бар. Используется совместно с системой управления PERROT-Greenkeeper-Feedback. Доступные размеры: 1 «- 1 1 / 2» — 2 «. Электропитание -24V переменного тока. Нечувствительный к загрязненной воде, благодаря функции вступительной самоочистки фильтра а также дополнительному чистящему шпилю. Возможность ручного управления.



Коэффициент Кv



Вес

Размер 1 «

= 12 м3/ час

2,2 кг

Размер 1 1 / 2 «

= 20 м3/ час

2,5 кг

Размер 2 «

= 35 м3/ час

3,2 кг


  Эта версия выполнена с компенсационным регулятором давления. Конструкция регулятора обеспечивает постоянное давление электромагнитного клапана, независимо от скачков напряжения на входе клапана.
Typ MVR/PR



Эта версия с датчиком расхода (подключённый на месте малого клапана для ручного осушения). Работает с двунаправленными декодерами. VCU получает обратную информацию о фактическом положении клапана.
Typ MVR/PR/SE




Электромагнитный клапан из серого чугуна MVR 3 «



Надежный электромагнитный клапан из серого чугуна для использования в оросительных системах, а особенно на футбольных полях с искусственной травой. Рабочее давление- 10 бар. Подходит для воды с небольшим количеством загрязнения. Совместим с системой управления PERROT WaterControl и декодерной системой управления Greenkeeper.



  • Электромагнитный клапан из чугуна, с серым порошковым покрытием
  • Доступные размеры 3 «ВР
  • Электропитание 24 Vпеременного тока
  • Фильтр для воды
  • Возможность ручного и автоматического ВКЛ / ВЫКЛ
  • Клапан к ручному осушению
  • Произвольная позиция монтажа
  • Рабочее давление 10 бар
  • 16 бар статического давления
  • Коэффициент Kv = 80 м3 / ч



В случае использования электромагнитного клапана с нашим выдвижным дождевателем VP2, соленоид и маленький клапан, который контролирует режим работы (ON-OFF-AUTO), монтированы в крышке дождевателя. В позиции AUTO дождевателем VP2 управляет электромагнитный клапан.



Презентация Perrot VP2-E





Как работают пожарные спринклеры?

Как работают пожарные спринклеры? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 29 декабря 2019 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар. Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока. Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить.Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее. Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома. Согласно Коалиция домашних пожарных спринклерных установок (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1 процент, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента.Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

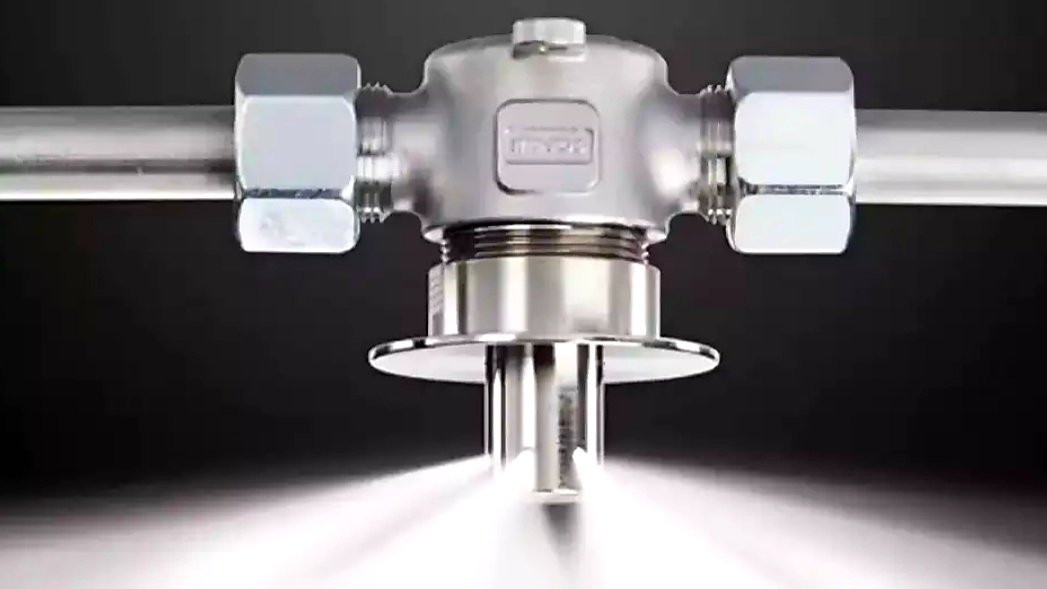

Анимация: Эта пожарная спринклерная головка открывается, когда тепло вызывает разрыв красной капсулы, наполненной жидкостью. Это открывает клапан, позволяя воде течь через дефлектор в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет.Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все. Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам. (Огнетушители на водной основе работают так же, пока пожарные одеяла и заглушки тушат возгорание, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный субстанция. (Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура.Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии. Вот почему вода так хороша для тушения пожаров.

Хорошо, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они запускают воду в воздух, так что падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначено для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Wood работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

В случае возникновения пожара из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Из трубы в потолке льется, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежное тушение огня. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар уходит или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд с использованием менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Изображение: Вверху: В спринклерном устройстве с мокрой трубой все трубы над потолком заполнены холодной водой (синий цвет).Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный). Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Вуда. Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой система сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды.Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом. Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые). здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы сухих труб требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо.В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Автоматические оросители

на первый взгляд могут выглядеть одинаково, но они бывают разных видов. разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь.Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях. Они также доступны в различных цветах, дизайнах и отделках, поэтому они не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Что еще нужно в спринклерной системе пожаротушения?

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Помимо самих автоматических оросителей, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб при плановом обслуживании) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные оросители?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C]. «

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень останавливает поток воды, пока не вспыхнет пожар. Затем красный уплотнитель тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Правильно: Патент США № 388,905: Автоматический пожарный спринклер от Уильяма Нерачера из Кливленда, штат Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

На других сайтах

Книги

Статьи

Общие
Новости
  • Начальник пожарной охраны Grenfell требует установить спринклеры в многоэтажных домах Джорджем Гринвудом и Кэти Лэнгтон.BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г. В результате смертельного пожара в многоквартирном доме в Лондоне, Англия, возобновились призывы к установке спринклеров в высотных зданиях.
  • Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
  • В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер.The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
  • Система пожаротушения может спасти вашу жизнь, автор Джей Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

  • Патент США 6840457: Спринклерная система с влажной трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic.11 января 2005 г. Современная спринклерная система «мокрые трубы».
  • Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
  • Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
  • Патент США 218564: Улучшение автоматических огнетушителей Генри С.Пармели, 12 августа 1879 г. Оригинальный патент на спринклерную систему Parmelee.

Стандарты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018.Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2018) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как работают пожарные спринклеры?

Как работают пожарные спринклеры? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 29 декабря 2019 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар. Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока.Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить. Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее. Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома.Согласно Коалиция домашних пожарных спринклерных установок (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1 процент, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента. Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

Анимация: Эта пожарная спринклерная головка открывается, когда тепло вызывает разрыв красной капсулы, наполненной жидкостью. Это открывает клапан, позволяя воде течь через дефлектор в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет. Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все. Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам.(Огнетушители на водной основе работают так же, пока пожарные одеяла и пожарные заглушки тушат пожар, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный субстанция. (Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура.Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии. Вот почему вода так хороша для тушения пожаров.

Хорошо, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они запускают воду в воздух, так что падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначено для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Wood работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

В случае возникновения пожара из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Из трубы в потолке льется, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежное тушение огня. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар уходит или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд с использованием менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Изображение: Вверху: В спринклерном устройстве с мокрой трубой все трубы над потолком заполнены холодной водой (синий цвет).Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный). Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Вуда. Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой система сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды.Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом. Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые). здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы сухих труб требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо.В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Автоматические оросители

на первый взгляд могут выглядеть одинаково, но они бывают разных видов. разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь.Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях. Они также доступны в различных цветах, дизайнах и отделках, поэтому они не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Что еще нужно в спринклерной системе пожаротушения?

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Помимо самих автоматических оросителей, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб при плановом обслуживании) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные оросители?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C]. «

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень останавливает поток воды, пока не вспыхнет пожар. Затем красный уплотнитель тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Правильно: Патент США № 388,905: Автоматический пожарный спринклер от Уильяма Нерачера из Кливленда, штат Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

На других сайтах

Книги

Статьи

Общие
Новости
  • Начальник пожарной охраны Grenfell требует установить спринклеры в многоэтажных домах Джорджем Гринвудом и Кэти Лэнгтон.BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г. В результате смертельного пожара в многоквартирном доме в Лондоне, Англия, возобновились призывы к установке спринклеров в высотных зданиях.
  • Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
  • В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер.The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
  • Система пожаротушения может спасти вашу жизнь, автор Джей Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

  • Патент США 6840457: Спринклерная система с влажной трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic.11 января 2005 г. Современная спринклерная система «мокрые трубы».
  • Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
  • Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
  • Патент США 218564: Улучшение автоматических огнетушителей Генри С.Пармели, 12 августа 1879 г. Оригинальный патент на спринклерную систему Parmelee.

Стандарты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018.Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2018) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как работают пожарные спринклеры?

Как работают пожарные спринклеры? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 29 декабря 2019 г.

Если ваша работа — управлять отделом магазин или склад, огонь — ваш страшный кошмар. Если ночью вспыхнет пожар, когда вокруг никого нет, и в вашем доме есть мебель или легковоспламеняющиеся химикаты, пламя может распространиться в мгновение ока.Даже если огонь не уносит жизни, это все равно может иметь разрушительные последствия: потеряйте свои запасы или строительство, и вы можете потерять бизнес, на который ушли годы или десятилетия построить. Имеет смысл иметь систему пожаротушения, которая может реагировать в момент возникновения проблемы, не только подавать сигнал тревоги, но и автоматическое тушение пожара как можно быстрее. Это именно то, что делают спринклеры (системы пожаротушения). Спринклеры предназначены не только для офисных зданий: они также стоит иметь дома.Согласно Коалиция домашних пожарных спринклерных установок (образовательная некоммерческая организация, которая более 20 лет проводит кампанию по повышению осведомленности об этой проблеме), спринклерная установка увеличивает стоимость здания примерно на 1 процент, но (установленная вместе с пожарной сигнализацией) может снизить риск гибели при пожаре в доме на 82 процента. Давайте подробнее рассмотрим, как работают эти превосходные гаджеты!

Анимация: Эта пожарная спринклерная головка открывается, когда тепло вызывает разрыв красной капсулы, наполненной жидкостью. Это открывает клапан, позволяя воде течь через дефлектор в форме цветка, создавая широкую струю.

Почему вода тушит пожары

Работа: Помните огненный треугольник: если вы можете удалить либо тепло, либо воздух (кислород), либо топливо, вы обычно можете потушить огонь.

Предположим, ваша миссия — разработать систему, которая может тушить пожар. автоматически, даже когда вокруг никого нет. Где бы ты Начните? Вы, наверное, знаете, что вода — одна из лучших, универсальных вещества для тушения пожаров; поэтому его используют пожарные, после все. Почему вода так хороша? Во-первых, потому что холодно, когда вытянутый из земли, он отводит тепло от огня, разрушая так называемый огненный треугольник, забрав один из трех ключей ингредиенты (тепло, кислород и топливо), которые нужны всем кострам.(Огнетушители на водной основе работают так же, пока пожарные одеяла и пожарные заглушки тушат пожар, удаляя воздух.) Во-вторых, потому что вода имеет то, что называется удельная теплоемкость , ед. более эффективно отводит тепло. Килограмм на килограмм (или фунт на фунт), вода может удерживать больше тепла, чем любой другой повседневный субстанция. (Вот почему он используется для передачи тепла по нашим домам в системы центрального отопления.)

Фото: Медленно нагревается, быстро остывает: кипячение воды в открытой кастрюле, стоящей на плите, занимает много времени, потому что у нее такая высокая удельная теплоемкость: даже такое небольшое количество воды требует много энергии для подъема его температура.Это очень неприятно, когда мы готовим, но невероятно полезно, когда мы тушим пожары. Если мы используем воду для охлаждения чего-то горящего, это может очень быстро удалить большое количество тепловой энергии. Вот почему вода так хороша для тушения пожаров.

Хорошо, ваша автоматическая система пожаротушения будет использовать воды. Как это будет работать? Если вы видели пожарных, борющихся с пламя, вы могли заметить, что они запускают воду в воздух, так что падает в виде брызг на большую площадь. Может, тебе нужно что-то как автоматический пожарный шланг, прикрепленный к потолку вашего здания что могло работать так же? К сожалению, то, чего у вас нет в в вашем распоряжении много хорошо обученных пожарных: у вас не может быть люди сидят без дела весь день и ночь на случай, если пожар может вырваться.Итак, что вам нужно, это пожарный шланг, который включается. автоматически, когда поблизости пожар — и, в идеале, только в непосредственная близость от самого костра. Последнее, что вам нужно, это все здание залито водой, если ваша единственная проблема — небольшая пожар в мусорном ведре. Вода могла бы сделать больше ущерб, чем огонь!

Так как же пожарный шланг включится автоматически? Если вы читали нашу статью о детекторах дыма, вы знаете, что есть несколько довольно умных способов обнаружения пожаров с помощью электронный цепи, чтобы почувствовать дым, который они испускают.Но мы собираемся сделать все сложнее: ваша система пожаротушения не может использовать электрическую или электронные компоненты. Электрические системы могут выйти из строя, особенно при пожарах. Подумайте о молнии. Может вывести из строя электрические системы. и разжигать огонь, поэтому любая система пожаротушения, зависящая от электрический или электронный датчик может оказаться бесполезным во время грозы. Лучше использовать что-нибудь простое и механическое. Нам нужно простое механическое устройство. прикреплен к пожарному шлангу в потолке, он будет работать так же, как кран (кран), но открывающийся для выпуска воды только при возникновении пожара под ним.Шаг вперед разбрызгиватель огня!

Как работают оросители

Спринклерная система — это сеть труб, проходящих через потолок здания, удерживающего воду под давлением. Каждый дождеватель — не что иное, как кран (или «кран», как его называют в некоторых странах) — дыра в трубе через которую вода может попасть в здание внизу. В нормальном кран, вы поворачиваете винт, чтобы открыть клапан, который позволяет воде течь. побег. В оросителе кран с ручным управлением заменен на термочувствительная заглушка, предназначенная для автоматического открывания при пожаре из.В некоторых оросителях заглушка сделана из сплава. называется Металл Вуда , смесь висмута, свинец, олово и кадмий, плавящиеся при относительно низкой температуре. В других оросителях заглушка небольшая стеклянная колба, наполненная жидкостью на основе глицерина, предназначенная для расширения и разбиться, когда станет жарко. Основная идея одинакова в обоих случаях: вилка предназначено для того, чтобы сломать и открыть спринклерную систему, как только вспыхнет пожар. Работа ниже показывает, как работает версия со стеклянной колбой.

Фото: Сеть водопроводов, питающих систему пожаротушения.Фото из Библиотеки Конгресса США.

Изображение: ключевые части типичного пожарного спринклера. Вода под давлением в трубе (1) удерживается на месте небольшой пробкой (2), которая удерживается на месте стеклянной колбой, наполненной глицерином (3). Когда вспыхивает пожар, лампочка ломается, освобождая пробку, позволяя воде попадать на дефлектор в форме цветка, который разбрызгивает ее.

Металлическая версия Wood работает немного иначе. Массив оросителей запитывается по водопроводным трубам. в потолке (1).Каждый ороситель имеет два пружинных металлических рычага (2). удерживаются вместе металлической пластиной Вуда (3). Когда металл Вуда цел, пружинные рычаги фиксируются вместе и зажимают водопроводную трубу так, чтобы вода не может вытечь. Непосредственно под каждым дождевателем, вы заметите металлический элемент в форме цветка, называемый дефлектором (4), но на данном этапе он не делает ничего полезного.

В случае возникновения пожара из-под разбрызгивателя (5), горячие газы поднимаются вверх к потолку (6).Когда температура достигает около 70 ° C (160 ° F), металл Вуда плавится, позволяя двум металлическим рычагам раскрыться пружиной (7). Теперь вода может вытекать из трубы так же, как из открытого крана. Из трубы в потолке льется, попадает в головку дефлектора в форме цветка прямо под ним и падает на землю в легком распылении (8) — надежное тушение огня. Если огонь небольшой, только разбрызгиватель прямо над ним. сработает, а другие расположенные рядом спринклеры останутся включенными выключено, чтобы ограничить повреждение водой (9).Однако, если огонь распространяется, разбрызгиватели поблизости скоро также сработает, пока либо пожар уходит или пожарные приходят на помощь. По данным Коалиции домашних пожарных спринклеров, спринклеры могут тушить небольшие возгорания всего за 90 секунд с использованием менее одной десятой вода как пожарный шланг, значительно ограничивая повреждение водой.

Виды пожарных оросителей

Изображение: Вверху: В спринклерном устройстве с мокрой трубой все трубы над потолком заполнены холодной водой (синий цвет).Когда вспыхивает пожар и открывается спринклер, вода может вытечь немедленно, но трубы также могут замерзнуть и лопнуть в холодную погоду, если здание не отапливается. Внизу: в спринклерных системах с сухими трубами потолочные трубы заполнены сжатым воздухом (желтый). Когда возникает пожар, сжатый воздух вырывается из спринклера, понижая давление в трубе и открывая заслонку (красный). Это позволяет воде (синей) течь по той же трубе, чтобы потушить огонь. В этом случае вода доходит до огня дольше.

Установка, которую я описал выше, называется системой с мокрыми трубами , что означает все трубы над нашим складом или под потолком хранят холодную воду под давлением и готовы ее выпустить в момент плавления металла Вуда. Они реагируют очень быстро и эффективно, тушат пламя и помогает уменьшить воздействие дыма и токсичных газов, выходящих из огня. Однако не все дождеватели работают так. В другой конструкции, называемой система сухих труб , потолочные трубы содержат сжатый воздух (или газообразный азот) вместо воды.Когда металл дерева плавится, воздух выходит из труб, вызывая внезапное падение давления. Это открывает клапан ниже по системе, который позволяет воде течь в ту же сеть труб из магистрали, которая затем течет из открытых оросительных головок обычным способом. Подобные системы отлично подходят для холода (как правило, незанятые и неотапливаемые). здания, в которых вода закрывается внутри труб, могут замерзнуть и лопнуть, что приведет к разрушительному наводнению. Недостатком является то, что для активации системы сухих труб требуется больше времени — буквально каждая секунда на счету, когда вы тушите пожар, — поэтому такие спринклеры используются только там, где это действительно необходимо.В то время как система с сухими трубами может быть установлена ​​в очень холодных В здании, клапан, который открывается под давлением воздуха для выпуска воды, должен быть защищен от замерзания с помощью какого-либо нагревателя.

Автоматические оросители

на первый взгляд могут выглядеть одинаково, но они бывают разных видов. разработан, чтобы реагировать на различные температуры и скорости и работать в самых разных зданиях и средах. Их можно монтировать традиционно на потолке вниз; в мансарде направленной вверх; или на боковой стене указывая внутрь.Некоторые из них имеют специальные покрытия (например, тефлон или полиэстер) для защиты в коррозионных или других сложных условиях. Они также доступны в различных цветах, дизайнах и отделках, поэтому они не выглядят слишком навязчивыми. Например, бытовые спринклеры часто имеют аккуратную «заподлицо» конструкцию или заглушку, поэтому они частично или полностью утоплены в потолок или стену.

Что еще нужно в спринклерной системе пожаротушения?

Фото: Как выглядит спринклерная система снаружи: вот типичное соединение пожарной части, сливной клапан и другие клапаны.Фото из Библиотеки Конгресса США: Обзор исторических зданий Америки.

Помимо самих автоматических оросителей, есть сеть труб в потолке, ревизионные или испытательные клапаны. (чтобы систему можно было периодически проверять), дренажное соединение (для опорожнения труб при плановом обслуживании) и соединение пожарной части (также называемое FDC или сиамским соединением) — стандартизованный соединитель, к которому пожарная часть может присоединять шланги и при необходимости закачивать дополнительную воду в спринклерную систему, обычно расположенную в очень доступное место снаружи здания или на ближайшей автостоянке.

Кто изобрел пожарные оросители?

Спринклеры в современном стиле, подобные описанным выше, на основе сплава, плавящегося в огне, были изобретены в 1870-х годах Генри С. Пармели из Нью-Хейвена, Коннектикут, США. Просмотрите записи на сайте патентов и товарных знаков США. Office, и вы обнаружите, что Parmelee подала несколько разных патентов на пожарные спринклерные головки. (или «автоматические огнетушители», как он их называл), включая самый простой, показанный слева диаграммы.Это просто металлический колпачок, прикрепленный к концу трубы с помощью припоя, специально предназначенного для плавления. огонь. Согласно патенту США № 218,564 Пармели (выданному 12 августа 1879 г.), из которого взято это произведение искусства, «припой или даже диск могут быть изготовлены с помощью надлежащий сплав олова или другого металла с висмутом, [температура плавления] … которого не превышает 160 ° по Фаренгейту [71 ° C]. «

Рисунок справа — это более современный спринклер, разработанный Уильямом Нерахером около десятилетия. потом.Вы можете ясно видеть пружинные рычаги и заглушку, которая удерживает водопроводную трубу закрытой. Более века позже современные дождеватели работают точно так же. Хорошие идеи никогда не выходят из моды!

Примечание: В литературе существует некоторая несогласованность в написании имени Пармели: одни источники называют его «Парамели», а другие — «Пармели». Я решил следовать написанию, указанному в его патентах; хотя некоторые люди считают, что это неверно, это такой же хороший источник, как и любой другой.

Диаграммы: Слева: Патент США № 218,564: Автоматический огнетушитель Генри С.Пармели из Нью-Хейвена, Коннектикут. Красный тюлень останавливает поток воды, пока не вспыхнет пожар. Затем красный уплотнитель тает, вода течет вверх по синей трубе и выходит через зеленую верхушку (с отверстиями, как роза лейки). Правильно: Патент США № 388,905: Автоматический пожарный спринклер от Уильяма Нерачера из Кливленда, штат Огайо. Он больше похож на современный дождеватель и работает точно так же. В огне красная печать тает, а оранжевая опорная конструкция отпадает. Вода льется из синей трубы, попадает в зеленый дефлектор и брызгает на огонь.Работы любезно предоставлены Управлением по патентам и товарным знакам США (с нашей собственной раскраской, добавленной для ясности).

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

На других сайтах

Книги

Статьи

Общие
Новости
  • Начальник пожарной охраны Grenfell требует установить спринклеры в многоэтажных домах Джорджем Гринвудом и Кэти Лэнгтон.BBC News, 13 сентября 2017 г. и проверка реальности: почему не на всех многоэтажках установлены дождеватели ?: BBC News, 15 июня 2017 г. В результате смертельного пожара в многоквартирном доме в Лондоне, Англия, возобновились призывы к установке спринклеров в высотных зданиях.
  • Почему в домах нет спринклерных систем? пользователя Крис Дэвис. BBC News, 15 мая 2013 г. Следует ли устанавливать спринклерные системы в новых домах, несмотря на их стоимость? В этой статье рассматривается Великобритания, где спринклеры встречаются относительно редко.
  • В старых квартирах часто отсутствуют пожарные спринклеры. Автор Нейт Швебер.The New York Times, 10 февраля 2008 г. Спринклеры не обеспечивают защиты, если они не установлены, но стоимость модернизации старых зданий может быть непомерно высокой.
  • Система пожаротушения может спасти вашу жизнь, автор Джей Романо. The New York Times, 19 сентября 2004 г. Как некоторые простые заблуждения о разбрызгивателях могут стоить человеческих жизней.

Патенты

Для более глубоких технических подробностей стоит взглянуть на них.

  • Патент США 6840457: Спринклерная система с влажной трубой, способ подачи воды и устранение утечки воды в спринклерной системе, автор Hyo-Jung Park и др., Samsung Electronic.11 января 2005 г. Современная спринклерная система «мокрые трубы».
  • Патент США 6,557,645: Сухотрубный клапан для противопожарной спринклерной системы от Йорама Рингера, Grinnell Corporation. 6 мая 2003 г. Современная заслонка для сухотрубной системы.
  • Патент США 2 900 029: Клапаны с заслонкой для сухих труб для автоматических спринклерных систем. Автор Гарольд Херкимер, Raisler Corp. 18 августа 1959. Как типичный клапан с заслонкой в ​​системе с сухими трубами выпускает воду с помощью сжатого воздуха.
  • Патент США 218564: Улучшение автоматических огнетушителей Генри С.Пармели, 12 августа 1879 г. Оригинальный патент на спринклерную систему Parmelee.

Стандарты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018.Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2008/2018) Спринклеры пожарные. Получено с https://www.explainthatstuff.com/firesprinklers.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

NFPA’s Fire Sprinkler Initiative — Как работают домашние пожарные спринклеры

Вопреки мнению многих американцев, мы не подвергаемся наибольшему риску возгорания в отелях или других общественных местах; именно дома, где большинство из нас чувствуют себя в наибольшей безопасности, на самом деле подвергаются наибольшему риску пожара. Фактически, отели относятся к числу наиболее безопасных от огня мест, и это во многом связано с необходимыми для них технологиями противопожарной защиты. Эта технология обычно включает автоматические пожарные спринклеры.Загрузите бесплатную иллюстрацию, созданную Коалицией домашних пожарных спринклерных систем, объясняющую работу спринклерных спринклерных систем домашнего пожаротушения, а также другую иллюстрацию спринклерной системы скрытого пожаротушения.

Как работают спринклеры?

Домашние пожарные спринклеры включают в себя сеть трубопроводов, заполненных водой под давлением, которые устанавливаются за стенами и потолками, а отдельные спринклеры размещаются вдоль труб, чтобы защитить области под ними. Поскольку вода всегда в трубопроводе, пожарные спринклеры всегда «дежурят».«В случае возникновения пожара температура воздуха над огнем повышается, и спринклер активируется, когда температура воздуха становится достаточно высокой. Спринклер с силой распыляет воду на пламя, в большинстве случаев полностью тушая его или, по крайней мере, контролируя температуру и ограничивая образование ядовитого дыма до прибытия пожарной части. Срабатывает только спринклер, ближайший к огню. Дым не активирует спринклеры. Спринклеры

настолько эффективны, потому что они так быстро реагируют. Они снижают риск смерти или травм в результате пожара, поскольку они значительно снижают тепло, пламя и дым, что дает людям время покинуть дом.Спринклеры домашнего пожаротушения выпускают приблизительно 10-25 галлонов воды в минуту. В доме без спринклеров к тому времени, как пожарная команда сможет прибыть, пожар может вырасти до опасного уровня.

За меньшее время, чем обычно требуется пожарная команда, чтобы прибыть на место происшествия, спринклеры локализуют и даже тушат пожар в доме. Это не только снижает материальный ущерб, но и спасает жизни.

Как они устанавливаются?

Спринклеры устанавливаются специально обученными подрядчиками, которые следуют кодексам и стандартам NFPA, а также другим местным требованиям.Лучшее время для установки спринклеров — это когда вы строите новый дом или реконструируете существующий. На национальном уровне установка спринклеров увеличивает общую стоимость строительства от одного до двух процентов. Установка спринклеров во время реконструкции, известной как «переоборудование», обычно стоит дороже, и стоимость зависит от существующей конструкции. Многие страховые компании предлагают ряд скидок для домовладельцев с разбрызгивателями, что делает выгодные покупки для сравнения.

Развенчание мифов

К сожалению, существует множество упорных заблуждений относительно домашних пожарных спринклеров, из-за которых некоторые домовладельцы не хотят устанавливать спринклеры в своих домах.Это факты:

  • Случайное срабатывание оросителей крайне редко. В обычном доме ущерб от воды будет значительно меньше из-за нежелательных выбросов спринклера, чем из-за других неисправностей водопровода.
  • Сигарный дым и подгоревшие тосты не могут вызвать срабатывание разбрызгивателя. Только высокая температура, возникающая в результате пожара, активирует разбрызгиватель.
  • Все спринклеры не активируются сразу. Этот сценарий может быть распространен в фильмах и телешоу, но это не совсем верно для домашних пожарных разбрызгивателей.Срабатывает только ближайший к огню спринклер. В девяноста процентах случаев огонь сдерживает один спринклер.
  • Спринклеры для дома
  • обеспечивают дополнительную защиту от огня и душевное спокойствие. NFPA поощряет использование этих устройств. Спросите своего строителя об установке спринклеров в вашем доме. Бесплатная информация как для строителей, так и для домовладельцев доступна, связавшись с некоммерческой организацией Home Fire Sprinkler Coalition.

Как работает спринклерная система пожаротушения и как спринклерные системы пожаротушения спасают жизни и имущество

Доказано, что спринклерные системы пожаротушения очень важны для тушения пожаров.На самом деле они настолько эффективны, что в здании с системами пожаротушения количество смертей и материальных потерь на 65% меньше. Но вопрос в том, как работают спринклерные системы пожаротушения и почему они так эффективны при тушении пожаров?
Их эффективность — одна из многих причин, по которым мы должны устанавливать пожарные спринклеры во всех коммерческих зданиях. Да и не только. В наших домах также должны быть спринклерные системы пожаротушения. Представьте себе, если бы во всех домах, которые недавно загорелись, были установлены системы пожаротушения. Люди, имущество и пожарные будут в большей безопасности.

И это возвращает нас к нашим вопросам: как работает пожарный спринклер? И как спринклерная система сдерживает пожар? Срабатывает ли тепло в спринклерной системе пожаротушения? Или дым — спусковой крючок?

Давайте посмотрим на изображение пожарного дождевателя, чтобы понять, из чего он сделан и от чего он отталкивается.

В состав пожарного оросителя входят:

  • Соединительная трубная резьба — подключение к водопроводу
  • Заглушка — при активации эта заглушка освобождает воду
  • Стеклянная колба, наполненная жидкостью — эта колба лопается при номинальной температуре.Фактическая температура зависит от типа оросительной головки.
  • Дефлектор дождевателя

Как работает пожарный спринклер?

Чтобы спринклерная система пожаротушения работала должным образом, она должна быть частью спринклерной системы пожаротушения. Чтобы сформировать систему, отдельные спринклеры размещаются на сети трубопроводов, заполненных водой. Поскольку вода находится под давлением, можно сказать, что пожарные спринклеры всегда находятся в режиме ожидания.

Давайте посмотрим, как работают пожарные спринклеры, шаг за шагом:

  1. Возникновение пожара
  2. Температура воздуха над огнем повышается
  3. При достаточно высокой температуре лопается наполненная жидкостью колба
  4. Заглушка спринклера для выпуска воды
  5. Ороситель поливает огонь водой.Иногда огонь полностью тушат. Иногда спринклер сдерживает огонь, что означает, что он контролирует тепло и сводит к минимуму количество образующегося токсичного дыма.

Так как температура воздуха при пожаре быстро повышается, быстро срабатывает и пожарный спринклер. Вот почему спринклерные системы пожаротушения так эффективны в борьбе с огнем. Или помощь пожарным в тушении пожаров.

Ключевые выводы из нашего обзора работы пожарных спринклерных систем

  • Дым не активирует пожарные оросители
  • Тепло от огня приводит в действие спринклерную систему пожаротушения
  • Активируется и распыляет воду только ближайший к огню спринклер
  • Количество воды, сбрасываемой спринклерной системой пожаротушения, минимально (10-15 галлонов в минуту).Если бы это было не так, мы бы обменяли ущерб от огня на ущерб от воды. Но спринклерные системы пожаротушения работают не так.
  • Спринклеры пожарные почти всегда тушат пожар. Если пожар не потушен, его следует локализовать до прибытия пожарной части.
  • В отличие от того, что вы видели в фильмах, пожарные спринклеры не активируются сразу
  • Спринклеры пожарные — отличное дополнение не только коммерческих, но и жилых домов

Заключение

Спринклеры для пожаротушения эффективны при тушении или сдерживании пожара, поскольку они быстро реагируют после возникновения пожара.Они снижают риск травм и смерти, поскольку уменьшают пламя, жар и дым от огня. Системы пожаротушения дают людям время, необходимое для эвакуации из здания. Они уменьшают материальный ущерб, поскольку сдерживают или тушат пожар до прибытия пожарной части. Спринклеры — один из лучших инструментов для борьбы с пожарами.

Как работают дождеватели для газонов. Поддержание большого сада, который появляется… | by Malcom

Уход за большим садом, который выглядит красивым, обычно может показаться рутинной работой, особенно в жаркие месяцы, а в случае, если у вас большой задний двор, потребуется много времени, чтобы поливать вручную.Когда работают дождеватели для газонов, вам не придется тратить время на ежедневный утомительный полив заднего двора вручную, особенно если у вас есть большое пространство, за которым нужно ухаживать. Независимо от того, есть ли у вас большой сад, который требует чрезмерного количества времени для полива, или недостатки, которые просто нуждаются в дополнительной помощи, садовые дождеватели избавят вас от усилий и времени, в то время как ваш сад всегда будет неопытным и сочным, чтобы вы могли больше времени, чем когда-либо раньше, весело проводя время на заднем дворе.Ознакомьтесь с некоторыми лучшими обзорами оросителей для газонов в обзорах квадратных иглу.

Полив заднего двора в течение летнего сезона может занять много раз, особенно если у вас есть только садовый шланг с насадкой. Поскольку ноу-хау в области орошения становится очень дешевым и простым в использовании, многие садоводы обращаются к установке дождевальных систем на заднем дворе, чтобы поддерживать поливную и здоровую растительность. У этих методов есть отдельные подсистемы, которые управляют выходом воды для сохранения и защиты.

Контроллер таймера

Контроллер таймера, работающий по задумке спринклерной системы заднего двора, устанавливается на внутренней или внешней стене дома. Как правило, это простой поворотный механизм, основная панель контроллера позволяет вам выбрать, какое пространство на заднем дворе поливать, в дополнение к тому, когда и насколько долго. Этот таймер с электрическим приводом подключается к главной электрической панели дома и требует, чтобы между контроллером и внешней системой клапанов были проложены специальные следы человека; электрические импульсы активируют клапаны, подключенные к оросительным головкам, в различных случаях и по продолжительности в течение дня для полива участков двора.Таймеры обеспечивают гибкость, поэтому вы не хотите постоянно следить за ходом полива и можете изменять настройки в основном в зависимости от сезона.

Подземный трубопровод

В настоящее время большинство спринклерных систем на заднем дворе используют трубы из ПВХ (полиэтилена) в качестве основного материала для отвода воды через задний двор. ПВХ легко измельчать и выдерживать воздействие окружающей среды. Трубы закапывают под землю. Эти трубы соединяются с основным водопроводом дома и изгибаются наружу, образуя спроектированный массив, так что задний двор имеет достаточную защиту от воды.Очень часто обвязка имеет совершенно разные зоны, и каждое пространство двора делится на секции, напоминающие зону сада с розами и зону сада. Вода, подаваемая в каждую из этих зон, может управляться другим способом с помощью таймера, так что каждое пространство может иметь особый график и продолжительность полива.

Клапанная система

Клапанная система присоединяется к начальной линии каждой зоны трубопровода, как правило, в защищенном месте. Управляемые электрическими импульсами таймера, клапаны открываются в указанное таймером время для полива зоны и затем закрываются.

Спринклерные головки

Широко распространенные спринклерные головки охватывают барботеры, роторные сортировщики и распылительные головки. Тип разбрызгивателя зависит от формы, размеров и количества воды на заднем дворе. Напоминающие букет цветов, барботеры имеют длинные тонкие трубки, по которым вода поступает на матрасы для цветов. Ротационные дождеватели переворачиваются вперед и назад на определенном количестве уровней, чтобы пропитать общее пространство. В Mot Garden используются распылительные головки для получения отличного образца для полива; выходя из почвы, распылительные головки испускают высококачественную водяную струю на 360 градусов

Системы домашнего орошения или дождевальные системы становятся все более популярными, и они особенно распространены в засушливом климате, где не бывает обильных дождей. сохранение лужайки зеленой.

Как работают спринклерные системы?

Спринклеры для газонов и садов набирают популярность, потому что, по правде говоря, никто не хочет проводить прекрасный летний день, таща шланг вверх и вниз по двору. Они довольно часто встречаются в жилых домах с большим двором или садом, хотя люди с меньшим двором теперь склонны устанавливать их, поскольку они могут сэкономить время и деньги в долгосрочной перспективе. Спринклерная система, установленная на вашем газоне, может иметь питание от контроллера и таймера, и вы можете настроить автоматический график полива при условии, что ваша система достаточно продвинута, чтобы ее можно было запрограммировать на это.Получается

Преимущества спринклерных систем

Как мы уже упоминали во введении, люди выбирают системы полива по двум основным причинам. Первый сказал, что причина во времени. Старомодный способ полива лужайки подразумевает ваше фактическое присутствие и временной интервал, выделенный специально для этого занятия. При установке автоматической спринклерной системы спринклерная головка сделает всю работу за вас, и вы можете потратить это время на что-то более значимое.

В дополнение к этому, думайте о своей спринклерной системе как о защите инвестиций, которые вы вложили в свой двор / сад.Иметь причудливый ландшафт, окружающий дом, стоит недешево, и, если вы позаботитесь о том, чтобы ваша зелень оставалась здоровой, можно с уверенностью сказать, что ваши инвестиции в надежных руках.

Компоненты

Даже если они состоят из большого количества компонентов, довольно легко понять, как работают системы полива газонов. Понимая, что делает каждый компонент, вы составите большую головоломку.

  • Запорные клапаны необходимы практически для каждого водопровода в вашем доме. Это средство полностью отключить подачу воды и очень полезно в случае утечки воды (в основном из-за обрыва трубы).
  • Устройство для предотвращения обратного слива — это устройство, которое предотвращает попадание загрязняющих веществ в питьевую воду, блокируя поступление воды из ваших спринклерных систем в городское водоснабжение.
  • Дворы, на которых установлено более одного дождевателя, разделены на зоны дождевания.Эти зоны измеряются точно так, чтобы вода, исходящая из двух разных головок, не перекрывалась и не вызывала переувлажнение определенных участков травы. Разделив свой двор на зоны, проще настроить общий режим полива системы дождевания.
  • Даже если есть несколько ответвлений труб, которые образуют всю систему, есть главная линия, которая помогает их снабжать. Это похоронено под землей. Вы спросите, насколько глубоко зарыты дождевальные линии? Это зависит от газона, но стандартная длина составляет около 6-12 дюймов.
  • Зонные линии определяются подачей труб по основной линии. Эти трубы будут забирать воду из источника в каждую конкретную зону спринклера.
  • Зона спринклера Ever имеет клапан, который контролирует воду в этой зоне. Точно так же, как вы можете отключить главный клапан, который питает основную трубу, вы также можете отключать клапаны по отдельности в случае утечки в определенной области.
  • Спринклерные головки, которые часто называют патрубками, — это те крошечные устройства, которые выскакивают из земли и разбрызгивают воду на лужайку.
  • Контроллер лежит в основе спринклерной системы. Так вы управляете каждой зоной дождевания. Чем более продвинута система, тем больше действий вы можете указать своему контроллеру: например, запрограммировать дождеватель на начало полива каждый день в определенный час.

Большая головоломка

Собрав все вышеупомянутые компоненты вместе, вот как работает система полива газонов. Вода в дом поступает по основной водопроводной трубе. Запорный клапан находится в самом начале этого соединения, и вы должны закрыть его, прежде чем вы начнете подсоединять трубы, необходимые для спринклерной системы.Двигаясь мимо отсечного клапана, вы можете найти обратный клапан. Кроме того, у вас есть индивидуальные клапаны для каждой зоны дождевания. Эти клапаны удерживают поток воды до тех пор, пока их не откроет электрический ток. Этот электрический ток выдается контроллером, который является мозгом всей операции. Как только поток воды будет выпущен в определенную область, все оросители в этой области начнут поливать ваш газон.

Установка

Если вы не любитель DIY, лучше всего доверить установку спринклерных систем профессионалам.Это потому, что весь процесс включает в себя работу вокруг существующей линии водоснабжения в вашем доме, и, если что-то будет повреждено, это может оказаться более дорогостоящим ремонтом, чем в первую очередь нанять профессионала. Более того, всегда есть вероятность, что при рытье траншей для нового трубопровода вы случайно заденете газовую трубу или кабель и вызовете еще больший беспорядок.

Профессионалы, которые занимаются такими вопросами, обычно используют траншейные машины, которые значительно упрощают процесс рытья траншей.Они соединят трубы, которые будут присоединены к головке спринклера, и основной водопровод в вашем доме. Затем он добавит все элементы, о которых мы говорили ранее: предохранитель обратного потока, отдельные клапаны для отдельных зон, спринклерные головки, трубку и так далее. После установки контроллера последний шаг — промыть систему и заполнить траншеи, и ваша система должна быть готова к тестированию!

Заключение

Спринклерные системы

больше не предназначены для претенциозного благоустройства дома: они являются идеальным средством ухода за вашим газоном.Установив даже простейшие системы, вы наконец-то сможете взять отпуск на год в середине июля, не оставляя ключи соседям, чтобы просить их полить ваши петунии.
