Как разобрать алюминиевый радиатор отопления своими руками

Здесь вы узнаете о том как разобрать алюминиевый радиатор отопления своими руками: плюсы и минусы обогревателей из алюминия, а также последовательность действий при сборке и разборке секций батарей.

Впервые алюминиевые радиаторы появились на мировых рынках теплового оборудования в 80-х годах 20 века. Рядом с тяжелыми ребристыми «чудовищами» из чугуна они выглядели изящно и стильно.

Естественно, что спрос на них был огромен, но лишь спустя десятилетие первые алюминиевые батареи проявили свои недостатки.

К настоящему моменту производители значительно улучшили показатели батарей из алюминия, поэтому положительных качеств теперь в них значительно больше, чем ранее. Так же упростилась сборка алюминиевых радиаторов отопления и теперь их можно устанавливать или разбирать без привлечения специалистов.

Плюсы и минусы обогревателей из алюминия

Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.

Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:

Алюминий является одним из лучших проводников тепла, отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
Эти батареи способны выдерживать давление от 16 до 25 атмосфер, что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
Они легко регулируются, что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
Они обладают привлекательным дизайном, который легко вписывается в любой интерьер.

Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:

Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
Батареи этого вида склонны к завоздушиванию, поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.

Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.

Сборка батарей

В принципе, имея под рукой необходимые инструменты, даже новичок сможет собрать или разобрать алюминиевый радиатор своими руками.

Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:

Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов.
Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием. Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков.

Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи.

После того, как будут собраны все секции радиатора, его можно подсоединять к отопительной системе и проверять на наличие возможных мест протечки. Так как алюминиевые батареи достаточно легкие, их вполне можно подсоединить своими руками, даже не имея для этого соответствующих навыков.

Как разобрать алюминиевый радиатор отопления своими руками?

Снятие алюминиевой батареи происходит в следующих случаях:

Когда система меняется полностью.
Необходимо нарастить или убрать лишнюю секцию.
Устранить течь.

Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.

Дальнейшие действия производятся в следующей последовательности:

Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.
При помощи гаечного ключа откручиваем муфту, которая соединяет шланг, идущий от батареи к трубе отопления.
Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.
Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.
Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора. Делать это нужно крайне осторожно, чтобы избежать образования перекоса.

После разборки элементы батареи промываются и собираются в той же последовательности действий.

Если необходимо устранить течь, то для алюминиевых радиаторов подойдет специальный раствор из эпоксидной смолы с добавлением бронзового порошка. Работать с этим составом нужно быстро, так как он засыхает в считанные минуты, поэтому место протечки нужно зачистить и подготовить заранее.

Заключение

Сборка и разборка алюминиевых радиаторов отопления – это достаточно простое действие, которое не требует специальных навыков. Единственное, что следует помнить, так это то, что алюминий очень мягкий металл, поэтому прилагать какие-либо излишние усилия к нему не рекомендуется.

Если под рукой есть необходимые инструменты, то работа не доставит каких-либо проблем.

Снимать для промывки радиаторы из этого металла можно раз в 3-5 лет. Подобная профилактика значительно увеличит срок эксплуатации устройства.

Полезное видео

Как собрать алюминиевый радиатор отопления – видео:

Алюминиевые радиаторы отопления – общие сведения и характеристики

В 80-х годах двадцатого века на мировом рынке была представлена модель алюминиевого радиатора отопления. По сравнению с таким привычным изделием, как чугунные батареи, этот вид обогревательных приборов имел ряд серьёзных преимуществ, вследствие чего быстро завоевал популярность среди потребителей. Действительно, алюминиевый радиатор отопления имеет ряд характеристик, из-за которых он считается одним из самых удобных обогревательных приборов. Рассмотрим эти характеристики подробнее:

Алюминий является материалом с отличной теплопроводностью, вследствие чего изделия из него можно использовать в системах с нестабильным напором теплоносителя. Половина тепла передаётся путём излучения, половина – путём тепловой конвекции;

Небольшая масса – это упрощает монтаж такого типа устройств, а также их транспортировку и обслуживание;
Прочность – алюминиевые радиаторы отопления выдерживают давление в 16 атмосфер;
Низкая стоимость – устройства этого типа стоят гораздо ниже аналогичных биметалических или медных изделий;
Возможность регулирования;
Эстетичный внешний вид.

Благодаря всем этим характеристикам, алюминиевые батареи отопления быстро завоевали рынок и стали широко использоваться для обогрева помещений.

Однако наряду с преимуществами эти устройства имеют и ряд существенных недостатков:

Алюминий является активным в химическом плане металлом и имеет недостаточную стойкость к коррозии;
В сборных моделях невозможно применение никакого другого теплоносителя, кроме воды со строго выдержанными кислотно-щелочными характеристиками;

Алюминиевые радиаторы имеют склонность к завоздушиванию. Поэтому периодически необходимо стравливать воздух из системы;
Резьбовое соединение в таких моделях является слабым местом. При гидравлическом ударе может нарушаться герметичность изделия.

Алюминиевые батареи выпускаются двух видов:

цельнолитые;
сборные, состоящие из отдельных секций. При желании их можно нарастить – добавить дополнительные секции, либо наоборот снять их.

Разборка алюминиевых радиаторов

Разобрать алюминиевый радиатор отопления требуется, как правило, в тех случаях, когда:

Собираемся делать монтаж новой системы отопления;
Нужно нарастить батарею либо снять лишние секции;
Необходимо заделать протечку или заменить уплотнения.

Для того, чтобы разобрать изделие, нам понадобится набор гаечных ключей, отвёртка и радиаторный ключ.

Первым этапом является демонтаж батареи с места её крепления. Для этого выполняем следующие действия:

Останавливаем циркуляцию воды в системе и сбрасываем давление;
Убеждаемся, что устройство остыло и горячая вода внутри него не ошпарит нас, вылившись наружу;
Находим резьбовое соединение в месте, где шланг посредством муфты крепится к трубе батареи. Подбираем подходящий по размеру гаечный ключ – с его помощью необходимо раскрутить это соединение;
Смещаем муфту по трубе, снимаем устройство и кладём на специально постеленную на пол полиэтиленовую плёнку. Внутри может оставаться немного воды – следует её слить. Радиатор кладём лицевой стороной вверх;
Вынимаем специальный фильтр и сразу же промываем его. Иначе грязь на нём может засохнуть до такой степени, что очистить её будет невозможно. В таком случае придётся покупать новый фильтр – повторное использование старого будет невозможно.

Следующий этап будет заключаться в том, чтобы разобрать саму батарею на отдельные секции. Следует знать, что соединение секций батареи между собой выполняется при помощи нипппель-гаек – это пустые внутри гайки с наружной резьбой с обеих сторон и пазами для монтажа внутри. Для этой цели используем радиаторный ключ, специально предназначенный для работы с ниппель-гайками. При необходимости его можно изготовить самостоятельно. Это ключ лопаткой с засечками на стержне – расстояние между ними соответствует ширине секций алюминиевых радиаторов. То есть, сверяясь с тем, на сколько засечек вошёл внутрь ключ, мы можем выяснить, какую ниппель-гайку мы крутим в данный момент.

Поместив лопатку в пазы соответствующей ниппель-гайки в отверстии сверху, мы делаем пару оборотов против часовой стрелки. После чего вынимаем ключ, вставляем его в отверстие снизу в пазы соответствующей ниппель-гайки и тоже проворачиваем на пару оборотов. Потом ключ возвращаем к верхней гайке и повторяем всё до тех пор, пока секции не разъединятся.

Отворачивание ниппель-гаек именно таким образом необходимо чтобы избежать перекоса. Для того, чтобы иметь возможность приложить необходимое усилие, на конце ключа имеется сквозная щель, в которую в качестве рычага при необходимости вставляем металлический стержень.

После того, как нам удалось разобрать радиатор, мы чистим его внутри, меняем прокладки и уплотнения. Если есть необходимость нарастить батарею, нужно добавить необходимое количество секций.

Если необходимо устранить течь, мы готовим специальный раствор – в эпоксидную смолу нужно добавить бронзовый порошок и тщательно перемешать. Осуществляем зачистку повреждённого участка тросом, после чего обрабатываем приготовленным составом и ждём 30 – 60 минут до полного высыхания. При работе с этим составом всё следует делать настолько быстро, чтобы не дать ему засохнуть раньше времени.

После выполнения всех необходимых операций по обслуживанию изделия и устранению неисправностей необходимо собрать батарею и выполнить её монтаж.

Сборка алюминиевых радиаторов

Последовательность действий при сборке алиминиевого радивтора:

Для того, чтобы собрать батарею обратно, располагаем её на ровной поверхности. Тщательно обследуем все резьбовые соединения на наличие трещин и сколов;
Каждое соединение очищаем от сора и загрязнений. Если мы хотим добавить новые части, необходимо до блеска зачистить торцы. Удаляется даже краска изготовителя – в местах соединений она будет существенной помехой, становясь причиной преждевременных протечек теплоносителя. Для зачистки используем наждачную бумагу с очень мелким зерном, чтобы не оставить на поверхности царапин, которые тоже могут стать причиной течи;
Обезжириваем торцы бензином. Прокладки промываем в мыльном растворе. Обезжиривание обязательно в тех системах, где используются антифризы, а не обычная вода. Они имеют высокий показатель текучести и могут приникать в мельчайшие неровности;
Теперь можем приступать к соединению секций. Надеваем на ниппель-гайку уплотнения из паронита и приставляем с обеих сторон секции изделия. Помещаем ключ отверстие сверху и поворачиваем пару раз, не используя при этом рычаг. Потом таким же образом делаем пару оборотов ниппель-гайки в нижнем отверстии. Проделываем это до тех пор, пока ключ перестаёт поворачиваться, и дотягиваем его при помощи рычага. Большого усилия не прилагаем – алюминий мягкий металл и повредить резьбу очень легко. По этой схеме собираем изделие целиком;
На неиспользованное отверстие надеваем заглушку, а с другой стороны крепим кран Маевского – он служит для стравливания из системы лишнего воздуха. После чего выполняем монтаж радиатора и присоединение его к системе. Следим за тем, чтобы муфта герметично соединяла изделие к шлангу подачи воды. После чего можем подавать воду в систему, наблюдая, не будет ли где-нибудь протечек теплоносителя.

Итак, мы смогли убедиться, что разобрать, а потом собрать алюминиевую батарею отопления не представляет большой сложности. Все операции следует выполнять очень осторожно – алюминий очень мягкий металл и его очень просто повредить. Для выполнения работ не нужны никакие особые строительные навыки – лишь набор простейших инструментов, внимательность и аккуратность. Таким образом, если понадобится обслуживание изделия или потребуется добавить какое-то количество секций, вы вполне справитесь с этой задачей своими силами.

Потребность ремонта, разборки и сборки алюминиевого радиатора, может произойти в любой момент и в любом помещении. Причин, срочного и безотлагательного вмешательства в целостность алюминиевой конструкции, много. Чаще всего, как показывает практика, авария батареи происходит в многоэтажных домах с центральной отопительной системой, где хозяева, вопреки советам и рекомендациям специалистов, всё же устанавливают подобные греющие алюминиевые приборы.

Основные причины ремонта алюминиевого радиатора

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, для установки и эксплуатации, в подобных строениях, из-за лимита допустимого рабочего давления изделия. У алюминиевых радиаторов, максимальное (допустимое) рабочее давление в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе, так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер, а при опрессовке (запуске системы) достигает значительно больше.

Как понимаете, авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти в любой момент и необязательно, что вы будите, при этом, находиться дома и об этом узнаете первым. А значит, исходя из выше изложенного, внезапная авария алюминиевой конструкции, может повлечь за собой, на большие — серьёзные финансовые расходы, которые придётся потратить не только на ремонт своего помещения — квартиры, но, а так же, на возмещение, последствий аварии, соседям.

Но случаются и другие причины, вынуждающие к срочному ремонту, вмешательство в целостность конструкции батареи, то есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных (разборку и сборку алюминиевого радиатора отопления самостоятельно) действий — три:

Засоренность отопительной батареи . Радиатор еле тёплый (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
Меж секционная течь батареи . Между соединениями секций проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
Возникновение течи секции радиатора . Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Конструкция алюминиевого радиатора отопления

Для предотвращения, возникшей сантехнической проблемы с алюминиевой батареи в вашем доме (квартире) и устранения её своими руками, необходимо, в начале ознакомиться с конструкцией этого изделия, а уж потом приступать к ремонтным действиям. Так вам будет на много проще понимать и осуществлять нужные сантехнические работы с алюминиевым радиатором отопления, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Алюминиевые отопительные батареи имеют разную форму конструкции. Отличаются они, как правило, только технологией производства. Специалисты, условно, их делят на три основных вида:

Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягчённого алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надёжность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

Меж осевое расстояние составляет 350-500 мм;
максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
обычный диапазон мощностей — от 82 Вт до 212 Вт;
вес одной секции: в пределах 1-1,47 килограмма;
максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
объем жидкости в секции: 0,25-0,46 л;
срок службы (гарантия от производителя): минимум 10 лет.

Важно! Изготовленная секция, алюминиевого радиатора отопления, лицензионным производителем, не может весить меньше 1 килограмма. Состоящая из 10 секций, алюминиевая конструкция отопительного прибора, должна иметь вес, в пределах, 11—12 килограмм.

Разборка и сборка алюминиевого радиатора отопления

Для того, чтобы снять и разобрать, а затем собрать и установить, алюминиевый радиатор отопления, понадобится не большой набор специальных инструментов:

Набор гаечных ключей;
набор отвёрток;
радиаторный ключ;
газовый ключ №2;
монтировка.

Демонтаж алюминиевого радиатора отопления

Первым этапом сантехнических работ, является демонтаж отопительной батареи с установленного места. Чтобы исполнить это, выполняем следующие действия:

Перекрываем подачу тепловой жидкости в системе отопления и сбрасываем давление.
Во избежание травм или других казусов, даём радиатору и жидкости внутри, полностью остыть.
Далее, при помощи подходящего по размеру, гаечного ключа, раскручиваем резьбовое соединение, где батарея крепится к трубе.
Смещаем открученную муфту по трубе и снимаем алюминиевое изделие. Сливаем оставшуюся в батареи жидкость и кладём на специально постеленную на пол полиэтиленовую плёнку. Кладём радиатор лицевой стороной вверх.
Сразу же, вынимаем и моем фильтр. Это действия нельзя откладывать в долгий ящик, так как грязь может засохнуть и очистить её будет проблематично, а значит, повторное использование этого фильтра, может стать невозможным.

Разборка алюминиевого радиатора отопления

Далее, переходим к следующему этапу сантехнических работ, то есть, к разборке батареи на отдельные секции. Перед тем как приступить к ремонтным действиям, необходимо знать, что секции алюминиевого радиатора, между собой соединяются, при помощи ниппель-гаек – это пустотелые внутри гайки с наружной резьбой в обе стороны и пазами, для монтажа внутри.

Для разъединения батареи на секции, применяем, специально предназначенный для работы с ниппель-гайками, радиаторный ключ. Визуально, этот инструмент представляет собой, ключ лопаткой с засечками на стержне, которое соответствует ширине секций алюминиевых радиаторов. Нет возможности приобрести радиаторный ключ – изготовить его самостоятельно, человеку с техническими навыками, не составит большого труда.

Для разъединения секций алюминиевого радиатора, помещаем лопатку в пазы соответствующей ниппель-гайки в отверстии сверху и делаем пару оборотов против часовой стрелки. После чего, вынимаем и вставляем, радиаторный ключ, в отверстие снизу в пазы соответствующей ниппель-гайки и также, как в первом случае, проворачиваем на пару оборотов. Затем, ключ возвращаем к верхней ниппель-гайке и наоборот. Словом, повторяем все движения до тех пор, пока секции не разъединятся полностью.

При отворачивании ниппель-гайки, необходимо, чтобы избежать перекоса, строго соблюдать последовательность действий. Для удобства, чтобы иметь возможность прикладывать необходимое усилие на инструмент, на конце радиаторного ключа имеется сквозное отверстие, в которое, при необходимости, в качестве рычага, можно вставить монтировку, большую отвёртку или любой, соответствующего диаметра, металлический стержень.

После того, как алюминиевый радиатор отопления разобран полностью – чистим и моем его изнутри. Обязательно, меняем все прокладки и уплотнения.

Если необходимо устранить дефект или трещину конструкции, для этого, нужно приготовить специальный раствор – в эпоксидную смолу добавляем бронзовый порошок и тщательно перемешиваем. Обязательно, перед нанесением изготовленного раствора, производим тщательную зачистку повреждённого участка. После нанесения раствора, ждём полного высыхания, минут 20 – 40. Все ремонтные действия необходимо делать быстро, так как, приготовленный состав быстро схватывается (сохнет).

После выполнения необходимых ремонтных мероприятий: по обслуживанию и устранению неисправностей алюминиевой конструкции, следующие действия – это сборка батареи и монтаж на прежнее место.

Сборка алюминиевого радиатора отопления

Последовательность сантехнических (ремонтных) действий, при сборке алюминиевого радиатора:

Для сборки алюминиевого радиатора отопления, располагаем его на ровной поверхности. Затем, тщательно обследуем все резьбовые соединения, на предмет трещин и сколов;
Зачищаем каждое соединение, удаляя сор и грязь. Если планируете добавить новые секции, то необходимо тщательно зачистить торцы. Для этого, как правило, используют мелкую (мелким зерном) наждачную бумагу. Она не оставит на поверхности глубоких царапин, которые могут спровоцировать протекания (течь) нагревающей жидкости;
Обезжириваем торцы растворителем или высокооктановым бензином. Прокладки обрабатываем мыльным раствором;
Далее, приступаем к соединению секций. Надеваем на ниппель-гайку уплотнительные кольца из паронита и приставляем к обеим сторонам секции изделия. Далее, скручиваем радиаторным ключом, повторяя в обратной последовательности, действия, которые производили при разборке алюминиевой батареи. Крутим радиаторным ключом до тех пор, пока инструмент не упрётся – перестанет, без усилия, поворачиваться. Далее, при помощи рычага, подтягиваем конструкцию. При этом, не следует прилагать слишком большого усилия. Алюминий мягкий материал и повредить, целостность резьбы, очень легко. И так, повторяя все сборочные действия, собираем алюминиевое изделие целиком;

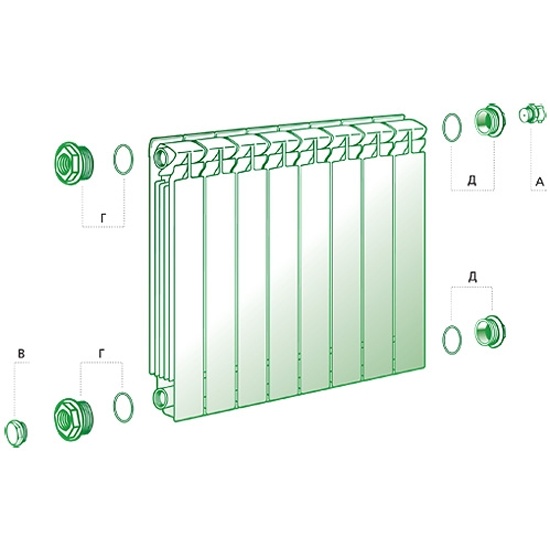

В конце сборки, с одной стороны вкручиваем заглушку, а с другой, кран Маевского. Он предназначен, для предотвращения воздушных пробок в отопительной батареи.
После, выполняем монтаж алюминиевого радиатора отопления – подсоединяем к системе отопления. При этом, обязательно обращаем пристальное внимание на герметичность соединения. После чего, делаем опрессовку (проверку) конструкции. Пускаем воду в систему и проверяем. Смотрим результат: качество разборки и сборки алюминиевой отопительной батареи.

полезные советы и основные правила — Портал о строительстве, ремонте и дизайне

Потребность разборки батарей отопления может возникнуть в каждом доме. Если одна из секций дала течь, то ее требуется заменить или убрать. Добавлять дополнительные ребра приходится, когда имеющееся не прогревают помещение до нужной температуры. А если во время отопительного сезона в квартире становится жарко, нужно убрать лишние секции. Подобные задачи решаются с помощью профессионалов, но если финансовое состояние оставляет желать лучшего, придется узнавать, как разобрать радиатор отопления своими руками. Это позволит сэкономить и получить полезный опыт.

Как разобрать радиатор отопления своими руками

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

радиаторный (ниппельный) ключ;
разводной ключ или набор гаечных ключей с разными размерами головок;
автоген или болгарка;
строительный фен;
молоток, кувалда;
зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

Ниппельный ключ

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

Остановить циркуляцию воды и сбросить давление.
Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

Ниппель-гайка

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. Отметка «D» обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Важно! Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

Установка ниппель-гайки

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Разборка чугунного радиатора

Чугунная батарея отопления

Чугунные изделия, как правило, стоят в квартирах по несколько десятков лет. В связи с этим во многих случая разобрать их не повредив невозможно. Чтобы снять батарею с места крепления, раскрутите сгоны на входе и выходе. Если это сделать не получилось, ее придется срезать болгаркой или автогеном. После демонтажа изделие промывается и укладывается на ровную поверхность.

Срезаем старую батарею болгаркой

За долгие годы эксплуатации стыки между секциями, ниппель-гайки и другие отдельные элементы прикипают друг к другу. За счет этого разборка требует применения большей физической силы, чем во время работы с новыми радиаторами отопления. Если гайка не откручивается, воспользуйтесь инструментом для нагрева мест соединения. Когда прикипевшие участки разогреются, их будет проще разъединить.

Совет: для нагрева можно использовать строительный фен, автоген или паяльную лампу.

Если пазы, предназначенные для фиксации ключа в соединяющих гайках, разъела ржавчина, разобрать изделие не получится. Эффективным способом убрать поврежденную секцию является механическое разбивание с применением кувалды, но в таком случае есть большой риск повредить всю конструкцию. Можно также попробовать распилить батарею в местах стыков болгаркой или ножовкой по металлу.

Разбираем старую батарею

После отделения поврежденной секции от всей конструкции попробуйте выбить ниппель-гайки при помощи молотка и зубила. Чтобы работать было легче, привлеките помощника. Только своими руками снять и разобрать радиатор может не получиться, так как чугунные изделия очень тяжелые. Одна секция весит около 7,5 кг. Соответственно, батарея в 10 секций потянет на 75 кг.

Схема разборки чугунных радиаторов отоплений.

Если понять, как разобрать радиатор отопления своими руками, это можно сделать быстро и без каких-либо негативных последствий. Главное, запастись необходимыми инструментами и знаниями. В случае со старыми батареями могут возникнуть проблемы. Но если повезет, то снять нужные секции получится. В противном случае придется покупать новый отопительный элемент.

Алюминиевый радиатор отопления – Как разобрать и собрать батарею

Алюминиевый радиатор отопления ‒ Разборка и сборка конструкции

Потребность качественного ремонта, разборки и сборки алюминиевого радиатора, может произойти в любой момент и в любом помещение. Причин, срочного и безотлагательного вмешательства в целостность алюминиевой конструкции, довольно много. Чаще всего, как показывает практика, серьезная авария обогревающей батареи, происходит в многоэтажных домах, с центральной отопительной системой. Особенно, где хозяева жилища, вопреки всем профессиональным советам и рекомендациям, грамотных специалистов, все-же устанавливают алюминиевый радиатор отопления.

Алюминиевый радиатор отопления ‒ Основные причины ремонта конструкции

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, из-за лимита допустимого рабочего давления изделия, для монтажа и длительной эксплуатации, в многоквартирных строениях. У алюминиевых радиаторов, максимальное, допустимое рабочее давление, в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе. Так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер. А вот при опрессовке, проверочном запуске отопительной системы в здание, давление в трубах, достигает значительно больших показателей.

Как понимаете, внезапная авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти, в любой момент. И необязательно, что вы будите, при этом процессе, находиться дома или сможете узнать, о проблеме, первым. А значит, исходя из выше изложенного, внезапное нарушение целостности отопительной конструкции, может повлечь за собой, порой, довольно серьезные финансовые потери. Придется потратиться ни только на ремонт своего жилого помещения (квартиры), но и на возмещение, последствий аварии, соседям снизу.

Причины срочного ремонта алюминиевого радиатора

Но, случаются и другие причины, вынуждающие к срочному ремонту сантехоборудования, вмешательству в целостность конструкции батареи. То есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных действий (разборка и сборка алюминиевой батареи отопления самостоятельно), в основном ‒ три:

Засоренность отопительной батареи. Обогревающее устройство еле теплое (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
Меж секционная течь батареи. Между соединениями секций, проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
Возникновение течи секции радиатора. Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Конструкция алюминиевого радиатора отопления

Устройство алюминиевого радиатора отопления

Перед предотвращением, возникшей сантехнической проблемы, с алюминиевой батареи в вашем доме или квартире и устранением ее своими руками, необходимо в начале ознакомиться с конструкцией этого изделия. А уже после, приступать к восстановительным, ремонтным мероприятиям. Так вам будет гораздо проще понимать и осуществлять, нужные сантехнические работы с алюминиевым отопительным устройством, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягченного алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надежность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

Меж осевое расстояние составляет 350-500 мм;
максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
обычный диапазон мощностей — от 82 Вт до 212 Вт;
вес одной секции: в пределах 1-1,47 килограмма;
максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
объем жидкости в секции: 0,25-0,46 л;
срок службы (гарантия от производителя): минимум 10 лет.

Важно! Изготовленная секция, алюминиевого радиатора отопления, лицензионным производителем, не может весить меньше 1 килограмма. Состоящая из 10 секций, алюминиевая конструкция отопительного прибора, должна иметь вес, в пределах, 11—12 килограмм.

Алюминиевый радиатор отопления ‒ Разборка и сборка обогревающей конструкции

Для того, чтобы снять и разобрать, а затем собрать и установить, алюминиевый радиатор отопления, понадобится небольшой набор специальных инструментов:

Набор гаечных ключей;
набор отверток;
радиаторный ключ;
газовый ключ №2;
обычная монтировка.

Демонтаж алюминиевого радиатора отопления

Алюминиевый радиатор отопления — демонтаж обогревателя

Перекрываем подачу тепловой жидкости в системе отопления и сбрасываем давление.
Во избежание травм или других казусов, даём радиатору и жидкости внутри, полностью остыть.
Далее, при помощи подходящего по размеру, гаечного ключа, раскручиваем резьбовое соединение, где батарея крепится к трубе.
Смещаем открученную муфту по трубе и снимаем алюминиевое изделие. Сливаем оставшуюся в батареи жидкость и кладем на специально постеленную на пол полиэтиленовую пленку. Кладем радиатор лицевой стороной вверх.
Сразу же, вынимаем и моем фильтр. Это действия нельзя откладывать в долгий ящик, так как грязь может засохнуть и очистить ее будет проблематично, а значит, повторное использование этого фильтра, может стать невозможным.

Алюминиевый радиатор отопления ‒ Разборка конструкции

Ниппель-гайка

Радиаторный ключ

Ключ радиаторный ниппельный

Для разъединения секций радиатора из алюминия, помещаем лопатку в пазы соответствующей ниппель-гайки в отверстии сверху и делаем пару оборотов против часовой стрелки. После чего, вынимаем и вставляем, радиаторный ключ, в отверстие снизу в пазы соответствующей ниппель-гайки и также, как в первом случае, проворачиваем на пару оборотов. Затем, ключ возвращаем к верхней ниппель-гайке и наоборот. Словом, повторяем все движения до тех пор, пока секции не разъединятся полностью.

При отворачивании ниппель-гайки, необходимо, чтобы избежать перекоса, строго соблюдать последовательность действий. Для удобства, чтобы иметь возможность прикладывать необходимое усилие на инструмент, на конце радиаторного ключа имеется сквозное отверстие, в которое, при необходимости, в качестве рычага, можно вставить монтировку, большую отвертку или любой, соответствующего диаметра, металлический стержень.

Алюминиевый радиатор — откручивание ниппель-гайки

Ремонт и чистка радиатора

После того, как радиатор отопления разобран полностью – чистим и моем его изнутри. Обязательно, меняем все прокладки и уплотнения.

Если необходимо устранить дефект или трещину конструкции, для этого, нужно приготовить специальный раствор – в эпоксидную смолу добавляем бронзовый порошок и тщательно перемешиваем. Обязательно, перед нанесением изготовленного раствора, производим тщательную зачистку поврежденного участка. После нанесения раствора, ждем полного высыхания, минут 20 – 40. Все ремонтные действия необходимо делать быстро, так как, приготовленный состав быстро схватывается (сохнет).

Алюминиевый радиатор отопления ‒ Сборка изделия

Последовательность сантехнических (ремонтных) действий, при сборке алюминиевого радиатора:

Для сборки алюминиевого радиатора отопления, располагаем его на ровной поверхности. Затем, тщательно обследуем все резьбовые соединения изделия, на предмет трещин и сколов;
Зачищаем каждое соединение, удаляя сор и грязь. Если планируете добавить новые секции, то необходимо тщательно зачистить торцы. Для этого, как правило, используют мелкую (мелким зерном) наждачную бумагу. Она не оставит на поверхности глубоких царапин, которые могут спровоцировать протекания (течь) нагревающей жидкости;
Обезжириваем торцы растворителем или высокооктановым бензином. Прокладки обрабатываем мыльным раствором;
Далее, приступаем к соединению секций, обогревающего изделия. Надеваем на ниппель-гайку уплотнительные кольца из паронита и приставляем к обеим сторонам секции изделия. Далее, скручиваем радиаторным ключом, повторяя в обратной последовательности, действия, которые производили при разборке алюминиевой батареи. Крутим радиаторным ключом до тех пор, пока инструмент не упрется – перестанет, без усилия, поворачиваться. Далее, при помощи рычага, подтягиваем конструкцию. При этом, не следует прилагать слишком большого усилия. Алюминий мягкий материал и повредить, целостность резьбы, очень легко. И так, повторяя все сборочные действия, собираем алюминиевое изделие целиком;
В конце сборки обогревателя, с одной стороны, вкручиваем заглушку, а с другой, кран Маевского. Он предназначен, для предотвращения воздушных пробок в отопительной батареи.
После, выполняем монтаж алюминиевого радиатора отопления – подсоединяем к отопительной системе дома. При этом, обязательно обращаем пристальное внимание на герметичность соединения. После чего, делаем опрессовку (проверку) конструкции. Пускаем воду в систему и проверяем. Смотрим результат: качество разборки и сборки алюминиевой отопительной батареи.

Подведем итог вышеизложенного

И так, подведем итог вышеизложенного. Разобрать и собрать алюминиевый радиатор своими руками (самостоятельно) – вполне реально и возможно. Получиться ли у Вас, выполнить все, требуемые ремонтные, сантехнические действия, качественно – профессионально? Зависит только от Вас и от качества сборки и опрессовки отопительной батареи. Надо понимать, что не предвиденная, внезапная поломка, может повлечь за собой и не предвиденные, большие расходы.

Поэтому будет не лишним, перед тем, как разобрать и собрать алюминиевый радиатор самостоятельно, досконально взвесить, все за и против. И, если есть хоть капелька сомнений, то лучше самому не браться за подобные ремонтные мероприятия, а заказать ремонт алюминиевого радиатора у настоящего профессионала. То-беж, вызвать на дом мастера-сантехника.

Как разобрать алюминиевый радиатор — Стройпортал Biokamin-Doma.ru

Самостоятельная разборка алюминиевого радиатора

Опубликовал: Виктория Митина 0 575 Просмотров

Во многих домах установлены алюминиевые радиаторы отопления, которые стали одной из первых альтернатив устройству из чугуна. Как разобрать и собрать алюминиевый радиатор отопления своими руками, если необходим ремонт, – актуальный вопрос для домовладельцев.

Особенности алюминиевых радиаторов

Для того чтобы грамотно собрать и разобрать систему, состоящую из алюминиевых радиаторов, следует в первую очередь знать сильные и слабые стороны, которые характерны для данного вида. Среди плюсов такого типа батарей можно выделить следующее:

Высокая теплопроводность алюминия компенсирует нестабильность напора теплоносителя.
Легкость материала облегчает транспортировку и монтаж. Ремонт радиаторов отопления из алюминия можно сделать своими руками.
Стоимость батарей в разы меньше биметаллических и медных аналогов.
Достаточно большой диаметр проходных отверстий.
Батареи быстро нагреваются и так же быстро остывают. Это дает возможность установить в короткие сроки оптимальную температуру в помещении при изменении погоды на улице.

Несмотря на большое количество преимуществ, они имеют свои минусы:

Алюминиевые радиаторы нельзя назвать универсальными, поскольку они стыкуются не со всеми системами отопления и для их установки требуются специальные переходники.
Склонность к завоздушиванию. В радиаторах такого типа высока вероятность появления протечки, поскольку они не переносят резких перепадов давления.

Именно недостатки алюминиевых батарей требуют навыков их разборки. Следует отметить, что подобные проблемы актуальны и для биметаллических радиаторов отопления.

Процесс разборки

Разбирать алюминиевые радиаторы требуется при обновлении системы, установке дополнительных секций или при необходимости устранить протечку или поменять уплотнительные кольца. Отремонтировать батареи самостоятельно несложно при соблюдении определенной последовательности.

Для справки! Из инструментов для проведения работ потребуются гаечный ключ, отвертка.

Аккуратно сбросить давление, остановить движение теплоносителя. Подождать, когда система отопления полностью остынет.
Открутить муфту в месте соединения радиатора с входной трубой. Она смещается вдоль трубы, что дает возможность беспрепятственно снять радиатор и положить его на пол, предварительно застеленный пленкой. Воду, оставшуюся внутри батареи, необходимо слить.
Из радиатора следует достать фильтр и тщательно промыть проточной водой, очистив его от налета, примесей и грязи.

Разобрать радиатор отопления на секции можно после его демонтажа. Между собой они соединены ниппельными гайками, которые имеют наружную резьбу и монтажные пазухи. Для проведения с ними разных манипуляций необходим специальный ключ в виде лопатки с несколькими засечками. Поместить ниппельный ключ в монтажные пазы гайки и сделать несколько оборотов. Такую манипуляцию следует произвести со всеми ниппелями, пока секции не рассоединятся.

Такой метод позволяет не допустить перекосов, которые свойственны алюминиевым радиаторам. Если процесс откручивания затруднен, то на конце ключа обычно есть специальное отверстие, куда можно вставить стержень для усиления.

Разобранные батареи следует тщательно очистить внутри и при необходимости заменить все прокладки и уплотнители.

В том случае, если разбирается радиатор из-за наличия течи, то следует приготовить специальный раствор. Необходимо взять эпоксидную смолу с бронзовым порошком. Далее взять трос, который обычно используется для прочистки канализации, обработать им всю внутреннюю поверхность батареи и оставить высыхать на полчаса.

Важно! При работе с эпоксидной смолой все манипуляции необходимо делать быстро, поскольку это вещество практически моментально застывает.

Ремонт и диагностика биметаллических радиаторов проводится аналогично.

Сборка батарей

После проведения диагностики и устранения неполадок батареи необходимо собрать. Процесс сборки будет следующим:

Уложить все элементы радиатора на ровную поверхность и тщательно осмотреть. Резьбовые соединения не должны иметь трещины и сколы.
Все соединения очистить от загрязнений, а торцы отшлифовать, сняв даже слой заводской краски. Можно прибегнуть к помощи наждачки с мелкими зернами во избежание повреждения поверхности и оставления на ней царапин.
Все прокладки промыть в мыльной воде, а если в качестве теплоносителя используется антифриз, то их дополнительно обработать обезжиривающим составом.
На ниппельные гайки надеть уплотнители и с обеих сторон приставить секции. При помощи специального ключа плавно сделать несколько оборотов по часовой стрелке. Работы по соединению выполняются, начиная с верхних отверстий, потом закрепляются нижние. Закрутить гайки до упора, но делать это предельно аккуратно, поскольку алюминиевую резьбу легко можно повредить.
На неиспользуемое отверстие надеть заглушку, а на другом торце установить кран для выпуска воздуха.

Далее батареи соединяются с отопительной системой, при этом надо проследить, чтобы муфта максимально плотно соединяла трубу подачи теплоносителя. После того как система смонтирована, можно запускать жидкость и проверить наличие протечек.

Замена секций – это элементарно: как разобрать алюминиевый радиатор отопления своими руками

Причина, из-за которой разборка и сборка алюминиевых секций становится первой необходимостью, не всегда возникает спонтанно.

Самая неприятная причина вынуждает хозяина привлечь квалифицированного специалиста к срочному ремонту своего отопительного оборудования.

Появление трещины, явная течь или запотевание ослабленного рёбра, непосредственно, на самой секции, приводят к мысли о неизбежной её замене. Другая причина — увеличение или уменьшение количества секций радиатора для изменения коэффициента теплоотдачи.

Инструмент в помощь

Базовый набор инструментов, без которого не обойтись:

радиаторный, ниппельный ключ;
гаечные рожковые ключи;
монтировка;
болгарка для обрезных операций;
набор паронитовых прокладок, и заглушек;
разводной, сантехнический, ключ;
строительный фен;
газовый ключ №2.

Роль главного инструмента в предстоящей работе отводится ниппельному ключу.

Ключ представляет собой толстостенную трубу с засечками по длине и с плоским наконечником лопаточкой. Вместо радиаторного ключа, некоторые сантехники используют сплющенный с одного конца металлический стержень круглой формы, диаметром 18—20 мм. Инструмент откалиброван серией насечек, шаг между которыми соответствует ширине одной секции.

Разводной или рожковый ключ необходим для бережного отворачивания оцинкованных муфт и покрытых эмалью торцевых заглушек. Монтировка, болгарка и строительный фен могут понадобиться при возникновении проблем с демонтажем прикипевших соединений.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.

Важно! Перед снятием накидных муфт под радиатор расстилается тряпка, чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций.

Отключение от сети отопления

Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями. Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ, чтобы он отключил стояка отопления для проведения ремонтных работ.

Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет, а затем отсоединяют радиатор от труб отопления.

Теплоноситель, оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать батарею

Алюминиевые секции, соединены ниппель-гайками. Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя. На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники. Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки, чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Важно! При отворачивании соединителей следует соблюдать последовательность действий, чтобы избежать перекоса.

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой.

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита, помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек, чтобы не получилось перекоса, ограничивается двумя оборотами ключа.

Если что-то пошло не так

За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу. Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.

Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется, поскольку он мягкий металл.

Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину. Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.

Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом. В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.

Болгаркой обрезается прохудившаяся секция, причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.

Во время сборки желательно заменить старые прокладки на новые и почистить места соединений, обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек.

Полезное видео

Посмотрите видео, в котором показано, как собирать алюминиевый радиатор.

Заключение

Работа считается завершённой после опрессовывания собранного радиатора.

Сборку и разборку ремонтируемых секций удобнее проводить с напарником. Упрощает процесс снятия отопительного прибора со стены и предотвращает его деформацию. Напарник при этом приветствуется любой, даже не строительной, квалификации.

Сборка алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления – общие сведения и характеристики

Алюминий является материалом с отличной теплопроводностью, вследствие чего изделия из него можно использовать в системах с нестабильным напором теплоносителя. Половина тепла передаётся путём излучения, половина – путём тепловой конвекции;
Небольшая масса – это упрощает монтаж такого типа устройств, а также их транспортировку и обслуживание;
Прочность – алюминиевые радиаторы отопления выдерживают давление в 16 атмосфер;
Низкая стоимость – устройства этого типа стоят гораздо ниже аналогичных биметалических или медных изделий;
Возможность регулирования;
Эстетичный внешний вид.

Однако наряду с преимуществами эти устройства имеют и ряд существенных недостатков:

Алюминий является активным в химическом плане металлом и имеет недостаточную стойкость к коррозии;
В сборных моделях невозможно применение никакого другого теплоносителя, кроме воды со строго выдержанными кислотно-щелочными характеристиками;
Алюминиевые радиаторы имеют склонность к завоздушиванию. Поэтому периодически необходимо стравливать воздух из системы;
Резьбовое соединение в таких моделях является слабым местом. При гидравлическом ударе может нарушаться герметичность изделия.

Алюминиевые батареи выпускаются двух видов:

цельнолитые;
сборные, состоящие из отдельных секций. При желании их можно нарастить – добавить дополнительные секции, либо наоборот снять их.

Разборка алюминиевых радиаторов

Разобрать алюминиевый радиатор отопления требуется, как правило, в тех случаях, когда:

Собираемся делать монтаж новой системы отопления;
Нужно нарастить батарею либо снять лишние секции;
Необходимо заделать протечку или заменить уплотнения.

Для того, чтобы разобрать изделие, нам понадобится набор гаечных ключей, отвёртка и радиаторный ключ.

Первым этапом является демонтаж батареи с места её крепления. Для этого выполняем следующие действия:

Останавливаем циркуляцию воды в системе и сбрасываем давление;
Убеждаемся, что устройство остыло и горячая вода внутри него не ошпарит нас, вылившись наружу;
Находим резьбовое соединение в месте, где шланг посредством муфты крепится к трубе батареи. Подбираем подходящий по размеру гаечный ключ – с его помощью необходимо раскрутить это соединение;
Смещаем муфту по трубе, снимаем устройство и кладём на специально постеленную на пол полиэтиленовую плёнку. Внутри может оставаться немного воды – следует её слить. Радиатор кладём лицевой стороной вверх;
Вынимаем специальный фильтр и сразу же промываем его. Иначе грязь на нём может засохнуть до такой степени, что очистить её будет невозможно. В таком случае придётся покупать новый фильтр – повторное использование старого будет невозможно.

Сборка алюминиевых радиаторов

Последовательность действий при сборке алиминиевого радивтора:

Для того, чтобы собрать батарею обратно, располагаем её на ровной поверхности. Тщательно обследуем все резьбовые соединения на наличие трещин и сколов;
Каждое соединение очищаем от сора и загрязнений. Если мы хотим добавить новые части, необходимо до блеска зачистить торцы. Удаляется даже краска изготовителя – в местах соединений она будет существенной помехой, становясь причиной преждевременных протечек теплоносителя. Для зачистки используем наждачную бумагу с очень мелким зерном, чтобы не оставить на поверхности царапин, которые тоже могут стать причиной течи;
Обезжириваем торцы бензином. Прокладки промываем в мыльном растворе. Обезжиривание обязательно в тех системах, где используются антифризы, а не обычная вода. Они имеют высокий показатель текучести и могут приникать в мельчайшие неровности;
Теперь можем приступать к соединению секций. Надеваем на ниппель-гайку уплотнения из паронита и приставляем с обеих сторон секции изделия. Помещаем ключ отверстие сверху и поворачиваем пару раз, не используя при этом рычаг. Потом таким же образом делаем пару оборотов ниппель-гайки в нижнем отверстии. Проделываем это до тех пор, пока ключ перестаёт поворачиваться, и дотягиваем его при помощи рычага. Большого усилия не прилагаем – алюминий мягкий металл и повредить резьбу очень легко. По этой схеме собираем изделие целиком;
На неиспользованное отверстие надеваем заглушку, а с другой стороны крепим кран Маевского – он служит для стравливания из системы лишнего воздуха. После чего выполняем монтаж радиатора и присоединение его к системе. Следим за тем, чтобы муфта герметично соединяла изделие к шлангу подачи воды. После чего можем подавать воду в систему, наблюдая, не будет ли где-нибудь протечек теплоносителя.

Как разобрать и собрать алюминиевый радиатор отопления

Потребность ремонта, разборки и сборки алюминиевого радиатора, может произойти в любой момент и в любом помещении. Причин, срочного и безотлагательного вмешательства в целостность алюминиевой конструкции, много. Чаще всего, как показывает практика, авария батареи происходит в многоэтажных домах с центральной отопительной системой. Где хозяева, вопреки советам и рекомендациям специалистов, всё же устанавливают алюминиевый радиатор.

Основные причины ремонта алюминиевого радиатора

Причины срочного ремонта алюминиевого радиатора

Засоренность отопительной батареи . Радиатор еле тёплый (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
Меж секционная течь батареи . Между соединениями секций проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
Возникновение течи секции радиатора . Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Конструкция алюминиевого радиатора отопления

Основные параметры батареи из алюминия

Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягчённого алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Технические характеристики (параметры) батареи из алюминия:

Меж осевое расстояние составляет 350-500 мм;
максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
обычный диапазон мощностей — от 82 Вт до 212 Вт;
вес одной секции: в пределах 1-1,47 килограмма;
максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
объем жидкости в секции: 0,25-0,46 л;
срок службы (гарантия от производителя): минимум 10 лет.

Разборка и сборка алюминиевого радиатора отопления

Набор гаечных ключей;
набор отвёрток;
радиаторный ключ;
газовый ключ №2;
монтировка.

Демонтаж алюминиевого радиатора отопления

Перекрываем подачу тепловой жидкости в системе отопления и сбрасываем давление.
Во избежание травм или других казусов, даём радиатору и жидкости внутри, полностью остыть.
Далее, при помощи подходящего по размеру, гаечного ключа, раскручиваем резьбовое соединение, где батарея крепится к трубе.
Смещаем открученную муфту по трубе и снимаем алюминиевое изделие. Сливаем оставшуюся в батареи жидкость и кладём на специально постеленную на пол полиэтиленовую плёнку. Кладём радиатор лицевой стороной вверх.
Сразу же, вынимаем и моем фильтр. Это действия нельзя откладывать в долгий ящик, так как грязь может засохнуть и очистить её будет проблематично, а значит, повторное использование этого фильтра, может стать невозможным.

Разборка алюминиевого радиатора отопления

Радиаторный ключ

Ремонт и чистка алюминиевого радиатора

Сборка алюминиевого радиатора отопления

Последовательность сантехнических (ремонтных) действий, при сборке алюминиевого радиатора:

Для сборки алюминиевого радиатора отопления, располагаем его на ровной поверхности. Затем, тщательно обследуем все резьбовые соединения, на предмет трещин и сколов;
Зачищаем каждое соединение, удаляя сор и грязь. Если планируете добавить новые секции, то необходимо тщательно зачистить торцы. Для этого, как правило, используют мелкую (мелким зерном) наждачную бумагу. Она не оставит на поверхности глубоких царапин, которые могут спровоцировать протекания (течь) нагревающей жидкости;
Обезжириваем торцы растворителем или высокооктановым бензином. Прокладки обрабатываем мыльным раствором;
Далее, приступаем к соединению секций. Надеваем на ниппель-гайку уплотнительные кольца из паронита и приставляем к обеим сторонам секции изделия. Далее, скручиваем радиаторным ключом, повторяя в обратной последовательности, действия, которые производили при разборке алюминиевой батареи. Крутим радиаторным ключом до тех пор, пока инструмент не упрётся – перестанет, без усилия, поворачиваться. Далее, при помощи рычага, подтягиваем конструкцию. При этом, не следует прилагать слишком большого усилия. Алюминий мягкий материал и повредить, целостность резьбы, очень легко. И так, повторяя все сборочные действия, собираем алюминиевое изделие целиком;
В конце сборки, с одной стороны вкручиваем заглушку, а с другой, кран Маевского. Он предназначен, для предотвращения воздушных пробок в отопительной батареи.
После, выполняем монтаж алюминиевого радиатора отопления – подсоединяем к системе отопления. При этом, обязательно обращаем пристальное внимание на герметичность соединения. После чего, делаем опрессовку (проверку) конструкции. Пускаем воду в систему и проверяем. Смотрим результат: качество разборки и сборки алюминиевой отопительной батареи.

Вывод — подведение итога вышеизложенного

И так, подведём итог выше изложенного. Разобрать и собрать алюминиевый радиатор своими руками (самостоятельно) – вполне возможно. Получиться ли у Вас, выполнить все, требуемые ремонтные, сантехнические действия, качественно – профессионально? Зависит только от Вас и от качества сборки и опрессовки алюминиевой отопительной батареи. Надо понимать, что не предвиденная, внезапная поломка, может повлечь за собой и не предвиденные, большие расходы.

Поэтому будет не лишним, перед тем, как разобрать и собрать алюминиевый радиатор самостоятельно, досконально взвесить, все за и против. И, если есть хоть капелька сомнений, то лучше самому не браться за подобные ремонтные мероприятия, а заказать ремонт алюминиевого радиатора у профессионала. То-беж, вызвать на дом, квалифицированного мастера-сантехника.

Как разобрать алюминиевый радиатор отопления своими руками

Плюсы и минусы обогревателей из алюминия

Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:

Алюминий является одним из лучших проводников тепла, отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
Эти батареи способны выдерживать давление от 16 до 25 атмосфер, что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
Они легко регулируются, что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
Они обладают привлекательным дизайном, который легко вписывается в любой интерьер.

Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
Батареи этого вида склонны к завоздушиванию, поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.

Сборка батарей

Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:

Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов.
Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием. Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков.

Как разобрать алюминиевый радиатор отопления своими руками?

Снятие алюминиевой батареи происходит в следующих случаях:

Когда система меняется полностью.
Необходимо нарастить или убрать лишнюю секцию.
Устранить течь.

Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.

Дальнейшие действия производятся в следующей последовательности:

Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.
При помощи гаечного ключа откручиваем муфту, которая соединяет шланг, идущий от батареи к трубе отопления.
Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.
Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.
Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора. Делать это нужно крайне осторожно, чтобы избежать образования перекоса.

После разборки элементы батареи промываются и собираются в той же последовательности действий.

Заключение

Если под рукой есть необходимые инструменты, то работа не доставит каких-либо проблем. Снимать для промывки радиаторы из этого металла можно раз в 3-5 лет. Подобная профилактика значительно увеличит срок эксплуатации устройства.

Полезное видео

Как собрать алюминиевый радиатор отопления – видео:

Как разобрать алюминиевый радиатор отопления своими руками

Как разобрать радиатор отопления своими руками

Конструкции радиаторов отопления

Изделия делятся на два основных вида:

Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Подготовка к разборке

радиаторный (ниппельный) ключ;
разводной ключ или набор гаечных ключей с разными размерами головок;
автоген или болгарка;
строительный фен;
молоток, кувалда;
зубило.

Инструменты для разборки батарей отопления

Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

Остановить циркуляцию воды и сбросить давление.
Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

Важно! Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

Ремонт биметаллических радиаторов

Прокладка между секциями радиатора

Разборка чугунного радиатора

Чугунная батарея отопления

Срезаем старую батарею болгаркой

Совет: для нагрева можно использовать строительный фен, автоген или паяльную лампу.

Разбираем старую батарею

Схема разборки чугунных радиаторов отоплений.

Как разобрать биметаллический радиатор отопления

Потребность в разборке батареи отопления может возникнуть по разным причинам, к примеру, если место соединения секций стало подтекать либо на одном из ребер появилась трещина. В большинстве случаев можно сохранить прибор путем удаления испорченного ребра или герметизации стыков. Ниже мы подробно ознакомимся с данной операцией, которая позволит вернуть радиатору первоначальную эффективность. Разобранная батарея отопления

Общие сведения

Еще не так давно в системах отопления использовались исключительно чугунные радиаторы, однако, в настоящее время выбор отопительных приборов существенно расширился, в частности появились алюминиевые и металлические батареи. Причем каждый их вид обладает своими конструкционными особенностями, соответственно, процесс их разборки выглядит по-разному. Поэтому ниже мы рассмотрим, как разобрать батареи отопления своими руками всех наиболее распространенных типов.

Совет! Чтобы очистить прибор от накипи и прочих загрязнений, его необязательно разбирать. Существуют специальные жидкие составы, которые качественно справляются с поставленной задачей.

На фото — ключ для радиаторов

Инструменты Прежде чем приступить к разборке батарей, необходимо подготовить следующие инструменты: Ключи для разборки батарей – 1 дюймовый для биметаллических и алюминиевых приборов и 5/4 для чугунных. Сантехнический разводной ключ, Паяльная лампа, Газовый ключ. Откручивание ниппеля специальным ключом Вне зависимости от типа радиатора, прежде чем разобрать его, необходимо перекрыть подачу теплоносителя, слить с него всю жидкость и затем демонтировать. Как правило, чугунные радиаторы подвешиваются на крюках-кронштейнах. Поэтому для демонтажа достаточно отсоединить их от трубопровода, для этих целей следует воспользоваться сантехническим разводным ключом.

Дальнейшая же работа осуществляется в следующем порядке: Перед тем как разобрать чугунный радиатор отопления необходимо подготовить рабочее место – ровную площадку, застеленную клеенкой или брезентом. В квартире выполнить эту операцию можно в ванной. Далее надо снять заглушки.

Сложность заключается в том, что они могут иметь как левую, так и правую резьбу. Затем в отверстие вставляется специальный радиаторный ключ, и откручиваются ниппеля, которые соединяют секции. Ключ, как правило, можно приобрести в магазинах, где продаются другие сантехнические инструменты. Надо сказать, что разобрать секции зачастую не просто по причине «прикипания» ниппелей и секций. В таком случае места стыков разогревают паяльной лампой по кругу, после чего сорвать резьбу и разъединить секции гораздо проще.

После этого секции очищаются от накипи, ржавчины и старых прокладок. При необходимости нужно обновить резьбу. Прокладки для укладки между секциями В некоторых случаях может потребоваться замена ниппелей. Чтобы приобрести подходящий ниппель, следует в качестве образца взять с собой старый. Как правило, цена комплектующих для чугунных радиаторов невысокая. Далее места стыков можно промазать термостойким герметиком, а также уложить новые прокладки, и собрать секции в обратном порядке. Совет! Параллельно с описанной работой можно подкорректировать количество секций, к примеру, установить дополнительные либо наоборот – убрать лишние.

В случае добавки секций необходимо установить и дополнительные кронштейны. На этом процесс разборки чугунной батареи завершен. Теперь, можно ее покрасить и установить на место.

Разборка биметаллического радиатора

Алюминиевые и биметаллические

Теперь рассмотрим, как разобрать алюминиевый радиатор отопления. Следует отметить, что изложенная ниже информация касается и биметаллических приборов, так как они имеют одинаковую конструкцию. Процесс разборки во многом напоминает работу с чугунными батареями отопления, однако, имеются и некоторые нюансы: Ниппеля меньших размеров, соответственно, для них используются другие ключи. Биметаллические и алюминиевые приборы, как правило, представляют собой новые изделия, соответственно для срыва резьбовых соединений не требуются значительные усилия, как в случае с чугунными приборами. На лицевой стороне заглушек имеется обозначение правой или левой резьбы. Обладают значительно меньшим весом, чем чугунные аналоги. Все это значительно упрощает и ускоряет процесс сборки/разборки. Единственное, работу следует выполнять аккуратно, чтобы не повредить краску. Для этого, перед тем как разобрать биметаллический радиатор или алюминиевую батарею, нужно застелить площадку тряпками. Конструкция алюминиевой батареи Обратите внимание! Между секциями современных приборов установлены металлические прокладки. После разборки крайне важно их зачистить и протереть, чтобы они были идеально гладкими, так как от этого зависит герметичность соединений. Следует отметить, что многие модели алюминиевых приборов неразборные. Их, конечно, разобрать можно, но собрать уже не получится. Вот, собственно, и вся инструкция по сборке и разборке радиаторов разных типов.

Процесс разборки радиаторов довольно простой, однако, сложности могут возникнуть с чугунными батареями, по причине «прикипания» деталей. Но, если придерживаться изложенных выше рекомендаций, справиться с поставленной задачей под силу каждому домашнему умельцу. Единственное, для этого необходимо иметь весь необходимый инструмент, который перечислен выше.

Источник: gidroguru.com

Как установить, разобрать и промыть чугунный радиатор?

Высокая теплоотдача, отличная антикоррозийная устойчивость, долговечность, доступная цена, низкое гидравлическое сопротивление – причины их популярности до сегодняшнего дня. Нельзя не упомянуть и тепловую инерционность, которую тоже можно смело отнести к преимуществам. Особенности конструкции чугунных радиаторов По конструкции чугунные радиаторы похожи между собой, независимо от цены. Чаще всего они состоят из одного или нескольких колончатых секций с каналами круглой формы. Секции соединяются между собой при помощи ниппелей, перемежаются герметизирующими паронитовыми прокладками (или прокладками из термостойкой резины). Количество секций подбирают в зависимости от площади помещения и потребности в тепле. Батареи могут иметь высоту 350–1500 мм, а глубина 65–500 мм. Батареи располагаются чаще всего под окнами. Расчет необходимой теплоотдачи по площади помещения Тепло, передаваемое батареей воздуху помещения, должно компенсировать его теплопотери. В упрощенном виде это значит, что на каждые 10 кв.м площади помещения следует устанавливать радиаторы с тепловой мощностью примерно 1 кВт. Подробнее методиках расчета батарей отопления.

В реальности этот показатель увеличивают дополнительно еще на 15% или полученную мощность батарей умножают еще на коэффициент 1,15 Это очень приблизительный способ, который применяется при высоте потолков в помещении не выше 2,7 м. Вдобавок этот способ не учитывает количество окон и тип стеклопакетов, количество наружных стен и их толщину, климатическую зону. Расчет количества секций чугунного радиатора Мощность радиатора принято выражать мощностью одной секции. Чугунные батареи собираются из отдельных секций.

Каждая секция имеет мощность приблизительно 0.15 кВт (или 150 Вт). Значение может незначительно изменяться в зависимости от геометрии секции. Мощность каждой отдельной секции прямо пропорциональна её площади поверхности. Для любых типовых чугунных изделий значение площади одинаково. Обычная комната площадью около 15 кв.м, потребует 10 чугунных секций. Каждое дополнительное окно — это еще 1 или 2 дополнительные секции. Если площадь помещений больше 20 кв.м, лучше установить 2 батареи с суммарной мощностью. Стандартную мощность приборов нужно пропорционально увеличивать в случае, если высота потолка превышает 3 метра. Например, для потолка 3,1м, требуется произвести вычисление 3,1/3*120=124Вт. Порядок проведения работ по установке чугунного радиатора Сначала определяется количество кронштейнов.

На 1 кв.м. нагревательной поверхности ставится 1 кронштейн. Разметьте стену под кронштейны, высверлите отверстия по меткам, вставьте в них дюбеля, вкрутите крепления. Теперь нужно перекрыть отопительный контур и удалить из него воду. Батарею навешивается на кронштейны.

Подключают к системе сгонами с резьбой. Стыки герметизируют паклей или другими уплотняющими материалами. Можно сварить стыки. Заключительный этап — опрессовка. Как соединить чугунные радиаторы? Любые батареи соединяются по одному и тому же принципу: секции соединяются ниппель-гайками. Ниппель-гайки представляют собой полые кольцеобразные гайки с резьбой, нанесенной на оба конца. Внутри каждой есть специальные пазы, в которые вставляется ключ, который и стягивает/разъединяет секции. Герметизацию обеспечивает паронитовая или силиконовая прокладка. Паронитовые прокладки прочнее и долговечнее. Если их нет под рукой можно традиционно использовать сантехнический лён, который наматывается на резьбу. Для надёжности на резьбу можно нанести герметик Unilock. Как покрасить чугунные радиаторы?

Для окрашивания чугунных радиаторов подбирают специальные термостойкие ЛКМ, которые могут выдерживать температуру до 90 градусов и не меняют цвет при длительной эксплуатации.

Обычно это: алкидные краски, водно-дисперсионные акриловые эмали, акриловые эмали на растворителях, допускается использование масляных красок для людей, которые могут в течение длительного времени дожидаться выветривания запаха краски. Как красятся чугунные батареи : смывается смывкой старое покрытие, поверхность обрабатывается наждачкой, сначала специальными кистями радиатор окрашивается изнутри, радиатор окрашивается снаружи, лучше наносить 2 тонких слоя. Как промыть чугунные радиаторы? Для очистки батареи необходимо: снять батарею, поставить с одной стороны заглушки, заполнить батарею горячей водой с каустической содой или с другим средством против накипи, закрыть со всех сторон заглушками, подержать так несколько часов, постукивая по батарее киянкой со всех сторон, слить жидкость, промыть под напором водой, повторить несколько раз в зависимости от возраста батареи. Как разобрать чугунный радиатор отопления? Чтобы разобрать радиатор, следует его снять и положить горизонтально на пол. Новый радиатор разобрать сантехническим радиаторным ключом не представляет сложности. Важно только правильно определить направление резьбы. Радиаторный ключ — это самодельное приспособление, представляющее собой рабочий прямоугольный наконечник размерами 40 на 24 мм, приваренный к длинному стержню арматуры. С другой его стороны есть проушина для рычага. Ключ вводится в ниппель гайку и методом рычага гайка срывается по направлению резьбы. Сначала делается оборот сверху, потом снизу — и так по очереди. Для рассоединения старой батареи требуется соединение прогреть строительным феном. Источник: proradiatory.ru Как разобрать радиатор: подготовка инструментов, отсоединение и разборка батареи Иногда возникают ситуации, требующие немедленного демонтажа радиатора отопления. Конечно, можно для выполнения такой операции вызвать профессиональных сантехников, но это потребует времени и финансовых затрат. В данной статье мы рассмотрим, как разобрать батарею самостоятельно.

Разборка радиатора отопления своими руками Поэтапное описание демонтажных работ Пару слов о том, когда может понадобиться разборка батареи отопления: В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид. При потребности в добавлении дополнительных секций для батареи. При необходимости замены отдельной секции или прокладки, давших течь. Инструкция начинается с подготовки необходимых инструментов: Шаг №1: подготовка инструментов Фото ниппельного ключа Образец газового ключа Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет. Шаг №2: отсоединение батареи Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации: Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей. Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа. Отсоединение новых стальных труб Старые стальные или чугунные трубы. Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном. Порезка старых сгонов с использованием «болгарки» После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.

Шаг №3: разборка радиатора Схема отсоединения секций батареи Батарея может быть чугунной, алюминиевой или биметаллической.

Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём: Как разобрать чугунный радиатор отопления собственными силами: Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым. Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика. Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней. Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном. Разобранная старая чугунная батарея отопления Давайте выясним, как разобрать биметаллический радиатор или алюминиевый? Процедура практически аналогична вышеописанной, но имеет несколько отличий: Используется ниппельный ключ меньших размеров. Не требуются столь большие усилия при откручивании ниппелей. Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.

Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи. Разборка алюминиевой батареи После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого. Заключение Демонтаж батареи отопления вполне выполним собственными силами. Наибольшую трудность может составить раскручивание старых чугунных моделей, в которых места соединений, как правило, прикипают за долгие годы службы. Тогда придётся воспользоваться паяльной лампой и приложить больше физических усилий. С новыми же алюминиевыми и биметаллическими радиаторами таких проблем не бывает, и они легко демонтируются. Разделение биметаллической батареи на секции Источник: o-trubah.ru Как самостоятельно разобрать радиатор отопления Необходимость разобрать радиаторы отопления возникает в случаях, когда они стали подтекать, одно из ребер дало трещину или лопнуло. В старых застройках, когда еще не стоял вопрос об энергосбережении, монтировались радиаторы, в которых ребер установлено было больше, чем этого требуется, поэтому лишние ребра нужно удалить. Устройство радиатора отопления. Прежде чем разбирать радиаторы отопления, независимо от их типа, следует убедиться, что в трубы не подается вода. Работу желательно выполнять вдвоем. Если система отопления смонтирована на полипропиленовых или металлопластиковых трубах, разбираются соединительные муфты.

Если система отопления смонтирована из стальных труб, нужно попытаться раскрутить сгоны на входе и выходе секций. Если не удастся, а так часто случается в квартирах старой постройки, сгоны нужно срезать болгаркой или автогеном. Остается снять батарею с крюков, которыми он крепится к стене, и положить на ровную поверхность. Разборка чугунных радиаторов отопления Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы, б — доворачивание ниппелей и стыковка секций, в — подсоединение третьей секции, г — группировка двух радиаторов, 1 — секция, 2 — ниппель, 3 — прокладка, 4 — короткий радиаторный ключ, 5 — ломик, 6 — длинный радиаторный ключ. Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ.

Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки. Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров.

Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу. Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются. Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа.

Применяется обычная труба, которая служит рачагом. Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов. Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить. Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу. Разборка алюминиевых радиаторов отопления Схема алюминиевых радиаторов отопления. Алюминиевый или биметаллический радиаторы отопления разбираются аналогично чугунным, но есть небольшие отличия: это меньшие размеры ключей и ниппелей, как правило, это новые изделия, поэтому при их разборке не нужно прикладывать столь значительных усилий, как в случае с чугунными, на лицевой стороне заглушек и футорок имеются обозначения S и D, соответственно для левой и правой резьбы.

Между секциями для уплотнения установлены металлические прокладки. После разборки их следует протереть, зачистить и сохранить для последующей сборки. Под пробками прокладки обычно из силикона, при сборке их использовать нельзя и необходимо заменить новыми. Многие модели алюминиевых секций неразборные. Разобрать их можно, но собрать не удастся. Для разборки понадобятся инструменты и материалы: ключи для разборки (5/4 дюйма — для чугунных батарей, 1 дюйм — для алюминиевых или биметаллических), газовый ключ, разводной (сантехнический) ключ №№ 2-3, болгарка с диском по металлу, паяльная лампа, газовый резак (автоген), кусок стальной трубы. Необходимо учесть, что описанная работа грязная и шумная. Поэтому ее необходимо согласовать с соседями. Используя приведенные советы и рекомендации и при наличии инструмента разобрать и собрать батареи отопления можно своими руками. Источник: dekormyhome.ru

Читайте больше: Как разобрать биметаллический радиатор отопления https://mirtrub8.ru/montazh-i-obsluzhivanie/kak-razobrat-bimetallicheskij-radiator-otoplenija.html

Ремонт радиатора своими руками, алюминиевых и чугунных батарей отопления

Если система отопления собрана грамотно, то работать она будет эффективно и долго. Но проходит время и даже такие прочные приборы как радиаторы начинают преподносить неприятные сюрпризы. Теплоноситель может просачиваться между стыками секций батареи или через свищ, который образуется на стенках приборов.

Если нет возможности заменить прибор, можно попробовать выполнить ремонт радиатора своими руками. Но так как на рынке присутствуют разные модели из различных материалов, соответственно и подход к работе будет неодинаковым. Разберем подробнее ремонт двух популярных типов: чугунных и алюминиевых батарей.

Чугунный отопительный прибор

В первую очередь определяется место протечки. Если это стык между секциями, то радиатор придется снимать, потому что потребуется разборка секций, чистка плоскостей соприкосновения и установка прокладки.

Если необходимо заделать свищ, то работу можно выполнить, не снимая прибора отопления.

Ремонт стыка

Для проведения ремонта потребуется:

специальный радиаторный ключ;
газовый ключ №2 или №3.

Будем считать, что радиатор снят. Его необходимо уложить на ровную поверхность. После чего снимаются с помощью газового ключа заглушки и футорки (заглушки с отверстиями под трубы).

Разбор

Секции радиатора соединены между собой ниппелями. Это короткая труба из чугуна с внешней трубной резьбой (наполовину она правая, наполовину левая) и внутренним отверстием, в котором есть два выступа.

Именно эти выступы являются тем местом, куда будут упираться края радиаторного ключа. По сути, это упоры.

На этом этапе потребуется помощник, который зафиксирует прибор отопления в неподвижном положении. Ключ вставляется в отверстие секции так, чтобы края инструмента уперлись в выступы ниппеля. Теперь необходимо с усилием провернуть ключ хотя бы на четверть оборота.

Все дело в том, что долгосрочная эксплуатация чугунных батарей, где используется теплоноситель с высокой температурой, создают условия, при которых ниппель и секция прибора спаиваются между собой. В итоге получается монолит.

Поэтому придется приложить большие усилия, чтобы разорвать эти связи. Как только ниппель немного сдвинется с мертвой точки, переходите на второй параллельный элемент. Нельзя раскручивать секции только с одной стороны, произойдет перекос, который затруднит последующие операции.

Таким образом разбираются все секции. Теперь необходимо зачистить поверхности стыков железной щеткой и наждачной бумагой. Нужно снять только ржавчину.

Обязательно осмотрите ниппели, если их состояние вызывает сомнение, то лучше заменить их новыми. Основное внимание обратите на резьбу.

Промывка

На этой стадии лучше всего провести промывку секций батарей. Струя из шланга и штырь (деревянный или металлический) справятся с этой задачей на отлично.

Сборка

После чего можно переходить к сборке, предварительно приготовив прокладки. Их можно сделать самостоятельно из жаропрочного паранита или резины толщиною 1 мм. В настоящее время мастера предлагают использовать силиконовый герметик, который может выдержать высокие температуры.

Сборка батареи проводится в обратном порядке. Будьте осторожны, когда закручиваете ниппели. Здесь важно не перекрутить, чтобы не сдавить прокладку до критической нормы. Она просто может порваться. Как и при разборке два ниппеля необходимо вкручивать попеременно.

Нередко случаются ситуации, когда упоры внутри ниппеля под действием долгого соприкосновения с теплоносителем покрываются ржавчиной. И при давлении со стороны радиаторного ключа эти упоры срезаются. Что делать в этом случае, ведь секции просто не раскрутить. Вариант один – сломать секцию, на которой появился свищ.

Это сделать можно двумя способами:

Просто разбить секцию батареи кувалдой. Делаете это аккуратно, чтобы не сломать хорошие элементы.
Можно срезать болгаркой. Но место соединения все равно придется разбивать молотком.

Ремонт свища

Отремонтировать свищ, чтобы это была стопроцентная гарантия, невозможно. Все способы считаются временными. Оптимальный вариант – заменить секцию батареи новой. Вот несколько способов:

залепить свищ пластилином;
нанести герметик;
обмотать бинтом с краской.

Все эти операции необходимо проводить на холодном радиаторе. То есть отключаете его от отопительного контура, когда он остынет, заделываете свищ. Кстати, все эти методы подойдут, чтобы временно устранить течь в стыках между секциями. Таким образом, можно подождать до весны, когда закончится отопительный сезон. После чего провести полномасштабный ремонт системы отопления.

Прибор из алюминия

Алюминиевые батареи имеют точно такую же конструкцию, как и чугунные. Здесь секции также соединяются ниппелями, только они изготовлены из стали. Поэтому разборка и сборка секций повторяет вышеописанную технологию.

Но что делать, если образовался свищ? Как и с чугунными приборами отопления, можно воспользоваться временными методами. Но есть более сложные варианты ремонта, в которых используются сварочные технологии. Сделать это своими руками нельзя. Просто обозначим их:

пайка с помощью специального припоя для алюминиевых изделий;
аргонная сварка (самая надежная).

Полезные советы

Вся конструкция радиаторов (чугунных или алюминиевых) соединяется элементами с правой и левой резьбой. Обычно футорки с правой, а заглушки с левой. Поэтому первые откручивать надо по часовой стрелке, вторые – против часовой. При демонтаже обоих элементов необходимо обозначить, с какой стороны они снимаются. Это делается для того, чтобы не перепутать при сборке место установки.

К тому же с помощью мела или маркера устанавливается точное место вкручивания заглушек и футорок. Для этого, когда радиатор находится еще в сборе, мелом проводится черта по секции и заглушке (футорке). При сборке две части одной линии должны совпасть.

Что касается ниппелей, то здесь сложнее определить, какая у них резьба со стороны установки радиаторного ключа. Если с этим вы сталкивались неоднократно, то можно определить визуально. Если опыта в этом деле мало, то придется действовать методом «тыка». В том случае если ниппель одной из секций оказался снаружи, то на него можно накрутить футорку или заглушки, определив вид резьбы.

Чтобы легче было проводить разборку чугунного радиатора отопления, необходимо места резьбовых соединений прогреть до высоких температур. При этом ржавчина, которая создает монолит стыка, разрушается. Прогревать можно разными способами: газовой горелкой, паяльной лампой и другими доступными способами. При этом в процессе прогрева надо постукивать по одной из деталей молотком.

Обратите внимание, что сильно перегревать металл тоже нет смысла. Он достаточно хрупкий, так что можно повредить конструкцию.

И последний совет. Если вы уж начали разбирать радиатор отопления, то лучше разобрать все его секции и заменить на них прокладки. Это займет много времени, но ремонт будет стопроцентный.

Как разобрать и собрать радиатор отопления. Блог компании Heizer

Разборка радиатора отопления производится для замены секций устройства или ликвидации утечек в межсекционные соединения. Операции по сборке и разборке устройства производятся только на снятом радиаторе. Как разобрать и собрать радиатор отопления – на эти вопросы дает ответ материал статьи.

Алюминиевые, биметаллические и чугунные радиаторы схожи по устройству и имеют одинаковый тип соединения секций. Они соединены с помощью межсекционных ниппелей – стальных втулок с наружной резьбой. Ниппели вворачиваются во внутренние резьбы секций, соединение уплотняется прокладкой из паронита или силикона.

Ниппели изготавливаются из стали – она сильно подвержена коррозионному разложению – поэтому в месте соединения часто возникают утечки воды. Вторая причина разборки устройства – замена дефектной секции.

Перед проведением операций батарею нужно обязательно снять. Ее укладывают на ровную поверхность, чаще всего на пол. Разборка производится с помощью специального ключа.

Конструктивно он представляет из себя стальной прут, на одном конце которого находится головка 24х40, на другом – кольцо или отверстие для рычага. Головка предназначена для сопряжения с ниппелем, отверстие или кольцо служат для вставки еще одного прута – рычага. Рычаг необходим для придания большой силы вращающему моменту – отвернуть без усилий ниппель не удастся. Кроме того, на основном пруте ключа может быть нанесена разметка – она соответствует расстояниям до ниппелей.

С уложенного на пол радиатора отворачивают с помощью ключа Бако (№2 или 3) заглушки, вставляют в отверстие радиаторный ключ, совмещают его с ниппелем. Ниппели имеют правую и левую резьбу. Важно не ошибиться с направлением вращения – при ошибке можно сорвать резьбу секции.

Производится поочередное (верх – низ) отворачивание ниппелей на 1-2 оборота до полной раскрутки. Ниппели отворачивают по очереди, чтобы не было перекосов и их не заклинило.

Как собрать радиатор отопления? Все операции производятся в обратном порядке. Сначала следует очистить торцевые места соединения секций – обычно это делают мелкой наждачной бумагой. Должны быть удалены следы краски, старой прокладки, шероховатости. После этого вставляются ниппели (только новые), их заворачивают от руки. Предварительно резьбу секций можно прогнать, завернув в нее соответствующую по размеру резьбу.

Вставляются новые прокладки. Только на последнем этапе для затяжки ниппелей применяют радиаторный ключ. При этом не стоит прилагать излишних усилий.

Разборка алюминиевых и биметаллических радиаторов хоть и требует приложения физических усилий, но обычно имеет положительный результат. А вот с разборкой чугунных батарей дело обстоит сложнее. Многие рекомендуют различные методы разборки – нагрев, обстукивание и так далее. Чугун является довольно хрупким материалом и может легко лопнуть от расширения или излишнего механического воздействия.

Практика говорит о том, что разобрать чугунный радиатор после 10 лет эксплуатации практически невозможно. Обычно секции просто разбивают кувалдой и выворачивают ниппели с помощью ключей Бако, молотка и зубила.

Как отремонтировать алюминиевый радиатор

Если алюминиевый радиатор поврежден или имеет проблемы, владелец может легко отремонтировать его. Ниже приводится инструкция по ремонту алюминиевого радиатора.

Очистка радиатора изнутри

Прежде всего, очистите радиатор изнутри. Вещи, которые необходимо очистить изнутри поврежденного радиатора, включают масло, жир и антифриз. Внутреннюю часть радиатора можно очистить спиртом.Спирт следует заливать в радиатор после слива охлаждающей жидкости. Затем необходимо повернуть радиатор так, чтобы спирт попал в поврежденный участок, а значит, очистите его изнутри.

Очистка радиатора снаружи

После очистки изнутри поврежденный участок необходимо очистить снаружи спиртом, а затем нанести на него негорючий очиститель для удаления масел. Это необходимо сделать перед нанесением клея на поверхность.

Лента

Следует выбрать сторону радиатора с наименьшими повреждениями и заклеить ее. Лента должна закрывать гораздо большую площадь, чем та, которая действительно повреждена.

Действия с поврежденными ребрами и трубками

Поврежденные ребра необходимо отделить от поврежденных трубок с помощью плоскогубцев. Концы трубок по возможности следует обжать.

Изготовление нашивки

Радиатор необходимо положить стороной с лентой вниз.После этого следует подготовить ингредиент пластыря. Заплатку можно сделать с помощью J-B Weld или J-B Kwik.

Использование сварного шва J-B

J-B Weld — идеальное решение для сварки алюминия. Его следует смешивать со спиртом, который действует как разбавитель. Затем эту смесь необходимо залить в поврежденные участки радиатора. Затем сваренный участок необходимо нагреть с помощью фена.

Использование J-B Kwik

J-B Kwik — это, по сути, клей, который необходимо нанести на поврежденный участок, и он высыхает всего за 15-20 минут.

Сушка пластыря

Если ремонтные работы ведутся в холодном климате, то пластырь необходимо просушить с помощью фена. Это нужно делать до тех пор, пока пластырь не осядет и не затвердеет.

Заглушка розеток — метод 1

Один из способов заглушить розетки — использовать пробную крышку радиатора, а затем создать в радиаторе давление не более 25 фунтов на квадратный дюйм.

Заглушка розеток — метод 2

Другой способ заткнуть розетки двумя крышками радиатора.Необходимо создать вакуум с помощью ручного отжимного насоса. Если через 2-3 часа вакуум все еще остается, значит, алюминиевый радиатор отремонтирован.

Очистка радиатора

После тщательной проверки алюминиевого радиатора его необходимо очистить от остатков клея или масла.

Возвращаем на место

После того, как все будет сделано правильно, алюминиевый радиатор необходимо вернуть на место.

Связанные вопросы и ответы

Материал радиатора: какие типы наиболее распространены?

Наиболее распространенными типами радиаторов из материала являются алюминий и медь, хотя большинство современных радиаторов изготавливаются из алюминия.Алюминий является предпочтительным сплавом из-за его легкого веса и высокой теплоотдачи. Некоторые автомобильные радиаторы изготавливаются из комбинации металлов. Например, автомобильный радиатор может иметь алюминиевый сердечник, а остальную часть радиатора составляют другие сплавы. Другие материалы для радиаторов включают латунь и свинец, но эти металлы обычно не используются. Если используются латунь и свинец, то обычно в сочетании с алюминием.

В чем разница между стандартными радиаторами и радиаторами вторичного рынка?

Нет наследственной разницы между стандартными радиаторами и вторичными радиаторами .Однако радиатор вторичного рынка может быть лучше оборудован для высокопроизводительных применений, в зависимости от типа сплава и емкости. Радиаторы вторичного рынка, как правило, дешевле, как и большинство запасных частей. Некоторые считают, что запасные части имеют более низкое качество, чем запасные или оригинальные запчасти (производитель оригинального оборудования), но это не всегда так. Помимо стоимости, можно выбрать установку радиатора на вторичном рынке, если стандартный радиатор плохо приспособлен для использования в автомобиле, например, в автогонках.

Особенности разборки чугунных, алюминиевых и биметаллических батарей

Всем привет! Этот небольшой пост будет посвящен сборке или разборке секционных радиаторов отопления. Здесь мы говорим о трех типах радиаторов:

Алюминий
Биметаллический.
Чугун.

Все они секционные, поэтому их можно собирать и разбирать. Хотя некоторые производители специально модифицируют ниппели так, чтобы их радиатор нельзя было разобрать обычным ключом.Итак, я сказал непонятное слово — соска. Сейчас покажу что это:

Это обычная железяка, на которой с одной стороны левая, а с другой правая резьба. Белое кольцо посередине — межсекционная прокладка. В данном случае он из силикона, но может быть и из паронита. Диаметр ниппеля для алюминиевых и биметаллических радиаторов составляет один дюйм, а у советских чугунных радиаторов ниппели имеют диаметр 1. Дюйма. Значит, для этих радиаторов нужны разные ключи.Теперь поговорим о ключах.

Чтобы разобрать и собрать радиатор, вам понадобится инструмент. Это «чудо техники» выглядит так:

Это не единственный вариант такого инструмента. В магазинах можно найти множество дизайнерских решений. Например, эти:

Независимо от того, как выглядит ключ, его задача — откручивать и закручивать ниппели. Лично я всегда собирал радиаторы по первому варианту ключа. Желательно, чтобы инструмент был из закаленной стали.Иначе одного ключа вам хватит всего на несколько стыков, и тогда он придет в негодность и придется покупать новый.

Для сборки радиатора вам понадобится пара ниппелей, пара прокладок, ключ и желательно иметь помощника. Скручивать радиаторы в один — задача крайне неудобная. Сначала осмотрите концы секций. Слой краски в конце может быть толстым, и его нужно будет очистить ножом. В конце не должно быть наплывов и неровностей.В основном это относится к китайским отопительным приборам, тогда как в Европе слой краски обычно тонкий, ровный и не требует доработки ножом.

После обработки концов вы должны увидеть такую картинку:

Только не нужно напильником чистить конец! Вы можете повредить плоскость концов, и они больше не будут сжимать прокладку.

Сейчас покажу краткую фото-инструкцию по сборке / разборке радиатора.Итак, приступим:

Положите радиатор на стол лицевой стороной вверх. Затем вставьте в него ключ до стыка, который хотите раскрутить. На этом рисунке ключ должен быть повернут в сторону плавников.

Немного открутив один шарнир, переставить ключ (вниз или вверх) и повторить операцию. В конце должен быть следующий результат:

Выкручиваем ниппели до конца и все! Радиатор разобрали!

Сборка радиатора осуществляется в обратной последовательности.Смотрим на следующие фото:

Здесь уже зачищены концы секций и на ниппели ставятся прокладки. Двигаться дальше!

Ниппели перекручены попеременно. В этом случае необходимо сжать радиатор, чтобы ниппель равномерно вошел в обе секции. Иначе стык потечет. Затем начинаем попеременно подтягивать стыки. Сделать это нужно немного, переставляя ключ с одного стыка на другой. Если резко закрутить один сустав, то второй перекрутиться не удастся из-за перекоса соска.Он просто не будет заниматься резьбой. Все должно быть как показано ниже:

После закрытия секций нужно с усилием растянуть стыки. Без него они потекут. Не нужно прилагать слишком много усилий, иначе вы можете сломать ключ, или он соскользнет в соску, и вы поранитесь его ручкой. К сожалению, у меня не было возможности снять собственное видео по сборке-разборке радиатора, поэтому приходится использовать чужое, но при первой возможности заменю своим:

Для разнообразия посмотрим, как разбираются чугунные радиаторы:

Результаты статьи.

Итак, что можно сказать в итоге? Если вам нужно снять секции с радиатора, то нужно помнить одно — проще сделать на новом приборе отопления ! Ниппели в радиаторе, простоявшем несколько сезонов, могут заедать и разобрать его будет невозможно. Но вы можете без проблем добавлять секции, кроме добавления дополнительных скоб для крепления к стене. В общем, проще сразу все сделать и потом не переделывать! Вот и все, жду ваших вопросов в комментариях!

Перед тем, как приступить к сборке радиаторов отопления и их установке, необходимо приобрести все необходимые материалы и инструменты.Рассчитайте количество необходимых секций, распределите это количество по комнатам. Купив все материалы и инструменты, можно приступать к сборке и установке.

При покупке нагревательного прибора следует обращать внимание на мощность и тип нагревателя.

Естественно, вам понадобятся сами радиаторы. Им дополнительно потребуются определенные детали: заглушки, заглушки, дюбеля, кронштейны и кран Маевского. Кронштейны можно использовать, если стены вашего дома бетонные или кирпичные, то есть из твердых материалов, в которых можно просверлить отверстия и вставить дюбеля.

Заглушки в комплекте могут иметь резьбу разных размеров. Две заглушки в радиаторах проходные — через них подключают подающий и обратный патрубки. Одна из двух других заглушек заглушена, в другую вкручен кран Маевского.

Какие приспособления могут потребоваться для сборки батарей?

Схема установки чугунного аккумулятора.

Если система отопления однотрубная, то понадобятся тройники следующих диаметров: для входной магистрали, например, 25 мм, для выходной трубы на радиатор и байпасной трубы по 20 мм.Если основная подающая труба имеет диаметр 35 мм, то трубы будут иметь диаметры 32-25-25.

Для каждого радиатора отопления потребуется два таких тройника. В продаже есть как смесители для радиаторов полипропиленовые, так и металлические, которые стоят чуть дороже. От качества теплоносителя зависит надежность и долговечность кранов. На каждый радиатор нужно два таких крана.

Если стены построены из недостаточно твердого материала, необходимо использовать специальные кронштейны. После того, как все необходимые материалы будут приобретены, можно приступать к сборке и установке радиаторов.

Перед тем, как начать сборку и установку биметаллических или чугунных батарей, необходимо разметить место, где они будут висеть. Для этого сделайте на стене карандашом отметки в местах крепления кронштейнов. Разметку необходимо производить по уровню. Кроме того, учтите, что кронштейны необходимо устанавливать так, чтобы они располагались в зазоре между секциями аккумуляторной батареи.

При разметке необходимо учитывать высоту расположения радиаторов отопления от подоконника и пола.Чтобы не ошибиться, радиаторы отопления прикладывают к стенам и размечают так, чтобы кронштейны после монтажа находились между секциями батареи.

После разметки стен просверливаются отверстия соответствующего диаметра. Диаметр отверстия должен соответствовать размеру дюбеля, идущего в комплекте с радиатором. Затем вставляется дюбель и в него вкручивается сам кронштейн.

Схема биметаллического радиатора.

Перед установкой биметаллического радиатора его необходимо собрать.Для этого вам потребуются следующие материалы и инструменты:

секций радиаторов;
пакля;
паста унипак
фум-лента;
краны радиаторные;
скоб;
дюбелей;
;
;
карандаш.

Деталь с резьбовым соединением необходимо открутить от крана радиатора, на резьбу намотана обмотка. Для этих целей лучше всего использовать паклю в сочетании со специальной пастой Unipak, выдерживающей высокие температуры.Паста позволяет добиться высокой герметичности резьбовых соединений биметаллических радиаторов. Вместо пакли с пастой можно использовать фум-ленту или паклю с краской.

Перед намоткой пакли нужно нанести пасту или краску на резьбовую часть детали, равномерно распределив ее по резьбе. После этого берут заранее подготовленный пучок пакли и обматывают по нити. Далее наматываем гайку крана на оборачиваемую деталь и ввинчиваем ее в пробку биметаллических радиаторов. Сначала вы можете его покрутить вручную, а потом гаечным ключом.Таким же образом вкручивается кран Маевского и заглушки в остальные заглушки.

На биметаллические пробки радиатора можно установить специальные резиновые прокладки, которые можно приобрести отдельно. Другой, более надежный вариант — обмотка из пакли со специальной пастой. После этого вверните пробки в радиатор. Следует отметить, что две заглушки имеют левую резьбу, а две заглушки — правую.

Уплотнительные кольца на кранах радиаторов имеют уплотнительные кольца, поэтому наматывание не требуется. Это уплотнительное кольцо будет лежать в фаске на резьбе метчиков; в этом случае соединение будет плотным.

При ввинчивании заглушек в аккумуляторных батареях закручиваются вентили радиатора. Теперь можно приступать к пайке патрубков-отводов одной стороной к отводу радиатора, второй — к тройнику. Здесь следует обратить внимание на длину укладки труб, учитывая расстояние от пола и то, что часть трубы входит во внутренний диаметр соединяемой части.

При пайке необходимо следить за тем, чтобы направление тройника совпадало с направлением отвода радиатора.

Чтобы все было правильно, можно поставить кран и трубу на ровную поверхность и делать пометки карандашом на всех деталях. Во время пайки убедитесь, что все карандашные отметки совпадают.

Следующим шагом будет прикручивание радиаторных кранов непосредственно к радиатору. Это необходимо для определения расстояния до обводного участка подающей трубы в однотрубной системе отопления. После этого биметаллические радиаторы устанавливаются прямо на кронштейны и проверяются уровнем.Все радиаторы после сборки монтируются одинаково. После этого их привязывают к котлу и друг к другу с помощью трубопровода. Сборку и установку биметаллических радиаторов можно считать завершенными. Главное условие такой работы — точность разметки. Радиатор необходимо устанавливать аккуратно, соединения не должны перекоситься.

Схема технических характеристик чугунного радиатора.

Перед установкой чугунных радиаторов желательно их открутить, подтянуть ниппели и собрать.Сборку таких аккумуляторов обычно проводят по двое. Для этого вам потребуются следующие материалы и инструменты:

ключи радиатора;
;
кистей;
скоб;
дюбелей;
.

Чугунные радиаторы собираются на верстаке с помощью двух специальных ключей, которые вставляются в отверстия для ниппелей (каждый ниппель имеет как верхнее, так и нижнее отверстие). Для удобства в нижнее ушко ключа радиатора вставлен лом.Нижний и верхний патрубки открываются одновременно, чтобы радиатор не коробился. Необходимо помнить, что ниппели на разных сторонах аккумулятора имеют разные по направлению резьбовые соединения.

Схема установки чугунных радиаторов.

Разобрав чугунные радиаторы и открутив все секции, начинают их группировать. Чтобы сгруппировать две секции, сначала захватывают несколько резьбовых соединений с каждой стороны ниппелями.После этого одновременно прикрутите оба ниппеля. Таким же образом можно собрать чугунный аккумулятор с любым необходимым количеством секций.

Собранный аккумулятор впоследствии обжимается. При обнаружении утечки воды ниппели подтягиваются. После сборки желательно покрасить радиатор. Перед установкой чугунного аккумулятора нужно установить под него крепление. В доме с деревянными стенами батареи устанавливают на подставки, которые располагаются прямо на полу, а на стене крепят опорные устройства.При покупке радиатора нужно проверить соответствие крепления типу вашей стены, на которой будут монтироваться отопительные приборы.

При установке батареи убедитесь, что ее центр совпадает с центром окна. Верх радиатора должен находиться на расстоянии 5 см от подоконника, низ не должен доходить до пола не менее 6 см. Радиатор необходимо прикрепить к стене, соблюдая все эти параметры, и разметить точки крепления так, чтобы на каждый м отопительных приборов по одному кронштейну.Все обогреватели, установленные в одном помещении, должны быть на одном уровне. Кронштейны обычно устанавливаются на глубину не менее 12 см и заделываются цементным раствором.

После того, как аккумулятор подвешен на креплении, он подключается к системе отопления. Для этого откручиваем заглушки, подсоединяем вентиль и монтируем радиатор с помощью приводов.

Самые популярные статьи в блогах недели

Необходимость сборки-разборки отопительной конструкции возникает при протекании одной из секций, даже если вы хотите сэкономить на сборке всего комплекса, при необходимости увеличить секции, так как изначально вы «промазали» с их расчет.Как видите, причин много, они менее важны, чем процесс, которому посвящена наша инструкция.

Аккумуляторов много, но способ сборки — одна

Напомним, что аккумуляторы бывают нескольких типов по материалам:

Чугун ;
Биметаллический ;
Алюминий ;
Сталь .

И несколько типов конструкций:

Примечание!
Секрет прост: метод сборки разных радиаторов один + способ крепления радиаторов тоже один.
Следовательно, сегодняшний материал универсален для всех типов аккумуляторов.

Начнем с секций

Сборку проведем на примере секционных. Чтобы хоть как-то дополнить информацию, разберем моменты привязки радиаторов, тем более что они одинаковы как для секционных, так и для панельных обогревателей.

Привязка начинается с распределения ролей:

Каждый радиатор, независимо от типа, имеет четыре входа с резьбой.Наша задача — определить схему ввода-вывода теплоносителя для правильного расположения заглушек и правильного подключения элемента к сети;

Совет!
Если произвести обычную замену радиатора, то больше ничего придумывать не нужно.
Делаете все как предыдущий радиатор.
Вход верхний, выход нижний.
Противоположное верхнее резьбовое отверстие — втулка с метчиком Маевского.
Противоположный нижний выход с резьбой представляет собой заглушку.

Роли распределены.
Производим сборку:

Начало — это соединение крана Маевского и заглушки. Для этих целей подойдет льняное волокно и специальная паста для заделки резьбовых соединений;
Волокно намотано прямыми прядями без комков и выступов в направлении, противоположном направлению резьбы заглушек;

Затем паста фиксирует это волокно на своем месте;
С помощью гаечного ключа заглушки устанавливаются на место.

Разводной ключ — отличный помощник.

Совет!
В продаже есть специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит разводного ключа, правда его возможностей не хватит на заглушки для чугунных радиаторов.
Тогда вам еще нужен газовый ключ.

Немного сложнее с подведением воды и канализации.Сегодня на аккумуляторы устанавливаются краны, называемые американцами, такое соединение с накидной гайкой обеспечивает наиболее надежное соединение. Их установка выглядит следующим образом:
Резьбовая часть, входящая в радиатор, формируется так же, как уже было описано — волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ-лентой, как многие советуют.
Действительно можно, но нужно делать грамотно.
Такая замена возможна в домах и квартирах, где есть автономная система отопления, где давление теплоносителя в сети достаточно низкое — контур замкнутый.Лента
ФУМ в таких условиях чувствует себя очень комфортно.
При скачках давления, частых гостях общей системы теплоснабжения, лента может порваться.
Результат налицо — сток.

Американец крутит не обычным газовым ключом, а шестигранником.

Совет!
Во многих видеоматериалах можно увидеть, как скручивают американку стамеской, квадратным штифтом и даже одной рукоятью из плоскогубцев.
Насколько оправдано — судить не беремся, но родной ключ все же лучше.

Секция присоединения

Для этого нам потребуются ниппели — соединители специальной секции с резиновым уплотнительным кольцом, а также ключи для затяжки ниппелей.

Наша помощь!
Ниппель — вид соединения, представляющий собой отрезок трубы с центральной поперечной канавкой для резинового уплотнения.
Гребни с ниткой под правой и левой стороной выходят из борозды.
Данная конструкция позволяет вкручивать коннектор в резьбовое гнездо с одновременным наведением ребер радиатора друг на друга.

Как собрать секции радиатора отопления?

Алгоритм сборки прост:

Сборка секций алюминиевых радиаторов отопления, как и сборка биметаллических радиаторов отопления своими руками, начинается с «наживки» ниппелей в резьбовые отверстия;

Совет!
Если соединить две секции, то стыковочные окна должны иметь: один — правая резьба, другой — левая.

Сборка алюминиевых радиаторов отопления, а также сборка чугунных радиаторов отопления своими руками происходит путем равномерной затяжки резьбовых соединений ниппеля и секций с помощью специальных ключей;

Наблюдение!
Работы по установке аккумуляторов лучше проводить вместе.
Это проще и легче контролировать.

После стыковки необходимого количества секций сборка алюминиевого радиатора, как и любого другого, осуществляется по уже описанной схеме обвязки.

Несколько слов о креплении

Как собрать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже рассказывали. Тип конструктора неважно, сборка нервюр происходит на аналогичной основе своими руками. И здесь тоже лучше работать вместе.

Совет!
Если поменять, например, чугунный радиатор на стальной, то виды крепежа чугунных конструкций вам не подойдут.
Их нужно удалить, а новые установить.
К счастью, они есть в наборах панельных обогревателей.
И пока один человек будет проводить черновую стыковку, второй разметит места будущих креплений.

Все, что хорошо для секций, не подходит для панелей.

В копилку. Если вы подключаете аккумуляторы не к стояку, а подключаете к автономной системе, то мастера советуют сделать небольшой уклон аккумулятора около 5 градусов, чтобы отвод Маевского был немного выше, чем входное соединение с подачей теплоносителя.
Результат такого подключения — если воздух будет скапливаться в системе, он находится у крана, а не находится над струей воды по периметру.

Наконец-то

Установка и сборка ТЭНа — несложный процесс, тем более что цена на все работы вполне приемлема, ведь наш материал и видео в этой статье помогут вам его собрать.

Рано или поздно у каждого владельца системы отопления может возникнуть вопрос, как снять батарею отопления, как собрать радиаторы.Посмотрим, как производится сборка трубопроводов отопления.

Подготовка — тонкости сборки

В зависимости от того, какие теплопотери в помещении, батареи могут иметь разное количество секций. При необходимости их перегруппируют между собой, то есть — по частям, необходимо как разобрать батарею отопления, так и собрать ее, но с нужным количеством секций. Видео о том, как разобрать радиатор отопления, можно посмотреть ниже.

Секции батарей отопления соединены между собой штуцерами, имеют наружную правую и левую резьбу, внутри два выступа специально для ключа.Ниппели прикручиваются одновременно вверху и внизу двумя блоками.

При сборке радиаторов отопления своими руками между секциями укладывают прокладки из паронита или резины толщиной до полутора мм. Можно использовать специальную прокладку, смоченную в воде и прокипяченную в натуральной олифе. Прокладки не должны вылезать из горловин радиаторов. Также стоит отметить, что верхние грани секций собираемой отопительной батареи необходимо располагать в одной плоскости с допуском не более 3 мм.

Перед тем, как вскрыть батарею отопления, собрать ниппели, опорные плоскости и резьбовые муфты секций, необходимо осмотреть, очистить и смазать миниумом на натуральной олифе. Стоит отметить, что резьба на ниппелях и в розетках должна быть полной, а специально разработанные под ключ выступы внутри ниппелей не должны иметь различных сколов, перепадов высоты. Перед тем, как собрать радиатор отопления, следует знать, что сборка осуществляется на деревянной панели, которая находится на уровне стола.

Главное условие правильной сборки — ровный поворот ниппелей в аккумуляторном отсеке.

Итак, секции ставятся на щиток, смещаются, между секциями ставятся ниппели с надетой на них прокладкой. На внешней поверхности ниппеля нарезана левая и правая резьба по 16 мм. Итак, на одной стороне радиаторной секции патрубки имеют правую резьбу, а на другой — левую. Такая конструкция позволяет секциям притягиваться одна ко второй при вращении соски в одном направлении, а при переходе на другой стон они разъединяются.Для вращения соски во внутренней полости есть два выступа. Поверните ниппель специальным радиаторным ключом.

Когда каждый из ниппелей поворачивается на пол-оборота в аккумуляторных секциях, на них должна быть наживка. И если это сделано не во всех гнездах (их 4), то операцию следует повторить. После наживки ниппели вручную проворачивают на 2–3 витка, затем производится окончательная сборка аккумуляторного отсека радиаторным ключом — до упора.

Сборка батареи отопления — ее качество и характеристики легко проверить.Для этого их следует сжать сжатым воздухом.

Изготавливается специальное изделие — штуцер от камеры впаивается в трубку Ду-15, трубка ввинчивается в трубку радиатора. С помощью такого устройства и автомобильной помпы, оснащенной манометром, очень просто создать давление в одной атмосфере и проверить, насколько соблюдались правила и нормы сборки отопительной батареи, насколько качественно и точно была проведена сборка. Система проверяется на герметичность с помощью мыльного раствора.

Правила установки батареи

После того, как радиатор отопления будет собран, проведем монтаж системы. Не будет отличаться от монтажа и работы при монтаже систем водоснабжения. Вам следует соблюдать лишь несколько правил:

Уклон трубопровода, по которому будет подаваться горячая вода, должен быть не менее 2 мм на 1 погонный метр, подъем должен быть в сторону воздухозаборника.
Обратный уклон такой же, но в сторону котла.
Трубопроводы прочно прикрепляются к строительным конструкциям зданий или плотно прилегают к опорам.

Если высота этажа до 3 метров, то крепления на стальные подступенки не предусмотрены.
Если высота больше, то они размещаются на половине высоты.
Монтаж батарей отопления на чердаках осуществляется на подвесе к стропилам.
Основной стояк снизу следует уложить на прочную опору и через каждые три-четыре метра закрепить к стене хомутами.
Трубопроводы вертикального типа не должны отклоняться от вертикальной оси более чем на 2 мм на 1 погонный метр своей длины.

Эти и другие правила установки необходимо соблюдать при установке радиаторов отопления. Лучше всего получить консультацию специалиста по этому поводу, который подскажет лучший вариант в вашем случае.

Нам понадобятся: универсальный ключ на американку и накидной ключ.

Примечание: при использовании металлических ключей — накидных гаечных ключей и особенно ключей рожкового дерева, есть вероятность повредить покрытие на поверхности перечисленных продуктов, как это произошло в моем случае, поэтому обратите внимание на это удаление и не повторяйте мою ошибку .Рекомендую использовать пластиковый ключ для пробок радиаторов, футорок и дефлекторов, пример которых представлен на фото.

Комплект для алюминиевых радиаторов отопления

Визуально рассмотреть стандартный комплект для алюминиевых радиаторов отопления:

А — футорки переходные с внутренней резьбой ”.
B — заглушка с наружной резьбой ¾ ”.
B — воздухоотводчик (кран «Маевского») с наружной резьбой ¾ ».
G — ключ к вентиляционному отверстию.
D — Кольца уплотнительные (четыре прокладки под футорки и две под кран «Маевский» и заглушку).

Также необходимо приобрести кронштейны для крепления радиаторов отопления к стене дома. Купил угловые кронштейны из расчета — три кронштейна на один радиатор, два установлены вверху, один внизу по центру радиатора отопления.

Монтаж алюминиевых радиаторов отопления

Как я уже говорил ранее, я сделал однотрубную систему отопления с диагональным подключением радиаторов отопления.Соответственно, исходя из этого, установка комплекта на радиаторы отопления проводилась в следующем порядке:

Сначала я установил в резьбовые отверстия радиатора радиатор с левой и правой резьбой. Здесь главное не перепутать, какие футоры куда ставить. Если у лапки левая резьба, и вы по ошибке ввинчиваете ее в отверстие радиатора с правой резьбой (с правой стороны радиатора), то стопу, конечно, не получится выкрутить.

В этом случае не нужно прилагать усилий и пытаться обернуть ступню трубным ключом — достаточно взять еще один с нужной (правой) резьбой. Установка ножек производилась через входящие в комплект силиконовые прокладки.

Установка американка и шаровой кран

На входе теплоносителя в алюминиевый радиатор отопления установил шаровой кран с американкой 25х3 / 4 ”, такой же клапан был установлен на выходе теплоносителя из радиатора отопления (внизу).Сначала открутил американку (А) из крана и установил на радиатор отопления (в резьбовое отверстие ножки вкручивается резьба В). Этот метод позволяет удобно и надежно зафиксировать резьбовое соединение стопы и американки, чтобы в дальнейшем полностью исключить протечку охлаждающей жидкости.

Как видно на фото 5, у американки по внутреннему диаметру две прорези (G), эти прорези предназначены для закручивания американки специальным ключом (B), которым я затягивал метчик из американского полипропилена.Когда американец крепился к радиатору, подключил его к крану.

С левой стороны (внизу радиатора) установил заглушку, а в верхней части радиатора с правой стороны установил кран «Маевского», чтобы предотвратить проветривание как радиатора отопления, так и всей системы. .

Важно! При установке комплекта на алюминиевый радиатор отопления не забудьте установить имеющиеся прокладки, чтобы не пришлось разбирать резьбовые соединения после подачи теплоносителя в систему отопления, чтобы не допустить утечек в их местах соединения.

Когда комплекты были установлены на все пять радиаторов отопления, я перешел к следующему этапу работы -.

Ремонт радиатора двигателя

— что нужно знать * C, G, & J Inc

Есть много разных способов «ремонта» радиаторов, но не все методы хороши для радиатора. Если вы хотите его отремонтировать сами или просто хотите узнать, как это сделано, мы поделимся как ремонтируем радиаторы.

Прежде чем мы начнем, важно знать разницу в типах радиаторы, особенно медно-латунные и с алюминием.Алюминиевые радиаторы не подлежат ремонту как медно-латунные радиаторы могут. Кроме того, тип танков и расположение утечка тоже важна. Давайте рассмотрим несколько предварительных шагов, которые вам нужно возьми, прежде чем делать что-нибудь еще.

Определите материал

Ваш радиатор, скорее всего, изготовлен из алюминия или медно-латунный сердечник. Баки могут быть разными и обычно из алюминия. пластик или латунь в зависимости от материала сердечника. Какой материал Из чего сделан радиатор, мы определим, как его лучше исправить.Некоторые могут быть отремонтированы, а другие нуждаются в замене.

Определите утечку

Это может показаться очевидным шагом, но важно знать откуда именно исходит утечка. Если вы заметили антифриз на землю, то вам нужно найти точный источник. Если это радиатор шланг, а не сам радиатор, это исправить гораздо проще. Некоторые общие точки отказа включают любое из следующего:

Соединения бака (приварка, болты и т. Д.)
Трубки радиатора (длинные узкие трубки, идущие по всей длине радиатора)
Пластины коллектора (трубы переходят в эти пластины и баки прикрепляются к ним)

Помимо местоположения, вам необходимо определить, почему утечка происходит.Определенные повреждения не могут быть устранены, и для этого потребуется радиатор подлежит замене. Вам следует искать любое из следующего:

Значительные повреждения металла (разрывы, большие отверстия, вздутия)
Утечки из точечных отверстий (вы можете не увидеть отверстие, но увидите выходящую охлаждающую жидкость)
Отделение резервуара от активной зоны
Очевидная коррозия

Любой вид серьезное повреждение радиатора означает, что вам потребуется замени это. Если резервуары в хорошем состоянии, возможно, вы сможете блок перетертый.Даже при утечках через точечные отверстия следует учитывать как минимум повторная очистка радиатора, потому что это означает, что есть коррозия внутри.

Чего НЕ следует делать

Мы видели и слышали много разных способов «исправить» утечку радиатор. Некоторые из них могут помочь вам в экстренных случаях, но ни один из них следует рассматривать как долгосрочное исправление. Вот несколько методы, о которых мы слышали, которых следует избегать:

Обрежьте и обожмите сломанную трубку радиатора — Хотя это может помочь в чрезвычайной ситуации, когда вам все еще нужно иметь возможность управлять своим автомобиля, дело в том, что охлаждающая способность радиатора снижается на делая это.Охлаждающая жидкость должна течь по трубкам для охлаждения. двигатель и давление также должны быть отрегулированы. Это может повышают давление в системе охлаждения и вызывают другие слабые места выйти из строя, а также вызвать проблемы с перегревом. Вы также рискуете повреждение других трубок и ребер при перемещении инструментов для решения проблемы трубку, чтобы разрезать и обжать.
Добавьте перец в радиатор, чтобы предотвратить утечки из точечных отверстий — Вы не хотите, чтобы в охлаждающую жидкость попало постороннее вещество.Охлаждающая жидкость протекает через Ваш двигатель увозит с собой любой попавший внутрь мусор. человек, который предложил это, даже сказал, что вам нужно добавить больше перца после выключить двигатель, что просто показывает, что это действительно не решение совсем.
Приварите алюминиевый радиатор патч-сваркой — Этот, как правило, делает люди сердиты, потому что кажется, что сварка должна решить большинство проблем с металлом. Проблема не в том, что сварной шов не держится, а в том, что металл уже устал до такой степени, что его нужно заменить.Даже если патч держится, другие области выйдут из строя. Мы поговорим еще немного об усталости металла в следующем разделе.

Что можно и нельзя ремонтировать

Алюминиевые радиаторы не подлежат ремонту как медно-латунный. Как используется алюминиевый радиатор, он начинает страдать от усталости металла. Так как агрегат нагревается и охлаждается, металл расширяется и сжимается, вызывая ослабить. Это похоже на то, что происходит, если разматывать скрепку и сгибать металл туда-сюда. Сгибать становится все легче и легче, пока он наконец ломается.Вот почему ремонт алюминиевых радиаторов не длится долго. Даже если вы сварите поврежденный участок, металл все равно будет слабым и выйдет из строя очередной раз. Мы не рекомендуем ремонтировать алюминий, вместо этого мы рекомендуем вам переоснащить юнит текущими танками (если они в хорошем форма). В противном случае вам следует заменить его.

Каждый раз, когда ваши танки получают повреждения, вы должны их заменить. Они есть важно для правильной работы вашего радиатора, и вы не хотите воспользоваться шансом ремонта, который не держится, или получить невидимые повреждения / слабость вызывая дополнительные проблемы позже.Если в результате повреждения остались кусочки бачка в радиатор, то его также следует полностью промыть, чтобы убедитесь, что весь мусор удален. Если не получается убрать мусор, то вам нужно будет заменить радиатор, чтобы предотвратить серьезное повреждение двигателя если радиатор выйдет из строя позже.

Медно-латунные радиаторы действительно единственные, которые можно ремонтировать эффективно. Благодаря своей конструкции с использованием припоя их можно брать отдельно, вычистили и перепаяли. Очевидно, это работает, только если есть не является значительным повреждением агрегата.Если у вас есть утечки вокруг пластины коллектора или там, где трубы входят в коллекторы, тогда Чистый и отремонтированный радиатор будет эффективным решением. Иметь ввиду что хотя медь-латунь можно ремонтировать, их конструкция также означает их нужно будет довольно часто чистить и ремонтировать. Эти единицы страдают от так называемого «посыпания припоя». Основы этого явление заключается в том, что из-за различных типов используемых металлов (медь, латунь и припой) вокруг припоя, удерживающего трубки в заголовках.Это может в конечном итоге заблокировать поток через трубки. вызывая повышение давления, которое может привести к разрыву трубок и перегрев. Невозможно предотвратить поседение припоя.

Как избежать ремонта

Как говорится, «унция профилактики стоит фунта лечения». Один из Чтобы избежать ремонта радиатора, проще всего заменяйте охлаждающую жидкость через рекомендуемые интервалы. Есть коррозия ингибиторы и другие защитные добавки, разрушающиеся со временем.Несмотря на то, что охлаждающая жидкость сохранит способность передавать тепло, внутри радиатора и двигателя могут быть повреждены эти добавки. Вот почему так важно менять охлаждающую жидкость и поможет вашему автомобилю прослужить долго. Также регулярная уборка медно-латунные радиаторы для удаления налета припоя помогут продлить срок их службы. полезный срок службы.

Как почистить и отремонтировать медно-латунный радиатор

Это шаги, которые мы предпринимаем, когда кто-то приносит Медно-латунный радиатор нам починить.Пока процесс прямой вперед, это может занять очень много времени и потребовать определенных навыков, когда доходит до спайки блока.

Осмотр на предмет повреждений — Очевидно, что любое значительное повреждение будет означать, что блок необходимо заменить, но мы также проверяем на наличие утечек
Химическая ванна и промывка — Мы используем химическую ванну для удаления любой краски, которая находится на радиатор и промойте весь мусор
Отрезанные резервуары — Резервуары сняты, осмотрены на предмет повреждений, и весь старый припой удален
Вытяните трубки — С помощью узкого стержня вытолкните все скопления и мусор из трубок, чтобы обеспечить надлежащий поток охлаждающей жидкости
Очистите и припаяйте коллекторы — С помощью проволочной щетки коллекторы и соединения трубок очищаются от всего старого припоя, а затем повторно припаяны
Присоедините баки — Баки повторно прикреплен и припаян
Тест на утечки — Устройство проверено на герметичность, чтобы убедиться, что все исправлено
Покрасьте — Последний шаг для медно-латунного радиатора — это покрасьте его так, чтобы он не стал зеленым

Кое-что из этого вы можете попробовать сами; однако химическая ванна требует очень опасных химикатов, которых следует просто избегать.В Кроме того, если у вас нет большого опыта работы с припоем, то вам не следует пытаться перепаять блок самостоятельно, так как это требует определенных навыков чтобы обеспечить прочную отделку. Используемая нами краска — это специальная краска, не изолирует радиатор, как многие другие. В конце концов, нет большой смысл в установке радиатора, если он не может передавать тепло, потому что краска держит все в себе.

Как мы уже говорили ранее, медно-латунные радиаторы — единственные, которые могут быть эффективно отремонтированы. Остальные радиаторы следует, по крайней мере, перекрасить, если танки хорошие.В противном случае их следует заменить новым блоком. Если вы не уверены, можно ли отремонтировать радиатор, дайте нам позвоните, и мы поможем вам посоветовать, что вам нужно делать.

Эпоксидная смола радиатора — Полное руководство по ремонту трещин в радиаторе

3 октября 2020 г. Категории: DIY Projects, Guide

Ремонт алюминиевого радиатора может быть сложной задачей, но вы можете попробовать сделать это самостоятельно, используя радиатор эпоксидная смола. Первое, что вам нужно сделать, это найти утечку, затем радиатор необходимо тщательно очистить, прежде чем вы сможете наносить эпоксидную смолу.При использовании эпоксидной смолы любая поверхность должна быть очищена и очищена от грязи, чтобы смола могла правильно приклеиваться. Когда дело доходит до алюминиевых радиаторов, сварка затруднена, и эпоксидная смола является экономичным способом ремонта.

Однако эпоксидная смола может быть опасной, поэтому вам придется работать осторожно. Кроме того, держитесь подальше от опасностей, где дети и животные не могут их достать. Ниже приведено руководство по нанесению эпоксидной смолы на радиатор для ремонта и заделки трещин в радиаторе.

Ваше полезное руководство по ремонту трещин в радиаторе

Ремонт трещин в радиаторе, определение проблемы

На что обращать внимание, если вы думаете, что у вас течь в радиаторе.Наиболее заметным будет вода под машиной. Поскольку в вашем автомобиле может вытекать много разных жидкостей, убедитесь, что это охлаждающая жидкость, а не просто вода.

Охлаждение двигателя

Первый шаг к устранению утечки — убедиться, что автомобиль выключен и полностью остынет. Это помогает снять любое давление. Уберите все с пути, чтобы можно было легко добраться до места утечки. Полное снятие радиатора может помочь вам лучше поработать, но это может быть сложно.

У старых моделей автомобилей не должно возникнуть особых проблем со снятием радиатора, но современным автомобилям, скорее всего, потребуется профессионал для выполнения этой работы.

Попытайтесь сначала найти утечку, а затем слейте воду из радиатора до уровня чуть ниже трещины или поврежденного участка. Затем вы можете начать с очистки области с помощью очистителя тормозов. Как уже упоминалось, перед нанесением эпоксидной смолы поверхность должна быть полностью чистой.

В противном случае эпоксидная смола не схватится, и утечка все равно будет.Вы также можете отшлифовать окружающую поверхность, чтобы улучшить сцепление с эпоксидной смолой.

Снова очистите область и убедитесь, что все полностью высохло. Любая влажность также повлияет на склеивание эпоксидной смолы. После высыхания подготовьте эпоксидную смолу к нанесению на место утечки.

Ремонт трещины в радиаторе: устранение утечки

Ремонтный участок теперь чистый, сухой и готовый. Вы сможете найти эпоксидную смолу, которая идет полосами, отломить кусок, который вам понадобится, прижать и потереть вместе, пока он не станет мягче.Чем больше вы сжимаете и работаете с ним, тем он становится более податливым, что облегчает работу.

Смешиваемая вручную двухкомпонентная эпоксидная шпатлевка, армированная сталью и не подверженная коррозии, для быстрого ремонта или восстановления любых металлических предметов!
SteelStik схватывается за 5 минут и полимеризуется за 1 час. Цвет темно-серый.
SteelStik имеет сопротивление сдвигу внахлест 900 фунтов на квадратный дюйм, выдерживает постоянные температуры до 350F (176C) и кратковременные температуры до 450F (232C), а после полного отверждения является химически стойким к нефти, гидравлическим жидкостям и другим химикатам.SteelStik можно формовать, придавать форму, шлифовать, просверливать и нарезать резьбой.

Нанесите эпоксидную смолу и покройте всю поверхность, любые излишки можно удалить. Не торопитесь, слой должен быть нанесен правильно, чтобы при повышении давления внутри радиатора эпоксидная смола оставалась стабильной. Дайте эпоксидной смоле полностью застыть, примерно через час она затвердеет, но дайте ей полностью затвердеть на ночь.

Осмотрите свою работу

Проверьте все, прежде чем заводить машину, положите снятые вещи на место и убедитесь, что в них достаточно антифриза.Осмотрите нанесенную эпоксидную заплату, убедитесь, что она красивая и надежная. Заведите автомобиль и осмотрите устраненную утечку. Дайте двигателю немного поработать, чтобы повысить давление. Затем проверьте свою работу еще раз, чтобы убедиться, что она все еще на месте.

Примерно через десять минут и вы не видите утечек, значит, работа выполнена правильно. Теперь вы можете все поднять. При работе с эпоксидной смолой желательно носить защитные перчатки, поскольку она токсична.

В противном случае обязательно тщательно вымойте руки, чтобы удалить всю эпоксидную смолу, если вы этого не сделали.Проверьте, нет ли других пролитых химикатов, таких как антифриз, и тщательно очистите их.

Эти химические вещества токсичны и требуют надлежащего обращения. Выбрасывая эти химические вещества, делайте это правильно, так как они также вредны для окружающей среды.

Как отремонтировать треснувший пластик радиатора

Во многих случаях, когда вы отправляете свой автомобиль на ремонт радиатора, они ремонтируют металлический радиатор, а не пластиковый.Они попытаются убедить вас установить новый радиатор. Это может оказаться дороже, чем простой ремонт.

Простой ремонт радиатора исправить несложно. Когда речь заходит о пластиковых радиаторах, стоит обратить внимание на некоторые особенности. Любой ремонт должен выдерживать высокие температуры от 94 ° C (200 ° F) и выше.

Пластиковая эпоксидная смола для ремонта радиатора должна удерживать очень горячую охлаждающую жидкость под давлением. Итак, вы узнаете, если ваш ремонт сделан неправильно.Пластиковые баки радиаторов состоят из армированного стекловолокном нейлона, обладающего высокой способностью к размягчению. Это помогает всей конструкции радиатора выдерживать большие нагрузки, которым она подвергается.

Теперь давайте подробнее рассмотрим, как исправить треснувший пластик радиатора:

Закрепив радиатор внутри автомобиля, слейте всю воду под линию утечки или трещины. Это необходимо, чтобы вода не пролилась, пока вы заняты. Очистите участок, который необходимо отремонтировать, применив немного Super Prep Plastic Cleaner
Используйте термофен для более быстрого ремонта, тепло размягчит пластик
Нагревайте участок постепенно, вы должны заметить бороздку и окружающие трещины поверхность станет глянцевой.Когда дело доходит до более длинных трещин, каждый раз медленно нагревайте 2 дюйма ремонтной зоны и обязательно завершайте сварку, прежде чем переходить к следующему разделу
При сварке используйте наконечник, чтобы смягчить V-образный канал вниз длина разрыва
Возьмите нейлоновый стержень и вплавьте его в канавку с помощью безвоздушного аппарата для сварки пластмасс. Стержень оплавится на поврежденный участок. Вы заметите, что цвет стержня становится слегка коричневым
Выполняйте работу в хорошо вентилируемом помещении, так как пары могут быть неприятными
После того, как нейлоновый стержень вплавлен в зону ремонта, выньте остальное от сварщика.Затем с помощью наконечника сварщика смешайте расплавленный нейлон со старым пластиком радиатора.
Растушуйте, пока не получите ровный цвет
Обязательно попробуйте и получите равномерное сочетание старого и нового пластика, что обеспечит более надежный ремонт
Дайте всему остыть и снова стать твердым

Вы также можно использовать эпоксидную смолу для ремонта пластикового радиатора, чтобы устранить утечку в пластиковом радиаторе. Легко приобрести ремонтный комплект для пластика радиатора, в который входит ваша двухкомпонентная эпоксидная шпатлевка.

Пластиковая эпоксидная смола для ремонта радиатора — метод, аналогичный приведенному выше руководству по ремонту трещин радиатора. Лучшей эпоксидной смолой для ремонта пластиковых радиаторов будет J-B Weld, которая подойдет как для пластиковых резервуаров, так и для других металлических поверхностей.

Вопросы и ответы

Можно ли отремонтировать трещину радиатора?

Вы должны найти трещину или течь в радиаторе, тогда вы сможете исправить повреждение эпоксидной смолой.Очистите область вокруг трещины, чтобы убедиться, что вы образовали прочную связь с эпоксидной смолой, образуя плотное уплотнение.

Можно ли использовать J-B Weld на своем радиаторе?

Да, J-B Weld — лучшая эпоксидная смола для ремонта пластиковых радиаторов, и она работает на нескольких поверхностях. Для устранения утечки не нужно снимать радиатор.

Можно ли использовать эпоксидную смолу для радиаторов?

Да, эпоксидная смола для радиаторов или эпоксидная смола для холодной сварки эффективны для устранения утечки. Однако это не долгосрочное решение.Вы сами устраняете утечку радиатора, и она должна продержаться некоторое время, но рекомендуется как можно скорее получить замену.

Как починить треснувший пластик радиатора? Устранить течь можно как на металлическом, так и на пластиковом радиаторе. Пластиковый радиатор можно отремонтировать с помощью эпоксидного или пластикового сварочного аппарата и нейлонового стержня.

Как долго может протекать радиатор?

Не ждите, устраните утечку как можно скорее. Если трещина или отверстие все еще небольшие и вы их ремонтируете, это должно без проблем прослужить довольно долго.Кроме того, вы захотите отремонтировать радиатор, когда он остынет, а не когда он сломался где-то в дороге.

Вы можете подумать о замене радиатора в случаях, когда есть более серьезные повреждения и коррозия. Убедитесь, что вы поймали проблему до того, как она станет слишком большой, — это ключ к продлению срока службы радиатора.

Как установить алюминиевый радиатор

Classic Mustang давно страдали от проблем с системой охлаждения, потому что в первую очередь охлаждающей способности никогда не хватало.Даже когда эти автомобили были новыми, они были на грани перегрева в жаркую погоду, потому что их радиаторы не соответствовали требованиям. Радиаторы Mustang обычно имели двухрядный сердечник, который не передавал достаточно тепла. Когда двигатель выделяет больше тепла, чем может отвести радиатор, температура быстро повышается. У двухрядного радиатора сердечника новых проблем хватает. Когда вы добавляете частицы ржавчины и накипь, охлаждающая способность еще больше снижается, и все становится жарче.

Хотя компания Scott Drake Reproductions хорошо известна своими частями, воспроизводящими контуры для старинных Мустангов, компания также производит высококачественные алюминиевые радиаторы для шестицилиндровых и восьмицилиндровых мустангов.Как и оригинальные радиаторы, эти алюминиевые версии имеют двухрядную сердцевину, но содержат большие трубки с большой площадью поверхности теплопроводности. Подгонка почти идеальна, возможно, потребуются незначительные изменения.

Мы зашли в магазин «Мустанг» в Аризоне в Чандлере, где устанавливали два таких радиатора на «Мустанги» 66-го года выпуска, один с шестью цилиндрами, а другой с двигателем 289 V-8.

Наконечники системы охлаждения

Убедитесь, что шланги не касаются горячих поверхностей. Истирание — это самый быстрый путь к поломке шланга.
Избегайте повреждения трубы и ребра, даже если они незначительны.
Всегда используйте кожух вентилятора.
Выберите правильное расстояние между вентиляторами и глубину кожуха. Кожух становится бесполезным, если нет надлежащего проникновения вентилятора. Вентилятор должен входить в кожух наполовину.
Никогда не эксплуатируйте свой Mustang без термостата.
Используйте термостат на 160 или 180 градусов F в классическом Mustang.
Последние модели Mustang с компьютерным управлением оснащены термостатом на 195 градусов по Фаренгейту.
Используйте два зажима для шлангов на каждом конце для непревзойденной безопасности.
Всегда используйте пружину предотвращения смятия в нижнем шланге радиатора.

Алюминиевый радиатор

При поиске алюминиевого радиатора в районе залива Сан-Франциско не ищите ничего, кроме мастерской по ремонту радиаторов Панки. В мастерской по ремонту радиаторов Pankey представлен широкий ассортимент алюминиевых радиаторов в дополнение к огромному количеству деталей.В мастерской по ремонту радиаторов Pankey есть только подходящая крышка радиатора, крышка радиатора, кожухи радиатора, шланг радиатора или радиаторный клапан для вашего алюминиевого радиатора. В дополнение к широкому выбору алюминиевых радиаторов и деталей радиаторов, в мастерской по ремонту радиаторов Pankey работают самые знающие и дружелюбные сотрудники в районе залива Сан-Франциско. Если ваш двигатель сильно нагревается, приходите в мастерскую по ремонту радиаторов Pankey, чтобы купить алюминиевый радиатор сегодня. Благодаря Интернету мы больше не местная тайна.Алюминиевый радиатор обычно используется для высокопроизводительных мотоспорта. В отличие от пластика, алюминиевые радиаторы не только чрезвычайно легкие, но и обладают высокой прочностью и устойчивостью к повреждениям. Алюминиевый радиатор также более экологичен, чем медно-латунный. Это связано с тем, что алюминиевый радиатор сделан из одного металла, поэтому его не нужно отделять для переработки. Это причина того, что автомобильная промышленность отказалась от радиаторов из меди и латуни.Алюминиевые радиаторы входят в стандартную комплектацию многих современных легковых и грузовых автомобилей. Алюминиевый радиатор — одна из специализаций мастерской по ремонту радиаторов Pankey, в дополнение к радиаторам BMW и индивидуальным кожухам радиаторов. В мастерской по ремонту радиаторов Pankey мы гордимся хорошо выполненной работой, и поиск подходящего алюминиевого радиатора для вас не станет исключением из этого правила. Так что, когда вам понадобится новый радиатор для вашего хотрода, приходите сегодня в мастерскую по ремонту радиаторов Pankey. Мастерская по ремонту радиаторов Pankey с гордостью предлагает следующие детали радиаторов и радиаторов: Авто радиатор Алюминиевый радиатор Радиатор BMW Дешевый радиатор Крышки радиатора на заказ Рабата радиатор Новый радиатор Крышка радиатора Крышка радиатора Корпуса радиаторов Шланг радиатора Клапан радиатора Замена радиатора Радиатор автомобиля Промышленный радиатор
Радиаторы центрального отопления: алюминий против чугуна
В случае использования чугунных радиаторов и алюминиевых радиаторов ведутся чрезвычайно любопытные споры относительно того, что более эффективно для потребителей.Новейший элемент в радиаторной технологии, биметаллические алюминиевые радиаторы, вызвал большой резонанс как еще одно эффективное средство отопления. С 80-х годов прошлого века чугунные радиаторы были основным источником отопления жилых и коммерческих помещений. У каждого радиатора есть свои плюсы и минусы, таких как Aluminium Bimetal и Cast Iron .
Алюминиевые радиаторы
В последние несколько лет алюминиевые радиаторы стали лучшим выбором для отопления жилых и коммерческих помещений за рубежом.Именно эта модель нагревательного устройства недавно была найдена в Америке, и люди интересуются ее обширным списком положительных качеств.
Для современного домовладельца этот тип радиатора, несомненно, является наиболее эстетичным вариантом. Он имеет современный внешний вид, который хорошо сочетается с любыми современными локациями. Алюминиевые радиаторы также предназначены для установки в местах, которые технически не предназначены для установки радиаторов. Имея несколько стилей, это идеальный вариант для современной и традиционной обстановки.
Этот тип радиатора не только более приятен для глаз, но также является более энергоэффективным и экономичным. К счастью для потребителей, алюминиевые радиаторы обычно дешевле, чем другие нагревательные материалы, такие как медные и чугунные радиаторы. Он намного легче и легче устанавливается пользователем, что снижает любые возможные затраты на установку. Также было доказано, что это позволяет экономить от 5 до 10% годовых счетов за электроэнергию.
Алюминиевые радиаторы — самый эффективный вариант отопления.Радиатор сразу излучает тепло и за считанные минуты нагревает дом, в отличие от чугунных отопительных приборов. Затем он остывает так же быстро, как и нагревается. Этот сверхпроводник имеет низкое содержание воды, что позволяет ему очень быстро реагировать на любые изменения температуры термостата. Это обеспечивает пользователю более эффективную систему отопления и способствует снижению затрат на энергию и затраты.
Эти радиаторы имеют биметаллическую конструкцию, поскольку чистый алюминий не является приемлемым вариантом для излучения.Алюминиевые радиаторы имеют стальной сердечник, что обеспечивает повышенную долговечность и способность работать с горячей водой и паром.
Чугунные радиаторы
Чугунные радиаторы были лучшим вариантом на протяжении последних нескольких столетий. У них викторианский стиль, и чугун был одним из первых материалов, использованных в тот год. Они известны своей долговечностью, так как многие радиаторы, купленные много лет назад, все еще сильно горят. Из-за повышенной прочности чугунные нагревательные устройства чрезвычайно тяжелы и не предназначены для установки на стене.Они также нагреваются дольше, чем другие материалы; однако они становятся намного горячее и остаются нагретыми в течение более длительного периода времени. Это можно рассматривать как отрицательный или положительный момент, потому что, по сути, это означает, что устройству требуется больше времени для охлаждения.
По внешнему виду чугунные радиаторы могут конфликтовать со многими современными домами, но могут легко сочетаться с домами в викторианском стиле и домами винтажного вида. Поскольку приоритеты неуклонно меняются, чугунные радиаторы начали терять свою первоначальную привлекательность.В течение многих лет эти радиаторы были выбором номер один в Америке. Теперь люди ищут более эффективные варианты. В какой-то момент дома были недостаточно изолированы, в них были сквозняки и дребезжащие окна, что делало чугунные радиаторы лучшим выбором. Теперь дома строятся с двойным остеклением и изоляцией чердаков, что вызывает незначительное изменение приоритетов современных домовладельцев, делая другие материалы более желательными из-за их быстрого нагрева и охлаждения.
Алюминиевые радиаторы
Быстро обогревает дом
Быстрая смена термостата
Устойчивость к высокому давлению
Ручка для пара
Низкое содержание воды
Компактная, легкая конструкция
Легкая установка Экономия от 5 до 10% годовых затрат на электроэнергию
Очень рентабельно
Различные стили и отделки
Эстетично
Чугунный радиатор
Долговечность
Долговечность
Выдерживает высокое давление
Подача пара
дольше тепловые циклы
Различия между алюминиевыми радиаторами и чугунными радиаторами очень ясны и различны для каждого пользователя.
