Как правильно проложить проводку в деревянном доме: Инструкция +Видео

Основным этапом подготовки строящегося дома к внутренней отделке является организация качественного электроснабжения. Проводка в деревянном доме должна быть устроена с соблюдением всех правил устройства электроустановок. Это позволит защитить домовладение от пожара, связанного с коротким замыканием, а также обеспечит бесперебойную подачу электроэнергии.

Прокладка электропроводки своими руками только на первый взгляд кажется невыполнимой задачей.

При грамотной разработке схемы и четком соблюдении инструкции её можно смонтировать в несколько этапов, не прибегая к платным услугам электрика.

Содержание:

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

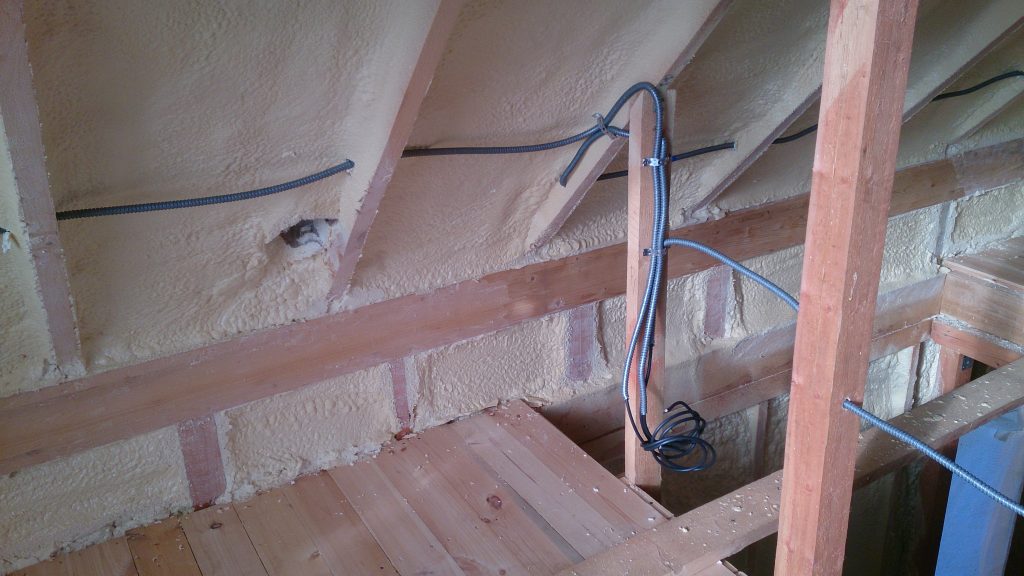

Скрытая проводка прокладывается по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

ЭТО ВАЖНО: Трубы, по которым проложены электрокабели, подлежат обязательному заземлению!

Особенности и преимущества открытого способа укладки

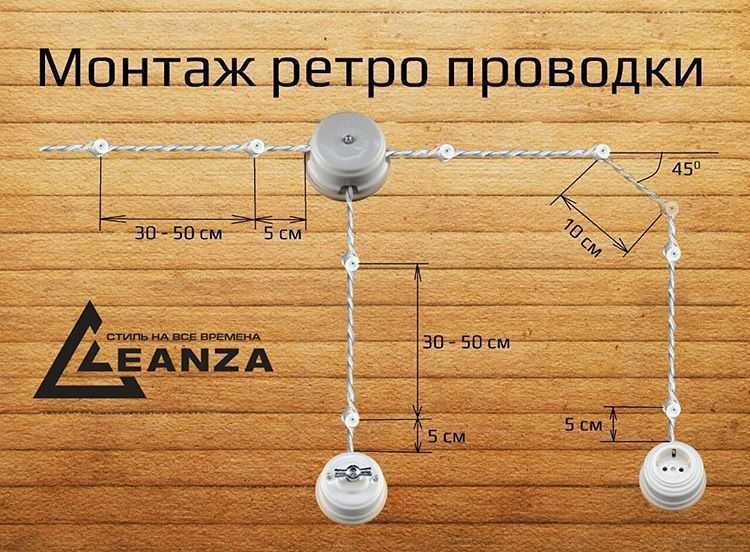

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке. Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра. В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

ЭТО ВАЖНО: Независимо от выбранного способа укладки, в деревянных срубах и домах из клееного бруса для проводки используйте кабели с пометкой «НГ» (nym или ввгнг). Они изготавливаются из материалов, не поддерживающих горение.

Правильная электропроводка начинается с подготовки схемы

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

ЭТО ВАЖНО: Опытные электрики рекомендуют собирать линии для осветительных приборов в несколько групп (группировка по комнатам). Для розеток стоит предусмотреть отдельные силовые линии.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа потребуются следующие инструменты и материалы:

— кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
— дрель и перфоратор с насадкой по дереву
— клипсы для закрепления металлогофры
— шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы в местах соединений, иначе сохраняется опасность повреждения изоляции.

ЭТО ВАЖНО: Отверстия для распределительной коробки нужно высверлить над каждым из выключателей. В местах где они будут расположены, лучше оставить хвосты кабеля «с запасом» до 20 см. Так устройство разводки и подключения будет проще.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

ЭТО ВАЖНО: Производите монтаж проводки современными кабелями с цветной маркировкой. Ноль — это провод с синей или сине-белой изоляцией, заземление — сочетания жёлтого и зелёного, фаза — любые другие цвета и оттенки.

Устройство распределительного щита и УЗО

Выбирать размер распредщита следует таким образом, чтобы после подключения всех кабелей и приборов, в нем оставалось место. Так у вас останется возможность при необходимости подключить к нему ещё несколько потребителей.

ПРАВИЛА МОНТАЖА ПРИ ОРГАНИЗАЦИИ ЩИТА:

В месте входа кабеля в щит устанавливается мощный вводной автомат, рассчитанный выдержать нагрузку со всего домовладения.
Фаза, отходящая от автомата подключается на первую клемму счётчика. Ноль выводят на третью клемму. На второй клемме прибора учёта — выход фазы, а на четвертую подключают нулевой отвод.

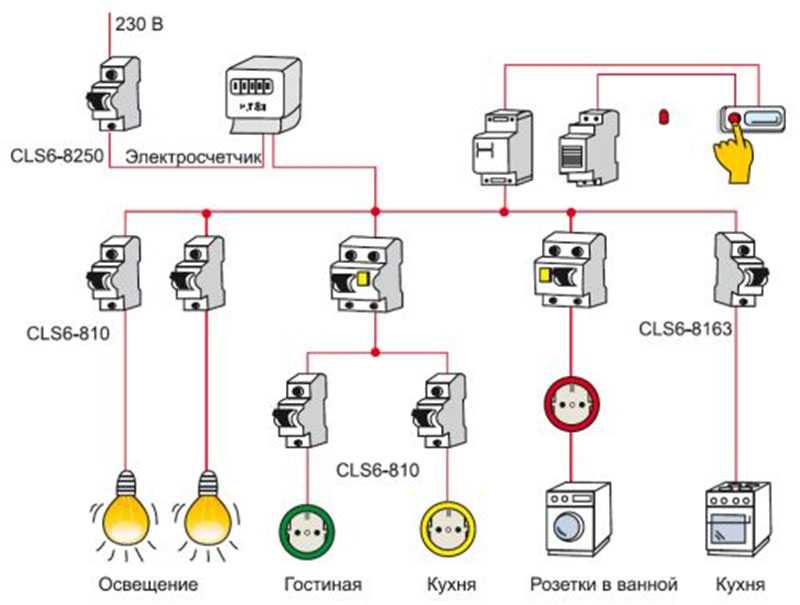

Автоматику в распредщите располагают слева направо: вводной автомат, прибор учёта электрической энергии, общее устройство защитного отключения. Под ними подключаются оставшиеся УЗО и автоматы каждой группы. Крупную бытовую технику, типа электрического котла или водонагревателя, лучше подключать на отдельные УЗО.

ЭТО ВАЖНО: Не пренебрегайте маркировкой групп потребителей. Обозначив каждую, вы облегчите работу с ними при эксплуатации проводки.

Ввод электропроводки в работу и тестирование сети

Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети.

После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.

Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками, помните:

— то какой кабель выбрать зависит от заявленной мощности приборов
— не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
-.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.

Рейтинг

( Пока оценок нет )

0 7 361.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Проводка в деревянном доме: как выполнить монтаж?

Деревянные дома пользуются высокой популярностью из-за тех показателей экологичности и комфорта, которые они дают своим владельцам. Однако обустройство традиционных инженерных систем в таких постройках накладывает определенные ограничения и имеет ряд особенностей, которые следует учитывать. Одной из таких систем с повышенными требованиями к качеству и безопасности является проводка в деревянном доме, при проектировании и укладке которой требуется соблюсти целый ряд требований.

Компания ООО «Урал Прогресс Строй», имеющая безграничный опыт в сфере строительных коммуникаций, качественно выполнит электромонтажные работы в Перми, независимо от сложности предлагаемых работ.

Для того чтобы получить консультацию от наших специалистов, обращайтесь по телефону:

+7 (342) 234-00-70

Особенности электропроводки в деревянном доме

Когда требуется выполнить монтаж электропроводки в деревянном доме, следует выполнить определенную последовательность действий, среди которых:

Создание схемы проводки в деревянном доме необходимо выполнить, в первую очередь, максимально подробно. Здесь следует учесть не только места установки розеток, счетчика, автоматики, но и рассчитать среднюю и максимальную мощность потребления с учетом имеющихся и планируемых к установке электроприборов. Обязательно следует предусмотреть и запас по мощности.

Выбор типа проводки и всех необходимых ее компонентов, среди которых счетчик, автоматы отключения по превышению тока и появлению его утечки.
Рассчитать, какой провод выбрать по сечению, типу изоляции в каждой составной части проводки в зависимости от характера и мощности нагрузки в линии и выбранного типа проводки.
Выполнить монтаж проводки в деревянном доме, ее коммутацию к распределительным и защитным устройствам, точкам подключения потребителей.
Тщательно проверить созданную инженерную систему, в том числе и в аварийных ситуациях, то есть, при возникновении короткого замыкания или длительного превышения номинальной мощности потребления.

Проверить качество заземления.

Проводка в деревянном доме своими руками – это достаточно частая практика, однако следует понимать, что без опыта работы есть довольно большой риск сделать ее некачественно или небезопасно, что в свою очередь может привести к нежелательным последствиям.

Как правильно сделать проводку в деревянном доме?

Прежде всего, вам требуется определиться с тем, какую проводку выбрать для деревянного дома по ее типу. Как правило, проводка в деревянном доме выбирается следующих типов:

Скрытая проводка которая прокладывается под отделкой в металлических трубах или гофре. При этом, следует обеспечить заполнение канала трубы не более половины, а также установить коробки для коммутации и обслуживания, доступ к которым останется и после отделки. Такая схема является наиболее удачным ответом на вопрос, как сделать скрытую проводку и обеспечить ее высокую безопасность. Также, при скрытом типе установки выключателей и розеток следует использовать металлические подрозетники.

Внешняя проводка, которая прокладывается поверх отделки в кабель-каналах из самозатухающего пластика. В этом случае провод просто укладывается в такой канал и закрывается крышкой. Удобная в обслуживании и модернизации система проводки.
Внешняя открытая проводка на керамических изоляторах. Используется, в основном, при необходимости снизить цену обустройства системы или для достижения определенных дизайнерских замыслов.
Проводка под гипсокартоном в местах его использования может быть уложена в пластиковый гофр, не поддерживающий горения.

Также может применяться комбинированная схема, которая построена с использованием нескольких способов прокладки провода. Как правило, используется для минимизации стоимости системы или достижения желаемого дизайна помещений.

Как провести проводку оптимально выгодно и безопасно?

Когда у вас нет опыта в создании этой сложной инженерной системы, вы не знаете правила, плохо представляете, как скрыть проводку безопасно, как развести трехфазную сеть по дому, лучше обращайтесь за помощью к квалифицированным специалистам компании «Урал Прогресс Строй». Опыт нашей работы, специалисты, а также все необходимое оборудование и материалы позволяют нам выполнять работы по обустройству проводки в частном доме качественно и быстро.

Созданная инженерная система будет отвечать всем требованиям безопасности, также вы получите нашу гарантию на ее исправную работу.

Есть вопросы? Обращайтесь по телефону:

+7 (342) 234-00-70

Электропроводка в бревенчатых хижинах — все, что вам нужно знать

Электропроводка в бревенчатых хижинах требует некоторых приемов, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много мест, где можно проложить проводку.

Но при проводке бревенчатых хижин вы имеете дело с бревнами и бревнами из цельного дерева, поэтому вам нужно создать пустые области (называемые канавками) для этих проводов.

Как подключить электропроводку к бревенчатому дому

Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач: вырезать места для розеток и распределительных коробок в бревенчатых стенах

Как подключить потолочные вентиляторы в больших комнатах

Как обращаться с проводкой во внутренних стенах бревенчатых домов

Установка наружных розеток на бревенчатых стенах

Выключатели для освещения и вентиляторов

Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, есть некоторые естественные погони уже. Когда вы создаете дверной проем в бревенчатой хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой стены для крепления двери. .

Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

Рыболовная насадка размером 3/4″x 54 дюйма

Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой стены в том месте, где вы будете устанавливать распределительную коробку.

Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.

Электрические розетки в бревенчатых домиках

Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-образные бревна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.

Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

Врезка розеток и распределительных коробок

Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

Электропроводка срубов для потолочных вентиляторов

Потолочные вентиляторы – отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

Распродажа

Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

Напольные розетки

Недостаточно используемым ресурсом для добавления доступа к электроэнергии в бревенчатых домах является использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

Orbit Industries FLB-D-SS Напольный флип-тип с…

Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

Комплект напольной коробки Thomas & Betts E971FBDI-2…

Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

Внутренние стены хижины

Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

Внешние розетки в бревенчатых стенах

Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.

Другие страницы дизайна бревенчатых домов:

Варианты кровли хижины Ваш выбор кровли бревенчатой хижины повлияет на ваш бюджет и удовольствие от вашей хижины в долгосрочной перспективе.

REScheck: торговые хитрости REScheck — это программное обеспечение, предназначенное для проведения анализа соответствия энергопотреблению, необходимого для подачи заявок на получение разрешений на строительство.

Школа строительства бревенчатых домов Изучите практические способы создания своей мечты в школе строительства бревенчатых домов.

Советы по проектированию бревенчатой хижины Советы по проектированию бревенчатой хижины, которые помогут вам сэкономить деньги.

Старение на месте Идеи для вашей бревенчатой хижины По мере того, как люди становятся старше, становится все более важным оставаться в своем собственном доме, и дизайн старения на месте может этому способствовать.

Молниезащита деревянного дома

Удар молнии считается одним из опаснейших природных явлений, разрушительной силой, которую нельзя недооценивать. Прямое попадание молнии в объект приводит к его механическому разрушению, возгоранию, взрыву, поражению людей и животных электрическим током. К вторичной грозовой опасности относятся мощные электромагнитные импульсы, вызывающие выход из строя внутренних систем и повреждение различного электрооборудования.
Необходимость молниезащиты объектов определяется путем отнесения их к категориям в соответствии с РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» (далее РД) и СО 153-34.21.122-2003 «Инструкция по молниезащите зданий, сооружений и производственных коммуникаций» (далее СО). Одноквартирные дома относятся к третьей категории сооружений по Инструкции РД, и к категории «обычных» по СО. Это означает, что, к сожалению, нормативы не требуют обязательной установки молниезащиты для данных типов сооружений. Необходимость установки системы молниезащиты определяется собственником дома самостоятельно, исходя из вероятности удара молнии и возможного повреждения имущества.
Деревянные дома из-за их воспламеняемости представляют собой источник повышенного риска. Поэтому молниезащита для них особенно важна и должна осуществляться в обязательном порядке. Чтобы эффективно защитить дом от возможных повреждений, необходимо применять комплексные меры молниезащиты.

Наружная молниезащита деревянных зданий

Если установка системы молниезащиты индивидуального дома из негорючих материалов является вполне понятной задачей, то молниезащита деревянного здания имеет ряд отличительных особенностей. Начнем с того, что любая наружная система молниезащиты состоит из трех основных элементов: молниеприемника, токоотвода и заземления. Рассмотрим каждый из них в отдельности.

Молниеприемник

Молниеприемник — это устройство, предназначенное для перехвата удара молнии. В зависимости от типа молниезащиты внешняя система молниезащиты может быть активной (в виде молниеотвода ЭЗЭ) или пассивной (молниеотвод, контактная сеть или сетчатая клетка). Для одноквартирных домов молниезащита часто монтируется на самом здании и обеспечивает защиту в пределах ограниченной площади. Для элементов здания и частей его крыш, выходящих за эти пределы, устанавливаются дополнительные молниеприемники. Согласно пункту 3.2.1 СО2 металлическая кровля, соединенная с заземлением, может сама служить воздухораспределителем при соблюдении определенных условий:

Если вы хотите предохранить кровлю от повреждений или прожогов, то толщина металлочерепицы должна быть не менее 4 мм для стали, 5 мм для меди и 7 мм для алюминия;
толщина применяемого металла должна быть не менее 0,5 мм, если нет необходимости обеспечивать защиту кровли от повреждений и нет опасности воспламенения горючих материалов под кровлей.

В качестве токоотводов в таких случаях могут служить наружные металлические лестницы, желоба и т.п.
Широко используемая сегодня металлочерепица имеет толщину менее 0,5 мм, поэтому крыши из этого материала ни при каких обстоятельствах не могут служить воздухоприемником.
Металл фальцевой кровли соответствует условию толщиной не менее 0,5 мм, но монтируется непосредственно на горючую основу (деревянные стропила, обрешетку и т.п.). В случае прямого удара молнии он нагревается до температуры, достаточной для воспламенения, что часто вызывает локальный пожар.
Получается, что металлическая кровля может считаться частью системы молниезащиты только в том случае, если она уложена на негорючую подложку, а все токопроводящие элементы надежно соединены для обеспечения прочной электрической связи между ними. Прожогов и оплавления также можно избежать, если для кровли использовать листы стали, меди или алюминия толщиной не менее 4 мм, 5 мм и 7 мм соответственно.
Простые молниеприемники в виде молниеотводов длиной от 0,2 до 1,5 метра широко применяются для домов с металлической кровлей. Стержень размещают вертикально в самой высокой точке здания – на коньке крыши. Также возможно крепление громоотвода к дымоходу после учета ветровых нагрузок.
Стержень изготавливают из металла, устойчивого к коррозии, т. е. из меди, нержавеющей стали или оцинкованного алюминия, с соблюдением следующих требований: площадь поперечного сечения не менее 50 кв. мм, диаметр не менее 8 мм. Если в качестве громоотвода используется полая трубка, то она должна иметь наконечник.
Молниезащита деревянных зданий с простой двускатной крышей обеспечивается с помощью контактной сети, т. е. троса, натянутого между двумя опорами. Сама проволока обычно изготавливается из оцинкованной стали сечением 35 мм и более. Также можно использовать медную проволоку.
Опоры могут быть деревянными или стальными и должны выдерживать натяжение проволоки при ветровых нагрузках, а также нагрузку от снега или льда. Провод крепится к опорам натяжными зажимами и подключается к токоотводам.
Молниеотводы размещают таким образом, чтобы создаваемая ими зона защиты охватывала все части деревянного дома, в том числе выступающие элементы и конструкции: края конструкции, коньки, углы, форточки и желоба, камины и т.п. сетчатый каркас для защиты металлочерепицы крайне неэффективен из-за того, что молния его просто «не заметит». Однако этот тип молниеприемника прекрасно подходит для молниезащиты деревянных домов с неметаллической кровлей, особенно в случае использования плоской черепичной кровли, когда необходимо защитить одно здание, доминирующее над всеми соседними строениями. Сетчатый каркас часто монтируется на крышу еще на этапе строительства. Каркас молниезащитной сетки представляет собой металлическую проволоку диаметром 8 мм, проложенную по периметру кровли, а пространство внутри периметра разделено на ячейки максимальным размером 6х6 метров. Проволока приваривается в месте пересечения. Полученная конструкция соединяется с контуром заземления с помощью нескольких токоотводов.
Части здания, возвышающиеся над сетчатой клеткой, например, дымоходы или антенны, защищаются громоотводами. Их устанавливают на специальные основания с учетом допустимого расстояния до крыши. Эти дополнительные молниеотводы входят в общую систему замкнутых контуров с сетчатой клеткой.
Принципиальной разницы в защитном действии этих молниеприемников нет. Однако при выборе способа наружной молниезащиты дома следует учитывать конструкцию защищаемого здания, а также тип кровли и применяемые кровельные материалы. Соблюдение правил и рекомендаций по установке каждого типа молниеприемника одинаково важно. Молниезащита контактной сети считается наиболее надежной при создании большей зоны защиты, в том числе площади кровли и возвышающихся над ней элементов здания. А сетчатая молниезащита не портит дом.
Одним из вариантов обеспечения молниезащиты деревянного дома является установка громоотвода на удалении от него. На вершине соседнего дерева, возвышающегося над крышей дома, закреплен металлический стержень. Стержень должен возвышаться над венцом на полметра и более. Такая система молниезащиты защитит дом от прямого удара молнии и, в то же время, устранит причину опасного перенапряжения внутри, а также прогорания самого дерева.
Если нет возможности установить приемное устройство изолированно, то эффективным вариантом защиты деревянного здания будет контактная сеть при условии, что расстояние между молниеприемником и кровлей составляет не менее 0,5 м. Дополнительно необходимо утеплить стальные опорные стержни в местах их крепления к кровле, установив деревянное основание такой же минимальной высоты.

Токоотвод

Токоотвод предназначен для отвода тока молнии в систему заземления. Обычно они соединяются с молниеприемником при помощи сварки или болтовых хомутов, чтобы обеспечить прочное соединение металла при любых погодных условиях: сильном ветре или падающем снеге. Необходимая площадь контакта при сварном соединении не менее чем в два раза превышает площадь поперечного сечения деталей.
В качестве токоотвода специалисты рекомендуют использовать омедненный круглый стальной провод диаметром 8 мм. Его укладывают на наружную стену дома на максимально возможном расстоянии от дверей и окон. Глухая стена, расположенная перед стеной с входной дверью, является идеальным местом для установки. От каждого молниеотвода должно быть проложено не менее двух токоотводов. По стандартам токоотводы делают максимально короткими, без острых изгибов и прямых углов, чтобы избежать риска короткого замыкания. Располагают их равномерно по периметру защищаемого здания на расстоянии 25 м друг от друга и как можно ближе к углам, краям фронтонов, слуховым окнам или острым выступам, т. е. местам повышенной опасности. Рекомендуемое расстояние до металлических элементов здания 30 см.
Для предотвращения возгорания стен деревянного дома в случае повышения температуры токоотвода при отводе тока молнии монтаж следует производить на расстоянии более 0,1 метра от защищаемого объекта; металлический хомут, предназначенный для крепления токоотвода, может соприкасаться со стеной. Допускается контакт металлических скоб и специальных болтовых хомутов со стеной. Не прокладывайте проводники в желобах деревянного дома.

Система заземляющих электродов

Система заземлителей — элемент внешней молниезащиты, предназначенный для отвода тока молнии в почву. Заземление индивидуального дома выполняется по замкнутому контуру электродами из коррозионно-стойких материалов. Прокладывается по периметру защищаемого здания на глубине 0,5 м и на расстоянии не менее 1 м от стены со стороны, противоположной входу в дом. Не прокладывайте систему заземлителей в непосредственной близости от проездов, подъездов и фундамента здания. Это значительно снизит риск поражения людей электрическим током.
Заземляющие электроды заглубляют в почву на глубину 2-3 метра на равном расстоянии друг от друга. Обычно они изготавливаются из нержавеющей и оцинкованной стали диаметром 16 мм и из стали с медным покрытием диаметром 14 мм.
Для повышения эффективности заземляющего контура за счет снижения его удельного сопротивления обеспечивают максимально возможную площадь контакта поверхности металлических электродов с грунтом. Для этого необходимо выбрать соответствующие размеры системы заземляющих электродов.
Заземление для молниезащиты должно быть устроено таким образом, чтобы защитить здание внутри контура. Форма петли зависит от формы дома. По мнению специалистов, чем больше горизонтальных и вертикальных электродов в системе заземления, тем надежнее защита. Однако опыт показал, что для молниезащиты деревянного дома достаточно трех вертикальных электродов, соединенных между собой лентой или круглым проводом.
Все соединения контура заземления выполняются с помощью специальных хомутов, например хомутов из нержавеющей стали, и раструбной сваркой при условии, что сварной шов неразрывный. Соединения тщательно изолируются антикоррозийной лентой. Можно также использовать экзотермическую сварку.

Внутренняя молниезащита деревянных зданий

Многие владельцы частных домов ошибочно полагают, что система внешней молниезащиты обеспечит полную безопасность электрических систем внутри здания. При этом мощные электромагнитные импульсы молнии вызывают скачки напряжения в электропроводке дома, что приводит к выходу из строя электроприборов. Молния не обязательно должна ударить в само здание; электромагнитное поле распространяется на большие расстояния от места удара молнии. Чрезмерное напряжение питания может возникнуть во время распространения заряда, перехваченного системой молниеприемника.
В последние годы спрос на внутреннюю молниезащиту электрических сетей резко возрос в связи с тем, что количество электронных устройств и бытовой техники, в частности микропроцессорных устройств, неуклонно растет.
Устройство внутренней системы молниезащиты требует от квалифицированных специалистов разработки проекта для конкретного объекта и последующего монтажа системы.
Согласно существующему техническому регламенту внутренняя молниезащита должна осуществляться с помощью специальных устройств и состоит из следующих компонентов:

шина уравнивания потенциалов, соединяющая все протяженные металлоконструкции дома в единую петлю с применением защитных проводников. Система уравнивания потенциалов (ЭБС) устраняет разность потенциалов между токопроводящими элементами и конструкциями здания, а также связанными с ними инженерными сетями и коммуникациями между собой и системой заземлителей, тем самым защищая электропроводку и все подключенные приборы от перенапряжения.
Устройство защиты от перенапряжения (УЗИ) — специальное устройство, предназначенное для ограничения действия электромагнитных импульсов и предотвращения возникновения искр внутри защищаемого объекта. УЗИП монтируются на участках сети, где утечка тока может привести к наиболее опасным последствиям.

Лишь совсем недавно инженеры начали использовать УЗИП в электрических цепях частных домов. Используется концепция зонной защиты от перенапряжения: на каждом участке цепи устанавливается УЗИП определенного класса.
В зависимости от чувствительности к перенапряжению УЗИП подразделяются на несколько классов:
УЗИП класса B или класса 1 используются для защиты электрических сетей от прямого удара молнии. Такие УЗИП устанавливаются на вводе электрощита. УЗИП класса C (класс 2) защищают от наведенных токов. Если в доме присутствует очень чувствительное оборудование, целесообразно использовать УЗИП класса D (класс 3).
Чтобы внутренняя молниезащита деревянного дома была эффективной, рекомендуется использовать все три класса УЗИП, поочередно устанавливая один класс за другим, или использовать комбинацию УЗИП, объединяющую все три класса в одном устройстве. Обязательным условием является правильное выполнение работ по уравниванию потенциалов объекта и качественный монтаж заземляющего устройства.

Заключение

Молниезащита деревянного здания — комплекс технических решений, реализуемых для обеспечения безопасности зданий и связанных с ними систем, а также безопасности людей и животных в случае прямого удара молнии или воздействия электромагнитного излучения .
Проект системы молниезащиты составляется для каждого объекта индивидуально в зависимости от конструктивных особенностей сооружения и окружающей среды в месте его расположения. Например, разные типы грунта имеют разную проводимость тока и сопротивление, что следует учитывать при проектировании системы заземления.
Расчеты молниезащиты представляют собой процесс правильного обозначения охранных зон над и внутри здания, где распространение тока молнии после ее прямого попадания в молниеприемник должно быть надежно и безопасно отведено в землю.
Деревянный дом требует качественной системы молниезащиты. При его обустройстве необходимо ориентироваться в первую очередь на горючесть строительных материалов и пожарную безопасность. Особенно это касается домов, возвышающихся над другими строениями.
Внешняя система молниезащиты принимает на себя удар молнии и отводит ее ток в почву, тем самым защищая здание от термических и динамических повреждений.
Оснащение деревянного дома специальными устройствами внутренней молниезащиты электросетей обеспечивает сохранность подключенных электроприборов, а также защищает пользователей от поражения электрическим током.
