Центральное отопление в квартире многоквартирного дома и зданиях: система и схема

Теплоснабжение большинства квартир, предприятий общественного и промышленного типа осуществляется централизованным образом. Система остается востребованной, несмотря на появление новых технологий и способов теплоснабжения. Особенность схемы – выработка тепла за пределами жилых строений, доставка теплоносителя производится посредством труб нужного размера. Центральное отопление – сложная инженерная конструкция, занимающая большую площадь и обеспечивающая теплом в одновременном порядке много строений.

Содержание

Схема центрального отопления
Классификация систем централизованного отопления
Устройство централизованной системы и принцип работы ее узлов в многоэтажном доме
Стояки и розливы централизованного отопления
Плюсы и минусы центральной системы отопления

Схема центрального отопления

Конструктивно система отопления многоквартирного дома представляет соединение множества элементов:

Источник энергии. Это может быть котельная, теплоцентраль, где нагревается теплоноситель. Вид топлива при этом может быть любым, а носителем чаще всего является вода. В ТЭЦ вода прогревается до парообразного состояния из-за особенности поддержания высоких энергетических параметров. Затем пар транспортируется в паровые турбины, где вырабатывается электроэнергия, а потом отработанный пар применяется для нагревания воды, которая подается в отопительную систему.

На заметку! Одна ТЭЦ может заменить несколько котельных, что снижает затраты на строительство объектов, высвобождает площади.

Теплосеть. Это разветвленные конструкции большой протяженности, предназначенные для доставки тепла в жилые помещения. Трубопроводы крепятся парой – одна магистраль для подачи кипятка, вторая – для возврата охлажденного теплоносителя. Для формирования теплосети используются стальные трубы с величиной диаметра 100-140 см. Теплосети формируются под землей или над грунтом, теплоизолируются специальными материалами, предупреждающими быстрое остывание теплоносителя.

На заметку! Для поддержания бесперебойной работы крупные магистрали теплоснабжения запитываются от нескольких источников теплоэнергии, связываются резервными трубопроводами.

Потребитель тепла. Это оборудование, установленное в квартире или другом объекте, куда подается теплоноситель.

Классификация систем централизованного отопления

Различается несколько видов схем отопления многоквартирного дома централизованного типа отопления. Рассмотрим все возможные варианты.

В зависимости от режима потребления бывают:

сезонные – которые нагревают помещения только в сезон похолодания;
круглогодичные – теплоноситель подается в постоянном режиме.

Классифицируются по типу применяемого теплоносителя. Чтобы обеспечить качественную подачу, применяются следующие виды теплоносителя:

Вода. Самый используемый вариант, который успешно применяется для отопления жилых и нежилых строений. Особенность носителя в простоте эксплуатации, доступности по цене, в регулировке показателя температуры в режиме централизованной подачи и возможности перегонки на большие расстояния без утраты характеристик.
Воздух. Применяется для отопления и вентиляции строений, но стоит дорого, поэтому схема используется достаточно редко.
Пар. Теплоноситель считается самым экономичным из-за малого диаметра трубопроводов и низкого давления в системе, что значительно облегчает эксплуатацию. Схема рекомендуется для применения в объектах, где кроме тепла нужен водяной пар (производственные организации).

Классификация в зависимости от способа подключения отопительной системы к теплоснабжающей:

Бывают независимые системы, где теплоноситель одного типа (пар) прогревает в отсеке теплообменника теплоноситель, передаваемый в систему отопления (вода).
И зависимые, в которых жидкость, воздух или пар прогревается в теплогенераторе и прямой магистралью подается к конечному потребителю.

По способу подключения к системе теплоснабжения горячего отопления:

Открытый тип. Это отопление в квартире с забором горячей воды из теплосети.
Закрытый тип. Предусматривает забор воды из общего водопровода с последующим нагреванием в центральном сетевом теплообменнике.

Устройство централизованной системы и принцип работы ее узлов в многоэтажном доме

Для обеспечения каждой квартиры в доме требуется подключение системы к магистрали, протянутой от ТЖЦ или котельной. Процесс осуществляется с монтажом входных задвижек, от которых запитаны 1-2 тепловых узла. Далее в конструкцию устанавливаются грязевики – устройства, осаживающие окислы и соли металлов, которые возникают в трубопроводе под постоянным воздействием горячей воды, пара. Затем централизованное отопление дома нужно обеспечить врезками горячего водоснабжения. Одна врезка устанавливается на трубу подачи, вторая – на возвратную трубу.

Центральное отопление в многоквартирном доме работает на воде, доведенной на ТЭЦ до 130-150 С, для предупреждения парообразования поддерживается давление в 6-10 кгс. При наступлении холодного времени года ГВС подключается к трубе обратной подачи, где показатель подогрева жидкости не повышается более +70 С. А летом ГВС запитывается с подачи, потому что температурный режим носителя (воды) считается относительно низким.

После задвижек ГВС в конструкции располагается элеватор отопления, необходимый для охлаждения перегретой воды перед подачей в отопительную систему квартиры. Устройство представляет собой стальной корпус с соплом, из которого транспортируется вода на высокой скорости, но с пониженным показателем давления. В результате процесса образуется разрежение, что объясняет подсос охлажденного теплоносителя обратного течения в элеватор для смешивания, то есть изменения температурных показателей. При необходимости регулирования всей системы, то есть определения перепада температур, уровня нагрева рабочей смеси воды, меняется диаметр сопла элеватора.

После основного узла располагаются задвижки на отопительную систему подъездов или всего многоквартирного жилого строения. Задвижки летом перекрываются, зимой открываются для подключения и отключения отопительного контура строения. После домовых задвижек монтируются сбросы – это вентили для осушения или перезапуска системы. Иногда сбросы соединяются с трубопроводом для холодной воды, например, для заполнения радиаторов отопления летом.

Стоит знать! По требованию Жилищного кодекса в последние годы на всю отопительную систему устанавливаются счетчики тепла.

Стояки и розливы централизованного отопления

Рассматривая устройство отопления в многоквартирном доме, нельзя не разобраться со схемами циркуляции носителя. Подразумевается 1-трубная схема с верхним или нижним типом розлива. Трубопроводы прямой и обратной подачи могут разводиться в подвале или подача организуется на чердаке (техническом верхнем этаже строения), а магистраль обратного типа формируется в подвале.

Стояки могут быть с движением теплоносителя:

попутным;
сверху вниз;
встречным снизу вверх.

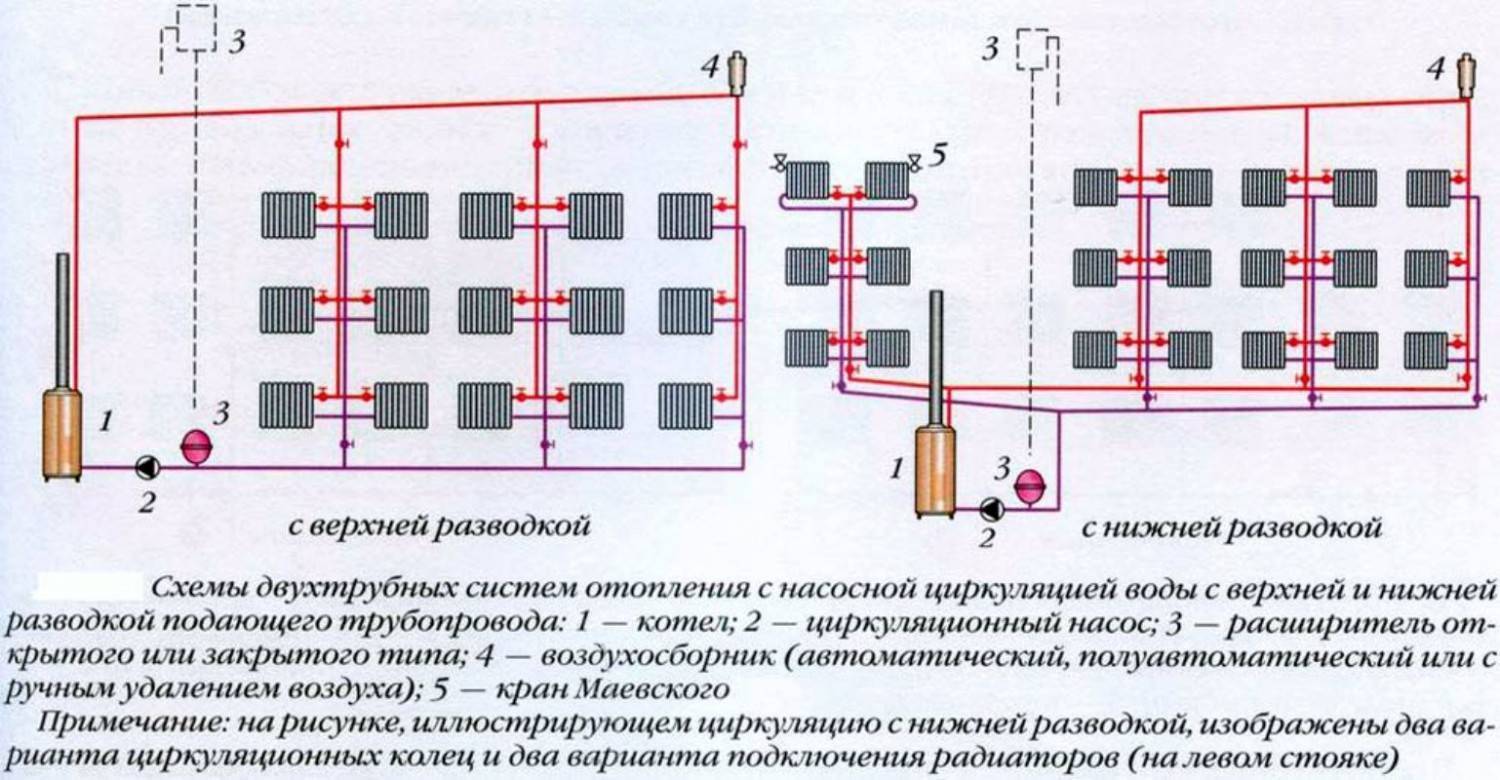

Если применяется схема подачи с нижним розливом, каждые 2 стояка связываются перемычками, помещаемыми на последнем этаже строения или на чердаке. Верхняя точка перемычки дополняется воздушником (воздухоотводом). Это может быть кран Маевского – устройство простой конструкции, но хорошо справляющееся со своим функционалом. Недостаток варианта в появлении воздуха в батареях после каждого сбрасывания жидкости, поэтому из перемычек перед наполнением нужно стравливать образовавшиеся пробки, чтобы развоздушить систему.

При монтаже верхнего типа розлива, на техническом этаже монтируется расширительный бак, оснащенный вентилем-воздухоотводчиком, отдельными вентилями для отсекания каждого стояка.

Важным условием работы отопительной конструкции является правильное расположение розлива – это нужно для обеспечения быстрого и полного слива воды из всех трубопроводов, радиаторов.

Чтобы гарантировать качественную работу тепломагистрали, необходимо соблюдение нескольких правил:

Показатели нагрева снижаются по мере транспортировки теплоносителя вниз. Из-за чего на первых нескольких этажах температурный показатель жидкости в батареях будет ниже, чем на верхних, что необходимо компенсировать повышением количества секций в батареях или расширением площади радиаторов.
Простой запуск системы объясняется необходимостью заполнить все проводящие элементы водой, открыть домовые задвижки, стравить воздух воздушником на баке и можно эксплуатировать всю схему без особых сложностей.
Сброс воды из индивидуального стояка может доставить проблемы. Сначала придется найти и перекрыть нужный элемент на техническом этаже, затем то же самое проделать с определенным вентилем в подвале. И только после этого открывается сбрасывающий элемент.

Плюсы и минусы центральной системы отопления

Рассмотрев виды систем отопления многоквартирного дома, следует отметить достоинства схемы:

можно применять недорогие виды топлива;
конструкция отличается простотой и надежностью;
функциональность и бесперебойность поддерживается специальными службами, то есть собственник не остается при прорыве трубы один на один с проблемой;
тепловая схема считается одной из самых экологически чистых.

Что касается минусов, то их немного – сезонность включения, невозможность самостоятельной регулировки температурного режима, возможность перепадов давления в централизованной системе.

Важно! Недостатком может явиться невозможность изменения конструкции радиаторов и их количества в квартире без согласования с контролирующими органами.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Как Стравить Воздух из Радиатора Отопления Видео © Некоторые нюансы

Прежде чем выяснить, как спустить воздух из системы отопления, разберемся, почему он там скапливается. Основные причины:

проведение ремонтных работ – во время разбора/сбора элементов в них неизбежно попадает воздух;
неправильный запуск системы отопления в многоквартирном доме – по нормативам трубы должны заполняться водой медленно с одновременным стравливанием лишнего воздуха;
неплотное прилегание частей системы или плохая герметизация стыков – теплоноситель незаметно вытекает и испаряется, а извне втягивается воздух;
пониженное давление в трубопроводе, приводящее к образованию пустот и их заполнению воздухом;
повышенное количество кислорода в теплоносителе – в воде всегда присутствуют пузырьки газа, но если их слишком много, то могут образовываться воздушные пробки;
неправильное подключение системы теплого пола – расположение веток на разной высоте;
некорректная работа или отсутствие воздухоотводчика на батарее.

Это обычно происходит, когда новая вода была добавлена либо из подающего и расширительного бака, либо просто, когда она пополняется в результате удаления воды или периодического технического обслуживания.

Как спустить воздух из радиатора отопления

Воздух в системе отопления: причины появления, клапаны — спускники, воздушники

Если вы обнаружите что ваш выпускной клапан поврежден, и вы не можете ослабить его с помощью ключа или отвертки.

Почему нужно спускать воздух из батарей?

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

В рамках сегодняшней статьи расскажем, как спустить воздух из радиаторов отопления, порекомендуем решения для обширных и малогабаритных линий. В зимний период исправность отопительной системы становится залогом комфортной температуры в помещении. Инструкция, как удалить воздух из системы отопления в частном доме Задавайте мне вопросы, отвечу всем!

Как спустить воздух из батареи: как развоздушить радиатор, видео

Как только в батарее скапливается воздух, поплавок опускается, отверстие открывается, и газ выходит. неправильный запуск системы отопления в многоквартирном доме по нормативам трубы должны заполняться водой медленно с одновременным стравливанием лишнего воздуха;.

Как выгнать воздух из системы отопления дома — Все о строительстве, инструментах и товарах для дома

Если у вас есть клапан нового типа, то ключ для выпускного клапана также должен соответствовать этому, но если у вас его нет, вы можете использовать отвертку с плоской головкой не идеально, поскольку у вас будет немного больше контроля с помощью ключа для выпускного клапана. При этом начнет выходить воздух, что будет сопровождаться шипением.

Скидки до 50% в ТМК Инструмент

температура воздуха в квартире существенно ниже, чем у соседей;
батарея нагревается неравномерно – часть, в которой есть воздух, остается холодной;
слышны шипящие и булькающие звуки.

Держа свое полотенце или ткань под выпускным клапаном, поверните ключ против часовой стрелки примерно на четверть оборота клапан старого типа или отвертку против часовой стрелки с клапаном нового типа и, если в нем есть воздух Из радиатора вы услышите шипящий звук при его выходе. Недостатком такого прибора для отвода воздуха является восприимчивость к качеству воды. Как Правильно Выпустить Воздух из Системы Отопления

Как выпустить воздух из батареи – пошаговое руководство Если у вас есть какой-либо воздух в вашем радиаторе, он поднимется наверх. Наиболее просто процедура выполняется в системах открытого типа, которые оборудованы расширительными бачками. Если необходимо спустить воздух, его следует открутить с помощью специального ключа, который можно купить в хозяйственном магазине, или обычной отвертки.

Если ваша система отопления оснащена комбинированным котлом или котлом, который необходимо долить вручную , вам, возможно, потребуется долить его в зависимости от того, сколько воды вышло во время процесса удаления воздуха и или сколько воздуха было в системе.

Как стравить воздух из системы отопления — ЭкоМонтаж

Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах. Если у вас есть клапан старого типа, вам понадобится специальный ключ, чтобы установить этот выпускной клапан образно называемый ключом выпускного клапана радиатора , и его можно купить в большинстве магазинов.

Как часто надо спускать воздух?

Если у вас есть клапан нового типа, то ключ для выпускного клапана также должен соответствовать этому, но если у вас его нет, вы можете использовать отвертку с плоской головкой не идеально, поскольку у вас будет немного больше контроля с помощью ключа для выпускного клапана. Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов.

Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) – когда шум снижается, закручивают винт обратно.
Собранный со всех батарей теплоноситель заливают обратно в контур.

Держа свое полотенце или ткань под выпускным клапаном, поверните ключ против часовой стрелки примерно на четверть оборота клапан старого типа или отвертку против часовой стрелки с клапаном нового типа и, если в нем есть воздух Из радиатора вы услышите шипящий звук при его выходе. С помощью разводного ключа открутить заглушку неполностью , чтобы начал выходить воздух. Как Правильно Выпустить Воздух из Системы Отопления

Методы устранения неисправности Перед тем, как избавиться от завоздушивания посредством нагрева, проверьте магистраль на герметичность. При наличии поврежденных участков способ не применяется. Велика вероятность прорыва. Наиболее распространенным вариантом становится установка мелкоячеистой сетки, хотя возможно применение аналогов. Если подобная проблема возникает постоянно в одном месте налицо ошибка в проектировании или разводке.
