Как пробурить скважину своими руками правильно и недорого

Центрального водопровода на вашем участке нет и не будет. Либо он только планируется. Строительство колодца весьма трудозатратно, необходимо переворотить массу грунта, купить, доставить и довольно глубоко вкопать тяжёлые бетонные кольца. Собственная скважина — прекрасное решение, однако услуги геологов весьма недёшевы. Специально для тех, кто не может себе позволить больших трат и умеет работать руками, расскажем, как пробурить скважину своими руками.

• Виды доступных для самостоятельного устройства скважины подземных вод
• Верховодка
• Грунтовые воды
• Межпластовые воды
• Как самому пробурить скважину для воды
• Как бурить скважину под воду вручную
• Как пробурить скважину под воду с помощью малогабаритной буровой установки
• Как пробить скважину своими руками без бурения
• Несколько полезных советов как самому пробурить скважину
• Видео: как бурят скважину для воды

Оговоримся сразу, что бурение водяных скважин руками в буквальном смысле невозможно, человек не крот, а руки его —  не лопаты.

Понадобятся те или иные приспособления и механизмы. Экономия в том, что бурение можно произвести собственными силами, а аренда необходимого оборудования обойдётся намного дешевле, чем услуги буровой установки на платформе грузового автомобиля. Однако следует понимать, что в 99,9% случаев ответ на вопрос о том, как пробурить скважину своими руками до артезианской воды, будет звучать так: никак. Дело в том, что запасы качественных подземных вод за редким исключением располагаются на глубине, гораздо большей, чем это можно сделать без использования сложных и дорогостоящих механизмов. К тому же артезианские воды залегают в пластах довольно твёрдых горных пород, которые «по зубам» только мощным установкам. Какие типы подземных вод потенциально доступны для самостоятельного устройства водозабора?

Верховодка ↑

Верховодка (почвенные воды) располагается близко к поверхности над фрагментарными водоупорными линзами, чаще глинами. Найти её можно отнюдь не везде, верховодка часто носит сезонный характер и в засушливый период года может вообще исчезнуть. Имеет, как правило, низкое качество, непригодна для питья. Зачастую использовать её можно только для хозяйственных целей, главным образом — полива сада и огорода. В случае с верховодкой, благодаря ее небольшой глубине залегания, вопрос, как пробурить скважину под воду своими руками, решается простыми и дешёвыми методами.

Грунтовые воды ↑

Грунтовые воды залегают в песчаной прослойке над верхним обширным водоупорным пластом, глубина может варьироваться от 5 до 50 м. В лесистой местности грунтовые воды можно найти довольно близко к поверхности, в степной же они зачастую располагаются глубоко либо вообще отсутствуют. Качество грунтовых вод сильно разнится, они редко соответствуют стандартам питьевой воды, требуется установка системы фильтрации. Скважины, которые бурят на грунтовые воды, именуют песчаными, из-за умеренной стоимости они наиболее распространены среди владельцев частных усадеб, имеющих собственный водозабор.

Межпластовые воды ↑

Межпластовые воды, как следует из названия, залегают между водоупорными слоями грунта. Расположенный сверху пласт (или несколько) служит эффективным фильтром, поэтому такие воды имеют, как правило, высокие качественные показатели. Если повезёт, при определённых условиях (невысокое залегание, грунты без каменистых включений) межпластовые воды могут быть доступны для самостоятельного бурения. Однако чаще они располагаются на расстоянии свыше 40 м от поверхности, бурить скважину вручную на такую глубину проблематично.

Схема распределения поземных вод

Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.

Как бурить скважину под воду вручную ↑

Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.

• Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.

Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет

Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.

Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ

• Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.

Как пробурить скважину под воду с помощью малогабаритной буровой установки ↑

Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную.

Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.

Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

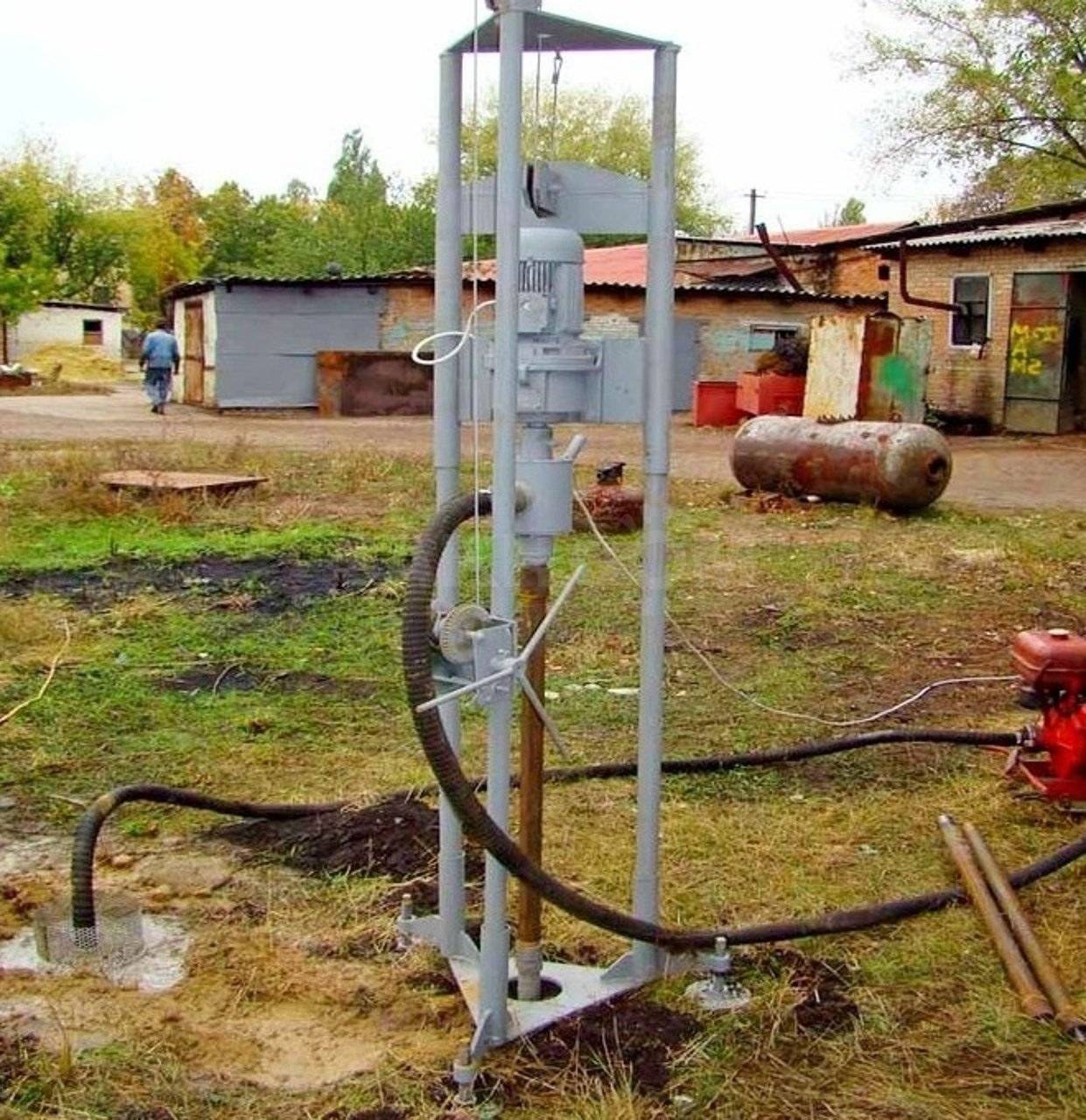

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.

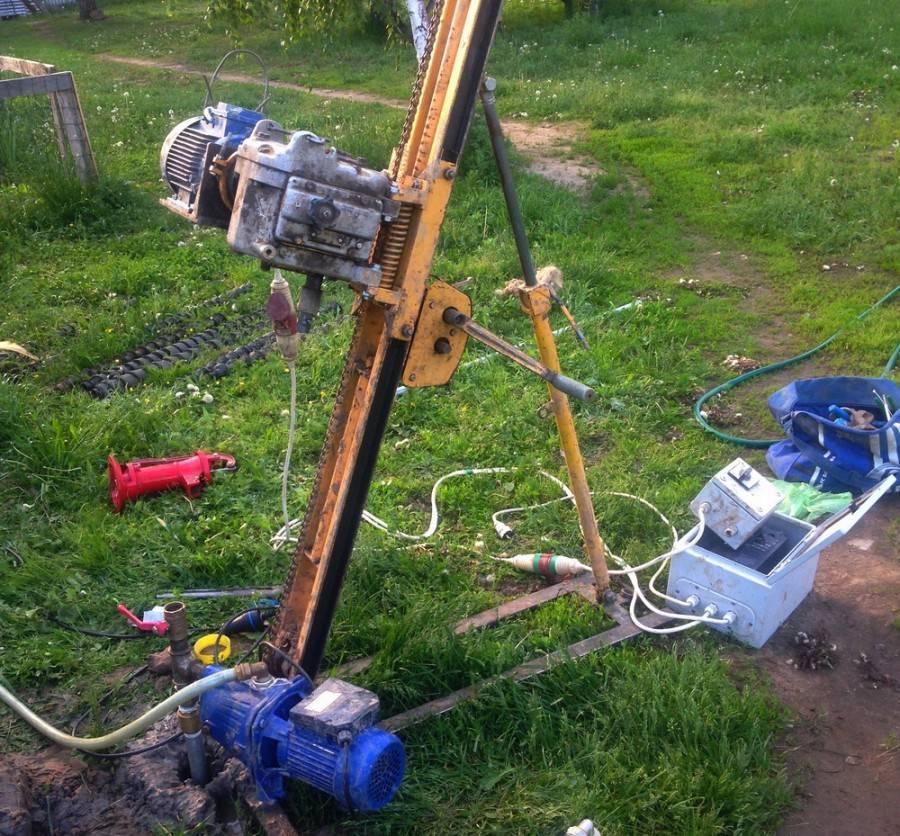

МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля

В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м.

Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.

Существует также метод ударно-канатного бурения, когда в скважину сбрасывают тяжёлое остроконечное долото, разбивающее породу. Оно закреплено на стальном тросе, который, в свою очередь, намотан на вал со стопором либо закреплён на блоке. Вся эта конструкция должна быть закреплена на довольно высокой вышке, габарит её больше, чем у МБУ. Возвратно-поступательные движения долота может обеспечивать двигатель либо трос наматывают-отпускают вручную. Из преимуществ ударно-канатного метода можно назвать возможность устройства скважин большого диаметра и возможность вести работы в довольно твёрдых породах. Однако небольшая глубина бурения и весьма невысокие темпы производства работ делают этот способ маловостребованным.

Как пробить скважину своими руками с помощью ударно-канатного метода? Понадобится тренога с блоком или валом, трос, долото и подъёмный механизм. Высота установки тем больше, чем глубже планируется «долбить» водозабор

Дадим пару рекомендаций, как правильно бурить скважину, используя малогабаритную установку:

1. Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».

2. При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Довольно мощная полуавтоматическая малогабаритная установка «Крот», показано шаг за шагом, как бурят скважину для воды.

Наглядно показано, как пробить скважину своими руками, используя мотобур с насадками.

Вы можете попытаться пробурить и обустроить скважину для водоснабжения собственными силами, если обладаете определёнными навыками, временем и желанием. При отсутствии таковых, доверьте выполнение задачи профессиональным геологам, грамотные специалисты предварительно определят примерную глубину залегания различных типов вод, предложат варианты устройства водозабора, качественно выполнят бурение скважины, установку эксплуатационной колонны. Прокачают источник, определят характеристики, оформят паспорт и дадут гарантию на выполненные работы.

Как пробурить скважину своими руками: способы и техника выполнения

Как пробурить скважину своими руками

Перед началом бурения желательно узнать, какая глубина залегания воды в вашей местности. Также можно сориентироваться по воде в колодцах: если до зеркала воды около 5 м, можно обойтись садовым буром.

Разберемся пошагово, как самому пробурить скважину для воды:

1. В грунте делают шурф — круглую или квадратную яму примерно 1,5х1,5 м и глубиной 1-2 м, которая позволяет избегать осыпания грунта внутрь скважины. Шурф обшивают пиломатериалами, а сверху монтируют деревянный настил.
2. Собирают установку и делают два отверстия снизу и сверху шурфа, которые должны располагаться на одной оси.
3. Буровую штангу прокручивают посредством электромотора с редуктором либо вручную. На саму штангу насаживают подбабник, по которому помощник ударяет молотом.
4. Одновременно с заглублением в скважину помещают обсадную трубу, на край которой устанавливают специальный башмак. Трубу, как и саму штангу, удлиняют в ходе погружения.
5. После прохождения грунта с высокой влажностью, процедура облегчается, а затем снова усложняется. Это указывает на то, что механизм достиг до слоя с водой и заглубление можно прекращать.
6. В пробуренное отверстие опускают фильтровую колонну, а затем начинают промывку водой под напором.
7. В скважину погружают насос и выкачивают воду, пока она не будет прозрачной.

Подробнее об обустройстве скважины можно узнать из видео.

После устройства источника и его запуска, воду сдают на анализ.

Вода считается пригодной для питья, если она обладает такими характеристиками:

• прозрачность — минимум 30 см;
• нитраты – не более 10 мг/л;
• в 1 л содержится не более 10 кишечных палочек;
• оценка запаха и вкуса — 3 балла.

При самостоятельном бурении следует избегать таких основных ошибок:

• из-за сильного заглубления бура обсадная труба находится ниже водоносного слоя. Трубу потребуется приподнять либо вставить в нее более короткую;
• обсадная труба не дошла до нужной глубины, что привело к осыпанию грунта внизу. Это приводит к падению производительности, поэтому приходится извлекать грунт и опускать трубу на требуемую глубину;
• слишком низкое расположение насоса, что приводит к засорению скважины песком. Насос извлекают, песок выбирают и правильно монтируют насосное устройство. Заглубляют насос так, чтобы до дна скважины оставалось 1-2 м.

Правильно подобрав место и ознакомившись с фото и видео инструкциями по бурению, вопрос, как сделать скважину своими руками одному, станет более понятным каждому, кто решится на подобные работы. Если есть цель сэкономить, то самостоятельное бурение с помощью самодельного оборудования будет оптимальным вариантом

Пробурить источник воды своими силами не столь сложно, но во время работ следует соблюдать осторожность и желательно прибегнуть к помощи друзей или знакомых

Как определить место, где бурить скважину?

Именно от правильности выбора места для бурения зависит успех эксплуатации скважин. Правильный выбор – это гарант того, что вода будет поступать постоянно и не закончится в самый неподходящий момент. Это правильная структура почвы, которая не разрушится под действием общего давления, что могло бы привести к обрушению колодца.

Все это и много другое требует правильного подхода к выбору. Поэтому следует соблюдать следующие требования:

1. Локализация местности. Этот критерий касается общего удобства работы, поскольку на территорию должна проехать установка для бурения скважин на воду. В частности, это грузовой автомобиль, с размещенной станцией на борту. В работе нередко используется еще один автомобиль, который подает воду на шнек бура. Последнее используется для облегчения рабочего процесса и охлаждения режущего элемента.

2. Удобство эксплуатации. Еще до начала бурения вы должны определить для себя то, где будет стоять насосное оборудование. Это может быть приямок на улице или котельная частного дома или дачи. Если приямок есть, то он должен быть заглублен на величину не менее 2 метров, чтобы исключить промерзание. При выборе места, учитывается для себя удобство дальнейшего обсушивания, но и продумывается доступ к скважине, в особенности к насосу, гидроаккумулятору и другим узлам.

Определив для себя общие принципы обустройства, следует перейти к анализу местности, в части изучить расположение водоносного горизонта. Для этого следует воспользоваться следующей методикой анализа:

Определение места для бурения

1. Визуальный осмотр. Это первое, с чего стоит начать. Понять, где залегает вода, можно по растительности, в части плотного расположения деревьев, кустарников, а также насыщенности их цвета и другие признаки

Важно поговорить с соседями, поскольку это может понять глубину залегания водоносного слоя

Еще важно понять, для чего вы собираетесь добывать воду. Как правило, малозаглубленная вода предназначена для технических работ, например, для полива, для нужд промышленности

Для питья подойдет скважина на известняк, глубина которой может быть более 60 метров.

2. Применения силикагеля. Этот метод эффективен тогда, когда разработка на местности ведется впервые, и просто не с кем поговорить, узнать глубину залегания. Силикагель представляет собой гранулы, которые изначально имеют фиксированный вес, размер, уровень влажности.

Их нужно закопать на глубину 1 метр, примерно, на сутки. Углубления нужно сделать в нескольких предполагаемых точках бурения. Чем больше влаги впитали в себя вещества, тем ближе располагается вода к поверхности. Это касается водоносных слоев, которые расположены неглубоко и не подходят для питья.

3. Разведка местности. Это самый эффективный метод, поскольку бурение позволяет получить 100% эффективный результат. Выполнив бурение малым диаметром шнека, вы не только сможете определить глубину питьевого слоя, но и сможете взять воду на анализ. Последнее позволит отвезти ее в лабораторию и понять состав.

Несмотря на то, что метр бурения обычно стоит дорого, специалисты по анализу местности рекомендуют размещать скважину на возвышенности. Это будет удобно с точки зрения дренажа, поскольку сточные воды не будут попадать напрямую в скважину. Они же, проходя через толщину земли, уже будут очищены и безвредны для человек.

Можно ли самостоятельно пробурить скважину

Бурение скважины трудоёмкий процесс, потому что её длина может варьироваться от 8 до 260 метров. Глубина отверстия зависит от локализации известнякового слоя. Поэтому перед проведением работ нужно изучить структуру и расположение слоев почвы, что могут сделать только специалисты.

Своими руками пробурить скважину не сложно, достаточно трудно попасть в определенный слой почвы и создать крепкие стены для отверстия. Вода, набираемая из скважины, чаще всего идет для употребления внутрь. Поэтому, если Вы не уверены в своих способностях, то рисковать здоровьем и жизнью своей, своих родных и близких не стоит – лучше доверить бурение опытным в таких делах людям.

Как изготовить самостоятельно насос

После окончания сооружения скважины выбирается насос. При этом нужно учитывать:

• Диаметр трубы обсадной.
• Глубину и дебет скважины.
• Удаленность источника от дома.

При небольшой глубине скважины можно использовать самовсасывающий насос, выпускаемый промышленностью, или самодельный насос для скважины.Основными элементами, которые составляют устройство скважинного насоса, являются:

• Клапаны. Они нужны для правильной работы всей системы.
  Нижний клапан влияет на производительность устройства, отвечает за подготовку агрегата к использованию. Изготавливаться элементы должны из качественных материалов, если этого не будет, насос начнет сливать воду обратно самостоятельно или перегонять ее в двух направлениях.
• Поршень. Между ним и стенками корпуса должен быть зазор, для обеспечения его беспрепятственного движения.
  Небольшой зазор не помешает движению большого объема воды в нужном направлении. При обеспечении плотного прилегания поршня необходимо обеспечить свободное перемещение поршня. Материалом для детали с крышкой берется металл, пластик большой толщины или дерево, но срок эксплуатауцииего ограничен.
• Корпус. Для его изготовления берется часть трубы, обрезанная по размеру. Оптимальная длина элемента составляет 60 – 80 сантиметров, но можно брать и другие размеры.
  Диаметр для детали подойдет порядка восьми сантиметров и больше. Для свободного хода поршня внутреннюю поверхность трубы необходимо чисто обработать на токарном станке или шабером.

https://youtube.com/watch?v=0N_KOvdK2xU

Самым простым устройством для подачи воды является волновой насос.Чтобы его изготовить необходимо приобрести:

• Ключи гаечные.
• Уплотнительную ленту.
• Шлифовальную машинку.
• Бревно.
• Гофрированную трубу.
• Плашку.
• Кронштейн.
• Втулки с клапанами.

С обеих сторон труба закрывается втулками, одним концом элемент крепится к бревну, другим – к кронштейну. Колебание воды приводит в действие трубу. За счет этого повышается давление и осуществляется перекачка воды.
Подобное устройство подойдет для участков с естественным водоемом. Перед применением бревно необходимо пропитать керосином и олифой, в одинаковых пропорциях. Торцы и запилы пропитываются по шесть раз.
Какие существуют еще самодельные устройства, схема обвязки скважинного насоса хорошо показаны на видео в этой статье.

Как договариваться с бурильщиками

Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании.

1. Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
2. Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
3. Какой диаметр скважины вы рекомендуете и почему?
4. Какие подойдут обсадные трубы, из какого материала и толщины?
5. Как выполняется прокачка? Сколько времени она обычно занимает?
6. Что делать с землей, которая будет поднята после бурения?
7. Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
8. Какую технику и инструмент вы будете использовать для бурения?
9. Какой способ бурения предпочтительный на нашем участке?
10. Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?

Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!

Опытные специалисты советуют даже тем, кто досконально изучил технологию, помнить и ряд самых простых правил:

Забивка осуществляется не на один год, поэтому на материалах не стоит экономить;
Тем, кто не уверен в себе, стоит заручиться поддержкой специалистов или просто попросить у них консультацию;
Колодцы, трубы и колонки нуждаются в периодической чистке;
Систему (пусть даже недоделанную) очень важно правильно законсервировать на холодное время года.

Как пробурить скважину для воды своими руками

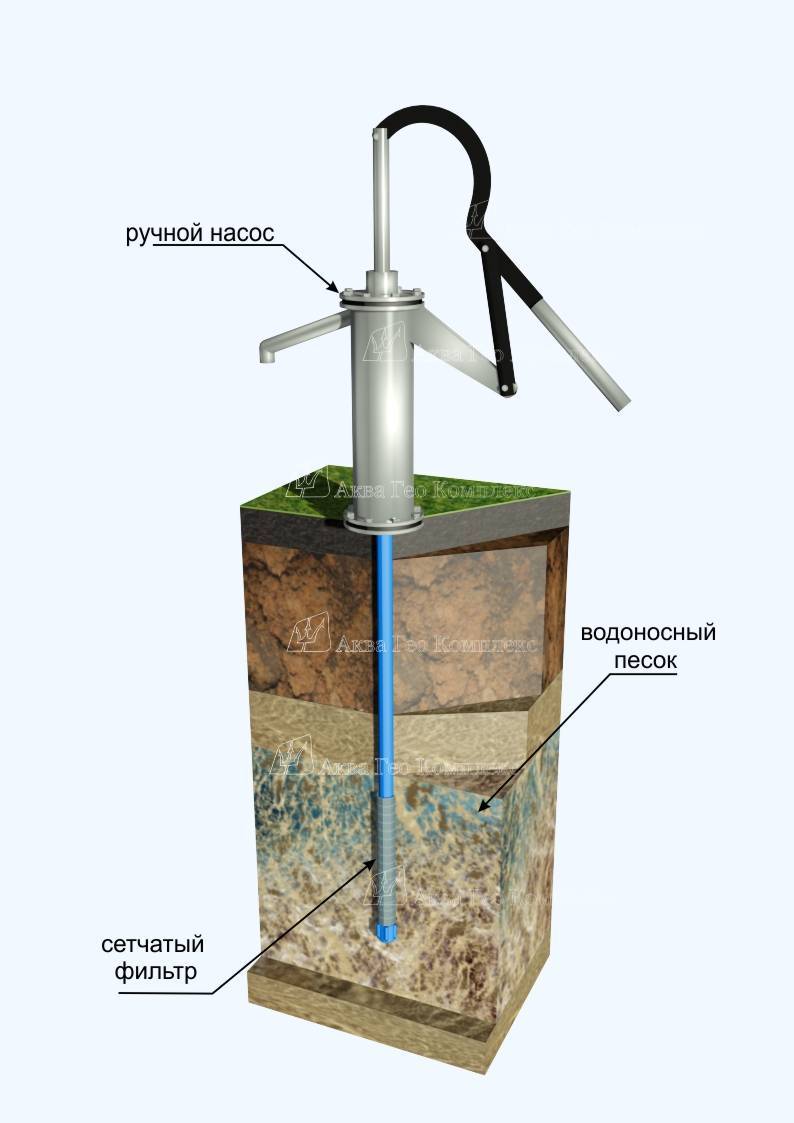

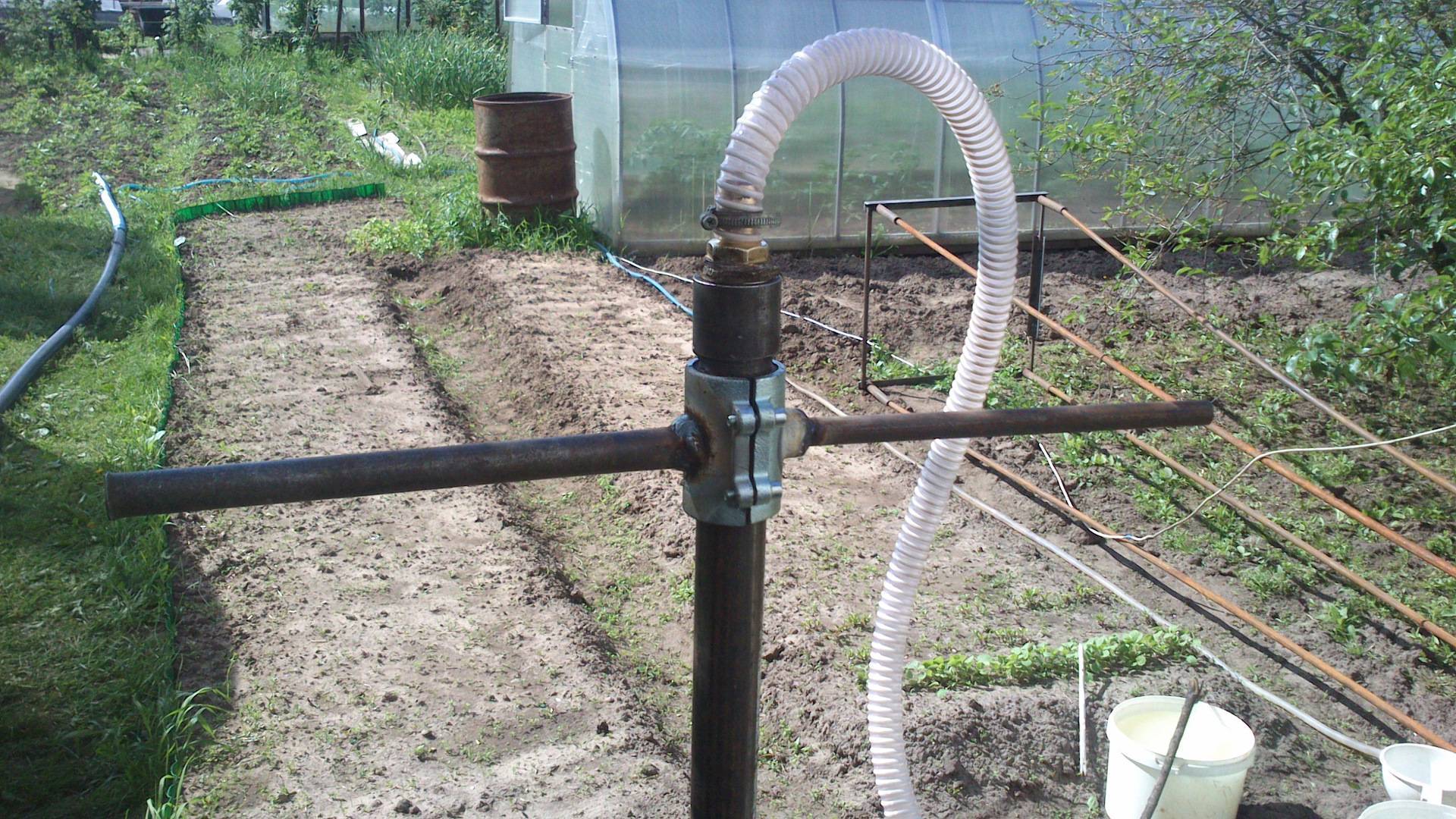

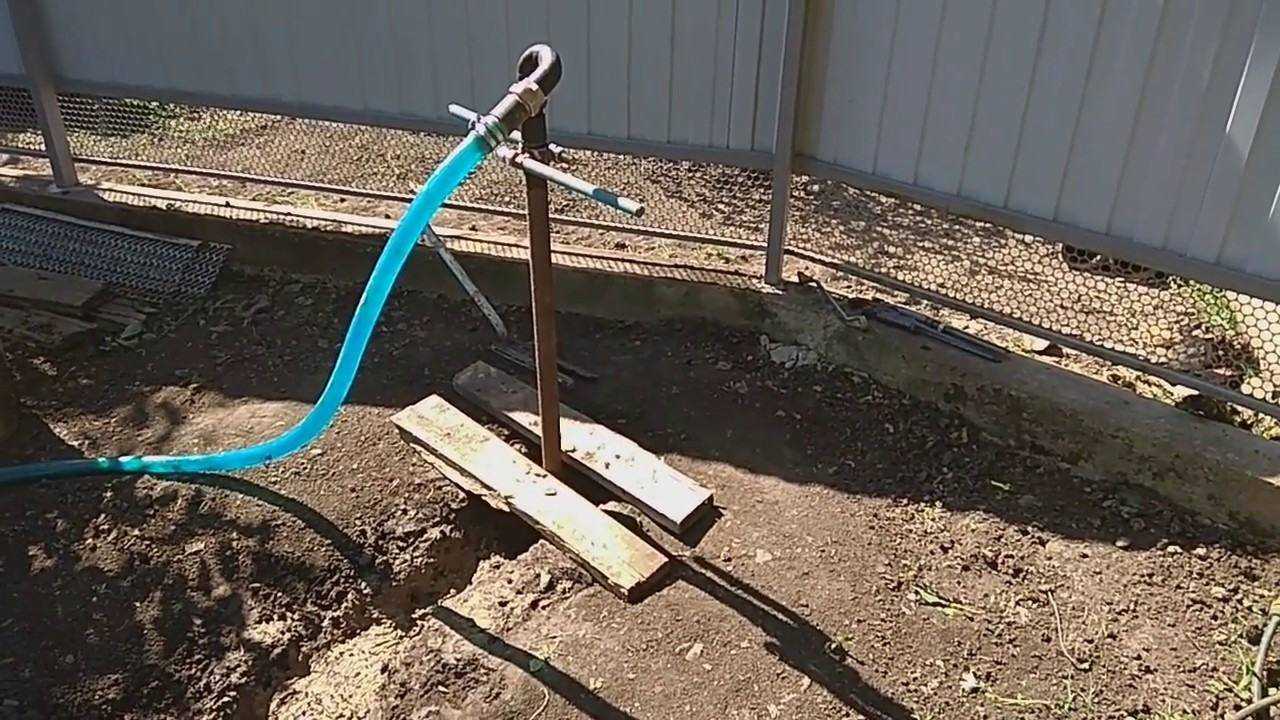

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.. Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

Ручное гидробурение

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

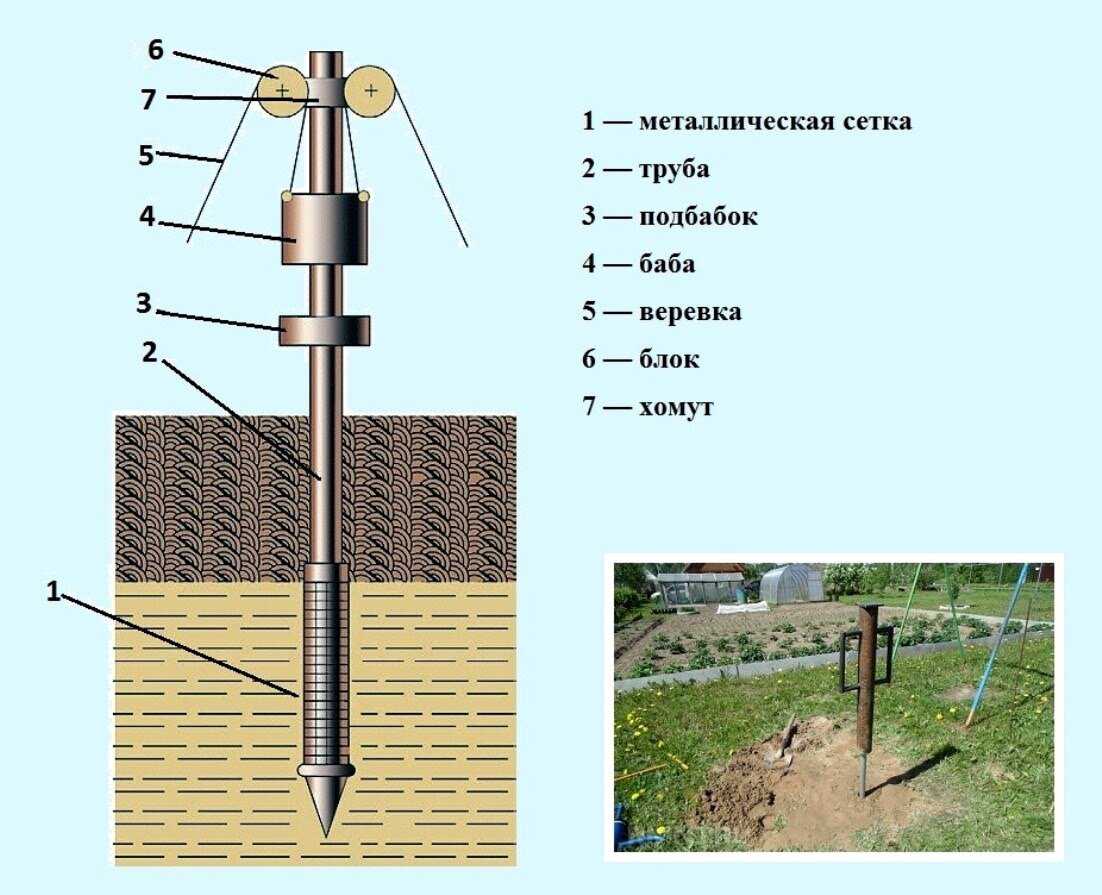

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Начинаем бурение

Для начала установите вышку, она должна быть в 2-3 раза выше штанги. Это прежде всего нужно для удобства извлечения штанги.

Теперь следуйте нашим указаниями по бурению:

С помощью штыковой лопаты выкопайте небольшую яму, это требуется для направления бура.

На начальной стадии бурения довольно легко бурить, вполне можно даже это сделать одному. Но в дальнейшем при погружении обсадной трубы вам обязательно понадобится помощь.

Если после первой попытки не удалось вытащить бур, то нужно повторить процедуру.

Для более детального разбора бурения, вы можете посмотреть видео как пробурить скважину для воды.

Блог Simple Pump — Как установить собственный ручной насос для скважин: пошаговое руководство

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручной насос для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть сложной и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Как установить собственный ручной насос для глубинной скважины

Шаг 1: Подтвердите установку трубопровода скважины

Установка большинства скважинных насосов достаточно проста, чтобы домовладельцы могли выполнять ее самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы советуем обратиться к профессионалу и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного насоса для глубокой скважины.

После этого им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это сами. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Во-первых, , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

Шаг 2. Получите инструменты

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.

Вот список всего, что вам понадобится:

• 1 Набор шестигранных ключей (1/4”, 3/16”, 5/32”)
• 2 плоскогубца
• 2 Ключа с тисками
• Тефлоновая лента
• Разбавленный раствор отбеливателя
• Кусачки или инструменты для зачистки проводов (потребуются только в том случае, если вы устанавливаете ручной глубинный насос рядом с погружным скважинным насосом)
• Противозадирная смазка Permatex (подойдет небольшой тюбик)
• Фиксатор резьбы Loctite (средней прочности)

Шаг 3.

Осмотрите лунку

Снимите крышку лунки и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.

Шаг 4: Замена существующей крышки колодца

Если в вашей скважине уже есть электрический погружной насос, вам необходимо заменить его новой крышкой колодца. Конкретный процесс зависит от типа используемой крышки.

Колпачок для безамбарного колодца

Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда вы закончите, снова подключите электропитание и запустите существующую помпу, чтобы убедиться, что она работает правильно.

Механически обработанная крышка колодца

Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.

Шаг 5. Установка цилиндра ручного насоса

Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем ввинтите отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.0005
Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.

Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод

Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.

Шаг 7: Установите головку насоса

Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.

Шаг 8. Накачивайте воду

Вам потребуется 7–10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может понадобиться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!

Часто задаваемые вопросы о ручных насосах для глубоких скважин

Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?

Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.

Q2. Каково нормальное положение рукоятки насоса?

Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.

Q3. Не замерзнет ли мой скважинный насос зимой?

Вода в вашем скважинном насосе, вероятно, не замерзнет, ​​поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.

Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?

Да, зайдите на канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубоких скважин.

Подведение итогов

Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.

Удачи в установке ручного насоса! После его завершения вы можете перестать беспокоиться о доступе к воде из скважины, когда она вам понадобится.

Подпишитесь, чтобы получать самую свежую информацию от Simple Pump на свой почтовый ящик.

Подписываясь, вы соглашаетесь с нашей Политикой конфиденциальности.

Добавление ручного насоса к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильная ледяная буря отключила электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Тогда я вспомнил, что когда я был подростком, один из наших соседей прикрепил работающий ручной насос к своему скважинному электронасосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере изучить возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического агрегата. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, уходящая в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верха обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опускал веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца до тех пор, пока древесина не всплывала, а струна не провисала, а затем я отметил и измерил веревку. .)

Для установки устройства с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для присоединение отводной трубы к насосу) и два хомута для шланга 1 1/4″ (один я использовал для крепления отводной трубы к пластиковому переходнику, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не t «случайно» упасть в обсадную трубу, пока мы собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. А если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1-1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
