Как сделать дымоход для котла твердотопливного: Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция – Дымоход для твердотопливного котла своими руками. Обновлено 30.07.2018

Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м.	Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба	Квадратная труба
4-8	0,83	0,72
8-12	1	0,9
12-16	1,12	1
16-20	1,25	1,1



Требования к дымоходу

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

1. Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
2. Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
3. Обязательно нужен дефлектор (оголовок).
4. Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
5. Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

• По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
• По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Сила тяги

Сила тяги

Известно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:

• чем уже верхняя часть, тем скорее выходит газодымовая масса;
• ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.

Определение эффективности

Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.

Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

• Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

• Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

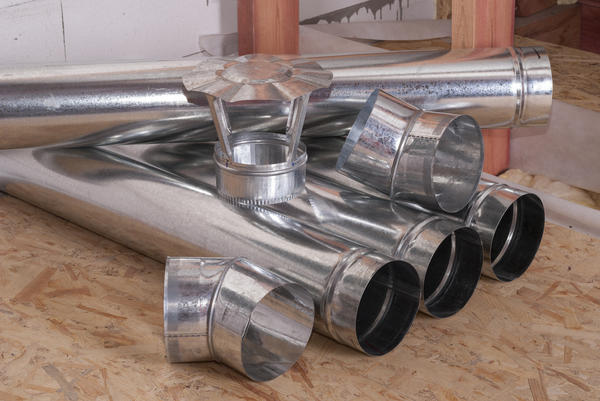

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

• Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
• Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
• Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

• панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
• конструкция компактна и легко собирается;
• эксплуатация этих труб не сопровождается образованием конденсата;
• гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
• материал пожаробезопасен.

Недостатки:

• дымоход из сэндвич-панелей значительно дороже аналогов;
• срок службы конструкции составляет, в среднем, 10-15 лет;
• постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

• внутренний – керамическая труба;
• средний – утепляющий слой из невоспламеняемой минеральной ваты;
• внешний – каркас из огнеупорного кирпича.

Плюсы:

• устойчивость к газодымовому потоку с температурой до +900˚C;
• зеркальная поверхность внутренних стенок не накапливает сажу;
• на стенках не образуется конденсат;
• материал не ржавеет под воздействием влаги;
• дымоход из керамики подходит для котлов, работающих на любом топливе;
• монтаж выполняется легко и оперативно;
• у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
• керамические дымоходы служат не меньше 30 лет.

Стеклянный дымоход

Стеклянный дымоход

Дымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.

Дымоход для твердотопливного котла своими руками. Обновлено 30.07.2018

Содержание:

1. Особенности обустройства дымохода
2. Конструкция дымоотводного канала для твердотопливного котла
3. Основные требования к дымоходным каналам
4. Монтаж дымохода
5. Кирпичный дымоход для твердотопливного котла
6. Стальной дымоход
7. Сэндвич-дымоход

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

• По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
• По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

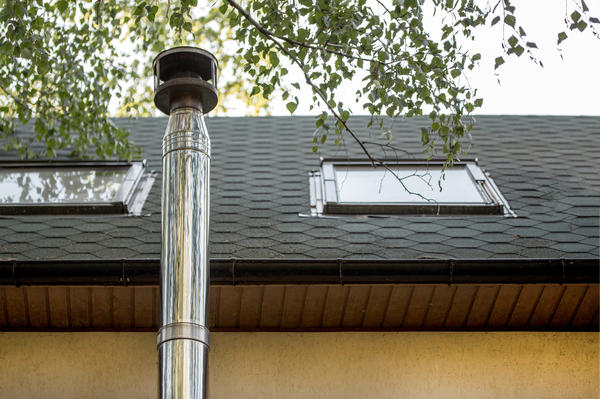

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• доступная цена;
• моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Дымоход для твердотопливного котла: какой лучше, высота, крепление

Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.

Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.

Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.

Тяга

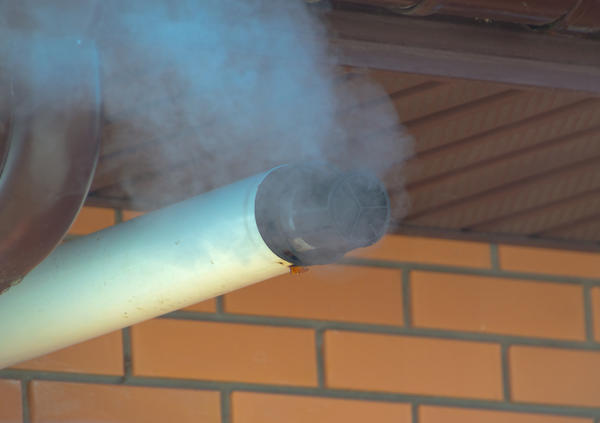

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

1. Длина трубы.
2. Наличие поворотов.
3. Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Химическая нейтральность

Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды

Надежность

Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.

Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

• Круг.
• Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

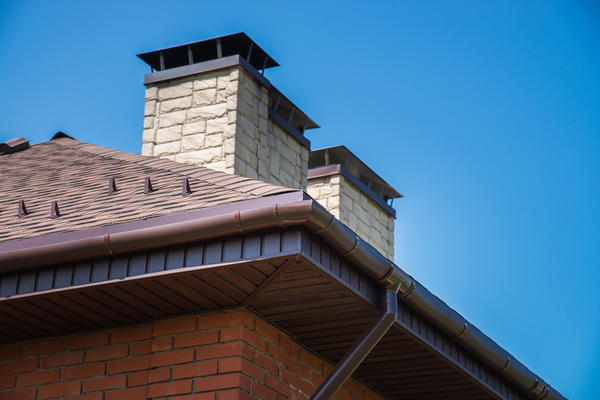

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

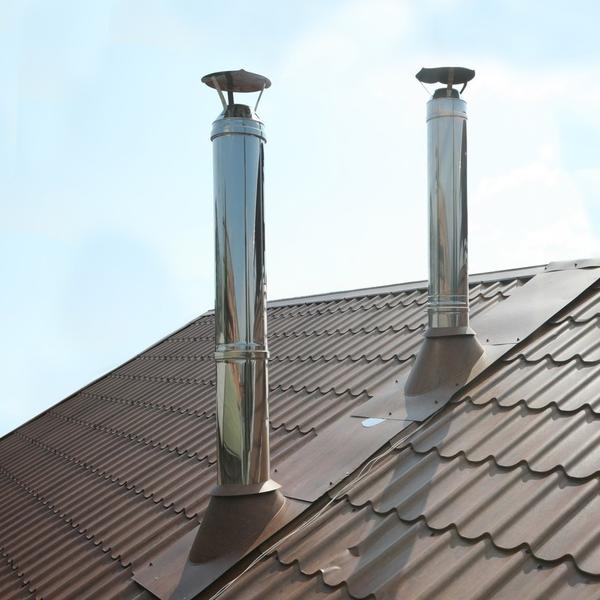

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

• Титан.
• Никель.
• Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Устройство и монтаж

Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:

• По движению дыма.
• По конденсату

Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:

1. Стакан.
2. Сэндвич трубы.
3. Сборник конденсата.
4. Искрогаситель.
5. Оголовок.
6. Очиститель.

Чтобы создать надежное соединение устанавливаются:

• Переходники.
• Тройники.

Стыки скрепляются хомутами с внешней стороны.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

• Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
• Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
• При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
• Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

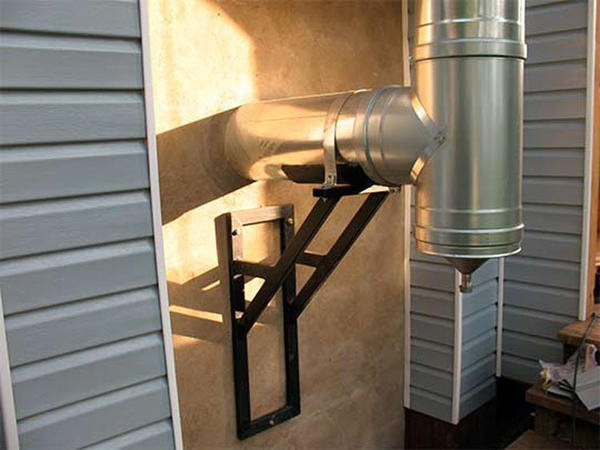

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.



Похожие статьи:

кирпичный, диаметр, высота, какой лучше

Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.

Источник фото: supercoto.com

Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.

СодержаниеПоказать

Какой дымоход лучше для твердотопливного котла

Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.

Этим требованиям соответствуют материалы:

• кирпич;
• сталь;
• керамика;
• огнеупорное стекло.

У каждого из них свои положительные стороны и недостатки.

Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:

• обеспечивать хорошую тягу;
• иметь конструкцию, которая легко демонтируется и обслуживается;
• противостоять коррозии;
• иметь гладкие внутренние стенки;
• быть хорошо изолированной от холода;
• пожаробезопасной;
• иметь эстетически привлекательный вид.

Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.

Виды дымоходов. Источник фото: mebelprestig.ru

Дымоход из кирпича

Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.

Преимущества у кирпичного сооружения:

• выдерживает высокие температуры без разрушений;
• пожаробезопасен;
• имеет заслонку;
• выложен из термоизоляционного материала;
• красивый эстетичный вид.

Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.

При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.

Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:

• сложная схема дымохода, послойная укладка кирпичей;
• трудоемкая и сложная технология;
• требуется создание опорного фундамента;
• много мусора;
• требуется много времени на затвердение цементного раствора;
• работы выполняются только в летнее время;
• прямоугольная форма вытяжного канала;
• высокая теплоемкость;
• шершавые стенки.

Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.

Источник фото: budujemydom.pl

Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.

Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.

Она состоит:

• фундамент;
• стояк трубы;
• распушка в местах перекрытия;
• выдра в месте прохождения сквозь кровлю;
• шейка над крышей;
• оголовок.

Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

Дымоход из сэндвича

Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.

Трубопровод собирается из отдельных элементов, которые состоят:

• внутренняя труба из нержавеющей стали;
• утеплитель;
• наружная оболочка из нержавейки, оцинковки, пластика.

С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.

Источник фото: click-stroy.ru

Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.

Достоинства такой конструкции для выведения дыма от твердотопливного котла:

• простое устройство дымохода;
• самостоятельный монтаж;
• эстетичный вид;
• наличие внутреннего утепленного слоя.

Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

Стальной

Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.

Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:

• простой монтаж дымохода;
• малый вес конструкции;
• гладкая поверхность внутри;
• простое подключение к котлу.

Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.

Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.

Дымоход из керамики

Положительны качества трубы из керамики:

• гладкие стенки;
• длительный срок службы;
• устойчивость к окислению и разрушению продуктами горения.

К недостаткам следует отнести хрупкость и сложный монтаж.

Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

Вытяжка коаксиального типа

Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.

Особенности такой вытяжки:

• устанавливается горизонтально;
• компактный;
• выводится через наружную стену;
• воздух в топку поступает подогретый;
• требует установки принудительной вентиляции.

Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.

Как рассчитать размеры дымохода

Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:

• высоту;
• длину разгонного участка;
• диаметр отверстия.

Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.

Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.

Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.

Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

Подключение дымохода

Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.

Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

Как проверить тягу

Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.

Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.

Как правильно сделать дымоход для твердотопливного котла

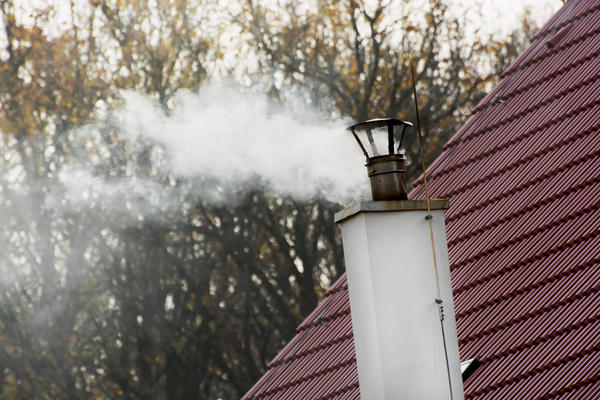

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта-Клауса

Всем известно, что новогодне-рождественский персонаж Санта-Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.

Дымоход котла — это не для Санта Клауса

Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.

Дымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.

Диаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.

Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com

Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.

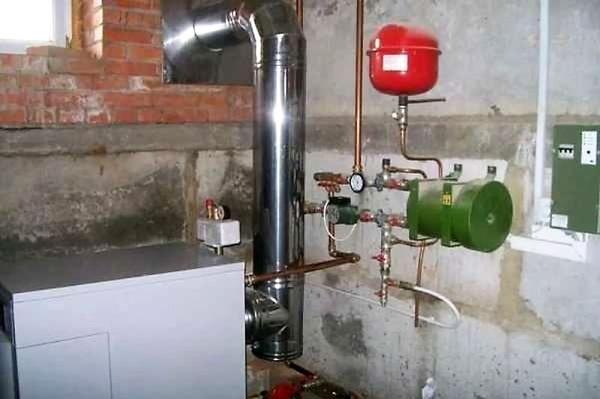

Правильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

Высота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.


Разгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.

Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

Каждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

Труба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Для дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.

Конденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Если не знаете как – загляните в публикацию Как самостоятельно прочистить дымоход.

Дымоходы необходимо регулярно чистить

Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

Читайте также:

дымовая труба, высота дымохода, устройство, расчет длины для котла отопления на твердом топливе

Содержание:

Продолжительное функционирование нагревательного агрегата невозможно без правильно обустроенного дымохода. Вне зависимости от материала, из которого произведена дымовая труба для твердотопливного котла, она предназначается для обеспечения силы тяги, отвода продуктов горения и топочных газов наружу, не допуская их проникновения в жилые помещения.

Сила тяги дымохода

К подбору конструкции дымохода и к работам по его монтажу необходимо подходить ответственно, обращая внимание на малейшие нюансы. От этого зависит не только эффективность отопительного оборудования, но и безопасность людей, проживающих в доме.

Перед тем, как приобрести дымоход для отопительного котла, нужно определиться с силой тяги, необходимой для правильной работы оборудования. Данный параметр представляет собой техническую характеристику дымоотводящей системы, которая отражает ее производительность и качество функционирования.

От тяги в трубе агрегата зависит скорость перемещения топочных газов, образующиеся в результате столкновения потоков воздуха, имеющих разную температуру, и перепадов давления в топочной камере.

На силу тяги влияет ряд факторов, важные из которых длина и диаметр трубы дымохода для твердотопливного котла, наличие в нем поворотов и колен. Важно знать, что данный показатель будет наиболее высоким, если смонтированная труба максимально прямая и к выходу сужается. Именно по этой причине при проектировании отопительной системы и выборе агрегата нужно сократить до минимума повороты, изгибы и уклоны дымоотвода.

Качество функционирования вытяжки характеризуется следующими параметрами:

1. Слишком сильная тяга. В данном случае в дымовых трубах для котлов отопления на твердом топливе появляется гул. Чтобы его устранить, используют специальный шибер – так называют заслонку. Он позволяет эффективно отрегулировать силу тяги и тем самым добиться оптимальных показателей.
2. Низкий уровень. Причиной является проникновение топочных газов и дыма в котельное помещение. Если при испытании дымохода наблюдаются такие признаки, необходимо убедиться в правильности устройства конструкции. По действующим стандартам, протяженность трубопровода, отводящего газы, должна быть минимум 5 метров, а высота трубы для котла на твердом топливе превышать высоту конька кровли на 1 метр.

Особенности конструкционного устройства дымоходов

Идущий из топочной камеры дым поднимается вверх спиралевидно, при этом его скорость увеличивается. По этой причине дымоход стараются делать максимально ровным без поворотов, иначе траектория движения продуктов горения меняется и может ухудшиться сила тяги.

Большое значение имеет форма сечения дымоходной конструкции для котла, функционирующего на твердом топливе. Оптимальным решением принято считать круглое или овальное отверстие труб, поскольку тогда обеспечивается максимально эффективное выведение топочных газов.

Если при устройстве дымоходов для твердотопливных котлов сделать сечение квадратным или прямоугольным, то в процессе движения дыма от топки образуются завихрения, понижается сила тяги, быстро собирается нагар и сажа. Подбор данного параметра, как и длины трубопровода для дымоотводящей конструкции выполняют индивидуально для котла, системы обогрева и домовладения.

Материалы изготовления дымохода

Согласно инструкции производителей агрегатов, при отводе газов температура в дымоходе твердотопливного котла может достигать 180-500⁰С, а значит, при их обустройстве нужно выбирать термостойкие материалы.

Дымовые трубы бывают:

1. Кирпичными. Способны выдержать температуру до 900⁰С, но их не рекомендуют применять в системах с низким КПД, поскольку стенки в дымоходе, выложенные из кирпича, прогреваются слишком долго. Для агрегатов на твердом топливе такие трубы являются неидеальным вариантом, поскольку в процессе его сгорания может разрушиться кладка.
2. Из нержавейки или стали. Простой стальной дымоход для котла восприимчив к негативному воздействию внешних факторов, таких как перепады температурного режима и влажность. По этой причине желательно выбирать нержавеющие трубы, поскольку они отличаются большей стойкостью, служат гораздо дольше и способны выдержать нагрев до 700-800⁰С.
3. Стеклянными. В настоящее время по причине дороговизны они на отечественном рынке не приобрели широкое распространение. А вот в европейских и азиатских странах стеклянные трубопроводы очень популярны. Дело в том, что они обладают превосходными эксплуатационными характеристиками, не подвержены коррозийным процессам и воздействию повышенных температур. Кроме этого, у них низкие инертные показатели. Смонтировать стеклянный дымоход для твердотопливного котла своими руками довольно сложно, поэтому его монтаж обойдется большими финансовыми расходами.
4. Из керамических материалов. Среди отечественных потребителей они наиболее востребованы, поскольку устойчивы к температурам до 1200 градусов и огнеупорны. Керамические трубы хорошо противостоят негативным влияниям агрессивных факторов, включая высокую влажность и появление конденсата. Их преимущество заключается в безопасной эксплуатации, им не опасно случайное возгорание собравшейся сажи.

Схема обустройства конструкции дымоотведения не отличается сложностью, поэтому расчет диаметра дымохода для твердотопливного котла и его установку можно реализовать самостоятельно.

Параметры дымоходной конструкции для твердотопливных агрегатов

Высота дымохода для твердотопливного котла считается критической величиной. Это означает, что при недостаточности данного размера топливо будет плохо сгорать, произойдет «опрокидывание» тяги, а дымовые газы вместо того, чтобы выходить наружу дома, начнут проникать внутрь котельного помещения.

Длина дымохода для твердотопливного котла зависит от его назначения: если прибор бытовой, то будет достаточно 5 метров, а, когда это большой промышленный агрегат, тогда данный параметр может достигать 15 метров и более.

Выбор дымоходных труб

Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.

Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:

• температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
• давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
• наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
• коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них — 2-й и 3-й рассчитаны на твердотопливные агрегаты;
• минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.

Чтобы узнать некоторые из вышеперечисленных параметров, необходимо выполнить расчет дымохода для твердотопливного котла. Эти вычисления желательно доверить опытному инженеру-проектировщику отопительных конструкций и систем.

Монтаж трубопроводов, отводящих топочный дым

Работа, связанная с тем, как соединить котел с дымоходом, не является сложным процессом, выполнение его не требует владения специальными навыками и умениями.

Но перед тем, как приступить к монтажу дымоотводящей конструкции, следует внимательно изучить устройство конкретной модели, а также принципы и нюансы проведения подключения.

Прежде всего, следует отметить, что все элементы системы, предназначенной для отвода от нагревательного котла топочных газов, нужно состыковать друг с другом с применением термостойкого герметика, который способен выдерживать высокие температуры, достигающие отметки в 1400 градусов.

Кроме этого, при использовании трубной продукции, имеющей разные диаметры, обязательно необходимо приобрести специальный переходник дымохода для твердотопливного котла – он позволит полностью исключить возможность утечки продуктов горения и потерю силы тяги.

Для крепления дымоотводящих труб к стенам дома задействуют специальные детали — саморезы или заклепки. В некоторых ситуациях могут потребоваться дополнительные опоры, подставки и прочие элементы. Их перечень обычно прилагается в комплекте к продукции.

Дымоход для твердотопливного котла — расчет, схема, высота, диаметр, монтаж

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

Так, давайте начинать.

«Дымовая труба» в разрезе или «Где схема, брат?»

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
