Как сделать разводку отопления от котла в частном доме: схема от котла, как правильно провести, устройство, как сделать разводку батарей, как развести

Разводка отопления в частном доме: варианты и преимущества

Тепло всегда было одним из ключевых факторов комфортного жилья. И если в многоэтажных строениях от жильцов, как правило, не зависит эффективность функционирования комплекса теплоснабжения, то в частном секторе вопрос организации обогрева полностью ложится на плечи владельцев жилья. Поэтому, разводка отопления в частном доме должна проводиться с основательным подходом, учитывающим все факторы и особенности каждой индивидуальной постройки.

В современных частных домах можно встретить камины и печи, но они в основном несут декоративную нагрузку, а основная задача по обеспечению жилья теплом ложится на систему отопления, работающую от одно- или двухконтурного котла. В первом случае котёл работает исключительно для нагрева контура отопления, а во втором – может также подогревать воду в сети водоснабжения.

Независимо от типа котла, для индивидуального обогрева дома может использоваться однотрубная или двухтрубная система отопления. Каждая из них имеет свои особенности, преимущества и недостатки, которые необходимо учитывать на этапе планировки.

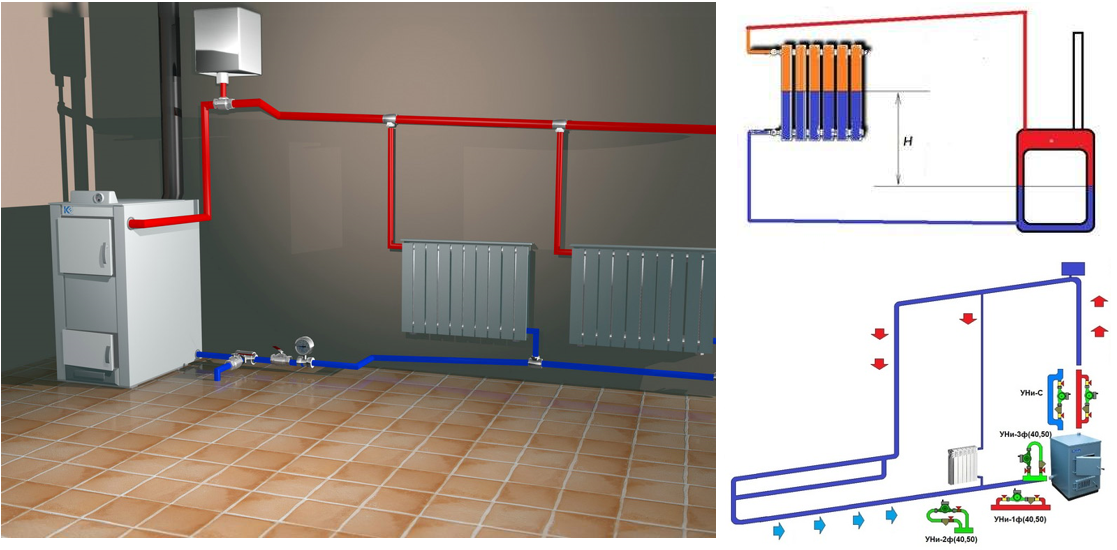

Однотрубная схема отопления

Однотрубная разводка отопления в частном доме имеет простой принцип работы, при котором прокладывается только одна труба, создающая замкнутый круг, к которому последовательно подсоединяются батареи отопления.

Этот тип разводки может иметь два способа обустройства:

• горизонтальный;
• вертикальный.

Первый вариант более распространённый, имеет простую конструкцию и его особенностью является правильная технология укладки трубы, которая должна иметь незначительный уклон для обеспечения циркуляции теплоносителя.

Нюансы при этом способе возникают, когда необходимо проводить отопление нескольких этажей. В этом случае на входе к стартовой секции радиатора первого этажа нужно врезать вентиль, частичное перекрытие которого будет создавать необходимое давление для поступления воды на верхний уровень.

При вертикальной схеме разводки отопления в частных домах важно учесть вертикальность стояков, которые в этом случае должны иметь больший диаметр, чем при горизонтальной прокладке. Преимуществом этого способа является отсутствие необходимости подключения циркулярного насоса.

К преимуществам однотрубной системы обогрева относятся:

• существенная экономия на материалах из-за меньшего расхода труб;
• простота разводки;
• упрощённый расчёт гидравлической нагрузки на трубопровод.

Но все преимущества нивелирует один недостаток, заключающийся в постепенной потере температуры теплоносителем по мере удаления от отопительного котла, и крайние радиаторы в магистральной цепочке будут плохо обогревать помещение.

Исправить сложившуюся ситуацию можно следующими способами:

1. увеличивая количество секций батарей по мере удаления от источника нагревания теплоносителя;
2. установив на радиаторах термостатические клапаны, регулирующие уровень подачи теплоносителя на каждую отдельную батарею;
3. установив циркулярный насос, увеличивающий давление и способствующий более сбалансированному распределению жидкости по сети отопления.

Однотрубная система отопления будет допустимым решением для одноэтажного дома с общей площадью отопления до 100 кв.м и без дополнительных комплексов типа «тёплого пола».

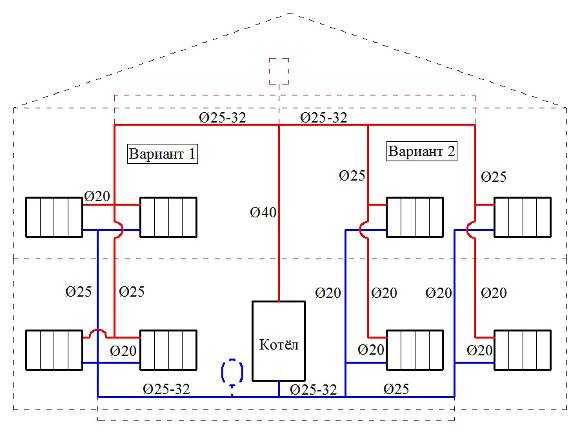

Двухтрубная схема отопления

Для монтажа двухтрубного контура отопления понадобится большее количество материалов и выполнение увеличенного объёма работ. К тому же, необходимо сделать гидравлический расчет, включающий данные по функционированию системы отопления, её разводке, магистралях, количеству обогревательных элементов, диаметру труб и т.д. Эта работа окупится сполна после запуска обогрева, ведь эта схема имеет следующие преимущества:

• равномерность нагревания всех помещений;
• простое добавление дополнительных элементов обогрева, без нарушения работы сети отопления;
• допустимость применения труб меньшего сечения.

Надёжная разводка отопления в частном доме с использованием двухтрубной системы должна учитывать наличие стравливающих запорных устройств или установку расширительного бачка для избавления контуров от завоздушенности. Эффективность её функционирования зависит и от способа подключения радиаторов.

На практике используются три основных способа:

• диагональный;

• боковой;

• нижний.

Более правильным считается диагональный с верхним подводом, обеспечивающий максимальную отдачу температуры теплоносителем.

В любом случае выбор разводки отопления для частного дома будет зависеть от желания и финансовых возможностей его владельца. Но необходимо понимать, что экономия на отоплении – не самое правильное решение. Лучше один раз сделать надёжно и качественно, чем переделывать в процессе эксплуатации, что приведёт ещё к большим финансовым потерям. Тем более, что выгоду от продуманно сделанной системы обогрева можно ощутить уже в первый отопительный сезон.

Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.









Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:

• тройниковый;

• лучевой



Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.



Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.





Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

• возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
• особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
• скрытый монтаж.
• возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)

Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

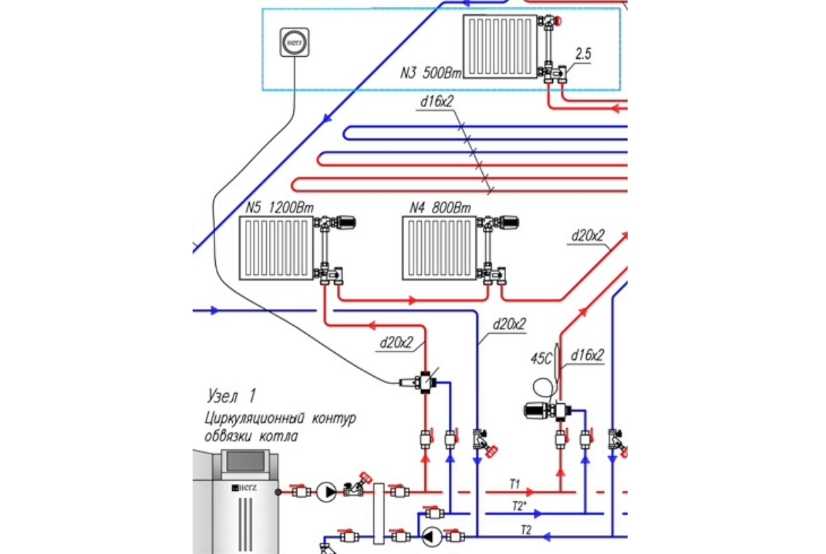

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.



Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.

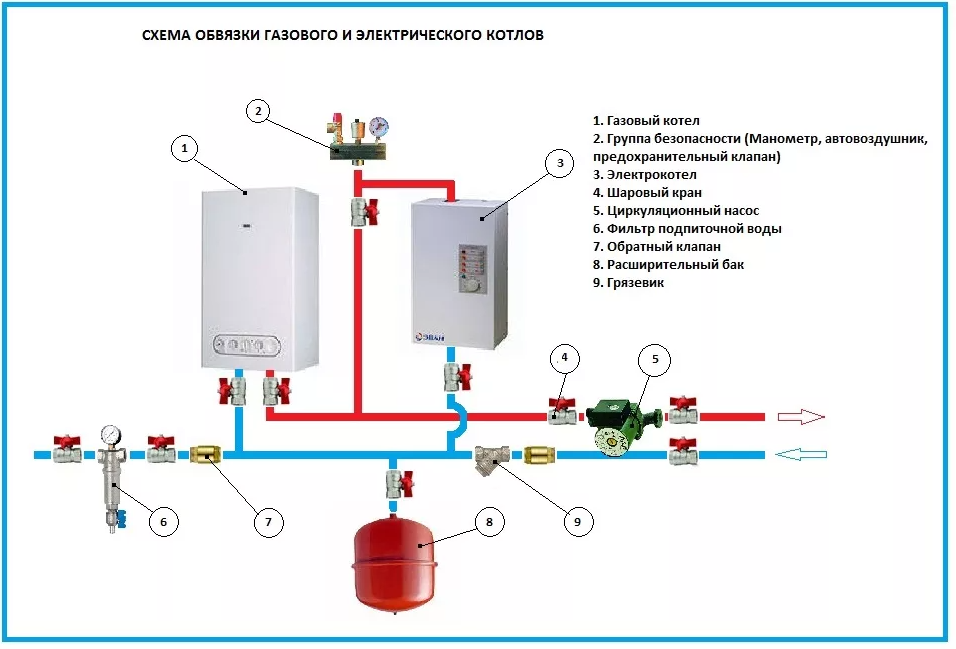

Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.





Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

• вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
• традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
• между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
• если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
• обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
• во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

• Рассчитайте места установки радиаторов отопления.
• Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
• Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
• Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.



Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.



Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ:  Чаще всего используется труба диаметром 16.



Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.



Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.



Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.



Простое руководство по подключению термостата (2, 3, 4, 5, 6, 7, 8 цветовой код проводов)

Это полное руководство по подключению 24-вольтового термостата охватывает все вопросы, связанные с подключением термостата, от простых до сложных — от базового 2-проводного термостата. проводка, обычная для газовых печей, вплоть до проводки 8-проводного термостата для двухступенчатых тепловых насосов и аналогичных систем HVAC.

Независимо от того, являются ли ваши термостаты сторонними брендами, такими как Honeywell, Nest, Sensi, White Rodgers или Ecobee, или теми же брендами (Trane, Carrier, Goodman и т. д.), что и ваши системы HVAC, это руководство поможет вам ознакомиться с процессом проводки.

Обратите внимание, что рассматривается только электропроводка 24 В: Мы не покрываем вопросы электропроводки термостата 110/240 В и милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

• Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
• Мощность в милливольтах: Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Не стесняйтесь переходить к разделу, который охватывает вашу конкретную тему:

Навигация по содержанию

• Является ли моя система HVAC 24-вольтовой системой?
• 3 Способ подключения термостата
  • #1 Замените провод термостата на провод:
  • #2 Найдите электрические соединения в печи или системе обработки воздуха:
  • #3 Используйте стандартные цвета проводов для подключения термостата:
• Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов
  • 2 Проводная проводка термостата
  • 3 Проводная проводка проволоки
  • 4 Проводная проводка термостата
  • 5 Проводная проводка
  • 6 Термостат.
  • Добавление провода C термостата
  • Примечание по проводке термостата для связи систем HVAC
  • Как заменить провод термостата
  • Советы Pro по установке проводки термостата

  Является ли моя система HVAC 24-вольтовой системой?

  Успех начинается со знания того, какой тип проводки термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

  24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос со вспомогательным оборудованием или без него нагревательные полоски
  • Охлаждение: Кондиционер, PTAC (упакованный терминальный кондиционер), тепловой насос
  • Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

  Эти системы могут быть традиционными сплит-системами, с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

  Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

  • Котлы
  • Электрические печи
  • Плинтус с электронагревом
  • Печи на твердом топливе (древесина, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтовые печи, не требующие электричества
  3 Способ подключения термостата

  Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

  #1 Замените провод термостата на провод:

  Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

  • Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
  • Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
  • Отсоедините провод от старого термостата и подсоедините его к клемме с такой же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
    Примечание: В вашей системе могут использоваться не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
  • Снова включите цепь и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
  • Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.
  #2 Найдите соединения проводки в печи или воздухораспределителе:

  Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

  #3 Для подключения термостата используйте провода стандартных цветов:

  Labels	Wire Colors	Wiring Functions
  Y	Yellow	Cooling
  Y2	Light Blue/Other Colors	2 Stage Cooling
  W	Белый	Обогрев
  W2	Коричневый/другие цвета	2-ступенчатый обогрев
  G	Зеленый	0155
  C	Blue/Black	Common Wire
  R	Red	24V Power
  RC	Red	24V Power
  E	No Universal Color	Аварийный нагрев
  X/AUX	Без универсального цвета	Дополнительный нагрев
  B	Темно-синий	Обратный клапан для отопления
  O	Orange	Reverse Valve For Cooling
  S1/S2	No Universal Color	For Outdoor Unit

  If the thermostat has been removed, so you don’t know which wires были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы.

  • Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения).
  • Подсоедините зеленый провод к клемме G (Вентилятор).
  • Подсоедините белый провод к клемме W (нагрев).
  • Подсоедините желтый провод к клемме Y (AC).
  • Подсоедините синий провод к клемме C (Общий провод – подробности см. ниже).
  • Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм.

  Примечание: Если какой-либо из компонентов способен к ступенчатому нагреву или охлаждению, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую ​​как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата.

  Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов

  Здесь представлена ​​подробная информация о проводке для всех распространенных систем ОВКВ, от простых газовых печей до многокомпонентных систем с аксессуарами.

  Примечание. Вместо того, чтобы перечислять подходы для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата:

  • Снимите крышку термостата
  • Сфотографировать проводку
  • Отсоедините провода и подсоедините их к одной и той же клемме на новом термостате по одному. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить.

  Совет по установке:  Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать.

  Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату.

  Совет для дополнительных проводов:  Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись».

  Метод проб и ошибок:  В некоторых случаях вам, возможно, придется использовать метод проб и ошибок в усовершенствованных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе.

  Например, если вы не знаете, есть ли у него дополнительные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо.

  Но не бойтесь  – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже

  2-проводное подключение термостата

  Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода.

  Для чего используется двухпроводная проводка термостата?  В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов.

  Как подключить двухпроводной термостат:

  1). Подсоедините провод Красный  к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате.

  2). Подсоедините провод Белый к клемме W для Отопление .

  Как насчет провода C? Для установок только с печью не требуется общий провод.

  3-проводная проводка термостата

  Это один из уровней большей сложности, который включает в себя подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот…

  Для чего используется 3-проводная проводка термостата? Бойлеры и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»).

  Вот стандартная процедура подключения 3-проводного термостата.

  Как подключить 3-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power или к клемме RC, если она была на старом термостате.

  2). Подсоедините белый провод к клемме W для обогрева .

  3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели провод Черный . Подсоедините провод G к клемме G.

  Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что вам нужен именно этот провод. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена.

  Все еще не работает?

  Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным подключением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, который заменил 3-проводное соединение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать!

  Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода.

  4-проводная проводка термостата

  Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого.

  Для чего используется 4-проводная проводка термостата?  Наиболее распространенная 4-проводная проводка термостата необходима для системы тепловых насосов , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока.

  Интеллектуальные термостаты: Ecobee, Nest и несколько других интеллектуальных/обучаемых/WiFi-термостатов также требуют 4-проводного подключения термостата.

  Как подключить 4-проводной термостат:

  1). Подсоедините провод Красный к клемме R для 24 В Power  — или на клемму RC, если она была на старом термостате.

  2). Подсоедините провод Белый к клемме W для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините провод Зеленый к клемме G вентилятора .

  Как насчет двухступенчатых тепловых насосов? Что с дополнительным подогревом?

  Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса.

  5-проводная проводка термостата

  Во многих системах отопления, вентиляции и кондиционирования требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата.

  Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д.

  Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С.

  Как подключить 5-проводной термостат:

  1). Подсоедините провод Красный к клемме R для 24 В Мощность .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините зеленый провод к клемме G вентилятора .

  5). Подсоедините «запасной» провод к клемме C, например, 9.0076 Черный провод для C или Common .

  6-проводная проводка термостата

  В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода.

  Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка).

  Как подключить 6-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  Для шага 6 есть несколько вариантов:

  6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой  , к клемме X/Aux на Дополнительный источник тепла .

  0r:

  6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения .

  Или:

  6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева .

  Профессиональный совет:  Прочитайте руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать.

  Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам понадобится 7- или 8-проводная проводка.

  7-проводная проводка термостата

  Теперь мы говорим о системе отопления, вентиляции и кондиционирования воздуха, в которой много всего происходит.

  Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание.

  Как подключить 7-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  6). Прикрепите провод Голубой к разъему X/Aux для Дополнительный источник тепла .

  7). Используйте неиспользуемый провод для аксессуара .

  Альтернативные варианты:  Если у вас нет вспомогательного нагревателя, дополнительного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7.

  6). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева .

  7). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

  8 Проводная проводка термостата

  Вот наиболее распространенное использование 8 проводов.

  Для чего используется 8-проводная проводка термостата? Почти всегда это системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло.

  Как подключить 8-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим обогрева .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините зеленый провод к клемме G вентилятора .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  6). Подсоедините провод голубой к клемме X/Aux на Дополнительный источник тепла .

  7). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева .

  8). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

  Поиск и устранение неисправностей проводки термостата

  Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки.

  Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно через час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов.

  Добавление C-провода термостата

  Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении.

  Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric.

  Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его.

  Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор:

  • Замените свой термостат на другой, для которого не требуется провод C (Nest, Lux Geo — два), и живите с несовершенными результатами
  • Используйте неиспользуемый провод в жгуте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки).
  • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате.
  • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео.
  • Для установки обратитесь к специалисту по HVAC.
  Примечание по проводке термостата для сообщающихся систем ОВКВ

  Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем 9Руководство по HVAC с обменом данными и без обмена данными 0904. Коммуникационные системы используют только 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или устройства обработки воздуха и соответствующей клемме термостата.

  Как заменить провод термостата

  Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой ​​системы).

  Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха.

  Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле.

  Электропроводка термостата-ловушки проста, если делать ее аккуратно и осторожно:

  • Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие.
  • Аккуратно вытяните около 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении.
  • Снимите проводку со старого основания термостата.
  • Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно оберните изолентой вокруг перекрытия.
  • Аккуратно потяните жгут проводов от печи к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание.
  • Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата.
  • Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена.
  • Снимите изоляцию на ½ дюйма с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
  • Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха.
  • На термостате подсоедините зажим к новому жгуту проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата.
  • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и закрепите ее на стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите.
  • Зачистите провода, которые вы будете подключать к новому термостату.
  • Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода.
  • Оберните неиспользуемые провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную плиту.

  Примечание: Если вы не уверены в необходимых инструментах и ​​расходных материалах, воспользуйтесь этим руководством для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Эксперт поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д.

  Советы по установке проводки термостата

  Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Это должно быть на внутренней стене, так как внешние стены могут быть прохладными зимой и теплыми летом. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, впустую будет потрачена энергия, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют:

  • Прямой солнечный свет
  • Сквозняковые двери или окна
  • Тепло или пар из ванной
  • Тепло от прибора или от приготовления пищи
  • Ближайшая решетка отопления/охлаждения или регистр

  Если для самостоятельной установки нового термостата и электропроводки у вас нет времени или желания, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашего сервиса бесплатных местных расценок.

  Написано Рене Лангер

  Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

  Прокладка нового провода термостата Контроль качества HVAC 101

  Прокладка нового провода термостата — Возможно, вам придется проложить новый провод термостата от устройства обработки воздуха или печи к месту, где находится существующий термостат. Прокладка нового провода термостата может стать сложной задачей даже для профессионалов. Если вам необходимо, следуйте этим инструкциям и полезным советам, которые, мы надеемся, помогут вам в этом начинании. Протягивать новый провод следует только в крайнем случае. Цель прокладка нового провода термостата необходима по определенным причинам, таким как:

  прокладка нового провода термостата

  • Наиболее очевидная причина заключается в том, что для нового термостата требуется дополнительный провод, а в пучке проводов нет других доступных проводов. использовать для нового термостата. Это обычное дело, так что не волнуйтесь.
  • Существующий провод очень старый и хрупкий, которому вы не доверяете.
  • Существующий провод был поврежден.
  • Длина существующего провода недостаточна для новых разъемов. Вот совет, который может решить проблему.
    • Как говорил мне мой покойный дядя: «Вот старый индейский трюк, который может решить нашу проблему». Ключевое слово здесь «может» решить нашу проблему. Если длина провода недостаточна для надлежащего подключения к новому термостату, возьмите небольшой кусок провода термостата длиной около 6 дюймов и используйте небольшой провод, подходящий для одножильного провода № 18, и прикрутите короткий кусок к 6-дюймовому проводу. . Шестидюймовый провод должен быть достаточно длинным, чтобы сделать правильное соединение, и когда закончите, вы можете вставить проволочную гайку обратно в стену.
    • Будьте осторожны, когда снимаете термостат со стены, особенно с проводами, чтобы убедиться, что существующий провод термостата не упадет в пустоту стены. Если это произойдет, вы будете тянуть провод независимо от того, нужно ли вам тянуть новый провод или нет, поскольку вам нужен провод термостата, но он упал в пустоту стены. Просто не забывайте быть осторожным, когда снимаете со стены старый Т-стат.
      • Еще один индийский трюк для вас. Перед тем, как снять старый термостат со стены, держите рядом карандаш или ручку. Как только вы освободите провода и уберете старую подставку старого термостата, возьмите карандаш или ручку и обмотайте один из проводов вокруг него. Это предотвратит падение жгута проводов t-stat обратно в пустоту в стене и сэкономит вам много времени и избавит вас от головной боли, связанной с протягиванием нового провода или попыткой вытащить провод, который упал из пустоты.

  Количество проводов в жгуте

  К настоящему моменту вы должны были выяснить, достаточно ли у вас проводов или какое-либо из вышеперечисленных условий потребует от вас протягивания проводников термостата. Еще не поздно вызвать профессионала и позволить ему позаботиться о головной боли.

  Если вы все еще здесь и читаете это, значит, вы настоящий мастер-сделай сам и полны решимости выполнить эту установку самостоятельно. Теперь пришло время сделать все правильно на 100%, потому что вам придется отправиться в местный скобяной магазин или крупный магазин за некоторыми материалами. Вот список некоторых основ, которые вам понадобятся возможно нужно закончить работу.

  Инструменты для работы

  Прокладка нового провода термостата

  • Ниже указаны правильный тип и количество необходимых проводников.
  • Длинный шнек.
  • Искатель шипов
  • Рыболовная лента — предпочтительно гибкая нейлоновая
  • Фонарик
  • Защитные очки
  • Помощник
  • и много терпения.

  Прокладка нового провода термостата — важные советы

  Новый провод термостата – важный совет HighPerformanceHVAC. com хочет отговорить вас от этого, так как местоположение вашего термостата, скорее всего, было выбрано инженером, архитектором или главным проектировщиком HVAC. Нынешнее расположение существующего термостата – лучшее место в доме. Нет оснований гадать экспертам во-вторых. Некоторые люди могут подумать, что «поскольку мне нужно протянуть новый провод, я могу пойти дальше и переместить термостат в лучшее место»? Надлежащее расположение Это не очень хорошая идея, так как термостат должен быть расположен рядом с обраткой (или там, где вы можете заменить фильтр), на внутренней стене, а не на стене, которая испытывает тепловую нагрузку ( наружная стена) и вдали от прямых солнечных лучей. Еще одно место, где не следует устанавливать термостаты, — это вблизи источников тепла или источников чего-либо, что охлаждает или обдувает холодным воздухом. Все это вызовет проблемы, и вам будет либо слишком жарко, либо слишком холодно, потому что термостат никогда не будет работать должным образом, если он не установлен в надлежащем месте внутри дома. Т-стат определяет температуру, и температура воздуха рядом с t-статом должна соответствовать температуре воздуха, поступающего в обратку, или близкой к температуре воздуха, поступающего в обратку. Избегайте перемещения t-stat, так как это может и часто будет вызывать серьезные проблемы и мешать вам чувствовать себя комфортно. Это также может увеличить ваши счета за коммунальные услуги, а не уменьшить их.

  Прокладка нового провода термостата — важные советы

  Чтение — основа

  Во-первых, вам нужно прочитать руководство и определить тип вашей системы отопления, вентиляции и кондиционирования и термостат, который вы устанавливаете, чтобы определить количество проводов, которые вам понадобятся для жгута.

  Вторым соображением является нагрузка (внешняя стена) и защита от прямых солнечных лучей. Еще одно место, где термостаты не следует устанавливать вблизи источников тепла или источников чего-либо охлаждающего или обдувающего холодным воздухом. Все это вызовет проблемы, и вам будет либо слишком жарко, либо слишком холодно, потому что термостат никогда не будет работать должным образом, если он не установлен в надлежащем месте внутри дома.

  Протягивание нового провода

  После того, как вы получите провод и все инструменты, перечисленные выше, вам нужно протащить провод через стену и либо в подвал, либо в подвал, а в некоторых случаях и на чердак. Суть в том, что вы должны получить новый провод от места, где находится t-stat, до места, где находится газовая печь или воздухоочиститель.

  Если вам повезет, вы можете использовать старый провод термостата и надежно прикрепить его к жгуту проводов и использовать старый жгут проводов термостата, чтобы протянуть новый провод термостата, однако опыт подсказывает мне, что в большинстве ситуаций это будет невозможно потому что обычно, когда кто-то устанавливал оригинальный t-stat, они вставляли в него пару скоб, чтобы закрепить на месте, скорее всего, до того, как на стены был нанесен гипсокартон или штукатурка, а стена была просто оббита шипами.

  Новая установка – необходимо знать

  Прокладка нового провода термостата

  Помните, что крайне важно, чтобы у вас было необходимое количество проводников, прежде чем вы протянете новый жгут проводов в стене. Это чрезвычайно важно, чтобы вы поняли это правильно, потому что, если у вас всего один короткий провод, это не сработает. Например, если у вас есть газовая печь с двумя ступенями нагрева и кондиционер с двумя ступенями охлаждения, и вы устанавливаете цифровой термостат, вам необходимо убедиться в двух вещах, прежде чем тянуть жгут проводов:

  1. У вас правильный t-stat. Необходимый в этом случае t-стат потребует двух стадий нагрева и двух стадий охлаждения. То есть t-stat будет иметь терминалы W-1 и W-2, а также терминалы Y1 и Y2 на t-stat для правильного управления оборудованием. Две клеммы W будут управлять двумя стадиями нагрева, а клеммы Y будут управлять двумя стадиями охлаждения.
  2. Количество проводников в жгуте проводов термостата достаточно для правильного управления оборудованием и питания термостата. Все термостаты, независимо от того, включены они или нет, имеют провод R или красный провод (если проводка вашего термостата соответствует надлежащему протоколу), и этот красный провод представляет собой 24 вольта питания, необходимого для управления кондиционером, устройством обработки воздуха или печью, а также он может питать мощность t-stat, если 24-вольтовая цепь замыкается на t-stat.

  В этом случае в дополнение к красному проводу 24 В и общему проводу 24 В от трансформатора или клеммной колодки в воздухораспределителе или печи также необходимо подключиться к t-stat просто для питания цифрового термостата. . Это окончание должно быть выполнено на клемме C в t-стате и исходить от клеммы C на плате управления в печи или устройстве обработки воздуха.

  Исключение для клемм RC и RH

  Прокладка нового провода термостата

  Единственным исключением являются раздельные трансформаторы для систем отопления и охлаждения. Например, котел может иметь свой собственный трансформатор, а система кондиционирования воздуха будет иметь свой собственный термостат, расположенный внутри воздухораспределителя кондиционера.
