Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

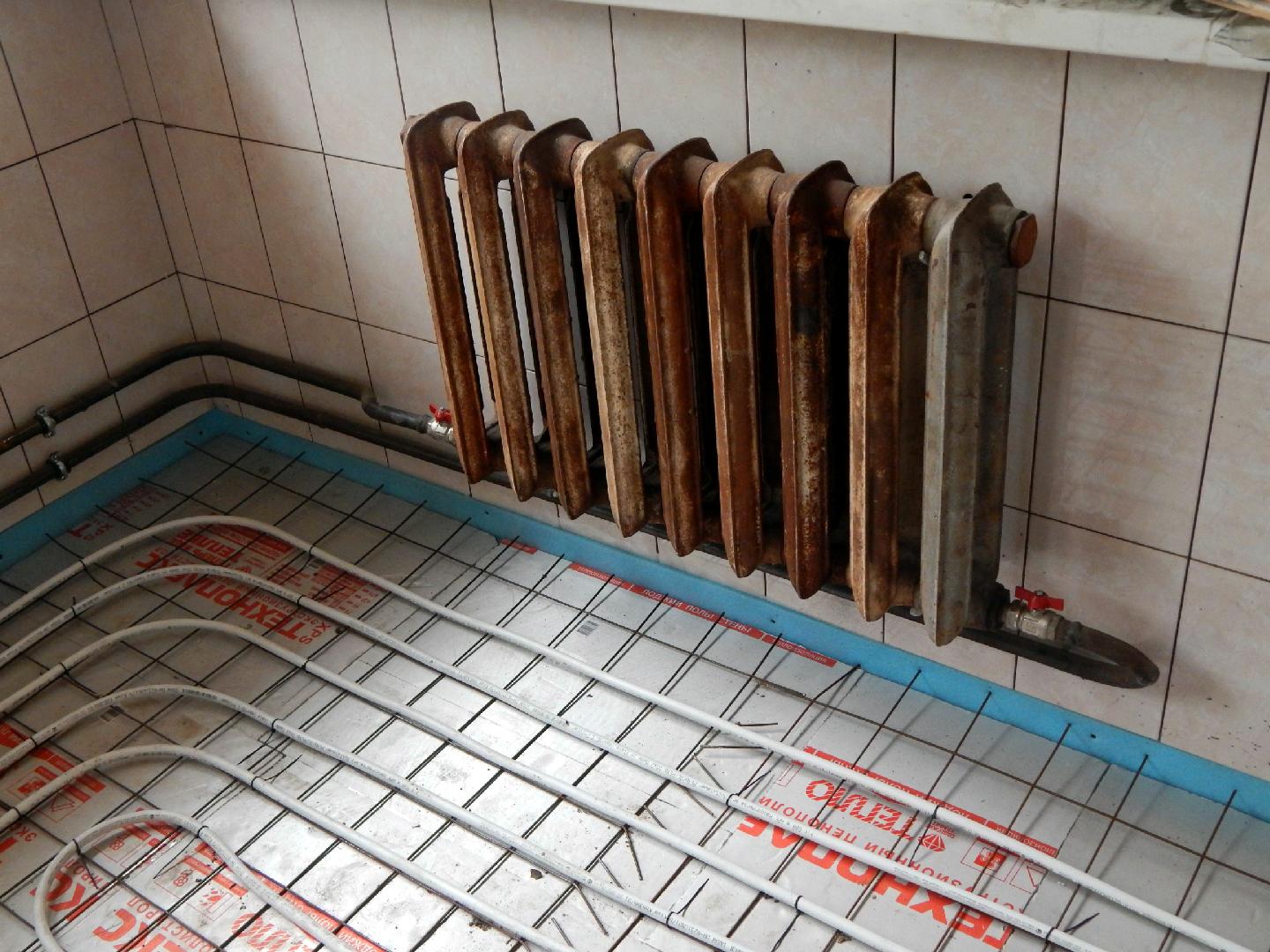

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

к существующим радиаторам нужно произвести подключение коллекторного узла;

температуру теплоносителя необходимо уменьшить как минимум до +55°С;
устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:

с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия; Укладка фольгированной подложки под теплый пол
пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро; Пенополистирольные плиты для водяного теплого пола
минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче. Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана; Однотрубная система водяного отопления
двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов; Двухтрубная система водяного отопления

схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов. Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;

применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапана
использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
внедрение смесительного узла.
В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный ввод
создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;

при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Водяной теплый пол в квартире многоэтажного дома

Водяной теплый пол в квартире уже давно стал нам не в диковинку и с каждым днем все больше владельцев квартир обзаводятся именно такой системой отопления своего жилья. И это, конечно, неспроста, ведь уже давно всем известно, что водяной теплый пол в квартирах многоэтажного дома гораздо лучше показывает себя, чем любая другая система отопления. Этому способствует огромное количество самых разнообразных факторов, которые включают в себя как размещение самого источника тепла, так и более высокую эффективность использования одних и тех же ресурсов, чем могут показать другие отопительные системы.

Водяной теплый пол представляет собой несложную систему труб, проведенную прямо под поверхностью пола, по которым подается горячая вода. Таким образом происходит нагрев и непосредственно самого пола, и всего помещения в целом. Ранее бытовало мнение, что теплый пол может быть использован только в качестве дополнительного источника обогрева, разгружая стандартную радиаторную систему отопление не более, чем на 30 процентов. Однако на сегодняшний день теплые полы продвинулись достаточно далеко в своем развитии и без каких-либо проблем способны заменить обыкновенное отопление и даже показать более высокие результаты.

Большим плюсом системы водяного теплого пола является ее возможность беспроблемно монтироваться как во время постройки дома, так и уже в полностью готовое помещение. К тому же, в некоторых домах, которые строятся сейчас с самого начала в проекте заложено, что отопительная система дома будет именно подпольной, а не радиаторной.

Особенностью такого размещения теплоносителей (под полом) обеспечивает равномерное прогревание воздушных масс в помещении снизу вверх по всей площади комнаты, без образования зон со значительно повышенной температурой и непрогретых зон, что мы можем наблюдать при использовании радиаторов. Именно равномерное распределение тепла по всей комнате и обусловливает тот факт, что даже если на несколько градусов понизить температуру самого теплоносителя, то это будет совершенно не ощутимо для человека, находящегося в комнате. Так, к примеру, при понижении температуры водяного теплого пола на 2оС по сравнению с температурой радиатора, человек не только не ощутит, что воздух стал более холодным, а будет чувствовать, что в комнате все еще теплее. Такой эффект достигается в том числе благодаря тому, что теплый воздух поднимается от пола и охлаждается уже под потолком, позволяя нам таким образом ощущать воздействие на себя только теплых воздушных слоев.

Единственная неприятная вещь, которая может возникнуть при подготовке к монтажу водяного теплого пола в квартире – это опасность нарушить тепловой баланс меду квартирами в многоэтажном доме, а также – нарушить гидравлическую целостность центральной системы отопления дома. Однако обе проблемы, в принципе, решаемы. При помощи специализированных теплообменных узлов можно достигнуть того, что централизованная система отопления не будет нарушена и от подключения теплого пола соседи не пострадают. А вопрос теплового баланса между квартирами решается при помощи использования качественной теплоизоляции трубопровода.

Кстати, стоит, наверное, упомянуть, что благодаря большей эффективности обогревания помещения при помощи водяного теплого пола и возможности на несколько градусов снизить саму температуру теплоносителя, владелец квартиры также получает неплохую экономию. Опытными методами доказано, что при снижении температуры теплоносителя всего на 2 градуса, затраты на обогревание помещения уменьшаются в среднем на 12 процентов! И это учитывая то, что если температура водяного теплого пола в квартире будет на те же 2 градуса ниже, чем температура радиатора, то по ощущениям температура в комнате совершенно не изменится!

Кроме того, квартирный водяной теплый пол, в отличие от электрического, ни коим образом не воздействует на стоящую в квартире мебель (при прокладке электрического теплого пола непосредственно под мебелью происходит ее рассыхание, поэтому электрические укладываются с учетом расположения мебели и не позволяют сделать перестановку).

Таким образом, установив у себя в квартире теплый водяной пол, Вы сможете получить качественную и надежную систему отопления, которая будет не только более качественной, но и более экономной, чем уже приевшаяся радиаторная система. Именно за полами с водяным подогревом будущее, ведь эта технология только развивается, а уже значительно опережает любую другую систему отопления по качеству!

Системы обогрева полов 101 — Полы с широкими досками Carlisle

Полы с подогревом могут быть верхом роскоши. Вот что вам нужно знать о них.

Трудно представить что-то лучше, чем встать с постели холодным утром и ступить на теплый пол, прежде чем отправиться на кухню за чашкой горячего кофе. Или зайти в ванную, выложенную красивой плиткой, после долгого дня, где вас встретит мягкий пол с подогревом и горячая ванна. С системами подогрева пола вы можете попрощаться с холодными пальцами ног и обрести комфорт в каждом уголке вашего дома. В конце концов, полы не должны просто выглядеть элегантно и высококлассно; они должны ощущаться как роскошная роскошь.

Как и любой элемент вашего дома, система подогрева пола должна быть тщательно продумана. Хотя выбор системы подогрева пола и установка напольного отопления могут показаться запутанными, это не обязательно. Мы собрали всю необходимую информацию, чтобы решить, какой вариант идеально подходит для дома вашей мечты.

Напольное покрытие из орехового дерева с лучистым теплом │ ID#11023

Типы систем напольного отопления

Пол с подогревом, также известный как лучистое отопление пола, использует различные технологии и методы для обогрева вашего дома и ваших ног, нагревая пол, а не воздух. При лучистом нагреве пола элементы обогрева пола обеспечивают непрямую тепловую энергию, которая распространяется через пол на окружающие предметы, нагревая всю комнату, а не только область рядом с обогревателем. Другими словами, подогрев пола — это самое изящное и элегантное решение для поддержания тепла в вашем доме, не полагаясь на громоздкие радиаторы или скрипучие плинтусные обогреватели.

Системы напольного отопления обычно делятся на две основные категории: электрическое напольное отопление и водяное напольное отопление. Оба типа систем имеют свои преимущества и недостатки. Если вы не уверены, что лучше для вас, специалист по напольным покрытиям может помочь определить, какая система подогрева пола лучше всего подходит для ваших нужд.

Посмотрите короткое видео, в котором Джеффри Клуг, партнер архитектурного бюро Butz+Klug в Бостоне, объясняет, почему древесина является идеальным решением по сравнению с полами с лучистым теплом. Этот проект был расположен в Бикон-Хилл, Бостон, где полы из белого дуба толщиной 8–12 дюймов были уложены поверх лучистого тепла во всем этом прекрасно отреставрированном каретном доме.

Электрический теплый пол
В этом распространенном методе напольного отопления используются сверхтонкие токопроводящие провода, устанавливаемые непосредственно под полом с помощью мембраны или проволочных матов. По этим проводам проходит электричество, выделяя при этом тепло и нагревая ваши полы. Электрические провода быстро нагреваются, поэтому, отрегулировав термостат, вы почти сразу почувствуете разницу. Больше не нужно ждать, пока потеплеет. Мгновенное удовлетворение будет еще лучше в зимние дни.

По сравнению с другими системами теплого пола электрический теплый пол прост в установке и, как правило, не требует модификации основания пола из-за его тонкости. Это означает, что если у вас уже есть паркетные полы ручной работы вашей мечты, добавить пол с подогревом не составит труда. Однако основным недостатком электрического обогрева пола является то, что он не так энергоэффективен, как другие методы. По этой причине многие домовладельцы используют этот тип системы в небольших приложениях, таких как пол с подогревом в ванной комнате.

Водяной теплый пол
Водяной теплый пол, также называемый водяным или водяным лучистым отоплением, представляет собой тип системы лучистого напольного отопления, в которой используется матрица из полиэтиленовых труб для циркуляции теплой воды из бойлера или водонагревателя под этажей. Хотя технология может показаться сложной, ее преимущества просты: эффективное отопление, которое превосходит традиционные радиаторы или принудительное воздушное отопление. Этот метод более дорогостоящий в установке, чем электрический теплый пол, из-за более толстых панелей. Но хотя установка может быть немного сложнее, чем установка других систем, полученный опыт и долгосрочная экономия стоят того.

Преимущества систем лучистого обогрева пола

По сравнению с традиционными методами обогрева дома, напольное отопление гораздо лучше распределяет тепло по всему помещению. В то время как системы принудительного воздушного отопления и плинтусного отопления обычно устанавливаются по краям помещения, системы лучистого теплого пола равномерно нагревают все помещение. Фактически, системы лучистого обогрева пола могут значительно сократить потребление энергии во многих современных домах, поскольку они работают более эффективно.

Фоторамка │ ID# 12278

9000 2

Не менее важны комфорт и роскошь, которые сопровождают систему подогрева пола. Изысканные полы не должны портить скрип радиаторов или шумные пыльные вентиляционные отверстия. Лучистое отопление бесшумно, эффективно и совершенно незаметно. В частности, если вы любите минималистские, четкие линии в эстетике вашего дома, системы лучистого подогрева пола являются практичным и элегантным решением. Сначала это может показаться немного снисходительным — что никогда не бывает плохо, — но вы можете быстро забыть, как вы когда-то жили без подогрева пола.

Что нужно знать об установке систем лучистого обогрева пола

Если вы готовы отказаться от скрипящих радиаторов или шумных вентиляционных отверстий в пользу элегантного лучистого обогрева пола, есть несколько вещей, которые вы должны знать, прежде чем сделать переход. Во-первых, не существует единого метода укладки теплых полов, особенно в случае роскошных широких полов из досок. Каждая установка будет зависеть от уникальных условий и конструкции вашего дома или бизнеса. Обязательно поговорите со своим установщиком паркета, чтобы убедиться, что у него есть опыт и знания для бесшовной укладки.

Вот некоторые основные сведения об установке напольного отопления:

Система лучистого обогрева должна быть установлена и введена в эксплуатацию до акклиматизации и укладки новых полов.
Все деревянные полы должны быть надлежащим образом приспособлены к окружающей среде, в которой они будут укладываться.
Если ваша система лучистого отопления включает в себя бетон и/или гипсовый бетон, она должна быть полностью выдержана перед акклиматизацией и установкой. Ваш установщик должен использовать надлежащее испытание на отверждение влагой, чтобы убедиться в этом.
Ваш деревянный пол должен быть установлен либо с помощью глухих гвоздей и клея, либо путем прямого приклеивания к черновому полу. Не все основания (например, гипсовые) допускают прямую укладку на клей. Ваш установщик паркетных полов может помочь проверить любые соответствующие ограничения.
Запланируйте сезонную регулировку вашей системы лучистого отопления в течение года.

Система лучистого обогрева пола идеально подходит для деревянных полов ручной работы. Правильное решение для обогрева пола — чистое и гладкое, эффективно обогревающее ваш дом без ущерба для эстетики или художественного видения. Это то особенное je ne sais quoi, в котором нуждается ваш деревянный пол. Вы обязательно ощутите роскошь и комфорт на каждом шагу.

Восстановленный пол дедушки │ID# 10972

Часто задаваемые вопросы

Дорого ли обходятся полы с подогревом?
Хотя полы с подогревом могут показаться дорогими в эксплуатации, поскольку они такие роскошные, в долгосрочной перспективе они могут стать более дешевым способом обогрева вашего дома. Это связано с тем, что теплый пол обогревает ваш дом более эффективно, чем традиционные радиаторы или принудительный воздух.

Какой тип напольного отопления лучше?
Лучшая система подогрева пола – это та, которая соответствует вашим индивидуальным потребностям. Например, электрические системы подогрева пола идеально подходят для обогрева небольших помещений, таких как ванные комнаты, и их легче установить под существующие полы во время ремонта. Если вы хотите обогреть весь свой дом или бизнес с помощью теплого пола, водяной теплый пол будет более эффективным долгосрочным решением. Чтобы убедиться, что вы выбрали правильное решение для обогрева пола, лучше всего проконсультироваться со специалистом по напольным покрытиям, который поможет вам принять правильное решение.

Работает ли теплый пол с деревянными полами?
Пол с подогревом подходит для деревянных полов! Для достижения наилучших результатов ваши деревянные полы ручной работы, как правило, должны быть уложены после того, как ваше лучистое тепло заработало, а черный пол и готовый пол акклиматизировались. Это обеспечивает бесшовный процесс укладки и простую интеграцию.

Ищете дополнительную информацию? Загрузите наш справочник по лучистому теплу

Ниже приведены некоторые другие блоги и проекты, посвященные лучистому теплу, которые могут быть вам полезны:

Pickering House Inn

Красота повседневной простоты

Можно ли установить полы с подогревом в старом доме?

Перейти к содержимому

Теплый пол представляет собой удобный, экономичный и энергоэффективный метод обогрева вашего дома. Поэтому неудивительно, что все больше и больше домовладельцев старых зданий стремятся установить систему напольного отопления для повышения энергоэффективности своих домов. Установка теплых полов в новостройках выполняется быстро и легко, в то время как установка теплых полов в старом доме может быть немного сложнее. Однако это не значит, что это невозможно. Пол с подогревом в старом доме, безусловно, вариант, просто он требует немного больше подготовки и планирования.

Как установить теплый пол в старом доме?

Полы с подогревом в старом доме нуждаются в модернизации. Модернизация — это процесс установки продукта, компонента или системы после начальной стадии производства. Таким образом, модернизация системы напольного отопления включает в себя добавление напольного отопления к существующему имуществу после завершения этапа строительства.

Сложность при модернизации систем теплого пола в старом доме состоит в том, чтобы спланировать монтаж труб, изоляцию и отделку пола без ущерба для целостности существующей конструкции. Наши инженеры-проектировщики Pipelife Eco помогут вам на этапе планирования, посоветовав, как лучше всего установить вашу систему отопления.

Если вы живете в охраняемом здании, вам необходимо обратиться в местный отдел планирования, чтобы получить разрешение на установку.

Каковы преимущества установки теплых полов в старом доме?

В то время как модернизация системы подогрева пола в старом доме может быть более сложной задачей, чем установка системы на этапе строительства, преимущества системы подогрева пола в старом доме огромны. К ним относятся:

Повышение энергоэффективности дома: Традиционно старые дома известны своей неэффективностью с точки зрения энергопотребления, что делает их эксплуатацию дорогостоящей, особенно зимой. Комбинация теплых полов в старом доме снижает потери энергии, так как система обеспечивает равномерное распределение тепла и требует более низкой температуры воды, чем радиаторы. В то время как радиаторы создают горячие и холодные точки и не могут эффективно обогревать большие помещения в старых домах, полы с подогревом создают равномерное распределение тепла, которое исходит снизу вверх.

Помощь окружающей среде: Меньше энергии тратится впустую, если в старом доме есть пол с подогревом, что делает его гораздо лучшим вариантом для окружающей среды. Фактически, выбрав систему обогрева пола с помощью Pipelife Eco, вы потенциально можете сократить выбросы CO2 в своем доме на 50%.

Экономия денег: Как мы уже упоминали, старая собственность известна тем, что ее содержание дорого. Вот почему отключение неэффективной системы отопления может оказать огромное влияние на ваши счета за электроэнергию. Энергоэффективность теплого пола, о котором мы говорили, делает его очень экономичным вариантом для дома.

Защитное очарование эпохи: Радиаторы требуют места на стене в доме, а это означает, что они могут выглядеть навязчиво и отвлекать от великолепных особенностей периода в старом доме. Поскольку пол с подогревом полностью скрыт, он обеспечивает отличный способ обогреть ваш дом, не блокируя какие-либо старинные элементы и не нарушая очарования этого места.
