Вентиляция в гараже с подвалом: принципы устройства и разновидности

Гараж с дополнением в виде погреба становится многофункциональным строением, обеспечивающим хранение не только автомобиля и приспособлений для ремонта, но и различных заготовок на зиму, овощей и консервов.

Но такое дополнение нуждается в обеспечении усиленного притока воздуха, удалении затхлого запаха и сырости. Правильная вентиляция гаража с подвалом является неотъемлемым этапом работ, необходимым для комфортного нахождения людей и хранения продуктов.

Назначение

Сырость приводит не только к порче фруктов и овощей, но и появлению неприятного запаха и развитию грибка. Также одной из причин возникновения коррозии на металлических элементах здания, деталях и кузовной части автомобиля является влажность. Именно поэтому становятся столь важными меры по ее снижению.

Вентиляция в гараже с подвалом обеспечивает защиту от множества негативных явлений. К их числу относится конденсат, который чаще всего образуется в зимний период. В это время идущее из глубины земли тепло способствует небольшому нагреву погреба, из-за чего температура в нем становится выше, чем в другой части строения. Ввиду высокой влажности в помещении возникает конденсат, при низких температурах поверхность покрывается инеем.

Не стоит забывать про токсичные ядовитые примеси в воздухе: выхлопные газы, пары масел, красок и бензина. Чтобы предотвратить их накопление до критической концентрации, необходимо обеспечить удаление загрязненного воздуха за пределы помещения и приток свежего. Имеющиеся условия определяют подходящий тип вентиляции, которая может иметь естественный, принудительный или механический принцип.

Естественный приток воздуха

Перед тем как сделать эффективную вентиляцию подвала гаража, необходимо определиться со схемой устройства, она может быть приточно-вытяжной, приточной и вытяжной. Последний вариант отличается высокой степенью очистки воздуха, в то время как приточный обеспечивает его интенсивное поступление. Но комбинированная методика является наиболее результативной, ее обустройство возможно двумя способами.

Естественная вентиляция гаража с подвалом не требует дорогостоящего оборудования, для ее создания нужно вмонтировать всего две трубы. Механизм действия основывается на разном уровне температур в помещении и за окном. Но его простота привела к появлению существенного недостатка, заключающегося в перебоях в зимний период из-за скопления инея в канале и невозможности использования летом, так как в это время температура внутри помещения и за его пределами приобретает близкие значения. Такой вариант подходит для гаража небольших размеров, при этом требуется утепление труб специальными материалами и систематическое удаление снега в зимние месяцы. Существует нестандартная съемная часть для выходного трубопровода, которая заметно упрощает уход за ним.

Достоинства и недостатки

Принудительная вентиляция в гараже с подвалом своими руками позволяет создать оптимальный микроклимат в помещении. Ее работа обеспечивается специальными устройствами для принудительного потока воздуха. Возможно использование как одного двухстворчатого трубопровода, так и двух (как в варианте, указанном выше).

Главное достоинство естественной вентиляции заключается в низкой цене на оборудование. Но для габаритного гаража, использующегося для микроавтобуса или грузовика, такой вариант не подойдет. Приточная конструкция намного эффективнее удаляет токсичные вещества и устраняет повышенную влажность, при этом можно сэкономить за счет формирования комбинированного варианта.

Создание воздуховодов

Проще всего сделать в кладке канал из пустотелых кирпичей и блоков. Для предотвращения попадания грызунов и птиц используются стальные решетки для перекрытия проходного сечения. Наибольшее распространение приобрел способ, подразумевающий установку вытяжной и приточной труб в противоположных углах помещения.

Специалисты рекомендуют монтировать элемент для притока воздуха на высоте около 50 см от уровня пола, а вытяжную часть разместить под потолком, это обеспечит более интенсивный воздушный поток. Труба может быть заводской, изготовленной из фольги на основе алюминия, либо сделанной из подручных материалов, таких как древесина, кирпич или кровельная сталь.

Как правильно сделать вентиляцию в подвале гаража

Вытяжной воздуховод фиксируется на расстоянии не менее 180 см от пола, внешняя часть — на крыше гаража, на высоте около 50 см. Требуется дополнительное утепление при установке по задней стенке.

Приточная часть закрепляется на противоположной стороне и выводится на улицу, при этом расстояние до земли должно быть примерно 20-30 см. Канал должен быть защищен от попадания насекомых и птиц при помощи стальной сетки, также он укрывается небольшими крышками.

Изменение интенсивности воздухообмена возможно специальными заслонками для регулировки, монтируемыми на обеих трубах. Они особенно полезны в холодное время года для порционного обновления воздуха. Также существует экономный вариант, который предполагает замену приточного канала на шибер, устанавливаемый на торцевой части стеновой конструкции.

Дополнительные приспособления

Принудительное устройство вентиляции в гараже с подвалом требует дополнения трубопроводов специальными электрическими вентиляторами. Каналы могут монтироваться так же, как и при естественном обустройстве, либо иметь общий проход. Главным достоинством данного способа является независимость от климатических условий и времени года. Он имеет множество схожих моментов с более простой вентиляцией, отличие заключается в устройствах, формирующих воздушный вихрь. Поток направляется за пределы помещения, тем самым через вентиляционный канал поступает свежий воздух. Возможно использование не только вентилятора, но и других приспособлений, к примеру, диффузора-флюгера с поворотным механизмом, он работает на основе энергии ветрового потока и закрепляется в верхней части приточного канала.

Как усилить эффект

Принудительная вентиляция в гараже с подвалом может иметь два варианта расположения: горизонтальное и вертикальное. Более качественная вентиляция большого пространства обеспечивается при горизонтальном размещении и одновременной работе двух вентиляторов.

Эффективность можно повысить при помощи установки в восходящем трубопроводе электрической лампочки, таким образом, отток воздуха активизируется путем его подогрева. Также достаточно распространены дефлекторы, формирующие вокруг себя разреженный воздух. Они фиксируются на вытяжной трубе рядом с ее выходом.

Механический принцип действия

Подобная вентиляция в гараже с подвалом характеризуется наибольшей эффективностью. Но для ее установки требуется достаточно много времени и обращение к специалистам, также она отличается высокой стоимостью. Специальные датчики в установленное время отключают и включают систему без участия человека.

Движение воздуха производится только принудительным способом. Возможно обустройство двух модулей, каждый из которых осуществляет различные действия. Они объединяются автоматическими устройствами, обеспечивающими автономную работу.

Приточные приспособления являются самыми дорогими, это вызвано комплектацией в виде фильтров, калорифера и вентиляторов двух видов: осевого и канального.

Оборудование, которое позволяет впоследствии не задумываться о том, как сделать эффективную вентиляцию подвала гаража, может соединять в себе сразу два устройства без снижения характеристик. Достаточно распространено дополнение специальными приборами – рекуператорами, передающими тепло отработанного воздуха к приточному. Благодаря им можно существенно сэкономить на электроэнергии, так как в этом случае не требуется обогрев помещений. Они поддерживают температуру в пределах пяти градусов выше нуля, это значение оптимально подходит для длительного хранения автомобиля и его сохранения в прежнем состоянии.

Дефлектор

После обустройства вентиляции в холодное время года под выходами трубопроводов возможно скопление конденсата. Это можно предотвратить использованием теплоизоляционных материалов для утепления труб и фиксацией специальных зонтиков во внутренней части. При этом стоит отметить, что разница температур внутри помещения и на улице должна быть не менее пяти градусов.

Рекомендуется прибрести дефлектор для вытяжного канала, при ветре он сформирует в ней пониженное давление для снижения расхода воздуха. Принцип работы данного устройства основывается на:

  • влиянии потока ветра на вход трубы и стеновую конструкцию гаража;
  • разной плотности и подъемной силе приточного и отработанного воздуха.

Для установки дефлектора не требуются специальные приспособления, его достаточно просто закрепить рядом с торцевой стеной в вертикальном положении. Также необходимо использование теплоизоляционных материалов для предотвращения образования конденсата на внутренней поверхности.

Что нужно знать

Согласно зарубежным нормам, в гаражное помещение ежечасно должно поступать как минимум 350 литров свежего воздуха. Отечественные СНиПы менее строгие: данное значение находится в пределах 180 литров. При этом вытяжное отверстие должно быть в диагональном расположении от приточного.

Грамотная вентиляция в гараже с подвалом позволяет добиться следующего:

  • длительное хранение продовольствия в подвальном помещении;
  • влажность в помещении находится в нормальных пределах;
  • на металлических поверхностях не развивается коррозия;
  • стены смотровой ямы не портятся от излишней влаги, и, соответственно, в ней безопасно находиться;
  • обеспечивается быстрое выведение вредных испарений и выхлопных газов.

Перед тем как сделать вентиляцию в гараже с подвалом, нужно рассчитать требуемую производительность, при этом должно учитываться количество автомобилей, конструкционное исполнение помещения и площадь строения.

вариантов и нюансов обустройства

При обустройстве подвала приоритет отдается микроклимату. От того, как работает вентиляция погреба в гараже, зависит сохранность продуктов, срок службы стеллажей, полок, состояние всего подвала.

Чтобы правильно сделать вентиляцию, достаточно соблюдать простые требования по обеспечению надежной циркуляции воздуха. В статье мы расскажем об основных принципах устройства вентиляции в гараже с подвалом своими руками. Рассмотрим возможные варианты его обустройства, нюансы и способы улучшения отвода воздуха.

Содержание статьи:

  • Назначение вентиляции в подвале гаража
  • Особенности устройства систем вентиляции
    • Вариант №1 — Естественная вентиляция
    • Вариант №2 — принудительная вентиляция подвала
  • 0 Преимущества и недостатки вентиляционных систем
  • Пошаговая инструкция по монтажу
    • Этап №1 — сверление отверстий
    • Этап №2 — монтаж труб и вентилятора
  • Нюансы обустройства вентиляции
  • Выводы и полезное видео по теме

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством — температуроустойчивостью за счет низкой теплопроводности грунта . Благодаря этому погреба широко используются для хранения овощей, фруктов, консервов. Но также проявляются подземные факторы и связанные с повышенной влажностью.

Для борьбы с сыростью и ее последствиями в подвале гаража применяется вентиляция, назначение которой:

  • обеспечивает приток холодного воздуха снаружи и отток из подвала теплого, насыщенного влагой , токсичные примеси;
  • помогает поддерживать более низкую температуру в подвале в холодное время года;
  • предотвращает коррозию металлоконструкций, кузова автомобиля, появление плесени, грибка;
  • увеличивает срок годности продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопы, ядовитые газы, выделяющиеся при сварке и резке металла. Все они имеют сильное проникновение.

При недостатке и в подвале все эти вредные вещества могут попасть в подвал, поглощаясь хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от лишней влаги и конденсата в подвале. Исключения составляют случаи близости грунтовых вод и плохой гидроизоляции

Особенности устройства вентиляционных систем

Циркуляция воздуха в подвале гаража может происходить двумя способами: за счет тепловой конвекции, либо за счет механического движения воздуха. В зависимости от этого различают естественную и принудительную вентиляцию.

Вариант №1 — Естественная вентиляция

Для начала разберемся, как сделать естественную вентиляцию в подвале гаража, чтобы помещение было сухим, предотвращая возникновение .

Система естественной вентиляции погреба под гаражом является наиболее доступной для самостоятельной установки. Экономит не только запасы еды, но и машину

Одним из основных условий естественной циркуляции воздуха является разница температур внутри погреба и снаружи гаража.

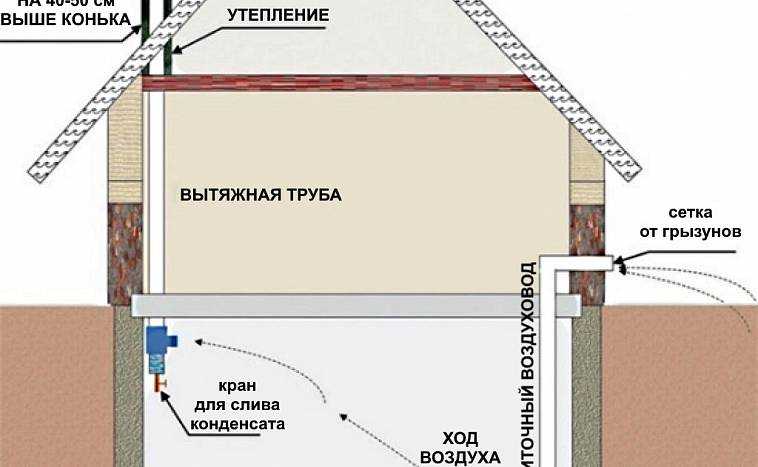

Устройство такой системы достаточно простое, состоит из 2-х труб. Один служит для притока холодного воздуха с улицы, другой – эвакуации теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточная труба опускается в самый низ подвала, ближе к полу. Вытяжной патрубок, наоборот, находится под самим потолком. Это позволяет холодному воздуху естественным образом вытеснять отходы — более теплые и легкие, насыщенные водяным паром и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить еще одно важное условие: обеспечить достаточную разницу давлений внутри выхлопной трубы и снаружи при минимальной разнице температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем больше выталкивающая сила, действующая на этот объем.

По этой причине выхлопная труба устанавливается как можно выше. Эта плавучесть определяет тягу и эффективность всей системы.

Изоляция выхлопной трубы улучшит сцепление с дорогой и избавит от льда. Для этого подойдет любой доступный материал: пенополистирол, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышеизложенного, устройство естественной вентиляции в погребе под гаражом делается по следующим принципам:

  • к охватить воздухообменом весь объем подвала, приточная труба расположена у пола, а вытяжная – по диагонали под потолком;
  • диаметры труб притока и отвода воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала — от 100 мм и более;
  • необходимый перепад давления обеспечивается установкой достаточно длинной вертикальной вытяжной трубы высотой 3 м над землей;
  • для сохранения перепада температур, защиты от конденсата и льда выхлопная труба утеплена.

К материалу изготовления особых требований не предъявляют, кроме стойкости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбоцемент.

Вариант №2 — принудительная вентиляция подвала

Добавление в естественную систему способно повысить ее эффективность вне зависимости от времени года.

Такая вентиляция называется принудительной или механической. Его можно использовать для обустройства вентиляции гаража с погребом и смотровой ямой.

В большинстве случаев достаточно установить один вентилятор в вытяжной канал подвала. Мощность и производительность устройства подбирается исходя из объема помещения

Для построения более эффективных систем вентиляторы размещают на обоих каналах, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать необходимый микроклимат.

Также рекомендуем ознакомиться в подвале.

Преимущества и недостатки систем вентиляции

Выбор типа системы вентиляции начинается с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложного монтажа и больших затрат, не потребляет энергии, не шумит .

Основным недостатком такой вентиляции является ее большая зависимость от сезонных колебаний температуры. В теплое время года его эффективность близка к нулю. Не позволяет увеличить циркуляцию воздуха в неблагоприятных погодных условиях.

Принудительная система лишена этих недостатков и имеет возможность гибкого управления потоком воздуха. При необходимости можно установить вентилятор не только на вытяжной канал, но и на приточный. Регулировать циркуляцию воздуха можно вручную, с помощью программируемых таймеров или специальных блоков управления, поддерживающих необходимый микроклимат.

К недостаткам принудительной вентиляции относятся: более сложный монтаж, меньшая надежность из-за наличия дополнительных устройств, энергоемкость, повышенные материальные затраты.

Пошаговая инструкция по установке

Рассмотрим, например, последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее в первоначальный вид

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнениями, вентилятор канальный, встроенный в воздуховод, мощностью 10-15 Вт с питанием 220 В.

Общая длина вытяжной секции составляет выбирается в пределах 3 – 4 м, подвод – в зависимости от глубины подвала и расстояния до выхода из периметра гаража. Также понадобятся два съемных отрезка по 30 см. Один на вентилятор, другой на его замену. При необходимости можно предусмотреть отвод конденсата, тогда потребуется дополнительный тройник и колено. Последний также используется при повороте трубопровода.

Из инструментов вам понадобятся: перфоратор, дрель, зубило, перфоратор, коронка 125 мм для сверления отверстий в бетоне. При большой толщине потолка к стенам понадобится удлинитель.

Ручные пробойники

станут хорошим дополнением к набору инструментов для пробойника. Выбивают из бетона фракции щебня или гравия, которые могут возникнуть при бурении, тем самым сохраняя дорогостоящие буры (победные или с алмазным напылением)

Обустройство вентиляции в подвале гаража осуществляется в два этапа.

Сначала делаем все необходимые отверстия в бетонных полах, кирпичных стенах внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап №1 — бурение отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем расположение отверстий приточно-вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом подающая труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим дрелью в потолке центр будущих проемов для вытяжки.
  3. Сверху в гараже отметьте окружность диаметром 125 мм вокруг просверленного центра. Внутри него делаем несколько отверстий дрелью. Затем сверлим коронкой. В случае соприкосновения с арматурными стержнями освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Ставим трубу вертикально от получившегося отверстия в полу к потолку, и отмечаем положение ее центра. Просверлите отверстие дрелью.
  5. На крыше гаража повторяем шаг 3.
  6. Аналогично делаем отверстие для подачи воздуха с улицы в подвал, следуя пунктам 2 и 3.

На этом самая кропотливая часть работы выполнен.

Бетонные полы удобнее сверлить в последовательности снизу вверх. Это облегчает обеспечение совмещения отверстий. Не забудьте использовать очки и респиратор

Этап №2 — установка труб и вентилятора

Следующий этап — установка труб и установка вентилятора — осуществляется в таком порядке:

  1. Вентилятор закрепляем внутри одного из съемных участков трубы.
  2. Монтируем вытяжную секцию в гараже, соединяя три сегмента. Расположение вентилятора выбирается исходя из удобства доступа. Верхняя труба должна выходить не менее чем на метр над крышей, нижняя – уходить в погреб до уровня потолка. Между ними вставляем кусок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем подводящую трубу, опуская ее в погреб от 0,5 м до 0,2 м над уровнем пола. Входная часть выведена на северную сторону гаража, приподнявшись над землей на 20 см. Доделываем отверстие коленом или тройником защитной металлической сеткой.
  4. Заделываем стыки труб раствором внахлест или монтажной пеной.
  5. Подключаем вентилятор и проверяем сквозняк в подвале, прислонив бумажку к вытяжному отверстию.
  6. Участок трубы над крышей утепляем любым доступным материалом. Если гараж не отапливается, то нужно утеплить всю выхлопную трубу.

Вентилятор может потребоваться только в летние месяцы. В остальное время года будет достаточно естественной циркуляции воздуха. Для этого нужно просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Нюансы обустройства вентиляции

В сильные морозы интенсивный приток холодного воздуха может понизить температуру в подвале до отрицательных значений.

Чтобы этого не произошло, необходимо снабдить задвижку (шибер) электроприводом и вовремя перекрыть приток холодного воздуха, а при температуре ниже -15 градусов и вытяжке прогреть. Также лучше не размещать припасы в непосредственной близости от подающей трубы, иначе они могут замерзнуть.

Установка задвижек (задвижек) на приточно-вытяжном тракте предотвратит замерзание продуктов и чрезмерное пересыхание погреба. С их помощью можно задать оптимальный режим вентиляции для каждого сезона

На производительность естественной вентиляции, помимо прочих факторов, влияет и сечение приточно-вытяжных отверстий. Его выбирают в зависимости от размеров погреба. Чтобы посмотреть подробные расчеты диаметра вентиляционной трубы для подвала, перейдите по ссылке.

Вход подающей трубы рекомендуется начинать с колена или тройника для предотвращения попадания дождевой воды и накрывать металлической сеткой от грызунов, земноводных, насекомых.

Для усиления тяги и предотвращения ее перекрытия порывами ветра рекомендуется установить конец выхлопной трубы. Кроме того, он защищает от атмосферных осадков и повышает эффективность вентиляции на 15 – 20 %.

Наличие ветра является обязательным условием для нормальной работы дефлекторов. Поэтому их устанавливают как можно выше на открытом участке кровли

Существует множество типов дефлекторов. От самых простых, в виде зонтика, который можно сделать своими руками, до вращающихся флюгеров и .

Помимо поддержания низкой температуры и удаления лишней влаги, отсутствие света также влияет на сохранность продуктов в погребе. По этой причине в подвале нет окон. Об этом также стоит помнить при обустройстве электрического освещения – свет, который регулярно забывают выключить, может ускорить порчу продуктов.

Выводы и полезное видео по теме

Вариант вентиляции погреба:

Применение дефлекторов для усиления вытяжки в подвале и погребе гаража:

Дефлектор самодельный Тесты выводов:

6 , стоит отметить, что усилия и затраты, направленные на обустройство вентиляции в подвальном помещении гаража, с лихвой окупятся в будущем за сохранность продукции. Вооружившись предоставленной информацией и инструментами, всю установку можно выполнить своими руками.

Вы только собираетесь установить вентиляцию в подвале гаража или усовершенствовать существующую и у вас остались вопросы, которые мы не рассмотрели в этой статье? Задайте их нашим специалистам и другим посетителям сайта — контактная форма расположена ниже.

Как сделать вентиляцию в гараже

Каждый владелец хочет сохранить свой автомобиль в хорошем состоянии как можно дольше. Сухой, хорошо проветриваемый гараж считается редкой удачей. А если учесть, что горожане часто хранят в погребе гаража собственный урожай, то создание в нем благоприятного микроклимата становится задачей №1. Рекомендации рубрики «Вентиляция в гараже своими руками, схема, расчет и Способы вентиляции» поможет вам определиться с выбором системы вентиляции в гараже.

Организация правильной вентиляции в гараже способствует удалению образующегося конденсата, отводу выхлопных газов и ядовитых паров

Зачем нужна вентиляция в гараже

Если она обеспечена на должном уровне, можно сделать следующие:

  • Сделать воздух чище, удалив вредные примеси, связанные с работой двигателя автомобиля. Многие водители тратят значительное количество времени на ремонт своего автомобиля. Иногда в процессе работы возникает необходимость включить мотор. При работающей вытяжке выхлопные газы будут быстро удаляться из помещения.
  • Гараж часто используется не только для автомобилей. Иногда там можно хранить овощи, например. Повышение влажности воздуха может привести к их ухудшению. Решить эту проблему поможет качественная вытяжка.
  • Иногда из-за дождя или снега в помещение может попасть влага. Надлежащая вентиляция поможет удалить лишнюю влагу, попавшую внутрь.


Система принудительной вентиляции гаража Источник notperfect.ru

  • Иногда на автомобиле или на стенах может образовываться конденсат, который вреден. Регулярная подача свежего воздуха поможет предотвратить образование воздуха.
  • Влажность вредна не только для металлических деталей. В таких условиях может образоваться грибок. Она может быть на стенах или, например, на овощах, которые некоторые могут хранить в гараже.

Воздух для дыхания, отсутствие излишней влажности, регулярный приток свежего воздуха создадут в гараже не только полезный, но и приятный микроклимат.

Возможен ли гараж без вытяжки?

Гараж для автомобиля

Конечно, можно построить гараж без вентиляции, но с таким помещением в будущем будет много проблем. Большинство автолюбителей часто ставят свой автомобиль на зиму в гараж. Но представьте, если в нем нет системы вентиляции? В таком помещении сам автомобиль и детали будут подвергаться коррозии.

Кроме того, в гараже многие ремонтируют машину самостоятельно. Часто эта работа связана с использованием химических веществ, которые очень вредны для здоровья человека. Поэтому только качественная и правильно устроенная вытяжка в гаражном погребе способна вывести опасные пары из помещения и снизить риск для собственного здоровья.

Не забывайте о повышенной влажности в помещениях без вентиляции. Даже качественное отопление зимой не сможет решить эту проблему.

Как работает вентиляция

На практике можно использовать различные варианты вентиляции. Их можно условно разделить на основании того, какой принцип действия применяется в каждом конкретном случае.

Эффективность зависит от качества утепления и гидроизоляции гаража. Если стены или крыша будут пропускать влагу, вытяжка может с этим не справиться.

Естественная вентиляция

Можно попытаться решить существующую проблему с минимальными усилиями. Этот вариант самый распространенный.


Самый простой способ проветрить помещение

Смотрите также: Самые популярные проекты гаражей и других «малых форм» для частного дома.

В этом случае потребуются два вентиляционных отверстия. Один находится внизу, у самой земли. Второй под потолком. Наиболее подходящий диаметр отверстия можно получить с помощью простого расчета. Один из вариантов такого расчета предполагает, что на каждый квадратный метр площади гаража приходится 2 сантиметра диаметра трубы. То есть, если его площадь 6 кв. метров, то труба должна иметь диаметр, равный 12 сантиметрам.

Принцип действия основан на том, что температура в помещении обычно выше, чем на улице. Внутрь попадает относительно холодный воздух, который затем нагревается и выходит через отверстие в потолке. Вместо этого свежий воздух подается снаружи.

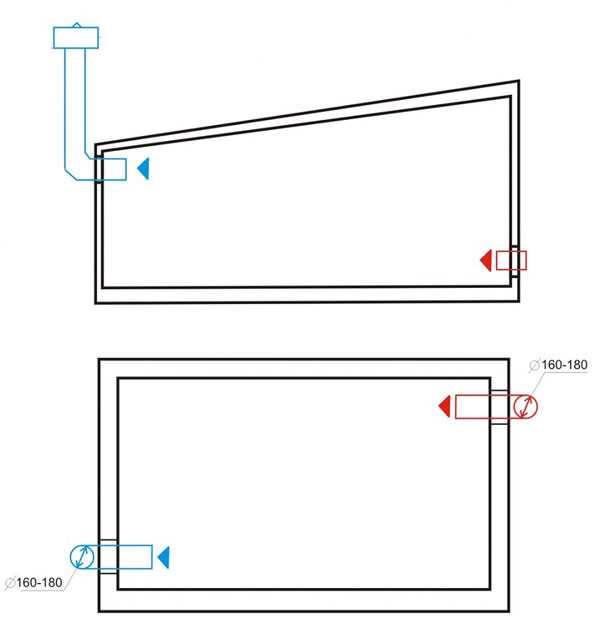

Наиболее типичные гаражи имеют длину 6 м и ширину 3 м. При этом диаметр каждого из отверстий будет 27 сантиметров.

Особенности установки:

  • Вместо одного нижнего можно использовать два, но меньшего размера. При этом их диаметр должен составлять 70% от первоначального размера.
  • Вентиляционные отверстия должны располагаться на 10–15 см выше уровня пола гаража.


Трубы монтируются к вентиляционным отверстиям Источник chipmaker.ru

  • С другой стороны делается вывод трубы под потолок. Последняя подводится вверх, и чем она выше, тем лучше будет работать вентиляция. Считается, что минимальная высота не может быть меньше полуметра.
  • Щели необходимо заделать герметиком, нижние отверстия закрыть решеткой, а верхний край трубы защитить специальным наконечником, препятствующим попаданию осадков.

Необходимо помнить, что хотя естественная вентиляция и стоит значительно дешевле, качество ее работы не всегда остается удовлетворительным. Так, например, в теплую погоду притока воздуха практически не будет.

Следует учитывать, что при выходе воздуха наружу в трубе будет образовываться конденсат. Если ничего не делать, то она будет накапливаться и стекать вниз. Чтобы этого не происходило, его необходимо регулярно снимать, для чего обычно устанавливают отдельный бак.

В связи с низкой эффективностью естественной вентиляции в гараже с подвалом есть смысл задуматься о приобретении качественного оборудования. Хотя на это уйдет больше денег, в итоге вытяжка обеспечит качественную вентиляцию в любую погоду.


Таким образом, вы можете проверить, насколько эффективна вентиляция.

Виды систем вентиляции

Вытяжка для гаража своими руками делается практически любая. При выборе вентиляционной системы нужно понимать, что каждый вариант имеет важные характеристики и свойства, поэтому нужно постараться сделать правильный выбор. На фото вы можете увидеть схему работы каждого вида, а на видео систему установки.

Естественная вентиляция

Если вы решили выбрать этот тип вентиляции, то знайте, что его можно реализовать без проблем, так как это делается по простой схеме, нужно позаботиться о наличии обычных жалюзи, которые будут устанавливаются в специальные отверстия.


Схема естественной вентиляции

Итак:

  • Дефлектор очистит помещение от загрязненного воздуха, а значит, в вашем гараже теперь будет тот микроклимат, который вам нужен.
  • Передняя стена гаража считается самым удачным местом, где можно разместить впуск, помните, что эффекта можно добиться только при правильном использовании впуска, его сечение должно быть в три раза больше дефлекторной решетки, помните этот.

Внимание: Дефлектор необходимо монтировать вертикально, а что касается его внешней части, то не забывайте, что ее обязательно нужно будет утеплить, ведь это важное условие.

  • Этот вид вентиляции считается самым простым; здесь не нужно дополнительное оборудование; вся система работает по законам физики и естественным образом..
  • В любом случае это позволит избежать многих проблем, но помните и имейте в виду, что такая система вентиляции обычно не в состоянии обеспечить требуемое качество очистка воздуха, сравнивая ее с другими вариантами вентиляции.

Принудительная вентиляция

  • Этот тип вентиляции обеспечивает принудительную циркуляцию воздуха. Многие специалисты в один голос говорят, что для гаражей этот вариант вентиляции подходит лучше всего, поэтому выбирать можно именно его. Только для принудительной циркуляции потребуется установить небольшой вентилятор, способный работать от 12 Вт.

Внимание: если двигатель не установлен, то летом, когда температура воздуха внутри и снаружи помещения одинакова, вентиляция работать не будет.

Принудительная вентиляция

Это установка, включающая вентилятор, фильтрующий элемент и нагреватель.


Схема приточной вентиляции

  • Как только воздух начинает поступать в вентиляционный канал, он моментально оказывается в приточном блоке, где и будет происходить фильтрация.
  • Затем нагретый воздух начинает поступать в воздухораспределитель.

Внимание: Такого результата можно добиться только в том случае, если на стенках приточных решеток установить воздуховод, а сделать это необходимо при строительстве смотровой ямы, о чем часто забывают многие владельцы.

  • Данная система может быть оснащена дополнительными фильтрами для очистки воздуха. Это замечательно, если вы выполняете покрасочные работы в гараже (см. раздел «Покраска автомобиля в гараже своими руками»).
  • Воздух подается в помещение по одному воздуховоду, после чего по трубам может поступать в любое помещение. Это подходит, если вам нужно поддерживать определенную температуру в подвале.

Вытяжная вентиляция

В том случае, если вы решили выбрать такую ​​вентиляцию для гаража, то вам необходимо подробно изучить ее принцип работы, чтобы точно понять, стоит это делать или нет. Ведь сегодня, действительно, многие владельцы часто выбирают именно этот тип вентиляционной системы, так как он эффективен и надежен.


Схема вытяжной вентиляции

Итак:

  • Если говорить в целом о схеме организации такой вентиляции, то следует знать, что она предполагает использование специальных вентиляторов не только осевого, но и канального типа, они применяются в сопряжение с воздуховодом, поэтому в любом случае можно будет оценить эффективную работу в большом помещении.
  • Вентилятор канальный отличается тем, что способен обеспечить равномерное распределение воздушных потоков, а это так важно.
  • Но при этом для его размещения потребуется дополнительное место, поэтому необходимо учитывать этот нюанс.
  • Если гараж находится ниже уровня земли, то в обязательном порядке нужно учитывать, что вентиляционные каналы, как правило, должны быть обработаны специальным антипиреном, его легко можно приобрести в торговых сетях.
  • Также для контроля уровня загазованности специалисты советуют использовать специальные датчики, но для их установки нужны дополнительные затраты, помните об этом. Но если вы выполняете сварочные работы в гараже, то это точно подойдет.

Вентиляция гаража под домом

Гаражи могут располагаться отдельно, а в некоторых случаях — в подвале многоквартирного дома. Тогда вентиляция погреба в гараже становится особенно важной.

При этом общие принципы остаются прежними, но схема реализации существенно отличается:

  • Впускное отверстие, если смотреть снаружи дома, по-прежнему находится у самой поверхности земли. От него начинается труба, которая проходит внутрь здания и уходит вертикально вниз. В гараже дыра находится возле пола.
  • Надлежащая вентиляция в подвальном гараже делается следующим образом. Вытяжка начинается от потолка подземного гаража и идет вертикально вверх до крыши. Считается. Что он должен возвышаться над поверхностью крыши на высоту не менее 50 сантиметров.


Выхлопная труба под потолком гаража Источник турбируем.ру

  • Внизу капота есть кран для слива конденсата, образовавшегося внутри трубы.
  • Вентиляционное устройство в подвале гаража выполнено таким образом, что наружные выходы труб должны быть закрыты от дождя или снега.
  • Внешний выход подводящего патрубка закрыт решеткой для предотвращения проникновения насекомых и мелких животных.

Недопустимо изменение диаметра трубы по ее длине.

Подготовка: схемы

Перед началом работ составляется схема или план, на котором наносятся места расположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертится схема расположения вентиляционных каналов.

Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков применяют естественную вентиляцию.


Простейшая система вентиляции (1 — движение воздуха в гараже, 2 — воздухозаборные отверстия, 3 — воздухоотвод)

Наиболее правильная схема выглядит так:

  • от пола до воздухозаборного отверстия 10 -15 см; на таком же расстоянии, только до потолка противоположной стены устроить вытяжку;
  • диаметр отверстия для выхода потока воздуха вдвое меньше диаметра входа,
  • вентиляционная труба возвышается над уровнем крыши не менее чем на 0,5 м.

Следует отметить, что схема рассчитана на гараж высотой не менее 3 м. Так как приточное и отливное отверстия должны находиться на расстоянии 2,5–3 м.


Комбинированная вентиляция

Необходимые инструменты и материалы. Расчет

Для ускорения работ инструменты и материалы, необходимые для монтажа вентиляции, готовятся заранее.

  1. Перфоратор;
  2. болгарский;
  3. Герметик и теплоизоляционный материал;
  4. Решетки и/или жалюзи для защиты отверстий от внешнего загрязнения;
  5. Воздухоотводящие трубы из металла или пластмассы сечением 100–200 мм.

Вентиляторы также необходимы, если устанавливается комбинированная система.


Без надежного вентилятора сделать комбинированную систему не получится

Рассмотрим следующие типы:

1. Вытяжной канал — доступный и простой в установке. Потребление электроэнергии не более 100 Вт. Встроенные регуляторы позволяют изменять интенсивность вентиляции. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определенном уровне влажности. Оптимальный диаметр устройства – 160 мм, более дешевый и простой вариант – 120 мм. Выбор зависит от близости к гаражу источников влаги (реки, озера, грунтовые воды).


Вентилятор вытяжной канальный

2. Центробежный (радиальный, «улитка»). Лучше всего они справляются с отводом отработанного воздуха, но они дороги и сложны в установке. Они используются в гаражах, где производится покраска автомобилей.


Центробежный вентилятор

3. Вихревой. Устройства третьего типа используются для удаления дыма при сварке или очистке форсунок.


Вихревые системы вентиляции

Оптимальным вариантом в обычном гараже на одну-две машины является вытяжной канальный вентилятор. Хорошо справляется со своими функциями, и при этом отличается невысокой стоимостью.

Нарисовав схему и подобрав инструменты, рассчитывают диаметр вентиляционных каналов. Формулы основаны на размерах гаража. Для примера возьмем комнату со сторонами 6 и 4 метра. Таким образом, площадь составляет 24 м2. Согласно требованиям и нормам, на десять квадратных метров гаража нужен воздуховод диаметром 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:

(S/a)*d, где S – площадь гаража, a – 10 м2, умножить на d – 15 см диаметра воздуховода.

Итог: диаметр вентиляционных каналов 36 см. Если выхлопных труб две, то значение уменьшается вдвое.

Что делать, если у вас металлический гараж

Многие используют гаражи, выполненные в виде металлического ящика. Для их проветривания учитывайте следующее:

  1. В них нет смотрового отверстия, поэтому нет необходимости проветривать подземную часть.
  2. Гараж выполнен из металла, поэтому влага и конденсат угрожают не только машине, но и самому гаражу.
  3. Нет отопления. Поэтому большую часть года наблюдаются резкие перепады температур, способствующие образованию конденсата.
  4. Подключение к электросети отсутствует, поэтому установить систему принудительной вентиляции не получится.

Поэтому в данном случае делают два прямоугольных отверстия, закрытых решетками в передней и задней частях гаража под крышей. Это обеспечит вентиляцию.


Решетки на вентилируемые окна

Гараж с подземной частью

Приобретая гараж, водитель обычно хочет, чтобы в нем была смотровая яма. Для этой подземной части также требуется вентиляция. Обычно при его установке основной упор делается на днище.

При этом входная труба должна выходить на пол самого гаража. Также устанавливается труба, одно отверстие которой находится на полу смотровой ямы, а другое – на полу гаража. В этом случае выпускной патрубок располагается вверху смотровой ямы.


Такое расположение вентиляционных отверстий обеспечивает равномерный приток воздуха Источник chonemuzhik.ru

Нужно ли покупать принудительную вентиляцию

Допустим, простейшая вытяжка была установлена ​​ранее. Вот признаки, по которым можно определить, довольна ли она своей работой:

  1. В комнате все время стоит спертый воздух.
  2. На стенах регулярно появляются пятна от сухого конденсата.
  3. Появился грибок или плесень.

Во-первых, вы можете предпринять шаги для повышения эффективности вытяжки. Этого можно добиться одним из следующих способов:

  1. Увеличьте диаметр вентиляционных труб.
  2. Убедитесь, что внешнее отверстие выпускной трубы находится выше, чем раньше.
  3. Возможно изготовление дополнительных входных и выходных патрубков.
  4. При наличии электрического соединения установите вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на дымоход.

Если это не поможет, есть смысл задуматься о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить ее питанием.

Установка канального вентилятора

Вытяжка в гараже может быть установлена ​​с участием канального вентилятора. Для этого необходимо 2 отверстия разного диаметра. В стене делается отверстие, в которое предварительно устанавливается пластиковая насадка. Далее в него монтируется вентилятор. Устройство соединяется с гофрированной трубой с помощью хомутов.

Рассмотрев технологию создания вытяжки в гараже, а также важность обустройства такой системы, каждый владелец такого помещения сможет выполнить всю работу качественно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
