Как сделать вытяжку в котельной частного дома: Грамотная и эффективная вентиляция в котельной в частном доме — Вентиляция и кондиционирование

Вытяжка для котла в частном доме, установка вытяжного оборудования

.

Содержание

• Котельные и система вентиляции в них
• Правила обустройства котельной
• Установка вытяжного оборудования
• Дымоходы для вентиляции котельной
• Оборудование для искусственной вентиляции котельной

Для отопления частного дома владельцы все чаще используют, не старые печи, а современные отопительные системы. Исходя из того, какое топливо используется, бывают твердотопливные (угольные), жидкостные (дизельные) и газовые системы.

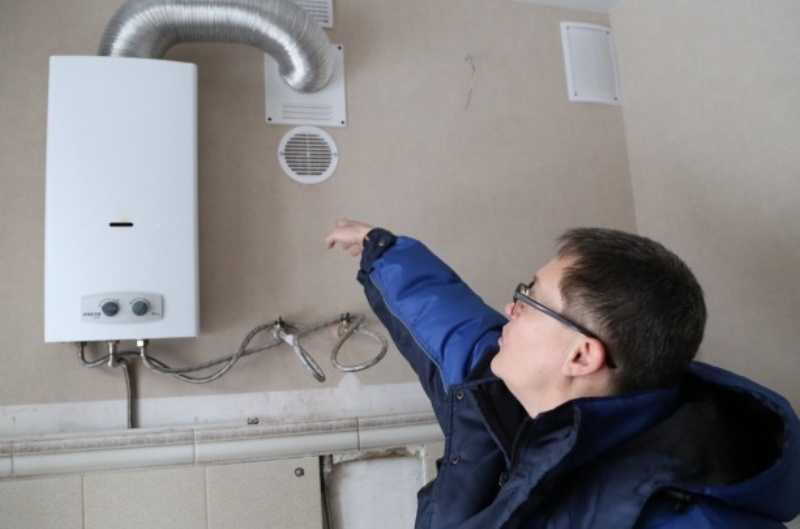

Установка вытяжки необходимо для нормального функционирования котла

Газовые котлы наиболее удобное и эффективное оборудование для автономного отопления. Котловое оборудование устанавливается в отдельных помещениях, котельных, с собственной вентиляционной системой. Циркуляция воздуха крайне важна для нормального функционирования отопления и безопасности жителей дома.

Котельные и система вентиляции в них

В основе работы системы автономного отопления лежит процесс горения.

Во время горения топливо, взаимодействуя с кислородом, превращается в углекислый газ и водяной пар. В результате этого процесса выделяется большое количество тепла. Газовые котельные обустраивают в чердачных помещениях, отдельных комнатах или в отдаленных от дома строениях. В подвалах котлы устанавливать нельзя.

Для поддержания горения в газовой котельной необходима постоянная циркуляция, обмен загрязненного углекислым газом на богатый кислородом воздух. Обеспечить это можно с помощью системы вентиляции воздуха. Воздухообмен бывает естественным и принудительным. Естественный воздухообмен обеспечивают открытые окна, щели в дверях, вытяжки с проточным механизмом, дымоходы.

Принудительный или механический воздухообмен обеспечивают вентиляторы. Вытяжной вентилятор для газового котла будет вытягивать продукты горения наружу, а приточный нагонять чистый кислород внутрь комнаты. Приточная вентиляция, вытяжка или дымоход — обязательные атрибуты котельной.

Схемы монтажа вытяжной трубы в частном доме, что необходимо для безопасности жильцов

Вентиляция необходима не только для поддержания работы котла и повышения эффективности отопления, но и для безопасности жильцов дома. В процессе сгорания топлива выделяется угарный газ. При больших концентрациях он вызывает удушье и смерть, а при малых сонливость, утомляемость и одышку. Также при работе газового котла могут возникать небольшие утечки природного газа, который тоже не безопасен для человека. Вытяжка для котла не даст грязному воздуху распространяться по другим комнатам и защитит семью от вредных воздействий.

Правила обустройства котельной

Санитарные правила прописывают требования к обустройству бытовых котельных и вентиляции в них.

1. Выход воздуховода в котельной с газовым котлом располагают вверху, на потолке.
2. На 30 сантиметров ниже отверстия для обустройства дымохода проделывают дополнительный канал. Он будет участвовать в очищении дымохода.
3. Чистый воздух должен прибывать через вентиляционное отверстие из улицы или из соседней с котельной комнаты через отверстия внизу дверей.
4. С улицы в котельную должен попадать воздух в объеме 30 квадратных сантиметров на единицу мощности котла.

Если котел работает на мощности до 30 киловатт, то обустраивать его в отдельном помещении не обязательно. Его устанавливают на кухне, когда:

• площадь помещения больше 15 квадратных метров;
• потолок находятся на высоте больше 2 метров;
• окна легко открываются и снабжены форточкой;
• внизу двери просверлены отверстия для притока воздуха из прилежащего помещения.

Отопительный котел большой мощности устанавливается с котельной

Отопительный котел большой мощности обязательно требует наличия котельной. Стены в котельной частного дома должны быть выполнены из негорючих материалов. Оборудование устанавливается на расстоянии больше 10 сантиметров от стены.

Установка вытяжного оборудования

Для вентиляции в помещении с газовым котлом удобнее всего использовать естественную тягу. Диаметр вентиляционного отверстия составляет от 15 до 25 сантиметров, в зависимости от мощности котла. В продушину вставляют пластиковую трубку небольшого размера. Внутреннее отверстие трубки оборудуют обратным клапаном. Он препятствует вытягиванию чистого воздуха обратно на улицу. Снаружи дома отверстие прикрывается сеткой, предохраняющей вентиляционный канал от засорения.

Установка вытяжки проходит точно также. Выходная часть вытяжной трубы закрывается конусом, чтобы защитить внутреннее пространство от мусора и осадков. Вытяжка устанавливается прямо над котлом, а приточный вентиляционный канал за отсеком с топливом. Вытяжка для котельных в доме должна быть сделана из термостойкого материала, который выдерживает резкие перепады температур. Корпус вытяжки должен быть устойчив к действию газа, серы, золы и ржавчины.

Систему вентиляции, основанную на естественной тяге, легко обустроить своими руками. Но она имеет один существенный минус. По санитарным нормам воздух в помещении с газовым котлом должен обновляться полностью три раза в один час. Настроить и проконтролировать природную тяговую вентиляцию нельзя. Циркуляция газов находится в прямой зависимости от времени года и направления ветра.

Дымоходы для вентиляции котельной

Принцип работы дымохода также основан на тяге. По дымоходу углекислый и угарный газы, пар, зола и другие побочные окисленные продукты выходят в атмосферу. В бытовых условиях используют вертикальные и горизонтальные дымоходы. Бытовые дымовые трубы имеют цилиндрическую форму и изготовлены чаще всего из нержавеющей стали. Дымоход часто строят своими руками из камня, кирпича или бетона. Дымоходная вентиляция должна соответствовать санитарным нормам.

1. Дымоход делают полностью герметичным, дым и газы не должны пропускаться внутрь котельной. Чтобы обеспечить это, трубы дымоходов штукатурят. Делают это обычно своими руками.
2. Дымоход должен возвышаться на 2-5 метров над козырьком крыши дома, чтобы обеспечивать нормальную тягу.
3. Диаметр дымохода котла должен быть немного меньше вентиляционного вытяжного дымохода.
4. Размер сечения трубы дымохода всегда указывают в технических характеристиках котла.
5. Дымоходный воздуховод не должен иметь больше трех изогнутых участков.

Дымоход для газового котла требует периодической очистки

Недостаток дымоходов в том, что они требуют периодической чистки. Дымоходные трубы регулярно забиваются сажей и копотью. Проверку и чистку труб проводят по правилам до начала отопительного сезона, когда они не функционируют.

Оборудование для искусственной вентиляции котельной

Бывают случаи, когда природную вентиляцию в помещении с газовым котлом устроить невозможно. В таких случаях на помощь приходит система принудительного механического воздухообмена. Для вытягивания загрязненного воздуха и подачи в комнату чистого служат вентиляторы. Чаще всего для бытовых нужд используют агрегаты, встраиваемые в вентиляционный канал. Их называют канальными. Дольше всего прослужат модели закрытые в корпусах из меди и алюминия. Эти материалы стойки к высокой температуре.

Для экономии часто устанавливают оборудование, предназначенное только для удаления или притока воздуха.

Но для обеспечения большей безопасности лучше установить полную систему механической циркуляции.

Вытяжной вентилятор для газового котла выбирают в зависимости от возможностей самого котла, количества сгибаний и длины воздуховода. Нужно подбирать вентилятор с запасом мощности.

Самый главный плюс механической системы вентиляции в котельном помещении – возможность автоматического контроля. Когда котел включается в работу, датчики запускают вентиляторы. После выключения котла, вентиляторы еще какое-то время циркулируют воздух, а потом автоматически выключаются. Установку вентиляционного оборудования часто производят самостоятельно, но лучше воспользоваться помощью строителей, ведь устройства достаточно тяжелые.

Свой дом нуждается в качественном автономном отоплении. Правильное обустройство вентиляции обеспечит высокую производительность, безопасность и долгую службу отопительных котлов.

Вентиляция в котельной частного дома: виды, требования, расчет

Каталог Теплый пол ИК обогреватели Греющий кабель Кондиционеры Обогрев кровли Обогрев труб Обогрев дорог Терморегуляторы Тепловые пушки Конвекторы Водонагреватели Тепловые завесы Масляные обогреватели Биокондиционеры ИК сушилки Вентиляторы Мойки воздуха Увлажнители воздуха Электрокамины Умывальники Защита от протечек Люки-невидимки Прочее Благодарности Сертификаты

При использовании любого котлового оборудования, происходит сжигание топлива, будь то газ, твердые или жидкие виды топлива, а, как известно, при горении поглощается кислород. Благодаря этому процессу, котел всасывает большое количество воздуха, подобно пылесосу. Поэтому вентиляция в котельной является необходимой и важнейшей конструкцией. Вентиляцию необходимо, прежде всего, правильно спроектировать, произвести расчеты, чтобы не подвергать проживающих в частном доме воздействию угарных газов. Она позволяет предотвращать обратную тягу, не позволяя распространяться угарному газу по дому. Существуют разные способы циркуляции воздуха в котельной, они зависят от вида котла и используемого топлива. Приток воздуха в помещении должен быть трехкратным. Основные требования Существуют общие требования для вентиляции, которые приведены в СНБ 4.03.01-98: Помещение котельной должно быть связанно со всей вентиляционной системой дома, а на потолке помещения должен быть выход вентиляционного канала; Два канала пробиваются в стене для дымохода. Где один, собственно, для самого дымохода, а второй, который должен быть ниже и не менее 25 см, для очистки дымохода; Подача воздуха может идти как с улицы, так и через решетку двери котельной; Приточные отверстия должны быть не менее 8 см² на 1 кВт котловой мощности, если тяга воздуха происходит снаружи, и 30 см² на 1 кВт, если приток воздуха идет изнутри. Необходимую площадь поможет рассчитать документация к котловому оборудованию. Естественная и принудительная вентиляции Вентиляция котельной может быть достаточно простой в исполнении. В стене, напротив котла, проделывается канал, диаметром не менее 15 см, затем труба вентиляции монтируется в отверстие и укомплектовывается задвижкой и сеткой. Таким образом, получится естественная вентиляция, которая будет работать всегда, не завися от источников энергии, либо каких-то действий человека. Но в силу своей простоты такая система не позволит контролировать приток и отток воздуха и, в основном, зависит от погодных условий. Схема естественной вентиляции котельной Также следует оборудовать отверстие или форточку внизу двери или стены в другое помещение согласно размерам, приведенным в требованиях. Но направлять поток воздуха напрямую к котлу категорически запрещено! Это запрещено требованиями и несопоставимо со здравым смыслом. Принудительную систему вентиляции следует устанавливать как дополнительную к естественной, так и как основную. Корпус такой системы изготавливается из алюминия или меди, что предотвращает образование искр при функционировании оборудования. Если требуется вентиляция в газовой или дизельной котельной, то вентиляторы должны быть защищены от возгораний и взрывов. Чтобы уменьшить потребление энергии, следует подключить систему к котлу, тогда включение и выключение вентиляторов будут происходить только при работе котла. Также можно установить принудительную циркуляцию воздуха в котельной. По всем расчетам это позволит сэкономить. Климатические вентиляционные системы В котельной частного дома, вентиляция может осуществляться посредством, так называемых, умных климатических систем. Они автоматически изменяют микроклимат в помещении при необходимости. В основном такие системы содержат в своей конструкции калорифер, фильтры и вентиляторы. Более дорогая, но совершенная система — это приточно-моноблочная. Корпус ее не громоздкий и выполнен из звукоизоляционных материалов. Поэтому может устанавливаться в любом помещении. Другая популярная система — приточно-вытяжная. Она работает за счет механического притока и вытяжки, поддерживает нужную температуру круглый год. Имеет конденсаторно-компрессорное оборудование и секцию охлаждения. Эта система имеет большие габариты и обладает большим уровнем шума. Поэтому рекомендуется использовать ее преимущественно в подвальных помещениях. Вентиляция газовой котельной При эксплуатировании напольного газового котла оборудование естественной тяги не требуется. Достаточно вентилятора в дымоходе. По конструкции данный дымоход должен быть двойным, то есть труба в трубе. Он называется коаксиальным. По внешнему кольцу подводится воздух снаружи. По расчетам, это увеличит КПД, так как продукты сгорания подогревают подаваемый воздух. Схема принудительной вентиляции котельной Из-за того, что такая котельная производит много шума и дополнительно оборудована вентилятором, ее рекомендуется устанавливать в подвальном помещении частного дома. Расчет вентиляции Для котельного помещения в частном доме необходимо составить грамотный профессиональный расчет многих параметров. В схеме необходимо отразить место для установки оборудования и план помещения. Нужно знать характеристики оборудования заранее. Параметры помещения, которые потребуются: Объем помещения; Зависимость высоты потолка от коэффициента увеличения кратности обмена воздуха; Скорость подачи воздуха. Не менее 1 м/с; Эти характеристики потребуются для расчета нужного диаметра трубы. Таблица расчета необходимого диаметра трубы По данным характеристикам производится расчет приточного отверстия и канал удаления воздуха. И все же установка вентиляции в котельной частного дома представляется непростой задачей. Во избежание ошибок, расчеты следует доверить инженеру. Естественную вентиляцию котельной дома можно сделать самому, а вот остальные виды систем лучше доверять специалистам. Вентиляционные системы котельной частного дома являются необходимой мерой по защите жизни и здоровья людей, проживающих в доме. Они предотвращают попадание переработанного воздуха в другие помещения дома, обеспечивают пожаро- и взрывобезопасность.

из чего сделать потолок, пол и стены из

Для повышения комфортности проживания в частном доме его можно эффективно отапливать автономными системами отопления. С их помощью можно регулировать внутреннюю температуру, создавая благоприятный микроклимат. Существует несколько видов котлов и видов топлива, но вне зависимости от выбранного варианта необходимо правильно оборудовать помещение оборудованием. Отделка котельной в частном доме влияет на функциональность и безопасность технического помещения.

Содержание

1. Требования к помещению
2. Чем можно обшить котельную изнутри
3. Стены
4. Полы
5. Потолок
6. Подготовительные работы 9000 8
7. Интерьер котельной

Требования к помещению

Котел помещение должно быть оборудовано форточкой или окном с открывающейся фрамугой.

Отделочные работы в котельной в доме выполняются с соблюдением нормативных требований к помещениям, в которых установлен котел:

• площадь котельной не менее 8 м2;
• высота стен помещения должна быть не менее 2,5 м;
• одна котельная может быть рассчитана на один или два котла;
• в котельной должна быть установлена ​​вытяжка;
• противопожарная дверь должна быть шириной не менее 800 мм и открываться наружу;
• пол выложен плиткой или зашит стальными листами;

• для котельной с электрооборудованием должно быть предусмотрено заземление;
• отделка выполняется огнеупорными материалами — цементной штукатуркой или плиткой;
• помещение должно быть оборудовано окном с открывающейся фрамугой или окном;
• помещения с газовым, топливным или комбинированным котлом оборудованы дымоходом;
• расстояние между котлом и стеной должно быть не менее 100 мм;
• ко всем узлам отопительного оборудования должен быть обеспечен свободный доступ;
• если к жилому дому пристроено техническое помещение, из него должны вести две противопожарные двери — одна в дом, другая на улицу.

Недопустимо хранение легковоспламеняющихся и легковоспламеняющихся веществ и материалов на территории котельной, а также ненужных предметов, не влияющих на функциональность помещения. Проходы и пространство вокруг оборудования должны быть свободны.

Чем можно обшить котельную изнутри

Для стен из бетона, газобетона или кирпича выбрать штукатурку или водоэмульсионную краску

Перед тем, как решить, какими должны быть стены в котельной, и чем их отделать в частном доме необходимо ознакомиться с техническими характеристиками строительных материалов по их огнестойкости. Выбирая лучший способ отделки блочных стен в маленькой котельной в загородном доме, важно помнить, что дизайн котельной не является определяющим фактором при выборе материала – на первый план выходит его практичность. Для стен из газобетона, бетона или кирпича выбирают штукатурку или водоэмульсионную краску. В качестве декоративной отделки используется плитка или металлические панели.

Обшить стены котельной в частном деревянном доме необходимо с учетом низкой огнестойкости древесины и необходимости ее тщательной защиты от возгорания. Перед отделкой древесину необходимо обработать антипиренами, даже если пиломатериал изначально прошел подобную пропитку на этапе изготовления.

Стены

Перед оштукатуриванием стен необходимо нанести грунтовку

При выборе способа отделки стен лучше ориентироваться на удобный в работе материал. Штукатурка позволяет решить несколько вопросов со стразами:

• быстро отремонтировать помещение;
• выровнять стены;
• создают монолитный огнеупорный слой, обладающий высокими прочностными и теплоизоляционными свойствами.

Штукатурка может использоваться как подготовительная основа под отделку или как декоративное финишное покрытие. Во втором случае можно использовать краску или декоративную штукатурку, наносимую поверх стартового ровного слоя. Штукатурка наносится по маякам – металлическим направляющим, прикрепленным к стене.

Состав набрасывается между маяками, а затем растягивается с помощью правила. Прежде чем приступить к отделке стен штукатуркой, поверхность обеспыливают грунтовкой – состав закупоривает поры основания и снижает расход материала.

Плитка в небольшой котельной в частном деревянном или блочном доме – лучший вариант для получения огнеупорного покрытия и украшения интерьера помещения. Укладывается на ровные оштукатуренные стены.

Перед отделкой поверхности стен листовым металлом их обрабатывают защитными пропитками и при необходимости утепляют. Между направляющими обрешетки укладывается утеплитель, к которому впоследствии крепится обшивка.

Полы

Керамогранит и керамическая плитка – самые экологичные материалы

Пол в котельной в процессе эксплуатации подвергается серьезным нагрузкам, поэтому его рекомендуется отделывать керамической плиткой или керамогранитом. Это самые износостойкие, прочные и огнестойкие материалы.

Напольная плитка для котельной в частном доме подбирается с учетом технических характеристик. Цвет и рисунок не так важны, хотя современные производители предлагают широкий выбор цветов и фактур. Чтобы за полом было легче ухаживать, и он сохранял привлекательный внешний вид на долгие годы, желательно выбирать плитку большого формата. Чем меньше швов, тем более прочным и долговечным будет покрытие.

Потолок

Подготовка потолка к утеплению

Несмотря на то, что помещение не жилое, все его поверхности должны выглядеть привлекательно. Для потолка рекомендуется выбирать подвесную гипсокартонную систему, позволяющую прокладывать коммуникации и утеплитель между потолком и гипсокартонными листами.

Установка такой конструкции занимает немного времени:

1. К потолку крепится металлический каркас из профилей.
2. Проложена изоляция и проводка для светильников.
3. Шов гипсокартона с помощью саморезов.
4. Отверстия под точечные светильники вырезаются специальной насадкой на дрель и удаляются провода.
5. Затем нужно зашпаклевать шляпки винтов и стыки.

Гипсокартон – негорючий материал, поэтому идеально подходит для котельной. После шпаклевки и шлифовки гипсокартон можно покрыть декоративной штукатуркой механическим способом или покрасить потолок водоэмульсионной краской.

Подготовительные работы

Сухая стяжка пола

Для установки оборудования необходим ровный фундамент. Поэтому в первую очередь вам нужно будет выровнять пол. Способов много, выбор зависит от конструкции и материала здания, а также от желаемой скорости работы:

• Традиционная мокрая стяжка дает идеально ровное основание, но сохнет в течение 28 дней. Если стяжка была предварительно залита, ее можно выровнять самовыравнивающимися строительными смесями.

• Более быстрый способ выравнивания пола – полусухая стяжка. Выполняется также по маякам, но рабочий раствор не жидкий, а в виде влажной цементно-песчаной смеси, которую разравнивают по правилу.
• Быстрый и «чистый» метод – сухая стяжка пола. Между маяками насыпается керамзит. Сверху монтируются листы гипсоволокна, которые сверху зашиваются фанерой.

Для выравнивания стен используйте штукатурку, гипсокартон или доски ЦСП.

Интерьер котельной

Интерьер котельной должен быть в первую очередь функциональным. При его разработке важно продумать каждую мелочь. Продумайте расположение оконных и дверных проемов, розеток и выключателей. Выберите светлую цветовую гамму, чтобы сделать комнату уютной. Важно продумать освещение – оно должно быть интенсивным и равномерным.

В зависимости от площади помещения можно предусмотреть зону хранения в виде стеллажей. Мебель должна быть металлической. Целесообразно выделить место для огнетушителя на случай непредвиденной пожарной опасности.
