Как сделать вытяжку в ванной: Вытяжка в ванную комнату: устраняем избыточную влажность

системы и их устройство, вентиляторы, инструкция по выбору и установке

Содержание:

• Естественная вентиляция
• Принудительная вентиляция
• Устройство вытяжки
• Вентилятор для ванной
• Критерии выбора вытяжки
• Монтаж вытяжки в ванной комнате
• Подключение устройства

Все мы хотим, чтобы в нашем доме было уютно и комфортно жить. При этом во внимание берутся все комнаты в доме. Особое внимание заслуживают помещения с повышенной влажностью воздуха, такие как ванна. Именно там ремонт приходится проводить чаще всего. Для того чтобы отдалить этот момент, в ванной комнате необходимо установить вытяжку и провести вентиляцию. Тогда воздух будет свободно циркулировать, и обновляться более интенсивно. Но, конечно вытяжка в ванной должна отличаться от вытяжки, скажем, в кухне. Поэтому очень важно определиться, какое именно устройство вам нужно.

Естественная вентиляция

Такая вентиляция должна быть заложена еще во время строительства здания. Она представляет собой систему каналов и ходов, подведенных к каждой квартире. Короб естественной вентиляции проходит сквозь весь многоквартирный дом вертикально и выходит на чердак. Происходит перепад давлений, за счет чего из ванной вытягивается лишняя влага.

Вытяжка для ванной комнаты

Как сделать вытяжку в ванной, чтобы она работала на принципе природной вентиляции воздуха? Для того чтобы подключиться к такому каналу, нужно просто пробурить отверстие в стене на должном уровне. Если же канал представлен трубой, то необходимо осуществить врезку и вмонтировать тройник, который подводят в ванную комнату. Обязательным этапом является установка специальных решеток, которые будут закрывать отверстие вентиляции. Они не только украсят вход в вентиляционную отдушину, но и защитят канал от попадания туда различного мусора, мелких животных, насекомых и пыли.

к содержанию ↑

Принудительная вентиляция

Целесообразно ли использование принудительной вентиляции в ванной, если там есть естественная вытяжка? Принудительная вытяжка необходима, если:

• Вышла из строя система естественной вентиляции, и ее нельзя настроить заново;
• В ванной имеются дополнительные устройства, которые вырабатывают пар и тепло, такие, например, как парогенератор.

В случае с дополнительными устройствами, природная вентиляция просто не справится с избыточной влажностью и теплом в помещении. Для осуществления принудительной вентиляции устанавливается специальная вытяжка для ванной. Она может иметь различную конфигурацию и размеры, но действует по одному и тому же принципу. Конструкция включает вытяжной вентилятор с электроприводом и устройство отвода воздуха. В целях экономии такое оборудование зачастую подключают к выключателю. Тогда, оно будет работать только в то время, когда включен свет в ванной.

Встраиваемая вытяжка в ванную комнату

к содержанию ↑

Устройство вытяжки

Конструкция вытяжки для ванной комнаты довольно проста. Обычно она имеет воздуховод, который соединен со стояком дома, и вентилятором. Практически всегда такое устройство функционирует по принципу приточно-вытяжной тяги. Если второго канала вдруг не окажется, это не страшно, приток чистого воздуха можно обеспечить простыми проветриваниями помещения. Поэтому канал, который должен отводить воздух, иногда используется, как приточный.

Если так происходит, то, скорее всего, вентиляционный канал частично или полностью забился. Эта ситуация особенно характерна для многоквартирных домов и очень редка для частных домов. Именно эта проблема заставляет жителей многоэтажек снабжать свою ванную системой вентиляции принудительного типа.

Теперь следует отдельно остановиться на главном устройстве для вытяжения воздуха и проветривания помещения ванной – на вентиляторе.

к содержанию ↑

Вентилятор для ванной

Стандартное устройство вытяжения воздуха – это вентилятор для вытяжки в ванной, работающий на электричестве, обычно он помещен в корпус наподобие трубы. Для того чтобы включить его, используют встроенный, либо отдельный выключатель, чаще совмещенный с выключателем ванной комнаты.

Потолочная вытяжка в ванной

На самом деле это не очень правильно, потому что воздух в комнате будет очищаться только тогда, когда в ней находится человек. А за этот короткий промежуток времени влага не успевает уйти по воздуховоду. Поэтому лучше, если выключатель будет отдельным.

Как вариант можно использовать автоматические вытяжки, которые работают при помощи электроники. Включаются они либо от таймера, либо от датчика. Первые включаются от клавиши, другие – начинают работать от датчика наличия влаги в комнате. Когда ее значение достигает критической отметки, датчик срабатывает и вытяжка включается. А когда воздух становится суше, система сама выключается. Таким образом, подобное оборудование не требуют человеческого вмешательства.

И тот и другой тип вытяжки может иметь дополнительные функции. Многие модели оснащают обратными клапанами. Их основное предназначение – не давать воздуху проходить обратно. Это очень удобно, по вентиляционному каналу от соседей может поступать кухонный запах. Для частных домов вытяжка в ванной может быть снабжена диффузором, который регулирует отток воздуха из ванной.

к содержанию ↑

Критерии выбора вытяжки

Вначале необходимо определить, для какого объема воздуха нужна вытяжка. Чтобы не делать точных расчетов, просто учтите, что объем воздуха, который проходит сквозь вытяжку, зависит от диаметра входного отверстия вытяжки. Оптимальным вариантом для хрущевки будет вытяжка диаметром 80 см, а для более просторных помещений – 100-120 см.

Особое внимание следует обращать на то, насколько защищен от влаги вытяжной вентилятор, электричество и вода несовместимы. Поэтому лучше всего приобрести вытяжку именно для ванной комнаты.

Одним из важных критериев выбора вытяжки является уровень ее шума. Если вентилятор качественный, то должно быть слышно только шум от движения воздушного потока в трубе корпуса.

Поинтересуйтесь надежностью фирмы-производителя, вытяжка должна прослужить как можно дольше. В документации к вентилятору должна быть гарантия. Если она не превышает одного года, то не стоит приобретать такой прибор.

к содержанию ↑

Монтаж вытяжки в ванной комнате

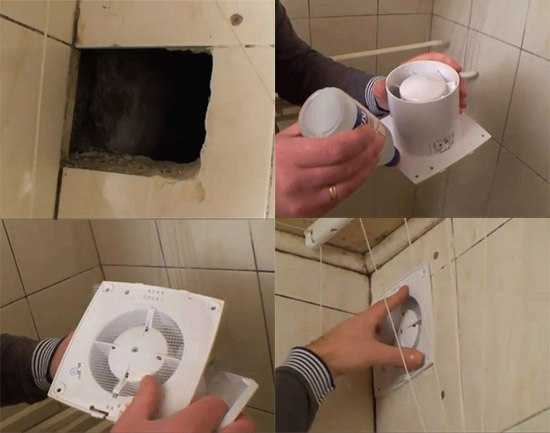

Существуют два основных способа установки вытяжного устройства в ванной. Один из них обычно подробно указан в инструкции к приобретаемому вентилятору, а другой разработали на практике домашние умельцы. Оба метода довольно легко осуществить своими руками.

Итак, для того чтобы установить вентилятор в отдушину способом, предусмотренным профессионалами, проделайте следующую последовательность действий:

1. Снимите с вентилятора крышку, под ней окажутся четыре отверстия в углах. Это было предусмотрено производителями.
2. В кафельной плитке сверлят отверстия, в которые будут вставляться саморезы для крепления устройства. Такие действия могут привести к расколу плитки. В этом состоит недостаток официального метода.

Вытяжная вентиляция в ванной комнате

В народе также знают, как установить вытяжку в ванной. Этот метод предусматривает монтаж более простым и в то же время надежным способом. Прибор просто приклеивают к кафелю при помощи силиконового герметика. Это очень практично. Ничего не нужно сверлить, плитка в ванной останется целой. Отверстия, которые были предусмотрены для крепления, необходимо заделать силиконом. А сам вентилятор просто вставляют в воздухопровод.

Если вдруг вытяжку необходимо будет демонтировать, то нужно просто срезать силикон. Между вентилятором и поверхностью кафельной плитки вставляют лезвие монтажного ножа.

к содержанию ↑

Подключение устройства

Но если с установкой вентилятора обычно не возникает проблем, то его подключение к сети электропитания может вызвать затруднения. Те, кто не особо хорошо ладит с электричеством, обычно не знают, как подключить вентилятор.

Для того чтобы включить вентилятор в сеть, нужно от распределительной коробки проложить провод в отверстие вентиляции. Таким образом, разрывается фаза в этой паре проводов. Теперь в этом месте можно установить выключатель. Если вытяжка работает на автомате, то работа еще больше упрощается. Требуется только протянуть пару проводов.

Если вы решили, что вытяжка в потолке – это ваш вариант, то придется дополнительно решить проблему с подводом вентиляционного канала к тому месту, где вы хотите видеть вытяжку. А затем еще нужно будет проделать отверстие в потолке для вывода вентилятора. Это потребует гораздо больше усилий, чем, если бы вы монтировали вытяжку на том месте, которое было заложено изначально при строительстве.

Как видно, установка вытяжного устройства в ванной комнате не вызывает особых сложностей и с ней смогут справиться даже люди, далекие от техники и работ с электрикой. Установленная самостоятельно вытяжка в ванной комнате спасет бытовую технику, мебель и отделку от порчи, а также обеспечит приток свежего чистого воздуха в этом важном помещении.

Как сделать вентиляцию в ванной: расчет и монтаж

Правильно спроектированная и работающая система вентиляции в любом помещении является важным элементом от которого зависит чистота и свежесть воздуха. В ванной комнате проблема вентиляции стоит особо остро из-за повышенного уровня влажности и специфического климата.

СОДЕРЖАНИЕ

• 1 Зачем вообще нужна вентиляция в ванной
• 2 Устройство и схема вентиляции в ванной
• 3 Расчет мощности
  • • 3. 0.1 Пример расчета мощности вентиляции для ванной комнаты стандартных размеров:
• 4 Установка и подключение
  • • 4.0.1 Установка и монтаж вентилятора в ванной комнате осуществляется в следующем порядке
    • 4.0.2 Популярные схемы подключения электрических вентиляторов в ванной комнате
• 5 Проблемы с вентиляцией
• 6 Вывод

Зачем вообще нужна вентиляция в ванной

Без качественной и мощной вентиляционной системы влага будет оседать на стены, потолок, зеркало, стиральную машину и остальные аксессуары в ванной. Со временем это приведет к образованию плесени, грибка, отслоению и разрушению отделочных материалов. При неработающей вытяжке недавно сделанный ремонт придет в полную негодность за 1-2 месяца.

Важно! Проектирование и планировку возведения системы вентиляции следует производить до начала ремонта, либо на его начальных стадиях. Только в этом случае можно качественно спрятать вытяжные короба и произвести аккуратную установку.

Чтобы понимать важность и суть работы вентиляции необходимо знать принцип ее устройства и работы. Во всех многоэтажных домах городской постройки используется естественная, или как ее еще называют пассивная вентиляция. В зависимости от планировки каждый подъезд имеет 1 либо 2 вентиляционные шахты, которые начинаются с подвального помещения и заканчивающиеся выходом на крыше дома. С каждой квартиры находится несколько отводящих желобов (ванная, туалет, кухня) в эти шахты. Благодаря приоткрытым окнам создается направленный поток воздуха, который вытягивается из всех квартир и выводиться через вентиляционную трубу на крыше дома. Таким образом происходит постоянная пассивная циркуляция и приток свежего воздуха из улицы.

В большинстве случаях в ванной комнате достаточно стандартной вентиляции, и установка дополнительной активной не требуется. Но бывают случаи когда вентиляционная шахта загрязнена, сосед сверху в процессе ремонта изменил ее конфигурацию, вследствие чего вытяжка стала работать слабо либо вообще перестала. Тогда необходимо в обязательном порядке устранять возникшую причину отказа.

Устройство и схема вентиляции в ванной

Перед началом проектирования и установки вентиляции в ванной комнате необходимо проверить работу штатной, заложенной по проекту дома систему пассивной вентиляции. Вполне возможно уровня ее мощности будет достаточно и отпадет необходимость в монтаже дополнительной.

Проверить работу вентиляции в ванной комнате можно двумя простыми способами:

• Первый способ заключается в проверке силы вытяжки при помощи салфетки либо листка бумаги. Перед началом проверки необходимо полностью открыть дверь ванной комнаты, после чего поднести салфетку либо лист бумаги к вентиляционному выходу. Если бумага плотно прилипнет к сетке, то вентиляция работает хорошо и вероятнее всего установка дополнительной активной не будет иметь большого смысла;
• Второй метод проверки осуществляется при помощи зажженной спички, свечи либо зажигалки. Поднеся огонек пламени к вентиляционному выходу необходимо понаблюдать за его движением. Мелкое дрожание — вентиляция засорена либо слабо работает по какой либо другой причине. Пламя наклонилось до угла 30 градусов либо менее — сила и мощность вытяжки недостаточна для ванной комнаты, потребуется установка активной системы. Пламя наклонилось 45 либо более градусов — вентиляция работает правильно и не требует дополнительного вмешательства.

Важно! Способы проверки работы вентиляции при помощи салфетки и свечи не дают точных данных и являются приблизительными. На основании полученных результатов измерения этими способами можно делать только предположительные варианты решения проблем с вентиляцией. Для получения точных результатов и расчета требуемой мощности необходимо пригласить специалистов, которые произведут аэродинамические замеры при помощи специальных устройств.

Устройство и схема вентиляции ванной комнаты не отличается от традиционной и заключается в формировании вытяжного потока воздуха проходящего сквозь помещение.

Благодаря конструкции вентиляционной шахты создается вытяжное усилие, которое всасывает воздух заходящий из приоткрытых окон и дверей.

Совет! При хорошей герметизации двери ванной комнаты естественная вентиляция может полностью перестать работать в тех случаях когда дверь плотно закрыта. Поэтому после принятия ванны необходимо на некоторое время оставлять дверь приоткрытой.

Расчет мощности

Для правильного выбора активной вентиляции необходимо обязательно произвести расчет требуемой мощности, которая зависит от площади ванной комнаты и частоты ее использования.

Расчет осуществляется по следующей формуле: M = V* (5…10), где M — это рассчитываемая производительность и мощность вентиляционной системы требуемая для обеспечения достаточного уровня воздухообмена. V — общий объем площади ванной комнаты измеряемый в метрах. (5…10) — поправочный коэффициент, зависящий от количества человек в семье и частоте использования ванной.

Пример расчета мощности вентиляции для ванной комнаты стандартных размеров:

• Имеется ванная комната площадью 1,8 х 1,3 х 2,5 метра. Необходимо рассчитать требуемую производительность вытяжки. Для этого рассчитываем общую площадь помещения путем умножения всех размеров: 1,8*1,3*2,5=2,85 кубических метра. После этого полученное значение необходимо умножить на поправочный коэффициент от 5 до 10, возьмем средний для семьи их 4х человек -7. Считаем 5,85*7=40,95 соответственно для данной ванной комнаты расчетная потребительская мощность вытяжки должна быть не менее 40,95 кубометров.

По приведенному выше примеру можно рассчитать необходимую производительность вентиляции для ванной комнаты любого размера. Исходя из полученного результата можно выбирать электрическую вытяжку не опасаясь ошибиться и сделать неправильный выбор.

Совет! Рекомендуется выбирать вытяжку с запасом мощности как минимум 15%, это позволит избежать работы на максимальных оборотах и продлит ее срок службы.

Учитывая большую влажность и возможное попадание капель воды на поверхность электрической вытяжной системы, необходимо очень ответственно подойти к вопросам влагозащищенности и безопасности. При покупке стоит выбирать только вытяжки предназначенные для использования в ванной комнате и имеющие повышенный уровень влагозащиты. На коробке в обязательно порядке должна стаять пиктограмма с изображением символов IP и цифирного значения. Цифры указывают на уровень защиты от влаги и способность работать вблизи источников воды.

Важно! Ни в коем случае нельзя устанавливать обыкновенную вытяжку без защиты от воды. Это может привести к короткому замыканию и поражению электрическим током.

При подборе вытяжки необходимо особое внимание обратить на тип и размер лопастей вентилятора. Существует 2 распространенных типа вентиляторов: турбинный и классический. Турбинный вентилятор имеет большую мощность и обеспечивает хорошую вытяжную силу при малых размерах, при этом производит много шума при работе.

Классический представляет собой лопастное колесо, применяется в большинстве случаев, уровень шума зависит от частоты вращения и диаметра вентилятора.

Установка и подключение

Установка и монтаж вентилятора в ванной комнате осуществляется в следующем порядке

• Место расположения. Выбор места расположения вентилятора является одним из важнейших этапов монтажа, от правильности его выбора будет зависеть общая эффективность и качество работы всей системы. Самым лучшим местом для установки вентиляции в ванной является расположении напротив двери. Благодаря такому способу расположения воздухообмен происходит наиболее эффективным способом. Приток нового воздуха осуществляется из под двери, проходит через всю ванную и вытягивается в противоположной стене сверху. При невозможности монтажа напротив двери допускается установка вентиляции в верхней части боковой стены. В этом случае процесс воздухообмена будет проходить не так эффективно и потребуется увеличение мощности вентилятора;
• Шумоизоляция.
  В настоящее время проблема шума создаваемого работающим вентилятором все еще актуальна, полностью ее решить не удалось. Для уменьшения его уровня в процессе выбора вентилятора и его установки нужно соблюдать 3 правила. При выборе вентилятора отдать предпочтение модели с уровнем шума менее 65 децибел (всегда указано на упаковке). Перед установкой, на верхнюю часть вентиляционной шахты необходимо прикрепить кусок плотной звукозащитной ткани, это уменьшит шум от проходящего потока воздуха. После окончания установки вентиляционной декоративной сетки необходимо обработать весь ее периметр жидким герметиком на силиконовой основе;
• Монтаж. Монтаж осуществляется в соответствии со схемой и инструкцией к конкретной модели вытяжки. Чаще всего весь процесс заключается в очистке вентиляционной шахты с последующим креплением вентилятора на жидкие гвозди либо шурупы.

Популярные схемы подключения электрических вентиляторов в ванной комнате

• Прямое подключение. Подключение вентилятора осуществляется напрямую с освещением. В результате чего вентиляция начинает работать после включения освещения и отключается так-же вместе с ним. Такой способ подключения прост, не требует дополнительных расходов и особых навыков. При этом имеет один большой недостаток, после принятия ванны и выключения освещения прекращается принудительная вентиляция и остаточная влажность уходит очень медленно;
• Реле с таймером. Более прогрессивный и рациональный способ подключения. Суть метода заключается в подключении вентилятора на отдельные клеммы через специальное реле с таймером времени. В зависимости от площади ванной комнаты и уровня влажности после принятия ванны устанавливается таймер на требуемое время, после отсчета которого осуществляется автоматическое отключение вентиляции. Этот способ позволяет эффективно и максимально продуктивно осуществлять проветривание при этом экономно расходует электроэнергию;
• Автоматический датчик определения влажности. Данный вид подключения появился совсем недавно и является самым прогрессивным и актуальным. Вместе с вентилятором поставляется специальный датчик автоматически определяющий уровень влажности воздуха. В зависимости от настроек происходит автоматическое включение и регулировка уровня оборотов вентилятора при достижении настроенного уровня влажности, а так же его отключение. Данная схема подключения является предпочтительной и рекомендуется к применению.

Совет! При выборе прямого способа подключения рекомендуется использовать дополнительный, отдельный выключатель на вентилятор и освещение. Принудительная вентиляция не всегда необходима, при возможности ее отдельного включения будет происходить экономия электричества.

Прошли времена, когда вентиляция работала на одном уровне мощности вне зависимости от степени влажности и личных предпочтений. В настоящее время используется 2 основных способа управления вентилятора в ванной: ручной и автоматический. Ручной способ заключается в ручном регулировании частоты оборотов двигателя вентилятора при помощи специального тумблера на панели управления. Автоматический осуществляет корректировки мощности вентиляции в зависимости от параметров полученных с датчика влажности без участия человека.

Проблемы с вентиляцией

При длительной эксплуатации и без надлежащего ухода могут возникнуть проблемы, самой распространенной является проблема не работающей вытяжки и вентиляции в ванной.

Диагностику проблемы следует начинать с проверки работоспособности электромотора вытяжки, если он не работает то следует вызвать мастера либо заменить электроприбор по гарантии. Если лопасти вентилятора вращаются, а уровень мощности недостаточен следует произвести демонтаж всего вентилятора с последующей чисткой и заменой фильтровальной сетки. Чаще всего этого будет достаточно для восстановления силы вытяжки до прежних размеров.

При плохой вентиляции в ванной комнате можно ее существенно улучшить путем модернизации двери. Для лучшего притока свежего воздуха необходимо в нижней части двери просверлить несколько отверстий с последующей установкой в них декоративных колец. Этот способ наиболее актуален при использовании плотно закрывающейся двери с хорошим уровнем герметизации.

Вывод

При планировке и установке вентиляции в ванной комнате всегда следует помнить правило, которое гласит — чем больше возможностей притока свежего воздуха, тем более эффективно и мощно работает вентиляция.



правила выбора и особенности монтажа

Ванная комната отличается повышенной влажностью. Пар конденсируется на потолке и стенах, в результате чего появляется плесень и грибок. Для предотвращения этих процессов необходимо ответственно подойти к вопросам обустройства вентиляции и подбора вытяжного вентилятора. Вы согласны?

Мы расскажем вам о том, какая вытяжка в ванную будет вашим лучшим решением. В предложенной нами статье подробно описаны сорта, даны ориентиры для выбора оптимального варианта. Независимые домашние мастера найдут у нас пошаговую инструкцию и дельные советы, как осуществить монтаж.

Содержание статьи:

• Виды вытяжных вентиляторов
• Виды вентиляции в ванной комнате
  • Естественный вариант обновления воздуха
  • Особенности принудительной вентиляции
• Виды вентиляторов для закрытых помещений
• Основные параметры вытяжки для бани
  • Внимание к характеристикам устройства
  • Таймер, гигростат, обратный клапан
• Как правильно выбрать устройство?
• Подготовка места для вытяжного вентилятора
• Выбор оптимальной схемы подключения
• Порядок монтажа
• Выводы и полезное видео по теме

Виды вытяжных вентиляторов

Современные вытяжки, предназначенные для установки в ванной, условно делятся на 2 Типы: простые и автоматические. Они отличаются друг от друга дизайном, наличием дополнительных опций и стоимостью. Вытяжка должна подавать от 25 м ³ /ч свежего воздуха для отдельного помещения, от 50 м ³ в случае совмещенного санузла.

Простое оборудование представляет собой электровентилятор, который находится в трубчатом пластиковом корпусе. Он может быть двух видов – встроенный или отдельно стоящий.

Автоматические вытяжные устройства более просты в эксплуатации и требуют минимального участия хозяина помещения в процессе управления воздухообменом

Популярным способом включения устройства является нажатие на выключатель, обеспечивающий освещение в ванной комнате. Этот вариант позволяет удалять загрязненный воздух из ванной, когда в ней находится человек.

Автоматика оснащена электроникой, эффективно управляющей работой устройства.

За короткий период влага не успевает полностью испариться из помещения, поэтому лучше установить отдельный выключатель

Вытяжки оснащены дополнительными функциями:

• таймер выключения;
• датчики влажности;
• цветная подсветка.

Вентилятор включается при превышении допустимого значения влажности. Как только этот параметр приходит в норму, устройство выключается.

Автоматические модели представляют собой удобные и простые в эксплуатации устройства, не требующие вмешательства владельца квартиры для управления работой вентиляционной системы

Автоматические изделия могут быть оснащены другими функциями. В частных домах система вентиляции напрямую сообщается с улицей, поэтому их хозяевам не навредит вентилятор на приточной трубе с регулируемым диффузором.

Деталь, не позволяющая воздуху двигаться в обратном направлении. Эта опция пригодится жителям квартир в многоэтажках, чтобы оградить себя от ароматов соседнего санузла.

Несмотря на простоту конструкции вытяжной системы для ванной, она отлично функционирует и справляется со своими задачами

Современная вытяжка, предназначенная для установки в ванной, имеет принудительный принцип работы. Устройство состоит из вентилятора и воздуховода, соединенного с вентиляционным каналом здания.

Вентилятор осевой вытяжной имеет относительно простую конструкцию, что не влияет на функциональность устройства. По производительности он может конкурировать с кондиционерами.

Для выбора оптимальной вытяжки придется учитывать особенности ванной комнаты и разновидности существующих вентиляционных систем. Устройства могут отличаться конструкцией, принципом работы, мощностью и наличием дополнительных функций.

Виды вентиляции в ванной комнате

Для обеспечения воздухообмена в помещении может применяться естественная или принудительная вентиляция. Первый вариант не требует использования специального оборудования, выполняющего определенные функции.

Второй предполагает использование вентиляторов, калориферов, двигателей, устройств для охлаждения воздуха и других дополнительных устройств. Знакомит с принципами вентиляции в санитарно-гигиенических помещениях, с которыми настоятельно рекомендуем ознакомиться.

Вариант естественного обновления воздуха

Воздух поступает в помещение, после чего вытесняется за счет различных показателей температуры и давления. Вы можете создать свободную циркуляцию, приоткрыв дверь. Но идеально он будет работать только при наличии постоянного притока воздуха с улицы, чего не бывает в жаркую погоду.

В многоэтажных домах вентиляционная шахта обслуживает все квартиры в стояке. Вход в него закрывается решеткой, а эффективность очистки зависит от общего состояния. В загородных домах вентиляционные каналы убираются на этапе строительства.

В перестроенном частном доме можно внести изменения в обустройство вентиляционной системы. Для этого трубы выводятся на чердак здания

При монтаже естественной вытяжки необходимо соблюдать следующие правила:

1. Решетка в ванной/туалете должна находиться в верхней части помещения — на стене или в потолке.
2. Внутренняя поверхность труб должна быть идеально гладкой.
3. Выступы и повороты воздуховода на 5% снижают эффективность циркуляции.

Естественная вентиляция считается не очень эффективной, так как воздушные потоки нельзя контролировать и влиять на их мощность. Однако его часто используют в многоквартирных жилых домах и нередко применяют в загородных постройках, используемых для сезонного проживания, например, в качестве дачи.

Чаще естественная вентиляция дает желаемый результат за счет перепада давления между окном и дверью. Плотность дверей мешает вентиляционному каналу

Особенности принудительной вентиляции

В санузлах зданий, оборудованных герметичными оконными и дверными конструкциями, применяют механическую эвакуацию отработанного воздуха с помощью механических устройств. Это может быть накладной или канальный вентилятор. Он включается при необходимости и создает тягу.

В частных постройках часто монтируют каналы, отводящие поток отработанного воздуха через чердак дома. Вентилятор рассчитан на загрязненный воздух, а свежий может попасть в ванную через открытую дверь.

Компактная приточная вентиляция занимает минимум места в помещении, но достаточно для эффективной вентиляции ванной комнаты

Виды вентиляторов для закрытых помещений

В ванных, туалетных и совмещенных санузлах используется 2 вида оборудования. Это осевые и радиальные вытяжные устройства. Последние еще называют центробежными.

Осевые устройства представляют собой вал, на который насажено классическое рабочее колесо. Ее лопасти выполнены под углом. При вращении вала происходит всасывание воздуха. Такой вентилятор применяют, если создаваемое им давление достаточно для обеспечения нормального воздухообмена.

Покупка бытового осевого вентилятора – рациональное решение для владельцев квартир и частных домов. Он позволяет создать комфортную обстановку в помещении, вкладывая минимум средств.

У радиальных устройств поток воздуха втягивается в центр, после чего оказывается в кожухе с лопатками. Благодаря их расположению в центральной части наблюдается разрежение, и центробежная сила отталкивает воздушные массы к краям корпуса, которые через патрубок отводятся в вентиляционный канал.

Наиболее востребованы накладные модели – они работают гораздо эффективнее и тише, способны откачивать не осевые объемы. По степени комплектности центробежные вентиляторы по принципу работы делятся на основные и с дополнительными опциями. Второй может работать в автоматическом режиме.

Автоматические центробежные изделия дополнительно оснащены таймером и датчиками. Они позволяют владельцу помещения контролировать работу оборудования

Основные параметры вытяжки для бани

Специфика ванной комнаты побудила разработчиков производить приспособления, адаптированные для помещений с повышенной влажностью. Корпус вентилятора, работающего от электричества, должен быть герметичным. Внутренняя конструкция оборудования надежно защищена со всех сторон от воздействия влажного пара.

Внимание к характеристикам устройства

Для потребителей Международная электротехническая комиссия разработала определенный стандарт надежности электронных устройств. Обозначается IP и состоит из двух цифр.

Значение первого может быть от 0 до 6 и указывает на степень защиты от проникновения примесей. Вторая цифра определяет уровень влагозащиты. Для использования изделия в ванной показатель должен быть не ниже 4.

Каждое изделие должно иметь сертификат, определяющий его уровень безопасности. Для ванной лучше выбрать устройство, IP которого больше 34

Мощность и производительность тесно взаимосвязаны. Чем выше первый показатель, тем больше второй. Узнать показатель производительности можно, умножив метраж санузла на количество проживающих в доме человек.

Если вентилятор оснащен множеством дополнительных функций, его мощность может превышать расчетную максимум на 10%. Наиболее популярны экономичные и практически бесшумные устройства, потребляющие от 7 до 20 Вт.

При работе приборов с высоким показателем мощности в помещении наблюдается сквозняк, к тому же оно не сможет достаточно прогреться.

Еще одной важной характеристикой является уровень шума, который создают лопасти устройства при работе. Работает намного тише, чем при использовании вытяжки. Приемлемым для вытяжного шкафа считается звук 30 дБ и ниже. Это связано с тем, что человек воспринимает все звуки свыше 35 Дб как неприятные и навязчивые.

Таймер, гигростат, обратный клапан

Стандартные вентиляционные отверстия для ванных комнат имеют механическое управление или работают в медленном непрерывном режиме. Таймер – это дополнительное устройство, позволяющее автоматизировать процесс наполовину.

После того, как мужчина вышел из ванной, благодаря таймеру еще некоторое время продолжается отвод отработанного воздуха. По окончании которого он отключается сам.

Руководство по установке и подключению вытяжного устройства к стандартному выключателю можно найти в , в котором подробно описаны эти сложные вопросы.

Прокуренный воздух, пары паров и запахи приготовленной на кухне пищи не благоприятствуют нормальному микроклимату в квартире или доме. Для решения этой проблемы рекомендуется установить вытяжки в ванной и на кухне

Наличие датчика влажности — лучший вариант для ванной комнаты. Гигрометр считается лучшим методом контроля, так как позволяет установить порог влажности от 40 до 100%, при достижении которого автоматически включается вентилятор. Вместе гигростат и таймер используются нечасто. Обычно с датчиком влажности таймер не требуется.

С помощью оборудования нужно измерить отверстие в ванной или в ванной, что позволит определить диаметр воздуховода. Стандартный размер посадочного колпака от 100 до 130 мм. При необходимости отверстие в стене ванной комнаты можно увеличить с помощью перфоратора.

Оптимальным вариантом для обеспечения нормального воздухообмена и комфортного климата в помещении является выбор вентиляционного устройства необходимого размера

Обратный клапан представляет собой небольшое и несложное по конструкции устройство, которое не позволит проникнуть неприятным запахам от соседей территория вашей квартиры. Практически незаменим в городских ваннах и санузлах, подключенных к общему вентиляционному каналу.

Как правильно выбрать устройство?

При обустройстве вентиляционной системы в санузле потребуется выбрать вытяжное устройство. В первую очередь нужно определить его возможности, которые заключаются в способности прогонять определенное количество воздуха. Этот показатель зависит от диаметра устройства.

Производители предлагают устройства с сечением трубы 80, 100, 120, 150 мм. Для хрущевки оптимальным будет диаметр 80 мм или 100 мм. В новостройках квартиры имеют улучшенную планировку, лучше остановиться на сечении 120 мм.

Не менее важным фактором является внешний вид. Многие производители выпускают вытяжки со съемной внешней панелью. Вентиляторы Elicent, Electrolux, Ballu, Timberk и других брендов бывают различных цветов и оттенков.

Преимущества моделей вытяжки со съемной панелью – простота ухода и возможность реализовать смелые дизайнерские идеи

Привлекательный и стильный прибор можно сделать акцентным элементом интерьера или подогнать его так, чтобы он не бросался в глаза. При выборе надо учитывать, что вода не должна контактировать с электричеством – вентилятору придется работать в условиях повышенной влажности.

Во избежание проблем с проводкой специалисты рекомендуют использовать в таких помещениях изделие, рассчитанное на длительную эксплуатацию.

Нелишним будет проверить шумовые показатели устройства — ненужные и неприятные звуки играют роль раздражителя слуха. Когда работает качественный вентилятор в ванной, это происходит практически бесшумно.

При включении бесшумного вытяжного устройства слышно небольшое движение воздуха, возникающее в трубе корпуса устройства

Также стоит обратить внимание на прочность и надежность устройства. Небольшая часть компаний, специализирующихся на производстве вентиляторов для ванных комнат, может гарантировать, что их продукция будет работать несколько лет. О высоком качестве свидетельствует гарантийный срок от производителя. Если ему меньше 1 года, лучше не покупать этот аппарат.

Подготовка места для вытяжного вентилятора

Перед установкой остается ряд подготовительных работ. В первую очередь необходимо проверить, насколько хорошо функционирует вентиляционный канал, поднеся к входному отверстию зажженную спичку или свечу. Пламя должно быть наклонено под углом к ​​грилю.

Если горящее пламя указывает на засорение вентиляционного канала, примите срочные меры и очистите устройство перед установкой вытяжки

Если диаметр отверстия вентиляционного канала больше сечения вентилятора, то можно вставить пластмассовый или необходимого диаметра, а пустоты заделать монтажной пеной, срезав ее излишки острым ножом после схватывания раствора.

В корпусе отверстие на входе в шахту меньшего диаметра, расширено перфоратором.

Выбор оптимальной схемы подключения

Перед установкой любой модели вытяжного вентилятора в ванной необходимо решить, как он будет подключаться к источнику питания.

На сегодняшний день существуют разные способы подключения вытяжки:

1. Выключатель находится на устройстве. При этом его можно включить или выключить с помощью кнопки или шнура, расположенного на корпусе.
2. Подключение устройства к отдельному выключателю. Перед санузлом установлен выключатель, у которого одна из клавиш включает вентиляцию, а вторая включает освещение.
3. Автоматическое включение вентилятора от датчика влажности или движения. Он начинает функционировать при превышении допустимого уровня влажности или возникновении движения.
4. Устройство подключается к выключателю света. Его можно оснастить таймером и подключить параллельно светильнику. Включается одновременно с освещением и выключается при выключении света.

Последний способ подключения устройства менее востребован, так как жители квартир часто ненадолго заходят в ванную, чтобы быстро помыть руки, почистить зубы или умыться. В этих случаях включенная вытяжка будет тратить энергию впустую.

Схема подключения вентиляции к выключателю света используется редко, так как большинству людей работающий вентилятор мешает расслабиться и принять ванну

Прокладку проводки лучше под плитку. Если такой возможности нет, то можно замаскировать кабель с помощью специальных пластиковых коробов.

Процедура установки

Перед подключением вентилятора в ванной следует изучить инструкцию, в которой подробно описан процесс установки. В соответствии с рекомендациями выбранная модель вытяжки устанавливается в ванной комнате или в санузле.

Действия выполняются в определенной последовательности:

1. Сначала снимите переднюю крышку и нанесите жидкие гвозди, силиконовый или полимерный клей на все участки, где изделие прилегает к поверхности стены. Эти материалы обеспечат прочное крепление относительно легкого пластика.
2. Вставляем устройство так, чтобы рабочая часть вместе с электродвигателем полностью находилась в стене. Плотно прижмите к креплению на несколько минут.
3. Ставим москитную сетку, которая не позволит проникнуть в помещение различным насекомым и мошкам.
4. Переднюю крышку крепим саморезами, которые идут в комплекте. это действие выполняется последним.

При подключении к электросети в помещении не должно быть открытых проводов без изоляции. Их размещают в заглубленных вентиляционных каналах с помощью гофрированного кожуха.

При подключении вытяжки к электросети необходимо соблюдать технику безопасности. В первую очередь нужно убедиться, что электричество в помещении отключено. Для соединения проводов используют не скрутки, а более надежные клеммники

Многие пользователи подключают вентиляторы через контактную пару к выключателю света. Автоматический выключатель настроен на фазу.

Для удобства при использовании прибора в дальнейшем можно поставить отдельный ключ для включения вытяжки. Если при посещении ванной нет необходимости в его работе, удобно пользоваться только ключом управления освещением. тогда время, проведенное в помещении, не будет омрачено грохотом вращающихся лопастей.

Выводы и полезное видео по теме

Видео №1. Как подобрать технику и правильно все организовать:

Видео №2. Зачем нужна вытяжка в ванную и как ее установить:

Вытяжка позволяет избавиться от повышенной влажности в ванной и устранить запахи, проникающие в помещение. Это популярное и недорогое оборудование, отличающееся простотой монтажа. Популярные модели вентиляторов выпускают производители Ballu, Timberk, Elicent, Electrolux и другие.

Несмотря на то, что монтажные работы не отнимут много сил, денег и времени, прибор станет незаменимым помощником в борьбе за чистый воздух и комфортный микроклимат.

Расскажите, как вы улучшили вентиляцию в ванной, установив вытяжку. Делитесь тонкостями выполнения работ, которые пригодятся посетителям сайта. Задавайте вопросы, публикуйте фотографии, комментируйте представленный нами материал в блоке, расположенном под текстом статьи.

вытяжной вентилятор — Могу ли я вентилировать вытяжку и вентилятор в ванной комнате через один и тот же воздуховод?

спросил 3 года, 2 месяца назад

Изменено 3 года, 2 месяца назад

Просмотрено 2к раз

Добавляю вытяжку и вытяжной вентилятор для ванной. На чердаке они будут на расстоянии около 3 футов друг от друга. Можно ли соединить их с одним и тем же воздуховодом через Y?

Спасибо!

• вытяжной вентилятор

1

Код говорит «нет», потому что вы не хотите, чтобы позже вас ждала жирная катастрофа.

M1503.3 Выхлопной патрубок.

Бытовое вытяжное оборудование для приготовления пищи должно выходить наружу через воздуховод. Воздуховод должен иметь гладкую внутреннюю поверхность, быть герметичным, снабжен обратным клапаном и не зависеть от всех других вытяжных систем. Воздуховоды, обслуживающие бытовое кухонное вытяжное оборудование, не должны заканчиваться чердаком, подвалом или помещениями внутри здания.

Исключение: Если они установлены в соответствии с инструкциями производителя и если предусмотрена механическая или естественная вентиляция иным образом, , перечисленные в , и , помеченные , бесканальные вытяжки не должны выбрасываться наружу.
