Проектирование отопления: пошаговая инструкция | ГрейПей

Как спроектировать отопление самому? Этим вопросом задается почти каждый владелец частного дома. Самостоятельное проектирование отопления позволит сэкономить средства, не нанимать профессиональных проектировщиков. Для квартиры в многоэтажном доме с централизованным отоплением эта тема не актуальна, а вот строительство автономного отопления в частном доме – весьма важная задача. Материал статьи на тему проектирование отопления – пошаговая инструкция даст основы самостоятельной разработки собственной системы отопления.

Создание отопления без проекта или хотя бы общей схемы практически невозможно. Только отразив свои замыслы и расчеты на бумаге, можно составить перечень материалов, основного оборудования, разработать конфигурацию комплекса отопления. Процесс проектирования состоит из нескольких этапов.

Содержание

Выбор вида отопления

На первом этапе определяется вид отопления. Выделяют следующие главные виды отопления:

• Водяное отопление;
• Воздушное отопление;
• Электрическое отопление;
• Печное отопление.

Выбор вида отопления зависит от доступности различных типов топлива, планируемой схемы, поставленных задач для комплекса отопления. Печное отопление предназначено для обогрева небольших площадей, имеет нестабильный характер работы, требует ручного обслуживания. Воздушное отопление обладает многими достоинствами, но требует точного аэродинамического расчета сети распределения воздуха. Провести такой расчет без профессиональной помощи очень трудно.

Самыми популярными, распространенными видами обогрева помещений являются водяное и электрическое отопление. В обоих случаях теплоносителем является вода (при установке электрического котла), при установке отдельных приборов электрического нагрева воздух нагревается непосредственно рабочими элементами этих устройств (ТЭНами, спиралями, излучателями и так далее).

Так как водяное отопление занимает ведущее место среди всех видов обогрева помещений и проектирование его считается самым сложным, статья опишет дальнейший порядок действий по разработке этого вида отопления.

Выбор источника теплоты

Основной элемент каждой системы отопления – источник тепла (теплогенератор). Отопительный котел выполняет главную функцию – производит тепло, преобразуя энергию топлива в тепловую энергию. Выбор котла зависит от наличия доступа к топливу. По типу топлива котлы подразделяются на следующие виды:

1. Котлы, работающие на природном газе;
2. Твердотопливные котлы;
3. Жидкотопливные котлы;
4. Электрические котлы.

Газовые котлы требуют наличия поблизости действующего магистрального трубопровода природного газа. Установка их требует получения разрешения, выполнения газового проекта, соблюдения требований к рабочему помещению котла.

Котлы, работающие на твердых видах топлива (дровах, угле, торфе и прочих) не требуют согласований на установку. Обслуживание оборудования производится в ручном режиме, необходимо иметь запас топлива.

Электрические котлы считаются самыми удобными в эксплуатации, но стоимость электрической энергии создает постоянные значительные расходы на оплату топлива.

Теплогенераторы, потребляющие жидкое топливо (сжиженный газ, дизтопливо и так далее), требуют строительства специального хранилища с повышенными мерами безопасности.

Определив вид топлива и соответственно, котла, производят расчет требуемой мощности котлоагрегата.

Мощность котла

Выбор мощности котла производится по параметрам отапливаемой площади. Мощность котла зависит от объема помещений и теплопроводности ограждающих конструкций – стен, окон, пола, потолка, дверей и так далее. Точный расчет производится по специальным методикам, но можно провести и укрупненный расчет.

В основе укрупненного расчета лежит показатель количества тепла, требуемый для отопления 1 квадратного метра площади. Этот показатель для помещений со средними показателями тепловой изоляции составляет 100 Ватт. Он актуален для помещений с высотой потолка не более 2,7 метра. При больших значениях высоты показатель увеличивается на 25 – 30%.

Для отопления дома общей площадью (например) в 150 квадратных метров (с высотой потолка менее 2,7 метра) потребуется тепловая мощность в 15 кВт. Кроме этого, в производительность котла закладываются следующие дополнительные величины:

• Резерв мощности – минимум 15 – 20%;
• Производство горячей воды – минимум 30%.

При наличии собственного котла имеет смысл возложить на него производство горячей воды. Закладываемая величина является расчетной и зависит от уровня водопотребления. Уровень потребления воды зависит от количества проживающих в доме человек и частоты использования горячей воды. Общие расчеты говорят о том, что эта величина составляет обычно не менее 30% от тепловой мощности котла.

Резерв мощности необходим для обеспечения нормального режима работы котла. При недостатке мощности оборудование работает в предельном режиме – это значительно сокращает срок службы котла.

По приведенным показателям вычисляется общая мощность котла. Для дома площадью 150 квадратных метров и собственным производством горячей воды (для нужд семьи из 3 человек) мощность составит 23,4 кВт. Округляя в большую сторону, выбирается котел мощностью 24 кВт.

После определения конкретного вида и модели котла производят выбор приборов отопления.

Выбор отопительных приборов

Подбор отопительных приборов производится по желанию владельца. Автономная система отопления не предъявляет каких-то особых требований к приборам отопления. Условия работы независимой системы являются щадящими по сравнению с централизованными сетями.

По способу обогрева выделяют три основных вида приборов:

• Конвекторы;
• Радиаторы;
• Регистры или пояс труб (стальных).

Регистры или прокладка труб среднего сечения по периметру помещений сейчас практически не применяются, главными типами приборов являются конвекторы и радиаторы.

Конвекторы состоят из теплообменника (медного или стального), скрытого в металлическом корпусе. В корпусе имеются отверстия и решетка для конвективного движения воздуха. Конвекторы обладают меньшей скоростью нагрева, но имеют более эстетический вид и продолжительный срок службы.

Радиаторы по материалу изготовления подразделяются на следующие:

• Алюминиевые;
• Биметаллический сплав;
• Стальные;
• Чугунные.

Каждый тип имеет ряд особенностей, преимуществ и недостатков. Радиаторы состоят из отдельных секций, имеют высокую скорость нагрева и различный внешний облик.

После выбора типа отопительных приборов определяют места установки и единичную мощность каждого прибора. Отопительные приборы рекомендуется устанавливать в местах наибольших тепловых потерь – под окнами, около витражей. Кроме этого, радиаторы (конвекторы) часто устанавливают рядом с дверями, у холодных наружных стен (со слабой тепловой изоляцией).

Единичная мощность каждого прибора подбирается по площади отдельного помещения. При высоте потолка менее 2,7 метра мощность отопительного прибора выбирается из расчета 100 Вт на 1 метр отапливаемой площади, при более высоких потолках – увеличивается на 25 – 30%. Мощность конвекторов имеет типовой размерный ряд – их подобрать несложно.

Радиаторы состоят из секций, поэтому нужно верно определить число секций в каждом радиаторе. Количество секций рассчитывается исходя из единичной мощности секции. Для чугунного радиатора МС-160 она составляет 160 Вт, для МС-140 – 140 Вт и так далее. Единичная мощность зависит от типа материала батареи и температурного режима работы оборудования.

Производительность каждого прибора выбирается с запасом не менее 5%, иначе невозможно будет увеличить температуру батареи в предельно холодный период года. Лучше иметь незначительный запас, чем ставить впоследствии более мощный конвектор или доставлять дополнительные секции в радиатор.

Вместо отдельных радиаторов или конвекторов часто выбирают систему напольного отопления (водяной теплый пол). Об его устройстве и расчете будет написана отдельная статья.

Последним этапом, после определения мест установки отопительных приборов, производится составление схемы разводки трубопроводов.

Разводка трубопроводов отопления

Сначала определяется общий тип системы отопления. Существует три основных вида схем водяного отопления:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторная.

В однотрубной схеме радиаторы подключены последовательно, в двухтрубной системе – параллельно, в коллекторной конфигурации – подключаются к коллектору, независимо друг от друга. Часто эти схемы комбинируются между собой. Кроме них большой популярностью пользуется водяной теплый пол.

После выбора схемы подбирают тип подключения отопительных приборов. Конвекторы в силу своих конструктивных характеристик подключаются по общему принципу. Радиаторы имеют три основных типа подключения. Если составить рейтинг по эффективности работы, то типы подключений занимают следующие позиции:

1. Диагональное;
2. Боковое;
3. Нижнее.

Схему разводки отопления нужно начертить на копии архитектурного плана (или плана БТИ) дома. Это даст понимание общей картины, упростит подсчет материалов. Чертеж с указанием диаметров трубопроводов, отопительных приборов, запорной арматуры и других элементов послужит своеобразным проектом отопления частного дома. По нему намного проще производить монтаж системы, чем делать это по памяти.

Стандартное проходное сечение подключения радиатора составляет полдюйма (Ду 15 мм – диаметр условный). Перемычки на радиаторах однотрубной схемы также монтируются из трубы внутренним Ду 15 мм. Выход из настенного котла имеет проходное сечение 20 мм, поэтому ветки системы сооружаются обычно с таким же диаметром. К конечным на ветке отопления радиаторам диаметр трубопровода снижают до 15 мм.

Выход из напольного котла имеет диаметр 1,25 дюйма. Исходя из этого размера сооружается система с постепенным снижением диаметров к конечным отопительным приборам. Или трубопроводы с диаметром выхода котла перераспределяют по направлениям (с уменьшением диаметра) возле котла – на отопление, на бойлер приготовления горячей воды, на контур теплых полов и так далее.

На этом этапе (выполнение общей схемы) процесс проектирования завершается. Производится подсчет материалов, приборов отопления, запорной арматуры, трубопроводов, фитингов и прочих элементов. Следующий этап – монтаж отопления своими руками или с привлечением специалистов.

Рекомендуем прочитать:

(Просмотров 1 938 , 1 сегодня)

Проектирование, монтаж отопления частного дома в Орле

В частном доме, предназначенном для проживания круглый год, одной из главных и первостепенных задач на заключительном этапе строительства становится организация системы отопления. После расчета и подбора оборудования и отопительных приборов необходимо произвести

монтаж отопления в частном доме. И тут вы стоите перед выбором – сэкономить на монтаже, доверив проводить работы знакомому, сделать самому или привлечь профессиональных монтажников и сделать по-настоящему качественную систему отопления.

Почему монтаж отопления задача для профессионалов?

1. Профессиональный подход – прежде всего Ваша безопасность. Котельное оборудования работающее на газе, электричестве или дизельном топливе, в случае неправильной установки могут преподнести неприятные сюрпризы. Подумайте, будет ли уместно рассуждать об экономии на монтаже в случае непрофессионального монтажа?
2. Грамотный монтаж отопления частного дома способен сберечь ваши финансы за счет оптимального подбора оборудования и точного подсчета материалов. Современный строительный рынок предлагает огромный ассортимент отопительных приборов и оборудования, сделать рациональный выбор по цене-качеству человеку который не владеет ситуацией на рынке очень сложно. Много похожего на первый взгляд оборудования, которое в последствии окажется дешевой некачественной альтернативой.
3. Наличие профессионального инструмента. Участки трубопроводов могут выполняться из труб различных материалов (медь, нержавеющая сталь, полипропилен, PEX), которые требуют специального инструмента и опыта работы с данным материалом. Только профессиональный инструмент позволяет достичь качественного результата без протечек.
4. Отсутствие брака при расчетах и монтаже. Когда отопление монтируют профессионалы, нет такого понятия «радиатор почему-то не греет» или  «теплый пол слишком горячий». Профессиональный монтаж подразумевает единую, слаженную работу всей системы отопления дома.
5. Чёткий план и грамотная последовательность выполнения работ. Все работы при необходимости согласуются с работающими параллельно специалистами. Нет простоев в работе и увеличения сроков работ.

Консультация, расчет и монтаж отопления в частных домах

Телефон специалиста «Теплосант»: 8-910-748-10-20

Подведем итог: Для бесперебойной и эффективной работы отопительного оборудования монтаж системы отопления частного дома должен выполняться только опытными мастерами с профессиональным инструментом. Только в таком случае жильцы дома избавляются от головной боли и постоянных исправлений предыдущих ошибок.

Монтаж системы отопления специалистами «ТеплоСант»

«Инженерный центр Теплосант» предлагает услуги по  монтажу системы отопления в частном доме, коттедже, загородном доме. Наши специалисты выполняют полный цикл работ — проектирование, продажа материалов и оборудования, монтаж, пусконаладочные работы, сервисное обслуживание систем отопления.

Большой опыт работы позволяет нам решать задачи широкого спектра для устройства систем отопления — от монтажа простой системы до проектирования и сборки сложных систем отопления с использованием автоматики и погодозависимого управления.

Для общего понимания представляем вашему вниманию портфолио выполненных работ. Все фотографии наши и эксклюзивны. Мы не показываем чужие работы, только свой опыт. Предлагаем просмотреть наши некоторые работы.

Как происходит монтаж отопления? План работы специалистов «Теплосант».

1. Консультация по телефону, выезд на объект, проведение замеров и первичных расчетов.
2. Расчет стоимости отопления (расчет стоимости это не проект, а смета на основе пожеланий клиента. Проект отопления отдельная услуга.)
3. Завоз материалов, оборудования на объект.
4. Монтаж отопительного оборудования, трубопроводов магистральных и подводящих, установка запорной, регулировочной арматуры и автоматики.
5. Монтаж теплого водяного пола (если предусмотрено проектом)
6. Установка котельного оборудования (установка и обвязка котла, бойлера, насосных групп, гидравлических разделителей, коллекторов и т.д.)
7. Пусконаладочные работы гидравлическое испытание, залив теплоносителя, гидравлическая балансировка участков, программирование автоматики.

Инженерный центр Теплосант осуществляет устройство системы отопления «под ключ». Мы предлагаем высокий уровень сервиса и профессиональный подход. Хотите сберечь время, деньги и получить качественно сделанную систему отопления? Обращайтесь за монтажом отопления в инженерный центр Теплосант! Мы работаем на результат, с гарантией!

Проект отопления частного дома.

Расчет стоимости.

Стабильность и эффективность системы отопления зависит от многих факторов, но пожалуй, самым важным является проектирование и расчет отопления частного дома. Какой котел выбрать? Какое количество радиаторов необходимо установить в комнате, чтобы зимой было тепло? Какой диаметр трубы применить? Какой мощности подобрать насосное оборудование? Как рассчитать тёплые водяные полы? И это только часть вопросов на которые необходимо ответить, чтобы получить надежную и эффективную систему отопления.

От проекта отопления частного дома, зависит эффективность и стабильность системы отопления, а также объем материальных вложений, которые потребуются для ее организации. Ошибки при расчете системы отопления могут привести к повышенной оплате по счетам, плохому прогреванию дома, нестабильной работе котла.

Чтобы избежать непредвиденных расходов, необходимо доверять расчет стоимости системы отопления дома только специалистам, которые имеют опыт в проектировании подобных систем. При обращении к нашим специалистам, вы получаете грамотный расчет системы отопления дома.

Что входит в проект отопления частного дома?

1. Подготовительный этап
   • Выезд на обмер вашего дома
   • Составление эскиза
   • Предварительная консультация
   • Определение типа отопления (газовое, электрическое, твердотопливное, совмещенное)
   • Определение основных элементов системы отопления — тип отопительных приборов, производителей оборудования и т.д.
2. Теплотехнический расчет системы отопления
   • Расчет теплопотерь дома по всем помещениям (определение потерь тепла через стены, полы, потолки, проемы)
3. Проектирование системы отопления
   • Определение конфигурации системы отопления (однотрубная, двухтрубная, лучевая)
   • Составление схемы котельной в частном доме
   • Выбор типа и мощности отопительных приборов
   • Определение материала (стальные, медные, полимерные) и диаметров труб
4. Гидравлический расчет системы отопления частного дома
   • Вычисление на участках гидравлических потерь давления
   • Подбор регулирующей и запорной арматуры
   • Гидравлическая увязка ветвей системы отопления
   • Расчет расхода теплоносителя и потерь давления
   • Подбор насосного оборудования
5. Подбор автоматики (при необходимости)
   • Комнатные термостаты
   • Сервоприводы
   • Погодозависимые датчики
   • GSM контроллеры управления системой отопления
6. Расчет автономного электроснабжения (при необходимости, за отдельную плату)
   • Определение мощности потребителей электричества (котел, насосы, терморегуляторы)
   • Расчет необходимого времени автономного электроснабжения
   • Выбор инвертора (из 12В-24В в 220В)
   • Определение емкости аккумулятора (12В, 24В)
7. Составление сметы на систему отопления
   • Определение и согласование с клиентом производителей материалов и оборудования.
   • Расчет стоимости материалов и оборудования
   • Расчет стоимости работ по устройству системы отопления

Подбор, продажа материалов и оборудования для системы отопления

Инженерный центр «Теплосант» предлагает широкий ассортимент инженерной сантехники и оборудования. Мы являемся официальными дилерами инженерной сантехники FAR, Oventrop, Uni-Fitt, Gekon, Clack, Canature, Protherm, Vaillant.

Также в онлайн каталоге нашего магазина огромный ассортимент оригинальной запорной арматуры Giacomini, Bugatti, настоящая трубопроводная арматура Rehau, Elsen, APE. Мы комплектуем системы отопления только оригинальными и качественными материалами для долговечной работы вашей системы отопления.

Комплектация системы отопления материалами в инженерном центре «Теплосант». По вашему проекту или пожеланиям, специалисты «Теплосант» грамотно подберут, оформят продажу качественных комплектующих для системы отопления. После оплаты мы быстро доставим материалы прямо на объект (если необходимо).

Хотите купить качественную инженерную сантехнику для отопления?

Выбирайте в каталоге товаров. Звоните, приходите к нам в офис.

Сколько стоит установка ОВКВ? (2023)

Ваша система отопления, вентиляции и охлаждения (HVAC) является одной из самых важных систем в вашем доме, обеспечивающей комфорт в любое время года. Когда HVAC выходит из строя, необходимый ремонт может быть дорогостоящим, особенно если у вас нет домашней гарантии, покрывающей дорогостоящий ремонт или замену. Прежде чем получать расценки на стоимость вашей установки HVAC, вам нужно знать, какие диапазоны цен ожидать.

Группа по обзору этого старого дома создала это подробное руководство по стоимости замены ОВКВ для трех наиболее распространенных систем отопления и охлаждения: кондиционеров, печных обогревателей и тепловых насосов. Продолжайте читать, чтобы узнать больше о каждой системе и о том, сколько вы должны заплатить за новую.



Стоимость установки ОВКВ по типам

Чтобы понять стоимость замены вашего ОВКВ, вам нужно знать, какой тип установки вам нужен. HVAC — это широкий термин, который может обозначать несколько систем в вашем доме, которые работают вместе для обогрева или охлаждения вашего жилого помещения.

Например, если наступило жаркое лето и ваш кондиционер вышел из строя из-за старости, вам не обязательно нужно будет заменять нагреватель печи, но вам, вероятно, понадобится новый или отремонтированный блок переменного тока. Каждый тип системы HVAC поставляется в различных моделях и подтипах, в зависимости от ваших предпочтений и совместимости с домом.

Стоимость кондиционера

9 0029 1 200–4 500 долл. США

Тип	Стоимость единицы	Стоимость установки
Центральный кондиционер	1 200–2 200 долл. США
Оконный кондиционер	150–750 долл. США	Н/Д*

*Обычно оконные кондиционеры можно установить самостоятельно.

Кондиционер имеет решающее значение для обеспечения комфорта в вашем доме летом. К сожалению, большинство блоков переменного тока выходят из строя в самую жаркую погоду, поскольку именно тогда ваша система работает с наибольшей нагрузкой. Кондиционер обычно стоит от 2500 до 8000 долларов, включая установку, если только вы не купите недорогой оконный блок для охлаждения небольшой комнаты.

Вот более подробная информация о двух наиболее распространенных кондиционерах в домах:

• Центральные кондиционеры (1200–4500 долларов США) : Это одни из самых распространенных кондиционеров. Они вытягивают воздух из дома и сжимают его в газообразном состоянии в наружной конденсационной установке. Этот газ проходит через змеевики и превращается в горячую жидкость, которая затем поступает в змеевики испарителя. Там он превращается в прохладный испаряющийся газ и циркулирует по воздуховодам дома.
• Бесканальные мини-сплит-кондиционеры (3 000–9 000 долл. США): Предназначенные для небольших помещений, таких как квартиры, сплит-кондиционеры стоят примерно столько же, сколько центральные блоки. Они соединяют наружный блок, состоящий из компрессора и конденсатора, с одним или несколькими внутренними блоками. Внутренние блоки монтируются на стене и используют воздуходувки. Внутренний и наружный блоки соединены трубками. Хладагент циркулирует через все блоки по-разному в зависимости от типа использования.
• Напольные кондиционеры (1300–4000 долларов США): Если у вас недостаточно места для мини-сплит-системы, вы можете выбрать напольный блок, который устанавливается на пол, с внешним блоком, который не требуют какой-либо подготовки площадки или воздуховодов.
• Переносные кондиционеры (250–500 долл. США): Эти устройства представляют собой отдельно стоящие устройства со всеми компонентами, заключенными внутри. Их конструкция позволяет легко перемещать их, и они используют шланг, который забирает воздух из помещения и выпускает его наружу. В некоторых устройствах используется двойной шланг, который вытягивает воздух снаружи с помощью одного шланга. Этот воздух охлаждает компрессор и затем выпускается наружу из другого шланга.
• Оконные кондиционеры (150–750 долл. США) : Они работают как центральные кондиционеры, но они всасывают воздух снаружи, охлаждают его, а затем нагнетают через вентиляторы в помещение, где установлен блок. Эти блоки меньше и слабее, чем центральные блоки переменного тока, но могут охлаждать до 1500 квадратных футов при правильном размере.

Стоимость печи

Тип	Стоимость единицы	Стоимость установки
Natural gas	$700–$6,200	$1,000–$3,500
Electric	$600–$2,700	$1,000–$3,500
Oil	$1,800–$3,200	$2,500–$6,000

Печи являются наиболее распространенным типом системы отопления и работают, нагнетая воздух через воздуховоды и вентиляционные отверстия вашего дома, чтобы согреть дом. Печь отделена от вашего кондиционера, но обычно использует один и тот же воздуховод для циркуляции и вентиляции. Общая стоимость установки печи может варьироваться от 1500 до 9 долларов.000, в зависимости от типа.

Джим Фьюсон, владелец 21st Century Home Inspections, говорит, что регион, в котором вы живете, должен быть вашим главным фактором при выборе системы отопления. «Южнее мы видим множество тепловых насосов, которые представляют собой полностью электрическую систему. Они не очень хорошо работают по мере того, как вы продвигаетесь дальше на север по широте, поэтому вы увидите там много газовых печей».

Вот более подробная информация о трех распространенных типах печей:

• Печь, работающая на природном газе (700–6 200 долларов США) : Печи, работающие на природном газе, являются наиболее распространенными и, вероятно, будут рекомендованы вашим специалистом по ОВКВ, если вам потребуется замена. Они работают, нагнетая горячий воздух в воздуховоды вашего дома после нагревания его огнем из газовой печи.
• Электрическая печь (600–2700 долларов США) : Этот нагреватель менее эффективен, чем другие варианты, но он более безопасен для окружающей среды. Электрические печи имеют длительный срок службы до 30 лет, их легче обслуживать и они дешевле, чем газовые или масляные печи. Однако они могут заметно увеличить ваши ежемесячные счета за электроэнергию по сравнению с газовыми печами.
• Масляная печь (1800–3200 долларов США) : Несмотря на то, что она менее популярна, чем газовые печи, вам может понадобиться масляная печь, если ваш дом не подключен к природному газу. Масляные печи работают аналогично газовым печам, но могут быть более дорогими в эксплуатации из-за высоких цен на нефть.

Стоимость теплового насоса

Тип	Стоимость единицы	Стоимость установки
Air-Source	2 000–5 500 долл. США	1 300–2 000 долл. США
Геотермальная	3 000–6 000 долл. США	10 000–30 000 долл. США
Мини-сплит без воздуховодов	1000–5500 долларов	500–2000 долларов
Двухтопливный	2800–5500 долл. США	1300–2500 долл. США
Газовые	3000–6000 долл. США	1300–2000 долл. США

Несмотря на то, что в большинстве домов есть раздельные блоки отопления и охлаждения, высокоэффективные гибридные варианты, такие как тепловые насосы , сделать всю работу в одном блоке. Тепловые насосы стоят дороже, чем другие устройства HVAC, в диапазоне от 2000 до 30 000 долларов США, включая установку.

Вот более подробная информация о каждом распространенном типе теплового насоса:

• Воздушный (2000–5500 долларов США) : Наиболее распространены воздушные тепловые насосы. Они поглощают тепловую энергию, втягивая воздух снаружи вашего дома. Они превращают тепло в горячий воздух и направляют его по воздуховодам дома в холодные месяцы. Они также могут превращать горячий воздух в холодный и распространять его по дому в теплое время года.
• Геотермальная (3000–6000 долл. США) : Также известные как геотермальные тепловые насосы, это, как правило, самые дорогие системы отопления, вентиляции и кондиционирования воздуха для установки, поскольку они используют температуру земли для обогрева или охлаждения вашего дома. Они также требуют больших трудозатрат и земляных работ для размещения трубопровода.
• Мини-сплит-система без воздуховода (1000–5500 долл. США) : Вместо циркуляции горячего или холодного воздуха по воздуховодам этот тип теплового насоса состоит из нескольких небольших блоков, расположенных в разных комнатах по всему дому. Это может быть идеальным для домов, в которых в настоящее время не установлены воздуховоды, или для людей, которые хотят избежать затрат на установку новых воздуховодов.
• Двойное топливо (2 800–5 500 долл. США ) : Эти агрегаты ОВКВ сочетают в себе стандартные системы отопления и охлаждения с эффективностью воздушного теплового насоса. Если вы живете в более холодном районе, этот вариант может позволить вашему дому получать необходимое тепло с помощью печного нагревателя, который включается, когда наружная температура слишком низкая, чтобы тепловой насос мог работать самостоятельно.
• Газовые (3000–6000 долларов США) : Эти тепловые насосы широко используются в коммерческих зданиях и домах площадью более 4000 квадратных футов. Они похожи на воздушные тепловые насосы, но используют природный газ, а не электричество.

Факторы, влияющие на стоимость замены HVAC

На стоимость установки и замены HVAC влияет несколько факторов. Вот ключевые вещи, которые нужно знать.

• Тип: Стоимость установки вашего кондиционера, печи или теплового насоса будет зависеть от выбранного вами типа. Например, в то время как оконный блок переменного тока будет стоить всего несколько сотен долларов и может быть установлен самостоятельно, геотермальный тепловой насос может стоить десятки тысяч долларов за блок и установку. Прежде чем звонить в вашу профессиональную компанию по установке HVAC, определите, какой тип системы соответствует вашему бюджету.
• Размер: Размер систем HVAC измеряется в британских тепловых единицах (БТЕ), которые измеряют количество энергии, необходимой для кондиционирования воздуха в вашем доме в течение часа. Чем больше у вас квадратных метров, тем больше БТЕ потребуется вашей системе ОВК для охлаждения всего дома.
• Рейтинги эффективности: По данным Министерства энергетики США (DOE), современные блоки переменного тока на рынке могут сэкономить домовладельцам 30-50% ежемесячных счетов за электроэнергию по сравнению с более старыми системами 30-40-летней давности. Кондиционеры с более высоким коэффициентом сезонной энергоэффективности (SEER) и обогреватели с более высоким коэффициентом сезонной эффективности обогрева (HSPF) могут сэкономить вам деньги в долгосрочной перспективе, но они, как правило, имеют более высокую цену.
• Воздуховод: Если вам требуется ремонт или замена воздуховода, общая стоимость установки вашей системы HVAC будет выше, чем если бы ваш воздуховод не требовал внимания. Кроме того, модернизация вашего устройства может потребовать замены воздуховодов, поскольку некоторые более эффективные нагревательные или охлаждающие устройства совместимы только с определенными воздуховодами.

---



В некоторых случаях замена блока HVAC может не потребоваться. Большинство блоков HVAC могут прослужить 15–20 лет, поэтому, если у вас есть проблема с вашей системой отопления или охлаждения, и она не такая старая, рассмотрите возможность найма подрядчика, который поможет отремонтировать систему, прежде чем полностью заменить ее.

«Не торопитесь, чтобы понять все части вашей системы HVAC», — говорит Фьюсон. «[Ваш HVAC] работает 24 часа в сутки, круглый год, будь то обогрев или охлаждение». Он рекомендует обслуживать ваш HVAC ежегодно или, по крайней мере, каждые пару лет, чтобы предотвратить проблемы и максимально увеличить срок службы вашей системы HVAC.

Введите свой почтовый индекс в инструмент ниже, чтобы начать работу с оценками от местных специалистов по ремонту HVAC рядом с вами:

Если ваш кондиционер, печь или тепловой насос нуждается в ремонте, а не в установке, вы можете сэкономить значительную сумму денег . Ниже приведены некоторые средние затраты на ремонт систем HVAC, чтобы дать вам представление о том, чего ожидать.

Средняя стоимость общего ремонта ОВКВ

Общий ремонт	Средняя стоимость
Утечка	$200– 1300 долл. США
Проблемы с дренажем	100–150 долл. США
Замена компрессора
Замерзшие змеевики конденсатора	250–1000 долл. США
Проблемы с вентилятором или нагнетателем воздуха	450–650 долл. США 9003 0
Засоренный воздушный фильтр	75–180 долларов США
Электрические цепи	100–150 долларов США
Термостат	100–250 долл. США
Воздуховоды	750–3300 долл. США
Электромонтажные работы	100 долл. США –600$
Поврежденный ремень вентилятора	30$–110$
Поврежденные подшипники вентилятора	30$–150$
Чистка печи	60–80 долл. США
Теплообменник с трещинами	2000–3500 долл. США

Часто задаваемые вопросы о системах ОВКВ

поделитесь отзывом или задайте вопрос об этой статье, отправьте сообщение нашей команде по обзору по телефону отзывы @thisoldhousereviews.com .

Как сделать отопление в частном доме

Системы отопления реализуемые в частном домостроении представлены в нескольких вариантах.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и денег.

Подробнее читайте дальше.

Принцип работы

Система отопления работает с использованием теплоносителя, нагретого до определенных температурных показателей. Нагрев осуществляется внутри теплообменника, после чего по трубам теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

• В открытых системах выдавливание нагретого теплоносителя из узла отопления осуществляется под действием холодной воды, поэтому соблюдается самотечное распределение по трубам и радиаторам. Облегченный воздух из системы нагнетается в расширительный бак, который способен поддерживать стабильный уровень давления в системе отопления.
• Закрытые или принудительные системы отличаются циркуляцией теплоносителя с помощью насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в диапазоне от одной до трех атмосфер.

Несмотря на то, что принудительный принцип работы более перспективен и прост в обслуживании, сегодня такие схемы отопления используются реже, чем проверенные временем открытые системы.

Разводка труб: принципиальные схемы

Монтаж труб осуществляется по одной из двух схем.

Первая система обеспечивает поочередное прохождение теплоносителя через радиаторы и возврат в бак (котел). Это однотрубная система.

•
  Расширение радиаторов — пошаговое описание и советы как быстро и просто добавить раздел (145 фото + видео)

• Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схемы и монтаж видео)

• Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)

Второй, двухтрубный, предполагает подачу жидкости в каждую отдельную точку радиатора, а затем ее возврат обратно в главный.

Проще всего сделать выбор после просмотра видео материалов по созданию отопления своими руками или после изучения соответствующей литературы.

Комплектующие

Основным компонентом системы отопления частного дома является отопительный котел:

• твердотопливные модели;
• газовые модели;
• электрические модели;
• модели на жидком топливе.

Схема системы отопления

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами .

Особое внимание следует уделить выбору котла отопления, который может отличаться местом установки, конструкцией дымохода, видом используемого топлива, количеством контуров, а также материалами теплообменника .

Покупка и монтаж труб

На рынке представлен большой ассортимент труб для отопления. Каждый владелец выбирает тот тип труб, который ему нужен. При этом необходимо учитывать особенности материала, из которого они изготовлены.

Внимание!

Варианты циркуляции жидкости

Системы с вариантом естественной циркуляции не позволяют обеспечить быстрый и полный обогрев больших площадей, что связано с недостаточной скоростью передачи нагретого теплоносителя по трубопроводу и радиаторам. Неправильное место установки расширительного бака может привести к замерзанию воды, а влага часто вызывает коррозионные изменения металлических компонентов.

Принудительная циркуляция теплоносителя позволяет обустроить систему «теплый пол», а также широко применяется при необходимости установки оборудования косвенного нагрева.

Схема закрытой однотрубной системы отопления

Кроме всего прочего, при закрытой системе циркуляции жидкости насосное оборудование и расширительный бак можно компактно разместить внутри одного помещения, что минимизирует риск замерзания теплоносителя.

Вариант с принудительной циркуляцией является наиболее предпочтительным и позволяет не только контролировать скорость движения жидкости по системе, но и регулировать температуру нагрева с помощью термостатических клапанов.

Правильный выбор оборудования

При выборе оборудования, которое будет использоваться при обустройстве системы отопления, необходимо учитывать множество факторов, в том числе площадь помещения, коэффициент теплопроводности стен и режим работы.

Котлы

Основные параметры отопительного котла представлены его мощностью и видом используемого топлива:

• На каждые 10 м2 отапливаемой площади в утепленном частном доме с высотой потолков не более трех метров, Потребуется 1 кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнят правильные теплотехнические расчеты с учетом всех факторов окружающей среды.
• Топливо может быть жидким или дизельным, а также представлено электричеством, сетью или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пеллетах, дровах или угле.

Не менее важными критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень простые в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.

Трубопровод

Решающее значение в целостности системы отопления отводится трубопроводу, обеспечивающему движение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также иметь ремонтопригодность.

Оптимальный тепловой режим определяется герметичностью и качеством трубопроводной системы, поэтому при выборе труб необходимо обращать внимание на следующие параметры:

• вариант прокладки и расположения труб;
• средняя температура охлаждающей жидкости;
• указатели давления внутри трубопроводной системы;
• конфигурация системы отопления.

Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, менее подверженные коррозионным изменениям. Цинкование может быть диффузионным или горячим.

Организацию системы отопления с естественной циркуляцией чаще всего проводят оцинкованными, нержавеющими или стальными трубами, соблюдая необходимые уклоны. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является использование труб на основе армированного полипропилена. Такие трубопроводы могут быть не только внешними, но и внутренними, благодаря высокому качеству и долговечности материала.

Если в доме помимо штатной системы отопления есть еще и тепловой аккумулятор, теплые полы и бассейн, то без гидравлической стрелки для отопления не обойтись. Узнайте больше о функциях этой системы.

Как перевести Гкал в кВт и наоборот, читайте далее. Формулы и примеры.

В случае аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление для предотвращения прорыва. Подробнее о том, как работает такой клапан, вы узнаете из этого материала.

Аккумуляторы тепла

Аккумуляторы тепла обеспечивают накопление тепловой энергии в процессе ее избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что устройства для аккумулирования тепловой энергии нужны только для котлов, работающих в периодическом режиме. .

Эти приборы включают угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет непрерывные системы подачи топлива, поэтому не нуждается в аккумулировании тепла.

Аккумулятор тепла изнутри

Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость батареи необходимо дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный бак должен иметь пару отверстий для подключения трубопроводов.

Тепловой аккумулятор подключается к системе отопления параллельно котлу патрубками подачи и обратки. Обязательным условием правильной организации является использование качественной арматуры.

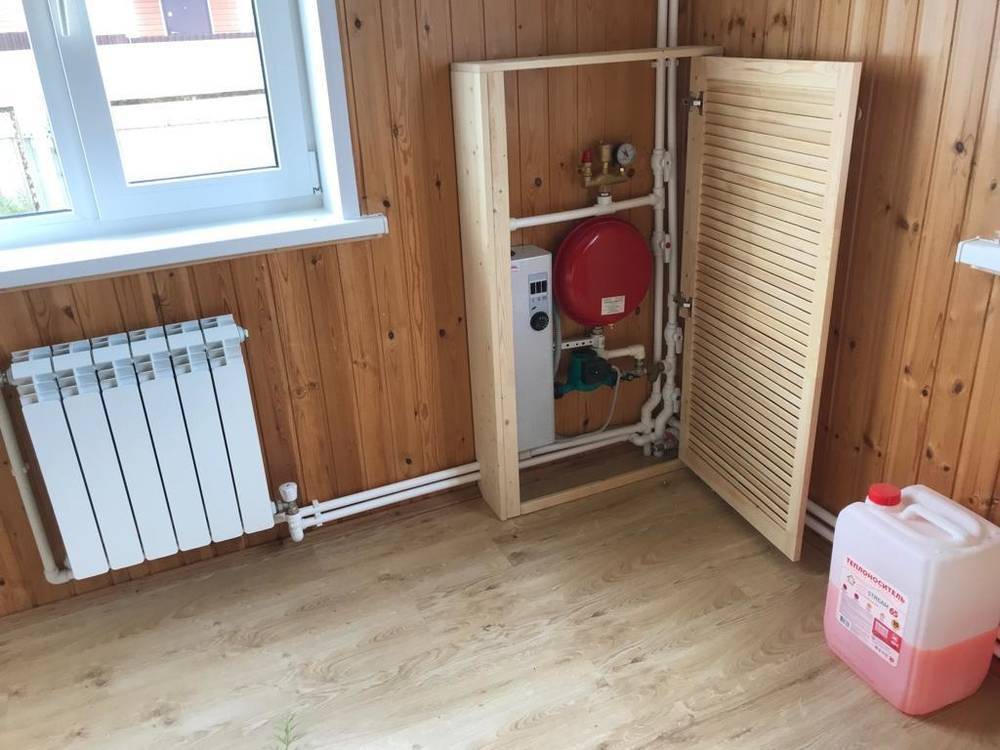

Отопление электрическое

Электричество Отапливать дом можно разными способами: с помощью системы трубопроводов разводки теплоносителя, так и напрямую с помощью обогревателей. Такая система частного деревянного дома имеет много преимуществ перед другими способами:

• Высокая эффективность и прямое преобразование электроэнергии в тепло.
• Быстрый нагрев воздух.
• Удобная регулировка тепла в каждой комнате благодаря термостатам.
• Бесшумная работа системы , высокий уровень гигиены и экологичности.
• Малогабаритные электрообогреватели — экономия полезной площади дома.
• Эстетичный внешний вид Источники тепла.
• Простота установки оборудования , простота использования.
• Возможность быстрой перепрошивки и легкая смена мощности системы.

Принцип работы электрической системы показан на схеме :

Электрические индукционные котлы могут быть установлены как резервный вариант отопления дома при использовании газового отопления. Очень удобно иметь дополнительные источники на случай перепадов давления газа, аварийных отключений или недостаточной мощности котла при сильных морозах.

По способу теплопередачи электронагреватели подразделяются на:

1. Устройства конвекторного типа.
2. Радиационные обогреватели.
3. Конвективно-радиационные и комбинированные.
4. Электрические нагреватели косвенного нагрева.

В конце материала предлагаем посмотреть видео , в котором специалисты дают советы по выбору оптимальной системы отопления:

Дополнительная полезная информация в нашей статье — энергосберегающие обогреватели для дома и дачи.

Выполнение работ

Уровень сложности самостоятельного монтажа системы отопления в частном доме напрямую зависит от многих факторов, в том числе от типа трубопровода и установки котла, а также от способа циркуляции теплоносителя.

Установка котла

Сначала устанавливается отопительный котел. Для этого необходимо установить бетонную или асбестоцементную подложку. Проще всего монтировать газовые и электрические навесные модели. Как правило, такие устройства комплектуются специальными креплениями, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.

Жидкотопливный котел в системе отопления

Самостоятельно установить напольный твердотопливный котел несколько сложнее. Место, отведенное под установку такого котла отопления, необходимо заполнить слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а зазоры устранить с помощью специального термостойкого герметика.

Установка радиаторов отопления

Перед установкой необходимо убедиться, что приобретаемые модели соответствуют требованиям по безопасной эксплуатации приборов:

• радиаторы биметаллические рассчитаны на 35 атм. ; Стальные радиаторы
• рассчитаны на 6-9 атмосфер; Чугунные радиаторы
• рассчитаны на 10-15 атм.; Алюминиевые радиаторы
• рассчитаны на 16 атм.

Начинать установку радиаторов отопления необходимо с установки кронштейнов, которые крепятся дюбелями к стене. Оптимальным вариантом расположения обогревателя является установка в подоконнике с учетом следующих основных требований:

• расстояние радиаторной батареи от вертикальной поверхности, представленной стеной, составляет 2 см или чуть более;
• расстояние от подоконника и нижней горизонтальной поверхности, представленной полом, в пределах 10-20 см.

Поверхность предварительно размечается под крепеж с соблюдением уровня по вертикали и горизонтали. Затем в соответствии с уже сделанной разметкой устанавливаются радиаторы, проверяется отсутствие уклонов, которые могут препятствовать движению теплоносителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому смонтированный радиатор должен легко выдерживать такие нагрузки.

Сварка полипропиленовых труб

Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Отличаются длительным сроком службы, не подвержены образованию ржавчины и гниения, имеют малый вес, а также могут быть установлены вручную, без привлечения специалистов.

Для создания системы отопления на основе армированного полипропилена потребуется приобрести арматуру, представленную уголками, тройниками, байпасами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным приспособлением, называемым паяльником или сварочным аппаратом. Пара элементов нагревается инструментом до температуры плавления, после чего совмещается в горячем состоянии.

Для качественного нагрева внутренней части используется оправка, а наружная поверхность нагревается с помощью втулки. Если сварка или пайка выполнены правильно, то полученное соединение отличается прочностью и высокой надежностью.

Температура нагрева, необходимая для пайки, устанавливается на регуляторе сварочного аппарата. Армированные полипропиленовые трубы свариваются при температуре 260°С.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства системы отопления.

Пошаговую инструкцию по изготовлению термостата для системы отопления вы найдете по ссылке.

Запуск

На первом этапе обязательно провести визуальный осмотр трубопроводной системы и радиаторов отопления, а также проверить дымоход. Затем система заполняется охлаждающей жидкостью через специальный субблок, который находится в самой нижней точке.

Для удаления пузырьков воздуха из системы открывают краны Маевского.

При заполнении системы теплоносителем проводится опрессовка.

После полного заполнения системы теплоносителем выполняется ряд мероприятий:

• открывается кран внизу котла отопления;
• проверяются значения давления, которые не должны превышать трех атмосфер;
• после прогрева теплоносителя открывается клапан подпитки и удаляются воздушные пробки с помощью клапана Маевского.
