Как собрать коллекторную группу для теплого пола: схема подключения своими руками, настройка

Содержание

инструкция по сборке коллекторной группы для отопления.

Коллекторная группа – это часть водяной системы отопления, которая занимается распределением и контролем тепловых потоков внутри дома. Рассмотрим особенности монтажа и сборки этой части инженерной сети для теплого пола.

Особенности работы водяных теплых полов

Водяной теплый пол используется в качестве основного или дополнительного источника тепла в частных домах. Идея этой системы основана на прокладке в стяжке тепловых контуров, трубопроводов с циркулирующим по ним теплоносителем. Жидкость нагревается в котле, а затем распределяется по петлям пола в разных помещениях. Основная особенность работы такой системы состоит в необходимости поддерживать низкую равномерную температуру на большом количестве потребителей. Из котла теплоноситель поступает нагретый до 60 – 70 градусов, такой жар от полов будет некомфортным для жильцов. Для снижения температуры в систему включают смесительный узел или ставят краны RTL (регулятор обратного потока).

Вторая особенность теплого пола связана с неравномерным распределением теплоносителя по системе. Комнаты имеют разную площадь, а значит и контуры будут разной длины. Перераспределение происходит на коллекторе.

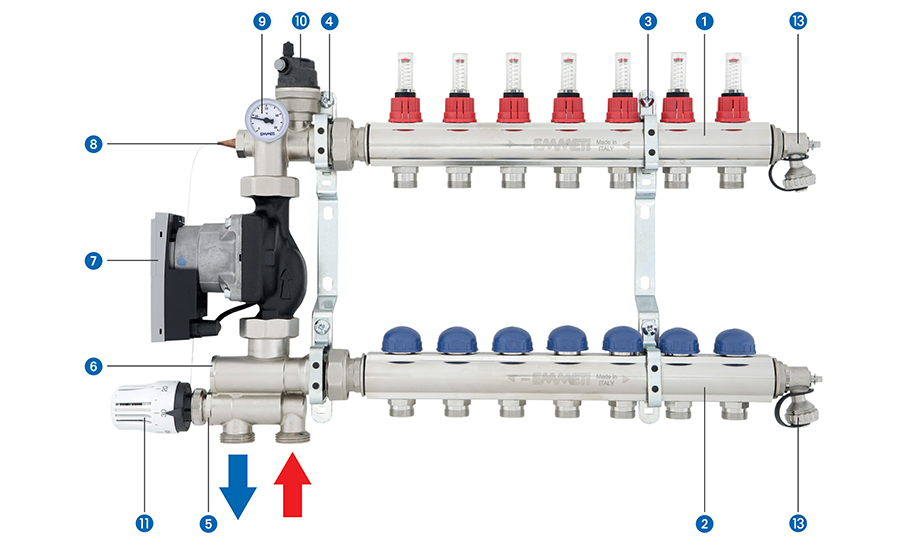

Из чего состоит коллекторная группа

Коллектор имеет вид металлической или пластиковой трубки, в которой происходит сбор и перераспределение по контурам теплоносителя. Коллекторная группа обычно состоит из двух гребенок: подающей и обратной, насосно-смесительного узла и дополнительного оборудования.

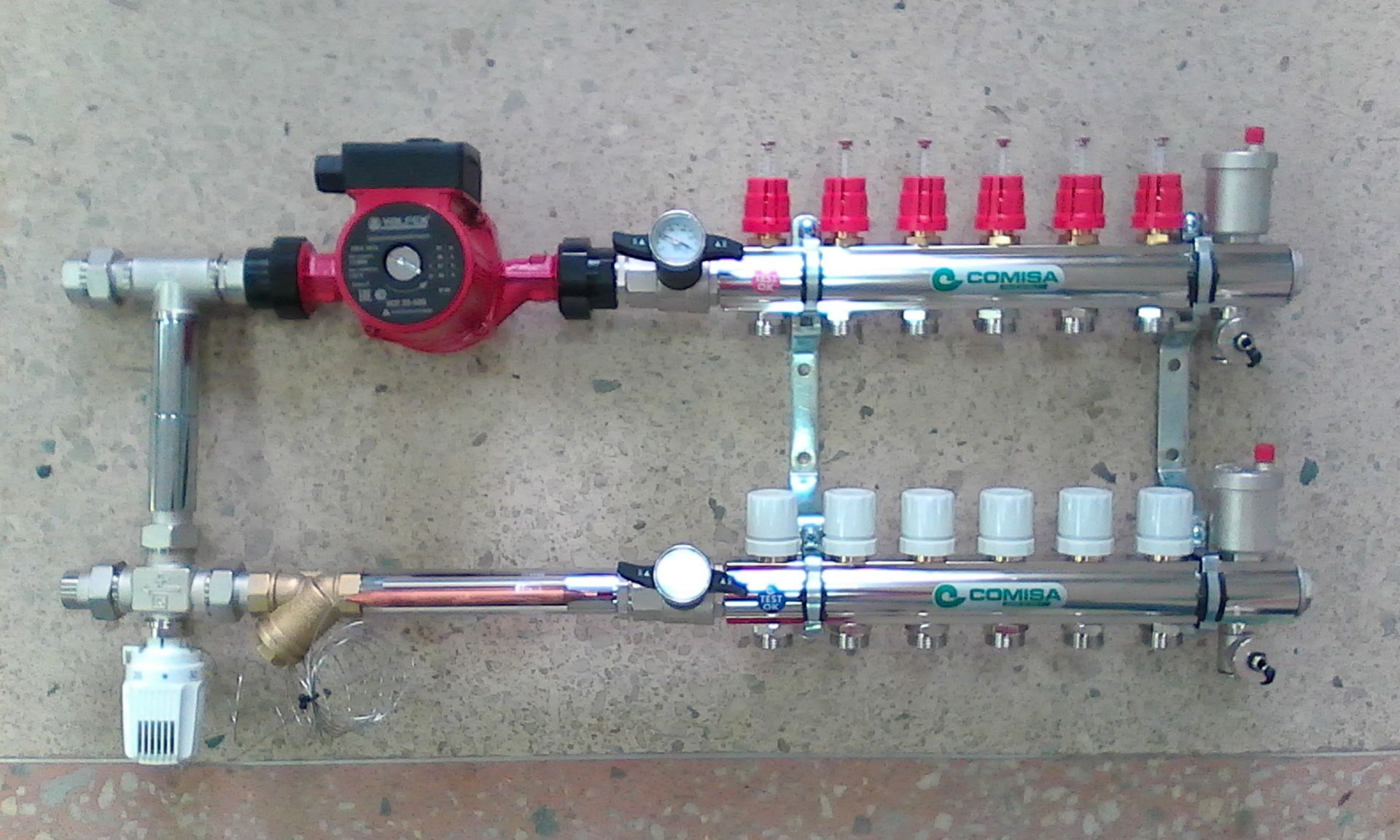

Слева – насосно-смесительный узел с термоголовкой, справа – коллекторная гребенка с ротаметрами и сливным краном.

Коллекторные гребенки

Основные различия между подающей и обратной гребенками только в запорной арматуре. На подачу приходит нагретый теплоноситель от котла, затем жидкость перераспределяется между отопительными приборами. Вещество (вода, этиленгликоль или пропиленгликоль) проходит по контуру, отдает тепло и возвращается на обратную гребенку, откуда снова идет к котлу.

Про выбор теплоносителя для системы отопления подробнее читайте в отдельной статье.

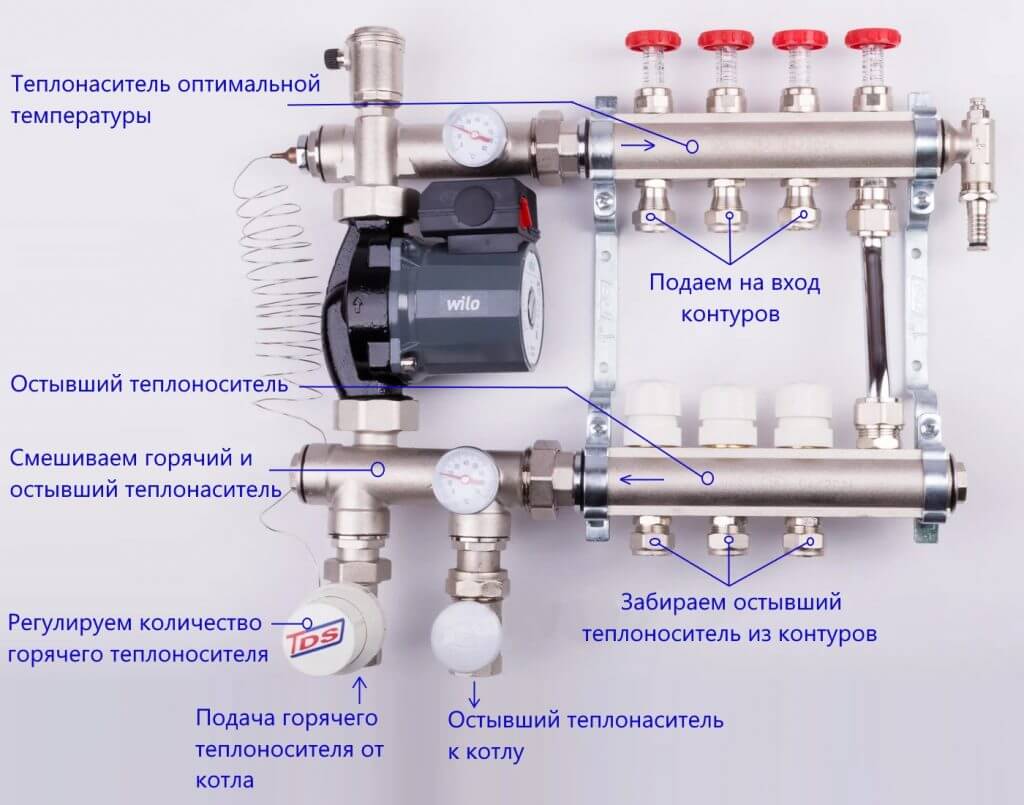

Как это работает?

Гребенки коллектора по сравнению с трубами имеют больший диаметр, из-за этого теплоноситель в распределительном блоке замедляет свое движение. Распределение происходит через патрубки с меньшим протоком. На одной гребенке может быть до 14 патрубков в зависимости от количества отопительных приборов. Обычно подачу оснащают регулировочными устройствами для изменения протока контуров теплого пола. В патрубок с большей пропускной способностью будет попадать больше теплоносителя, соответственно отопительные приборы нагреются сильнее.

Варианты запорной арматуры

Для регулирования количества теплоносителя на коллекторе используют шаровые краны, вентили, расходомеры (ротаметры), термостатические клапаны нажимного действия или сервоприводы.

  • Шаровые краны – запорная арматура с двумя положениями: (открыто и закрыто), позволяет останавливать движение теплоносителя по отдельному патрубку гребенки. Шаровые краны не позволяют регулировать расход, поэтому применять их имеет смысл в теплых полах, где петли имеют приблизительно равную длину. Также их ставят перед коллекторами.

Пример коллектора с шаровыми кранами.

  • Вентили позволяют выполнять ступенчатое изменение диаметра протока, предполагают ручное управление системой.

На гребенке подачи сверху – расходомеры, снизу на обратке – термостатические клапаны.

  • Расходомер (ротаметр) – устройство, которое измеряет расход жидкости на единицу времени. Представляет собой прозрачную колбу со штоком внутри, по механизму работы клапаны похожи на обычный вентиль.

Теплоноситель течет по более короткой магистрали с меньшим гидравлическим сопротивлением — расходомер на таких петлях заужает проход, а на более длинных – расширяет, за счет этого пол в разных помещениях нагревается одинаково.

  • Термостатические клапаны нажимного действия устанавливают на обратной гребенке коллектора теплого пола. Они могут закрываться или открываться в зависимости от температуры обратного потока. Клапан ТСГ оснащен евроконусом, который позволяет измерять температуру жидкости в трубе.

  • Термоэлектрический сервопривод – термостатическая головка, которая может дистанционно управлять работой клапанов гребенки. Сервоприводы подразделяются на нормально закрытые и нормально открытые. В первом случае в обычном положении клапан закрыт и открывается при подаче напряжения. Сервопривод связывают с термостатом, который располагается в помещении и реагирует на изменения температуры воздуха.

Не стоит путать термоэлектрический сервопривод с кранами RTL. Первый реагирует на изменение температуры в помещениях, второй настраивается на температуру теплоносителя.

Термоэлектрическая головка с сервоприводом.

Собирать коллектор или купить готовый?

Коллекторы могут быть сборные, готовые сварные или самодельные. Рассмотрим их преимущества и недостатки.

Готовые сварные

Обычно выпускаются в виде сваренных друг с другом гребенок подачи и обратки с заданным количеством патрубков.

Преимущества

  • Скорость установки – не нужно собирать крепежные элементы.
  • Минимальные требования к квалификации монтажника

Недостатки

  • Cложно настроить под конкретную систему.
  • Количество патрубков может не соответствовать потребностям, в этом случае их придется перекрыть заглушками и не использовать.
  • Коллектор может быть оснащен ненужными для конкретной системы отопления элементами. Например, на нем может стоять гидравлический распределитель (гидрострелка), который полезен только в сетях с большим количеством насосов.
  • Обратная и подающая гребенки могут быть сварены, из-за чего к ним бывает сложно подсоединить отдельные петли. Патрубки у заводских смесителях обычно располагаются на одинаковом расстоянии друг от друга, но это не всегда удобно.

Самодельные

Коллектор можно сделать и своими руками из подручных средств: стальных труб с круглым или квадратным сечением. Для этого в них прорезаются отверстия и привариваются патрубки. Муфты делают из отрезков круглого сечения меньшего диаметра.

Преимущества

  • Изготовление коллектора своими руками выгодно с финансовой точки зрения.
  • Можно сделать чертеж и изготовить индивидуальный коллектор под конкретную систему.

Недостатки

  • Для выполнения этой работы потребуются навыки работы со сварочным аппаратом.
  • Потребуется больше времени.
  • Неразборная конструкция затрудняет ремонт и замену отдельных элементов.

Сборные

Такие распределительные узлы собирают из заводских деталей, которые приобретаются отдельно или в виде комплекта. О них и пойдет речь дальше.

Преимущества

  • Есть вариативность при проектировании коллекторного узла под конкретную систему отопления.
  • Не требует специальных навыков и оборудования при монтаже.
  • Возможность отдельного демонтажа гребенок подачи и обратки.
  • Высокая скорость монтажа.

Недостатки

  • Комплектующие от разных производителей могут не подходить друг к другу.
  • Обычно этот вариант обходится дороже.

Как установить ротаметр на гребенку коллектор

Ротаметры часто используют на коллекторах теплого пола, они необходимы для управления расходом. В зависимости от модели устройство может настраиваться на разный расход от 0 до 5 л/мин. Настройка производится только при включенном насосе. Необходимо удалить декоративный защитный колпачок и поджать фиксирующую гайку в нужное положение. После настройки расходомера заглушка устанавливается на место.

Ротаметры различаются для обратной гребенки и для подающей. Внутри стеклянной колбы прибора находится шток с тарелкой. В нерабочем состоянии тарелка штока пружиной прижата к нулевому значению. Подача теплоносителя всегда осуществляется под седло клапана, так как поток открывает затвор. На обратных ротаметрах шток находится внизу, а на подающем – вверху (цифры будут увеличиваться сверху).

Отличия ротаметра на подающей и обратной гребенке.

Если перепутать подающий ротаметр и обратный, то поток теплоносителя прижмет шток к седлу, и система не будет работать. Некоторые приборы не позволяют зафиксировать нужный расход, а только измеряют его величину, для распределения потоков по контурам теплых полов желательно использовать первый вариант.

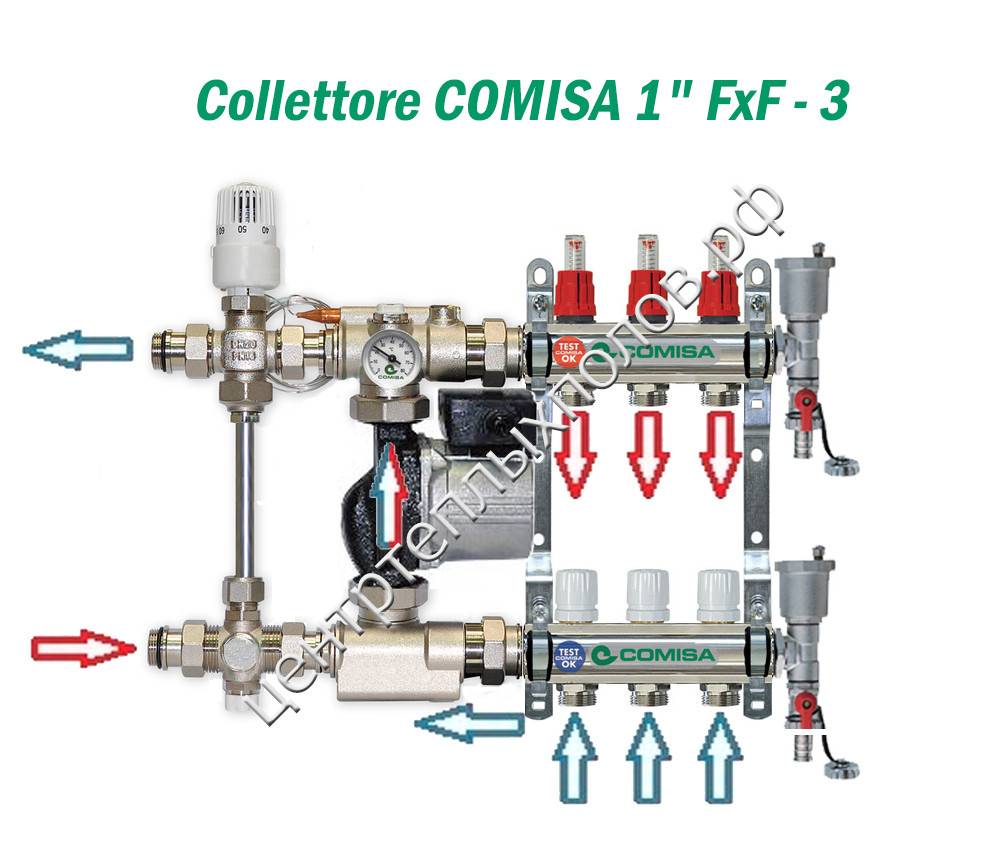

Смесительный узел

Смесительный узел может использоваться и без коллектора.

К коллекторной группе часто относят и узел смешения. Его принцип работы строится на объединении подающего и обратного потоков. После прохода по петле теплого пола носитель обычно имеет температуру около 30 градусов, на смесительном узле он вливается в подающий поток, что позволяет получить комфортную температуру в 40 градусов.

 Вариантов реализации этого узла много: с использованием трех- или двухходового клапана, на термостатических клапанах и др. Смесители тоже бывают сборные и заводские.

На смесителе обычно присутствует термостатический клапан, который измеряет температуру носителя. Он снабжен накладной или накидной гильзой. Первая просто приклеивается к трубе, вторая вставляется в саму магистраль.

Трехходовой клапан с термоголовкой установлен перед насосом. До него на подаче полезно ставить еще и фильтр грубой очистки.

  • Трехходовой клапан устанавливается на подачу, при помощи термостатической головки элемент позволяет управлять двумя протоками. Клапаны бывают смесительными, а бывают распределительными. Первый принимает два потока с разных источников, объединяет их в один и направляет по нужной магистрали. В распределительный клапан поступает один поток, который разводят по нескольким контурам. Эти элементы используются не только для регулирования температуры теплоносителя, но и для защиты котла, чтобы не допускать «холостого» хода и перегрева.
    При этом установка клапана и схема будут не такими, как при использовании в сочетании с коллектором.

Смеситель с двухходовым клапаном, на байпасе полезно ставить скрытый вентиль под шестигранник вместо элемента с рукояткой.

Байпас – канал между обратной и подающей гребенкой, он создает малый круг и не дает насосу работать в тупик при закрытии одной из магистралей.

  • Двухходовой клапан оснащается термостатической головкой, управляет подачей только по одному направлению. При использовании этого элемента в смесительном узле потребуется дополнительная установка байпасного вентиля. В большинстве случаев ставят запорную арматуру под шестигранник. Шаровые краны на этом узле использовать нельзя из-за невозможности точной регулировки, также не рекомендуется ставить вентиль с рукояткой, так как кто-то может случайно сбить всю настройку системы.

Смесительный узел устанавливают после коллектора. Между коллектором и котлом размещают насос, который обеспечивает движение по малому кругу.

Смесительный трехходовой клапан устанавливают на подающую магистраль, распределительный – на обратную.

Расположение двухходовых и трехходовых клапанов в системе отопления

ЗадачаДвухходовой клапанТрехходовой клапан (распределительный)Трехходовой клапан
(смесительный)

Защита котла

Подача

Обратка

Регулирование температуры

Подача

Обратка

Подача



Смесительный узел на двухходовом клапане от трехходового всегда можно отличить по наличию на байпасе вентиля.

Регулировка работы смесителя на примере двухходового клапана

В трехходовом клапане всегда открыт проток: если одна заглушка закрывается, то другая открывается. В смесителе с двухходовым запорным устройством закрывается только одна заглушка, это работает следующим образом: термоголовка определила, что температура носителя меньше, чем нужно, нажала на шток, кран открылся, и порция прошла в коллектор, смешавшись с жидкостью с обратки. Когда температура достигла нужных значений, термоголовка начинает закрываться: проток с подачи — снижается, проток с байпаса — увеличивается.

  • Чем длиннее контур теплого пола, тем больше закрывают вентиль на байпасе.

Байпасный клапан имеет скрытый вентиль под шестигранный ключ. При настройке системы надо закрыть термостатический кран и открыть балансировочный. Настраивается ротаметры, затем вентиль на байпасе постепенно перекрывается, пока шток ротаметра не начнет показывать, что теплоносителя становится меньше. Полностью открываем термостатический кран и опять закручиваем балансировочный кран. Как только тарелки ротаметров опускаются или поднимаются при повороте ключа на вентиле байпаса балансировка прекращается.

Нужна ли гидрострелка?

Гидравлический разделитель (гидрострелка) – устройство, которое обычно ставят между котлом и коллектором, оно обеспечивает нулевое сопротивление на этом участке. Визуально элемент представляет собой полую трубу с 4 патрубками: с одной стороны — два предназначены для котла, с другой – для коллектора. Вопрос об установке гидравлического разделителя встает, когда появляется потребность в установке более 4 насосов и более 1 котла.

Гидрострелку можно закрепить вертикально или горизонтально, это не имеет принципиального значения. Чаще выбирают первый вариант, так как это упрощает монтаж воздухоотводчика в верхней части. Снизу можно закрепить кран для удаления шлама.

Часто в статьях этому устройству приписывают свойства, которыми он не обладает. Перечислим задачи, для которых не стоит покупать гидрострелку.

  • Не повышает кпд котла
  • Не понижает затрат на топливо
  • Не защищает от теплового удара
  • Все равно надо подбирать насосы под каждый контур отдельно.
  • Не предназначена для стравливания воздуха и защиты от шлама.

Гидрастрелка может ухудшить работу системы в том случае, если неправильно подобраны насосы. Например, котловой агрегат сильно уступает суммарной мощности приборов на других контурах. В результате этого теплоноситель на гребенку попадает уже холодным из-за смешения с обратным потоком.

Обязателен ли коллектор и смесительный узел?

В небольшом доме теплый пол может занимать не так много, в этом случае затраты на коллектор и смеситель себя не оправдают. Наиболее простым решение будет укладка теплого пола одним — двумя контурами, управлять которым будет термоголовка ТСГ или кран RTL. Регулировка в этой схеме происходит за счет ограничения температуры на обратном потоке.

Кран RTL не предназначен для установки на коллектор, он обладает высоким гидравлическим сопротивлением. Из-за большого размера головки элемент неудобно прикручивать на распределительный узел с большим количеством соседних контуров. Также из-за этого невозможно использовать встраиваемые сантехнические шкафы. Краны RTL не рекомендуется ставить на контур длиной более 70 метров. Термоголовку обычно убирают в пластиковый бокс, который вешают на стене.

Головка ТСГ также ограничивает обратный поток, но имеет евроконус, поэтому может устанавливаться на обратку коллектора. Исполнительное устройство воздействует на шток, а не на сам кран. При этом головка занимается рабочий кран коллектора, из-за этого установка сервопривода становится невозможной. Отсутствие сопротивление дает возможность установки более длинного контура.

Инструменты для монтажа

Разводной ключ большого и малого диаметра

Шуруповерт – для крепления сантехнического шкафа.

Дрель или перфоратор

Ход работ

  • На обратную гребенку устанавливаем смеситель, если используется собранный заводской элемент, и ключом закручиваем накидную гайку (американку).
  • На подающую ребенку по такому же принципу устанавливается смеситель.
  • Устанавливаем воздухоотводчики на обратку и подачу.
  • На противоположных от смесителя концах устанавливаются заглушки их следует затянуть ключом.
  • На гребенку устанавливается сливной кран, обычно он располагается под воздухоотводчиком, они предназначены для стравливания газов из коллектора.
  • Для удобства можно закрутить штуцер в гребенку отдельно, а затем установить на него кран.
  • Между смесителем обратной и подающей гребенке закрепляется насос.
  • Собирается крепежный элемент, у всех производителей он свой в виде полозьев или планок. Если используется самодельный коллектор, то крепеж изготавливается из подручных средств. Держатели сначала монтируют на гребенки и только потом на стену.
  • Гребенки друг от друга должны находиться на одинаковом расстоянии, чтобы на стене они были параллельны. Это не техническое требование, а больше соображение с точки зрения эстетики. Чтобы выровнять гребенки, сначала их фиксируют на крепеже с одной стороны, затем такое же расстояние отмеряют с другого конца. В коротких коллекторах этого добиться просто. Обычно у многих производителей стандартное расстояние между гребенками должно составлять 21,5 см.
  • На практике с точки зрения работы системы не имеет значения, какая из гребенок находится сверху. В большинстве случаев туда ставят подающий распределитель, но ничего не изменится, если поставить его снизу. Главное не перепутать подающие и обратные ротаметры.
  • С заводского смесительного узла обратки снимается заглушка, к ней прикручивается термостатическая головка, измерительную гильзу вставляют в смеситель подающей гребенки.
  • Две крепежные рейки закрепляются на стене. Крепеж и метизы подбираются в зависимости от материала основания. Желательно фиксировать коллектор в 4 точках.
  • Подключение выполняется с помощью евроконуса. На трубу надевается гайка, затем кольцо, в отверстие ставится упорная втулка. Фиксацию производят с помощью двух ключей. Одним фиксируется шестигранник, другим — затягивают гайку. Нужно делать это аккуратно, чтобы не сорвать штуцер.
  • Подводка контуров осуществляется с шагом 100 мм.
  • Монтаж контура завершается подведением магистрали к обратной гребенке. Трубы надо помещать в изоляционный кожух. Заполнение системы производится через краны спуска и наполнения. Шаровые краны на коллекторе при этом перекрываются.

Коллектор Валтек для тёплого пола: как установить Valtec

Для регулирования потока теплоносителя в напольной водяной магистрали и для контроля над температурным режимом системы отопления подключают коллекторные группы. Итальянская компания «Valtec» предлагает распределительные блоки для подающего и обратного контура с встроенными расходомерами и термоголовками.

Содержание статьи

  • Описание элементов коллекторной группы
  • org/ListItem»> Как собрать коллектор?

Все соединительные узлы выполняются без дополнительных герметических приспособлений. В схеме блоков предусмотрена автоматическая система вывода воздуха из магистрали и слива теплоносителя. Чем отличается оборудование для напольного обогрева компании «Valtec»? Как собрать гребёнку?

Описание элементов коллекторной группы

Компания «Valtec» производит нагревательное оборудование для систем отопления, радиаторного и напольного. Для водяного обогрева приобретают трубу, перфорированный утеплитель с элементами крепления для жидкостной магистрали.

Трубы подключают к гребёнке, которая состоит из подающего и обратного коллекторов. Что предусматривает распределительный жидкостной блок от «Valtec»?

  1. Подающий коллектор; к нему подключается магистраль с горячим теплоносителем.
  2. Блок оснащён расходомерами, которые контролируют наполняемость напольного водяного контура.
  3. Для выведения воздуха предназначается концевая трубка с поплавковым устройством.
  4. На обратном контуре имеются выходы для установки термоголовки. Если головка неисправна, то её снимают для ремонта. При этом система обогрева «тёплый пол» работает в штатном режиме, без слива теплоносителя. Термоголовку можно поменять на сервопривод или другое регулирующее устройство.
  5. Клапаны расходомера; они укреплены на планке с горячей водой не стационарно. Для них предусмотрено резьбовое соединение. При необходимости их можно снять.
  6. Система оснащена поплавковым устройством для отвода воздуха. К нему подключается отсекающий клапан, который позволяет при необходимости снять поплавок.
  7. Для удаления теплоносителя из системы отопления предназначен дренажный кран. Он имеет шарнирную конструкцию.
  8. Чтобы монтаж коллекторного блока для тёплого пола«Valtec» не вызывал затруднения, в комплект к оборудованию входят переходные ниппели, фитинги. Они оснащены прокладками из термостойкой резины.
  9. Рабочая температура гребёнки 90 0С.
  10. Оптимальное давление 8 бар.
  11. Уровень наполняемости магистрали 2,5 м3/ч.

Системы, которые не предусматривают расходометров, стоят дешевле, но если наряду с большими помещениями к гребёнке подключена магистраль санузла или ванной комнаты, которые невелики по размеру, то устройство для наполняемости водяного контура необходимо.

Наряду с термоголовкой или сервоприводами она регулирует наполняемость водяного контура и температуру в помещении. Расходомер представляет собой клапан. Он закрывается, предотвращая доступ горячей воды в определённый контур. Устройство срабатывает, если поток теплоносителя превышает допустимую норму.

Коллектор «Валтек» для тёплого пола выполнен из нержавеющей стали или из латуни с никелированным покрытием. Фитинги изготавливаются из горячештампованной латуни. Поплавок для воздухоотвода производится из полипропилена.

  • Размер коллекторной группы зависит от количества выходов. Если блок предусматривает 3 выхода, то длина трубки 230 мм. При 7 выходах гребёнка имеет длину 430 мм.
  • Шаг между выходами 60 мм.
  • Размер выхода 1”.

Гребёнка крепится на стену посредство кронштейнов. Они имеют фигурную конструкцию. Край, который плотно прилегает к поверхности стены, предусмотрен для холодного контура. На выступающей поверхности укрепляют трубку с горячим теплоносителем.

Расходомеры находятся на подающем коллекторе. Настройку оборудования проводят при включении циркуляционного насоса. Выставляют уровень наполняемости магистрали отметку 2,5. Параметры температуры на термоголовке следует установить до введения системы отопления в работу.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

  1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
  2. В клапаны подключаются поплавковое устройство для отведения воздуха.
  3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
  4. Торцы гребёнки закрываются заглушками.

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на отметке «2-2,5» для больших помещений, на отметке «1-1,5» для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Коллекторы «Валтек» для тёплого пола устанавливают при жидкостной системе обогрева. В качестве теплоносителя может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то теплоноситель сливать не требуется.

Количество контуров на распределительном блоке 3-12 шт. При необходимости к ним можно подсоединить дополнительное оборудование, чтобы увеличить проходную способность теплоносителя ко всем помещениям в доме.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

принцип работы, правила установки и подключения

Одним из эффективных вариантов модернизации системы отопления, позволяющей сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной конструкции, призвано повысить удобство использования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

  • Принцип работы распределителя
  • Типы коллекторов в системах отопления
    • Тип №1 — радиаторный коллектор отопления
    • Тип №2 — гидравлический стрелочный
    • Тип №3 — Солнечные Установки коллектора
  • Модификации распределительных гребенок
  • Удачные варианты
  • Правила установки и подключения
  • Выводы и полезное видео по теме

Принцип работы распределителя

основное назначение — равномерно распределять потоки тепла, поступающие от магистрали, по контурам системы и возвращать охлажденную жидкость в котел за счет циркуляционной циркуляции.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Устройство представляет собой промежуточный распределительный блок, основными элементами которого являются две взаимосвязанные части:

  • гребенка подачи — отвечает за подачу СОЖ;
  • реверс — выполняет функцию отвода остывшего теплоносителя к теплогенератору.

Вместе они образуют группу коллекторов. От каждой гребенки отходит несколько выводов для соединения цепей, ведущих к отопительным приборам.

Фотогалерея

Фото

Коллекторный узел равномерно распределяет тепловые потоки по всем узлам и устройствам системы отопления

Распределительную гребенку для организации лучистой системы отопления можно приобрести в заводских условиях или изготовить своими руками.

Для изготовления самодельного коллекторного устройства используются полипропиленовые и стальные трубы

Нагретый до рабочей температуры теплоноситель сначала подается в коллектор, от которого по трубам поступает к каждому из параллельно соединенных устройств практически одновременно

Коллектор в сборе чаще всего состоит из двух гребенок. Один из них принимает и распределяет нагретый теплоноситель, второй собирает остывший

Радиационные решения отопительного прибора часто комбинируют с двух- и однотрубными вариантами

Почти в обязательном порядке коллекторные схемы отопления требуют установки хотя бы одного циркуляционного насоса. Предпочтительно, чтобы им было оснащено каждое нагревательное кольцо.

Для удаления шлама из системы отопления гребенки коллектора дополняются рассламинаторами, для возможности слива воды кранами шаровыми

Коллектор в систему отопления

Коллектор заводского изготовления

Распределительная гребенка из полипропиленовых труб

Электропроводка дома

Элементы сборки коллектора

Комбинация двухтрубная коллекторная

Техническое оборудование балочных схем

Деслаляторы и краны шаровые

90 002 Каждый терминал устройства может быть оборудованы выпускными клапанами и запорным или регулирующим клапаном.

Их наличие дает возможность регулировать давление внутри каждого контура и при необходимости отсоединять патрубки для ремонта, например, перекрывать подачу теплоносителя.

Для повышения производительности системы и возможности управления всеми процессами отопления в каждом помещении отапливаемого дома, здания Также используют в качестве площадки для установки:

  • клапаны вытяжные воздушные;
  • водосливные клапаны;
  • расходомеры;
  • теплосчетчики.

Принцип работы коллекторной системы достаточно прост. Подогретая теплогенератором жидкость поступает в питающую гребенку.

Внутри промежуточного узла скорость жидкости замедляется из-за увеличенного внутреннего диаметра устройства, она перераспределяется между всеми выходами.

Количество выводов на распределителе может быть любым, а в случае необходимости конструкцию всегда можно увеличить дополнительными ответвлениями

Зная расход теплоносителя, равный мощности теплогенератора, и скорость воды, легко найти требуемую площадь поперечного сечения. Только предварительно литры следует перевести в удобную для расчетов единицу мм 3 .

По соединительным трубам, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и движется к радиаторам или к .

Благодаря такому распределению каждый элемент хорошо прогревается, снабжается теплоносителем одинаковой температуры.

Внутренний диаметр коллектора определяют расчетным путем так, чтобы скорость движения теплоносителя внутри него была не более 0,7 м/с

Дойдя до батареи и отдав полученное при нагревании тепло, жидкость направляется через другую трубу в обратном направлении к распределительному блоку. Там она уходит в обратку, откуда перенаправляется на теплогенератор.

Для загородного дома Считается самым эффективным и надежным.

Единственное, что может остановить рачительного хозяина, это стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предусматривающее расположение отдельных подводящих труб, создает условия для равномерного прогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные системы, применяемые при проектировании замкнутых циркуляционных систем отопления, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидравлической стрелкой.

Тип №1 — радиаторно-коллекторное отопление

Какой бы тип отопления ни проектировался в доме, в нем всегда присутствуют радиаторы. Поэтому наиболее популярным типом являются коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям.

Распределительный узел состоит из двух соединенных между собой гребенок: первая направляет теплоноситель к установленным в помещениях приборам, вторая — отводит обратно в котел

Коллекторы, применяемые в радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения могут подключаться различными способами.

По способу подключения система радиаторного отопления может быть выполнена в любом из следующих вариантов исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • боковая установка;
  • удерживая по диагонали.

Наиболее распространенным остается нижний способ подключения. При такой планировке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем подключении все преимущества частного отопления проявляются в полной мере.

На каждом этаже дома оборудован коллектор для радиаторов. Устанавливают его по центру, маскируя устройство в нише или в специально предназначенном для него шкафу на стене.

Место установки следует выбирать таким образом, чтобы ко всем устройствам были подключены по возможности ответвления одинаковой длины.

Если невозможно добиться равенства колец, подсоединяемых к коллектору, то каждая ветвь оснащается своим циркуляционным насосом.

По сути, все ответвления, подключенные к распределительному узлу, представляют собой самостоятельную цепь со своей запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Схема коллекторной разводки обеспечивает равномерную подачу тепла ко всем кольцам водяной системы «Теплый пол»

Трубопроводы для теплого пола собираются из медных труб или их пластиковых аналогов; для соединения используются неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а при необходимости отключают «теплые полы» от общей отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую в себя ряд трубных колец, которые укладывают под пол

Такие системы всегда оборудуют . Он размещен в промежуточном коллекторе на входе в трубу в обратном направлении.

Количество форсунок на распределительном узле зависит от количества комнат закольцованных на одну гребенку.

Количество групп коллекторов определяется исходя из длины контуров. Расчет основан на соотношении, при котором на одну группу коллекторов отводится 120 метров трубопровода.

Тип №2 — гидравлическая стрела

При оборудовании мощных и разветвленных систем отопления, которые проектируются в жилых домах большой площади, распределительные коллекторы оборудуются теплогидравлической стрелкой или гидрострелкой .

При установке соединительного звена к нему с одной стороны подключается контур котла отопления, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрела представляет собой вертикальную полую трубу, снабженную эллиптическими заглушками на концах, основное назначение которой выравнивание давления, оказываемого на теплоноситель

Наличие гидрораспределительной стрелы позволяет решить сразу несколько задач:

  • во избежание резких перепадов температуры в трубах, пагубно влияющих на срок службы системы;
  • за счет смешения и вторичной циркуляции части теплоносителя, для поддержания постоянного объема котловой воды, а также экономии топлива и электроэнергии;
  • при необходимости компенсировать дефицит расхода во вторичном контуре.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичного контура.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелой, которая изготовлена ​​из стальной трубы квадратного сечения и снабжена фитингами

Оптимальная работа системы, оснащенной гидрострелой, может быть обеспечена при условии, что каждый контур оборудован собственным циркуляционным насосом.

Тип №3 — Солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водоснабжения в негазифицированных районах, где уровень солнечной радиации достаточно высок.

Воздушные гребенки на солнечных батареях работают за счет парникового эффекта, преобразовывая солнечный свет в тепло

Конструкция солнечных установок несколько отличается от традиционных аналогов. По сути, они представляют собой своеобразные теплицы, аккумулирующие солнечную энергию.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием вентиляторов, прикрепленных к поглощающей плите.

Солнцезащитный распределитель представляет собой небольшую плоскую коробку, покрытую черной поглощающей пластиной. Эта теплопоглощающая пластина также аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать воздух или жидкость, циркулирующая по трубам.

Основное назначение солнечного коллектора — направление и перераспределение энергии светила на бытовые нужды и нужды

В продаже можно встретить передвижные солнечные коллекторные системы. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за движением солнца, благодаря чему его энергия поглощается по максимуму.

Но из-за дороговизны оборудования как основного источника отопления в условиях климата даже южные районы нашей страны нерентабельны.

И поэтому больше привлекаются в качестве дополнительного источника тепла при обустройстве систем отопления с использованием твердотопливных и газовых котлов.

Гребенки распределительные Модификации

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для систем отопления.

Изготовители предлагают как соединительные звенья простейшей конструкции, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирующего оборудования, так и коллекторные блоки с полным комплектом навесных элементов.

Коллекторный блок, включающий в себя все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы системы отопления

Простые устройства представляют собой латунные модели с дюймовым проходом отводов, оснащенные двумя присоединительными отверстиями по бокам.

Такие устройства имеют заглушки на обратном коллекторе, вместо которых всегда можно установить дополнительные устройства в случае «наращивания» системы. предусмотреть установку запорной арматуры.Дорогие дорогие модели могут комплектоваться:

  • расходомеры , основным назначением которых является регулирование расхода теплоносителя в каждом контуре;
  • Датчики температуры предназначены для контроля температуры каждого нагревателя;
  • клапаны воздухоотводчики автоматический для сброса воды;
  • электронные вентили и смесители , предназначенные для поддержания запрограммированной температуры.

Количество цепей в зависимости от подключаемых потребителей может варьироваться от 2 до 10 шт.

Независимо от сложности и универсальности оборудования, при изготовлении гребенок коллекторного блока используются материалы, устойчивые к внешним факторам

Если брать за основу материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунь – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющая сталь — Стальные конструкции чрезвычайно прочны. Они легко выдерживают высокое давление.
  3. Полипропилен — Модели из полимерных материалов хоть и не очень дорогие, но по всем характеристикам уступают металлическим «собратьям».

Модели из металла обработаны антикоррозионными составами и утеплены для продления срока службы и повышения эксплуатационных параметров.

Разделительные конструкции из полимеров для устройства систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть отлиты или снабжены цанговыми зажимами, позволяющими соединение с металлопластиковыми трубами.

А вот выбирать гребенки с цанговыми зажимами специалисты не советуют, так как они часто «грешат» подтеканием охлаждающей жидкости в месте соединения клапана. Это связано с быстрым выходом из строя пломбы. И заменить его не всегда возможно.

Коллекторы применяются в однотрубных и двухтрубных отопительных контурах. В однотрубных системах одна гребенка подает нагретый теплоноситель, а принимает охлажденный

Хороший выбор

Основная сложность заключается не только в установке коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует руководствоваться следующими параметрами:

  1. Максимально допустимое давление для данной модели. Он определяет тип материала, из которого может быть изготовлен клапан.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного соединения элементов.

Все эксплуатационные параметры указаны в паспорте на товар.

Для обустройства поэтажных отопительных контуров, оборудованных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке напольных распределителей руководствуются параметрами «подсистемы», которую они призваны обслуживать.

Благодаря напольному размещению гребенок при необходимости всегда можно отключить нагрев как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание системы отопления и ее ремонт.

Так как коллекторный блок — дорогое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строя, при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Можно смело доверять таким производителям как GREENoneTEC , «Rehau» , «Soletrol» , «Oventrop» и «Meibes» . В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должны соответствовать ГОСТ и ТУ.

В качестве дополнительных приспособлений для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 — переходник, 3 — уголок, 4 — кран, 5 — отвод, 6 — еще один уголок, 7 — отводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик — монтируется, если установка и радиаторы расположены на одном этаже;
  • переходник — необходим при установке воздухоотводчика диаметром ½ дюйма при условии, что резьба коллектора ¾ дюйма.
  • уголок — позволяет соединить трубы и направить воздухоотводчик вверх.
  • кран — необходим для подключения к устройству трубы, идущей от котла;
  • приводной оснащенный накидной гайкой — позволит при необходимости перекрыть подачу СОЖ и, отвернув накидную гайку, отсоединить устройство.

Если планируется подключение , то дополнительно необходимо установить кран для подзарядки.

Для крепления коллектора к стене также потребуются хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции также допустимо использование специальных кронштейнов.

Такие конструкции удобны тем, что верхний коллектор выдвигается вперед, благодаря чему патрубки блока не мешают подвести трубопровод к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего на этапе проектирования и монтажа системы отопления.

Такие промежуточные конструкции устанавливайте в помещениях, защищенных от повышенной влажности. Чаще всего для этих целей выделяется место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно разместить в специальном металлическом шкафу, оборудованном отверстиями для вывода труб в боковых стенках

В продаже имеются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и штамповкой по бокам.

При отсутствии возможности установить металлический шкаф, делают проще, закрепляя устройство непосредственно на стене. Ниша для расположения коллекторного блока размещена на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных цепей практически не существует. Но есть ряд ключевых моментов, относительно которых специалисты пришли к общему знаменателю:

  1. Наличие расширительного бачка . Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса на каждый установленный контур . Относительно этого элемента не все специалисты единодушны. Но все же, если вы планируете использовать несколько независимых контуров, для каждого из них стоит установить отдельный блок.

Перед циркуляционным насосом на обратке место . За счет этого он становится менее уязвимым к завихрениям водных потоков, часто возникающим в этом месте.

Если используется гидравлическая стрела, бак монтируется перед основным насосом, основной задачей которого является обеспечение циркуляции по малому контуру.

Расположение циркуляционного насоса не критично. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже расположить вал горизонтально. Если это условие не будет соблюдено, первый пузырек скопившегося воздуха покинет агрегат без охлаждения и смазки.

Процесс сборки и подключения коллекторной системы наглядно представлен в видеоблоке.

Выводы и полезное видео по теме

Видео инструкция по последовательной сборке коллекторного блока:

Видео обзор монтажа и эксплуатации модульного пластикового коллектора:

Блок распределительный для «теплого пола»:

Правильно подобранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления .

Благодаря малому количеству стыков и тройников вероятность протечек таких конструкций сведена к минимуму. Ну а возможность регулировки температуры нагрева каждого радиатора отопления делает эксплуатацию системы отопления особенно комфортной.

Если у вас есть необходимые знания или опыт подключения коллекторной системы отопления, поделитесь, пожалуйста, с нашими читателями. Вы можете сделать это, оставив комментарий внизу статьи.

гребенка и сервопривод для водяного пола, группа коллекторов Valtec

Теплый пол требует не только укладки труб под напольное покрытие, но и использования дополнительных технических средств. Обязательным условием успешной работы данной конструкции является использование коллекторов, насосов, датчиков и клапанов. Все эти элементы системы заслуживают отдельного разговора, а сейчас речь пойдет о коллекторах.

Особенности

Устройство, называемое коллектором, представляет собой комплекс деталей, предназначенных для направления теплоносителя, перемешивания его, подачи жидкости в параллельные контуры. Значительное сечение и падение расхода обеспечивают сплавление горячего теплоносителя, поступающего от котла или системы ЦО, с остывшим, вернувшимся из отопительного контура. В результате температура выравнивается.

Но правильное смешение горячей воды и обратного потока достигается Только при использовании не менее трех датчиков:

  • Индикатор температуры воды.
  • Измеритель температуры наружного воздуха.
  • Манометр.

Сигналы этих датчиков, а при необходимости и других, поступают на клапаны, перемешивающие охлаждающую жидкость. Переключение вентилей с одного режима на другой напрямую влияет на нагрев теплого пола. Коллекторы обязательно присоединяются к насосам . Регулирование температуры зависит не только от погоды за окном, но и от того, для каких целей нужна вода. Так, в душевую кабину следует подавать подогретой до 70 градусов, в радиаторах температура еще выше, а для обогрева полов требуется использование теплоносителя не выше 50 градусов.

Такую градацию не может обеспечить даже самый лучший котел, поэтому с ним работает коллекторная группа. Ее роль еще и в том, что нормализовать давление в вытянутых контурах, быстро управлять насосом. Гребенка часто устанавливается не одна, в этом случае их следует соединять не только с центральным коллектором, но и между собой.

Если вы хотите, чтобы размер коллекторного блока был минимальным, не собирайте его самостоятельно: фирменные устройства намного компактнее и должны быть оснащены вентиляционными отверстиями. Установить их вручную в домашних условиях вряд ли получится.

Виды

Коллекторы делятся в основном на подающие и возвратные. Первый тип обычно монтируется сверху, вода, проходящая через него, равномерно расходится по петлям. Из них жидкость затем поступает в возвратную часть, возвращается в котел и так без конца. Если посмотреть по функционалу, то можно найти четыре основные группы резервуаров:

  • Описание самого простого из них не составляет труда: это просто труба, разрезанная внутри и снаружи для соединения внешних труб. В сантехнике такого устройства достаточно, а вот теплый пол сложнее и потребует использования дополнительных элементов.
  • Коллекторы с установкой клапана непосредственно на выходе очень распространены, отличаются неплохими эксплуатационными характеристиками. Но качество воды в большинстве районов РФ не рассчитано, даже если сами шаровые краны и качественные, вскоре они все равно начинают протекать. Необходимо регулярно менять уплотнительные кольца. Серьезным недостатком является невозможность установки устройств, регулирующих температуру в автоматическом режиме.

Часто смесительный модуль европейского производства можно подключить только через переходники, так как такая продукция производится малоизвестными азиатскими заводами, стандарты не учитываются намеренно.

  • Устанавливать более дорогие коллекторы проще, так как шаровые краны заменены на полноценные регулирующие клапаны. Серводвигатели на клапанах подключены к термостатам, расположенным в разных помещениях, что обеспечивает максимально быстрое реагирование на изменение температуры. Скажем, когда на кухне готовится праздничный обед, отопление уменьшают, а если поздней осенью проветривают помещение, открывая окна и двери в комнате настежь, то его следует усилить. Фитинги для соединения с металлопластиковыми трубами представляют собой сборные конструкции, образованные накидной гайкой, компрессионным кольцом, евроконусом и уплотнительными деталями.
  • Все три предыдущих типа работают хорошо, если контуры более или менее одинаковы. Но при существенной разнице в их длине стоит выбирать коллекторы, которые на подающем участке снабжены расходомерами, а на обратном — гнездами для удержания сервоприводов. Категорически не допускается установка обратного коллектора. наверху, а качать его вниз, так как это приведет к нагреву обратки частью тепла в исходной трубе. В результате в само помещение будет поступать меньше тепла.

Коллектор Подробности

Выполнение своих функций коллектором обеспечивается за счет работы ряда элементов. Назначение смесительного клапана вполне понятно; он обеспечивает плавление воды с разной температурой. Насос регулирует давление, при необходимости увеличивает его. В системе также используются запорная и балансировочная арматура, устройство для сброса скопившегося воздуха, манометры, термоголовка со встроенным термометром, ряд сантехнических соединительных деталей.

Сейчас разберемся с ними внимательно:

  • Гребни в сочетании с смесительным узлом двух основных типов: один на два хода, другой на три. Двухступенчатая схема работы подразумевает, что термоголовка измеряет, насколько горячий теплоноситель движется к контурам. При превышении определенного значения клапан приоткрывается и поток горячей жидкости уменьшается. В противном случае при слишком холодной воде отверстие открывается сильнее, увеличивается приток нагретой жидкости. Хотя клапан пропускает относительно немного воды, это скорее преимущество – пол может более плавно прогреваться. Смеситель рекомендуется подключать к гребенке не напрямую, а с помощью разборной муфты, чтобы упростить последующую замену.
  • Трехступенчатая система устроена иначе: одновременно регулируются и горячий, и обратный поток; для этого в коллекторный узел встроен байпас. Клапан не простой — в нем скрывается специальный вентиль, стоящий под прямым углом к ​​полости смесительной трубки. Варьируя положение этого клапана, оборудование устанавливает уровень нагрева теплоносителя на выходе.

Данное решение рекомендуется для использования в больших домах площадью более 200 кв. м, когда пропускной способности двухходового клапана уже недостаточно.

  • Смесители Наличие трехтактного также целесообразно, когда коллектор регулирует температуру автоматически, а не по заданным вручную значениям. Клапан не работает сам по себе, ему в свою очередь помогает сервопривод, согласующийся с показаниями метео- и температурных индикаторов. При всех достоинствах у трехходовой системы есть слабое место: она срабатывает слишком резко, и ее стоит лишь немного изменить положение вентиля, чтобы температура сильно повышалась или моментально падала.
  • Роль метеодатчиков неоценима: даже если ночью температура на улице существенно изменится, оборудование автоматически переключится в нужный режим. Старайтесь покупать все элементы конструкции водяного пола целиком или хотя бы детали самого коллектора у одного производителя. Собирая узел самостоятельно, выбирайте одинаковый материал для всех деталей, так он будет надежнее и устойчивее.

Обратите внимание на количество контуров отопления, общую длину пути трубы и ее пропускную способность.

При подборе деталей интересуйтесь также максимально допустимым давлением, возможностью расширить систему отопления и сделать ее прочнее, диаметром отверстий в коллекторе. Распределительный блок имеет еще одну важную характеристику – количество выходов. Точный подсчет количества петель (контуров) не всегда возможен, т. к. часть помещений потребует установки сразу двух петель.

Предварительный расчет сделан исходя из того, что на 1 кв.м площади отапливаемого пола будет приходиться 6,5 пог. м трубы . Сопоставьте полученную цифру с длинами труб в змеевиках, и тогда станет понятно, не нужно ли делать сразу две петли, чтобы не выбрасывать зря дорогие конструкции. Приобретение дополнительной коллекторной цепи (позже заглушенной) более практично, чем добавление ее в уже собранную систему.

Коллектор с насосом признан всеми специалистами наиболее эффективным решением по сравнению с другими. Принудительная циркуляция жидкости обеспечивает надежное теплоснабжение всех частей даже очень большого дома. Выдержать необходимый уклон для естественной циркуляции крайне сложно, особенно когда это соображение противоречит другим техническим требованиям и нюансам.

Сборка коллектора

Когда все детали доступны, можно собрать коллектор. Тумба для монтажа смесителя может быть внешней и внутренней, но только в первом случае система может поместиться шириной не более 160 см. Рекомендуем внимательно изучить схему установки и не уклоняться от нее, даже если шаг кажется вам бессмысленным и нелепым.

Оснащение расходомерами позволяет добиться равномерного движения теплоносителя; если же петля хоть и ненамного короче остальных, то вода устремляется в нее, так как гидравлическое сопротивление меньше. Расходомеры как раз позволяют обратить действие этого физического паттерна. Это намного практичнее, чем использование регулируемых вручную систем.

Самодельный коллектор может не включать в себя смесительный узел, тогда установка вентилей не требуется, стабильная температура поддерживается одним циркуляционным насосом. Его монтируют строго в обратку, чтобы лишний объем жидкости из системы отопления не затягивался. При использовании двухходовых систем в обвязку входит установка пары вентилей на обратку, это позволит исключить ситуацию, когда возникает обратный ход. Если установлен низкотемпературный конвекционный котел, в коллекторе особой необходимости нет; но если вы хотите использовать погодную автоматику, то без нее опять же не обойтись.

Пластиковый коллектор не хуже металлического аналога; тем более найти мастеров, которые смогут собрать полипропиленовую гребенку, не составит труда. По прочности и надежности лучшими решениями считаются трубы из нержавеющей стали и латуни, полипропилен надежно работает только в двух-трех простых контурах, что необходимо учитывать при монтаже. Все специалисты рекомендуют выбирать промышленный коллектор в сборе , потому что цельный продукт намного стабильнее и меньше риск того, что он начнет протекать.

Хоть и говорят, что прямая связка самая простая, но рано или поздно ее все равно придется переделывать на двухстороннюю или трехходовую, поэтому лучше сразу.

Самая легкая схема включает перепускной клапан (сантехники называют его «три четверти»), переходник, муфту типа «американка», шаровой кран, коллектор, связки с наружной и заглубленной резьбой (все на один дюйм). Помимо этих деталей вам потребуются ниппели, тройники, колена, циркуляционные насосы, воздухоотводчик и дренажный клапан. Монтаж многоконтурных теплых полов требует использования термоголовки с вынесенным снаружи датчиком, клапана для перемешивания жидкости.

Также в усложненной системе используется «американка» ¾, несколько гаек одного размера, тройник и ниппель (оба дюймовые). Клапаны ½ дюйма подключаются к циркуляционному насосу, штуцер и металлопластиковые трубы имеют одинаковые размеры. Заглушка используется дюймовая, в коллекторе устанавливают шаровые краны 0.5 дюйма, гайки для крепления насоса — накидываемые.

Подключение теплых полов к коллекторам производится на обжимных фитингах. Перед стыком в трубе формируется фаска, благодаря которой улучшается сцепление. Когда все работы завершены, трубы опрессовываются и испытываются в рабочем режиме (с заведомо повышенным давлением). Продолжительность теста 180-300 минут, температура выставлена ​​на максимум , для гарантированного выявления всех слабых мест и недостатков. Коллекторы размещаются в специальных шкафах, устанавливаемых либо непосредственно у котла, либо рядом с точкой подключения к теплым полам.

Вместо коллекторного шкафа можно использовать достаточно вместительную нишу. Но это допустимо только после консультации с профессионалами, в идеале им стоит доверить такую ​​работу.

Самостоятельная установка не по схеме чревата серьезными последствиями, неисправностями и даже затоплением!

Как подключиться?

Если в системе отопления 2 контура, необходимо приложить все усилия, чтобы их длина была примерно одинаковой. В сочетании с применением распределительных коллекторов и некоторых других специальных устройств. обеспечивает равномерную степень обогрева всех помещений. Или, как говорят специалисты, проведена балансировка теплого пола. Эта процедура требует тщательного теплового расчета, основным параметром при котором является объем всех ответвлений. Рассчитывается, насколько необходимо ограничить подачу воды в каждый контур для равномерного нагрева.

Тюнинг также подразумевает учет количества и радиуса поворотов во всех контурах, т.к. они повышают сопротивление системы прохождению жидкости. Если в доме уже установлена ​​система отопления и нет штатных механизмов, поддерживающих баланс между контурами, необходимо установить балансировочные клапаны. Отличием от простой запорной арматуры является возможность регулирования расхода теплоносителя автоматическим или ручным способом.

Отопление одного помещения площадью не более 25 кв. м за счет воды от радиаторов может означать как ручное, так и автоматическое (с помощью термостата) управление схемой. В такой системе лучше подавать воду в сильно нагретый контур и получать обратный поток теплоносителя через пробный кран «американки».

Если автоматическая регулировка осуществляется с помощью термоголовки, смесительный клапан должен быть установлен так, чтобы знак «+» указывал на выход из основного клапана. Клапаны, подающие воду в систему, и трубы, возвращающие ее в коллектор, крепятся через соединительные элементы с наружной резьбой. Круговой насос должен перекачивать жидкость в направлении смесительного клапана.

Советы по выбору

Обратите внимание на следующие нюансы:

  • Простейшая система, которая регулирует только подачу теплых полов теплоносителем равномерной длины, может управляться ручным закрытием и открытием кранов. Если оборудование подключается к радиаторам, рекомендуется использовать коллекторы, оснащенные датчиками протока; Желательно использовать устройства с сервоприводами.
  • Компоненты достаточно важные, причем любые; При выборе запорной арматуры ориентируйтесь на эмпирически установленные данные. Если расход воды в час не превышает 2 куб. м, такие устройства смогут обеспечить обогрев от 50 до 100 кв. м эт. Но обратите внимание, что верхняя цифра более показательна, может быть достигнута только при наличии надежного утеплителя, мощного котла. Очень холодная погода также снижает эффективность системы.
  • Этажи от 80 до 200 кв. м эффективно отапливается с помощью коллекторов емкостью 2-4 куб. м в час. Более мощные системы использовать не рекомендуется, так как проще смонтировать пару смесительных узлов. Что касается клапанов, берите только образцы из латуни или нержавеющей стали, выпущенные солидными фирмами.
  • Обратите внимание на то, как регулируется температура воды. В средней полосе Российской Федерации и в более южных регионах нормальная температура составляет минимум 30 градусов, а максимальное значение – 55 градусов. Если вы живете севернее или просто пол недостаточно теплый, рекомендуется увеличить оба значения на 5 градусов. Учитывайте эти обстоятельства, когда будете комплектовать систему и монтировать ее.
  • Специальная коробка для установки коллектора, чаще всего имеет размеры 600х400х120 мм. Размещать его следует строго на краю напольного покрытия, выше поднимать это устройство нежелательно. Многие производители стараются выпускать такие стальные изделия с антикоррозийным покрытием или полипропиленом, чтобы исключить риск появления ржавчины при контакте с вода. Вы можете выбрать как уменьшенный, так и увеличенный шкаф по сравнению с типовыми размерами, если он вам нужен для размещения конкретного коллектора и сопутствующего оборудования.
  • Настенные коллекторные шкафы в основном окрашены белой порошковой краской, а встраиваемые версии имеют только переднюю панель. Если в доме есть маленькие дети, места коллекторов желательно оборудовать надежными замками, исключающими случайный доступ.

Производители

Российские коллекторы для теплых полов изготовлены из нержавеющей стали, оснащены всеми необходимыми атрибутами для успешной работы. Европейские изделия тоже автоматизированы как надо, но в основном из черных металлов. Мастера ценят изделия из Rehau , особенно то, что трубы очень удобно крепить друг к другу, подводящий и приемный патрубки взаимно удалены. Не рассчитывайте, что вы сможете купить очень дешевый коллектор и ограничить его, почти наверняка вам придется докупить намного больше.

Корпорация Valtec производит высококачественные коллекторы для теплого пола, оснащенные распределителями воздуха, дренажными устройствами, заглушками. Компания дорожит своей репутацией, а потому каждый продукт подвергается жесткому контролю качества на различных этапах работы. Все, что официально поставляется в РФ, соответствует национальным стандартам и на 100% обеспечивает потребности заказчика.

Компания обещает, что установка коллекторных систем обойдется в минимальную сумму денег и будет достаточно оперативной.

Коллектор Валтек Продукция Rehau

В сфере сантехники и сантехнического оборудования Италия имеет непререкаемый авторитет у производителей коллекторов, таких как Luxor , Fado, Caleffi и некоторых других. Максимальное рабочее давление для оборудования этих марок 10 бар, максимально допустимый нагрев 110 градусов (для отдельных модификаций 120, но это лучше уточнить в технической документации).

Концерн «Миллениум» налажены поставки отличных коллекторных групп с термостатической арматурой, смесительных блоков. Современная китайская компания полностью опровергает самим фактом существования своей продукции мифы о низком качестве азиатской продукции. Для изготовления коллекторов на заводах «Миллениум» используется первоклассная нержавеющая сталь, максимальная рабочая температура 80 градусов. . Этого вполне достаточно для раздачи воды в любой системе теплого пола.

Луксор коллекционер модель от «Миллениум»

Удачные примеры и варианты

Осталось узнать некоторые подробности об удачных решениях при размещении коллектора теплого пола. Ведь мало его выбрать, нужно еще и правильно смонтировать. В основном распределительные пункты размещают на одинаковых расстояниях от частей трубопровода, это способствует сохранению равномерности работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
