Как собрать котельную в частном доме своими руками: Как правильно сделать котельную в частном доме?

Обвязка котельной своими руками: схема, фото

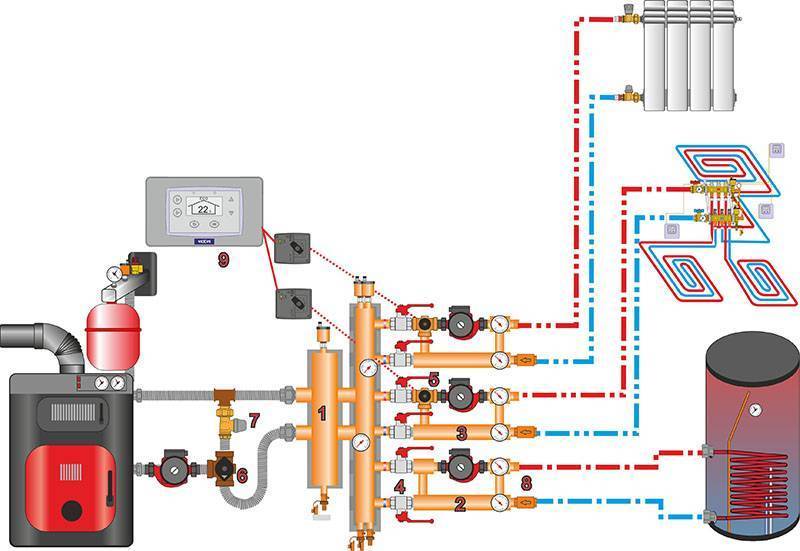

Схема обвязки котельной

В перечень оборудования, необходимого для возведения отопительной системы, входит более десятка функциональных и вспомогательных технических устройств. Котёл, генерирующий энергию – важнейший узел, но его «движущая» сила напрямую зависит от того, насколько грамотно построена обвязка котельной.

Как устроена отопительная система

Тепло, образовавшееся в результате сгорания топлива, нагревает воду в трубах, но в большом по протяжённости контуре этот процесс происходит достаточно медленно. Повысить скорость нагревания и перемещения теплоносителя по системе позволяет вспомогательный (малый) контур, который и называют обвязкой.

Практический эффект, который даёт обвязка котельной частного дома, выражается:

• в экономии топлива;
• в быстром нагреве теплоносителя.

Благодаря малому контуру происходит саморегуляция процесса нагрева, так горячая вода, возвращаясь в котёл, закрывает воздушную заслонку. Степень горения топлива понижается и температура падает.

Расчет системы для Вас после теста на 1 минуту!

Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Варианты обвязки котельной в частном доме

Сложность схемы обвязки для частного дома прямо пропорциональна предполагаемой технологичности отопительной системы.

Контуры с естественной циркуляцией воды сейчас практически не применяются, разве что в качестве резервных (на случай отключения электричества). Чтобы исключить перегрев системы, устанавливают трубы большого диаметра.
Наиболее простой и эффективный вариант – врезка циркуляционного насоса, который принудительно гоняет воду по трубам. Её недостаток – энергозависимость. При отключении электроэнергии возникает опасность резкого температурного скачка. Есть и свои плюсы – заморозить такую систему сложнее, поскольку вода постоянно находится в движении.
Коллекторная – сложная и дорогостоящая схема, но дающая самый высокий показатель теплоотдачи. Установка классической обвязки повышает уровень безопасности системы, так как процесс нагрева контролируется автоматически, а все технические узлы системы автономны.

Вариант с первично-вторичными кольцами рассчитан на обслуживание группы потребителей. В обвязку газовой или твердотопливной котельной монтируются несколько циркуляционных насосов, которые доставляют воду от котла в комнату или квартиру.

В силу высокой функциональной нагрузки для изготовления малого контура лучше использовать металл, в частности медь. Этот материал физически прочный и технологичный, поэтому уверенно выдерживает высокое давление в трубах, не ржавеет под воздействием горячей и холодной воды.
Помимо меди для контура подойдут трубы, из которых планируется собирать основную систему – полипропиленовые, металлопластиковые, стальные.

Обвязка котельной – фото работ компании Теплострой

Монтаж котельной п. Вырица

Монтаж котельной п. Цвелодубово

Монтаж котельной п. Ильичево

Монтаж котельной п. Сосново

Установка котла Buderus

Каскадная установка двух котлов Buderus Logano G334

азовый котел Buderus – каскадная установка

Насосные группы Meibes

Смотрите также

Газовая котельная

Газовая котельная Если в ваши планы входит организация газовой котельной, то без знания норм…

Котельная в частном доме

Схема котельной в частном доме Развитие технологий способствует тому, что бытовое оборудован…

Котельное оборудование

Организация систем теплоснабжения подчиняется определённым нормативным требованиям, поэтому в перече…

Строительство котельных

Котельная ООО «ТеплоСтрой» предоставляет услугу строительства котельных в коттед…

Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

• Котел;
• Трубы;
• Радиторы;
• Насос;
• Расширительный бачок.

Содержание

• Котел
• Трубы
• Радиаторы
• Насос
• Расширительный бак и система подпитки
• Тепловой контур
• 40 фото схем водяного отопления для дома:

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

https://youtu.be/wj1iKovQEzE

40 фото схем водяного отопления для дома:

Размеры котельной в частном доме для газового котла: нормы площади

Система отопления частных коттеджей чаще всего автономная. Это удобнее: хозяин дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе является газовый котел. Для него и для его периферии рекомендуется оборудовать в частном доме котельную.

Содержание

1. Назначение котельной
2. Основные нормативные документы
3. Правила размещения котельной в доме
4. Требования к помещению
5. Требования к котельной пристроенной к дому
6. Какой площади должно быть помещение
7. Размер пеллетной котельной в доме
8. Размещение котла на кухне, в кладовой или прихожей
9. Окно котельной
10. Требования к дверям котельной
11. Требования к стенам в котельной
12. Проектирование и расчет
13. Воздухообмен
14. Приточно-вытяжные потоки
15. Электричество
16. Состав проекта отопления

Назначение котельной

Котельная в частном доме — служебное помещение, в котором размещено отопительное оборудование 900 02 Отопительное оборудование классифицируется как небезопасный в аварийной ситуации. При протечке газового котла или подающих труб существует вероятность возгорания, взрыва, возгорания и отравления. Поэтому монтировать такое оборудование необходимо в соответствии с нормами СНиП.

Наилучший вариант обустройства – отдельное специальное помещение для газового котла и оборудования для его обслуживания. Строят его так, чтобы в случае повреждения, аварии или во время ремонта не пострадали проживающие в доме люди, а также жилые помещения.

Места для размещения:

• чердак или мансарда;
• подвал – на сегодняшний день самое популярное решение;
• отдельный хозблок — рекомендуется, если дом старый;
• комната в доме;
• Пристроенная котельная.

Проект котельной на базе газового аппарата и на базе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Бытовая автоматическая система управления газом

Основой нормативной документации на строительство котельной являются документы СНиП. В перечень входят:

• п.6.17-25 СП 42-101-2003;
• п.6.29-48 СП от 2.04.08-87;
• глава 4 в СП 41-104-2000;
• п.7 СП 62.13330.2011;
• п.6.6 СП 60.13330.2012;
• п.6.12 СП 55.13330.2011;
• Инструкция МДС 41.2-2000 о размещении газовых котлов.

Нормы СНиП постоянно обновляются и изменяются. С 2019 года обязательным элементом стало оснащение газовой котельной датчиком загазованности.

Правила размещения котельной в доме

Проект котельной

Разработку проекта котельной лучше доверить специалистам. Помимо норм СНиП существует множество дополнительных ограничений на размеры помещения и его обустройство, касающиеся пожарной безопасности, требований к частоте воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность обогревателя:

• Если мощность газового котла не превышает 30 кВт, его можно установить в любом месте, в том числе на кухне и в коридоре.
• Оборудование мощностью до 60 кВт также можно установить на кухне или в зале, но недостаточный воздухообмен компенсировать приточным воздуховодом диаметром не менее 15 см.
• Устройство мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
• Еще более мощные агрегаты устанавливаются только в отдельном здании.

Если в специальном сооружении все устроено для правильного размещения котла, то в подсобных помещениях или в подвале необходимо учитывать особенности монтажа и устройства различных систем. Газовый котел монтируется на пол или на стену. При этом на стене в кухне допускается монтировать прибор мощностью до 60 кВт, а в прихожей – только до 35 кВт.

Одноконтурный котел работает только на обогрев дома, двухконтурный поставляет горячую воду. Этот вариант выбирается, если используется небольшое количество горячей воды. Тогда котельная тоже заменяет котельную.

Требования к помещению

Пол, стены и потолок обшиты негорючими материалами

Помещение для газового котла должно удовлетворять ряду следующих условий.

• В кочегарке должно быть окно. Он может быть как пластиковым, так и деревянным. Его площадь рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в подвале только в том случае, если хозблок относится к полуподвальным помещениям.
• Требуется вентиляция. Мощность и тип системы зависит от параметров котла.
• Установка комплектуется водопроводными и канализационными трубами, газовыми трубами, системами управления и электропроводкой. Оборудование должно располагаться так, чтобы был свободный доступ к котлу и к любому нагревательному элементу.
• Обшивать стены, полы, потолки можно только негорючими материалами. Для стен и пола обычно берется плитка, допускается оштукатуривание.
• В котельной допускается установка не более 2-х аппаратов.
• Учтен вес котла. Если она превышает 200 кг, под нее возводят железобетонную подушку или плитный фундамент.
• Все проемы должны быть отделаны негорючими материалами, створки должны открываться наружу.
• Ко всем элементам системы отопления должен быть свободный доступ.

Котельные предпочтительнее устанавливать в северной или восточной части дома. Обычно их объединяют с санузлом, котельной, кухней.

Требования к котельной пристроенной к дому

Иногда под котельную выделяют отдельный модуль.

Для кочегара можно построить отдельный модуль. К этому варианту прибегают редко, так как обычно пристройка искажает внешний вид здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке предъявляется ряд особых требований:

• Фундамент строения не соединяется с фундаментом здания, между ними оставляют зазор, часто дополнительно гидроизолируют.
• Газовые приборы сильно нагреваются, поэтому стены, пол и потолок выполнены и отделаны только негорючими материалами.
• Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
• Для дымохода требуется специальный фундамент.

Отдельная или пристроенная котельная, как и комната в доме, оборудуется собственной вытяжкой. Нужны окна.

Строительство пристроенных и крышных котельных допускается при соблюдении норм давления и температуры воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливаются на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентируются СНиП. Параметры определяются мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт требуется 7,5 м² для оснащения агрегата под газ. Высота помещения около 2,5 м, поэтому при установке на кухне нужно рассчитать кратность воздухообмена.
• Для нагревателя мощностью 60 кВт требуется 15 м³.
• Площадь котельной в частном доме для газового бытового котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Объем кочегарки для агрегата мощностью до 350 кВт не менее 20 м³.

На самом деле площадь комнаты должна быть больше. Ведь рядом с агрегатом необходимо разместить сервисное и измерительное оборудование так, чтобы оставался свободный доступ к любым элементам и аппаратам.

При размещении котла в деревянном здании расстояние от агрегата до стены, обитой в этом месте железом, должно быть не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

При отсутствии централизованного газоснабжения вместо газового котла устанавливается пеллетный котел. Этот твердотопливный вариант привлекает своей экономичностью и возможностями автоматизации. Пеллеты могут храниться в специальном бункере, откуда по мере необходимости подаются в котел.

Бункер и обогреватель размещаются в разных комнатах или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для обогрева 400 м² в течение 6 месяцев. Площадь склада составляет 4 м². Размеры котельной рассчитываются стандартным образом.

Размещение бункера и пеллетного котла в одном помещении запрещается. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или прихожей

Котлы допускается устанавливать на кухне при объеме помещения 21 м³

Если мощность прибора не превышает 60 кВт, установка в подсобных помещениях в дом разрешен. Газопроводы разрешают установку, если кубатура кухни 21 м³ или кухни-столовой – 36 м³.

Здесь устанавливаются как напольные, так и настенные котлы. Оборудование — насосы, смесители, распределители, коллекторы обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, ограничений на установку нет.

Преимущество такого расположения: нет необходимости выводить дымоход на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в ванной комнате.

Окно котельной

Обязательное требование – открывающееся окно. Его конструкция строго регламентирована ГОСТ Р 56288-2014. Окно относится к категории легко сбрасываемых. Он может располагаться на стене, на потолке или в приямке.

Предназначен для защиты здания от взрыва. При аварии ударная волна выбивает окно и благодаря этому несущие конструкции дома не повреждаются.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² устанавливается окно площадью не менее 0,8 м²;
• в помещении площадью более 9 м² площадь остекления не является рамой, рассчитанная из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается установка однокамерного стеклопакета толщиной до 4 мм. Нельзя использовать поликарбонат, защитное стекло, армированное стекло.

Требования к двери котельной

Дверь должна быть оборудована в пристроенной котельной. Из помещений внутри коттеджа — в подвал, на кухню — отдельная дверь не нужна.

Исключением является котельная на пеллетах или дровах. Здесь необходим выход на улицу.

Требования к двери в жилищную котельную следующие:

• расстояние от двери в помещение до входной двери должно быть не более 12 м;
• створка должна открываться наружу для облегчения выхода из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• полотно должно соответствовать типу 3 с EI15 — дверь стальная с негорючим наполнением;
• порог перед входом должен быть на 10 см выше пола в коридоре для предотвращения затопления в случае протечки.

Для слива воды установлен канализационный трап.

Требования к стенам в котельной

Для приставных или отдельных модулей также представлены определенные строительные нормы. Стены возводятся только из несущих или самонесущих материалов – кирпича, пенобетона, газоблока. Такой материал выдерживает открытый огонь 120 и даже 180 минут.

Также учитывается нагрузка на подшипник. Вес котлов и расширительных бачков довольно большой. Кирпичная стена выдержит такую ​​нагрузку.

Каркасная технология и сэндвич-панели не подходят, так как используемые в строительстве материалы горючи.

Проектирование и расчет

Проектирование и расчеты должны выполнять специалисты

Лучше специалисту создать проект и рассчитать планировку котельной. Однако владелец должен быть знаком с общими требованиями организации.

Воздухообмен

Частота полного воздухообмена зависит от назначения помещения. На кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется дополнительно 100 м³. Если речь идет об отдельной котельной, то воздух обновляется три раза в час. Однако в этом случае воздухообмен необходимо рассчитывать с учетом объема приточного воздуха для сжигания газа.

На самом деле расчет прост. Например, для нормальной циркуляции воздуха в котельной площадью 12 м² при высоте 3 м требуется 12*3*3=108 м³ воздуха в час.

Приточно-вытяжные потоки

Приток размещается внизу двери или стены. Лучше, если воздух будет поступать в помещение с улицы, но допускается и изнутри дома. Размеры отверстия определяются мощностью котла, размерами помещения и типом агрегата. Так, для твердотопливного котла с закрытой топкой считается только трехкратный воздухообмен. Для модели с открытым очагом учитывается воздух для горения.

Допускается производить расчет с учетом только площади дома.

Вытяжная шахта обычно располагается рядом с дымоходом. Обязательное условие – вытяжка должна быть выведена на крышу здания, иначе в вентиляции не будет тяги.

Не устанавливайте вентилятор в вытяжной канал.

Электричество

Проводка в котельную заводится обычным способом. Электрические кабели рекомендуется прокладывать в стенах. При большой мощности нагревателя его лучше подключать через отдельный щиток.

Состав проекта отопления

В проект входит перечень чертежей и планов с описанием всех элементов системы отопления и котельной. Необходимы следующие документы:

• план системы отопления и теплых полов, если она оборудована;
• аксонометрические схемы обеих систем;
• чертежи серийных узлов соединения и крепления трубопроводов;
• Тепловая схема котельной;
• план фундамента, если таковой имеется;
• схема прокладки дымохода;
• компоновка котельного оборудования;
• спецификация используемого оборудования и материалов;
• общие чертежи.

Котельная для газового котла — специальное помещение. Он обустраивается своими руками в соответствии с рядом очень строгих правил. Учитываются пожарная безопасность, санитарные нормы, требования воздухообмена, правила эксплуатации котла.

Как правильно установить и подключить котел к сетям водоснабжения и электроснабжения в квартире или доме

Многие хозяева используют для нагрева воды в своей квартире или частном доме электрический бойлер, что экономичнее и удобнее. Довольно часто возникает вопрос, можно ли своими руками подключить электронагреватель к водопроводной системе. На практике это вполне реально, однако для правильного выполнения таких работ необходимо знать схему установки котла, особенности монтажа и некоторые важные правила для успешного и безопасного функционирования всей системы. В статье будет представлена ​​практическая инструкция, как установить электрический бойлер для нагрева воды своими руками.

С чего начать?

Прежде чем приступить к установке котла, следует определиться с необходимыми слесарными инструментами. Для установки водонагревателя вам понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестообразная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов потребуются тройники, запорная арматура, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкеры для крепления блока на стене

Следующим шагом является определение габаритных размеров необходимого водонагревателя и поиск места для его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в диаметре. Здесь следует исходить из места установки, которое должно соответствовать следующим требованиям:

• Предоставить владельцу возможность обслуживать котел в течение всего периода его эксплуатации.
• Обеспечить надежное крепление водонагревателя, от которого напрямую зависит прочность стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Электропроводка должна выдерживать нагрузку от работы прибора, а также обязательно наличие заземления, что является одним из основных требований к безопасности работа бойлера

Что касается габаритов изделия, то они напрямую зависят от мощности водонагревателя. Для выбора подходящего варианта исходите из следующей формулы: на 1 человека — 30 л., на 2 человека — 50 л., на 3 человека и более — 80-100 л. Место установки выбирается так, чтобы не мешать проходу и обеспечивать безопасность хозяев.

Как безопасно повесить котел на стену

Определившись с местом, следует внимательно подойти к монтажу агрегата на стену. Стандартная система монтажа предусматривает анкеровку, когда в стене просверливаются два отверстия для пластиковых дюбелей, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкеры, на которые через специальные выдвижения в металлической планке котла подвешивается котел.

Система крепления водонагревателя

При планировании мест сверления используйте рулетку и уровень, чтобы крепления были выполнены в одной плоскости. Это позволит повесить водонагреватель ровно и без перекосов, что немаловажно.

Обычно расстояние между анкерами составляет 20 см.

Высота монтажа котла обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства. Важно помнить, что котел следует вешать только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене, используйте ударную дрель или перфоратор. Сверла в этом случае должны иметь выигрышный наконечник.

Как безопасно установить котел на гипсокартон

Если хозяева планируют повесить электрокотел в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заранее. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.

В алюминиевом профиле для крепления гипсокартона сделаны отверстия

Возможность использования нескольких досок

Пиломатериал крепится к поверхности стены в тех точках, которые не будут совпадать с расположением монтажных реек на планке корпуса обогревателя.

Несколько сложнее выполнить закладные, когда хозяева не подумали о возможности будущей установки водонагревателя при отделке помещения гипсокартоном. В этом случае используются химические анкеры, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После сверления глубокого отверстия в него с помощью монтажного пистолета нагнетается раствор, в который аккуратно вкручивается металлическая шпилька с втулкой соответствующей длины. Через сутки на такое крепление можно вешать котел.

Завинчивание металлической шпильки с сетчатой ​​втулкой

Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и способность выдерживать большой вес емкости для воды.

Крепление на деревянную стену

Если деревянная стена является несущей и представляет собой цилиндрический или профилированный брус сечением 150 мм и более, то котел можно свободно монтировать на нее с помощью специальных дюбелей. Для подвески водонагревателя сверлят отверстие под дюбель, длиной не менее 100-120 мм, здесь же используют анкерные болты.

Обычно необходимость крепления котла на деревянной стене возникает в коттеджах, которые часто строятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используют вагонку. Важно помнить, что при монтаже водонагревателя крепеж производится на несущую стену, что позволяет безопасно выдерживать вес от 80 кг и более.

Пример установки бойлера на даче

Как подключить бойлер к водопроводу?

Повесив котел на стену, можно переходить к следующему этапу работ – подключению водонагревателя к системе водоснабжения, которая может быть центральной или частной (через автоматический насос). Можно найти несколько способов подключения водонагревателя, но мы рассмотрим самый правильный, который позволит беспрепятственно слить воду в случае необходимости. Это может понадобиться при обслуживании агрегата (удаление накипи, замена ТЭНа, ремонт термостата и так далее).

Два шаровых крана: впускной и выпускной

Важно знать, что жидкость поступает в котел под давлением, поэтому горячая вода из него выйдет только в том случае, если во внутрь будет поступать холодная. А вот чтобы слить воду из нагревателя на техническое обслуживание, нужно запустить внутрь воздух. С этой целью при подключении агрегата к системе обязательно предусматриваются две запорные арматуры, лучшими из которых являются шаровые краны. Они присоединяются к трубам котла через тройники.

На входе в водонагреватель всегда устанавливается предохранительный обратный клапан, основной задачей которого является снижение давления в системе при его превышении путем сброса жидкости через дренажное отверстие.

Клапан сброса давления

На котлах марки Аристон и некоторых других такой клапан идет в комплекте, что очень удобно, так как дает возможность сразу подсоединить его к трубе. В остальных случаях клапан нужно будет приобретать отдельно. К отверстию клапана обычно подсоединяется тонкая силиконовая или резиновая трубка, которая выводится в канализационную систему.

На всех моделях электрических водонагревателей патрубок подачи холодной воды маркируется синим цветом, что позволяет избежать ошибок при подключении

Ведущими элементами к патрубкам могут быть гибкие резиновые шланги в металлической оплетке, полипропиленовых или металлопластиковых трубах, что зависит от желания самого владельца. Первый вариант удобен в плане монтажа, однако, что касается надежности, то лучше всего отдать предпочтение подключению напрямую к трубам ПВХ. Дело в том, что резиновые шланги имеют относительно небольшой срок службы, что увеличивает риск протечки воды.

Резьбовое соединение

Во всех моделях водонагревателей марки Аристон патрубки (вход, выход) имеют сечение 15 мм (1/2 дюйма) с наружной резьбой, что следует иметь в виду при приобретении дополнительных сантехнических элементов (клапанов). При монтаже резьбовых соединений можно использовать традиционную льняную паклю, которая применяется в сочетании с уплотнительной смазкой. Однако эта работа требует опыта работы, поэтому многие новички предпочитают использовать ФУМ-ленту.

Важно помнить, что уплотнительная лента ФУМ всегда наматывается на наружную резьбу по часовой стрелке, при этом делается не менее 10-12 витков. После этого можно сбрызнуть гайку и аккуратно закрутить ее гаечным ключом. Следует знать, что при использовании ФУМ-ленты гайку нельзя ослаблять, иначе придется все заново запаковывать.

При соединении арматуры с резиновым шлангом в металлической оплетке используется резиновая прокладка, поэтому резьбовые соединения здесь уже не требуются.

Гибкие шланги удобнее монтировать

А вот если соединение производится к металлопластиковым или полипропиленовым трубам, то потребуется использовать ФУМ-ленту или льняную паклю. Все соединения затягиваются ключом.

Если напор воды в частном доме или квартире слабый, то перед вводом в котел целесообразно установить насос повышения давления, который позволит нагнетать воду в котел для нагрева.

Схема подключения бойлера косвенного нагрева с рециркуляцией

Бойлер косвенного нагрева позволяет получать горячую воду за счет нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такая система производства горячей воды используется в тех случаях, когда у хозяев установлен газовый или твердотопливный котел. Косвенный бойлер можно подключить по одной из следующих схем:

С помощью трехходового клапана

Такую систему лучше всего устанавливать при значительном расходе горячей воды на хозяйственно-гигиенические нужды. Здесь создается два контура, один из которых предназначен для обогрева помещения (основной), а второй – для нагрева воды к бойлеру.

Схема установки системы трехходового клапана

Таким образом, водонагреватель имеет всего 4 патрубка: два на вход и два на выход. Трехходовой кран монтируется на линии горячей воды, идущей от котла к системе отопления, что позволяет использовать теплоноситель для нагрева воды в котле. Удобство системы в том, что при снижении температуры воды внутри водонагревателя до порогового значения датчик температуры передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды в агрегат.

С двумя циркуляционными насосами

При таком способе подключения вместо трехходового клапана используются 2 циркуляционных насоса, каждый из которых используется для своего контура. Управление насосами осуществляется датчиком температуры бойлера косвенного нагрева. Чтобы потоки тепла не смешивались, устанавливается обратный клапан.

Схема подключения через циркуляционные насосы

С помощью гидравлической стрелки

В сложной системе отопления, когда хозяева используют теплоноситель не только в радиаторах отопления, но и в системах водяного теплого пола, гидрострелку используют при подключении косвенного нагрева котел. Это специальное устройство, представляющее собой компенсационную камеру, в которой компенсируется перепад давления и происходит его выравнивание. Однако, учитывая сложность установки такой системы, для ее установки приглашается опытный мастер.

Требования к электропроводке при подключении электробойлера

При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая большую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую нагрузку по току. Вот несколько полезных советов:

• Розетка должна иметь степень защиты не ниже IP 44
• Автомат и УЗО должны быть выполнены во влагонепроницаемом корпусе (если они устанавливаются внутри помещения)
• В качестве кабелей лучше использовать ВВГнг или NYM

Сечение жил в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку 2,5-3 кВт.

Схема подключения электронагревателя

Розетка должна быть заземлена, что является важным требованием производителя и позволит избежать поражения электрическим током при пробитии корпуса.

В квартирах нового типа с этим проблем нет, так как все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно нужно устанавливать УЗО или дифавтомат, совмещающий функции УЗО и обычного отрезного автомата. Это позволит избежать утечки тока, а также своевременно подать сигнал о неисправности электрокотла.

Не подключайте дополнительные мощные электроприборы (стиральную машину, фен) к розетке, через которую питается водонагреватель, во избежание риска перегрузки.

Удобное расположение розетки для подключения

На практике при монтаже котла некоторые владельцы пренебрегают контуром заземления. Делать этого не нужно, так как любое, даже самое качественное устройство не может иметь 100% защиты от поломок и отказов, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытовых нужд подключаются к сети переменного тока 220 В.

Обычному хозяину, умеющему держать в руках слесарный инструмент и имеющему начальные навыки электробезопасности, установить котел своими руками не составит труда.
