Как соединить медный и алюминиевый провод: советы и подробное руководство

У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия. Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.

Монтаж электропроводки в деревянном доме (прочитать подробнее)

При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару.

Провода медные и алюминиевые: неужели несовместимы

Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают.

Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди. В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.

Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.

Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом.

Как соединить медь и алюминий с помощью клеммных колодок

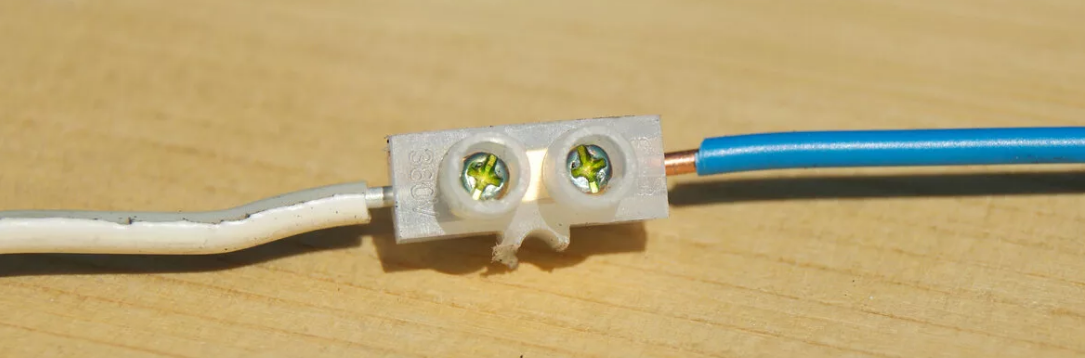

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

На заметку! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.

Наибольшее распространение для соединения проводов получил клеммник.

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз.

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

На заметку! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках.

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами.

Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.

Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца.

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• простая шайба;
• кольцо другого проводника;
• шайба;
• гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение.

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

• возможность разобрать и собрать заново соединения, не нарушая заклепку;
• необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.

На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.

На заклепку надевают детали в следующем порядке:

• проводник из алюминия;
• пружинная шайба;
• проводник из меди;
• плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Обратите внимание! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной.

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

На заметку! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом.

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

На заметку! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно с помощью газовой горелки или паяльника.

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут.

После этого выполняют скрутку нескольких концов и делают припаивание.

Обратите внимание! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы.

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

На заметку! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим.

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

На заметку! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы.

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Видео: соединение медных и алюминиевых проводов

самые безопасные и надежные методы

СОДЕРЖАНИЕ

• Подготовка к соединению проводов между собой
• Можно ли использовать обычную скрутку для соединения проводов
• 8 способов соединить провода между собой без пайки и сварки
• Технология скрутки с термоусадкой
• Использование соединительной гильзы
• Использование гильзы с термоусадкой
• Гильза с термоусадкой и припоем
• Использование клеммной колодки и обжимных наконечников
• Изолированный плоский разъем
• Использование круглого изолированного разъема
• Концевой клеммник
• Пайка и сварка для соединения проводов
• Пайка
• Сварка
• Нюансы соединения между собой проводов из разных материалов и различного диаметра
• Полезные рекомендации по соединению проводов

Проблема. Большой ошибкой будет считать, что, чтобы соединить провода между собой, достаточно сделать скрутку и не забивать себе голову. Такой подход приведет к проблемам, а то и к пожару. Поэтому важно разобраться, какой современный метод соединения подойдет вам лучше всего.

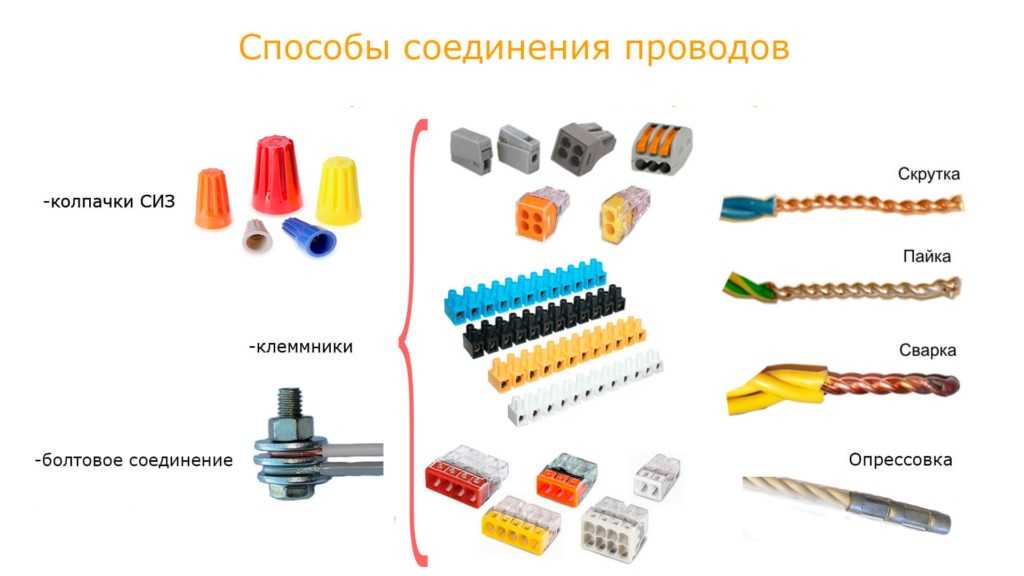

Решение. Соединение проводов между собой возможно разными способами: пайкой, сваркой, различными приспособлениями и т. д. Выбрать подходящий начинающему электрику может быть непросто, ведь каждый из этих методов имеет свои особенности.

Подготовка к соединению проводов между собой

Перед тем как соединять провода между собой, их необходимо зачистить от изоляции.

Зачистку провода можно осуществлять с помощью монтерского ножа, но делать то нужно аккуратно, чтобы не повредить токопроводящую жилу и не уменьшить ее сечение. Поэтому здесь важно соблюдать последовательность действий:

1. Зачистку жил от изоляции нужно производить в удобных условиях.
2. Пальцами левой руки (если вы правша) сожмите изолированную жилу.
3. Нож держите в правой руке и без сильного нажима надсеките изоляционный слой – проверьте его твердость. Не повредите жилу: не надсеките и не уменьшите площадь ее сечения.
4. Медленно поворачивая провод пальцами левой руки, надрежьте изоляцию вокруг жилы.
5. После кругового надрезания стяните изоляцию с жилы «чехлом».

Для описанной выше нехитрой операции также было придумано приспособление – стриппер. Им обзавелся уже, наверное, каждый электрик. Это инструмент, позволяющий зачищать концы жил от изоляции, а также помогающий разделывать кабели, которые состоят из большого количества жил.

Для каждого сечения провода у стриппера предусмотрен свой «калибр» с режущей кромкой, а самое главное преимущество такого инструмента заключается в том, что с его помощью гарантированно не происходит повреждения металлической жилы.

Можно ли использовать обычную скрутку для соединения проводов

Еще в конце XX века нагрузки на электропроводку были меньше, а потому вопрос, как соединить провода между собой, был неактуален. Повсеместно практиковался кустарный способ соединения отрезков проводов под названием «скрутка». Два конца зачищались ножом от изоляции на одинаковую длину от среза, а дальше просто скручивались в жгут.

Для лучшего контакта такой жгут потом обжимался плоскогубцами. Затем получившийся хвостик обертывался изолентой так, чтобы не было видно оголенных жил. Вот и готово соединение.

В зависимости от проходящей по такому проводу электрической нагрузки длина жгута для обеспечения качественной передачи тока могла достигать 10 см!

В принципе, если вышеописанное соединение было грамотно заизолировано, то служить скрутка могла десятилетиями, не создавая при этом никакой угрозы для пожарной безопасности. Другое дело, что с тем самым качеством изоляции, с расчетом длины контакта никто особенно никогда не заморачивался, а потому имело место повсеместное нарушение электриками этой технологии.

Часто скрутки практиковались в производственных и складских помещениях, где почти всегда присутствует повышенная влажность. Металл проводов под воздействием паров воды и в присутствии сильного переменного электромагнитного поля, а также в отсутствии качественной герметизации очень быстро окислялся, ухудшалось эффективное передающее сечение. Как следствие, место скрутки начинало нагреваться, пока разрастающаяся коррозия не приводила к возгоранию узла.

Читайте также: «Длина сварочных проводов: требования, нормы, способы увеличения»

Так как же правильно соединить провода между собой?

Современные правила эксплуатации электроприборов (ПУЭ, п. 2.1.21) воспрещают эксплуатацию проводки, в которой имеются скрученные участки. И неважно, выдержаны или нет при этом требования тридцатилетней давности.

А иногда возникает вопрос, как соединить алюминиевые провода между собой. Или даже требуется обеспечить контакт между медной и алюминиевой жилами. Скрутка здесь также недопустима.

Виной всему здесь оксидная пленка, покрывающая любой предмет из алюминия (Al2O3). Она снижает проводимость, вследствие чего может считаться элементом изоляции. И избавиться от такой пленки невозможно – никакой напильник тут не поможет.

Есть и еще одна проблема с алюминием – он имеет высокое значение коэффициента линейного расширения при нагревании. Если задействовать недостаточно толстую жилу, то даже при протекании по алюминиевому проводу тока мощностью хотя бы в 1,5 киловатта в жгуте скрутки произойдет процесс, который электрики называют «самообжатие».

Читайте также: «Сварочный позиционер»

Казалось бы, хорошо – более плотный контакт проводов означает потенциально большую площадь их соприкосновения, что при прочих равных условиях снижает сопротивление и нагревание узла. Но стоит пользователю повернуть выключатель и разорвать цепь, как ток исчезнет, а жилы начнут охлаждаться. Со снижением температуры будет происходить и сокращение их геометрических размеров. Между проводами в скрутке появятся микрозазоры.

«Ну и что!» – скажут многие, – «Еще раз включим – снова все нагреется, расширится и прижмется». Верно, но не так, как сокращалось. В итоге многочисленные циклы нагревания и охлаждения способны разболтать изначально весьма плотную скрутку алюминиевых проводов.

Здесь уместно провести аналогию с поврежденным асфальтовым покрытием: маленькая ямка способна через пару сезонов превратиться в огромную промоину из-за того, что углубление накапливает воду, которая в межсезонье много раз превращается в лед и обратно. А вода имеет свойство расширяться при замерзании. В итоге – меняй асфальт!

Читайте также: «Сварочный стол своими руками»

В общем, чтобы гарантированно избежать появления пожароопасной ситуации, необходимо либо заменять скрутку специальными стыковочными узлами, либо дополнять ее пайкой, сваркой или же обжимом высокого усилия. Расскажем об этом далее.

8 способов соединить провода между собой без пайки и сварки

Технология скрутки с термоусадкой

Как соединить провода между собой без пайки, но чтобы при этом гарантировалась надежность соединения? Зачистим концы проводов от изоляционных слоев не менее чем на 3 см от среза. Далее жилы следует сложить параллельно и скрутить в жгут. Затем продолжения проводов разводятся, а скрутка подворачивается в сторону. Сверху ставится термоусадка.

Соединение получается влагостойким и достаточно длинным, чтобы обеспечить качественный контакт жил между собой для передачи электрической нагрузки без избыточного нагревания. Более того, термоусадка не позволит соединению разойтись при натяжении провода.

Использование соединительной гильзы

Соединительная гильза представляет собой цилиндр, как правило, из ПВХ, который призван прикрывать соединение проводов и защищать его от механических воздействий. Вначале гильза надевается на один из проводов подобно манжете. Затем концы проводов очищаются от изоляции, стыкуются, обжимаются, готовое соединение опрессовывается. Сверху натягивается гильза. Сразу следует отметить, что такое соединение не является герметичным для испарений различных жидкостей.

Использование гильзы с термоусадкой

Технология такого соединения практически ничем не отличается от предыдущей рассмотренной. Лишь только в конце гильза проходит процедуру термоусадки, в результате чего стыковочный узел герметизируется.

Гильза с термоусадкой и припоем

Современные гильзы такого типа содержат внутри припой. После того как вы состыкуете зачищенные от изоляции провода внутри нее, а далее нагреете ее феном, припой внутри расплавится и накрепко спаяет оголенные жилы. Вместе с припоем расплавятся и герметизирующие манжеты по краям гильзы – они обхватят провода и загерметизируют соединение.

Использование клеммной колодки и обжимных наконечников

Клеммная колодка – это соединительный элемент, выполняемый, как правило, из ПВХ. У самой колодки может иметься 1 или множество жил (в зависимости от того, сколько проводов вы соединяете). С каждой стороны каждой жилы на колодке присутствуют обжимные винты. Оголенные провода вставляются в зажимы и закрепляются винтами. Соединение получается надежным, а главное, его можно потом снова разобрать. Но следует отметить, что герметичность обжимная колодка не обеспечивает.

Изолированный плоский разъем

Такие разъемы крепятся на концах оголенных жил посредством обжатия, а далее соединяются по принципу «папа – мама». И здесь нужно внимательно отнестись к двум моментам:

• во-первых, такие разъемы ни в коем случае не обеспечивают герметичность соединения;
• а во-вторых, внимательно следите, чтобы количество «пап» равнялось количеству «мам», иначе останетесь без подходящих для соединения проводов.

Использование круглого изолированного разъема

Такое соединение ничем не отличается от технологии с плоскими разъемами. Оно также не обеспечивает герметичности, однако его удобнее изолировать, например, с помощью термоусадочной гильзы.

Концевой клеммник

Согласно современным ПУЭ соединение проводов скруткой допустимо только в том случае, если при этом задействуется концевой клеммник. Он похож на плоский разъем, только имеет один выход/вход. В него вставляется сплетенный жгут и обжимается винтами клеммника. Сейчас на рынке есть такие разновидности концевых клеммников, которые способны гарантировать влагонепроницаемость соединения.

Пайка и сварка для соединения проводов

Пайка

Как соединить медные провода между собой так, чтобы контакт был максимально надежным? Разумеется, с помощью пайки. Это классический способ соединения проводов. Расплавленный припой образует с медными проводами единое целое. Но следует помнить, что это все справедливо, если спаиваются именно медные жилы.

Для алюминиевых проводов намного более безопасным являются вышеописанные способы прижимного соединения, особенно если речь идет о стыковке алюминиевой и медной жил (здесь лучше использовать плоский или круглый разъем).

Но иногда ничего не остается, как соединить такие провода между собой пайкой. В таком случае используют флюсы – специальные добавки в оловянный припой, благодаря которым удается компенсировать разницу термических линейных расширений различных проводников без потери токопроводимости.

Читайте также: «Сварка арматуры»

Достоинства пайки:

• Данное соединение намного надежнее, чем, например, скрутка.
• Спайка удобна в случае соединения многожильных кабелей.
• Спайка более надежна в эксплуатации.
• И самое главное: спайка – это один из самых дешевых способов монтажа электрических цепей.

Недостатки пайки:

• Требуются большие затраты труда и времени, использование специализированного инструмента, который далеко не всегда находится под рукой.
• От работника требуется наличие квалификации и опыта работы с паяльником.

Но даже с учетом трудоемкости пайки невозможно отрицать, что данный способ монтажа проводки намного более эффективен, чем скрутка.

Сварка

Вместо паяльника можно использовать сварочный аппарат, оснащенный осциллятором (чтобы можно было сваривать тонкие детали). В этом случае будет иметь место особый вид пайки – сварка.

Достоинства сварки:

• По надежности данный способ обеспечения соединения проводов тянет на чистую «десятку».
• Провода проходят нагрев до температуры в 1,5 тысячи градусов и более. Образующийся шарик металла после этого неподвластен никакому линейному термическому расширению.

Читайте также: «Оборудование для сварочных работ»

Недостатки сварки:

• Свариваются обычно только толстые провода. Домашнюю проводку максимум паяют.
• Сварку проводов может осуществлять только тот, кто имеет соответствующую подтвержденную компетенцию.

Нюансы соединения между собой проводов из разных материалов и различного диаметра

Итак, еще раз: почему же не следует соединять в скрутку провода из разных металлов, в том числе отличающих по составу сплавов меди и алюминия? Вот причины:

• Сильное нагревание из-за различных показателей удельного сопротивления.
• Планомерное и неотвратимое ослабевание контакта вследствие разницы термических линейных расширений.

Читайте также: «Стыковое сварное соединение»

Чтобы избежать указанных неприятностей, проводники из разных металлов обычно соединяют при помощи:

• клеммных колодок;
• болтового соединения;
• плоских или круглых разъемов;
• ответвительных зажимов (по факту это то же, что и классические разъемы, только для соединения проводов на улице).

Другие разновидности технологий соединения использовать запрещено.

Читайте также: «Анодное покрытие»

Если же требуется соединить проводники с разными диаметрами, то использовать можно все разновидности коннекторов, нельзя лишь делать скрутку. Обычно применяют следующие виды соединения:

• клеммные колодки;
• плоские или круглые разъемы;
• болтовое соединение.

Ценные рекомендации по соединению проводов

Просто запомните нижеприведенные важные правила:

1. Очень аккуратно используйте нож при очистке жил от изоляции. В противном случае вы можете уменьшить эффективное сечение провода и тем самым увеличить вероятность аварии. Правильнее всего задействовать для этой цели стриппер.
2. Подбирайте диаметры гильз, наконечников и защитных колпачков по размеру.
3. Витки изоленты должны накладываться внахлест и в несколько слоев (не менее трех). Первые и последние витки должны, соответственно, начинаться и заканчиваться на изоляции проводов.
4. Одинокие жилы в зажимах колодок, как правило, держатся слабо. Рекомендуется сгибать концы вдвое или делать из них произвольную петельку.
5. Не стоит относиться к соединенным проводам слишком бережно. Подергайте их, чтобы проверить крепость контакта. Помните – провод обязан держать нагрузку, и не только электрическую.
6. Всегда оставляйте в щитке кабель с запасом. Помните, в случае проведения ремонтных мероприятий это соединение, скорей всего, будет не последнее.

Читайте также: «Цинкование металла»

Сварка и спаивание проводов хоть и гарантируют надежность соединения, но тем не менее являются трудоемкими процедурами. Альтернативных способов соединения проводов между собой достаточно много, и с развитием прогресса их будет становиться все больше. Главное в этом вопросе – проявлять тщательность и аккуратность.

Как соединить провода между собой

Оцените, пожалуйста, статью

12345

Всего оценок: 1, Средняя: 5

электрические — высокотемпературное соединение алюминия с медью

Задавать вопрос

Спросил 2 года, 6 месяцев назад

Изменено 2 года, 6 месяцев назад

Просмотрено 719 раз

Резюме
120-вольтовый разъем питания духовки расплавился и закоротил. Собирался соединить провода вместе с высокотемпературной гайкой, но обнаружил, что внутренние силовые провода духовки алюминиевые, а провода шнура питания медные. Оболочка проволоки печи рассчитана на температуру 150*C. Что высокая температура , алюминий-медные разъемы существуют?

Подробнее
У меня есть печь GE модели J2B912SEK2SS, в которой используется питание 120 В. Пользовался духовкой, когда за духовкой начала возникать дуга. Я отключил духовку, снял задние панели и обнаружил это: https://imgur.com/a/O9weZOU (прокрутите вниз и посмотрите все 3 фото)

Я читал, что коррозия происходит со временем, что увеличивает сопротивление, что увеличивает нагрев, который, вероятно, расплавляет разъем. Я подумал, что могу просто вырезать этот расплавленный разъем и соединить провода вместе. Поэтому я купил несколько высокотемпературных проволочных гаек 150 * C, и сегодня они наконец-то появились. Я отрезал оплавленный разъем, зачистил провода примерно на 7/16 дюйма и заметил, что внутренний провод КРАСНОЙ духовки (на фото по ссылке выше) алюминиевый. Провод питания медный. Аргх.

Затем я начал копаться в кроличьей норе медных и алюминиевых разъемов и прочитал о некоторых вариантах, которые, по-видимому, НЕ будут работать для меня:

1. Фиолетовый Проволочные гайки специально для соединений алюминия и меди. Их нельзя использовать, потому что они рассчитаны только на 105*C
.
2. Разъем AlumiConn. Не могу использовать это, потому что он также рассчитан только на 105 * C
.
3. Нанесите немного антиокислительной пасты внутрь проволочной гайки. Этот провод, очевидно, нагревается, и из того, что я читал, алюминий и медь, расширяющиеся с разной скоростью внутри проволочной гайки, не годятся.

Поэтому я обращаюсь к людям умнее меня, чтобы выяснить, что я могу здесь сделать. Я бы хотел избежать покупки новой духовки, если это возможно, но если это означает, что мне не нужно беспокоиться о том, что мой дом загорится, то, возможно, я пойду по этому пути. Спасибо всем!

ОБНОВЛЕНИЕ

На проводе написано «3321», что, согласно ЗДЕСЬ, означает «Полностью отожженная луженая медь, гибкая скрутка». Что я думаю это отличная новость! Подойдет ли мне просто высокотемпературная проволочная гайка, обмотанная изолентой вокруг места соприкосновения с листовым металлом?

• электрика
• алюминий-проводка

3

Детали для этой модели все еще доступны. Вместо того, чтобы пытаться изготовить собственное решение, вы можете купить новый шнур с разъемом менее чем за 30 долларов. Номер детали GE AP4412100.

Я бы также проверил ответный разъем и заменил бы этот компонент, если он показывает повреждения.

1

Во-первых, я предполагаю, что провод из луженой меди, не существует такой вещи, как высокотемпературный алюминий. Крепежный провод представляет собой провод в тканевой оплетке (луженый) и часто имеет тонкую высокотемпературную втулку поверх провода под тканью, не алюминиевую и, возможно, расплавившуюся из-за плохого соединения.

Я видел, как люди заменяли разъемы типа «мама-лопата» стандартными обжимными разъемами, а не обжимными под углом 900 градусов, которые необходимы для элементов, и после некоторого времени тепловых циклов разъемы, не рассчитанные на нагрев, начинают образовывать дугу и расплавляют проводники и даже обжигают концы элементов духовки. .

Черный разъем выглядит так, как будто он нагрелся, но все еще работает. Я не заметил ничего необычного на других фотографиях, но предлагаю, если у вас есть проблема с проводкой, проверить элементы, поскольку они могли выйти из строя, что привело к перегреву.

Ремонт с помощью «быстроразъемных соединений» / лепестковых разъемов или стыковых соединений должен выполняться с использованием высокотемпературных компонентов.

3

Согласен, скорее всего луженая медь. Я бы позаботился об устранении разъема и прокладке шнура питания через листовой металл. Компенсатор натяжения может быть подходящей альтернативой, если вы просверлите для него отверстие.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — Как лучше всего заменить вилку или выключатель в доме с алюминиевой проводкой?

Спросил 12 лет, 3 месяца назад

Изменено 1 год, 10 месяцев назад

Просмотрено 89k раз

В моем доме алюминиевая проводка, которая, как я понимаю, больше не рекомендуется. Как заменить вилку или выключатель, если в новом блоке используется только медная проводка?

• электрика
• алюминий-проводка

3

Это можно сделать двумя способами:

• Используйте выключатели/розетки CO/ALR : они специально разработаны для алюминиевого провода. На них где-то написано «CO/ALR». При подключении провода используйте пасту типа Noalox (ее продают в магазинах).

• Используйте кабельное соединение : Иногда невозможно найти переключатели CO/ALR с нужной вам функцией или стилем. Вы можете использовать медный провод для подключения к самому выключателю, как обычно, а затем проводной разъем #63 для соединения медного провода с алюминиевым. Вот изображение 3-позиционного диммера, который я установил с помощью этого метода:

  (извиняюсь за нечеткое изображение)

  Обратите внимание, что вы делаете то же самое с выключателями, из которых уже выходят провода (как это делают большинство диммерных выключателей) или любыми другими приспособлениями.

---

Цитата из Уведомления ESA (Управления по электробезопасности Онтарио) об алюминиевой проводке в жилых помещениях:

Несмотря на то, что это не требуется Кодексом, рекомендуется покрывать оголенные концы одножильных алюминиевых проводов одобренным герметиком.

…

• Кодекс электробезопасности Онтарио разрешает установку алюминиевой проводки.
• Должны быть предприняты соответствующие меры предосторожности при заделке и сращивании алюминиевых проводников;
Алюминиевая проводка
• сама по себе безопасна, если выполнены правильные соединения и выводы без повреждения используется проволока и устройства, разрешенные для использования с алюминиевой проволокой.
Алюминиевая проводка
• сегодня широко используется для больших коммерческих и промышленных фидеров. Электрические распределительные компании широко используют его в своих распределительных системах, включая служебный кабель для большинства жилых домов; на самом деле он все еще может использоваться сегодня для внутренних систем электропроводки в жилые дома, а также другие строения.

…

Алюминиевая проводка сама по себе безопасна, и если надлежащие соединения и заделки выполнены без повреждения провода и с использованием утвержденных материалов, установленных в соответствии с Кодексом электробезопасности Онтарио и инструкциями производителя, не должно возникнуть проблем с установкой алюминиевой проводки.

---

В любом случае:

• Соедините с помощью проводных соединителей #63.
• Нанесите антиоксидантную пасту на провода и любые другие соединения, включающие алюминий (нанесите на провода перед тем, как прикрутить разъем).
• Используйте проволочную щетку для удаления следов окисления перед нанесением пасты и соединением

3

Вот что я сделал в своем доме, основываясь на поиске информации в Интернете и расспросах моего папы, прораба.

1. Купите несколько проволочных гаек, предназначенных для нескольких типов проволоки, и немного антикоррозионного состава (обычно продается в том же отделе хозяйственного магазина).
2. Возьмите медный провод и скрутите его вместе с алюминиевым проводом.
3. Нанесите состав на проволоку и немного внутрь проволочной гайки.
4. Накрутите проволочную гайку на сделанную вами скрутку.
5. Используйте новый медный конец для подключения к новой вилке/переключателю.

4

Я лицензированный электрик в Коннектикуте. В моей собственной квартире алюминиевая проводка, я настоятельно рекомендую разъемы alum.con, потому что они удобны для домовладельцев. Представлены два метода:

1. специальная динамометрическая отвертка (рекомендуется)
2. набор специальных инструкций по количеству витков на медной/алюминиевой стороне.

Эти соединители быстро находят признание у крупных страховых компаний. Их недостатком является цена: примерно 2 доллара за штуку и цифра три за торговую точку, если вы решите также заняться территорией.

Кроме того, они немного больше, чем стандартные проволочные гайки, что немного затрудняет размещение проводов и места для устройств в существующем корпусе устройства. В большинстве случаев они кажутся совместимыми с кодом емкости в кубических дюймах.

Я установил их у себя дома и у соседей. Самой большой проблемой, связанной с дуговым разрядом алюминиевой проводки, являются плохая изоляция наружных стен и серьезные изменения температуры, происходящие в течение многих лет, что усугубляет проблемы расширения/сжатия. Надеюсь это поможет.

Не используйте фиолетовые проволочные гайки Ideal; Я видел слишком много крахов; это плохой продукт.

Я обнаружил, что у меня такая же проблема. Мое исследование показало, что алюминиевая проводка НЕ ​​БЕЗОПАСНА, и вам нужно быть очень осторожным в том, что вы делаете. Два варианта:

1. Заменить проводку. Это не то, что было бы безопасно делать самостоятельно (вам действительно следует нанять лицензированного подрядчика), и это будет стоить несколько тысяч долларов (например, 8000 долларов + за дом площадью 1600 кв. Футов).
2. Используйте AlumiConn. Этот материал фактически одобрен для использования в соединениях алюминия и меди (другие косички, упомянутые здесь, НЕ являются), и вы можете получить бесплатный образец, чтобы попробовать его. Есть еще одна вещь, называемая COPALUM, но ее нельзя сделать своими руками. В Википедии есть хорошая информация по этому поводу.

Я обновлю, когда получу свой образец разъема AlumiConn, чтобы проверить, является ли он приемлемым вариантом. Самым безопасным вариантом было бы нанять лицензированного электрика, чтобы заменить проводку дома медью, поскольку алюминиевые соединения по своей природе опасны (и вы, вероятно, столкнетесь с другими проблемами, такими как неисправные выключатели, 3-проводное 240 В вместо 4-проводного и плохо помеченная коробка выключателя, как я). У меня в доме были розетки, искры и соединения плавились из-за алюминия, поэтому, пожалуйста, отнеситесь к этому серьезно.

Редактировать 1: Также есть дополнительная информация об алюминиевой проводке от CPSC (PDF) (Комиссия по безопасности потребительских товаров).

4

В доме моих родителей алюминиевая проводка. Вы можете либо искать переключатели и вилки CO-ALR, которые используют алюминиевые провода, либо получить пасту, как вы сказали, и соединить их вместе. Паста важна, иначе провода корродируют и начинают тереться/искрить….плохое моджо оттуда.

2

Просто купите розетки и выключатели с рейтингом ALR. Можно косичку, но мне это не нравится, так как у тебя теперь 2 контакта вместо одного и провод больше сгибаешь, запихивая все это в коробку. У меня 35-летняя алюминиевая проводка. Моя проводка в отличном состоянии. Заменено несколько розеток, которые нужно было заменить. У них были классические проблемы со связью выпускников. При правильном подключении нет проблем с алюминиевым проводом. Я помню, когда он вышел, индустрия публиковала всевозможную пропаганду, чтобы представить ALR как следующую большую вещь. Популярные механики сделали большую статью, заявив, что мы никогда больше не будем использовать медь. Теперь они продают «специальные» соединители для холодной сварки за 50 долларов. Это все большая чертова шутка и $ машина. Хорошее соединение останется на месте в течение десятилетий, независимо от того, сколько циклов нагревания/охлаждения оно проходит. Плохое соединение вполне может иметь проблемы.

2

/Соединитель для сращивания алюминия с медью, который я использую, — это AlumiConn 95104, который подходит для проводов от №18 до №10. Помните, что алюминиевый провод больше, чем медный, при одинаковом токе. Эти соединители доступны в Lowes по цене около 6,50 долларов США за комплект из 2 штук.

Сначала установите выключатель AFCI на цепь.

Затем обратите внимание на розетки и выключатели CO/ALR, которые вас интересуют. Затяните их соединения с помощью динамометрической отвертки, чтобы установить правильное значение крутящего момента. Это важно.

Тогда спи спокойно.

Краеугольным камнем является прерыватель цепи дугового замыкания. Я не вижу способа чувствовать себя в безопасности без него. Вы слышите о расплавленных емкостях и других проблемах, вызванных дуговым разрядом, и это то, из-за чего срабатывают выключатели AFCI. Когда AFCI срабатывает, эта цепь только что начала искрение, которое расплавит розетки и вызовет возгорание. В этот момент вы перемещаетесь по цепи, очищая концы проводов и устанавливая устройства CO/ALR и безопасные соединения.

Я не доверяю никаким «волшебным» гайкам, которые позволяют соединять медь с алюминием. Разнородные металлы не могут работать в проволочной гайке. Что работает, так это Alumiconns, так как они представляют собой миниатюрные версии ушек на вашей основной панели, которые прекрасно работают как с алюминием, так и с медью.

У моей племянницы такая же проблема с алюминиевой проводкой во всем доме. Я знаю, причина в том, что она попросила меня проверить розетку в ее игровой комнате. В итоге я обнаружил, что три сосуда сгорели дотла и нуждались в ремонте.

После попыток найти в Интернете, какое направление использовать для ремонта, кажется, что алюминиевый разъем — мой лучший выбор (кроме повторной проводки или метода обжима, который используют профессионалы).

1

Насколько мне известно, изолированные соединители с 2-3 портами (такие как Alumiconns или MAC Blocks) в настоящее время являются самым безопасным продуктом на рынке. NSi Industries (Tork) делает что-то подобное (их серия IPL), но я не уверен, что они делают действительно маленькие, как вам нужно.
