Как соединить алюминий с медью: Соединяем медный и алюминиевый провода: как правильно?

Содержание

Алюминиевых собой соединение и между проводов медных, соединить алюминиевый и медный провод, как соединить медь с алюминием

Нередко при монтаже электрики в квартире требуется соединить алюминиевый и медный провода. Для этого надо знать, как правильно соединить провода в электропроводке.

Содержание

  1. Метод скрутки
  2. Резьбовой контакт
  3. Как провести контакт резьбовым соединением
  4. Неразъемное соединение
  5. Контакт в клеммной колодке
  6. Клеммники
  7. Концевые клеммники
  8. Wago
  9. “Орехи”

Метод скрутки

Порой возникает вопрос, как соединить медный и алюминиевый провод между собой. Для соединения двух жил нередко пользуются способом скрутки.

Для этого применяются колпачки СИЗ. Они бывают разных размеров и обеспечивают надежное соединение.

СИЗ состоит из пластикового корпуса и металлической пружины внутри, которая сжимает и удерживает кабель после соединения.

Провода складываются вместе так, чтобы жилы не располагались друг на друге. Затем вставляются в колпачок и накручиваются по часовой стрелке, образуя довольно прочную скрутку. Соединение медного и алюминиевого провода получается надежным и имеет долгий срок службы.

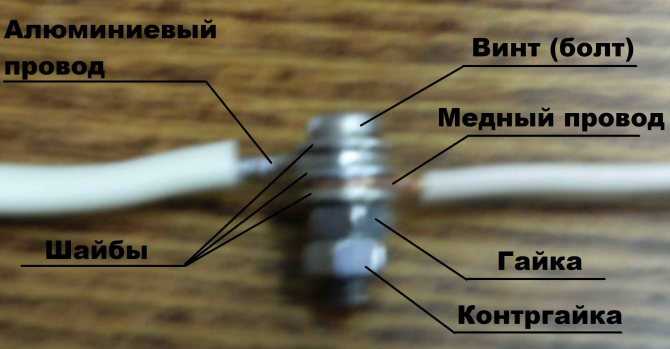

Резьбовой контакт

А можно ли соединять медные и алюминиевые провода? Ответ положительный: для соединения между собой разных кабелей по материалу, диаметру, количеству жил используется способ резьбового контакта.

Он осуществляется с помощью болта, трех шайб и гайки. Главное – чтобы медь с алюминием не контактировали.

Многожильный медный провод с алюминиевым желательно сначала залудить, а потом – работать с ним дальше. Минус такого способа соединения алюминиевых и медных проводов между собой является – в том, что оно получается довольно массивным. Все это приводит к дополнительным проблемам.

Как провести контакт резьбовым соединением

Чтобы соединить алюминиевый провод с медным, потребуется гровер под размер болта.  Затем производится простейшая сборка.

А именно:

  • делаются петли на обоих кабелях;
  • ставится шайба, которая будет разделять алюминий и медь;
  • надевается алюминиевый провод и третья шайба;
  • сверху накручивается гайка;

После сборки все кабели стягиваются до тех пор, пока не выпрямятся гроверы. В результате получается равномерное соединение меди и алюминия.

Неразъемное соединение

В качестве неразъемного соединения применяется опрессовка гильзами. Но при использовании этого метода вам дополнительно потребуются обжимные клещи.

Для соединения алюминия с медью лучше использовать медные гильзы. Они подбираются в зависимости от сечения кабеля. Затем медь и алюминий в кабеле изолируются с помощью термоусадочной трубки.

В результате получается неразъемное соединение. Оно надежно, компактно и считается одним из лучших для электромонтажа. К тому же выполняется гораздо проще, чем пайка или сварка, поскольку не требует использования электричества и навыков работы с горячим паяльником.

Контакт в клеммной колодке

Клеммную колодку разрешается устанавливать только в щите или распредкоробке. Контакт в клеммной колодке применяется достаточно часто. Таким образом, при установке розеток и укладке кабелей в подрозетники сводится к минимуму механическое воздействие на алюминиевый питающий провод.

Для начала необходимо пропаять провод, предварительно сняв оксидный слой – чтобы исключить непосредственный контакт меди и алюминия.

Затем зачищаются алюминиевые кабеля, и удаляется слой окиси с использованием противооксидной токопроводящей пасты, для которой разработана специальная формула. Состав предназначен для работы в различных средах и препятствует дальнейшему появлению окиси.

Далее надевается гильза, и в нее вставляются проводники. Наконец, соединение изолируется клеевой термоусадкой – для обеспечения герметичности, и конструкция укладывается в подрозетник.

Клеммники

Выбирая модель, следует проконсультироваться с компетентным мастером, можно ли соединять алюминиевые провода с медными. Клеммник обеспечивает качественное закрепление жил “медь – алюминий” в кабеле.

В отличие от скрутки, этот метод имеет следующие преимущества:

  • возможность соединения алюминиевых и медных жил кабеля;
  • долговечность;
  • легкость и быстрота монтажа;
  • нет необходимости пайки или сварки;
  • возможность подключения коротких жил кабеля;

Принцип работы клеммника состоит в соединении жил кабелей путем вставки внутрь трубки и последующей фиксации.

Концевые клеммники

Существуют различные виды концевых клеммников в зависимости от диаметра скруток. Используются для их фиксации.

Алгоритм работ таков:

  1. Кабели зачищаются от изоляции на длину 5-6 см. С помощью пассатижей выровненные жилы скручиваются между собой.
  2. Затем отрезается нужное количество концевых клеммников и ослабляются саморезы на них.
  3. Концы жил кабелей “откусываются” пассатижами так, чтобы клеммник при установке закрыл все оголенные провода.
  4. Одеваются концевые клеммники так, чтобы кончик скрутки немного вышел наружу.
  5. В конце саморезы аккуратно затягиваются.

Плюс этого способа в том, что клеммник в 2-х точках обжимает скрутку и не дает ей ослабиться от температуры при высоком напряжении в сети. Такой вариант соединения меди и алюминия используется при монтаже розеточных групп.

Wago

Самый простой и быстрый вариант соединения проводки – это использовать клеммники типа Wago. Их можно разделить на несколько групп. Это рычажные, пружинные и винтовые.

На клеммниках указывается необходимая для монтажа информация.

  1. Длина, на которую нужно снять изоляцию с жилы. Обычно это 10-12 мм.
  2. Диапазон сечений соединяемых жил. Стандартно – 2,54 мм²;
  3. Номинальный ток через соединение. Зачастую он составляет 24 или 32 А.

Рычажные клеммники являются многоразовыми. Для соединения проводов с их помощью нужно снять изоляцию с провода не меньше, чем на длину указанную на клеммнике. Затем поднять рычаг, вставить жилу и опустить рычаг обратно. Если изоляция снята на правильную длину, изолировать это соединение необязательно.

Пружинные клеммники Wago – одноразовые. С их помощью еще проще и быстрее соединять провода. Для этого нужно просто вставить провод в клеммник до упора.

Винтовые клеммники бывают разных конфигураций. Но самые распространенные – латунные клеммныеколодки в оболочке из ПВХ или полиэтилена. Конструктивно они представляют собой трубку с винтами, которые зажимают провода. Недостаток моделей состоит в том, что они со временем могут ослабевать.

Что приводит к ухудшению и нагреву контакта и, в конечном итоге, – выходу из строя.

“Орехи”

Под “орехами” в электротехнике подразумевается сжим проводов. Они предназначены для выполнения ответвлений от жил магистральных кабелей без разрыва.

По торцам зажимов имеются разъемные кольца, которые необходимо снять для открытия ореха. Внутри вы увидите пластины с углублениями для магистрального провода и ответвляющего кабеля.

Те винты, которые расположены справа, следует открутить полностью, а размещенные слева – только наполовину. Это позволит вставить кабеля в свои каналы.

Затем конструкция закрепляется винтами, и с помощью отвертки затягиваются до конца. Далее зажим вставляется в корпус, и надевается крепежное кольцо с двух сторон. Перед тем как закреплять корпус, следует смазать место соединения техническим вазелином.

Как соединить алюминиевые провода

Содержание статьи

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру, розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).
Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Скрутка

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.
Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения, многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.
Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Клеммная колодка

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.
Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр, а также для соединения проводов в распределительных коробках. В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.
Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

соединение алюминиевой и медной проводки

    • М

    • Мистер Билл

  • опубликовано

    18 лет назад

Привет всем,
Я ремонтирую свою кухню. Мне нужно переместить проводку для моего диапазона
, и сегодня я обнаружил, что проводка алюминиевая. Вот подробности:
Дом, построенный в Калифорнии в 1992. Вся проводка, кроме серии
, медная.


Электропроводка диапазона #6 алюминий, 3 жилы + заземление. Все застрявшие. 2 проводника
черный, один серый, заземление голое, выключатели 50ампер.
Дом 2-х этажный с кухней внизу и разводкой между
стропильными фермами.
Итак, что там с алюминиевой проводкой в ​​1992 году?
Что еще более важно, мне нужно прикрепить около 20 футов провода, чтобы добраться до локации полигона
. Какой тип разъема одобрен для этого?
Я хотел бы использовать новый медный кабель, но я хочу знать, какой тип
используемого разъема. Я знаю, что соединение находится в коробке, а
доступно и т. д. Я просто хочу сделать соединение медь/алюминий
правильным.
Большое спасибо.

Загрузка данных потока…

    • С

    • Крис Льюис

  • опубликовано

    18 лет назад

По словам мистера Билла:

До сих пор довольно распространено использование алюминиевой проводки в цепях с большой силой тока. Гораздо чаще встречается с фидами основной и субпанелей, иногда также можно увидеть на плитах или сушилках.
[Обратите внимание, насколько мне известно, ЦИК Канады на самом деле не запрещает алюминий даже с цепями 15А/20А, но, учитывая опасения по этому поводу, мало кто примет его, а некоторые муниципалитеты (например, наши) добавят кодовые переопределения говоря, что вы не можете использовать алюминий без предварительного одобрения инспектора. Это может относиться и к NEC США.]

Это достаточно безопасно, потому что соединения больших размеров более прощающий, и поскольку их так мало, установщик больше шансов потратить время, чтобы сделать это правильно.
Большинство проблем с алюминием возникают в цепях 15A/20A (например: общие розетки и осветительные шнуры), особенно когда установщик использует неподходящие (часто очень дешевые только из меди) розетки и / или вставные терминалы. И то, и другое всегда противоречило кодексу алюминия.

Наиболее распространенный способ сделать это с помощью разрезных болтов (убедитесь, что они рассчитанный на медь-алюминий и рассматриваемые размеры провода), антиоксидант паста и скотч.
Вероятно, лучше всего получить материалы у поставщика электроэнергии. где вы можете задать вопросы о том, как их использовать, но вы должны найти это относительно просто.

Возможно, вам будет трудно запихнуть все это в коробку. Удачи.
Считайте, что вам повезло, что существующий кабель уже 4-жильный. Поправки NEC 1996 года, вероятно, потребуют от вас модернизации 3-проводной печи. подключение к 4-проводному, если вы расширяете его.

    • В

    • вольт500

  • опубликовано

    18 лет назад

Полярис:

Ссылка для форматирования

Разъемы Nimbus:

ссылка на форматирование

Разъемы

обычно доступны в Home Depot.

    • Т

    • ЧЕРЕПАХА

  • опубликовано

    18 лет назад

Это Черепаха.
Крис объяснил переход, но я предлагаю вам остаться с тем же проводом типы и просто запустите все AL. и использовать распределительную коробку и оставьте все провода одинаковыми, чтобы не переделывать. Просто мысль.
ЧЕРЕПАХА

    • З

    • zxcvbob

  • опубликовано

    18 лет назад

Алюминий отлично подходит для печей и контуров подачи. Это немного сложнее правильно установить, и, как правило, это стоит усилий только для долговременные высокоамперные цепи.
Ищите разъемы с разъемным болтом, на которых имеется штамп «AL9».ТС». Вы можете использовать Соединители AL9CU для соединения алюминия с алюминием или алюминия с медью. Используйте черную мазь-раскислитель на свежезачищенном алюминиевом проводе. концы и обмотайте места соединения изолентой.

мне нравится их перекрашивать с фрикционной лентой, потому что она не отклеивается, и даже очень хорошо изоляционная лента может ослабнуть на концах, если на нее попадет черная липкая масса. клей.
Я не знаю, считается ли фрикционная лента адекватной изоляцией. сам по себе, если под ним нет виниловой или резиновой ленты.
Боб

    • М

    • Мистер Билл

  • опубликовано

    18 лет назад

Крис,
Спасибо за помощь. Теперь 2 глупых вопроса:
1) Правильно ли я предполагаю, что 3 изолированные жилы (черный, черный & светло-серый) плюс голая земля — ​​это 4-жильный кабель?
2) 2 черных проводника — это горячие выводы, а светло-серый — это нейтрально для 240/120, верно?
Большое спасибо.

    • М

    • я

  • опубликовано

    18 лет назад

К тому времени, как вы купите разъемы и тому подобное, почему бы просто не заменить весь кабель до коробки выключателя, и знайте, что вы в безопасности. я никогда не любил сращивать силовые кабели, даже если они все медь. При цене чуть более 1 доллара за фут разве не стоит знать, что вы Безопасно? Скорее всего тоже меньше работы….

    • С

    • Крис Льюис

  • опубликовано

    18 лет назад

Согласно ЧЕРЕПАХЕ:

типы и просто запустите все AL. и использовать распределительную коробку

Как я понял ОП, сращивание будет производиться в печке старая электрическая коробка, используемая в качестве распределительной коробки. Как это, вероятно, стандартная 4-дюймовая квадратная коробка, она на самом деле будет больше, чем стандартная J коробка.
Сращивание алюминия с алюминием по сути такое же, как сращивание меди. к алюминию (правильные хомуты, антиокислительная смазка и др.).
[Даже алюминий к алюминию не позволяет ему использовать проволочные гайки, которые я не считать. Только соединение медь-медь может.]
В лучшем случае ОП потенциально сэкономит несколько долларов (на стоимости проводов) на за счет того, что соединение сложнее сделать (вещи в более жестком / толстом провода), а удлинительный провод найти сложнее.
Итак, я не думаю, что ОП получит что-то полезное, расширив схема с алюминием.

    • Н

    • лир
  • опубликовано

    18 лет назад

У меня аналогичная проблема. Все, что мне нужно сделать, это разорвать слезы около 40 футов стеновой доски. Я думаю, это может быть немного больше дорого и работает. Я предполагаю, что у него такая же ситуация. Если мы не положили она проходит по фундаменту.

    • Т

    • ЧЕРЕПАХА

  • опубликовано

    18 лет назад

типы и просто запустите все AL. и использовать соединение коробка

Это Черепаха.
Кажется, здесь вам хочется просто говорить о том, что не имеет никакого значения. разница.
ЧЕРЕПАХА

    • С

    • Крис Льюис

  • опубликовано

    18 лет назад

Согласно ЧЕРЕПАХЕ:

разница.
Это имеет значение:
— Это будет труднее выполнить (набить более толстые/жесткие провод в коробку). — Увеличивает количество алюминиевых соединений в цепи и сопутствующие требования «будь очень осторожен» (т.е. зазубрины, изломы). Чего многие предпочли бы избежать. — Вероятно, будет сложнее найти провод, и он может быть дороже (если вам нужно купить заранее определенную длину у поставщика, а не универсальной торговой точки DIY).
Если у него уже есть алюминиевый провод и он может вставить сращивания в коробку, тогда, конечно, хорошо, вперед.
Но я

_лично_

не стал бы тратить

_more_

усилия (и, возможно, деньги) реализация некачественного решения. Превосходный результат с

_less_

усилиями (особенно когда в _best_ минимальная стоимость ниже) звучит как лучший план для меня.

    • С

    • Крис Льюис

  • опубликовано

    18 лет назад

По словам мистера Билла:

Ответы на оба вопроса «да» —

_if_

установщик выполнил с кодом. Вероятность того, что они это сделали, очень высока, но это не так. больно визуально проверить панель конца цепи. Два черных провода должен подключаться к паре прерывателей [+]. Серый провод должен быть прикручен к клеммная колодка с другими серыми или белыми проводами. Голый провод должен аналогичным образом привинтить к клеммной колодке с другими оголенными проводами.
«Блок» не должен быть общим как для оголенных, так и для белых проводов, но часто бывает — ничего страшного в главной панели. На главной панели «два блока» все равно соединены между собой.
Можно и вольтметром проверить, но визуальный осмотр наверное более полезным в этом контексте. Кабель должен быть легко идентифицируемым — он будет больше, чем любой другой кабель в панели (за исключением основная подача или, возможно, вспомогательная панель или устройство, которое вытягивает даже больше мощности, чем у печки — как у электрической печи с нагнетанием воздуха или тепловой насос с электрическими нагревательными лентами).
[+] выключатели должны быть стянуты стяжкой.

    • Т

    • ЧЕРЕПАХА

  • опубликовано

    18 лет назад

разница.

это Черепаха.
я работаю со всеми типами проволоки и некоторыми 4/0 или около того, а когда дело доходит до #6 или #8 Al провод. с ними действительно легко работать. я бы никогда не задумывался о том, что нельзя получить алюминиевую проволоку на складах.
ЧЕРЕПАХА

    • С

    • Крис Льюис

  • опубликовано

    18 лет назад

Согласно ЧЕРЕПАХЕ:

Я тоже, но не так сильно, как ты.

Иногда профессионалы забывают об опыте домашнего мастера.
Типичный домашний мастер редко работает с чем-то большим, чем медь №12, и часто находят медь № 8 немного трудной, даже когда все они Делается это прямым подключением к винтовым клеммам на розетках плиты/сушилки. и протягивая его через отверстия в шпильках и балках.
Я помню, как впервые вытащил медь №8 из колодца… и не так нежно…
Я содрогаюсь при мысли о том, с чем столкнутся большинство домашних мастеров, пытаясь набить 4 скреплены болтами, заклеены лентой и склеены алюминием № 6 в печь обычного размера ящик для емкостей в рабочем порядке. Техника и материалы есть незнакомые — они просто не привыкли к этому.
Соединить половину проводов с медью №8 и проложить кабель немного легче тянуть обязательно будет иметь существенное значение для большинства Домашние мастера.[+]
Al здесь не запрещен («только предварительное согласование» в муниципальных разрешениях). Пока что, Я еще не видел

_any_

Строительный/строительный склад[ *] или хозяйственный магазин чулок #6 Al здесь — действительно, _любой_ размер Al если уж на то пошло. .. Пока здесь, вероятно, есть места, где вы можете получить отрезки от катится здесь, это был бы особый порядок даже в большинстве электросетей магазины.
По большей части алюминий используется только электриками, проводящими большую часть проводки. дома, где экономия средств (покупка нескольких рулонов) делает значимое различие. Для домовладельца, расширяющего цепь на дюжину футов или двух, разница в несколько долларов (в лучшем случае) не компенсирует неудобство поиска материала и его установки. Вы можете обнаружить, что вы тратите больше денег на бензин, просто получая вещи.
[+] хотя конечно это несколько больше, когда мой профессиональный друг-электрик установил медное соединение № 4-> № 3-> алюминиевое для моей подпанели 100 А. корма, коробка, которую он использовал, была не менее 3х4х6 дюймов — в 2-3 раза больше объема типичный ящик для печки. Из того, что я звоню, наблюдая за ним, я сам бы не хотел пробовать что-то меньшее, хотя он мог бы удалось, я уверен. [Соединение произошло из-за того, что групповой выключатель на 100 А он дал мне из своей «коробки с подержанными деталями» не был оценен как алюминий, но использовал алюминий для 120-футовая подача сэкономила около 200 долларов по сравнению с медью. ]
[*
] То есть: HomeDepot или Rona (Rona — основной конкурент HD в Канаде).

Почему нельзя соединять алюминиевые и медные провода, как правильно сделать соединение

Содержание:

  • Проблемы с проводкой
  • Что говорит физика?
  • Что делать, если необходимо подключение?
  • Соединения клеммной колодки
  • Клеммные колодки WAGO
  • Болтовое соединение

Чтобы повесить люстру или проложить новую линию проводов в старой квартире, часто требуется соединить алюминиевые и медные провода. Однако электрики категорически запрещают такие навороты. Разберемся, почему медь и алюминий нельзя скручивать и как правильно соединять жилы из разных металлов.

Сложности с электропроводкой

Современные правила устройства внутриквартирной электропроводки (ПУЭ) требуют, чтобы все жилы в квартире были медными. Однако в советское время в целях экономии в большинстве домов проводку делали из алюминиевых проводов. Поэтому у жильцов квартир старой постройки часто возникает проблема подключения медных и алюминиевых проводников. Причин может быть несколько, например:

  • необходимость наращивания оборванного алюминиевого провода;
  • установка дополнительной розетки;
  • Замена старой люстры на современную.

Обычно провода соединяются самым простым способом — скруткой. Однако электрики категорически запрещают скручивать алюминий с медью. Такое соединение называют пожароопасным и недолговечным. Однако не все могут объяснить причины запрета на создание такой связи.

Что говорит физика?

По законам природы при соединении двух металлов возникает гальваническая пара. Поскольку каждый металл имеет свое значение электрохимического потенциала, в месте контакта пара начнет транспортировать электроны. Такие процессы происходят, например, в аккумуляторе. Если в месте контакта присутствует электролит или металлы находятся под током, то скорость переноса электронов от одного металла к другому значительно возрастет.

Так как электрохимический потенциал меди и алюминия значительно различается, то гальванические процессы на стыке протекают быстро. Это приводит к нескольким неприятным последствиям:

  • Появление оксидной пленки на поверхности алюминиевой проволоки. Эти продукты разрушения металла плохо проводят электричество и значительно снижают качество контакта.
  • Постепенная коррозия разрушит проводники и создаст зазоры между ними. Это также приведет к ухудшению контакта.

Помимо способности образовывать гальваническую пару, алюминий с медью имеют высокую разницу в способности к расширению при нагревании. Из-за разницы температур проводники расширяются неравномерно, что также приводит к увеличению зазоров и снижению качества контакта.

Плохой контакт начинает греться при прохождении через него тока. Поэтому место скручивания медных и электрических проводов быстро превратится в источник тепла. И там недалеко от огня. Поэтому электрики категорически запрещают соединение медных и алюминиевых проводов скруткой.

Некоторые металлы и сплавы, используемые в электротехнике, имеют небольшую разницу в электрохимическом потенциале и коэффициентах расширения. Такие материалы называются совместимыми. Для алюминия совместимы цинк, дюралюминий и электротехническая сталь. Для меди — хром, никель, латунь и бронза.

Что делать, если необходимо подключение?

Иногда все же приходится соединять несовместимые металлы друг с другом. В таких случаях используются специальные технологические решения, позволяющие улучшить качество контакта. Рассмотрим некоторые из них более подробно.

Соединения клеммной колодки

Клеммные колодки, или клеммники, являются расходным материалом современного электрика. Это контактная группа, помещенная в пластиковый корпус из медного сплава и покрытая слоем никеля. Пользоваться ими достаточно просто:

  1. Необходимо зачистить соединяемые провода.
  2. Вставьте концы в противоположные гнезда блока.
  3. Надежно закрепите, затянув зажимные винты.

Если на алюминиевый сердечник надавить слишком сильно, он может сломаться. Поэтому не затягивайте винты слишком сильно!

Клеммы WAGO

Современный вариант клеммника, оснащенный пружинными зажимами. Достаточно сжать лапки, вставить зачищенные провода на место и снова зажать. Однако накопленный опыт эксплуатации таких колодок выявил ряд недостатков:

  • Со временем пружина замка может ослабнуть, что приведет к ухудшению контакта и перегреву.
  • WAGO дороже, чем обычные клеммные колодки.

Болтовое соединение

Обычный стальной болт, снабженный тремя шайбами, также может помочь надежно соединить алюминиевый проводник с медным. На концах проводов делаются кольца, затем они надеваются на болт. Порядок такой: шайба — медь — шайба — алюминий — шайба. Затем контакт тщательно прижимается гайкой и изолируется.

Недостатком этого способа является большой размер соединения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
