8 лучших способов соединения электрических проводов

Разделы статьи:

Соединение электрических проводов – 8 лучших способов

В распределительной коробке можно соединять провода несколькими способами. Поэтому каждый может выбрать тот способ, который ему больше всего подходит. Но для начала необходимо узнать, что для соединения алюминия с медью должны применяться специальные пластины, шайбы и так далее.

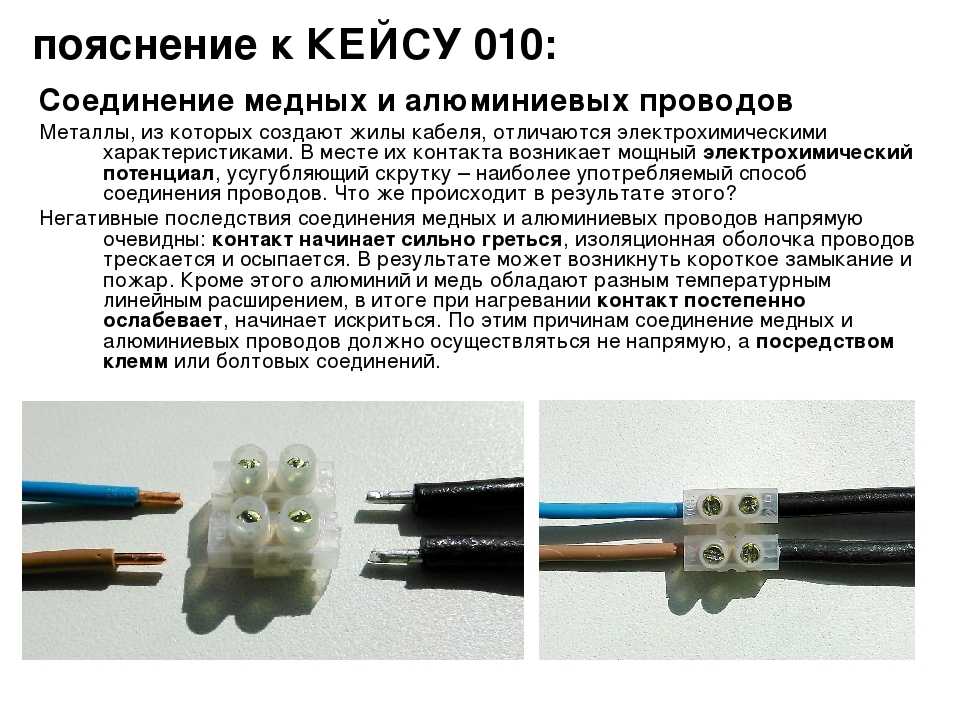

Соединение проводов при помощи клеммных колодок

Клеммные колодки — это пластиковые полоски с латунной втулкой внутри, у которой с двух сторон закручиваемые элементы.

Для соединения двух проводов таким способом нужно с одной и со второй стороны вставить конец изделия. После чего, они крепко затягиваются винтами. Так соединяются провода в распределительных коробках зачастую во время крепления розетки, выключателя либо люстры.

Важно знать, что у клеммных колодок входные отверстия могут быть разными, поэтому стоит предварительно знать сечение жил.

Плюсы:

• приемлемая цена;
• быстрый и лёгкий монтаж;
• надежное соединение;
• возможность соединения алюминия с медью.

Минусы:

• не всегда хорошее качество соединительных элементов;
• возможность соединения только двух проводов;
• пайка обладает лучшей надёжностью.

Соединение проводов пружинными клеммами

Не так давно появились в продаже пружинные клеммы Wago и сразу же хорошо себя зарекомендовали. В данном случае провода соединяются благодаря специальному механизму, а не винтом. В результате снижается риск повреждения проводов в момент соединения. Все что нужно сделать, это произвести зачистку изоляции и вставить провода в отверстие.

Плюсы:

• есть возможность соединять медные и алюминиевые провода;
• можно выполнять соединение сразу нескольких жил;
• надежная фиксация проводов без повреждений;
• компактность;
• быстрое и качественное крепление;
• у таких клеммных колодок присутствует смотровое отверстие, через которое можно держать под контролем качество соединения.

Минусы:

• клеммы довольно дорогие;
• такой способ соединения проводов не подходит для мощных потребителей, к примеру, духовки либо электроплиты.

Использование колпачков СИЗ

СИЗ — соединительные изолирующие зажимы. Они представлены в виде колпачков с пружиной внутри, при помощи которой выполняется соединение проводов.

Плюсы:

• невысокая стоимость изделий;
• колпачки сделаны из негорючего материала, а соответственно риск самовозгорания сводится к нулю;
• легкость крепления;
• разнообразие цветов.

Минусы:

• недопустимо соединение алюминия и меди;
• изоляция и фиксация не очень хорошая.

Опрессовка гильзами

Нередко соединяются провода путем опрессовки гильзами, так как этот метод является надежным. Следует оголённые провода поместить в специальную трубку и крепко ее сжать. Затем остается лишь произвести изоляцию гильзы термоусадочной трубкой либо изолентой.

Плюсы:

• надежная изоляция и соединение;
• изделия недорогие.

Минусы:

• такие гильзы являются одноразовыми;
• сжимается гильза только с использованием специального инструмента;
• для соединения алюминиевого и медного провода нужна специальная гильза, ее сложно найти;
• монтаж довольно трудоёмкий.

Сварка или пайка проводов

Этот способ соединения считается наиболее надежным. Концы проводов зачищаются, скручиваются и обмакиваются в жидкий припой. Затем провода помещаются в паяльную ванну. После остывания жилы закрываются изолентой.

Плюсы:

• надёжность и качество этого способа налицо.

Минусы:

• на работу уходит немало времени;
• неразъемность пайки;
• необходимость наличия паяльника;
• со временем сопротивление пайки увеличивается. В итоге наблюдаются потери электропроводности и напряжения.

Скрутка проводов и их изоляция

Проводники зачищаются, скручиваются и изолируются.

Этот метод достаточно старый.

Плюсы:

• простые электромонтажные работы;
• минимум затрат.

Минусы:

• ненадежное соединение;
• медные и алюминиевые жилы соединять таким способом нельзя.

Использование зажима «Орех»

Чтобы соединить провода этим способом, нужно осуществить их зачистку на концах. Затем жилы фиксируются в пластине, и на них надевается карболитовая оболочка.

Плюсы:

• зажим недорогой;
• простой монтаж;
• отличная изоляция;
• возможность соединения проводов из меди и алюминия.

Минусы:

• стоит время от времени подтягивать винты;
• изделие не устанавливается в распределительной коробке, вследствие своей громоздкости.

Соединение с использованием болта

При помощи болта соединение проводов является достаточно надежным. На болт накручивается шайба, потом наматывается зачищенный провод. Затем накручивается еще одна шайба.

В итоге получается шайба — провод — шайба. В завершение болт завинчивается гайкой и заматывается изолентой.

Плюсы:

• простой и недорогой способ;
• медные и алюминиевые провода соединять можно.

Минусы:

• ненадежная фиксация;
• использование большого количества изоленты;
• не подходит для распределительной коробки.

После ознакомления со всеми способами соединения проводов будет гораздо проще выбрать подходящий вариант конкретно для своего случая.

Поделиться статьей в социальных сетях

Современные способы соединения проводов

Содержание

1. Почему нужно выбирать надежное соединение проводов?
2. Современные способы соединения проводов: ответвительные сжимы «орехи»
3. Современные способы соединения проводов: Клеммные колодки
4. Современные способы соединения проводов: Пружинные клеммы
5. Достоинства экспресс-клемм WAGO

Почему нужно выбирать надежное соединение проводов?

Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

• «Соединение проводов  в распределительной коробке? СХЕМЫ»
• «Что лучше выбрать, скрутку или клеммник для соединения проводов?»
• «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.



•  корпус ответвителя — карболит,
•  металлическая плашка произведена из анодированной стали,
• адаптированы под различные сечения проводов,
•  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
• монтаж ответвительных сжимов производится крестовой или плоской отверткой,
• четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.



Достоинства экспресс-клемм WAGO

• Каждый проводник имеет свое гнездо.
• Всегда качественное подключение независимо от профессиональной подготовки мастера.
• Возможность соединять медные и алюминиевые провода.
• Надежная защита от случайного попадания проводника на токоведущие части.
• Контакты не греются, потому что соединены надежно.
• В клеммах предусмотрена возможность для замера электрических параметров.

Какой кабель или провод выбрать для электромонтажных работ?

Оцените качество статьи:

Как соединить многожильные медные провода без пайки

Отказ от ответственности: я обычно подключаю 12 В постоянного тока, эти советы не предназначены для высоковольтных сетей переменного тока.

Итак, у вас есть свой проект, может быть, это автомобиль или кафе-рейсер, как у меня, и вы хотите сделать с ним все эти крутые штуки. Может, поставить новые фары, новый спидометр.

Что ж, если вы хотите делать все эти классные штуки, вы должны сначала знать основы.

Я был немного смущен, когда понял, что понятия не имею, как наматывать медные провода. не мог обмотать провода чистым и прочным способом. Я тоже понятия не имел, что такое пайка и обжимка.

Вот что смогут сделать следующие несколько статей, соединяя провода вместе!

В этой статье я покажу вам несколько распространенных методов соединения проводов, которые вы можете использовать для соединения прочных и проводящих проводов. Я смогу проверить прочность каждого из моих соединений, чтобы показать вам, какое из них имеет наибольшую долговечность.

Что означает соединение проводов?

 Сращивание проводов — это процесс соединения двух или более кусков провода в один проводник.  Этот процесс делается для того, чтобы ток мог течь по всей длине провода.

Существует несколько способов сращивания медных проводов без пайки, с помощью пайки и обжима.

Причины не использовать пайку?

 Обычной причиной отказа от пайки является то, что провод подвергается движению или вибрации. Пайка делает соединение более хрупким, поэтому существует риск того, что оно может сломаться в положении, при котором оно подвергается частым движениям. В этих случаях хорошим решением является скручивание медных проводов или обжим.

Прежде всего, несмотря на то, что вы можете прочитать в Интернете, это не конец света, если вы не используете пайку. Конечно, пайка обеспечит более прочное соединение с лучшей проводимостью, но бывают случаи, когда вы не хотите использовать пайку или это нецелесообразно.

Интернет полон субъективных мнений. Один блог может сказать, что вы всегда должны паять, в то время как другой ютубер скажет, что это действительно «не имеет значения, просто накиньте на него изоленту и идите дальше». Ответ где-то посередине.

Инструменты, необходимые для сращивания проводов

Вот список инструментов, которые вам понадобятся для выполнения работы:

• Медный провод
• Инструмент для зачистки проводов (или лезвие)
• Трубки радиатора или изолента.
• Зажигалка или термопистолет (при использовании термоусадки)
• Плоскогубцы (дополнительно)

Как снять изоляцию с провода?

 Самый простой способ зачистки проводов — использовать набор инструментов для зачистки проводов или многофункциональные кусачки. Эти инструменты отлично подходят для быстрых и предсказуемых результатов.

Прежде чем мы сможем начать соединение проводов, нам нужно зачистить концы, чтобы открыть медь. Вот четыре способа снятия изоляции:

• Инструмент для зачистки проводов (предпочтительнее)
• Многофункциональные кусачки (предпочтительнее)
• Плоскогубцы
• Острое лезвие

эры чтобы срезать изоляцию и снять пластик рукой или плоскогубцами. Это личное предпочтение, но я предпочитаю не использовать эти методы, так как легко разрезать медные жилы и снизить эффективность соединения.

Метод № 1: соединение Western Union/Lineman

1. Отрежьте примерно дюйм изоляции от проводов
2. Плотно скрутите концы каждого провода
3. Наденьте термоусадку на один из проводов
4. Бен г каждый провод
5. Намотайте каждый провод вокруг другого три раза
6. Обрежьте все лишние жилы
7. Нанесите термоусадочную трубку


Хотя этот метод подходит для большинства ситуаций, для многожильных медных проводов он не такой прочный, как соединение как методы Interweave или Racecar ниже. Этот метод лучше всего подходит для комбинации пайки и одножильного провода. Фактически, это метод, выбранный НАСА.

Я обнаружил, что для того типа проводов, который я использовал, я предпочитаю сращивание с переплетением, а не сращивание обходчика, которое находится рядом.

Метод № 2: Сращивание с переплетением

Я называю этот метод сращиванием с переплетением. Я обнаружил, что это прочное и чистое соединение, что является отличным способом соединения многожильного медного провода без припоя.

Как сделать переплетение:

1. Скрутите примерно одну треть длины оголенного провода от основания изоляции.
2. Нанесите термоусадку на один из проводов.
3. Разверните веером оставшиеся медные жилы на каждом проводе.
4. Переплетите пряди.
5. Скрутите концы нитей вместе, чтобы получился узор в виде буквы «Х».
6. Оберните оставшуюся часть меди вокруг другой не менее 3 раз.
7. Обрежьте лишнюю медь.
8. Наклейте термоусадку или изоленту.

Чтобы сделать это соединение еще более прочным и проводящим, припаяйте место соединения перед термоусадкой.

Метод № 3: Поворот гоночного автомобиля

Благодарим Steveston Motor Co за этот удобный метод.

Это еще один отличный метод для прочного соединения, но он требует дополнительного сгибания проводов, поэтому он подходит для проводов меньшего диаметра (большего сечения).

1. Отрежьте чуть больше дюйма изоляции
2. Скрутите жилы каждого провода, чтобы получилась одна жила
3. Сложите два взаимосвязанных провода пополам
4. Сложите провода параллельно основному проводу
5. Нанесите термоусадку

Несколько советов, как это сделать. Я использую проволоку 16 калибра, и результаты были в порядке. Убедитесь, что вы выбрали правильный размер термоусадки, и рассмотрите возможность добавления дополнительного силикона в термоусадочную трубку, чтобы сделать ее водонепроницаемой.

Можно ли использовать изоленту для оголенных медных проводов?

Общий вопрос, который возникает, когда мы находимся на этапе изоляции провода, заключается в том, можно ли изолировать оголенные медные провода.

Да, но используйте зарекомендовавший себя бренд с высокими тепловыми свойствами. Изоляционную ленту лучше всего использовать в качестве решения для покрытия небольших трещин и повреждений изоляции провода. Технику нанесения также важно учитывать при обмотке провода изолентой, чтобы она не оторвалась в будущем.

Поскольку изоляционная лента менее долговечна, я всегда использую термоусадку для изоляции проводов при соединении медных проводов.

Результаты: какое соединение лучше?

Лично я предпочитаю соединение Interweave. По нескольким причинам.

В моем тестировании метод Racecar оказался немного более сильным соединением, когда я действительно тестировал разрыв провода. Тем не менее, соединение Interweave было очень прочным.

Переплетение будет работать с другими датчиками, в то время как Racecar может быть немного сложно сделать на более легких проводах, так что обратите на это внимание. Он будет работать с большинством датчиков. Я бы использовал гоночный автомобиль на проводе меньшего сечения, чтобы сгиб был не таким заметным, а термоусадочная усадка была легче.

И, наконец, переплетение более эстетично, меньше, без неровностей. Так что ваш провод открыт, что вы можете рассмотреть.

Но, как я уже сказал, это субъективно. Это действительно сводится к калибру провода и цели.

А теперь к вам, какая техника, по вашему мнению, лучше всего? Оставьте комментарий ниже!

Куда дальше?

Следующий логичный шаг — сделать соединение еще сильнее. Итак, далее я познакомлю вас с миром пайки.

5 основных причин, по которым медные провода используются в качестве электрических и механических проводов – Ganpati Engineering

11 декабря

5 основных причин, по которым медные провода используются в качестве электрических и механических проводов

Неизолированные медные провода являются наиболее коммерчески жизнеспособными компонентами современные инженерные инструменты и машины. От электрического чайника до гигантских доменных печей, у каждого электрического устройства где-то есть оголенная медь.

Медь, считающаяся ключевым элементом в преобразовании электротехники благодаря своим превосходным физическим и электромагнитным свойствам, сегодня вошла почти во все аспекты жизни. Неизолированные медные провода являются наиболее распространенными видами инженерных проводов, которые можно использовать для ремонта и замены неисправных электрических линий.
Ниже перечислены пять основных причин, по которым неизолированные медные провода используются в качестве электрических и механических проводов.

1. Высокая электропроводность:

Неизолированные медные провода сохраняют лучшие электрические свойства, присущие благородным металлам в природе. Помимо превосходной электропроводности, оголенные медные провода также улучшают передачу через них, обеспечивая минимальное сопротивление.
Электрическая проводимость гарантирует, что провод из неизолированной меди можно использовать в цепях и воздушных линиях электропередачи. Они используются в автомобилях, тяжелой технике и промышленных трансформаторах и подводных лодках.

2. Превосходные магнитные свойства

Неизолированные медные провода обладают относительно более сильными магнитными свойствами, чем другие природные металлы. Его можно использовать для изготовления соленоидов и магнитных стержней. Большинство инструментов имеют медь, а оголенные медные провода гарантируют, что магнитное рассеяние не повлияет на электрические свойства компонента. Большинство элементов имеют проблемы, связанные со смешиванием обоих свойств.
Неизолированные медные провода используются в магнитных компасах, корабельных навигационных системах, системах кабины пилотов самолетов и радиочастотных приемных антеннах.

3. Долговечность

Ни один компонент электрического провода не может сравниться по долговечности с оголенными медными проводами. Благодаря своим долговечным свойствам и впечатляющей стойкости к износу, неизолированные медные провода широко используются в быстро движущихся машинах и устройствах, где им постоянно приходится работать в условиях высоких температур и вибраций.
Неизолированные медные провода могут выдерживать нагрузку гораздо дольше, чем обычные провода. Свойство долговечности позволяет использовать медную проволоку для применения в местах, где машины подвергаются коррозии, химическим реакциям и атмосферному истиранию из-за влаги, солей и жиров.

4. Пластичность

Неизолированные медные провода обладают удивительной пластичностью, что делает их предпочтительными для использования в небольших машинах с ограниченным пространством и полезностью. Благодаря свойству пластичности неизолированные медные провода можно волочить в тонкие провода минимального диаметра. Это техническое свойство, дополненное физическими характеристиками, гарантирует, что деформация диаметра не приведет к изменению электрических свойств.

5. Опции сплава

Чистая медь также может быть легирована и покрыта другими металлами. Никель, цинк и олово являются наиболее популярными металлами, которые сплавляют с неизолированными медными проводами для дальнейшего улучшения их электрических свойств и обеспечения неагрессивной среды.
