Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.

В каких случаях потребуется соединять кабели

Процедуру выполняют при ремонте уже имеющейся проводки или монтаже новой, а также устранении допущенных ранее ошибок.

Соединение кабелей требуется и при вводе электричества на участок и в дом.

Все способы делятся на 2 категории:

• не требующие использования специальной техники;
• для выполнения которых необходимы соответствующие навыки, профессиональное оборудование.

Все виды работ проводят, соблюдая технику безопасности.

Разновидности проводников для соединения

Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:

Допустимая нагрузка, А	Сечение, кв. мм
6	0,75
10	1
16	1,5

Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.

Способы соединения проводников в доме или квартире

Правильное сращивание кабелей предполагает:

• надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
• прочность, устойчивость к вибрации и разрывам;
• однородность металлов (нельзя соединять медь с алюминием).

Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:

• пайка;
• скрутка;
• сварка;
• обжим;
• использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.

При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.

Предназначение

Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.

Необходимые инструменты для зачистки

Для снятия изоляции используют:

• петлевой выжигатель или паяльник;
• бокорезы;
• строительный нож;
• стриппер.

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

• снимают оплетку на 2-3 см;
• зачищают сердцевину до металлического блеска;
• скручивают проводники и вставляют их в гильзу;
• обжимают соединение специальным инструментом.

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

• снимают изоляцию;
• очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
• надевают шайбу, накидывают первый проводник;
• устанавливают второй крепежный элемент, надевают следующий кабель;
• закрепляют конструкцию гайкой.

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

1. Очищают концы кабелей от оплетки.
2. Снимают оксидную пленку наждачной бумагой.
3. Вводят проводники в гнезда. Завинчивают болты.

Метод используется при работе с изделиями разного сечения. Клеммниками можно объединить только два кабеля.

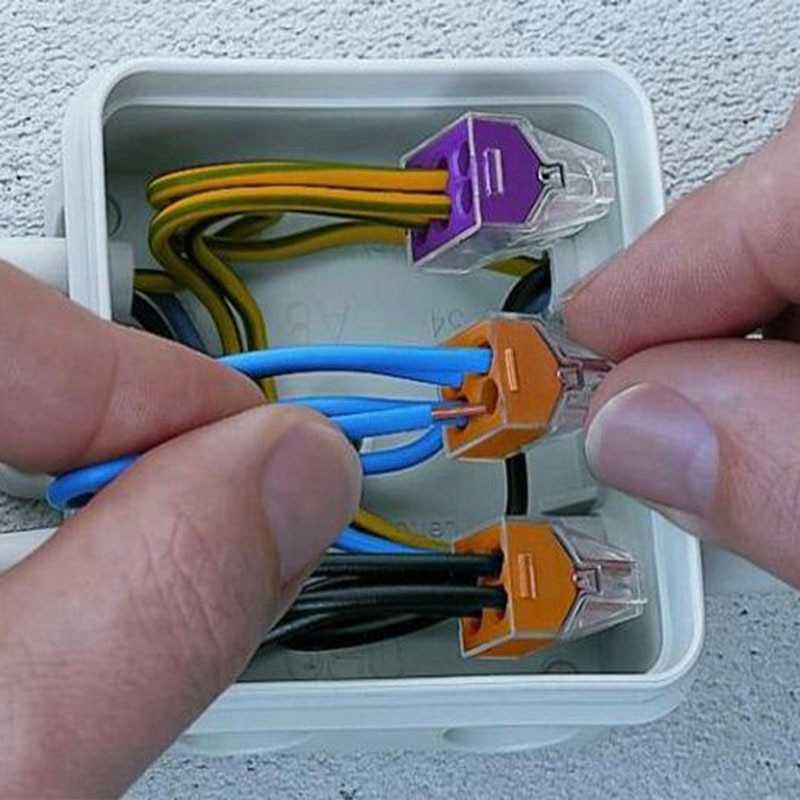

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

• при использовании первого вида кабели соединяются в полости наконечника;
• во втором случае провода совмещают с помощью разных элементов.

Первый способ помогает получить более прочный стык. Производители предлагают специальные наконечники для работы с проводами из разных материалов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Соединители для проводников

Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.

Муфты

Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.

Клипсы

Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.

Винтовые клеммы

Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.

Винтовые зажимы

Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.

Силовые зажимы

В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.

Пружинные клеммы

Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.

Пружинные зажимы

В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра. Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать.

Соединительные зажимы

Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.

Выбор способа соединения

Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.

Многожильные и одножильные проводники

В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.

Место пайки тщательно изолируют. При обжиме на концы проводов надевают гильзу, которую зажимают клещами.

Провода с сечением разного диаметра

Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.

Проводники большого сечения

Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.

Перебитые в стене провода

Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:

1. С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
2. Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
3. Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
4. Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.

Медные и алюминиевые проводники

В этом случае используют болтовые крепежи или алюминиево-медные гильзы. Первая сторона элемента имеет больший размер, что объясняется меньшей плотностью тока металла. Для быстрого соединения гильзы надевают на концы проводов из одинакового металла, после чего зажимают прессом.

Порядок соединения проводов наушников

Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:

1. Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
2. После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
3. Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
4. Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
5. Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
6. Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.

Можно ли использовать зажимные колодки при повреждении электропроводки

Такие элементы запрещены к применению при обрыве многожильной линии. Они передавливают проводники, способствуя их деформации. Соединение начинает нагреваться, что приводит к возгоранию.

Как проводить работы в земле и воде

При укладке на улице на проводку влияет влага. Подключаемые под землей или водой элементы системы должны соответствовать особым требованиям. Концы кабелей скрепляют путем опрессовки или пайки. Для большей надежности после обжима соединение покрывают термоклеем, надевают на него термоусадочную трубку. Можно стыковать провода с помощью клеммников. Место совмещения закрывают герметичным коробом, в полость которого вводят сантехнический герметик.

Правила безопасности

Начинать работу необходимо после обесточивания электросети или прибора. Провода скрепляют с учетом электрической схемы, цвета оплетки. К сварке или пайке допускаются лица, имеющие навыки работы с соответствующими инструментами. Соединение выполняют только разрешенными методами. Нельзя работать с оборванными жилами. Оголенные части проводки требуют тщательной изоляции. Перед началом работы стоит обезопасить себя, надев диэлектрические перчатки.

Дополнительные рекомендации

При скреплении кабелей нужно следовать таким советам:

1. Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
2. Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
3. Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
4. Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.

Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.

Соединение кабеля между собой

Содержание

• Электрический контакт соединение проводов
  • Способы соединения проводов
    • Соединение медных и алюминиевых проводов в домашних условиях
• Дедовская скрутка
• Как правильно соединить антенный кабель
• Как правильно соединить электрические провода или кабеля между собой.
• Механические способы соединения
  • Клеммные колодки
  • Самозажимные клеммы
  • Обжимной способ
  • Соединение при помощи болта
  • Подводим итоги
• Как правильно выбрать коаксиальный, антенный кабель
• Почему нельзя напрямую соединять провода из разных металлов
• Зажим типа ОВ
• Соединение пайкой
• Клеммные планки и зажимы
• Выводы

Электрический контакт соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

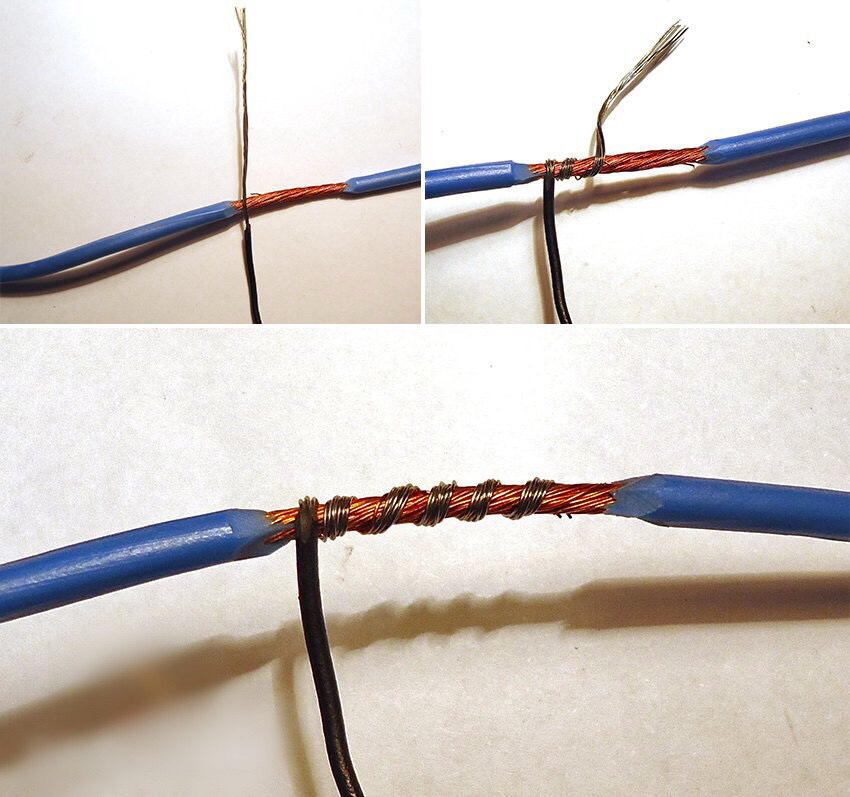

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

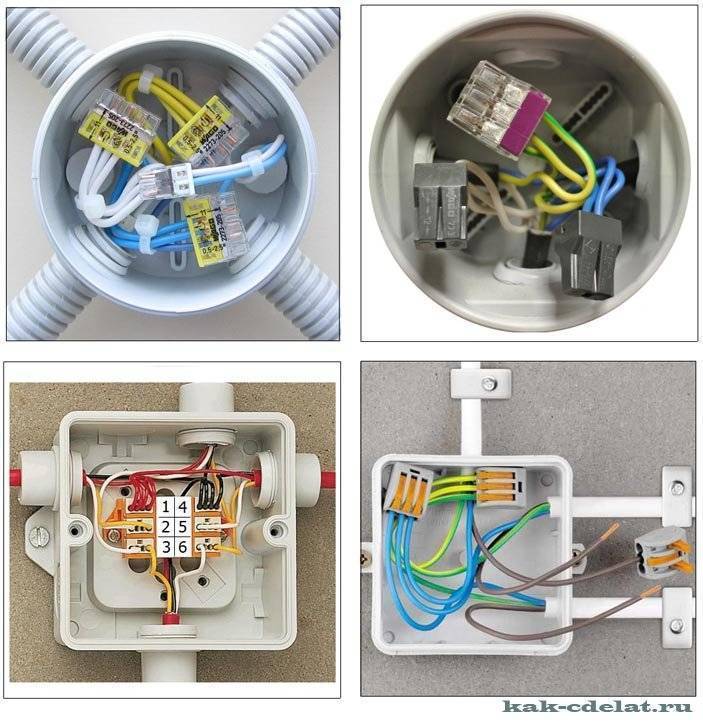

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Дедовская скрутка

Как соединить греющий кабель между собой, для полной изоляции токопроводящих жил

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Правилами ПУЭ использовать такой метод крайне не рекомендуется из-за его ненадежности. О том, как правильно сделать скрутку проводов, читайте в предоставленной статье!

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

• Какие инструменты должны быть у электрика
• Расчет сечения кабеля по мощности и току

Как правильно соединить антенный кабель

Какие радиаторы лучше: алюминиевые или биметаллические

Вот и все, все требуемые материалы уже приобретены, теперь необходимо качественно и правильно все соединить и качественно осуществить прокладку антенного кабеля. Существует два вида прокладки:

1. Проводка открытая;
2. Проводка скрытая.

Выполнять намного сложнее скрытую проводку, поэтому первый вариант рассмотрим более детально. При данном способе прокладки кабель необходимо провести вдоль стен и ни чем не закрывать. Этот способ прокладки кабеля не нравиться многим, потому что он портит весь внешний вид, и его можно делать только как временный.

Достоинства:

1. Очень легкий монтаж;
2. Очень легкая замена.

Недостатки:

1. Внешне выглядит не очень красиво;
2. Очень легко подвергается различным механическим повреждениям;
3. Мешается практически всегда.

Способ скрытой проводки выглядит гораздо эстетичнее, он довольно трудоемок. В этом случае антенный кабель убирают в специальные каналы, проводится внутри стен методом штробления, или прячется под плинтуса. Эти работы можно осуществить самостоятельно, а можно вызвать мастера на дом

Рекомендуется обратить ваше внимание на штробление. Данный вид прокладки следует совместить с косметическим ремонтом в квартире, потому что при работах внешний вид стен будет сильно испорчен

В процессе штроболения в стене делают небольшую канавку, в нее аккуратно укладывается кабель и стена тщательно штукатуриться. Не стоит забывать, что в стенах уже проложена электропроводка. Также нормативными актами запрещено самостоятельное штробление несущих стен в горизонтальной плоскости многоэтажек. Также в наших законах существует лазейка, например, если длина штробы не более трех метров, а сечение не должно превышать трех сантиметров, то смело можно штробить.

Плюсы такого способа:

1. Все эстетично и красиво, ни чего под ногами не мешается.

Минусы данного способа:

1. Довольно сложный монтаж, обязательно проводить нужно косметический ремонт;
2. Бюджет подобных работ гораздо выше;
3. Сложности в процессе замены кабеля.

Как правильно соединить электрические провода или кабеля между собой.

Расстояние между опорами при монтаже теплого пола

Сентябрь 14, 2013

15794 просмотров

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки! А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима. . Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода

Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно! Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Механические способы соединения

Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.

Клеммные колодки

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.

Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.

Для обеспечения большей площади контакта провода в колодке, рекомендуется оголенный конец жилы закруглять вокруг винта.

Самозажимные клеммы

Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.

Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.

При выборе таких колодок и клемм, нужно обращать внимание на маркировку: она отображает количество, сечение жил, для которых предназначено устройство. . Обжимной способ

Обжимной способ

Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.

Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.

Соединение при помощи болта

Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.

Подводим итоги

Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.

Как правильно выбрать коаксиальный, антенный кабель

Если уже перед вами возник вопрос о прокладке или замене коаксиального кабеля, то в первую очередь необходимо определиться с тем какой кабель лучше выбрать. Правильное название кабеля для правильно и качественного подключения антенн для телевизора – коаксиальный кабель. Что это за кабель и из чего он состоит?

Центральной деталью является проводник из медной жилы, по ней и поступает к телевизорам телевизионной сигнал. Сверху данной жилы идет изоляционная оболочка. Следующим элементом являются алюминиевая фольга, которая играет роль второго проводника, затем идет оплетка из луженых медных проводов. Данная оплетка является защитным экраном, препятствует созданию различных помех от внешних электромагнитных волн. Покрывает все это еще один слой изоляции из пластика, которая защищает от механического воздействия. Понятие коаксиальный кабель в переводе получается как соосный. Из-за того что оба цента проводников коаксиального кабеля в радиальных направлениях совпадают, то внутри кабеля происходит создание эффекта стоячей волны, данный эффект максимально снижает потери на излучении сигнала практически до 0.

На самом деле видов коаксиального кабеля довольно много и используются они не только для качественного подключения телевизионных антенн. В основном они различаются по диаметру изоляции, волновому сопротивлению степени экранирования, гибкости. На территории нашей страны используют всего несколько типов, которые действительно необходимы и качественны. Антенные импортные кабеля обладают следующей маркировкой RG-6 или RG-59 они считаются самыми распространенными. У российских аналогов антенных кабелей маркировка следующего вида РК-75-х-х. Семьдесят пять – это волновое сопротивление, именно семьдесят пять Ом является стандартным и оптимальным показателем сопротивления для коаксиальных антенных кабелей. Также еще существует RG-11, но он считается уже магистральным кабелем, который используют только в сложных условиях, на улицах, или на довольно больших расстояниях. RG-11 может с легкостью обеспечивать довольно стабильный сигнал на расстоянии до шестисот метров.

Если вы уже определились с типом антенного кабеля, который вам необходим и полностью подходит, то сложное решение какого производителя выбрать целиком и полностью ложиться на вас. Ассортимент кабельной продукции в современном мире очень велик, вам с легкостью могут предложить самый дешевый вариант, и действительно очень дорогостоящий товар

В первую очередь необходимо обратить свое внимание на качество антенного кабеля. Попробуйте сковырнуть кусок внешней изоляции, погните его тщательно, если у вас это хорошо получилось, то брать такой кабель не рекомендуется

Изоляция у хорошего кабеля обязательно должна быть максимально эластичной и выдерживать различные внешние воздействия. Повышенное внимание стоит уделить оплетки. Слишком жидкая оплетка в первую очередь говорит о некачественной работе производителя, так как через очень плотную оплетку экрана помех проникает значительно меньше. Если оплетку вам не видно, то нужно попросить продавца сделать надрез. При главном условии того, что продавец сможет сразу же предоставить все паспортные данные кабеля для антенны вам, рекомендуется сразу же обратить внимание на значения затуханий телевизионного сигнала на определенной длине и частоте кабеля. Кабель считается лучше, чем ниже эти значения. Если речь зашла о приобретении антенного кабеля, то не стоит забывать купить все необходимые коннекторы, разъемы, разветвлители, переходники именно в том количестве, в котором они вам могут понадобиться. Самым распространенным типом разъема считается BNC, он может быть припаеным, обжимным или на резьбовом соединении.

Найти последний подтип не составит огромного труда, так как они являются самыми простыми для монтажа и имеются у всех продавцов в наличии, в любом магазине кабельной продукции. Не стоит забывать, что при прокладке коаксиальный антенный кабель ни в коем случае не должен иметь каких-либо изгибов. Если вы планируете проложить антенный кабель с поворотом под угол в девяносто градусов, то рекомендуется обязательно использовать угловые переходники. Потому что при разводке антенного кабеля на пару телевизоров вам необходимы будут разветвлители или сплиттеры.

Почему нельзя напрямую соединять провода из разных металлов

Начнем с того, что нельзя просто так взять и соединить проводники, не учитывая свойств материала, из которого они изготовлены. Каждый из металлов, используемых для а это чаще всего алюминий, медь и сталь, имеет различную плотность, сопротивление и токопроводность. Кроме этого, необходимо учесть и такой фактор, как электрохимический потенциал, возникающий при воздействии тока на металл.

Серьезные проблемы, к примеру, может вызвать неправильное соединение медных и алюминиевых проводов. С этим вопросом очень часто сталкиваются специалисты, занимающиеся ремонтом проводки в наших жилищах. Дело в том, что в большинстве старых домов и квартир проложена проводка из медного провода. Ведь лет 30 назад медь была дешевой, а по электротехническим показателям она существенно превосходит алюминий.

Сегодня же медные провода применяются довольно редко. Их место заняли алюминиевые.

Но что же произойдет, если все-таки соединить медь с алюминием? Последний, являясь металлом с высокими показателями окисления, образует на своей поверхности специфическую пленку, обладающую достаточно высоким электрическим сопротивлением. Особенно это проявляется при воздействии влаги.

У меди также имеется аналогичная пленка, однако ее сопротивление гораздо меньше. Из-за этой разницы прямое соединение медных и алюминиевых проводов становится причиной затрудненной токопроводности, а обоюдные окислительные процессы приводят к образованию на проводниках раковин, нагреву, искрению и даже возгоранию.

Но как же быть, когда необходимо соединить провода из разных металлов? Для этого существуют специальные приспособления. О них мы сейчас и поговорим в разрезе обзора существующих видов соединений.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Соединение пайкой

Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.

Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.

Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.

Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.

Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

• с болтовым зажимом;
• самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

• Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они будут протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Поместите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. Разбивая это по тому, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заложения 24 дюйма

• Используйте питающий кабель для прямого залегания под землей на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов

• Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

• При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения с защитой GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный ЕМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: Общие примечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже ЭМП вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться в дом, гараж или мастерскую с трубой.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки провода выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов.
