Как соединить многожильный и одножильный провод: обзор способов и устройств

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

удлинёнными тройниками;
мобильными осветительными приборами;
автомобильной проводкой;
подсоединением осветительных приборов к электрической сети;
подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Сечение выбирается в зависимости от нагрузки:

для тока в 6 А используется ПВС с сечением 0,75 мм. ;
для 10 Ампер – сечение составляет 1 мм.;
для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Подготовка многожильного проводника

В основе любого соединения лежит удаление изоляции на нужной длине проводника.

При зачистке конца медного многожильного проводника выясняется, что тросик из тонких проволок начинает менять форму. До этого повив удерживался слоем изоляции, теперь сдерживание пропало, остаточная упругость заставляет проволочки распрямляться, стержень распушивается на отдельные элементы. Каждая не соединившаяся проволочка:

Снижает общее номинальное сечение стыка, допустимая плотность тока через контакт падает, температура повышается;
Оказавшись вне изоляции, может привести к электрической травме, вызвать короткое замыкание цепи.

Требуется предварительная обработка зачищенных концов многожильного провода для предупреждения растрепывания, получения однородного, монолитного участка.

Облуживание

Одним из более доступных, популярных способов подготовки до недавнего времени было лужение. Для этого:

Зачищается изоляция на нужной длине, проволочки тщательно, туго скручиваются между собой;
Разогретым паяльником на поверхность жилы переносится расплавленная канифоль. Металл прогревается, канифоль пропитывает тросик проволок;
Кончиком жала паяльника набирается припой, переносится на место лужения. Припой растекается по поверхности горячих проволок, заполняя все зазоры, образуя молекулярную связь с металлом;
После остывания бензином или спиртом удаляются остатки канифоли, наждачной бумагой обрабатывается поверхность для удаления возможных «тянучек» припоя в виде тонких длинных игл.

Имеет значение:

Канифоль, это флюс, который применяется при пайке для удаления окислов поверхности металла, улучшает теплообмен, распределение тепла на месте пайки. Для лужения жил запрещается применять флюсы, содержащие кислоту, другие активные компоненты удаления окиси, которые приведут к разрушению жилы;
Применяется свинцово-оловянный припой. Торговая сеть предлагает огромное количество паяльных паст, состоящих из смеси припоя с флюсом. Они очень удобны. Разрешается применять только те, на торговой этикетке которых есть отметка о не активном флюсе.

Подготовленный луженый конец используется при любом виде соединения – болтовом, клеммном, прижимном, сваренном.

Но, если уж все равно разогрелся паяльник, проще всего залудить так же жесткий проводник и соединить их пайкой. Получится прочный, надежный стык при минимальном переходном сопротивлении контакта.

Метод требует наличия паяльника, расходных материалов, присутствия электроэнергии на месте монтажа, навыков работы, тщательного аккуратного исполнения, занимает много времени.

Опрессовывание

Этот способ подготовки зачищенного конца гибкой жилы требует наличия пресс-клещей, расходного материала — гильз, внутренний диаметр которых соответствует диаметру жилы. Процесс занимает несравненно меньше времени, трудозатрат, чем лужение:

Зачищенный конец многожилки туго скручивается, помещается в гильзу;
Пресс-клещи обжимают наружную поверхность гильзы, туго зажимая корпусом провод. Получившиеся вмятины более надежно удерживают жилы.

Готовый отпрессованный конец участвует в любом виде стыка. Если нужно соединить его с одножильным, имеет смысл сразу взять гильзу, диаметр которой позволит разместить внутри нее два проводника. Одновременное обжатие даст хороший стык. В этом случае предварительное лужение многожильного не потребуется.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

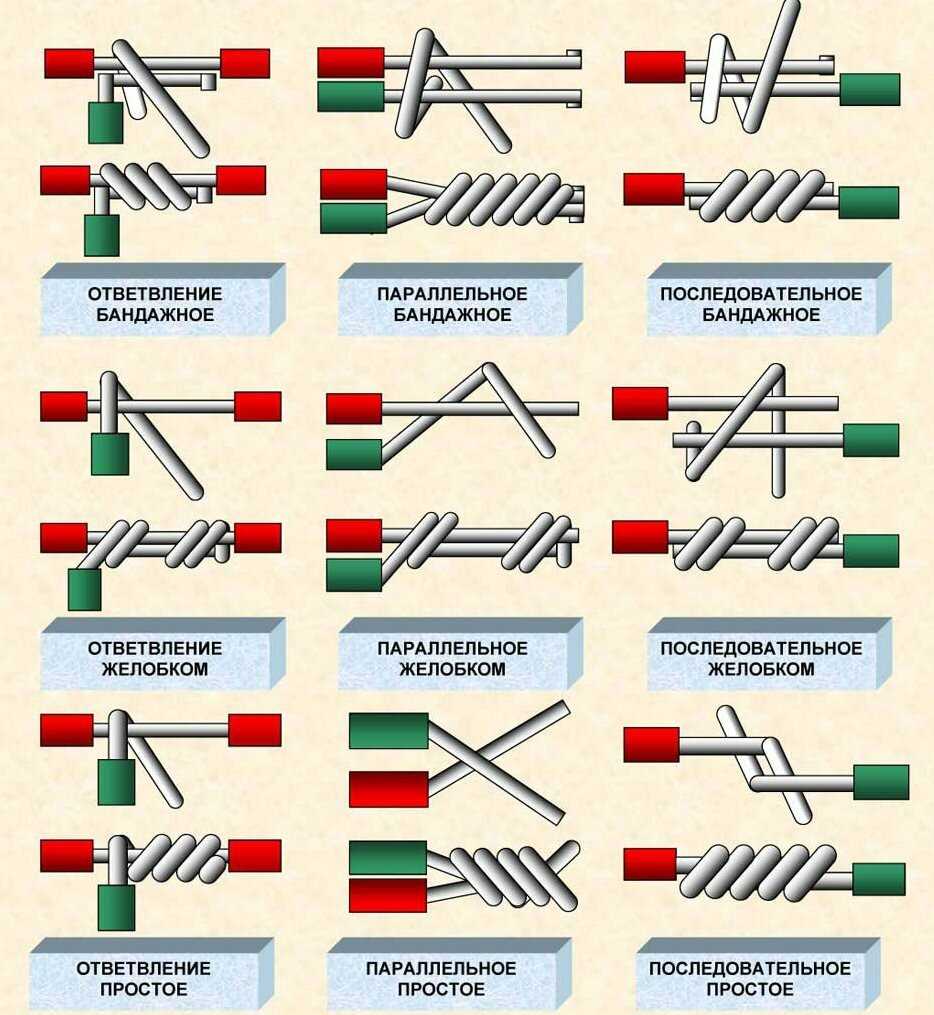

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов

Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.

Перед тем как соединить провода, концы обязательно нужно зачистить

Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.
Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.
Очистить изолирующий слой проводов и наложить жилы друг над друга
Обмотать одну оголённую жилу вокруг другой по всей поверхности.
Обмотать одну жилу вокруг другой
Выполнить обмотку проводов
Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.

Жилы наложить друг на друга

Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.
Выполнить обмотку одной из жил
В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.
Провода выровнять по длине
Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.
Обвить сложенные многожильники отрезком проводника
Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.
Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.
С проводов удалить все окисления
Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.
Провод нагреть паяльником и погрузить в канифоль
Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.
Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.
Провода выравнять по длине
При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.
Предварительно нужно сделать скрутку проводов
Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.
Выполнить фиксацию проводов

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм². Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Последним вариантом в нашей статье, но далеко не последним по популярности, является соединение проводников методом пайки. Для использования данного метода нам потребуется канифоль, паяльный жир, припой и, конечно, паяльник.

Пайка монопроводов	Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.
Соединение пайкой многожильных проводов	Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть. При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир. Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль. В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.
Не разборной вариант пайки одножильного и многожильного провода	Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее. После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный. После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки. Потом это место обрабатывается паяльным жиром, а затем припоем.
Разборная пайка одно- и многожильных проводов	Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности. Затем они соединяются параллельно, и все место соединения обрабатывается припоем. Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

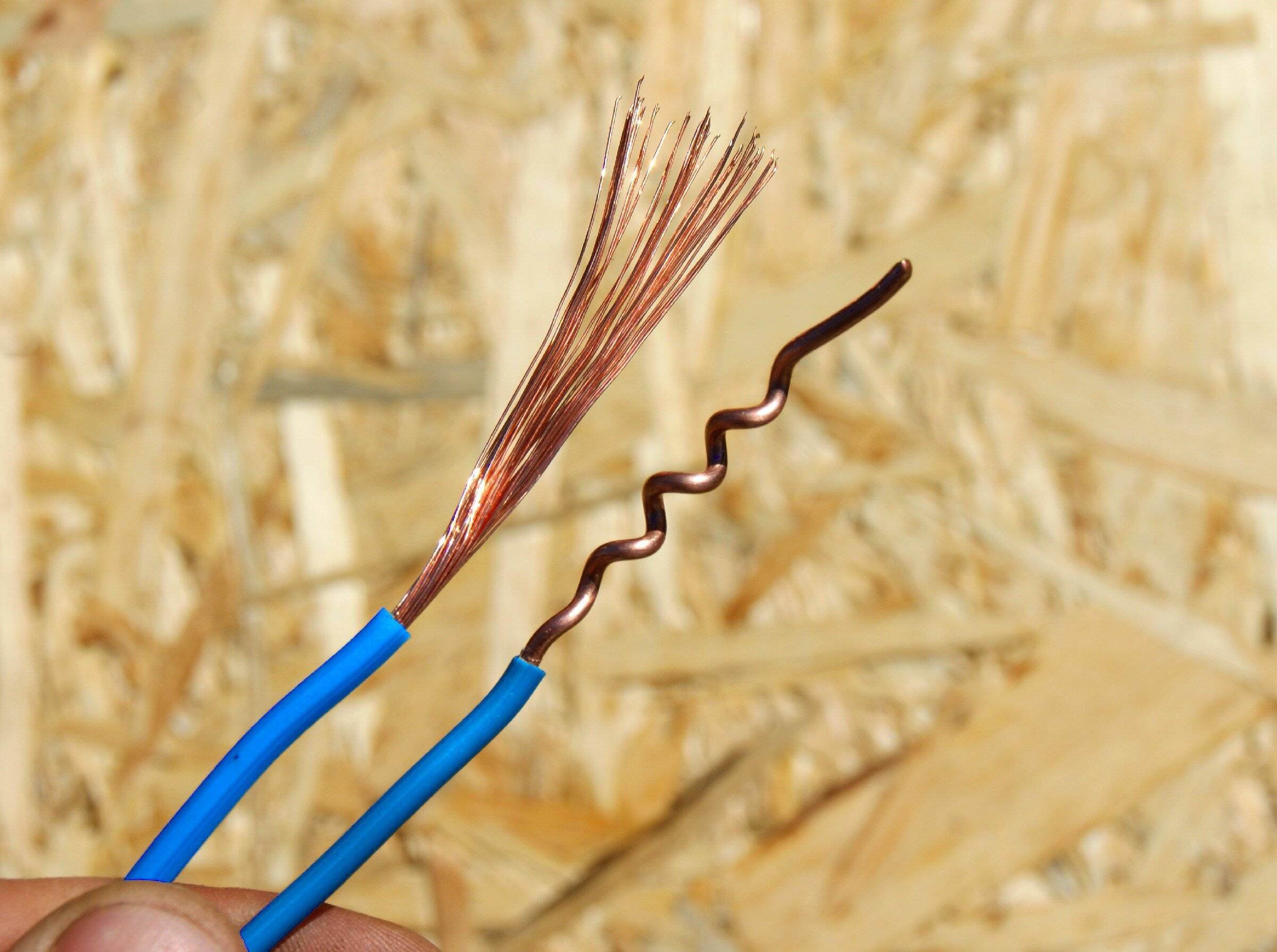

Соединение одножильного и многожильного провода

Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода. В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции.

Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:

Скруткой, как указано на фото ниже.
Скруткой с последующей пайкой.
С помощью клеммника.
Надев наконечники под болт и опрессовав их.

После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.

Соединение гибкого и жесткого проводов

Обычно соединяются проводники одинакового типа. Но иногда требуется соединение гибкого и жесткого провода, которое выполняется с соблюдением некоторых нюансов.

Сначала следует обрезать кабель таким образом, чтобы его конец был коническим. Жесткий провод нужно расплавить и сделать на его конце петлю. Тонкая проволока пропускается через сделанную петлю и оборачивается вокруг жесткого кабеля. Полученное соединение нужно обработать припоем и надежно заизолировать. Подобный способ подходит для алюминиевых проводников.

Вывод

Современные способы монтажа позволяют выполнять качественные контактные соединения одножильных и многожильных проводов. Выбор оптимального способа коммутации зависит от условий выполнения монтажных работ и условий эксплуатации проводки.

Источники

https://aqua-rmnt.com/ehlektrosnabzhenie/kak-soedinit-mnogozhilnyie-provoda-mezhdu-soboy.html
https://Elektrik-a.su/energii/soedineniya/kak-soedinit-mnogozhilnyj-i-odnozhilnyj-provod-253
https://elektrika.expert/provodka/soedinenie-provodov.html
https://VseOToke.ru/montazh/esli-nuzhno-sostykovat-odnozhilnyj-provod-s-mnogozhilnym
https://elektrik-sam.ru/jelektroprovodka/3618-kak-podkljuchit-mnogozhilnyj-provod-ili-soedinit-ego-s-odnozhilnym.html
https://StrojDvor.ru/elektrosnabzhenie/kak-soedinit-odnozhilnyj-i-mnogozhilnyj-mednyj-provod/
https://www.akruks.net/article/montazh/p489-soedinenie_mnogozhiljnogo_i_odnozhiljnogo_provoda/

[свернуть]

Одножильные и многожильные провода

Потребители, которые хоть немного разбираются в электрике, знают, что провода могут быть одножильными и многожильными. Сегодня в обиходе чаще можно заметить второй тип, в то время, как первый многие относят к устаревшим. Мы же предлагаем разобраться в реальном положении вещей и выяснить, для чего именно используется каждая разновидность.

Для начала внесём ясность в терминологию: одножильным здесь мы будем называть проводник, у которого токопроводящая часть образована единственной и монолитной проволокой, а многожильным – тот, сечение которого сформировано за счёт целого пучка тонких проволочек. Разбираться в сферах применения будет проще, если принять во внимание структуру каждого вида изделий и основанные на ней преимущества. Ввиду того, что на рынке можно отыскать продукцию обоих типов, очевидно, что каждый из них находит своего потребителя.

Задача любого провода или кабеля – обеспечивать качественное соединение узловых точек электросети, проводить электрический ток, а также выдерживать определённую мощностную и механическую нагрузку. Просто сказать, что один конкретный вид проводника лучше или хуже другого в электрической сфере невозможно, поскольку огромная палитра такой продукции существует как раз для того, чтобы удовлетворять определённые запросы потребителей. К примеру, воздушные линии электропередач с высоким вольтажом монтируются почти исключительно с использованием многожильных проводников, а подземная прокладка в основном ведётся при помощи одножильных. При этом ни тот, ни другой случай не являются прямым указанием на область применения, поскольку в бытовых условиях довольно часто применяются и многожильные, и одножильные провода, в том числе и одновременно, в пределах одной квартиры.

Оба типа проводов легко можно отыскать в продаже в совершенно одинаковых типоразмерах: в основном, это будут 0,5 кв. мм, 0,75 кв. мм, 1 кв. мм, 1,5 кв. мм, 2,5 кв. мм и 4 кв. мм. Все, кроме последнего, могут найти своё применение в домашней электропроводке, и используются в ней сообразно с тем, какие именно потребители необходимо будет подключать в питаемые ими розетки. Чем больше сечение проводника, тем более мощный прибор он способен питать, не перегреваясь. При этом самые тонкие провода с успехом применяются для подключения маломощных светоприборов на светодиодах, а также при подводке питания к модным сейчас стационарным USB-розеткам, если трансформаторный блок у них вынесен из подрозетника в ближайшую распределительную коробку.

Считается, что моножила и многожильный провод одинакового сечения способны выдержать одинаковую мощностную нагрузку, если речь идёт о том, что оба проводника выполнены из меди. Если углубиться в подробности, то окажется, что с точки зрения величины электрического сопротивления чуть более предпочтительным будет вариант однопроволочного проводника, однако на практике для быта эта разница совершенно несущественна. Для сравнения, 1 кв. мм моножилы имеет сопротивление в 18,1 Ом (в пересчёте на один километр длины), а многожильный провод при том же сечении и протяжённости покажет 19,5 Ом. Учитывая, что метраж цельных отрезков провода в пределах квартиры измеряется максимум несколькими десятками метров, отличий в сотые доли ом не будет заметно вовсе.

Моножила зачастую применяется в стационарной проводке внутри домов, квартир, офисных и торговых зданий. В промышленности она также нередко используется для отвода больших объёмов электроэнергии, выработанной генерирующими установками. Многожильные же изделия в основном применяются там, где требуется повышенная эластичность или динамические нагрузки, в том числе достаточная вибрационная устойчивость. Сюда относятся как шнуры бытовых приборов, так и автомобильная проводка вместе с некоторыми промышленными задачами. При дальнейшем анализе многожильных и одножильных проводников мы будем делать основной акцент на том, как они ведут себя в условиях прокладки для организации обычной квартирной электропроводки. Правильнее всего будет сравнивать рассматриваемые изделия по отдельным характеристикам, отмечая их сильные и слабые стороны исключительно применительно к конкретным обстоятельствам.

Жёсткость и гибкость

Как было сказано ранее, у моножилы токоведущая часть гораздо более жёсткая в сравнении с многожильным проводником. И это означает сразу два противоречивых свойства. С одной стороны, такое строение чревато тем, что при чересчур частом сгибании – и уж точно при достижении определённого (притом довольно малого) числа изгибов – на этом месте произойдёт отламывание жилы. С другой стороны, если нет нужды в экспериментах и проводнику с первого раза придать необходимую конфигурацию, он будет отлично её держать в течение длительного времени. Даже существенная мощностная нагрузка и связанный с ней тепловой фон не сразу скажутся на форме проводника. При организации проводки в стенах, где часто требуется зафиксировать положение отрезков провода под прямыми углами друг к другу, такое свойство моножилы будет весьма полезным. Подводя к электрофурнитуре одножильный провод, мастера часто упрощают себе работу, исключая этап борьбы с непослушным гибким проводом.

Справедливо и обратное: если необходимо произвести подключение в неудобном месте, куда сложно получить доступ, а провод придётся многократно согнуть, прежде чем он будет прикреплён к опоре или какому-либо электроузлу, гибкое многожильное изделие станет настоящим спасением. То же самое можно сказать о случаях, когда приходится заменять один комплект розеток и выключателей на другой. В то время как моножила, особенно, если она старая и алюминиевая, рискует отломиться в попытке направить её в гнездо зажима, многожильный проводник справится с подобной задачей без проблем. А вот держать форму такой провод обычно не умеет: если подключить к нему что-то без промежуточных креплений, он будет провисать и натягиваться, потому любую временную проводку подобного типа всегда стараются фиксировать лепёшками раствора. Разумеется, можно немного увеличить жёсткость многопроволочной жилы за счёт её закручивания, однако результат даже близко нельзя сравнить с монолитным изделием.

Подведём итоги: одножильный провод удобен при прокладке чистовых коммуникаций, которые будут скрыты под слоем штукатурки и не станут подвергаться динамическим механическим нагрузкам. Зато гибкость изделий с многожильным строением обеспечивает возможность подключения любых домашних приборов, удлинителей и сетевых фильтров, а также временной проводки. В целом же, не запрещается делать и обычную проводку при помощи эластичных проводников, просто это не всегда целесообразно.

Коммутация и выполнение соединений

Согласно требованиям Правил устройства электроустановок (ПУЭ) все соединения проводников необходимо выполнять либо с использованием пайки, либо путём опрессовки наконечников, либо сваркой, либо благодаря различным сжимам и клеммникам. С этой точки зрения многожильные и одножильные провода более «адаптированы» к разным типам соединений. А если принять во внимание такой важный аспект, как удобство монтажа для мастера, его выполняющего, то разделение будет весьма очевидно. Кроме того, немалое значение имеет и то, может ли соединение остаться разборным, поскольку существует вероятность, что хозяева со временем решат его модернизировать, добавив ещё несколько розеток в комнате или стационарно установив настенный светильник.

Пайку проще осуществлять на многожильном кабеле. Несколько концов можно скрутить вместе и окунуть в чашку с расплавленным припоем. При этом соединение отлично схватится и даже его внешний вид будет радовать глаз. А вот моножилы скручиваются в более объёмную фигуру, нередко с большим количеством пустот. При этом, как мы знаем, такой провод лучше не раскручивать, чтобы повторно закрутить более туго, так что электрику приходится работать с тем, что есть.

Опрессовку наконечниками можно считать одним из самых простых, быстрых и эффективных способов соединения проводников, вне зависимости от их типа. При наличии подходящего специализированного инструмента мастер не ощутит почти никакой разницы, а качество соединения будет одинаково хорошим вне зависимости от типа кабеля. Вместе с тем, не рекомендуется опрессовывать в одной гильзе моножилу и многопроволочный проводник, чтобы надёжность узла была действительно высокой.

Сварка подходит для обоих типов кабелей в равной мере, однако само её выполнение проще при использовании моножилы, поскольку пару толстых проводников достаточно плотно скрутить, а затем просто поставить несколько точек для закрепления соединения. В случае с многожильным проводником существует довольно большой риск пережечь отдельные тонкие проволочки во время работы. При должной сноровке конечный результат сварки изделий обеих типов практически идентичен.

Сжимы в виде колпачков СИЗ также довольно универсальны, если имеют достаточное качество и применяются умелым мастером. Как многожильный, так и одножильный кабель с их помощью соединяются весьма быстро и надёжно, а в дальнейшем этот узел можно будет разобрать при необходимости. Некоторые мастера утверждают, что им всё же удобнее работать с многопроволочными изделиями, когда необходимо использовать СИЗ, потому что такие проводники более податливы, но на результирующем качестве соединения это, похоже, никак не сказывается.

Клеммные колодки с винтовыми зажимами зачастую используют для работы с моножилой. Её легче с силой прижать к нижней части контактной детали, буквально расплющить давлением, но при этом получить требуемую надёжность. Зато многожильные провода под натиском винта могут либо разделиться и разойтись в разные стороны, либо вообще выскользнуть из гнезда. Таким образом, из-за неуверенности мастеров в достаточной площади электрического контакта колодки в сочетании с тонкими проволоками не особо часто применяются профессионалами.

Клеммы быстрого монтажа безо всякого преувеличения можно назвать наиболее универсальным средством соединения проводов. Благодаря наличию независимых контактных пластин и прижима, они могут применяться для любых проводников – тонких и толстых, гибких и жёстких, многопроволочных и моножилы. Если речь не о подделке, а об оригинальных клеммниках заводского качества, любое соединение с их помощью выйдет максимально технологичным.

Подключение электрофурнитуры

Разъёмы в большинстве современных розеток и выключателей устроены практически точно так же, как в упомянутых выше клеммниках с винтовыми зажимами. Потому присоединение к ним разных типов проводов будет сопряжено с рядом неудобств. К примеру, обычно заводить моножилу в гнездо контакта весьма неудобно, особенно если работать приходится в неудачной позе или в условиях плохой видимости, зато её фиксация будет максимально надёжной. В то же время, многожильный провод эластичен и попасть им, куда следует, гораздо проще, однако, сколь бы сильно мастер ни затянул винты, полностью быть уверенным в качестве соединения он никак не может. Вместе с тем, моножила всё же имеет преимущество в том, что не способна «распушиться», как многожильный провод, когда монтажник направляет проводник в гнездо даже вслепую. А ведь подобная ситуация как раз и грозит уменьшением площади эффективного контакта и перегревом в случае большой перегрузки по мощности.

Стоимость кабеля

Зачастую моножила стоит примерно на 15-20% дороже многожильного изделия, если рассматривать провода одинакового сечения, выпущенные одним и тем же производителем. Когда речь идёт о замене лишь нескольких метров проводки, такая разница будет почти незаметна, однако если необходимо полностью провести электрокоммуникации в жилище, экономия за счёт использования многопроволочных изделий будет весьма ощутима. В какую сторону делать выбор в каждой конкретной ситуации – всегда решать потребителю, ведь только он чётко понимает свои потребности и бюджет.

Проводка

— Как правильно подготовить многожильный провод для винтового соединения?

Как британец, который использует гораздо больше многожильных проводов, чем сплошных [я не занимаюсь первым ремонтом, это чужая работа], есть два способа сделать это «правильно», но это может зависеть от того, сколько места у вас есть. ваш винтовой терминал.

Пропер-пропер . Большие клеммы и распределительные коробки.
Зачистить 15-20 мм оболочки; скрутите, сложите пополам, затем вставьте и закрутите.
Что происходит на самом деле . Маленькие клеммы и бытовые вилки.
Зачистки 8-10мм оболочки; скрутить, вставить и завинтить.

В каждом случае не должно быть «запасных» проводов на дальней стороне клеммы и не должно быть оголенных проводов на ближней стороне.
Stranded не выглядит цельным в клемме после завинчивания. Он сжимается, а открытый конец расширяется — вот почему вы держите его коротким на маленьких клеммах. Ни запаски, ни вспышки.

В идеале вся открытая часть точно помещается внутри терминала.

Готовые кабели часто имеют медные/латунные наконечники, обжатые на кабеле. Когда вы режете свои собственные, вы не можете этого делать. Я видел кабели, припаянные первыми — , но , поскольку несколько лет спустя многие из них были в состоянии переделать, я бы сказал, что есть большая вероятность, что провод будет частично обрезан и скомпрометирован при этом; У меня нет ничего, кроме «мне это не нравится, это кажется изворотливым».
Неизолированный провод «просто работает», пока вы не пытаетесь разделить клемму с более прочным сердечником, чем многожильный. Многожильные пучки красиво и остаются твердыми. Твердое ядро может нарушить это, если у вас, например, 3 твердых тела на 1 многожильный в большом терминале; мель может свободно перемещаться в промежутках.

Общепризнанный тест состоит в том, чтобы увидеть, сможете ли вы сдвинуть его после того, как он будет затянут. [Эмпирическая наука FTW ;))
Если нет, то все готово.

Заметка о скручивании.
Некоторым людям нравится оставлять конец оболочки надетым, чтобы можно было быстро скрутить, не зацепившись за лишние кусочки нити. Я никогда не беспокоился. Это занимает слишком много времени для очень небольшой разницы в конечном результате. Поскольку я использую автоматический стриппер, это было бы слишком много, чтобы возиться с этим.
Кроме того, если ваш конец проволоки сморщился настолько, что может проколоть вас, когда вы его скручиваете, вы должны были начать с чистого конца, а не повторно использовать последний, сделанный кем-то другим.

Примечания, вызванные ответами в другом месте.

Мы не используем j-образные переходы на терминалах в Великобритании, все наши прямые. Я когда-либо видел их только на клеммах для динамиков Hi-Fi, где они более сложны с потенциалом для неточных зажимов, чем я когда-либо хотел бы видеть в профессиональной работе по разводке. Десять лет назад в некоторых бытовых вилках была кратковременная склонность к j-типу — к счастью, сейчас их, похоже, нет.
Похоже, что на некоторых территориях в ЕС обязательны самодельные скользящие наконечники, которые затем сжимаются перед тем, как вставить их в терминал. Я действительно не могу комментировать их, никогда не видел их в действии.

Если вы собираетесь делать это часто, я бы порекомендовал полуавтоматический стриппер. Установите длину, вставьте провод, сожмите. Идеальный размер каждый раз, независимо от толщины проволоки.

Ни один из этого типа — они должны регулировать толщину каждый раз. ПИТА.

[Пришлось использовать один из них, так как у меня не было с собой собственного комплекта, чтобы поменять кучу вилок у родственников в прошлые выходные, после того, как они вернулись в Великобританию из Испании… После 4-го устройства раздались ругательства. с еще провод разного калибра;)

Что-то вроде этого [это не тот, который я когда-либо использовал, но я не могу найти свою фотографию] Неважно, насколько велик диаметр провода, это ‘ просто работает».

Торговые хитрости… [или праздные размышления старика]
Иногда я менял 50-80 13-амперных вилок в день [я работал в сфере обслуживания розничной торговли; мультимедиа, дисплеи и небольшие электрические устройства, часто импортируемые из ЕС в британские спецификации, на месте, без верстака.]
У меня замена вилки заняла менее двух минут 😉
Отсоедините старую вилку, зачистите наружную часть, обрежьте провода на три разные длины, зачистите концы и соберите. Я работал «по цене» [оплачивал за задание, а не за час], но кто-то наугад проверял нас, так что все должно было быть хорошо.

Если у вас есть инструмент для зачистки, сначала возьмите тот, который отрезает весь провод. Тогда ваш набор инструментов для этого — дрель, «Стэнли» [модельный нож, США?] И стриппер.
Проверьте этот зазор, он должен быть достаточно большим, чтобы перерезать весь кабель… дешевые не могут, хорошие могут.

Выбор многожильного или сплошного провода

Выбор многожильного провода или сплошного

Перейти к основному содержанию

Узнать цену

> Выбор многожильного или цельножильного кабеля

13 июня 2022 г. / Общие, 101 Learning, Установка и тестирование, Передовой опыт

Вы, наверное, знаете, что как экранированный, так и неэкранированный медный кабель с витой парой выпускается в виде многожильных или одножильных проводов. Когда дело доходит до выбора того или иного, есть много соображений, включая стандарты, среду, область применения и стоимость. Давайте рассмотрим различия и соображения, чтобы вы могли решить, какой тип кабеля подходит для вашей конкретной установки.

Различия между многожильным и цельным кабелем

Первое различие между многожильным кабелем и кабелем с одножильным проводом заключается в способе их изготовления: термины многожильный и сплошной относятся к фактической конструкции медных проводников внутри кабеля.

• В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «прядей» проводов малого сечения, которые концентрически намотаны вместе по спирали, подобно веревке. Многожильный провод обычно обозначается двумя числами, где первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG.

• В одножильном кабеле каждый из восьми проводников состоит из одного провода большего сечения. Одножильный провод определяется только одним номером калибра, чтобы указать размер проводника, например, 24 AWG. Будь то одно-, двух- или четырехпарный кабель, калибр твердого проводника является спецификацией кабеля.

Это приводит к самой заметной разнице: гибкость . Многожильные кабели гораздо более гибкие и могут выдерживать большие изгибы; однако в наконечниках эти гибкие нити могут со временем порваться или ослабнуть. Одножильные кабели более жесткие и могут сломаться, если их сгибать слишком сильно или слишком часто, но одножильные проводники будут сохранять свою форму с течением времени и должным образом входить в соединители смещения изоляции (IDC) на разъемах, коммутационных панелях и соединительных блоках.

Менее очевидная разница между многожильным кабелем и кабелем с одножильным проводом заключается в производительности . Как правило, сплошные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и с меньшей вероятностью подвержены влиянию вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Одножильный провод также может проводить больший ток, чем многожильный провод. Проводники большего сечения (более тонкие) имеют больше вносимых потерь, чем проводники меньшего сечения (более толстые); многожильные кабели имеют затухание на 20–50 % больше, чем одножильные медные проводники (20 % для 24 AWG и 50 % для 26 AWG). Поскольку поперечное сечение многожильного проводника не полностью состоит из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Что лучше: многожильный или сплошной провод?

Когда дело доходит до 90-метровых горизонтальных постоянных соединений, выбора нет: будь то экранированная или неэкранированная витая пара, стандарты TIA и ISO/IEC требуют сплошного кабеля. Многожильный кабель (24 и 26 AWG) ограничен коммутационными шнурами и длиной 10 метров в пределах 100-метрового канала.

Поскольку многожильные кабели более гибкие и могут выдерживать изгибы, из них получаются отличные патч-корды для соединений оборудования и кросс-соединений, где кабели часто изгибаются и манипулируют ими; всего на 10 метрах канала повышенные вносимые потери и сопротивление не влияют на общую производительность канала. Однако меньшие многожильные патч-корды 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за меньшего сечения, имеют некоторые ограничения — приобретите патч-корды Skinny on 28 AWG, чтобы узнать больше.

Однако открытая офисная среда — это особые ситуации; они сталкиваются с регулярными реконфигурациями и могут потребовать более гибкой кабельной системы. В этих установках стандарты позволяют скрученным патч-кордам занимать более 10 метров канала. Однако, если вы используете более 10 метров многожильного кабеля в канале, отраслевые стандарты требуют уменьшения общей длины канала, чтобы учесть большие вносимые потери и сопротивление постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, общий калибр является важным фактором: кабели большего калибра (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинальных значений для многожильных кабелей 26 AWG составляет 0,5, в то время как для многожильных кабелей 24 AWG — всего 0,2, а для многожильных кабелей 22 AWG вообще не требуется снижения номинальных характеристик.

Ниже приведены расчеты для определения общей длины канала, где H=длина горизонтального кабеля, D=коэффициент снижения номинальных характеристик, C=общая длина многожильного кабеля и T=общая длина канала.

Например, если вы используете 60 метров горизонтального одножильного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения номинала 0,2, общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете настоящую математику: общая длина многожильного кабеля = [105–60]/[1 + 0,2], или 37,5, а общая длина канала = 60+37,5, или 97,5 метра. ) Если вы используете многожильный кабель 26 AWG со снижением номинальных характеристик на 0,5, длину канала необходимо уменьшить до 90 метров.

PoE предъявляет повышенные требования к многожильным патч-кордам

В то время как многожильный кабель является нормой для патч-кордов в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисах), основное применение, которое следует учитывать в современных локальных сетях, требует использования цельных патч-кордов. : Питание через Ethernet (PoE). Когда PoE доставляется по медному кабелю с витой парой, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура кабеля увеличивается. Многожильные патч-корды с более высокими вносимыми потерями и сопротивлением постоянному току с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не проблема в помещениях с контролируемой средой, таких как TR, многожильные патч-корды могут стать проблемой, как только вы начнете подключать устройства на потолке — подумайте о беспроводных точках доступа, камерах безопасности, светодиодных светильниках и многом другом. В соответствии с передовой практикой, если окружающая среда не контролируется по температуре и кабель не должен сильно изгибаться, следует использовать сплошные кабельные патч-корды. Если вы используете многожильные патч-корды в неконтролируемых условиях, лучше сделать их короткими (около 5 метров или меньше). И когда дело доходит до высокотемпературных сред, отраслевые стандарты также требуют снижения длины канала для этого; большее количество кабелей в пучке, каждый из которых выделяет больше тепла, может потребовать еще большего уменьшения длины (хотя может быть исключение из каждого правила).

Уравновешивание разницы в стоимости между многожильным и сплошным проводом

В то время как большее количество прядей в проводнике означает большую гибкость, большее количество прядей также означает более высокую цену. Чтобы снизить затраты, многожильные кабели категории 6 и категории 6A разработаны таким образом, чтобы обеспечить баланс: достаточное количество жил для поддержания надлежащей гибкости, но не настолько много, чтобы это создавало существенную разницу в цене. Вам не нужно жертвовать производительностью (или соответствием стандартам), выбирая многожильный кабель вместо цельного для сред и приложений, для которых он не подходит. Держите многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость, и используйте цельнопроволочный кабель там, где требуется надежность (и небольшой изгиб).

Будь то патч-корды, постоянные соединения или каналы, вы можете настроить инструмент Fluke Networks Versiv™ для сертификации характеристик кабеля.

Посмотреть конфигуратор Versiv
