Заделка проводов — электрическая система самолета

Зачистка проводов

Перед подключением проводов к разъемам, клеммам, сращиваниям и т. д. необходимо снять изоляцию с соединительных концов, чтобы обнажить оголенный проводник. Медный провод можно зачистить несколькими способами в зависимости от размера и изоляции.

Алюминиевый провод необходимо зачищать с особой осторожностью, так как отдельные жилы очень легко рвутся после надрезания. При зачистке проводов любого типа рекомендуется соблюдать следующие общие меры предосторожности:

  1. При использовании любых инструментов для зачистки проводов держите провод перпендикулярно режущим лезвиям.
  2. Тщательно отрегулируйте автоматические инструменты для зачистки; следуйте инструкциям производителя, чтобы не надрезать, не порезать или иным образом не повредить пряди. Это особенно важно для алюминиевых проводов и для медных проводов размером менее 10. Осмотрите зачищенные провода на наличие повреждений. Отрежьте и снова зачистите (если длина достаточна) или отбракуйте и замените любые провода, имеющие количество надрезанных или оборванных жил, превышающее допустимое, указанное в инструкциях производителя.
  3. Убедитесь, что изоляция аккуратно срезана, без потертых или рваных краев. Обрезать, если необходимо.
  4. Убедитесь, что вся изоляция снята с зачищенного участка. Некоторые типы проводов поставляются с прозрачным слоем изоляции между жилой и первичной изоляцией. Если это присутствует, удалите его.
  5. При использовании ручных клещей для снятия изоляции длиннее 3/4 дюйма это легче выполнить за две или более операций.
  6. Медные жилы перекрутить вручную или, при необходимости, плоскогубцами, чтобы восстановить естественную укладку и натяжение жил.

Пара ручных инструментов для зачистки проводов показана на рис. 1. Этот инструмент обычно используется для зачистки большинства типов проводов. Следующие общие процедуры описывают этапы зачистки проводов с помощью ручного инструмента для зачистки проводов.

  1. Вставьте проволоку точно по центру прорези, соответствующей размеру зачищаемой проволоки. Каждый слот отмечен размером провода.
  2. Соедините ручки до упора.
  3. Разблокируйте рукоятки, позволяя держателю проволоки вернуться в открытое положение.
  4. Удалите зачищенный провод.
подключение проводов к клеммникам или элементам оборудования. [Рисунок 2] Прочность на растяжение соединения провод-клемма должна быть как минимум эквивалентна прочности на растяжение самого провода, а его сопротивление пренебрежимо мало по сравнению с нормальным сопротивлением провода.

Рисунок 2. Кольцевые клеммы
размер (калибр) и диаметр изоляции, совместимость материалов проводников , размер шпильки, совместимость с изоляционными материалами, среда применения и припой по сравнению с бесприпойным.

Предпочтительны предварительно изолированные обжимные кольцевые клеммы. Прочность, размер и средства поддержки шпилек и соединительных столбов, а также размер провода можно учитывать при определении количества клемм, которые должны быть прикреплены к любому столбу. В высокотемпературных приложениях номинальная температура клеммы должна быть больше, чем температура окружающей среды плюс повышение температуры, связанное с током. Следует рассмотреть возможность использования никелированных клемм и неизолированных клемм с высокотемпературными изолирующими втулками. Клеммные колодки должны быть снабжены достаточным электрическим зазором или изоляционными полосами между монтажным оборудованием и токопроводящими частями.

Клеммные колодки

Провода обычно соединяются на клеммных колодках. [Рисунок 3] Клеммная колодка с перегородками может использоваться для предотвращения контакта клемм на соседних шпильках друг с другом. Шпильки должны быть закреплены против вращения. Если необходимо соединить более четырех клемм, небольшая металлическая шина должна быть установлена ​​на двух или более соседних шпильках. Во всех случаях ток должен проходить по контактным поверхностям клемм, а не по самой шпильке. Неисправные шпильки следует заменить шпильками того же размера и из того же материала, поскольку шпильки клеммной колодки меньших размеров могут сломаться из-за чрезмерного затягивания гайки. Сменная шпилька должна быть надежно закреплена в клеммной колодке, а гайка крепления клеммы должна быть затянута.

Рисунок 3. Клеммная колодка
Клеммные колодки должны быть установлены таким образом, чтобы незакрепленные металлические предметы не могли попасть на клеммы или шпильки. Рекомендуется предусмотреть хотя бы одну запасную шпильку для будущего расширения цепи или на случай поломки шпильки. Клеммные колодки, обеспечивающие подключение радио- и электронных систем к бортовой сети, должны быть проверены на наличие неплотных соединений, металлических предметов, которые могли упасть на клеммную колодку, скопления грязи и жира и т. д. Эти условия могут вызвать искрение, что может привести к пожар или системный сбой.

Наконечники клемм

Наконечники проводов следует использовать для подключения проводов к шпилькам клеммной колодки или клеммным шпилькам оборудования. К одной шпильке должно быть присоединено не более четырех клеммных наконечников или трех клеммных наконечников и шины. Общее количество клеммных наконечников на шпильку включает общую шину, соединяющую соседние шпильки. Четыре клеммных наконечника плюс общая шина не допускаются на одной шпильке. Наконечники следует выбирать с диаметром отверстия под шпильку, соответствующим диаметру шпильки. Однако, когда наконечники, прикрепленные к шпильке, различаются по диаметру, наибольший диаметр должен располагаться внизу, а наименьший диаметр — вверху. Затягивание клеммных соединений не должно деформировать клеммные наконечники или шпильки. Клеммные наконечники должны располагаться так, чтобы не требовалось сгибания клеммного наконечника для снятия крепежного винта или гайки, а перемещение клеммных наконечников приводило к затягиванию соединения.

Наконечники для медных проводов

Можно использовать беспаечную обжимную медную проволоку, клеммные наконечники, соответствующие стандарту MIL-T-7928. Прокладки или шайбы не должны использоваться между язычками клеммных наконечников. [Рис. 4]

s Алюминиевые клеммные наконечники должны обжиматься только с алюминиевым проводом. Язычок алюминиевых наконечников или общее количество язычков алюминиевых наконечников при укладке друг на друга должны быть зажаты между двумя плоскими шайбами, когда они заканчиваются шпильками. Прокладки или шайбы не должны использоваться между язычками клеммных наконечников. Особое внимание следует уделить прокладке алюминиевых проводов и кабелей для защиты от условий, которые могут привести к чрезмерному падению напряжения и высокому сопротивлению в местах соединения, что в конечном итоге может привести к выходу из строя соединения. Примерами таких условий являются неправильная установка клемм и шайб, неправильное кручение (затяжка гаек) и несоответствующие площади контакта клемм.

Предварительно изолированные наконечники

Предварительно изолированные наконечники и соединения должны быть установлены с использованием высококачественного обжимного инструмента. Такие инструменты снабжены позиционерами для размера проволоки и настраиваются для каждого размера проволоки. Важно, чтобы глубина обжима соответствовала размеру провода. Если завиток слишком глубокий, он может сломать или порезать отдельные нити. Если обжим недостаточно глубокий, он может быть недостаточно тугим, чтобы удерживать провод в клемме или разъеме. Обжимы, которые недостаточно тугие, также подвержены высокому сопротивлению из-за накопления коррозии между обжимной клеммой и проводом. [Рисунок 5]

Рис. 5. Соединительные муфты


Обжимные инструменты 90 095 Имеются ручные, переносные и стационарные электроинструменты для опрессовки клеммных наконечников.

Эти инструменты прижимают цилиндр к проводнику и одновременно формируют опору для изоляции провода. [Рис. 6]

Рис. 6. Обжимные клещи

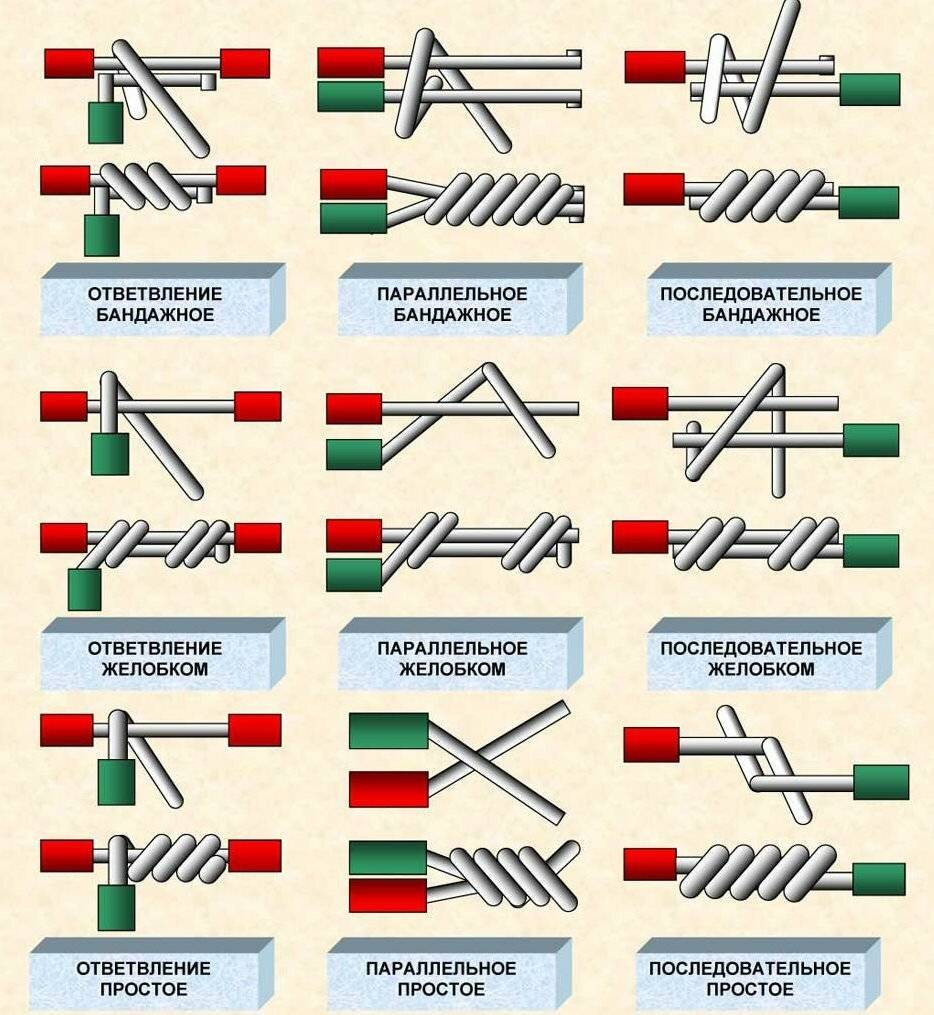

Аварийный ремонт сращивания

Оборванные провода можно отремонтировать с помощью обжимных сращиваний, с помощью клеммных наконечников с отрезанным язычком или путем пайки и заливки оборванных жил. Эти ремонтные работы применимы к медному проводу. Поврежденный алюминиевый провод нельзя временно сращивать. Этот ремонт предназначен только для временного аварийного использования и должен быть заменен как можно скорее постоянным ремонтом. Поскольку некоторые производители запрещают сращивание, всегда следует обращаться к применимым инструкциям производителя.

Соединительные коробки

Соединительные коробки используются для сбора, организации и распределения цепей к соответствующим жгутам, прикрепленным к оборудованию. [Рис. 7] Распределительные коробки также используются для удобного размещения различных компонентов, таких как реле и диоды. Распределительные коробки, которые используются в зонах с высокими температурами, должны быть изготовлены из нержавеющей стали.

Рисунок 7. Распределительные коробки
Запасные распределительные коробки должны быть изготовлены из того же материала, что и оригинал, или из огнеупорного неабсорбирующего материала, такого как алюминий, или приемлемого пластика. Там, где необходима противопожарная защита, рекомендуется распределительная коробка из нержавеющей стали. Жесткая конструкция предотвращает замасливание стенок коробки, что может привести к внутреннему короткому замыканию. Во всех случаях в самой нижней части коробки должны быть предусмотрены дренажные отверстия. Корпуса силового электрооборудования должны быть изолированы от металлических конструкций во избежание пожаров, связанных с замыканием на землю.

Расположение распределительной коробки должно обеспечивать легкий доступ к любому установленному оборудованию, клеммам и проводам. Там, где минимальные зазоры неизбежны, между токоведущими частями и любой заземленной поверхностью должен быть вставлен изолирующий материал. Не рекомендуется монтировать оборудование на крышках или дверцах распределительных коробок, поскольку проверка внутреннего зазора невозможна, когда дверца или крышка находятся в закрытом положении.

Соединительные коробки должны быть надежно закреплены на конструкции самолета таким образом, чтобы их содержимое было легко доступно для осмотра. По возможности открытая сторона должна быть обращена вниз или под углом, чтобы незакрепленные металлические предметы, такие как шайбы или гайки, имели тенденцию выпадать из распределительной коробки, а не вклиниваться между клеммами.

Компоновка распределительной коробки должна учитывать необходимость достаточного места для проводки и возможные будущие дополнения. Пучки электрических проводов должны быть прошнурованы или закреплены внутри коробки, чтобы кабели не касались других компонентов, не препятствовали легкому доступу и не закрывали маркировку или этикетки. Кабели во входных отверстиях должны быть защищены от перетирания с помощью уплотнителей или других подходящих средств.


Разъемы AN/MS

Разъемы (вилки и розетки) облегчают техническое обслуживание, когда требуется частое отключение. Существует множество типов разъемов. Типы разъемов с обжимными контактами обычно используются в самолетах. Некоторыми из наиболее распространенных типов являются круглые пушечные, прямоугольные и модульные блоки. Соединители, устойчивые к воздействию окружающей среды, следует использовать в приложениях, подверженных воздействию жидкостей, вибрации, тепла, механических ударов и/или коррозионно-активных элементов.

Когда требуется защита от HIRF/молний, ​​особое внимание следует уделять выводам отдельных или общих экранов. Количество и сложность систем электропроводки привели к более широкому использованию электрических разъемов. [Рис. 8] Правильный выбор и применение разъемов является важной частью системы электропроводки самолета. Соединители должны быть сведены к минимуму, выбраны и установлены так, чтобы обеспечить максимальную степень безопасности и надежности самолета. При установке любого конкретного узла соединителя необходимо следовать спецификациям производителя или соответствующего регулирующего органа.

Рисунок 8. Электрические разъемы


Типы разъемов 900 95 Разъемы должны быть идентифицированы оригинальным идентификационным номером, полученным из спецификации MIL (MS) или спецификации OEM. На рис. 9 представлена ​​информация о соединителях в стиле MS.

Рис. 9. Информационный лист соединителя MS
Соединители, устойчивые к воздействию окружающей среды, используются в приложениях, где они могут подвергаться воздействию жидкостей, вибрации, тепла, механических ударов, коррозионных элементов и т. д. огонь через отверстие разъема брандмауэра самолета и продолжать функционировать без сбоев в течение заданного периода времени при воздействии огня. Герметичные соединители обеспечивают герметичность для поддержания зон под давлением. Если требуется защита от электромагнитных/радиопомех, особое внимание следует уделить подключению отдельных и общих экранов. Для этой цели доступны переходники корпуса, предназначенные для заделки экрана, разъемы с проводящей отделкой и заземляющие штыри EMI.

Прямоугольные соединители обычно используются в приложениях, где очень большое количество цепей размещается в одной сопряженной паре. [Рис. 10] Они доступны с большим разнообразием контактов, которые могут включать сочетание стандартных, коаксиальных и мощных типов. Сцепление осуществляется различными способами. Меньшие типы крепятся винтами, которые скрепляют их фланцы. Более крупные имеют встроенные направляющие штифты, которые обеспечивают правильное выравнивание, или винтовые домкраты, которые одновременно выравнивают и фиксируют разъемы. В стоечных и панельных соединителях используются встроенные или устанавливаемые в стойку штифты для выравнивания и крепления в коробках для соединений.

такие же, как на разъемах. Некоторые используют внутреннюю шину для обеспечения различных схем. Они полезны, когда несколько проводов соединены для подачи питания или распределения сигналов. При использовании в качестве заземляющих модулей они экономят и сокращают установку оборудования на самолете. Доступны стандартные модули с прокладками на концах проводов для экологических приложений и монтируются на гусеницах. Блоки функциональных модулей используются для создания легко подключаемого пакета для устойчивого к окружающей среде монтажа небольших резисторов, диодов, фильтров и сетей подавления помех. Встроенные клеммные соединения иногда используются вместо соединителя, когда заделываются только несколько проводов и когда желательна возможность отсоединения проводов. Встроенное клеммное соединение устойчиво к воздействию окружающей среды. Стык клеммного соединения небольшой и может быть привязан к поверхности жгута проводов, если это одобрено OEM.

Номинальное напряжение и ток

Выбранные разъемы должны быть рассчитаны на непрерывную работу при максимальном сочетании температуры окружающей среды и нагрузки по току цепи. Герметичные соединители и соединители, используемые в цепях с высокими пусковыми токами, должны иметь пониженные номинальные характеристики. Хорошей технической практикой является проведение предварительных испытаний в любой ситуации, когда разъем должен работать с большинством или всеми своими контактами при максимальной номинальной токовой нагрузке. Когда проводка работает с высокой температурой проводника, близкой к ее номинальной температуре, размеры контактов разъема должны соответствовать нагрузке цепи. Это может потребовать увеличения сечения провода. Снижение номинального напряжения требуется, когда разъемы используются на большой высоте в негерметичных зонах.

Запасные контакты для будущей проводки

Для размещения дополнительных проводов в будущем обычно предоставляются запасные контакты. Расположение неподключенных контактов вдоль внешней части разъема облегчает доступ в будущем. Хорошей практикой является предоставление двух запасных разъемов с 25 или менее контактами; 4 запаски на разъемы от 26 до 100 контактов; и 6 запасных на разъемы с количеством контактов более 100. Запасные контакты обычно не предусмотрены на розетках компонентов, которые вряд ли имеют дополнительную проводку. В соединителях все доступные контактные полости должны быть заполнены проводными или непроводными контактами. Неразведенные контакты должны быть снабжены пластиковой втулкой-заглушкой.

Установка проводов в разъем

Провода, выполняющие ту же функцию в системах с резервированием, должны быть проложены через отдельные разъемы. В системах, критически важных для безопасности полета, проводка для работы системы должна быть проложена через отдельные разъемы от проводки, используемой для предупреждения о неисправности системы. Также рекомендуется прокладывать проводку индикации системы в отдельных разъемах от ее цепей предупреждения об отказе, насколько это практически возможно. Эти шаги могут снизить восприимчивость воздушного судна к инцидентам, которые могут возникнуть в результате отказа разъема.

Смежные места

Сопряжение соседних разъемов не должно быть возможным. Чтобы гарантировать это, соседние пары соединителей должны отличаться по размеру оболочки, средствам соединения, расположению вставок или расположению шпонок. Когда такие средства нецелесообразны, провода должны быть проложены и зажаты так, чтобы неправильно спаренные пары не могли касаться друг друга. Не рекомендуется полагаться на отметины или цветные полосы, поскольку они могут испортиться с возрастом. [Рис. 11]

Рисунок 11. Расположение разъемов во избежание неправильного подключения

уплотнения, которые сжимаются, когда соединитель спарены.

Необходимо избегать проникновения влаги через заднюю часть соединителя путем правильного согласования наружного диаметра провода с диапазоном уплотнения задней втулки соединителя. В любом обжимном контакте рекомендуется заканчивать не более одного провода. Рекомендуется использовать термоусадочную трубку для увеличения диаметра провода или герметизировать область ввода провода в качестве дополнительных средств обеспечения совместимости с задней втулкой. Эти дополнительные средства имеют неотъемлемые штрафы и должны рассматриваться только в тех случаях, когда другие средства не могут быть использованы. Неподключенные запасные контакты должны иметь пластиковую заглушку соответствующего размера.

Дренаж

Соединители должны быть установлены таким образом, чтобы влага и жидкости вытекали из соединителя, а не попадали в него, когда он не соединен. Проводка должна быть проложена так, чтобы влага, скопившаяся на жгуте, стекала с разъемов. Если соединители должны быть установлены в вертикальном положении, например, через полку или пол, соединители должны быть загерметизированы или защищены от воздействия окружающей среды. В этой ситуации лучше расположить емкость лицевой стороной вниз, чтобы она была менее восприимчива к скоплению влаги в неподключенном состоянии.

Держатель провода

Для разъемов, не входящих в комплект поставки, необходимо использовать заднюю заднюю крышку. Соединители с проводкой очень маленького размера, или подлежащие частому техническому обслуживанию, или расположенные в зонах с высокой вибрацией, должны быть снабжены задней оболочкой с разгрузкой от натяжения. Пучок проводов должен быть защищен от механических повреждений подходящим амортизирующим материалом там, где он закреплен зажимом. Соединители с герметизацией или литыми задними адаптерами обычно не используют отдельный аксессуар для снятия натяжения. Зажимы для снятия натяжения не должны натягивать провода между зажимом и контактом. [Рисунок 12] 9Рис. 12. Корпуса с компенсатором натяжения петля и что после полной замены разъем и его контакты.

Коаксиальный кабель

Вся проводка должна быть защищена от повреждений. Однако коаксиальные и триаксиальные кабели особенно уязвимы к определенным типам повреждений. Персонал должен проявлять осторожность при работе с коаксиальными кабелями. [Рис. 13] Коаксиальное повреждение может произойти при слишком сильном зажиме или при резком изгибе (обычно на разъемах или рядом с ними). Повреждение также может быть нанесено во время несвязанных действий по техническому обслуживанию коаксиального кабеля. Коаксиальный кабель может быть сильно поврежден внутри без каких-либо признаков повреждения снаружи. Не следует использовать коаксиальные кабели со сплошными центральными жилами. Многожильные центральные коаксиальные кабели могут использоваться как прямая замена сплошным центральным коаксиальным кабелям. [Рисунок 14] 9Рис. 13. Коаксиальные кабели
Рис. 14. Разъемы коаксиального кабеля
Меры предосторожности при использовании коаксиального кабеля включают:

  • Никогда перегиб коаксиального кабеля.
  • Никогда ничего не роняйте на коаксиальный кабель.
  • Никогда не наступайте на коаксиальный кабель.
  • Никогда не сгибайте коаксиальный кабель резко.
  • Никогда не скручивайте коаксиальный кабель с натяжением больше допустимого радиуса изгиба.
  • Никогда не тяните за коаксиальный кабель, кроме как по прямой линии.
  • Никогда не используйте коаксиальный кабель в качестве ручки, не опирайтесь на него и не вешайте на него предметы (или любой другой провод).
СВЯЗАННЫЕ ПУБЛИКИ

  • Схемы подключения и типы проводов
  • Выбор размера провода
  • Идентификация провода
  • Прокладка проводов, шнуровка и связывание жгутов проводов
  • Электрическая система самолета
  • Закон Ома, сила тока, напряжение и Сопротивление
  • Электромагнитное генерирование энергии
  • Переменный ток Введение

Алюминиевая проводка | Ottawa Electrical Services

Если в вашем доме имеется большое количество алюминиевой проводки, существует риск возгорания. Многие дома в Оттаве, построенные в период с 1965 по 1972 год, были оснащены алюминиевой проводкой вместо меди. Проводка проста в установке, и это не проблема. Дилемма в суставах. Комиссия по безопасности потребительских товаров США утверждает, что дома с алюминиевой проводкой в ​​50 раз более подвержены пожарной опасности, чем дома с медной проводкой.

Полная замена электропроводки в вашем доме в большинстве случаев нецелесообразна. Электрик может безопасно выполнить соединения, присоединив короткий отрезок медного провода к концу каждого алюминиевого провода. Выключатель, розетка или другое устройство будет подключено с использованием меди вместо алюминия. CPSC предпочитает соединители COPALUM, но для них требуется обученный подрядчик и уникальный инструмент. AlumiConn — еще один бренд, к которому можно привыкнуть. Эти разъемы может установить любой электрик, но может потребоваться замена существующих распределительных коробок на более крупные, чтобы освободить место для разъемов.

Соединение алюминиевой проволоки с медной косой

Соединение алюминиевой проводки косичкой включает соединение короткого отрезка медного провода с алюминиевым проводом. Подсоедините медный провод к электрическому устройству, распознанному для медного соединения. Должны использоваться правильные соединители, одобренные для соединения меди с алюминием, и антиоксидантные соединения. Антиоксидантное соединение используется для предотвращения коррозии алюминия. Цвет алюминия со временем окисляется. Это также может привести к ослаблению соединения, поскольку оно сжимается и расширяется больше, чем медь. Ослабленный или корродированный контакт может привести к расплавлению арматуры и изоляции. Электрическое сопротивление также является источником перегрева. Несоответствие фитингов также может привести к перегреву. Неплотное соединение также создает риск искрения, которое может воспламенить находящиеся поблизости горючие материалы, включая изоляцию и обои.

Безопасность алюминиевой проводки

Алюминиевые косички — отличный способ сделать ваш дом безопаснее.
