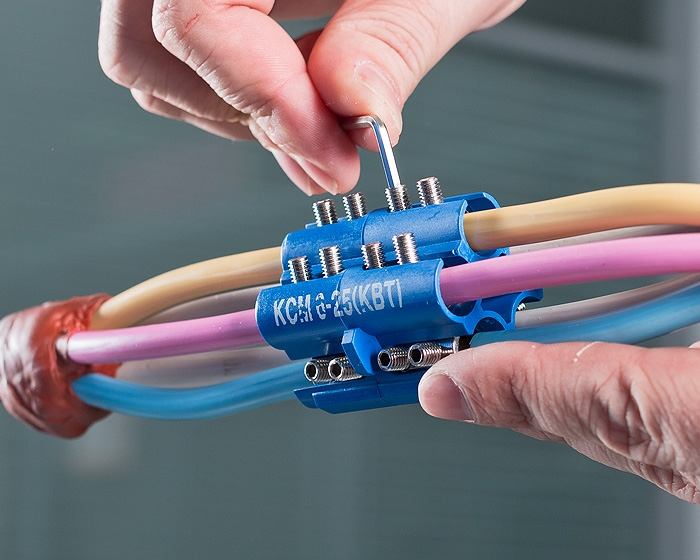

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм

². Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм² с легкостью залетает на провод с маркировкой 2 мм². Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:

Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

Еще существуют и шестигубочные обжимники.

В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:

Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
Сечение провода не позволяет сделать соединение проводов другими способами.
Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

Обычные гильзы с отверстием, классического вида.
Комбинированная модель из двух половинок.
Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

Нож для снятия изоляции.
Бокорезы и пассатижи для отрезания провода.
Опрессовочные клещи классического типа, для ручного использования.
Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм².
Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.

Монтаж проводов воздушных линий — Статьи

Для воздушных линий напряжением до 1 кВ применяют преимущественно алюминиевые, сталеалюминиевые и стальные провода.

В комплекс работ по монтажу проводов воздушных линий входят: раскатка на трассе ВЛ и соединение проводов, подъем, регулирование стрелы провеса и крепление проводов на изоляторах.

Раскатку проводов производят по обеим сторонам установленных опор вдоль воздушной линии. Для раскатки бухт проводов служат конусные вертушки или переносные станки, а проводов, доставленных на трассу в барабанах, — разборный барабанный подъемник.

При длине линии не более 0,5 км и сечении проводов до 50 мм2 устанавливают вертушку, станок или барабан с проводом на барабано-подъемнике у первой опоры в начале линии и, захватив конец провода, протягивают его до последней опоры, т. е. до конца линии. При большой протяженности линии эти приспособления располагают в кузове автомашины с опущенным задним бортом и по мере продвижения машины вдоль опор разматывают провод, следя за тем, чтобы в проводе не образовались петли («барашки»).

Одновременно с раскаткой провода его внимательно осматривают, чтобы выявить в проводе дефекты в виде обрывов отдельных жил, больших вмятин и т. п. Обнаруженные в проводе дефекты отмечают краской, а затем устраняют до подъема проводов на опору.

Если провод доставлен к месту работ в барабане, установленном на домкратах, то его, не снимая с автомашины, раскатывают, предварительно подняв барабан на 10 — 15 см над настилом кузова при помощи домкратов и трубы, продетой сквозь осевое отверстие в барабане.

Конец сматываемого с барабана провода перед началом движения автомашины прикрепляют к анкерной опоре, от которой и производят раскатку провода к последующим по направлению трассы ВЛ опорам. Если длина раскатанного провода окажется недостаточной, то к нему присоединяют провод аналогичной конструкции, марки и сечения с другого барабана.

Для соединения проводов ВЛ до 1 кВ применяют: скрутку, бандажирование, соединение в овальном соединителе (гильзе) с последующей опрессовкой и сваркой концов проводов в петле, сварку встык концов проводов и последующей опрессовкой их вместе с шунтом в двух отдельных соединительных гильзах, сварку встык концов проводов и опрессовку их вместе с вставкой в овальной соединительной гильзе, соединение проводов внахлестку с спрессовыванием в соединительной гильзе, соединение проводов болтовым зажимом.

Рис. 1. Соединение проводов ВЛ до 1 кВ: а — скруткой, б — бандажированием, в — опрессовкой в гильзе и сваркой в петле, г — опрессовкой провода вместе с шунтом, д — сваркой встык и опрессовкой в гильзе, е — опрессовкой внахлестку в гильзе, ж — болтовым зажимом

Скрутка (рис. 1, а) является наиболее простым способом соединения однопроволочных стальных и биметаллических проводов, при котором накладывают внахлестку концы проводов на длине 180-200 мм, а затем, зажав их пассатижами в середине участка соединения, навертывают один провод на другой (слева и справа от пассатижей), укладывая витки плотно друг к другу.

Бандажирование (рис. 1, б) применяют при соединении однопроволочных проводов. Концы проводов загибают под прямым углом и накладывают один на другой на длине 80- 120 мм в зависимости от их сечения. Далее наматывают на один из соединяемых проводов — 5 — 6 витков мягкой оцинкованной проволоки диаметром 1,5 мм и переходят этой проволокой на бандажирование участка соединения. Покрыв витками проволоки весь участок соединения, делают 5 — 6 витков на втором из соединяемых проводов. Для увеличения прочности соединения медных проводов в больших пролетах бандаж пропаивают припоем ПОС-ЗО или ПОС-40.

Соединения в овальной гильзе (рис. 1, в) применяются для многопроволочных алюминиевых проводов. Для выполнения соединения вводят провода в овальную гильзу, подобранную по сечению проводов, и проталкивают их вперед навстречу друг другу так, чтобы концы проводов вышли из противоположных (выходных) отверстий гильзы. Затем гильзу опрессовывают, а свободные концы проводов сваривают встык в петле.

Соединение проводов опрессовкой в двух гильзах вместе с шунтом (рис. 1, г) применяют преимущественно при монтаже многопроволочных алюминиевых проводов сечением 70 мм2 и выше. Операция опрессовки гильз выполняется опрессовочными механизмами.

Соединение проводов в овальной гильзе путем предварительной сварки проводов встык и последующей опрессовки гильзы и проводов вместе с вставкой (рис. 1, д) применяют чаще всего в середине большого пролета при монтаже многопроволочных проводов ВЛ, находящейся в III или IV районе гололедности и при возможном воздействии на провода линии больших ветровых нагрузок.

Соединение проводов опрессовкой внахлестку в овальной гильзе (рис. 1, е) является наиболее простым по исполнению способом, применяемым при монтаже многопроволочных проводов сечением 16 — 50 мм2.

Приведенные на рис. 1, а, б, в, г, д, е способы могут использоваться для соединения проводов в пролете ВЛ. Гильзы и провода должны быть из одного и того же металла: медные (СОМ) — для медных проводов, алюминиевые (СОА) — для алюминиевых, стальные (СОС) — для стальных.

Соединение голых многожильных проводов может осуществляться также при помощи болтовых зажимов. Болтовым зажимом (рис. 1, ж) допускается соединять провода только на опорах и при условии, что провода не будут испытывать механических нагрузок. Болтовой зажим состоит из двух или трех (в зависимости от сечения проводов) оцинкованных болтов с гайками и двух плашек с продольными канавками.

Для обеспечения необходимого контакта в зажиме диаметры отверстий, образуемых при соединений плашек, должны быть несколько меньше диаметров проводов. При монтаже зажимов контактные поверхности плашек непосредственно перед соединением проводов промывают бензином и смазывают тонким слоем технического вазелина.

Поверхности зажимов для соединения алюминиевых проводов зачищают стальной щеткой по слою вазелина и также обрабатывают поверхности проводов. Затяжка болтов должна вестись ключом с усилием, не превышающем 25 кгс. Применять при этом какие-либо приспособления, увеличивающие силу затягивания, не допускается во избежание смятия соединяемых проводов или срыва резьбы болтов. Резьба болтов и гаек зажима должна быть смазана вазелином или солидолом. Применение контргаек обязательно.

После затяжки болтов между плашками должен оставаться зазор 3 — 5 мм. Полное примыкание плашек зажима будет свидетельствовать об отсутствии требуемого контакта и зажим необходимо сменить. Для предохранения контактных поверхностей от окисления наружные зазоры и места выхода проводов из зажима покрывают 1 — 3-миллиметровым слоем пасты — свинцового сурика, разведенного на натуральной олифе.

Через 8 — 10 дней после монтажа зажима рекомендуется дополнительно подтянуть его болты, так как вследствие уменьшения упругости проводов давление между плашками и проводами несколько снизится, что приведет к ухудшению контакта между ними и возможному нагреву участка соединения.

При раскатке проводов воздушной линии нередко возникает необходимость пересекать железнодорожные пути, шоссейные дороги с интенсивным движением автотранспорта, а также линии связи, работу которых нельзя прерывать даже на непродолжительное время. В таких случаях для раскатки проводов сооружают временные переходные устройства.

Вблизи действующих воздушных электрических сетей, контактных сетей, электрифицированного транспорта и открытых подстанций провода следует раскатывать с соблюдением особых мер предосторожности, исключающих возможность случайного прикосновения монтируемых проводов к токоведущим частям этих электроустановок.

Источник: Школа электрика
