Как соединять медные и алюминиевые провода
Ни для кого не секрет, что медные и алюминиевые провода соединять не рекомендуется. Но многие, даже зная это, все равно пренебрегают этим, надеясь на русское «авось пройдет».
В итоге, такая скрутка из пары медь-алюминий проживет весьма недолго. А если соединение находиться на улице или в помещении с повышенной влажностью, то срок жизни такой пары в разы меньше.
Но довольно таки часто возникают ситуации, когда нам необходимо соединить медную и алюминиевую электропроводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.
Выйти из этой ситуации нам помогут специальные клеммники и болтовые соединения, посредством которых мы и соединим медные и алюминиевые провода. Применяя клеммные и болтовые соединения, мы не допускаем прямого контакта пары медь-алюминий.
Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее применяемые из них.
Одними из старых и проверенных способов соединения проводов являются клеммные соединения типа «орешки». Название свое они получили, из за внешнего сходства с орехами.
Соединения этого типа состоят из трех пластин, между которыми, собственно, и зажимаются провода. Одним из преимуществ данного типа соединения является то, что для соединения отходящего провода, нет необходимости разрывать магистраль. Достаточно просто открутить 2 болта, вставить между двух пластин провод, и закрутить болты на место. Отходящий провод вставляется между средней и оставшейся пластиной. Все, соединение готово.
Следующим по популярности можно назвать соединения типа WAGO. Данные соединительные клеммы позволяют произвести соединение проводов из алюминия и меди. Достаточно просто зачистить провода на 10-15 мм, вставить в отверстие клеммника, и все, очередное соединение готово к работе.
Внутренность клемника наполнена специальной смазкой, которая не позволяет окисляться проводам. Использовать такой тип соединений рекомендуем в цепях освещения.
Еще одним популярным соединением являются клеммные колодки. Внешне они представляют собой планку с клеммничками. Достаточно зачистить конец провода, вставить в одно отверстие и зажать винтом. В другое отверстие вставляется зачищенный конец второго провода. Данные клеммники также позволяют соединять провода из разных металлов.

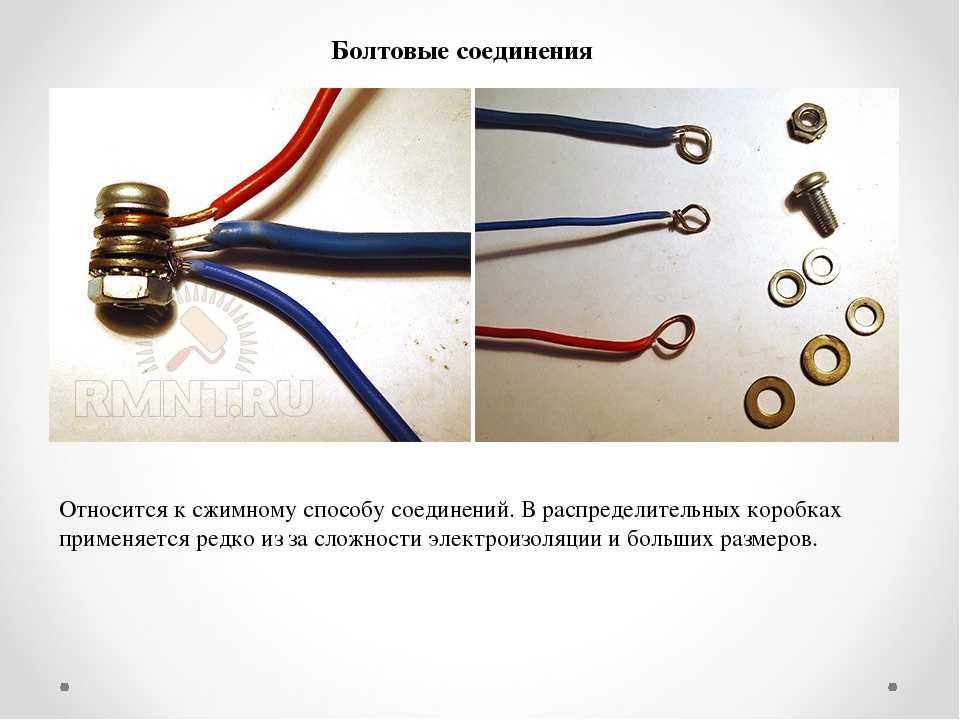

Болтовые соединения проводов. Данный тип соединения также можно использовать, если вам необходимо соединить медный и алюминиевый провода. При монтаже соединения, необходимо между медным и алюминиевым проводом установить металлическую анодированную шайбу.
Все монтажные работы должен проводить специалист. Все винтовые и болтовые соединения необходимо проверять: для алюминиевых проводов- раз в пол года, для медных- достаточно раз в два года.
Сергей Серомашенко
Источник: http://electrik.
info
Соединение проводов. Как правильно соединить провода между собой / Обзоры / electrolla
Главная / Обзоры / Соединение проводов. Как правильно соединить провода между собой
Соединение проводов. Скрутка, пайка, клеммы, орешки. Как соединить медь и алюминий? Ждем ваши отзывы и комментарии. Если видео показалось полезным, можете поделиться им в социальной сети или рассказать друзьям и коллегам! Если вы хотите, чтобы ваша продукция приняла участие в видео на канале, ждём предложений на почту presscable.ru Приятного просмотра! Видео Электропроводка в квартире — Видео Проводка в частном доме — Видео Проводка в бане — Наш сайт — Наши сообщества в социальных сетях: Вконтакте — Одноклассники — Facebook — Instagram — Яндекс Дзен — электрика электромонтаж соединениепроводов
Теги: #соединение проводов #кабель рф #скрутка проводов #пайка проводов #клемма wago #как соединить провода #как соединить медные провода #как соединить алюминиевые провода #клеммная колодка #пружинная клемма #клемма с пастой #ответвительный сжим #как правильно соединить провода #как соединить провода между собой #как соединить алюминиевый провод с медным
Новые видео
Обзор дальномера Vector 30 от Condtrol
Выбор участка для строительства дома
Реле напряжения RBUZ
Электричество из лимонов
Уровни STABILA
Алюминиевая проводка в квартире
Популярные видео
Динамометрические отвёртки
Экранирование кабеля своими руками.
Экранирующие и защитн…Электричество из лимонов
Обзор дальномера Vector 30 от Condtrol
Реле напряжения RBUZ
Выбор участка для строительства дома
Как соединить медные и алюминиевые провода
Блог ThePipingMart Metals Как соединить медные и алюминиевые провода — полное руководство
13 января 2023 г. 13 января 2023 г. | 15:51
Соединение медных и алюминиевых проводов — задача, которая на первый взгляд может показаться сложной, но, следуя правильным шагам, ее можно безопасно выполнить с минимальными усилиями. В этом сообщении блога мы расскажем, как лучше всего соединить эти два материала вместе. Независимо от того, проводите ли вы электропроводку в своем доме или создаете сложные электрические системы для своего бизнеса, важно понимать правильные методы соединения медных и алюминиевых проводов.
Инструменты, необходимые для работы
Прежде чем пытаться соединить медные и алюминиевые провода, убедитесь, что у вас есть все необходимые инструменты. Вам понадобятся соответствующие кусачки или инструмент для зачистки проводов, чтобы снять изоляцию с концов проводников перед пайкой, а также паяльник или паяльник для завершения работы. Также важно использовать припой с флюсовой сердцевиной, специально разработанный для обоих металлов. Не пытайтесь использовать обычный сантехнический припой; это не будет работать должным образом!
Подготовка проводов
Следующим шагом будет подготовка проводов перед их пайкой. Аккуратно снимите изоляцию с каждого конца проводника с помощью инструмента для зачистки проводов или острого ножа, пока не останется только оголенный металл. Как только это будет сделано, плотно скрутите каждый конец вокруг друг друга, чтобы создать надежную связь между ними. Это гарантирует, что ваше соединение не ослабнет после пайки.
Пайка проводов вместе
После того, как ваши провода подготовлены, пришло время спаять их вместе.
Нагрейте паяльник или паяльник, пока он не станет достаточно горячим для использования (проверьте инструкции производителя), затем нанесите немного порошкового припоя на оба конца проводника, где они были скручены вместе. Тепло от паяльника должно быстро расплавить порошковый припой, позволяя ему заполнить любые зазоры между двумя проводниками и создать прочную связь между ними. Дайте достаточно времени для охлаждения перед проверкой подключения с помощью омметра или тестера напряжения — это гарантирует, что все подключено правильно, прежде чем включать какие-либо цепи!
Заключение:
Соединение медных и алюминиевых проводов на первый взгляд может показаться пугающим, но при тщательной подготовке и внимании к деталям вы сможете легко и безопасно выполнить эту задачу — независимо от того, над каким проектом вы работаете! Не забывайте всегда дважды проверять соединения перед включением любых цепей; этот простой шаг может избавить вас от головной боли в будущем! Имея всего несколько инструментов и немного терпения, любой может соединить медные и алюминиевые провода, так что попробуйте!
Бхавеш Ядав
Познакомьтесь с Бхавешем, опытным блоггером с богатыми знаниями и опытом.
От производства металлических изделий до розничной торговли, Бхавеш имеет разнообразный опыт работы в различных отраслях и стремится поделиться своими знаниями и опытом с читателями.
Домашние инспекторы / Часто задаваемые вопросы /Алюминиевая проводка
ВОПРОС
«Должен ли я беспокоиться о доме с алюминиевой проводкой?»ОТВЕТ
Большинство электрических проводов изготовлены из меди. Медь в основном используется в жилищном строительстве, за исключением служебного кабеля и одноцелевых цепей с большой силой тока, таких как вспомогательные панели, электрические плиты или кондиционеры. Поскольку медь является лучшим проводником, чем алюминий, алюминиевый провод должен быть больше, чтобы безопасно проводить тот же ток, что и медь.
Некоторые дома, построенные или реконструированные в период с начала 1950-х до конца 1970-х годов, были оснащены алюминиевой проводкой. Эту проводку можно определить по буквам AL или слову ALUMINIUM, выбитым на пластиковом покрытии или кабеле.
Существует три основные причины, по которым алюминиевая проводка может вызывать беспокойство:
- склонен к окислению, что увеличивает сопротивление провода, что приводит к перегреву провода в розетке
- он более податлив (мягче), чем медь, и поэтому легко режется
- из-за его высокого теплового расширения он имеет тенденцию изменять форму на клеммных винтах и, таким образом, расшатываться или сползать
Учитывая его несовместимость с арматурой, предназначенной для др. металлы в электрической системе, неправильные соединения могут вызвать электрическое сопротивление, что, в свою очередь, может привести к перегреву и возгоранию. Чтобы преодолеть несовместимость, алюминиевая проводка могла быть «связана» с медью с использованием соответствующих разъемов (марретт-коричневый; идеальный-фиолетовый)
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ О НЕБЕЗОПАСНОСТИ АЛЮМИНИЕВОЙ ПРОВОДКИ:
- необычно теплые или деформированные розетки и крышки выключателей
- дым или искры из розеток и выключателей
- странные запахи в районе розеток и выключателей
- неотслеживаемые проблемы с подключаемыми светильниками и приборами
- периодическое мерцание огней
ОСТОРОЖНО С АЛЮМИНИЕВОЙ ПРОВОДКОЙ:
- Не переплавляйте алюминиевую проводку.
Рейтинг AWG (American Wire Gauge) алюминиевой проводки №12 эквивалентен медной проводке №14. Оба рассчитаны на 15 ампер, поэтому используйте только стеклянный предохранитель с номиналом t5 ампер, картриджный предохранитель или прерыватель для алюминиевой проводки с маркировкой 12/2 или 12/3.
- Медь и алюминий никогда не должны соединяться вместе, за исключением использования специальной пасты с антиоксидантами и обжатия одобренными зажимными соединителями. Если вы используете накручиваемые соединители (гайки или цапфы), убедитесь, что они одобрены для использования с алюминиевой проводкой.
- При покупке сменных розеток, выключателей или светильников убедитесь, что они совместимы с алюминиевой проводкой. Как правило, розетки, одобренные для алюминиевой проводки, имеют штамп CO\.ALR, CU-AL или AL-CU, указывающий, что они могут использоваться как для меди, так и для алюминия.
- Не используйте розетки с маркировкой AL и перечеркнутой линией. Эти розетки несовместимы с алюминиевой проводкой.
В рамках плана профилактического обслуживания дома проверьте выключатели и розетки, сняв накладки и осмотрев провода
- Алюминиевая проводка неудобна в использовании. Если вы подозреваете что-то необычное, обратитесь к лицензированному электрику для работы с цепями с алюминиевой проводкой.
Рейтинг AWG (American Wire Gauge) алюминиевой проводки №12 эквивалентен медной проводке №14. Оба рассчитаны на 15 ампер, поэтому используйте только стеклянный предохранитель с номиналом t5 ампер, картриджный предохранитель или прерыватель для алюминиевой проводки с маркировкой 12/2 или 12/3.
Эти розетки несовместимы с алюминиевой проводкой.
Для получения дополнительной информации обратитесь в местное управление коммунальных служб или к лицензированному электрику.
| Назад к \»Вы спрашивали нас\» |
Обратите внимание: информация, содержащаяся в этом разделе, предоставляется посетителям нашего веб-сайта в качестве услуги. Хотя мы пытаемся обеспечить точность всей информации и достоверное описание реальных обстоятельств, она должна использоваться исключительно в информационных целях.
