Как соединить провода электрические: Способы соединения проводов: советы и рекомендации

Как правильно соединять электрические провода и какими приспособлениями можно воспользоваться в разных обстоятельствах?

При ремонте квартиры или автомобиля периодически приходится сталкиваться с полной или частичной заменой проводов. В случае с бортовой системой машины мы имеем дело со слаботочной электропроводкой, которая испытывает вибрации и большие перепады температур. Квартирный ремонт электрики означает работу с проводами для 220 В, которые располагают в стене или внутри гофрированной трубки.

Pixabay

Какие способы соединения проводов допустимо применять при разных обстоятельствах?

Содержание статьи

Скрутка и изолента

Это самый распространенный метод соединения проводов, который позволяет добиваться качественного контакта и беспроблемной работы электропроводки на протяжении десятилетий. Подойдет как для 220 В, так и для авторемонта.

Скрутку всегда надо проводить, соблюдая все правила электромонтажа, а изолентой следует обматывать соединенные провода очень плотно и не экономя на изоляции. Скрученные провода, которые могут испытывать воздействие атмосферных осадков, лучше всего укладывать в термоусадочные трубки.

youtube

Нажми и смотри

Клемма винтовая

Этот тип соединение предпочтительнее использовать в ремонте электропроводки квартиры или загородного дома, укладывая такое клеммное соединение в монтажную коробку. При помощи винтовых клемм можно соединять провода с различной электрохимической проводимостью, например, медь и алюминий, чтобы избежать возникновения эффекта термопары. При ремонте автомобиля винтовые клеммы лучше не применять, поскольку из-за неизбежных вибраций винты могут раскручиваться, а соединенные им провода потеряют надежный контакт.

Клемма зажимная

Поскольку в соединениях такого типа нет движущихся частей, а соединение проводов происходит в результате плотного соединения клипсой, то эти приспособления могут иметь неограниченное применение. Если такую клемму с проводами еще и обмотать несколькими слоями изоленты, то можно создать водозащищенный контакт.

youtube

Нажми и смотри

Клемма-гильза обжимная

Представляет собой короткую полую трубку из алюминия или меди с покрытием из термоусадочного материала. В гильзу с двух сторон вставляются оголенные концы проводов, которые надо соединить, а затем плоскогубцами гильза аккуратно обжимается с обоих концов, создавая прочное соединение с надежным контактом. Такое соединение не страдает от вибраций и температурных изменений.

После термической обработки трубки феном термоусадочная трубка уменьшается в размерах и прочно удерживает провода в гильзе. Обжимные гильзы очень удобно использовать в узких местах, где невозможно применить скрутку и обматывание соединения изолентой. Применяется для всех типов проводов и при любом напряжении.

Пайка оловом

Традиционный метод соединения электрических проводов, который позволяет создать прочный и надежный контакт внутри электрических приборов и распаечных коробок. Можно применять пайку в квартирном ремонте, а также при восстановлении сигнала телевизионной антенны, телефонного кабеля и других слаботочных систем.

В автомобильном ремонте не рекомендуется пользоваться пайкой по двум причинам: 1) в результате короткого замыкания провод будет сильно нагреваться, и тогда в месте пайки олово может расплавиться — контакт будет ослаблен, что может привести к пожару, 2) под воздействием экстремально низких температур олово может разрушиться и превратиться в белый порошок («оловянная чума»), что разорвет контакт в цепи.

Читайте также:

Хватит выбрасывать деньги на ветер: вот почему стоит выключать электроприборы

Уходя, гасите все: 8 эффективных способов сэкономить на электроэнергии

Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще. Опрессовку можно использовать в соединительных коробках.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

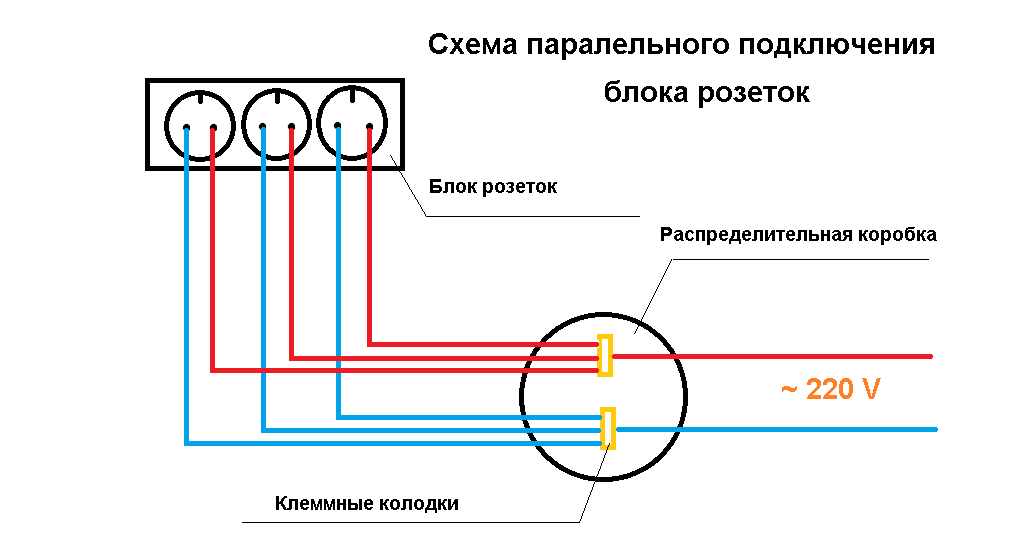

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа.

Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

Узнайте больше:

• Безопасная электропроводка на даче: от предохранителя до УЗО
• Монтируем с умом: как сэкономить на электропроводке
• Как сделать скрытую проводку в деревянном доме законно и безопасно

09. 02.2022

Электрические провода, разъемы и кабели в Ace Hardware

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик.0006

• Выберите 2 или более продукции для бок о бок по сравнению с функциями Comparrishson.compare

• Выбрать 2 или более продуктов для бок.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций. Сравнить

• Выбрать 2 или более продуктов для бок о бок по бок.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• 2

• 04 Выберите 2 или более продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями сравнения. Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

Показаны 30 из 115

Основы электропроводки: что нужно знать для расчета, подключения и установки проводки для жилых домов и лодок

Ваш дом на колесах или катер нуждаются в электромонтажных работах? Мысль о том, чтобы сделать собственную электропроводку, может пугать, но на самом деле это намного проще, чем вы думаете. В этой статье мы рассмотрим основы электропроводки, которые вам необходимо знать при работе над вашим следующим проектом. К ним относятся инструменты, которые вам понадобятся, как выбрать правильные провода и, в конечном итоге, как установить электропроводку. Давайте начнем.

Содержание

• Основы электромонтажа
  • Отключите питание перед работой с электрооборудованием
  • Знайте, как пользоваться мультиметром
  • Провода переменного тока и провода постоянного тока
  • Изоляция всех проводов
• Расчет правильного диаметра провода (AWG) для вашей электрической системы
  • Ток нагрузки (рекомендуемый метод)
  • В зависимости от размера предохранителя
• Выберите тип провода: многожильный или одножильный
  • Рекомендуемый тип электрического провода: медный многожильный провод, рассчитанный на 221℉
• Как соединить провода вместе
  • Методы
  • Материалы для разъема для обжима
  • Рекомендуемые электрические подключения. Изоляция для электронного соединения
    • . Совет: другие инструменты для изоляции
  • Установка электропроводки
    • Разрезать и зачистить
    • Обжать и соединить
    • Надежность и изоляция
  • Теперь вы знаете основы

  Основы электропроводки

  Вот некоторые основы электромонтажа, которые необходимо знать перед тем, как вы начнете сверлить отверстия и резать провода. Не помешает переподготовка, даже если вы уже знаете часть этой информации.

  Отключите питание перед выполнением электромонтажных работ

  Убедитесь, что в вашей лодке или доме на колесах нет проводов под напряжением, и это, вероятно, самое важное, что вы можете сделать перед тем, как приступить к электромонтажным работам. Вы можете подумать, что этот шаг очевиден, но удивительно, как многие упускают его из виду.

  Если вы точно знаете, с какой цепью вы работаете, вы можете выключить выключатель или вытащить предохранитель, но если вы не уверены, вам может потребоваться полностью отключиться от берегового питания. В дополнение к отключению от береговой сети, вам нужно отключить батареи от главного распределительного щита. Это просто щелкнуть выключателем, если у вас есть выключатель аккумулятора, но вы также можете отключить отрицательный кабель, идущий от ваших аккумуляторов.

  Имейте в виду, что даже если вы отключили питание, вы всегда должны дважды проверить отсутствие питания с помощью мультиметра. Для этого сначала проверьте измеритель на действующей цепи, чтобы убедиться, что он определяет напряжение, затем проверьте провода, с которыми вы работаете, чтобы убедиться, что питание отсутствует. На линиях переменного тока более высокого напряжения вы также можете использовать бесконтактный детектор напряжения для проверки мощности.

  Умение пользоваться мультиметром

  Как упоминалось выше, вам понадобится мультиметр, и вы должны знать, как им пользоваться. Основные функции мультиметра измеряют напряжение, силу тока и сопротивление в вашей электропроводке. Они могут быть полезны, если вам нужно проверить, находится ли провод под напряжением, каково напряжение или подключен ли он. Ваш мультиметр поставляется с красным и черным кабелем, который вы можете использовать для проверки цепей. Полезно иметь как щупы, так и зажимы типа «крокодил», чтобы ваши руки были свободны при измерении электричества.

  Рекомендуемая литература: Ампер, вольт и ватт: в чем разница?

  Сначала вы подключаете кабели к мультиметру. Черный кабель подключается к COM, что означает «общий», который затем подключается к отрицательной стороне цепи. А красный кабель подключается к порту VA Omega MA, который затем подключается к цепи положительной стороны.

  Затем вы поворачиваете циферблат в зависимости от того, что вы хотите измерить (напряжение, сила тока или сопротивление), и подключаете щупы или зажимы типа «крокодил» к проводам или батареям, которые хотите проверить. Всегда помните, что черный кабель = минус, красный кабель = плюс для цепей постоянного тока. Если вы получите это в обратном порядке, это будет читаться отрицательно.

  Более подробное руководство смотрите в этом информативном видео на Youtube.

  Провода переменного тока в сравнении с проводами постоянного тока

  При работе на фургоне или лодке вы обнаружите как системы переменного, так и постоянного тока, поскольку обе они имеют свое место в процессе электропроводки. AC означает «переменный ток», а DC означает «постоянный ток». Помните об этих терминах, когда мы узнаем о разнице между этими двумя типами электричества.

  По сути, напряжение переменного тока можно легко изменить и транспортировать на большие расстояния без больших потерь мощности. Это делает его идеальным для основной электросети. В вашем доме на колесах или на лодке это береговая мощность или мощность генератора, которая питает ваши цепи 120 В или 230 В. Эти провода обычно черно-белые с одним «горячим» проводом и одним нейтральным. Эти провода небезопасны для прикосновения, когда они включены, и могут представлять опасность поражения электрическим током.

  С другой стороны, питание постоянного тока больше всего связано с питанием от аккумуляторов, потому что запасенная энергия от аккумуляторов — это постоянный ток. Питание постоянного тока чаще всего составляет 12 или 24 вольта на лодке или RV и считается «безопасным при прикосновении» и не представляет опасности поражения электрическим током. Провода чаще всего красно-черные, а иногда и черно-белые, как в сети переменного тока.

  Как это относится к автодомам и лодкам?

  Береговое питание — от сети переменного тока, а батарея — от постоянного тока. Таким образом, чтобы запитать устройство переменного тока от постоянного тока, вы должны сначала подключить провод постоянного тока к инвертору. Вот почему инверторы так важны, если вы отключаетесь от сети. Также важно знать разницу, поскольку подача переменного тока через провод постоянного тока (или наоборот) может привести к перегреву проводов и потенциальному возгоранию, особенно если кабели не выдерживают напряжения или тока.

  Изоляция всех проводов

  Когда вы думаете о кабеле, вы, вероятно, думаете о металлических проводах, заключенных в какой-то пластик. Это связано с тем, что металлические провода являются проводником, а пластик — изолятором. Изолятор защищает провода от прикосновения к другим проводникам (и, следовательно, от короткого замыкания). Самое главное, они защищают вас от шока.

  Вот почему так важно покрыть любой оголенный провод и металл изоляционным материалом, например, термоусадкой или изолентой. Вы же не хотите стать дирижером случайно!

  Расчет правильного диаметра провода (AWG) для вашей электрической системы

  Теперь, когда мы рассмотрели основы, давайте поговорим о выборе правильных проводов для вашего проекта. Электрические провода различаются по нескольким параметрам, включая диаметр, длину и тип. Ниже мы обсудим, почему важно знать эти спецификации и что подходит именно вам.

  На основе тока нагрузки (рекомендуемый метод)

  Понимание тока нагрузки, который будет проходить по вашим проводам, важно при выборе правильного диаметра. Во-первых, чем больше диаметр, тем меньше калибр проволоки. Например, провод 10-го калибра будет толще, чем провод 20-го калибра. Также важно помнить, что чем толще провод, тем больше ампер он может выдержать. Таким образом, провод 10-го калибра может выдерживать 30 А, а провод 20-го калибра — только 5 А.

  Вот почему важно знать, сколько ампер будет течь по проводу. Вам также необходимо знать длину провода, чтобы определить сопротивление, количество вольт, которое вы можете потерять из-за этого сопротивления, размер предохранителя и количество ампер, которое перегорит предохранитель. После того, как вы узнаете всю эту информацию, вы можете выбрать провод, который сможет выдержать предполагаемый поток электричества.

  Если вы подключаете аккумуляторы на 12 В или другие большие аккумуляторные батареи, ознакомьтесь с нашей статьей, чтобы определить правильный размер кабеля аккумулятора для вашей системы.

  В зависимости от размера предохранителя

  Хотя это встречается реже, вы также можете определить необходимый провод на основе размера предохранителя. Каждая цепь в вашей главной распределительной коробке рассчитана на определенное количество ампер. Вы можете определить, какой размер провода вам понадобится, исходя из того, сколько ампер он может выдержать. Вам также необходимо знать длину провода и падение напряжения, чтобы определить, будут ли у вас потери энергии.

  Рекомендуемая литература: Что такое электрический предохранитель и почему он важен?

  Выберите тип провода: многожильный или одножильный

  Помимо AWG, вам также придется выбрать, какой тип провода лучше всего подходит для вашего электротехнического проекта. Провода бывают двух видов: многожильные и одножильные. Многожильные провода сделаны, как и следовало ожидать, из металлических нитей. С другой стороны, сплошные провода просто используют один цельный кусок металла в качестве проводника.

  Многожильный провод имеет много преимуществ. Они гибкие (и, следовательно, с ними легче работать), они могут выдерживать вибрацию и устойчивы к коррозии. Недостаток? Они немного дороже. Одножильные провода обычно дешевле; поэтому они могут быть популярны для больших электромонтажных работ (например, для электропроводки дома).

  Однако они более подвержены коррозии, их труднее прокладывать, они хуже переносят тепло и движение, а также многожильные провода. Также важно, чтобы сплошные провода не изгибались слишком сильно, иначе они могут треснуть внутри.

  Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221 ℉

  Мы рекомендуем использовать медный многожильный провод при самостоятельной прокладке электропроводки на лодке или фургоне. Он не только хорошо справляется с вибрацией, но и может выдерживать температуры до 221 градуса по Фаренгейту. Это делает его самым безопасным вариантом и с ним гораздо проще работать.

  Как соединить провода вместе

  Теперь самое интересное: на самом деле сделать электрическую проводку! Здесь мы обсуждаем различные методы соединения проводов, в том числе рекомендуемый нами метод, а также различные материалы, которые вам понадобятся.

  Способы

  Существует несколько способов соединения проводов. К ним относятся обжим, пайка, закручивание гаек и нажимные соединители. Все они имеют свои плюсы и минусы в отношении простоты, надежности и функциональности. Тем не менее, мы настоятельно рекомендуем использовать обжимной инструмент для соединения проводов.

  Обжим проводов обеспечивает безопасный и эффективный способ передачи электроэнергии через лодку или дом на колесах. Обжимные устройства для проводов относительно недороги, обеспечивают надежную холодную пайку (в отличие от нажимных соединителей) и намного безопаснее, чем другие методы (например, пайка).

  Скручивающие гайки никогда не рекомендуются для электрических установок на лодках и жилых домах. Это потому, что они склонны к ослаблению из-за вибрации.

  Материалы для обжимных соединителей

  Наиболее распространенными материалами для соединения проводов являются виниловые соединители, нейлоновые соединители и термоусадки. Винил и нейлон популярны, потому что они недороги и относительно просты в использовании, потому что вам не нужны дополнительные инструменты. Однако они не изолируют провода, а также не термоусаживаются.

  Рекомендуемая изоляция разъема электропроводки: Термоусадка

  Мы рекомендуем использовать термоусадку, поскольку она защищает от истирания и острых краев. Он также обеспечивает фантастическое уплотнение для защиты от пыли и влаги и обеспечивает чистую структурную поддержку ваших проводов. Теперь давайте рассмотрим различные типы разъемов.

  Кольцевые клеммы: Кольцевые клеммы — это именно то, что нужно: кольцо, которое соединяется с вашими проводами. Они соединяют кабель с точкой подключения на вашей лодке или доме на колесах, например, со стойкой или стойкой.

  Стыковые соединители: Стыковые соединители соединяют два провода. Обычно они имеют форму трубки с одним обжимом на каждом конце. Вы можете получить эти соединители в водонепроницаемых версиях, которые подходят для соединений во влажных местах. Их необходимо нагреть, чтобы создать водонепроницаемое уплотнение.

  Разъединители: Разъединители изолируют ваши провода от источника питания (обычно главного распределительного щита).

  Инструменты, необходимые для электромонтажа

  Теперь, когда мы рассмотрели, как соединить провода, давайте поговорим об инструментах, которые вам понадобятся в будущем. В дополнение к мультиметру вам понадобится несколько других инструментов для резки, соединения, крепления и изоляции. Давайте углубимся.

  Резка и соединение

  Кусачки/инструмент для зачистки проводов: Кусачки/инструмент для зачистки проводов не только режут ваши провода, но и обеспечивают безопасный способ зачистки внешнего изолятора. Обычно он имеет отверстия разного размера для размещения проводов разного диаметра.

  Обжимные клещи: Обжимные клещи обжимают два проводника вместе. Он похож на плоскогубцы, но соединяет провода, сжимая их вместе.

  Гидравлический обжимной инструмент: Как и обычные обжимные станки для проволоки, гидравлический обжимной станок сжимает металлические провода вместе, образуя соединение или соединение. Тем не менее, они предпочтительнее для больших кабелей и/или нескольких проводов, потому что они требуют большого давления.

  Кусачки для кабеля: Кусачки для кабеля в основном предназначены для тяжелых условий эксплуатации. Они бывают разных размеров и прочности и используют вашу силу, чтобы перерезать даже самые толстые провода.

  Тепловая пушка: Тепловые пушки — это небольшие ручные инструменты в форме пистолета, похожие на фен, только намного более горячие. Они, наряду с термоусадкой, могут обеспечить адекватное уплотнение при соединении проводов.

  Инструменты для крепления и изоляции

  Трубки с разъемным ткацким станком : Чтобы организовать, защитить и удерживать провода на месте, вам понадобятся трубки с разъемным ткацким станком. Это простые цилиндрические пластиковые трубки, в которых собраны провода.

  Стяжки-молнии: Стяжки-молнии используются для электропроводки несколькими способами. Они могут связывать провода вместе и разносить их, когда у вас есть куча кабелей в небольшом пространстве.

  Кабельные зажимы: Кабельные зажимы позволяют монтировать и прокладывать провода по нужному маршруту. Они не только скрепляют провода вместе, но и прикрепляют их к шпильке или другой точке соединения.

  Резиновые втулки: Резиновые втулки помогают пропускать провода через отверстия. Это круглые резиновые детали, которые защищают провода от острых или абразивных краев.

  Изолента: И последнее, но не менее важное: вам понадобится изолента. Это эффективный и недорогой способ изоляции проводов.

  Совет по безопасности: изоляция других инструментов

  Знаете ли вы, что большинство пассатижей стандартно поставляются с пластиковыми ручками? Все ваших металлических инструментов должны быть изолированы таким образом. Если вы не изолируете должным образом, ваши отвертки, гаечные ключи и плоскогубцы могут стать проводником, если вы соприкоснетесь с проводом под напряжением. Для еще лучшей изоляции обмотайте ручки изолентой! Всегда делайте это при подключении или отключении батарей.

  Как установить электропроводку

  Наконец, мы готовы установить электропроводку. Ниже мы обсудим, как обрезать, соединить и изолировать провода, чтобы вы могли, наконец, перейти к своим приключениям на лодке и в доме на колесах.

  Cut & Strip

  Начните с обрезки и зачистки проводов, которые вы собираетесь соединить, с помощью кусачек/инструментов для зачистки проводов. Зачистка проводов — это удаление достаточного количества изоляционного материала для соединения. При зачистке проводов используйте отверстие подходящего размера и зачистите его, оставив ровно столько, сколько нужно для обжима и соединения.

  Обжим и соединение

  Теперь, когда вы обрезали и зачистили провода, пришло время их соединить. Используйте обжимные клещи для проводов и соответствующие соединения или клеммы для обжима проводов. В зависимости от размера вы можете выбрать гидравлический обжимной пресс.

  Защитить и изолировать

  Теперь пришло время изолировать и закрепить провода. Если вы используете стыковые соединители для соединения проводов, используйте тепловую пушку, чтобы сжать обертку вокруг них до герметичности. Все ваши провода должны быть хорошо изолированы (при необходимости используйте изоленту) и закреплены на месте. Вы можете использовать кабельные зажимы, резиновые втулки (при прохождении через отверстия) или стяжки. Самое главное, у вас не должно быть оголенных проводов, и ваши кабели должны быть хорошо организованы, чтобы уменьшить вибрацию и любую вероятность повреждения.

  Эти провода были обжаты гидравлическим обжимным станком до кольцевых клемм, а затем изолированы термоусадкой.

  Теперь у вас есть основы

  Подключение собственной лодки или дома на колесах может показаться сложной задачей. Однако это не означает, что вам нужно нанимать электрика. Ознакомившись с основами электромонтажа, приобретя нужные инструменты и поняв важные меры безопасности, вы сможете с легкостью выполнять простые проекты электромонтажа.

  Однако, если в какой-то момент вы запутались или не уверены, не стесняйтесь обращаться в нашу службу технической поддержки, чтобы помочь с вашим проектом.
