Орешек, клеммник, пайка, скрутка — как правильно соединять провода
Качество электрического контакта определяется качеством и надежностью соединения провода, без которого ни одна операция монтажа по-прежнему не обходится.
В местах непосредственного соединения электрических контактов в обязательном порядке должны обеспечиваться:
- надежность контакта — его сопротивление соединения не должно превышать сопротивление цельного участка провода;
- механическая устойчивость к растяжению — если в месте соединения возможны случайные растяжения, то прочность соединения не должна быть меньше прочности цельного участка провода;
Наиболее распространенные варианты соединения проводов:
#1 — скруткаЭто наиболее простой и, очевидно, самый распространенный способ соединения. Чтобы соединить два провода скруткой, достаточно просто очистить их концы от изоляции (крайне желательно снять не менее 5 см изолирующего покрытия с каждого) и скрутить между собой обе оголенные жилы.
Не пропустите: КАК СЭКОНОМИТЬ ИЛИ ЭНЕРГОСБЕРЕЖЕНИЕ В БЫТУ
Далее такая скрутка изолируется обычной изолентой или специальным колпачком, который навинчивается на скрученные провода, должным образом изолируя их оголенные части и сжимая контакт.
Важно помнить, что провода из разнородных металлов (алюминиевый и медный, например) методом скрутки соединять категорически запрещается.
Подробнее о характеристиках проводов и кабелей — на https://pro100kabel.com.ua/ru/products/kabelj-silovoj/sor/p108r1841/index.html.

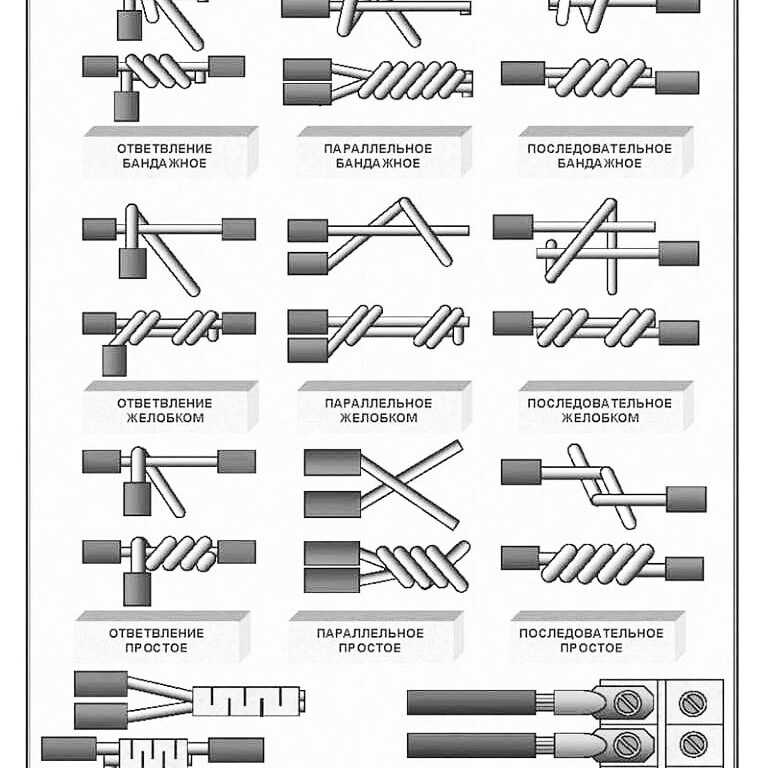

КАК СОЕДИНИТЬ ДВА ПРОВОДА — СПОСОБ ‘СКРУТКА’ — ВАРИАЦИИ
#2 — пайкаНе пропустите: ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ – ОПЕРАТИВНО, НАДЕЖНО, НЕДОРОГО!
Данный способ, как правило, требует большего количества времени, но является более надежным, чем скрутка. Дело в том, что в месте скрутки, даже очень качественной, неизбежны сопротивление и разной степени перегрев скрученных контактов, который приводит к повреждению изоляции и может стать причиной короткого замыкания и пожара.
Пайка же обеспечивает более надежный электроконтакт с небольшим сопротивлением и достаточной прочностью. Пайка проводов чаще всего проводится с применением обычного оловянно-свинцового припоя и канифоли.
#3 — клеммная колодкаНе пропустите: УХОД ЗА НОВЫМ ПАЯЛЬНИКОМ: ЧТО НУЖНО, И ЧЕГО ДЕЛАТЬ НЕЛЬЗЯ [ВИДЕО]
Так называются специальные изолирующие пластинки с контактами. Пластинки эти по способу крепления ними провода разделяются на два типа: клеммник с прижимающей пластиной и клеммник с затягивающими винтами.
У последнего имеется один существенный недостаток: при затягивании провод (в особенности если он алюминиевый или многожильный) в таком клеммнике часто повреждается винтом.
Потому клеммная колодка с прижимающей пластиной считается более надежной. Отметим также, что клеммные колодки обоих типов используются в том числе и для соединения проводов из разнородных металлов.

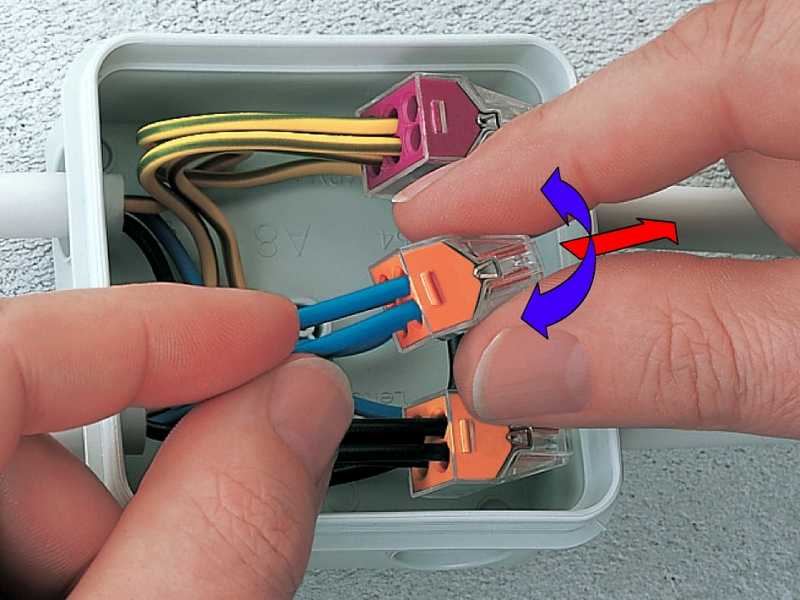

#4 — пружинная клеммаНе пропустите: НОВАЯ ДВОЙНАЯ СИЛОВАЯ РОЗЕТКА СЕРИИ ASFORA ОТ SCHNEIDER ELECTRIC
В настоящее время этот способ соединения по праву считается самым эффективным и быстрым. С одного конца токопроводящую жилу надо только очистить от изоляции и вставить ее в клемму, после чего жилу фиксирует пружинный замок.
Пружинные клеммы также отличаются универсальностью и применяются для соединения одножильных проводов различного сечения, мягких многожильных и проводов из разнородных металлов (например, для подсоединения медного кабеля к алюминиевому кабелю воздушной линии).
#5 — орешек (ответвительный сжим)… используется для присоединения к магистральным линиям без их разрывов и состоит из металлических пластинок с винтами в изолирующем корпусе-коробке.
«Орешки» тоже часто применяются для соединения проводов из разнородных металлов и, в частности, для присоединения медного кабеля к алюминиевому кабелю воздушной линии.
Ну, и чтобы зафиналить пост, напомним, как в домашних условиях следует соединять те самые провода из разнородных металлов, то есть провод из меди и провод из алюминия.Не пропустите: ВЫЗОВ ЭЛЕКТРИКА НА ДОМ И В ОФИС — ПРОФЕССИОНАЛЬНЫЙ СЕРВИС
Если получилось так, что клеммного зажима в наличии не оказалось, то будем обходиться без него. Однако и скрутка в данном случае тоже, как говорится, не вариант в виду перечисленных выше ее недостатков.
Вместо нее лучше использовать обычный болт с гайкой и шайбой, то бишь фактически клеммник, но из подручных материалов. Недостаток у такого соединения — в его неуклюжести, потому для качественной изоляции ленты понадобится тоже чуть больше.
Соединяем провода: секреты и баги
Правильно соединить провода должен уметь любой электрик. Электротехника – это наука, которая борется за качественное соединение контактов. Так шутят электрики, но по факту это чистая правда, неприятности в клеммах и зажимах приводят к нарушению контакта и отсутствию тока в сети.
Если раньше при отсутствии контакта мы страдали лишь от выключенной люстры или телевизора, то теперь это чревато ударом электрическим током, вполне реально. Кроме того неработающий контакт может вызвать возгорание, став причиной пожара.
Про правильное соединение проводов поговорим далее.
Экскурс в историю контактов и современные способы
Не так давно (вплоть до конца 90-х годов) основными способами соединения проводов была сварка. Использовали угольные электроды и трансформатор. Такого способа было достаточно на долгие годы. Теперь используют более современные варианты, их много и это – отлично.
Теперь зажимы и клеммники стали отличной альтернативой традиционным решениям. Они заменили неэстетичную и не надежную изоленту. Популярны стали также пластмассовые колпачки, которые могут иметь внутри пружинку и специальный гель, они отличаются по размеру и отлично подходят для соединения проводов в больших проектах.
Чем сегодня лучше фиксировать соединения?
Специалисты используют различные варианты соединений, рассуждая таким образом:
· Можно использовать пайку, но обязательно с применением тонкостенного наконечника, который будет держать проводапучком
· Можно использовать клеммные колодки, особенно удобны на один зажим, хотя можно отрезать ножом или паять любые варианты, такие колодки обеспечивают высокую степень защиты, и коснуться токоведущих частей практически невозможно
· Можно использовать пружинные клеммы, идеально в быту, просто зачищаем провод от изоляции и зажимаем пружиной в отверстии
· Можно использовать медную планку с зажимами, закрепив ее в шкафчике или коробке
· Можно использовать т.н. “орешки”, зажимая провода внутри этих конструкций и разделяя медные и алюминиевые провода.
Алюминиевые провода – риски и безопасность
Алюминиевые провода все еще можно использовать, но следует учитывать возможные риски.
Это возможно при условии фиксированной, гарантированной мощности. Более всего такой вариант приемлем при подключении кондиционеров, насосов и т.п. Если же вы подводите кабель к розеткам, где нагрузка может меняться существенно, лучше применять провода из меди.
Теперь алюминий используют в наружных сетях, а внутри домов и квартир безопаснее медь. Если же вы меняете участок алюминиевых проводов на провод из меди, то заменяйте его, учитывая необходимость разделять эти два провода, исключая контакт между ними.
Кроме того необходимо контролировать винтовые соединения проводов, подтягивая их по необходимости.
Ревизия проводов: свободный доступ
Чтобы иметь возможность ремонтировать провода, проводить ревизию, используйте соединения в распаечных коробках. В которых сегодня размещают уже не пайку, а клеммники. Используйте коробки для открытой или скрытой проводки, с учетом сечения проводов и их количества.
Подытожив вышесказанное, советуем применять тот способ соединения проводов, который подходит вам, лучше для вас и лучше у вас получается, проще, привычнее и удобнее. Приходите в Стройшоппер за советом и комплектующими для создания максимально безопасных и надежных соединений!
Подключение проводов разного калибра (3 простых шага)
Сэм Орловский Категории Обучение Теги ПроводкаВ этой статье я расскажу вам о нескольких вещах, которые следует учитывать при подключении проводов разного сечения из разных источников.
При подключении проводов различного сечения от различных источников необходимо учитывать силу тока и длину обоих проводов. Слишком большая сила тока может повредить провод. Вы можете спаять или обжать провода вместе, чтобы установить связь между ними. Как опытный электрик, я расскажу о нескольких методах сращивания проводов разного калибра в статье ниже.
Вы можете подключать провода разного сечения, если не пропускаете чрезмерный ток через меньшие провода. Процесс прост:
- Снимите пластиковую крышку с конца
- Вставьте провод
- Обожмите провод с одной стороны
- 900 15 Затем обожмите другую сторону поверх первого провода.
- Припаяйте провод к клемме (дополнительно)
Подробнее я расскажу ниже.
Содержание
Можно ли подключать провода разного сечения?Да, вы можете сращивать провода разного сечения, но на практику влияют такие параметры, как длина и сила тока. Кроме того,
Как правило, размер провода определяется расчетной токовой нагрузкой для каждого из них. Вы должны быть в порядке, чтобы подключить провода разного калибра, если вы не пропускаете чрезмерный ток через провода меньшего размера.
Вы должны проверить частоты сигналов, если ваши соединения предназначены для сигналов, а не для питания. Для высокочастотных передач обычно предпочтительнее многожильный провод, чем сплошной.
Другими словами, если вы работаете только с сигналами, вы, вероятно, можете подключить провода разного сечения; однако, если какая-либо из линий имеет высокие электрические токи, вам обычно не следует этого делать. Сопротивление на фут увеличивается по мере уменьшения диаметра проволоки. Это влияет на максимальную длину прокладки проводов до того, как произойдет существенное ухудшение сигнала.
Осторожно : Пожалуйста, убедитесь, что нагрузка по току, проходящему через каждый из этих проводов в вашем приложении, соответствует действительности. В зависимости от того, какой ток потребляет источник/нагрузка, передача электроэнергии от низкого к высокому сечению может нагревать провод большого сечения и иногда расплавлять весь провод. Так что будь осторожен.
Провода разного сечения и помехи — отражение сигнала в местах соединения Не рекомендуется изменять сечение проводов для передачи сигнала, так как это вызовет помехи из-за отражения сигнала в местах соединения.
Более тонкий провод также увеличивает сопротивление системы. В результате провод меньшего сечения будет нагреваться сильнее, чем провод большего сечения. Подтвердите свою учетную запись для этого в своем дизайне. (1)
Если необходимо подключить провода разного сечения, припаяйте провода к винтовым концам клемм, например, к лепестковым клеммам.
- Снимите пластиковую заглушку с конца (она также служит компенсатором натяжения)
- Вставьте провод
- Обожмите один конец провода
- Затем обожмите другой конец поверх первого провода
- Припаяйте провод к терминалу.
Приведенные ниже шаги помогут вам удобно соединить вместе два или более проводов разного сечения.
Но если умеешь паять, так и делай, а потом заворачивай в термоусадку. Растягивание термоусадки примерно на 1/2–1″ за место пайки с обеих сторон. Если нет, проверьте шаги ниже:
Шаг 1 .
Возьмите меньший провод и отрежьте примерно в два раза больше, чем вам нужно.
Шаг 2 . Аккуратно скрутите его (проволоку) и сложите пополам. Используйте стыковое соединение или обжимной соединитель. Убедитесь, что провод полностью вставлен.
Видео | Продукты SeachoiceВидео | Продукты SeachoiceШаг 3 . Прежде чем обжимать провод большего сечения в стыковом соединении, оберните его термоусадкой. Сложите обе стороны и термоусадку.
Видео | Seachoice ProductsСоветы : Другой вариант — взять отрезок провода, зачистить оба конца, сделать петлю и проложить его вместе с тонкой проволокой, чтобы заполнить промежутки.
Если диаметр вашей проволоки сильно различается от одного конца к другому, вам почти наверняка потребуется загнуть конец и соединить присадочную проволоку. Даже этого может быть недостаточно. Перед обжимом залудите концы проводов настолько, чтобы жилы держались вместе. Когда закончите лужение или пайку проволоки, вы должны увидеть жилы.
Если вы не можете позволить себе дорогие втулки для пайки или термоусадку со встроенным герметиком, вы можете капнуть немного прозрачного RTV в термоусадку, а затем нагреть ее. Это обеспечит вам хороший гидрозатвор. (2)
Ознакомьтесь с некоторыми из наших статей по теме ниже.
- Можно ли соединить красный и черный провода вместе
- Как далеко можно протянуть провод 10/2
- Провод какого сечения для параллельного соединения двух аккумуляторов 12 В
Каталожные номера
(1) дизайн – https://blog.depositphotos.com/ Different-types-of-design.html
(2) герметик – https://www.thomasnet.com/articles/adhesives-sealants/best- силиконовый герметик/
Видеоссылка
Насколько полезна была эта статья?
Сожалеем, что это не помогло!
Давайте улучшим этот пост!
Пожалуйста, сообщите нам, как мы можем улучшить эту статью.
О Сэме Орловском
