Узнайте принцип работы крана Маевского (воздухоотводчика) и научитесь им пользоваться

Перед нами один из самых простых и функциональных элементов, которые используются для модернизации системы основанной на жидком теплоносителе. Безусловно у крана Маевского существуют альтернативы, но едва ли они будут так изящны и удобны как данный воздухоотводчик.

Для чего нужен кран Маевского

Многие жильцы периодически сталкиваются с тем, что батареи начинают греть не так, как раньше, а температура внутри жилого помещения постепенно «скатывается» вниз.

Такой процесс происходит вследствие образования воздушных пробок, которые перекрывают подачу горячей воды в радиатор. Для того, чтобы стравить воздух из системы (отопления или горячего водоснабжения) и используют предмет нашего разговора.

Кран Маевского- это простонародное название, которое не подтверждено ГОСТом. В учебниках и специальных пособиях приспособление называют радиаторным-игольчатым воздушным клапаном, существует и ещё одно название — воздухоотводчик.

Изобретение появилось еще в тридцатых годах прошлого века.

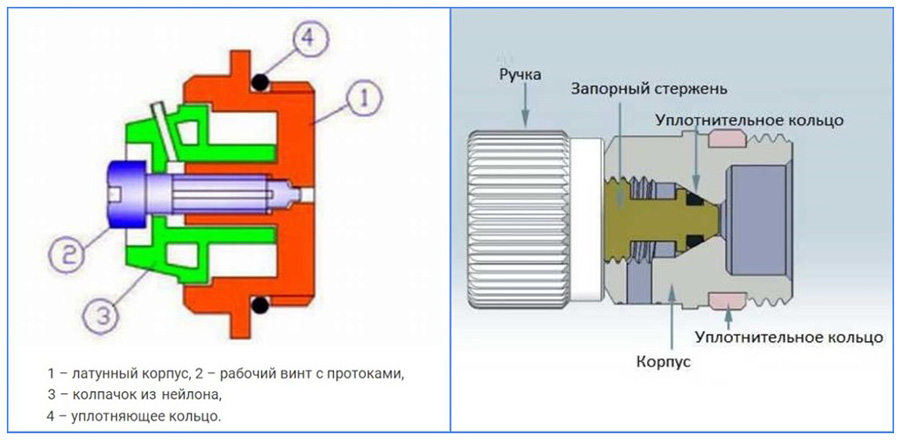

Как устроен кран. Принцип работы

Классическая модель крана Маевского включает в себя две детали: винт конической формы (на схеме выше винт и отверстие условно изображены как цилиндрические) и корпус, выполненный из металла. Они образуют надежное соединение, которое позволяет удерживать давление внутри системы.

При открытии крана, поднимается затворная игла (винт) и открывает отверстие в которое и устремляется лишний воздух .

Порядок действий, когда нужно спустить воздух из системы отопления или горячего водоснабжения

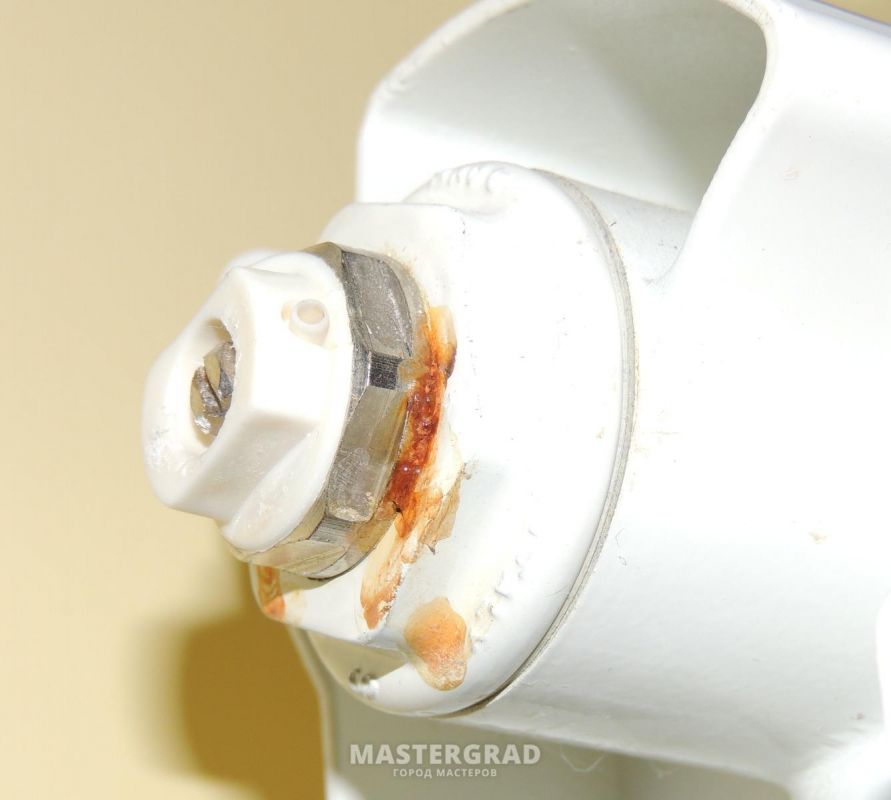

Кран как правило устанавливается в верхней части радиатора отопления или полотенцесушителя. Если необходимо спустить воздушные пробки, то достаточно:

Подготовить тряпку или емкость для воды
Взять отвертку и открутить винт крана на 1-2 оборота. Больше откручивать нет смысла, тк воздух от этого быстрее выходить не станет.
Начнется шипение — значит все ок. Это выходит воздух из системы.
Подставляем емкость или тряпку к отверстию через которое выходит воздух и ждем когда из него закапает вода.
Дожидаемся равномерного вытекания и закрываем кран, поворачивая винт в обратную сторону. Все!

Если в системе работает циркуляционный насос, то перед проведением процедуры стравливания накопившегося воздуха насос необходимо отключить. После отключения насоса нужно оставить систему на

5-10 минут, чтобы вода устоялась, а воздушные пузырьки поднялись наверх.

Технические характеристики

Характеристика	Ед.изм.	Значение характеристики
Нормативный срок службы	лет	20
Рабочее давление	МПа	1
Максимальная температура теплоносителя	°С	120
Присоединительная резьба	дюймы	1/2″ — 3/4»
Диаметр условного прохода Dу		1/2″ — 3/4»
Максимальная температура окружающего воздуха	°С	60
Вид климатического исполнения:		У3 ГОСТ 15150-69
Класс герметичности ГОСТ 9544-93		А
Рабочая среда:		вода, жидкие неагрессивные среды.
Максимальная относительная влажность окружающего воздуха	%	80

При выборе воздухоотводчика лучше отказаться от дешевых моделей изготовленных из стали с гальванической обработкой. Обратите внимание на экземпляры выполненные из нержавеющей стали или латуни. При небольшой разнице в цене, срок эксплуатации таких изделий значительно выше.

Автоматический кран Маевского

Это устройство напоминает металлический цилиндр, в верхней части которого находится отверстие. Внутри размещен датчик, работающий по принципу поплавка.

Он реагирует на изменение объема воздуха, а при достижении максимально допустимого значения открывается, чтобы спустить лишний воздух, после чего закрывается обратно. Вмешательство человека не требуется — клапан работает автоматически.

Автоматические модели периодически засоряются, но это легко исправить, прочистив канал с помощью швейной иголки.

Как правильно установить воздухоотводчик

Данное техническое приспособление можно устанавливать самостоятельно, без помощи сантехников. Достаточно просто подобрать нужный клапан, исходя из диаметра посадочного отверстия.

В отопительных приборах современного типа уже предусмотрено отверстие для установки клапанов, поэтому монтаж будет достаточно простым. Главное установить его таким образом, чтобы канал вывода воздуха был направлен вниз от радиатора и располагался с обратной стороны от стены. Посмотрите видео выше, процесс интуитивно понятен.

Вот и все. В данной статье мы постарались изложить самую суть, без искусственного раздувания текста. Если у Вас остались вопросы или есть пожелания к содержимому материала, то пишите пожалуйста по любым контактам указанным на странице «О Сайте».

Завоздушивание системы отопления — причина, способы устранения, клапан сброса воздуха

Одной из проблем, которая может возникнуть у владельцев жилья с водяным отоплением, является скопление воздуха в системе. Это снижает эффективность функционирования инженерных сетей и значительно ухудшает обогрев помещений и в частных коттеджах, и в квартирах многоэтажных зданий.

Как выгнать воздух из системы отопления дома? Чтобы правильно подобрать определенный способ, необходимо сначала выяснить принцип образования воздушных пробок в трубопроводе.

Причины появления воздуха в системе

Откуда в системах отопления может появляться воздух? Во-первых, его в растворенном виде содержит вода, которая используется в качестве теплоносителя. При нагреве рабочей среды пузырьки воздуха скапливаются в верхней части трубопроводов и образуют пробки. Среди других причин, по которым происходит завоздушивание, выделяют:

низкое давление в трубопроводе, способствующее возникновению пустот;
проведение профилактических и ремонтных работ сетей теплоснабжения;
неправильное заполнение систем отопления рабочей средой: после спуска воды и летнего простоя теплоноситель нужно подавать медленно, одновременно обеспечивая сброс излишков воздуха;
нарушения при монтаже коммуникаций, которые выражены в несоблюдении направления и величины уклона магистралей с рабочей средой;
использование для монтажа систем труб из полиэтилена или полипропилена, через которые кислород может попадать в теплоноситель. Для устранения такого дефекта изделия для прокладки коммуникаций должны иметь специальное защитное покрытие.

Ситуация, при которой требуется стравливание воздуха, может возникнуть из-за недостаточной герметичности сетей обогрева. Через стыки отдельных элементов коммуникаций происходит утечка теплоносителя, а неплотные швы способствуют всасыванию воздуха в систему. Течь малозаметна, поскольку горячая вода быстро испаряется и не оставляет следов.

Чтобы провести проверку отопления на герметичность, его нужно опрессовать. Для этого в системе создают избыточное давление, при котором нужно прогнать теплоноситель по трубопроводу. Опрессовка позволяет выявить слабые места соединений элементов инженерных коммуникаций и устранить неполадки сети.

Необходимость сбросить воздух может также возникнуть из-за конструктивных особенностей выбранной схемы отопления и монтажа алюминиевых радиаторов и других металлических элементов, склонных к коррозии.

Последствия образования воздушных пробок

Почему важно своевременное устранение воздуха из сети обогрева? Его наличие ухудшает циркуляцию теплоносителя и увеличивает расход тепловой энергии. Если вовремя не выпустить воздух, скопившийся в системе отопления, то можно получить следующие проблемы:

шум, возникающий при транспортировке воды по трубопроводу;
снижение теплоотдачи и неравномерный нагрев батарей;
появление коррозии, которая возникает в результате образования агрессивной среды и негативно отражается на прочности и долговечности металлических элементов системы.

Наличие пробок сокращает срок службы труб, арматуры и радиаторов, а также не позволяет правильно работать циркуляционным насосам, установленным в сети обогрева. Подшипники устройств, предназначенных для улучшения циркуляции теплоносителя, защищены постоянным смачиванием водой. Если поток рабочей среды прекращается из-за воздушной пробки, то возникает эффект «сухого» трения, способного вызвать повреждения скользящих колец или вала насоса.

Способы стравливания воздуха

Чтобы спустить воздух из сетей отопления, используют разные методы. В частных домах с автономной открытой системой обогрева и естественной циркуляцией теплоносителя устанавливают расширительные баки. Они располагаются в самой верхней точке магистрали с рабочей средой и способствуют своевременному устранению воздуха.

К эффективным средствам удаления пробок из отопительных сетей многоквартирных домов относятся:

автоматические воздухоотводчики, устанавливаемые на общих трубопроводах;
сепараторы.

Однако наиболее востребованным устройством, с помощью которого можно удалить воздушные пробки, является кран Маевского. Его популярность обусловлена широкой сферой применения и простотой эксплуатации. Кран Маевского устанавливается на радиаторах отопления и может использоваться как в системах центрального отопления, так и в автономных сетях обогрева.

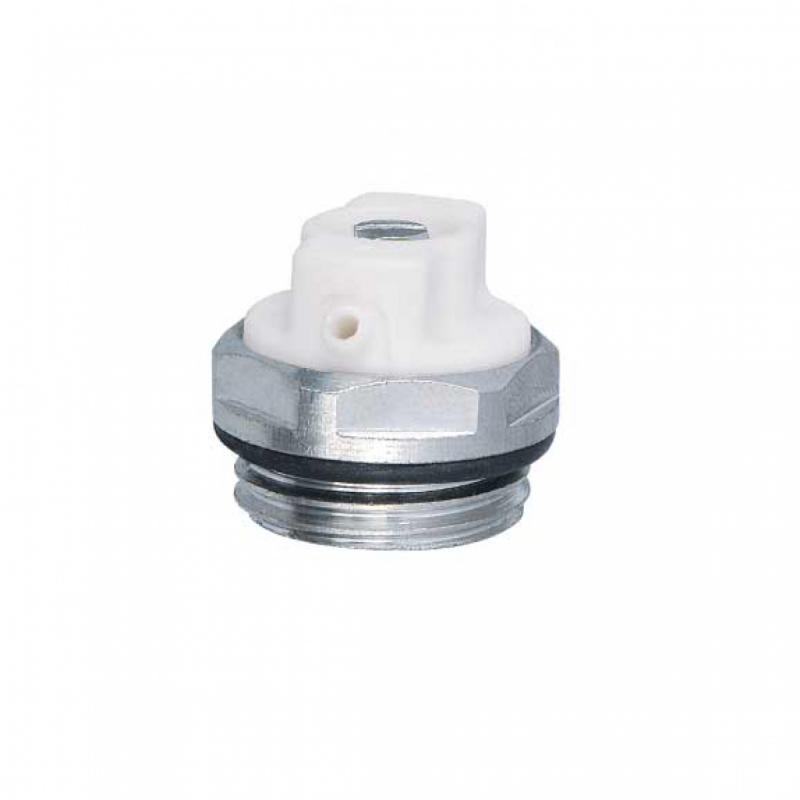

Кран Маевского: назначение и принцип действия

По типу управления кран Маевского бывает ручной и автоматический. Модели первого типа отличаются простотой конструкции, которая состоит из корпуса и винта, помогающего стравить воздух из сети отопления. Для герметичности устройство комплектуется уплотнительным элементом в виде кольца.

В зависимости от конструктивных особенностей и назначения различают следующие виды кранов Маевского:

традиционный с наружной резьбой, который устанавливают на разных участках системы отопления;
радиаторный, предназначенный для монтажа на батареях;
автоматический, используемый в труднодоступных местах сети обогрева.

Чтобы своевременно убрать из трубопровода воздух, необходимо правильно установить кран Маевского. При монтаже на батареях отопления его располагают с противоположной стороны от места подачи теплоносителя. При недостаточно высоком качестве рабочей среды устройства для отвода воздуха следует дополнять отсечным клапаном, который позволяет проводить ремонт и профилактику радиаторов без отключения всей системы. Диаметр изделия подбирают в соответствии с размером поперечного сечения труб в месте его установки.

В коллекторных распределителях систем «теплый пол», у котлов отопления и в наивысших точках вертикальных стояков целесообразно устанавливать автоматические клапаны для удаления воздуха.

Алгоритм выпуска воздуха из трубопровода и радиаторов отопления с помощью ручного устройства включает следующие действия:

подготовку емкости для слива воды;
выкручивание винта с помощью ключа или отвертки на 2-3 оборота;
постепенное и аккуратное стравливание воздуха, который сначала выходит с шипением, а затем вместе с некоторым количеством нагретой воды.

ТМ Ogint предлагает купить краны Маевского с колпачком и под отвертку, которые изготавливаются из прочной латуни и рассчитаны на длительный срок эксплуатации. Герметичность спускного устройства обеспечивает уплотнительное кольцо из эластичной резины. Каждый спускник Маевского ТМ Ogint способен выдержать давление до 10 бар, отличается безупречным качеством и рассчитан на использование в условиях России.

Как спустить воздух из батарей и труб отопления

Образование воздушной пробки в системе отопления характеризуется частичным остыванием радиаторов либо участков водяного теплого пола. Иногда в трубах и батареях слышится журчание, указывающее местонахождение скопившегося воздуха. Интересует 2 вопроса: как его удалить оттуда и не допустить подобных неприятностей в будущем. Предлагаем рассмотреть причины завоздушивания отопительных приборов в частных домах, а потом подскажем способы, как убрать воздушные пузыри из отопительной сети.

Откуда берется воздух в системе

Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).

Разновидности автоматических воздушников

Воздух попадает в систему отопления следующими путями:

Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
При появлении микротрещин в резиновой мембране расширительного бака.

Когда в мембране возникают трещины, газ смешивается с водой

Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.

Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.

Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.

Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь

Удаляем воздушную пробку без слива воды

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.

Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

Заполняем систему правильно

Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем. В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость.

Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.

Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко, выполняется в следующем порядке:

Откройте всю отсекающую арматуру основных контуров (кроме слива).
Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.

Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.

После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.

Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.

Заключение

Сбросить воздух из радиаторов несложно, а вот выгнать его из всей системы отопления, включая теплые полы, – задача трудоемкая. Если в процессе заполнения греющих контуров вы допустите ошибку и появится блуждающая воздушная пробка, то ее устранение может занять до нескольких недель. Так что не торопитесь и делайте эту работу обстоятельно.

Как спустить воздух с системы отопления

При пуске новой системы отопления, при замене теплоносителя и в некоторых других случаях, в трубах и радиаторах скапливается воздух. Эти воздушные пробки мешают движению теплоносителя, являются причиной шума и других неприятных явления. Как спустить воздух с системы отопления и будем обсуждать ниже.

Чем грозит завоздушивание системы отопления

Наибольшая опасность, которую создает воздух в системе отопления — пробки, которые мешают движению теплоносителя. Например, в ситуации, когда батареи в одной комнате теплые, а в другой — холодные, скорее всего, виновата именно воздушная пробка. Находящийся в теплоносителе газ скапливается в каком-то месте, блокирует или ухудшает циркуляцию.

Так образуются воздушные пробки и блокируется поток теплоносителя. Это как раз место для установки устройства для отведения воздуха

Вторая неприятность, которую приносит завоздушивание системы отопления — шум. Радиаторы, трубы, насос начинают шуметь, булькать, свистеть. Днем подобный шум может и незаметен, а вот ночью, очень часто мешает спать.

Еще это грозит активизацией окислительных реакций, других химических процессов. В результате этих реакций образуется ржавчина, стенки обрастают солями и другими отложениями. Все это ухудшает циркуляцию. Порой настолько, что отопление становится неэффективным.

Как воздух попадает в систему отопления

Воздух в систему отопления попадает различными путями. Все возможные вам никто не подскажет, но есть наиболее распространенные варианты:

Это только наиболее часто встречающиеся источники появления воздуха в системе отопления. Если говорить об открытой системе, то в ней это вообще обычное явление. Вода в открытом бачке контактирует с воздухом, естественно, часть его может попасть в систему. А еще могут быть не совсем обычные причины. Например, засорился фильтр, установленный перед циркуляционным насосом. Из-за того, что насосу не хватает жидкости, он «подсасывает» через трещины или не совсем герметичные соединения где-то на протяжении магистрали.

Как удалить — технические моменты

Проблема развоздушивания системы отопления должна решаться еще на стадии планирования и монтажа. Пройти мимо не получится, поэтому сразу надо предусмотреть возможности для стравливания воздуха и правильно монтировать компоненты. Вот что можно сделать:

При монтаже радиаторы навешивать с уклоном около 1° — один сторона получится выше и именно на ней необходимо установить воздухоотводчик. Это может быть кран Маевского или автоматический клапан. Недостаток первого варианта — придется обходить радиаторы и вручную спускать воздух. Автоматические воздухоотводчики в этом плане лучше, так как отводят газы по мере накопления. Их минус — они обычно имеют немалые размеры, так что с вопросами эстетики довольно сложно (есть и маленькие, но импортного производства, так что стоят дороже).
Еще на этапе планировании системы, необходимо думать о том, как спускать воздух с системы отопления
В высоких точках системы (на подаче) и на поворотах, поставить автоматический воздухоотводчик. Кроме радиаторов воздух скапливается в верхних точках. Если не поставить тут клапан для его удаления, может возникнуть воздушная пробка.
Если система большая, с гребенкой, на коллекторе подачи и обратки оставить по воздухоотводчику (желательно автоматическому).
Еще один способ автоматически удалять воздух из системы с гребенкой: перед ней установить проточный или непроточный воздухосборник. Это для домов на два этажа и больше. Для небольших систем есть более элегантное решение — линейные дегазаторы. Они работают по тому же принципу как и автоматический воздухоотводчик (это один из вариантов), только устанавливаются в разрыв трубы.
Правильно рассчитывать объем расширительного бака (для закрытых систем это особенно критично), следить за его исправностью (целостность мембраны) и давлением в нем.
Для удаления воздуха из трубы (на протяженном участке) можно установить линейный дегазатор. На рисунке пример использования перед гребенкой отопления

И не забудьте такой момент: если полотенцесушитель у вас подключен к отоплению, он тоже является верхней точкой. На нем тоже желательно установить устройство для отведения воздуха из системы отопления.

Как стравить воздух из системы отопления

Спустить воздух с системы отопления не так то и просто. Надо знать в каком порядке действовать, где что открывать, где закрывать. И порядок действий зависит от состава системы.

Если предусмотрены воздухоспускные устройства, удалить воздух из системы отопления будет не слишком сложно

При заполнении

При заполнении системы (первый запуск, ремонт или смена теплоносителя) воздушные пробки будут обязательно. Поэтому перед запуском котла, их необходимо удалить. Делают это на холодном котле, то есть, теплоноситель должен быть холодным. Действуют в таком порядке:

Заполняют систему до нужного давления (контролировать по манометру).
Спускают воздух во всех радиаторах, открывая краны Маевского или проверяя работу автоматических. Обойти надо несколько раз все радиаторы, пока из клапанов не будет бежать вода без пузырьков. Если есть где-то автоматические спускные краны, проверяем работают они или нет, стравливают ли они газы во время прокачки или нет.
Прогнать несколько раз систему.
Снова пройтись по всем радиаторам.
Повторять столько раз, пока после очередного прогона из всех радиаторов сразу пойдет теплоноситель.

Если при этом давление в системе в норме, можно запускать котел. Если давление ниже необходимого, добавляют теплоноситель и все повторяют снова. Обратите внимание, что спускать воздух на мембранном расширительном баке запрещено. Это не воздух из системы, а специально накачанный резервуар для поддержания стабильного давления в системе.

Если в системе есть высокие точки (например, обход двери сверху), в любой такой точке должен стоять спускной клапан для стравливания воздуха. Если на радиаторах еще можно поставить механический кран, то в этих точках определенно лучше автоматические модели. Но учтите, что для стабильной работы лучше брать модели подороже. Они ломаются реже, так что, в результате, денег потратите меньше.

Чтобы спустить воздух с системы отопления было проще, во всех возможных точках образования воздушных пробок ставят воздухоотводчики — ручные или автоматические

Также устройства для отведения воздуха должны стоять и на поворотах трубопровода. Это тоже точки скопления пузырьков и наличие тут автоматических клапанов для отведения воздуха намного упростит жизнь — реже придется беспокоиться о воздушных пробках, так как большая часть будет отводиться в автоматическом режиме.

В системах с водяным теплым полом

При комбинированной системе отопления — теплый пол + радиаторы — можно попробовать выгнать воздух через радиаторы. Процесс описан выше. Если воздух спускали 5-6 раз, а некоторые контура все еще остаются холодными, придется поочередно «прогонять» каждый из них. Процесс удаления воздуха из водяного теплого пола следующий:

При остановленном котле (режим ожидания) закрываем все вентили на коллекторе подачи.
Открываем подачу первого контура, включаем котел и оставляем работать несколько минут. При помощи клапана спускаем воздух. Одновременно он уходит и на котле, через встроенный автоматический воздухоотводчик.
Еще раз прогоняем, спускаем. Так пока не пойдет теплоноситель без пузырьков.
Останавливаем котел, закрываем подачу первого контура, открываем подачу второго.
Включаем котел.
Спускаем воздух.

Прогоняем так каждый контур, не забывая останавливать котел. Если котел не выключить, могут быть две ситуации. Первая — закрытыми окажутся все контура, что может привести к разрыву в «слабом» месте. Вторая — открыты будут два контура и воздух из «непрокачанного» может попасть в «прокачанный», так что вся проделанная ранее работа пойдет насмарку. Поэтому стараемся не сбиваться с алгоритма и останавливаем котел перед тем, как закрыть/открыть очередные контура.

В системах отопления с теплым водяным полом, удалять воздух сложнее: контура длинные.

Чтобы выгнать воздух из системы, необходимо поочередно прогнать каждый контур

Теперь вы знаете как спустить воздух с системы отопления с теплым полом.

Разветвленная радиаторная система

Обычно в системах отопления коттеджей на два и более этажа, воздушные пробки появляются в радиаторах верхних этажей. Тем не менее просто спустить на них воздух пару раз — не всегда помогает. Он скапливается снова и снова. Разберем правильную последовательность действий.

Наличие автоматических устройств для отведения воздуха из системы отопления облегчит жизнь: избавление от воздушных пробок происходит само по себе

Если система отопления имеет несколько «веток», действовать надо примерно по той же схеме, что описана с коллектором теплого пола: поочередно выдавить воздух в каждой из веток. Надо закрыть все «ветки» кроме одной, прокачав через нее теплоноситель спустить воздух (через воздухоотводчики на батареях отопления и других устройствах). Точно так же остановить котел, закрыть кран на «отработанную» часть системы, открыть другую. По идее, в домах на несколько уровней лучше двигаться снизу вверх, сначала стравливая воздух из радиаторов базового этажа (если есть), затем первого, второго и т.д.

Особенности многоэтажных домов

В большинстве многоэтажек разводка системы отопления вертикальная. Если у вас в каждой (или почти в каждой) комнате проходит вертикальная труба (или две), к которой подключены один-два радиатора, у вас именно такой вариант.

Дальше. Подача может идти снизу, а может — сверху. В первом варианте теплее будут батареи нижних этажей, во втором — верхних. Это об устройстве системы, чтобы представлять как действовать в случае завоздушивания.

Примеры разводки отопления в многоэтажных домах

Если после включения отопления, у вас не греется радиатор, начните с того, что спустите воздух у себя. Если стоит кран Маевского, придется это делать вручную. Будьте готовы к тому, что из радиатора пойдет довольно сильная струя воды. Чем выше ваш дом, тем выше давление в системе и сильнее напор. Принесите какую-то емкость (ведро или таз), тряпку и можно приступать к работе.

Это кран Маевского. Его чаще всего ставят на радиаторы

Специальным ключом или обычной плоской отверткой поверните шток краника против часовой стрелки. Должно послышаться шипение, может начать выходить теплоноситель «рваной» струей. Это выходит воздух, который накопился в радиаторе. Когда пойдет ровная струйка без рывков — воздух удалили. Закручивайте кран и следите за нагревом радиатора. Если помогло — вам повезло. Нет — надо спускать воздух у соседей снизу/сверху, удалять его из всего стояка.

Воздух в системе отопления: причины появления, клапаны

Нормально работающее отопление зимой — жизненная необходимость. Без подогрева в нашем климате не выжить. Но периодически ранее нормально работающая система начинает сбоить — не греются или плохо греются радиаторы, появляется посторонний шум (бульканье). Все это признаки того, что появился воздух в системе отопления. Ситуация далеко не редкая, но приносящая дискомфорт.

Содержание статьи

Чем грозит воздух в системе отопления

Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться. Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.

Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.

Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется

В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны, а специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.

Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).

Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах. Это тоже процесс понятный, особых мер тоже не требует.
Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).
Скапливаться воздух может в изгибах труб
Если в системе отопления уже стоят воздухоотводчики (клапана для сброса воздуха) и в ней начали появляться пробки, надо проверить исправность клапанов, а также герметичность соединений.
Появление воздуха в системе отопления может быть связано с разрывом мембраны расширительного бака. В этом случае придется менять мембрану, а для этого надо останавливать всю систему.

Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления — обязательно.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную. Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
Он давит выступом-флажком на жиклер, отжимая его.
Принцип работы автоматического клапана для спуска воздуха
Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
По мере выхода воды корпус воздухоотводчика заполняется водой.
Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Что такое кран Маевского, зачем он нужен и как правильно установить. Воздухоотводчик Маевского, принцип работы аппарата

Клапан Маевского — это общее название устройства. В ГОСТах название этого устройства определено как игольчатый воздушный клапан радиатора … Основным рабочим элементом описываемого устройства является запорный вентиль игольчатого типа, приводимый в движение с помощью специального приспособления.

Для начала работ по открытию клапана Маевского в жилых помещениях необходимо подготовить ряд инструментов и материалов:

Система отопления.
Отвертка.
Разводной ключ.
Плоскогубцы.
Сосуд для воды.

Как открыть систему отопления: план мероприятий

Работа по открытию клапана Маевского может состоять из нескольких пошаговых действий:

Предварительный осмотр и выбор инструмента.
Подготовка емкости для слива воды.
Открытие клапана.
Трудность открытия мер.
Процесс выпуска воздуха из системы, находящейся под давлением.

Как самому открыть вентиль Маевского: видео, пошаговая инструкция.

Перед тем, как начать процесс вскрытия устройства, необходимо его внимательно осмотреть. Особое внимание следует обратить на то, какой элемент предусмотрен для открытия клапана. Это напрямую повлияет на то, какой инструмент будет использоваться в работе. Это может быть шестигранная гайка, паз или головка с ребрами. Чтобы открыть каждый элемент, необходимо использовать разводной ключ, плоскую отвертку или плоскогубцы соответственно.

На видео наглядно демонстрируются принципы работы и способ открытия крана Маевского, чтобы спустить воздух из системы отопления.

Шаг 2: большая емкость, в которую будет стечь вода и воздух из системы отопления

Чтобы вода не попала на предметы интерьера, ее необходимо слить в емкость. Для этого пригодится ведро, миска или большая миска. После того, как воздух выйдет из системы, потечет струя воды. Необходимо подставить под струю заранее подготовленный сосуд или, по возможности, перенаправить струю в сосуд, повернув вентиль.

Процесс откручивания клапана осуществляется предварительно подготовленным инструментом против часовой стрелки.

Если резьба сливного крана заржавела и это мешает его открытию, то необходимо обработать заржавевшую поверхность керосином или тормозной жидкостью … После обработки специальными жидкостями стоит постучать по ним молотком. Стоит крутить вентиль осторожно, чтобы не порвать резьбу.

Необходимо открыть кран подачи воды в систему, а затем выпустить воздух, как описано выше.

Таким образом, в статье описан и охарактеризован процесс выпуска воздуха из системы отопления с помощью клапана Маевского.

Очень распространенной проблемой в системе отопления является неполный нагрев батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит срыв такого плана, другие справляются с разводным ключом и тазом для воды. А остальные, прочитав эту статью, установят кран Маевского. Принцип работы этого устройства описан ниже.

В 1931 году неизвестный слесарь-сантехник С.А. Роев из Минска разработал специальное устройство, позволяющее выпускать воздух за счет соединения двух частей с помощью прокладки. В 1932 году этот кран прошел испытания пользователями и признан рабочим устройством. Но 1933 год открыл миру изобретателя К.Б.Маевского, который усовершенствовал прибор с улучшенным уплотнением, конструкцией клапана «конус-конус» и предохранительным гаечным ключом для его приведения в действие. С тех пор кран Маевского используется и по сей день, хотя официальное название устройства, которое указывается в ГОСТах и СНиПах, — игольчатый воздушный клапан радиатора.

В основе устройства лежит принцип несанкционированного выпуска воздуха из аккумулятора. Клапан устроен таким образом, что при его открытии игла заслонки поднимается, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Весь лишний воздух, скопившийся в батарее, выходит через это отверстие. Винт с головкой под торцевой ключ перемещает рабочее отверстие клапана.

Важно! Во время работы этого клапана необходимо отключать циркуляционный электронасос для более эффективного выпуска воздуха.В том случае, если ваш котел оборудован встроенным насосом для циркуляции жидкости, его необходимо отключить от сети.

Фото крана Маевского и описание его разновидностей

Каждый проект системы отопления имеет разное расположение рабочих органов (батареи и полотенцесушители), поэтому конструкция не всегда позволяет разместить кран Маевского на месте доступны для обслуживания. Что привело разработчиков к созданию нескольких типов клапанов.

Ручной кран модели

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ к нему был свободный, так как кран открывается плоской отверткой или специальным четырехгранным ключом для крана Маевского . Механизм иглы работает в двух вариантах: с горизонтальным открытием заслонки для прохождения воздуха и отверстием в корпусе гайки.

Как работают автоматические дефлекторы

Принцип работы автоматического дефлектора для обогрева заключается в наличии поплавка.Поплавок поддерживает игольчатый клапан через пружину, система настроена на определенное давление воздуха в радиаторе, как только воздух становится больше допустимого значения, клапан открывается и стравливает весь лишний воздух через отверстие в центре головка клапана. Когда давление вернется в норму, клапан закроется. Установка этого варианта устройства касается только труднодоступных отопительных агрегатов. В промышленных масштабах для устранения воздушности в батареях используются другие устройства.

Клапан предохранительный

Это усовершенствованный ручной кран Маевского, дополненный датчиком высокого давления… Суть его работы — предотвратить выход из строя системы отопления и ее рабочих органов при давлении выше 15 атмосфер. Клапан открывается и сливает лишнюю воду из аккумулятора. Из-за гидравлического удара может возникнуть чрезмерное давление.

Почему система собирает воздух?

Шлюз — злейший враг системы отопления. Чем больше воздуха в батареях, тем хуже они нагреваются, потому что воздух не дает теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность… Причины попадания воздуха:

Если охлаждающая жидкость полностью слита из системы. В этом случае наличие воздушных пробок в трубах неизбежно.

Если повреждение происходит на стыках отдельных частей конструкции.

Плохая сборка системы отопления, выражающаяся в неправильной фиксации одного или нескольких узлов.

Есть ряд других причин попадания кислорода в трубы, но они очень редки.

Важно! В процессе регулярного проветривания металл ТЭНов подвергается коррозии, так как кислород негативно влияет на структуру материала, разрушая ее. Такая система прослужит намного меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь необходимо провести подготовительные работы … Их перечень меняется в зависимости от. Что касается общих рекомендаций, то перед началом работ необходимо слить из системы всю охлаждающую жидкость.

Установка устройства в чугунный аккумулятор

Изначально старая модификация чугунных радиаторов не предполагала специального отверстия для дополнительных устройств, улучшающих тепловые характеристики. Поэтому нужно немного попотеть, чтобы кран Маевского адаптировался под чугунные радиаторы.

Полностью отсоедините прилагаемые трубы от аккумулятора. Снимите его с настенных крючков и полностью слейте оставшуюся воду через нижнее отверстие.
Определите сторону, противоположную стороне, на которую попадает горячая вода.
Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами метчиком (лучше покупать минимальный диаметр резьбы, чтобы было проще проделать отверстие под него) . Сделав вход, нужно нарезать резьбу с шагом 1,5 мм.

Всё, можно в готовую дырочку вкрутить смеситель.

Примечание! В системе центрального отопления часто случаются водяные удары, поэтому следует приобрести клапан с предохранительным клапаном.В таких системах установка автоматического дефлектора нецелесообразна из-за принципа его работы и засорения теплоносителя. Сливное отверстие часто забивается. Очистить его довольно просто: нужно взять иглу и прочистить отверстие, пока оно полностью не очистится от грязи.

Установка крана Маевского в современные системы

По умолчанию радиаторы нового поколения рассчитаны на установку всевозможных устройств и кранов. Поэтому установка клапана намного проще.

Слейте всю воду.
Удалите заглушку, закрывающую нужное отверстие. Если у разъема необычный диаметр, то нужно полностью открутить сердечник, а купив подходящий, собрать все элементы.
Сам кран необходимо прикрутить таким образом, чтобы сливное отверстие смотрело со стены под углом 45 градусов от горизонтали вниз. Это идеальное место для установки контейнера, необходимого для слива жидкости.

Нюансы при эксплуатации

Для того, чтобы процесс стравливания скопившегося воздуха в системе происходил без нежелательных последствий, ниже дана подробная инструкция по всем манипуляциям.

Если движение теплообменника происходит из-за циркуляционного насоса, его необходимо выключить. Делается это за 15 минут до начала работы. Это необходимо для того, чтобы воздух перестал смешиваться с водой и скапливался в верхней части аккумулятора.

Запаситесь сухой тряпкой и пустым ведром, ведь после открытия клапана нужно дождаться, пока перестанет шипеть воздух, а затем вода. Закрыть вентиль можно только тогда, когда вода начнет течь ровной, непрерывной струей.
Что делать, если воздух не прекращает кровотечение? Ищите поломку или неплотный перекос в районе обслуживаемого аккумулятора. Это можно сделать с помощью бумажки. Оставьте вентиль открытым и переместите бумагу с расстояния 1 см по всем возможным местам на радиаторе и трубах, которые к нему подходят. Обнаружив место утечки воздуха, замените поврежденный элемент.
Если система удаления воздуха не использовалась в течение нескольких лет, резьба клапана может закиснуть. Придется использовать смазку типа WD-40, потом легким постукиванием по крану попробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует широкий спектр модификаций и конструкций крана Маевского. Есть определенные нюансы, на которые стоит обратить внимание при покупке. Главный показатель прочности — латунная основа. Помимо самого металла нужно обратить внимание на качество резьбы, удобство использования механизма открытия клапана, наличие уплотнительной резины на штуцере. Размер входной трубы составляет 1, 1/2, 1/4 дюйма.

Современные устройства комплектуются уже готовой пластмассовой задвижкой, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто встречаются дети.

Для наглядного примера в таблице представлены модели разных производителей с указанием цены

Рисунок	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручной, 1/2 дюйма	35
	Santech world	Автоматический, 1 дюйм	449
	Домашний термо	Ручной, 1/2 дюйма	310
	RBM	Ручной, 3/4 »	352
	Carlo poletti	Ручной, 3/4 »	318
	«Дельта»	Устройство предохранителей	335

Альтернативные варианты замены

Водоразборные смесители. Их часто устанавливают в конечной точке системы отопления. Такой кран служит для наполнения труб водой и слива ее. Если отопление автономное, такой кран ставят в начале системы, чтобы можно было провести ревизию на наличие воздушных пробок. Подача воды подключается к первичному крану, а из последнего крана сливается определенное количество времени, чтобы выпустить весь воздух. Такая система принципиально отличается от крана Маевского и принципом ее работы.

Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно выполнить следующую процедуру. Ослабив резьбу на верхней трубе, выходящей из радиатора. Значит, воздух выйдет наружу, а заодно и все вокруг обрызгает.
В случае, когда в системе не предполагается использование насоса, это означает, что расход воды небольшой. В этом случае можно организовать естественное удаление кислорода. Так, в верхнюю часть батареи в районе патрубка прорезается вертикальная ветка с пустым расширительным бачком на конце.
При использовании ионного котла с замкнутой системой циркуляции воды кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляют рассол для ускорения ионов в котле. При выпуске воздуха внутри клапана будут откладываться соли, что приведет к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, устойчивые к воздействию солей.

Важно! Любое изменение конструкции системы отопления, не закрепленное стандартами ГОСТ или СНиП, необходимо согласовывать со специалистами госуслуг по отопительным приборам.В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Подводя итог

Конечно, каждый владелец отопительных приборов на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и стоит ли это вообще делать. Но хочу отметить, что использование крана Маевского, во-первых, повысит эффективность всей установки, во-вторых, облегчит обслуживание аккумуляторных батарей, в-третьих, не отнимет у вас много денег, потому что Как вы заметили, таблица, приведенная в статье, демонстрирует дешевизну продукции. .. Теперь вы знаете, что такое кран Маевского, принцип работы и нюансы эксплуатации.

Низкий КПД системы отопления в большинстве случаев можно объяснить просто: батареи воздушные. Небольшое количество воздуха попадает в систему, скапливается в ее отдельных элементах и препятствует нормальной циркуляции теплоносителя. Решить радиаторы несложно — достаточно установить обычный кран Маевского. С его помощью очень легко удалить лишний воздух из системы, а количество охлаждающей жидкости останется неизменным.

Как работает это устройство?

Маленький баллон устанавливается наверху радиатора или в другом подходящем месте … Внутри баллона находится специальный клапан, который управляется винтом.

Кран Маевского — небольшое устройство, простое в установке и эксплуатации. Для обслуживания мануальной модели потребуется место в нише радиатора

Если необходимо удалить воздух из системы, кран просто открывается, а затем закрывается. Это первое, что нужно сделать, если радиатор или какая-то часть системы отопления прогревается меньше остальных. Если в ближайшее время температура нагрева проблемного места повысится, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он забит. Придется демонтировать радиатор, промыть и поставить на место.

Если система работает, выключите циркуляционный насос перед выпуском воздуха. Если этого не сделать, часть воздуха будет увлечена потоком охлаждающей жидкости и останется в системе.После выключения помпы нужно подождать не менее пяти минут, и только потом открывать вентиляционное отверстие. За это время поднимутся пузырьки воздуха.

После выхода воздуха из системы из крана потечет вода. Это будет тонкая струйка диаметром около 1,5 мм. Поэтому перед тем, как начать стравливать воздух, следует убрать с радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для использования крана Маевского не требуется слить теплоноситель или демонтировать радиаторы. Изучив принцип работы крана Маевского, следует обратить внимание на оформление отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство с игольчатым запорным вентилем в центре. Движение клапана контролируется специальным квадратным винтом. Снаружи есть стандартные размеры резьбы: ½, ¾ или 1 дюйм. Регулирующий винт снабжен шлицевой головкой под крестовую отвертку … Кроме того, его можно повернуть с помощью специального гаечного ключа или обычных плоскогубцев.Существует несколько моделей вентиляционного отверстия Маевского. Интересная информация об этом полезном устройстве содержится в следующем видео:

Ручная модель

Это самый простой и надежный прибор, позволяющий контролировать количество воздуха в системе отопления. В состав простейшего крана Маевского входят:

прочный латунный корпус;
;
пластиковый корпус.

Конструкция устройства может отличаться: в одних моделях пластиковый корпус перемещается в горизонтальной плоскости, в других есть специальное отверстие на краю гайки клапана. Помимо обычного ручного крана Маевского выпускается еще две разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно установить практически на любой радиатор. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или плоскогубцы.

Автокран Маевского конструкции

Устройство выглядит как небольшой металлический цилиндр с отверстием наверху. Внутри, помимо игольчатого клапана, находится еще датчик, работающий по принципу поплавка.Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического значения клапан открывается и выпускает скопившийся воздух, а затем закрывается. Для эксплуатации такого устройства практически не требуется вмешательства человека, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию. Узкое отверстие может легко засориться и вызвать ненужное срабатывание клапана. Убрать такой засор можно с помощью обычной швейной иглы.

Каковы преимущества использования предохранительного клапана?

Воздухозаборник Маевского с предохранительным клапаном — несколько усложненный вариант модели с ручным управлением.Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и теплоноситель начнет сливаться из контура отопления. Такая ситуация может возникнуть, когда вдруг, в этом случае, клапан предотвратит повреждение элементов системы.

Какой бы вариант вы ни выбрали, рекомендуем покупать все отопительное оборудование в интернет-магазине Гипострой — это проверенный временем поставщик. Итак, перейдя по ссылке http: // www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными ценами на отопительные приборы и комплектующие.

Как правильно выбрать устройство?

Чтобы выбрать подходящую модель крана Маевского, нужно оценить состояние и возможности вашей системы отопления, а также особенности размещения радиаторов отопления. Практически везде уместны простые модели с ручным управлением. Следует помнить, что для поворота регулирующего винта необходимо некоторое пространство: больше — для работы отверткой или плоскогубцами, меньше — если клапан открывается специальным ключом.В нишах для радиаторов пространство может быть очень ограничено.

Автоматизированные модели

будут очень удобны для таких случаев с ограниченным доступом к радиатору, размещенным в тесной нише или скрытой декоративной ширмой. Однако использование автоматических дефлекторов не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что летка вскоре забивается. Чистить прибор придется раз в месяц и чаще, что сведет на нет все удобство его использования.К тому же перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс выпуска воздуха через 2-миллиметровое отверстие может занять слишком много времени.

По тем же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТ 9544-93. Этот прибор хорошо переносит повышение температуры до 150 градусов и подходит не только для систем с жидким теплоносителем, но и для парового отопления.

Вентиляционные отверстия с предохранительным клапаном рекомендуются для установки в трубопроводных системах из ПВХ. Эти конструкции чувствительны к гидроударам, и установка крана предотвратит их разрыв. Эти модели также эффективны в системах центрального отопления, которые часто подвергаются внезапному срабатыванию.

Выбор места и порядок установки

Для установки дефлектора Маевского достаточно вкрутить подходящую модель в крышку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, необходимо выбрать устройство с соответствующей резьбой.Если на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной втулке самостоятельно проделать необходимое отверстие. Изнутри следует просверлить отверстие, а затем нарезать резьбу снаружи. Вам понадобится электродрель, сверло на 9 мм и метчик 10х1 с гаечным ключом.

Клапан имеет правую резьбу, а пробка — левую. Во время установки держите заглушку разводным ключом, чтобы не ослабить резьбу. При этом следует помнить, что при вкручивании воздуховыпускного клапана откручивается заглушка.При откручивании крана (например, для замены) заглушка навинчивается больше.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или удерживать заглушку, в которую монтируется кран

При установке прибора резьба должна быть усилена специальной прокладкой. Такая прокладка может быть из резины или силикона, но использовать паронитовые прокладки с метчиком Маевского не рекомендуется. Некоторые предпочитают дополнительно использовать льняную обмотку или фум-ленту для укрепления нити, но в этом нет необходимости. Совет — при установке слегка направьте розетку вниз. Так будет удобнее собирать воду, которая будет вытекать из радиатора по окончании выпуска воздуха.

Для установки кранов Маевского выбирается самая высокая точка системы, так как воздух поднимается вверх. В этом случае, безусловно, необходимо учитывать особенности системы отопления конкретного дома или квартиры.

При вертикальной схеме отопления форточки следует устанавливать на всех радиаторах верхнего этажа, имеющих нижнюю подачу в обратной магистрали.Также все устройства должны быть снабжены отводами Маевского, подача которых (или ее часть) к стояку расположена ниже верхней оси соединения, так как в этом случае будет сложно удалить воздух из системы.

На схеме показан принцип установки крана Маевского с вертикальной и горизонтальной системой отопления. Кран нужен в местах скопления воздуха

При горизонтальной системе отопления на всех отопительных приборах: батареях, коллекторах и т. Д. Устанавливаются вентиляционные клапаны.Система теплых полов не всегда требует удаления воздуха, но очень часто такой клапан все же приходится устанавливать.

Отдельного внимания заслуживает установка дефлектора на полотенцесушитель. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую магистраль монтируется металлический тройник с резьбой подходящего диаметра. В этом случае выход воздуховыпускного клапана необходимо повернуть в сторону от стены.

Чтобы понять, нужно ли устанавливать вентиляционное отверстие в конкретном месте, достаточно представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, клапан не нужен. Если воздух не может покинуть систему естественным путем, потребуется специальное устройство.

Одна из самых частых причин неисправности системы отопления — скопление воздуха. Засорение мешает воде свободно циркулировать. В результате радиатор с скопившимся воздухом не выполняет свою функцию, и КПД всей системы снижается.Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «проветрить» тепловые коммуникации. Несмотря на свою простоту, это устройство эффективно и надежно, поэтому сегодня используется в системах. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Этот сантехнический прибор только в народной среде называют краном Маевского. В государственных стандартах, она относится к категории запорной арматуры, называемый игольчатый радиатор воздушный клапан.

Сейчас промышленность предлагает нескольких конструкций и кран Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классический дизайн состоит из двух частей:

Элементы плотно прилегают друг к другу за счет калибровки, поэтому в закрытом состоянии клапан надежно удерживает теплоноситель. Воздухозаборник находится на сбоку корпуса.

Краны

Маевского чаще всего производятся из латуни … Этот сплав обладает высокой степенью коррозионной стойкости, что гарантирует длительный срок службы. В зависимости от конструкции кран Маевского можно открыть специальным ключом ICMA, отверткой или вручную.

В вертикальной системе отопления, состоящей из нижнего водопровода и верхней резьбы для отвода теплоносителя, все приборы на верхнем этаже оснащены такими элементами. Краны Маевского подобраны по диаметру и ввинчены в верхнюю арматуру радиатора.В горизонтальной системе отопления эти устройства устанавливаются на каждую батарею. Для бокового подключения полотенцесушителя в ванную комнату используется тройник … Устанавливается вертикально отверстием под смеситель в сторону от стены. Установка отводов Маевского на радиаторы отопления, конвекторы необходима при наличии в системе отопления участков, расположенных ниже верхней оси подключения устройства. В этом положении естественное удаление воздуха невозможно.

Обязательная деаэрация проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах в любом случае накапливаются пробки.Требуется провести такую работу при включении системы после лета. Впоследствии могут возникнуть локальные проблемы из-за засасывания воздуха в систему, возникающего при ее эксплуатации, наличия пузырьков воздуха в теплоносителе. Причина скопления воздуха — выделение водорода при коррозии металлических частей коммуникации. В алюминиевых радиаторах без специального покрытия внутренней поверхности этот элемент постоянно выбрасывается в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работ вам необходимо:

Ручной кран

Маевского обычно не используют на больших магистралях, где скопление воздушных пробок происходит постоянно. Для таких систем используются другие газоотводные конструкции.

Кран ручной

Маевского прост в управлении , трудностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием систем отопления. Но в местах, где проветривание системы происходит регулярно, желательно установить автоматический воздухоотводчик.Такая проблема может возникнуть, если монтаж труб отопления был проведен неправильно. с функцией автоматического удаления воздуха из избавляет от необходимости регулярно выполнять эту работу вручную. Такой вариант удобен для установки в труднодоступных местах.

Конструкции автоматических дефлекторов могут быть разными, но принцип действия у них одинаковый. В корпусе имеется полый отсек с пластиковым поплавком. Он с помощью флажка нажимает на шток с пружиной , открывается доступ в атмосферу, выходит воздух.Когда полость заполнена охлаждающей жидкостью, поплавок давит на шток, закрывая отверстие, предотвращая утечку воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащено запорным клапаном. Вкручивается в систему отопления, затем на воздухоотводчик. Кран вдавливает флажок в клапане, исключая утечку теплоносителя. В магазинах представлен широкий ассортимент автоматических дефлекторов.Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой системы отопления.

Монтаж крана Маевского и обслуживание

Установка крана Маевского не требует опыта и высокой квалификации. Вам просто нужно правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 «, ¾», ½ «. Кран находится в верхней части радиатора, на стороне, противоположной впуску охлаждающей жидкости. Перед установкой кранов необходимо слить воду из системы отопления. .Затем в пробке радиатора откручивается пробка и на ее место монтируется кран. Эти устройства оснащены резиновыми кольцами круглого сечения, но при установке рекомендуется использовать обмотку. Для надежной герметизации на нить наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрено отверстий под кран , что упрощает работу. Если аккумуляторная батарея имеет заглушку другого типа без вентиляционного отверстия, ее можно заменить. Кран должен быть установлен таким образом, чтобы отверстие было на стороне, противоположной стене, было направлено немного вниз. Это позволит вам заменить контейнер при спуске воздуха и аккуратно собрать воду. Выбор ручного или автоматического вентиляционного отверстия зависит от личных предпочтений и характеристик системы отопления.

В старых чугунных радиаторах может потребоваться предварительная работа по установке крана Маевского. При этом вам необходимо знать следующие :

для установки в старый чугунный радиатор крана Маевского нужно просверлить отверстие в верхней пробке , нарезать резьбу, затем вкрутить дефлектор;
на такие радиаторы в системе центрального отопления не рекомендуется устанавливать автоматические краны Маевского.В таких коммуникациях теплоноситель сильно загрязнен, поэтому дефлектор придется чистить часто . .. Кроме того, в домах иногда отключают отопление и часто возникают воздушные пробки;
в системах центрального отопления иногда наблюдаются гидроудары , до 15 атмосфер. Поэтому требуются специальные автоматические дефлекторы OMEC или MC-140, способные выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью , исправно выполняет свою функцию много лет.Но, если в охлаждающей жидкости есть грязь, возможно, забито отверстие устройства. В этом случае его нужно очистить. Он может располагаться непосредственно в латунном корпусе или в специальной пластиковой накладке. В любом случае скопившаяся грязь легко удаляется обычной булавкой или иглой.

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого — отвод воздушных масс. Это устройство устанавливается в верхней части батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способу применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

при установке новой системы отопления;
при сливе воды с автомобильных дорог и проведении ремонтных работ;
при установке радиаторов;
при наличии коррозионных процессов;
с утечками в цепи.

Синий цвет на схеме указывает на «проветривание» устройства

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине. Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.

Все устройства различаются сечением внешней резьбы, что позволяет выбрать вариант по размеру. Для настройки таких устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.

Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского схож во многих моделях. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При горизонтальной установке такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы отопления потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Воздухоотводчики бывают нескольких типов:

ручной кран Маевского — простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезли наружу, клапан поворачивают обратно;

Ручное управление автоматом отсутствует. Такие изделия изготавливаются из латуни и имеют цилиндрическую форму. Более того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

Принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластика или.

На что обращать внимание при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, регулировка будет затруднена из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов отопления или автоматов из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто без специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. Устанавливая такое устройство, следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, отверстие для горячей воды находится на противоположной стороне. Установка включает в себя следующие этапы:

перед работой необходимо освободить систему от воды;
последние батареи имеют слоты под краны. Если есть заглушки, кран следует установить так, чтобы отверстие было отвернуто от стены и спускалось вниз.

При присоединении дефлектора к АКБ «б / у» в заглушке делают прорезь и нарезают в ней резьбу.Затем подключается основное устройство при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышка откручивается на несколько оборотов.

Принцип работы автоматического дефлектора для обогрева зависит от конкретного вида продукта.Всего существует три типа устройств:

прямых моделей устанавливаются вертикально;
угловые устанавливаются под определенным углом;
специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может засориться, что приведет к неплотной посадке клапана.

Правила эксплуатации изделия

Кран Маевского необходимо использовать правильно. Для работы с механизмом поместите емкость под радиатор и положите сухую ткань.С помощью гаечного ключа винт поворачивают в нужном направлении. После этого из установки начинает выходить воздух, а затем течет вода. Важно дождаться, пока жидкость потечет без перебоев.

Если в систему входят насосы, их необходимо отключить за десять минут до начала процесса перед удалением воздуха. После отопительного сезона регулировочный винт обрабатывается специальной силиконовой смазкой … Это защитит резьбу от действия охлаждающей жидкости. Если возникнет необходимость заменить кран, то подберите разводные ключи.Удерживая одним ключом на радиаторе, вторым откручиваем кран.

При правильном уходе, своевременном обслуживании и чистке устройство прослужит долго и не вызовет проблем.

Видео: ввинчиваем кран Маевского в радиатор отопления

Вас также может заинтересовать:

Клапан впускной в стену: принцип действия, особенности монтажа и эксплуатации

Почему сливают батареи.Как удалить воздух из радиатора отопления: правильно снять воздушные пробки

Если некоторые батареи остаются холодными при включении системы отопления, это является следствием их проветривания. То есть в них образуются пузырьки воздуха, требующие обязательного удаления. В некоторых случаях система начинает заметно булькать и журчать, как это делают небольшие лесные ручьи. Все это говорит о том, что отопление должно быть воздушным. Давайте разберемся, как спустить воздух из батареи отопления и какие инструменты нам для этого понадобятся.Также мы расскажем, откуда берется воздух в системах закрытого и открытого типа.

Причины выхода в эфир

Многие задаются вопросом, почему в системах отопления появляется воздух. И это действительно удивительно, ведь системы отопления герметичны. На самом деле проветривание — довольно частое явление, проявляющееся как в частных домах, так и в многоквартирных домах. Только в многоквартирных домах есть специализированные воздухонагреватели, решающие проблему авианалета. У себя дома вы должны решить эту проблему самостоятельно.

Прежде, чем мы расскажем, как удалить воздух из радиатора отопления, расскажем об основных причинах образования воздушных пробок:

Естественное образование воздуха при использовании алюминиевых радиаторов и некоторых других типов батарей низкого качества. Здесь образуются пузырьки воздуха в результате реакции металлов с водой;
Проникновение воздуха вместе с водой — здесь могут содержаться растворенные газы, которые не появляются в обычных условиях, но выделяются при нагревании и при контакте с металлическими поверхностями, за счет чего хладагент выходит в воздух;
При ремонте — АКБ действительно может проветриться после последнего ремонта.Если не выпускать воздух, аккумулятор в месте ремонта может быть холодным;
Нарушение технологии монтажа системы отопления — воздух в системе отопления может появиться еще на этапе монтажных работ. И если установщики не соблюдали уклоны и не установили клапаны, выпускающие воздух из системы из аккумуляторов, то проблема становится постоянной;
Трещины или случайные трещины в элементах системы — через них снаружи засасывается воздух.

Воздушная пробка в системе отопления не всегда является признаком того, что установщики сделали свою работу плохо. Если аккумуляторы постоянно проветривают, это может указывать на проблемы с водой — нужно ее проанализировать и установить систему очистки воды. Чаще всего перегорают алюминиевые батареи, при этом биметаллические радиаторы при этом практически не страдают.

Есть еще одна причина попадания воздуха в радиаторы — через пластиковые трубы. Некоторые из их видов оснащены кислородным барьером далеко не самого высокого качества.

На что влияет воздух?

На тепловизионном изображении особенно четко видно, насколько сильно наличие воздушных пробок влияет на температуру аккумулятора.

Наличие воздуха в батареях отопления препятствует их нормальному функционированию. В месте скопления воздушных пробок образуется холодный регион. В результате снижается эффективность работы, в помещениях становится заметно прохладнее. Если не выпускать воздух, то отопление не сможет работать в полную силу.

При запуске циркуляционного насоса от аккумуляторов и труб слышно легкое бульканье — это прямой признак того, что ваша система отопления воздушная. Насос не может вызвать скопление воздуха, что заставляет его циркулировать по месту, вызывая шум. И давление поднимать бесполезно, так как нужно либо спустить воду, либо попробовать долить воду в систему — иногда это действительно помогает.

Иногда воздушные пробки образуются непосредственно в трубопроводах систем отопления. Вследствие этого теплоноситель не может пробиться к аккумуляторам, так как ему мешает воздух.От него нужно как-то избавляться, иначе котел может выйти из строя — он просто перегреется из-за отсутствия нормальной циркуляции.

Как вывести воздушную пробку из системы отопления

Медицинские специалисты говорят, что болезни можно лечить, но даже лучше предотвратить их возникновение. То же касается отопления и воздушных пробок. Давайте разберемся, как избавиться от уже возникших пробок, а также поговорим о том, как избежать их появления в будущем.

Предотвращение скопления воздуха

Избежать появления воздуха в системе отопления можно на самом начальном этапе ее запуска. Для этого необходимо правильно залить охлаждающей жидкостью трубы и батареи. В открытых системах это делается следующим образом:

Открываем все клапаны, чтобы обеспечить беспрепятственное движение теплоносителя;
Оставьте сливной клапан закрытым;
Начинаем аккуратно заливать систему водой.

Обратите внимание, что давление было не очень большим.

При заполнении отопления закрытого типа стравливаем воздух следующим образом:

Подключаем напорный насос, который позволяет качать стабильное давление в отоплении;
Закрываем краны на радиаторы;
Ждем наполнения системы.

При кажущейся простоте кран Маевского является чрезвычайно эффективным инструментом, который отлично справляется с поставленной задачей.

Теперь нужно залить аккумуляторы водой и избавиться от воздуха кранами Маевского.Последовательно обходим все нагреватели, плавно открываем вентили, впускаем теплоноситель, удаляем воздушные массы с помощью вышеуказанных кранов, а затем закрываем вентили. В трубах должно поддерживаться давление в одну атмосферу, чтобы удобнее проводить операцию вдвоем. На завершающем этапе работы включить обогрев, дождаться достижения желаемой температуры, а затем повторить процедуру с батареями.

Хорошие радиаторы, например, стальные или биметаллические, помогут предотвратить появление воздуха в отоплении — в них вероятность возникновения воздушных пробок сведена практически к нулю.При проведении монтажных работ необходимо обращать внимание на герметичность, тщательно и полностью затягивая все соединительные детали. Также рекомендуется в обязательном порядке установить автоматические или ручные дефлекторы.

Один из дефлекторов устанавливается в самой высокой точке, так как воздух в батареях и трубах имеет тенденцию скапливаться в верхних частях систем отопления.

Что делать при пробках

Наша задача — правильно удалить воздух из системы отопления.Если в доме или в квартире с индивидуальным отоплением устанавливаются привычные многим радиаторы из чугуна, то дело осложняется тем, что у них может не быть средств для устранения воздушных пробок. Спустить воздух из чугунного аккумулятора можно несколькими способами:

Путем осторожного откручивания пробок газовым ключом;
Путем удаления охлаждающей жидкости и установки клапанов, которые позволяют воздуху выходить в любое время;
Использование высокого давления воды — позволяет пробить воздушную пробку.

Первый способ самый сложный. Во-первых, заглушку можно закрасить многими слоями краски — ее нужно как-то оторвать. А во-вторых, вилка может полностью заржаветь о корпус аккумулятора — в этом случае следует использовать какую-то жидкость, позволяющую ослабить хватку ржавчины.

Известная жидкость WD-40, хорошо проникающая в самые глубокие слои ржавчины, поможет открутить заржавевшую пробку.

Когда вы собираетесь стравить воздух из чугунной батареи, не забудьте поставить ведро, таз или любую другую емкость, в которую будет сливаться вода, под пробкой.Кстати, именно вода говорит о том, что воздушная пробка уже вышла. После этого откручиваем пробку обратно.

Следующим способом является установка автоматического или ручного дефлектора в чугунную батарею. Место для его установки — та же заглушка. Нарезаем в нем резьбу и монтируем форточку. Теперь, как только в системе отопления возникнет скопление воздуха, воспользуйтесь вытяжкой и ваша проблема будет решена.

Если нет крана Маевского, можно выгнать воздух с помощью мощного напора воды.Подключите отопление к водопроводу, откройте кран с водой и подождите, пока давление не устранит воздушную пробку. Этот способ хорошо подходит для старых систем отопления, где никто толком не задумывался над проблемой проветривания.

Снятие шлюза спусковыми устройствами

Автоматические или ручные дефлекторы (краны Маевского) помогут стравить воздух из батареи отопления, а заодно и из труб. Сегодня их монтируют на все радиаторы отопления, так как воздушность может проявиться где угодно, даже при соблюдении всех норм и правил проведения монтажных работ. Отвод воздуха для радиаторов стоит недорого, и преимуществ от него много — он позволит в любой момент отогнать образовавшуюся воздушную пробку.

Для того, чтобы спустить воздух из аккумуляторной батареи краном Маевского, необходимо определить место возникновения воздушной пробки. Это делается на ощупь, нужно только после запуска котла пощупать нагреватели. Там, где есть холодные участки, возникают пробки, которые мешают работе отопления — именно их нужно убрать с помощью крана Маевского.

После определения местоположения пробки необходимо повернуть вентиль и добиться выхода обнаруженного там скопившегося воздуха. Не забудьте подставить ведро или таз, чтобы не заливал полы. Сигналом о том, что вся воздушная пробка благополучно вышла, является струйка воды, вытекающая из-под клапана. Пока вода бурлит, значит, воздушные массы еще выходят. Аналогичную процедуру проводим и с другими батареями, где обнаружены пробки.

Самый простой способ — установить автоматические дефлекторы на радиаторах. Их основные преимущества:

Самостоятельная работа, не требующая вмешательства человека;
Компактный дизайн — интерьер не испортят;
Надежность — в исправном состоянии не подведут.

Автоматические вентиляционные отверстия позволяют выдувать даже минимальное количество воздуха. То есть не допускают его накопления. Но скопившиеся воздушные массы не только затрудняют работу обогрева, но и приводят к образованию коррозии.

Теперь вы знаете, как удалить воздух из радиаторов — проще всего это сделать с помощью автоматических дефлекторов.Если в вашей системе их еще нет, ничто не мешает установить их в летнее время года, когда отопление будет отключено. Если нет возможности установить вентиляционные отверстия на аккумуляторах, их можно установить рядом, прямо на трубу, вырезав небольшой участок и установив там резьбовой узел с клапаном.

Видео

Воздушные пробки в радиаторах отопления мешают эффективной работе системы. Аккумулятор не нагревается полностью, и семья замерзает в квартире, потому что пробка не дает воде нормально растекаться по радиатору.Вызовите мастера из ЖЭК, он снимет пробку. Но зачастую мастерам, жителям многоэтажек приходится долго ждать, и владельцы частных домов решают эту проблему сами. Если вы умеете стравливать воздух из аккумулятора, то легко справитесь с этим самостоятельно.

Выпустить воздух из аккумулятора — что нужно подготовить

Перед завершением процедуры подготовьте все необходимое:

. Продается в строительном магазине.Он должен соответствовать размеру батареи. Вы можете изучить свой набор инструментов. Возьмите небольшой подходящий гаечный ключ, гаечный ключ или другой инструмент из набора. Для удаления воздуха из современных радиаторов отопления подойдет обычная отвертка;
большой широкий таз или ведро. Вы нальете воду в емкость;
тряпок. Разложите их на полу возле радиатора, чтобы не затопить соседей, мало ли что будет.

Перед удалением воздуха осторожно постучите по радиатору молотком. Если где-то слышен слишком громкий звук — здесь пробка.

Выпуск воздуха из АКБ краном Маевского

Кран Маевского расположен на батарее вверху. Некоторые модели имеют пластиковую ручку; никаких инструментов не требуется, чтобы открыть кран. Перед тем, как спустить воздух в радиатор краном Маевского, не перекрывайте весь стояк системы отопления и не дожидайтесь остывания теплоносителя. Эта работа бесполезна и снижает эффективность борьбы с пробкой, так как давление в системе упадет.

Процедура:

подставить тазик под кран для сбора теплоносителя;
положить ветошь на вентиляционное отверстие.Жидкость впитывается в тряпки и начинает плавно стекать;
аккуратно открутите кран гаечным ключом или пластиковой ручкой. Услышьте свист или шипение, выходит воздух;
подождите, пока не потечет равномерная струя воды. Это говорит о том, что вы прорвали воздушный шлюз. Это займет от 5 до 7 минут. Специалисты рекомендуют слить до двух ведер воды;
закройте вентиль.

Удалить воздух из аккумулятора с помощью автоматического вентиляционного отверстия

Это устройство работает в автономном режиме и устанавливается на аккумулятор горизонтально или вертикально.Удаление воздушных пробок происходит без вашего участия. На дефлекторе установлен специальный поплавок. Он плотно закрывает кран, если в системе достаточно воды. Как только воздух скапливается, поплавок опускается, отверстие открывается и выходит газ. Но у устройства есть недостаток. Он очень чувствителен к качеству воды. Если в охлаждающей жидкости есть примеси, механизм выходит из строя. Поэтому используйте фильтры и периодически меняйте уплотнительное кольцо. Также регулярно очищайте клапан, иначе вода вытечет из аккумулятора.Если вы ухаживаете за устройством, вам не придется самостоятельно разбираться с пробками.

Удалить воздух из старого аккумулятора с помощью заглушки

Старые чугунные батареи обычно имеют заглушки, если вы не обменяли их на краны Маевского. Предстоящая работа сложная, втулки фиксируются паклей и краской. Для начала нужно отключить систему отопления. Для работы приготовьте разводной или газовый ключ. Далее ваши действия следующие:

постелить на пол тряпки;
подставить ведро под кран;
медленно и осторожно откручиваем вилку ключом.Если не получится, нанесите на резьбу специальную смазку или немного растворителя;
после выхода воздуха и слива воды обмотайте резьбу заглушки льняной или ФУМ-лентой и закрутите. Это исключит возможное протекание воды.

Выпуск воздуха из аккумулятора в частном доме

В системе отопления частного дома воздух отводится через расширительный бак. Он расположен в самой высокой точке нагрева. Слив воду, подождите немного и закройте кран на баке.Пробка вылезет сама, потому что температура повысится. Если нет положительного результата, доведите воду в контуре до кипения и воздух обязательно выйдет.

Своевременное удаление воздушных пробок из аккумуляторов повышает эффективность системы отопления. После правильных действий ваша квартира станет заметно теплее. Работа несложная, но если возникнут трудности, вызовите специалистов.

Система отопления требует постоянного контроля.Часто в нем возникают воздушные пробки, которые нарушают его работу и могут вызвать аварийную ситуацию. Чтобы этого избежать, нужно знать, как выдуть воздух из батарей. Благодаря этому можно улучшить качество обогрева помещения и устранить часто возникающие в таких случаях неприятные звуки.

Показать все

Причины проветривания

Хотя система отопления герметична, в ней часто скапливается воздух. Особенно часто эта проблема наблюдается в многоквартирных домах и частных домах в первые дни отопительного сезона. Основные причины, вызывающие это, следующие:

В некоторых случаях проветривание связано с составом воды. Чтобы устранить проблему, необходимо установить специальный фильтр. В частных домах часто используются пластиковые трубы. , таким образом, внешний вид воздушной пробки может указывать использование низкого качества барьерных клапанов во время установки.

Признаки и опасность скопления воздуха

Некоторые утверждают, что проветривать батарею в квартире или частном доме перед началом отопительного сезона не обязательно, но это мнение ошибочно.Если сделать тепловую фотографию радиатора, в котором присутствуют пузырьки воздуха, можно увидеть, что их скопления имеют низкую температуру. Они холодные на ощупь.

Поэтому при проветривании системы эффективность нагрева заметно падает. Даже когда температура на улице не опускается ниже -3 ° C, в помещении будет прохладно. В частном доме при работе отопительного котла низкая теплоотдача также связана с наличием воздуха в радиаторах отопления или трубах.

При попытке запустить отопительную систему хозяин дома слышит бульканье и бульканье в батареях, что свидетельствует о необходимости осуществить спуск воздушных масс.В некоторых случаях звуки резче и напоминают стук по металлу деревянной палкой. Это необходимо срочно исправить, так как котел может выйти из строя. Если признаков нет, но радиаторы все равно нагреваются неравномерно, можно простучать их в разных местах металлическим предметом. В области скопления воздушных масс звук более звонкий и высокий.

При большом количестве воздуха насос, который помогает заполнить систему отопления водой, просто не может протолкнуть его в трубы.В этом случае появляется более резкий и громкий стук. Это часто приводит к выходу из строя не только насоса, но и котла, так как последний перегревается из-за отсутствия нормальной циркуляции теплоносителя.

Постучите по батарее — чтобы выпустить воздух и слить воду.

Кроме того, металл батарей и трубок при продолжительном контакте с воздухом начинает истончаться, появляются участки коррозии, которые постепенно выводят прибор из строя. Также стоит учесть, что постоянный и неравномерный нагрев материала вредит системе и провоцирует аварийные ситуации.Именно поэтому рекомендуется удалять воздух из радиаторов отопления при появлении первых признаков пробок.

Способы решения проблемы

Сегодня существует несколько способов, которые помогают удалить воздух из радиатора. В квартирах и частных домах этот процесс может отличаться. Как правило, это связано с принципом работы системы в доме, а в многоквартирных домах централизованное теплоснабжение функционирует одинаково.

Для работы понадобится специальный разводной ключ.Если радиатор нового поколения (биметаллический или алюминиевый), то подойдет обычная отвертка. Стоит держать рядом достаточное количество тряпок, а также широкий таз, так как протечка воды неизбежна. После этого можно начинать опускать воздушную пробку одним из популярных способов.

Кран Маевского

В квартирах часто используют кран Маевского. Это своего рода клапан игольчатого типа, расположенный на верхней части аккумулятора. Доступны модели с пластиковой ручкой и без нее.В первом случае инструменты не нужны. При работе с краном нет необходимости перекрывать весь стояк и ждать, пока охлаждающая жидкость остынет. Это снизит рабочее давление. Для стравливания воздуха необходимо произвести следующие манипуляции:

Далее закрыть кран. Если манипуляция проводилась в квартире, система самостоятельно заполняется теплоносителем. В частном доме необходимо заново заливать его при включении насоса вручную.

Автоматический воздухоотводчик

Такая система называется поплавковой, она полностью автоматическая и не требует вмешательства человека. Воздухозаборник устанавливается на радиаторе в горизонтальном или вертикальном положении, реагирует на количество теплоносителя и при скоплении воздушных масс выпускает их. Когда количество воды уменьшается, она опускается, и автоматически открывается клапан, освобождающий пробку. Это очень удобно и исключает различные аварийные ситуации.

№ 86.КАК ВЫПУСТИТЬ ВОЗДУХ ИЗ ОТОПИТЕЛЬНОГО РАДИАТОРА?

Однако у устройства есть недостаток — он очень чувствителен к химическому составу теплоносителя и при наличии большого количества вредных примесей быстро выходит из строя. Избежать этого помогут специальные фильтры для воды и регулярная замена уплотнительного кольца.

Автоматический воздухоотводчик считается идеальным для частного дома, так как не требует перезапуска системы и слива большого количества воды. При правильном использовании может прослужить долго.

Крышка аккумулятора

Предыдущие способы актуальны при условии, что в квартире или доме установлены современные радиаторы. Однако во многих зданиях исправно работают чугунные батареи. Правильно выпустить из них воздух проблематично из-за отсутствия крана Маевского. Вместо этого на радиаторах закрепляются специальные заглушки, закрепляемые краской и паклей. Для стравливания воздуха необходимо выполнить следующие действия:

Осторожно, но плотно завинтить пробку.Рекомендуется дополнительно обмотать резьбу специальной лентой, которая поможет избежать утечки охлаждающей жидкости. Только после ремонта разрешается повторно открывать кран, подающий воду в систему. Этот метод редко применяется в домашних условиях и требует определенных навыков. В случае их отсутствия лучше обратиться к специалисту.

В частном доме

Во многих домах установлен Маевский, поэтому при проветривании системы можно использовать тот же метод, что и в многоквартирном доме. Однако обычно таких устройств нет, из-за чего единственным выходом будет опускание через расширительный бачок.

Такой прибор — незаменимый элемент любой системы отопления в доме. Он может быть открытым и закрытым. Первый вариант проще в эксплуатации, и проветривание системы обычно означает понижение уровня воды в баке. Чтобы устранить проблему, достаточно залить недостающее количество жидкости.

Если система отопления имеет закрытый бак, единственное решение — спустить воздух через радиаторы. Перед этим рекомендуется попытаться полностью заполнить систему, чтобы на выходе из бака из регулирующей трубы вылилось не менее 10 литров воды.

После этого необходимо перезагрузить систему. Если проблема не исчезнет, рекомендуется удалить воздушные массы из аккумулятора, следуя общим рекомендациям. Стоит отметить, что в системах отопления старого образца воздух в радиаторах может появиться при интенсивной работе отопительного котла.

Особенно часто это наблюдается при установке твердотопливных моделей без встроенного термостата. Вода сильно нагревается, начинает закипать и выливаться через контрольную трубу расширительного бачка.В результате он становится пустым и при наличии зазоров, нарушающих герметичность, начинается поступление воздушных масс в систему. Затем можно выпустить воздух любым из перечисленных методов, но перед этим необходимо устранить дыры или трещины. В противном случае спуск придется повторять регулярно.

Как удалить воздух из системы охлаждения Audi 80. [@ 2015]

Способы профилактики

Чтобы не стравливать постоянно воздух из радиаторов, необходимо правильно выполнять все действия при запуске системы отопления.Система открытого типа предусматривает самостоятельное заполнение труб теплоносителем. Для этого откройте все вентили, обеспечив беспрепятственное движение воды.

Давление не должно быть слишком большим. Рекомендуется обратить внимание на сливной кран, который необходимо закрывать при заливке радиаторов. Если система отопления закрыта, алгоритм немного другой. Первый шаг — закрыть все клапаны, кроме того, что запускается вода. Далее подключаем насос, обеспечивающий стабильное давление в трубах.Следующим шагом будет заполнение системы охлаждающей жидкостью. Только после этого следует удалить воздух из радиаторов с помощью крана Маевского.

Воздух в батарее — обычная проблема в домах и квартирах. мешает нормальному отоплению помещения. При выполнении рекомендаций специалистов с этим сможет справиться обычный человек без профессиональных навыков.

Если в вашей квартире или частном доме с системой водяного отопления стала падать температура, а котел работает нормально, необходимо проверить систему на наличие воздушных пробок и устранить их.Чтобы дома всегда было тепло, важно знать, как спустить воздух из радиатора отопления.

В этой статье мы разберем способы устранения воздушных пробок от аккумулятора, а также рассмотрим, как правильно спустить воздух из системы отопления.

Что такое воздушные пробки и как понять, что в аккумуляторе воздух?

Воздух может попасть в систему отопления при ремонтных работах, из-за малейшей течи в стыках, а также может остаться при первоначальном заполнении системы теплоносителем.Захваченный воздух скапливается в местах перегиба трубопроводов, а также в радиаторах отопления, образуя пробки, мешающие нормальной циркуляции теплоносителя.

Посторонний шум, бульканье, неравномерный нагрев аккумулятора указывают на то, что в систему попал воздух и его необходимо удалить.

Способы устранения воздушных пробок

Для предотвращения проветривания индивидуальной системы отопления используются автоматические дефлекторы, которые устанавливаются в местах возможного скопления воздуха. Конструктивно автоматический воздухоотводчик состоит из корпуса, в котором установлен поплавок, шарнирно соединенный с игольчатым клапаном.Попавший в систему отопления воздух скапливается в корпусе воздухоотводчика, поплавок опускается и открывает игольчатый клапан, через который воздух выходит.

В крупных индивидуальных системах отопления рекомендуется использовать воздухоотделители. Проходя через них, пузырьки воздуха в охлаждающей жидкости отделяются и стекают через вентиляционное отверстие.

На современных радиаторах отопления установлены краны Маевского — это ручной игольчатый клапан, позволяющий вручную удалить воздух из аккумулятора. Например, с помощью крана Маевского легко спустить воздух из радиатора отопления Рифар.

Если кран Маевского не установлен, то для стравливания воздуха необходимо открутить верхнюю заглушку на торце аккумулятора. Делать это нужно аккуратно и не откручивать пробку полностью, часто достаточно ослабить и повернуть 2-3 витка резьбы.

Если у вас установлены старые чугунные радиаторы и вы живете в квартире с центральным отоплением, лучшим решением будет обратиться в организацию, обслуживающую ваш дом.

Как удалить воздух из радиатора отопления Rifar?

Все радиаторы Rifar оснащены кранами Маевского, что позволяет быстро и быстро удалить воздух из аккумулятора.Для этого с помощью отвертки с плоским жалом или специального ключа слегка поверните кран против часовой стрелки.

Воздух начинает шипеть. Как только струйка воды потечет без пузырьков воздуха, кран необходимо закрыть. Таким образом, вы избавитесь от воздушной пробки в радиаторе за минуту. Через несколько часов процедуру можно повторить, чтобы полностью удалить воздух из аккумулятора.

Как вы понимаете, вопрос, как спустить воздух из радиатора отопления Рифар, решается очень просто при наличии установленного крана Маевского.

Как удалить воздух из нового радиатора?

Во всех современных системах отопления предусмотрена установка отводов перед батареями на входе и выходе, что позволяет производить замену батареи без полного слива теплоносителя из системы. После установки нового радиатора необходимо открыть запорные краны на трубопроводах, чтобы аккумулятор медленно заполнялся охлаждающей жидкостью. Также необходимо открыть кран Маевского. Таким образом можно выпустить воздух из нового радиатора отопления.

Как избавиться от скопления воздуха в системе отопления?

После проведения ремонта, связанного со сливом теплоносителя, и при первоначальном заполнении системы теплоснабжения необходимо выполнить одно важное правило. Заполнение системы происходит медленно, это поможет избежать воздушных пробок в самых высоких местах трубопроводов и в радиаторах. Но все же в радиаторах останется немного воздуха. Как удалить воздух из системы отопления? Работа выполняется в 5 этапов:

прогреть охлаждающую жидкость до максимально возможной температуры;
выключить циркуляционный насос;
подождите 20-30 минут, чтобы весь воздух собрался в батареях;
попеременно через кран Маевского спустить воздух из радиаторов;
через несколько часов повторите процедуру удаления воздушных пробок.

Во избежание самопроизвольного проветривания отопительной системы необходимо следить за герметичностью стыков. Воздух может засасываться через малейшие утечки, что постепенно приведет к образованию новых воздушных пробок.

Теперь вы знаете, как правильно удалить воздух из системы отопления, и всегда можете сделать эту работу самостоятельно.

Сегодня часто возникают непредвиденные ситуации, которые заставляют заниматься необычными делами, и поэтому люди, не являющиеся специалистами в этой области, все чаще задаются вопросом, как правильно слить воду из батареи отопления.

Подробнее о том, как осуществляется процесс, читайте в статье.

Разрядите аккумулятор как следует

В случае недостаточного нагрева аккумулятора зимой, при замене или при разрыве труб из-за скачка температуры возникает необходимость слить аккумулятор из аккумулятора. Практически все время мне приходится делать это самому.

Как разрядить аккумулятор? Просто необходимо учитывать некоторые аспекты процесса и следовать рекомендациям специалистов.

В первую очередь следует понимать, что в многоквартирном доме сливают воду из участка сети, а в частных — осушают всю систему.

Слив воды в квартире

Слив воды в квартире должен осуществляться следующим образом:

перекрыть распределительный вентиль, выходящий из стояка;
в зависимости от вида армирования выполнять определенные действия.

Если есть кран Маевского, необходимо открутить ключ пластиковой ручкой или использовать шлицевую отвертку.

Сливной кран имеет боковое отверстие, обращенное к стене. Его необходимо накрыть, иначе грязная вода из аккумуляторной системы может затопить стену.

После этого нужно немного открутить винт — пока из отверстия не потечет вода.

Зачем это делается? Так что часть воздуха, смешанная с охлаждающей жидкостью в процессе, выходит наружу. Когда жиклер станет устойчивым, необходимо подтянуть вентиль системы.

Для проверки правильности вышеуказанных действий желательно убедиться, что ранее холодная часть аккумулятора нагрелась.Если этого не произошло, то снова слейте воду.

При наличии обычного крана к задвижке необходимо присоединить длинный шланг, которого должно хватить перед канализацией.

Затем нужно полностью открыть вентиль аккумулятора, чтобы внутри был сильный поток.

При увеличении скорости воды воздух уходит быстрее, но лучше учитывается давление сети и мощность воздушной пробки.

Необходимо контролировать процесс слива до тех пор, пока холодные участки аккумулятора не начнут нагреваться.Обычно это довольно долго.

При отсутствии арматуры желательно обратиться за помощью к специалистам, особенно если вы сливаете воду из системы чугунных советских аккумуляторов.

Если в квартире установлен чугунный радиатор, то необходимо открутить гайку и после затяжки проследить, чтобы прокладка не протекала.

Слив воды в частном доме

В современных секционных агрегатах необходимо медленно откручивать верхнюю крышку на 1-2 оборота.

Слить воду в доме следующим образом:

отключить котел от электросети;
перекрыть кран, через который вода поступает в бойлер;
выполните указанные выше действия в зависимости от типа армирования.

Обязательно слить воду со всех устройств, к которым она подключена. Не стоит забывать и о гидравлических замках — это изогнутые участки водосточных труб под разного рода сантехнику.

Вода может оставаться в фильтрах для очистки системы, в различных бытовых приборах (стиральных и посудомоечных машинах), в том числе в электронагревателях.

Следовательно, для процесса выгрузки необходимо обеспечить к ним свободный доступ. Температура должна быть около + 5 ° C.

Как правило, процесс слива воды из аккумуляторов в квартире и частном доме не представляет особой сложности.

Процедуру можно провести самостоятельно, но при отсутствии крана Маевского все же стоит обратиться к специалистам, иначе может закончиться заливка водой соседей, выход из дома надолго без отопления и подачи иска.

Защита системы от замерзания

Существуют различные варианты систем аварийного отопления домов.Они основаны на том, что если хозяев дома надолго нет, то система отопления контролируется электронным способом.

Это датчик, который устанавливается в помещении и считывает температуру, и приемник, который напрямую связывается с котлом. Важным условием такой автоматизации является необходимость постоянного доступа в Интернет.

Другой вариант защиты от замерзания — использование антифриза.

Однако, если система состоит из цинковых труб, то эту жидкость нельзя использовать в технологическом процессе.

Антифриз, взаимодействуя с цинком, теряет свои свойства. Кроме того, он имеет меньшую теплоемкость, чем у воды; следовательно, требуется установка более мощного радиатора и циркуляционного насоса.

Для предотвращения замерзания остаточной воды рекомендуется использовать в системе смесители с керамическими элементами и краны с резиновыми уплотнениями.

Кроме того, лучше использовать трубы из полиэтилена низкого давления (HDPE). У них более высокие эксплуатационные характеристики, а при замерзании воды в трубе полная герметичность сохраняется.При этом никаких повреждений самой трубы не наблюдается.

Несколько слов о безопасности внешнего водопровода. Правильно подобранная глубина промерзания почвы — важное условие прокладки водопровода.

Нужный уклон труб способствует беспрепятственному обратному току воды.

Если трубы выходят наружу, то необходим нагревательный кабель, который позволяет поддерживать необходимую температуру в системе и защищает трубы от образования конденсата.

Нужно включить на -5 ° С и отрегулировать нагрев. Если на улице температура опустилась ниже заданной, и вы не успели ее включить, придется подождать, пока образовавшийся лед растает.

Правильная защита отопления от замерзания и правильный уход за ним поспособствуют тому, что система прослужит вам долгие годы.

Тем не менее, следует сказать, что весь процесс сантехнических работ требует времени и внимания и необходим, чтобы не возникло аварийных ситуаций.

Поэтому, если у вас остались вопросы, как правильно слить воду из батареи отопления, то лучше обратиться к специалистам.

home »Водоснабжение» Почему сливают батареи. Как спустить воздух из радиатора отопления: правильно снимать воздушные пробки

Прокачка вашей отопительной системы — как вы это делаете?

Ваши радиаторы издают пузырение или не выделяют много тепла? Тогда у вас может быть пузырьков воздуха в системе центрального отопления.Но не волнуйтесь; Как правило, проблему можно решить самостоятельно, удалив воздух из системы отопления. Ниже мы объясним, как это сделать.

Воздух в вашем центральном отоплении

Пузырьки воздуха в системе центрального отопления — это нормально. Их можно создать, если вы наполните радиатор водой и в нем останется немного воздуха. Хотя пузыри не причиняют вреда, рекомендуется их удалить. В противном случае вы рискуете окислить в системе отопления .Правильное удаление воздуха из системы центрального отопления также поможет сэкономить энергию!

Что вам нужно?

ключ радиатора или отвертка
емкость (для сбора небольшого количества воды)
большое полотенце

Чем вы занимаетесь?

Установите все радиаторы на максимальное значение. Пусть поработают хоть пятнадцать минут .
Выключите центральное отопление. Он больше не будет качать воду или воздух. Подождите на не менее 10 минут , чтобы все радиаторы остыли.
Подойдите к ближайшему к котлу радиатору. Закройте кран радиатора и поместите емкость под сливной кран. Держите под рукой большое полотенце.
Поместите отвертку или ключ для радиатора на спускной кран и поворачивайте против часовой стрелки, пока не будет выходить вода вместо воздуха. Никогда не открывайте кран полностью! Существует большой риск, что вы не сможете закрыть его снова.
Снова закройте спускной кран.
Повторите вышеуказанные шаги для каждого радиатора.Работайте с нижнего этажа на верхний .
Вы удалили воздух из всех радиаторов? Теперь вы можете снова включить котел.
Убедитесь, что давление воды в котле составляет от 1,5 до 2 бар. . Если это не так, пополняйте бойлер, пока давление не восстановится.

В исключительных случаях пузырьки воздуха в радиаторе могут быть вызваны утечкой, проблемами с трубами или поломкой расширительного бачка. В таком случае рекомендуется обратиться к профессиональному установщику.

Дилер Vasco, у которого вы купили радиатор, сможет помочь вам найти местного специалиста!

Как удалить воздух из систем отопления плинтуса

«Мне очень понравился Polar Vortex, поэтому я не собираюсь выполнять плановое обслуживание, чтобы моя система обогрева работала», — сказал никто никогда.

Отопление — это не шутка. Холодная зимняя ночь может быть в лучшем случае неприятной, и вместо того, чтобы мучиться с одеялами и теплым чаем (если у вас есть газовая плита), выполните надлежащее техническое обслуживание, чтобы а) поддерживать систему отопления в рабочем состоянии и б) сэкономить деньги на коммунальных услугах. законопроект.

Первый шаг к поддержанию работоспособности вашей системы отопления — это знать, какой тип системы у вас есть, и, скорее всего, это один из обычных подозреваемых.

Насколько тепло в вашем доме?

Home Pro Совет : Если вас вообще беспокоит обслуживание вашей домашней системы отопления, лучше всего обратиться к специалисту по отоплению или HVAC. Они смогут помочь вам узнать больше о вашей системе и выполнить текущее обслуживание.

Если у вас есть гарантия для дома, запишитесь на прием через в вашу гарантийную компанию .

Если вы разбираетесь в DIY, продолжайте!

Самая популярная система отопления: печи или котлы

Запланируйте техническое обслуживание HVAC на осень.

Чаще всего в подвале вы найдете печь или котел. Не будем утомлять вас деталями, но печи нагревают воздух и проталкивают его в любимые уголки вашего дома. Котлы нагревают воду (отсюда «кипятят») и распределяют пар через радиаторы или горячую воду по трубам в плинтусах или панелях теплого пола.

Если вам не повезло в этом отделе, у вас может быть паровой котел в этом подвале, и этот нежелательный вариант работает при более высокой температуре, чем водогрейные котлы, и менее эффективен.

Как сделать вашу печь или котел счастливыми

Очистите вентиляционные отверстия.

Печи и котлы требуют обслуживания раз в два года, иначе они станут немного капризными, что означает меньше тепла, более высокие счета за коммунальные услуги и, возможно, холодные пальцы ног.Вместо того, чтобы надевать вторую пару носков, завершите эти быстрые проверки (или наймите специалиста по отоплению ), чтобы ваша печь или котел доставляли желаемое тепло в нужное время.

Очистите области вокруг вентиляционных отверстий, водонагревателей плинтуса и радиаторов, чтобы предотвратить возгорание и поддерживать поток воздуха.
Проверьте воздуховоды и трубы отопления, чтобы убедиться, что они должным образом герметизированы для максимального потока воздуха.
Проверьте все газовые, масляные и электрические соединения, включая давление газа, сгорание горелки, теплообмен и напряжение двигателя.Проблемы с любой из этих областей могут привести к проблемам с безопасностью, потере эффективности и увеличению счетов. ( Рассмотрите возможность найма специалиста по отоплению для этого шага.)
Смажьте движущиеся части, чтобы они не вызывали трение, которое сократит срок службы системы и увеличит количество потребляемой электроэнергии.
Убедитесь, что слив конденсата в центральном кондиционере, печи или тепловом насосе чистый, так как засоренный слив может привести к повреждению воды и повышению уровня влажности в помещении.

Второе место: Системы с принудительной подачей воздуха

Когда вы слышите «центральная вентиляция», вы на самом деле можете слышать «системы принудительной вентиляции». Эти системы втягивают воздух снаружи, пропускают его через фильтр для удаления аллергенов, а затем проталкивают через воздуховоды. Летом здесь прохладный воздух. Зимой вы получаете теплый воздух.

Быстрые исправления и ежегодное обслуживание

В целом, системы с принудительной подачей воздуха не требуют особого обслуживания и эффективно отдают тепло.Они даже предлагают современные возможности, такие как новые высокоэффективные гофрированные фильтры, которые обладают электростатическим зарядом, чтобы улавливать мельчайшие частицы, в том числе те, которые несут бактерии. Сохраняйте тепло, безопасность и здоровье с этой системой, отметив несколько быстрых пунктов:

Узнавайте, когда нужно менять воздушные фильтры, и делайте это по графику. Некоторые фильтры с принудительной подачей воздуха требуют чистки / замены каждые три месяца. (Приложение для управления цифровым домом vipHomeLink может помочь в этой области, отправив вам персональные напоминания о проверке и очистке ваших фильтров.)
Убедитесь, что вокруг системы нет мусора с зазором не менее двух футов.
Очищайте змеевики конденсатора не реже одного раза в год, чтобы повысить энергоэффективность и снизить потребление.
Ежегодно очищайте вентиляционные отверстия и регистры для хорошей циркуляции.

Ежегодно очищайте свои регистры!

На третьем месте: Плинтусы с подогревом

Электро — буги-вуги-вуги! Электрический подогрев плинтуса — это блоки, прикрепленные к плинтусу, которые втягивают холодный воздух снизу и выталкивают горячий воздух вверх.В этом нет ничего особенного, хотя они дороги, неэффективны и обогревают только части вашего дома.

Плинтусы обогревают только теплые участки вашего дома.

Не ходите по солнцу? Вот почему. Взаимодействие с другими людьми

Эти быстрые советы помогут вам максимально использовать ваш выбор плинтуса, который требует особого ухода за домом, чтобы оставаться безопасным и эффективным:

Регулярно очищайте нагревательные змеевики, чтобы продлить срок службы нагревателя и поддерживать его эффективность.
Удалите пыль, скапливающуюся на обогревателе, так как это будет препятствовать равномерному распределению тепла.
Остерегайтесь ковриков и штор. Коврики не пропускают воздух в обогреватель, поэтому убедитесь, что обогреватель примерно на три четверти дюйма выше ковра. Шторы должны останавливаться на расстоянии не менее четырех дюймов от обогревателя. Также убедитесь, что ничто не блокирует поток воздуха к вашему обогревателю.
ОПАСНОСТЬ : Для семей с маленькими детьми и домашними животными купите обогреватель плинтуса, который не опрокидывается или, по крайней мере, имеет автоматический выключатель.

Последний (и последний): паровой луч

Будьте осторожны при проверке радиаторов.

Если у вас есть одна труба, ведущая к чугунному радиатору, и вы слышите пронзительный свист, то, вероятно, у вас система парового лучистого отопления. (Вы также, вероятно, живете в доме, построенном в 19 веке, который не подвергался ремонту или модернизации. Очень модно, но не так безопасно, как должно быть.) Паровые агрегаты используют бойлер для нагрева воды и создания тепла пара, которое перемещается. через трубы к радиатору.Когда пар охлаждается, он снова конденсируется в воду и возвращается в котел, чтобы возобновить процесс.

Техническое обслуживание с высокими требованиями

Ставьте шторы выше радиатора.

Проверка вашей системы всегда важна, независимо от того, какой тип системы отопления установлен в вашем доме. Однако это крайне необходимо для паровых систем, которые представляют собой старые системы водяного отопления и требуют большего количества ТСХ, чем более новые устройства. Вот некоторые обязательные работы по техническому обслуживанию, которые нужно добавить в свой список:

Тот свисток, который мы упоминали? Это может означать, что ваша система нуждается в обслуживании .
Удалить воздух из обогревателя плинтуса. Удаление воздуха из радиаторов горячей воды позволяет горячей воде свободно перемещаться по трубам. Это легче сказать, чем сделать, поскольку для удаления воздуха из радиаторов используется ключ, который вставляется в выпускные клапаны на конце радиатора. Вставьте ключ, откройте клапан и поворачивайте, пока не начнет капать вода, которая также выпускает захваченный воздух.
Очистите вентиляционные отверстия радиатора, чтобы убедиться, что они работают правильно. Эти вентиляционные отверстия расположены посередине сбоку каждого радиатора.
Проверьте радиаторы и трубы на наличие трещин или утечек. Небольшая капля может привести к большой проблеме, если ее оставить без присмотра. Осмотрите трубы вокруг котла на наличие аналогичных проблем. ВНИМАНИЕ : Никогда не прикасайтесь к трубам с горячей водой.

Паровые радиаторные системы обычно требуют дополнительного обслуживания парового котла, включая слив, подачу и общее обслуживание профессионалом. Рассмотрите возможность модернизации, когда это финансово возможно, до более безопасной, более эффективной и экологически чистой системы.

Сохраняйте безопасность и тепло этой зимой

Оставайтесь в тепле, не забывая о домашнем уходе.

Обслуживание вашей системы отопления может быть трудным, но с vipHomeLink этого не должно быть. Наше приложение для управления домом напоминает участникам о необходимости менять фильтры, чистить вентиляционные отверстия в радиаторах и следить за тем, чтобы в помещении не было мусора. В том случае, если ваша система отопления не работает, vipHomelink хранит всю важную информацию о вашем доме, включая номер модели и информацию о системе отопления, так что вы будете готовы к работе с профессионалом в области HVAC.

Обязательно оставайтесь в безопасности и согрейтесь этой зимой с советами по уходу за домом от vipHomeLink. Не участник? Попробуйте наше приложение для управления домом, воспользовавшись безопасной 90-дневной пробной версией!

Раскрытие информации рекламодателя:

Любые предложения, которые появляются на сайте vipHomeLink, в нашем контенте, vipTIP или других рекомендациях, предназначены для удобства и выгоды наших пользователей. vipHomeLink может получать компенсацию за любые покупки, сделанные нашими пользователями.Эта компенсация выплачивается продавцом и не влияет на предлагаемые цены. Такой порядок компенсации может повлиять на то, какие предложения появляются и какие продавцы представлены на нашем сайте. Если вы решите использовать или приобретать услуги у третьих лиц, вы подлежите проверке вашей информации третьими сторонами и их условиям и политике конфиденциальности. vipHomeLink не подтверждает, не гарантирует и не гарантирует продукты или услуги, доступные через предложения vipHomeLink (или любые другие сторонние продукты или услуги, рекламируемые на нашем сайте или связанные с ним), независимо от того, спонсируются они или нет.

Запуск системы отопления в многоквартирном доме. Как правильно запустить отопление в многоквартирном доме

Как устроено отопление жилого дома? Повышение тарифов подталкивает к переходу на автономное отопление квартиры; но отказ от центрального отопления в многоквартирном доме, помимо массы бюрократических препятствий, означает еще и ряд технических проблем. Чтобы понять способы их решения, необходимо представить схему подключения теплоносителя.
Устройство системы отопления
Элеватор
Система отопления жилых домов начинается с входной арматуры, отсекающей дом от трассы. Именно по их ближайшему к наружной стене фланцу проходит разделение зон ответственности жильцов и теплотехников.
Подключение горячей воды на подающем и обратном трубопроводах. Реализация может быть разной: каждый конвейер может иметь одну или две врезки; во втором случае, фланец с стопорными шайбами установлен между летком, что создает разность давлений, чтобы обеспечить непрерывную циркуляцию.Это необходимо для того, чтобы горячая вода в стояках горячей воды была горячей круглосуточно, а полотенцесушители, подаваемые от горячего теплоснабжения, оставались горячими.
Полезно: зимой при температуре подачи ниже 90С ГВС в этом случае подключают между входами подачи, выше — на обратку. Летом режим циркуляции системы горячего водоснабжения — от подачи к возврату.
Фактически, обеспечение отопления многоэтажного дома. В нем более горячая вода из водопровода из-за более высокого давления подается через форсунку в колпак и через всасывание втягивает часть воды из возвратной трубы в повторяющийся цикл циркуляции по отопительному контуру. Именно диаметр сопла регулирует отопление в многоквартирном доме — он определяет реальную разницу внутри системы отопления и температуры смеси, а значит, и отопительных приборов.
Домовая арматура позволяет отключать отопительный контур.Зимой они открыты, летом перекрываются.
За ними монтируются сливы , — вентиль для слива или перепуска системы. В некоторых случаях система отопления жилого дома подключается через вентиль к системе холодного водоснабжения — исключительно для того, чтобы радиаторы можно было наполнить холодной водой на лето.
Наполнение и стояки
Слово «розлив» у профессионалов означает как направление циркуляции воды, так и толстую трубу, по которой вода течет к стоякам.
Типовое отопление 5-ти этажного дома выполнено с заливкой днища. По внешнему контуру дома в подвале прокладываются подающая и обратная трубы. Каждая пара подступенков представляет собой перемычку между ними. Стойки соединяются наверху — в квартире верхнего этажа или на чердаке.
Пара нюансов:
Перемычки, вынесенные на чердак, — чистое зло. Обеспечить идеальную теплоизоляцию чердака и поддерживать в нем постоянную положительную температуру практически невозможно.Любое прекращение нагрева означает, что через полчаса в перемычках вместо воды остается лед.
Воздухозаборник установлен в верхней части переборки. В типовых домах советской постройки это самая простая и предельно безотказная конструкция — кран Маевского.
Нижнее заполнение связано с проблемным запуском циркуляции после каждого слива: перемычки сдуваются, и для нормальной работы всех стояков необходимо удалить воздух из каждой перемычки.Попасть во все квартиры слесарям, мягко говоря, проблематично.
Два варианта реализации нижней заливки. В первом случае простаивает один из парных стояков; во втором на обоих монтируются нагревательные приборы.
Устройство отопления в девятиэтажном доме советской постройки часто несколько иное: заправку выносят на чердак. Там же монтируется расширительный бак с воздушным клапаном; там же — одна из пары вентилей, отсекающих каждый стояк.
После остановки и сброса отопления проблемы с разморозкой возникают крайне редко:
Когда наполнение уложено с правильным уклоном и вентиляционное отверстие открыто, ВСЯ вода из наполнителя и верхней части стояков сливается за считанные секунды.
Несмотря на теплоизоляцию, потери при розливе достаточно велики, чтобы утеплить чердак даже при минимальной теплоизоляции помещения.
Наконец, наполнитель — это труба диаметром не менее 40-50 миллиметров с высокой тепловой инерцией, которая даже при отсутствии циркуляции воды не замерзнет за пять минут.
Верхняя начинка имеет ряд других особенностей:
Температура радиаторов линейно снижается от этажа к этажу, что обычно компенсируется их большими размерами. Понятно, что уже остывший теплоноситель попадает в отопительные приборы внизу; поэтому обогрев первого этажа обычно осуществляется максимальным количеством секций радиаторов или общей площадью конвекторов.
Дополнительно: температура в подвале обычно ниже, чем в квартирах.Потери перекрытия на крайних этажах обычно намного выше.
Запуск отопления очень простой: система заполняется; оба клапана дома открыты; затем на короткое время открывается вентиляционное отверстие расширительного бачка — и ВСЕ стояки участвуют в циркуляции.
Разгрузка отдельного стояка, напротив, более сложна и связана с большим смещением. Вам нужно сначала найти и отключить нужный стояк на чердаке, затем найти и перекрыть вторую задвижку в подвале, и только потом открутить заглушку или открыть форточку.
Приборы отопительные
В домах советской постройки типично два типа отопительных приборов:
… Огромная масса и теплопередача 140-160 Вт на секцию, не очень эстетичный вид и постоянные протечки паронитовых прокладок между секциями сделали их в последнее время непопулярными в городских квартирах.
В 80-90 годы центральное отопление в многоквартирном доме часто монтировалось Стальные конвекторы … Обогреватель представляет собой змеевик или несколько витков цельной трубы DN20 (3/4 дюйма) с поперечными пластинами, прижатыми для увеличения тепла передача.
В те же 90-е годы массово меняли на радиаторы из-за очень оптимистичной теплоотдачи, рассчитанной строителями: из-за отсутствия финансирования температурный режим редко соблюдался, а в квартирах было очень холодно.
В настоящее время отопление жилых домов с центральным отоплением обычно осуществляется биметаллическими радиаторами, которые представляют собой сердечник с каналами для движения воды из коррозионно-стойкой стали и алюминиевый кожух с развитыми ребрами.Цена секции довольно высокая — 500-700 рублей; однако этот тип нагревателя сочетает в себе исключительную механическую прочность с отличным теплоотводом (до 200 Вт на секцию).
При установке отопительных приборов своими руками следует учитывать один важный момент: если перед радиатором ставится какая-либо дроссельная арматура (дроссельная заслонка, вентиль, термостатическая головка), то перед ними обязательно должна присутствовать перемычка, ближе к стояку.
С чем связана эта инструкция? При том, что при отсутствии перемычки ваш дроссель будет регулировать проходимость не вашего радиатора, а всего стояка.Ваши соседи будут счастливы …
Температурный режим
Существует ряд ограничений и правил, касающихся температуры в помещении.
СНиП содержит следующие температурные нормы: жилые комнаты — 20С, угловые комнаты — 22С, кухня — 18С, ванная и совмещенный туалет — 25С. На них лучше остановиться, даже если вы планируете перейти на автономное отопление.
Ни в одной из коммуникаций внутри жилого дома температура не должна превышать 95 градусов.Для дошкольных образовательных учреждений показатель еще ниже — 37 градусов. Именно поэтому батареи такого кошмарного размера можно увидеть в детских садах.
Однако: в теплотрассе при этом может быть 140С на подаче.
Как обрезать отопление
Как отключить отопление в многоквартирном доме?
Документы
Остановимся лишь частично на документальной части. Проблема очень болезненная; разрешение на отключение от ЦО выдается организациями крайне неохотно, и зачастую его приходится отбирать через суд.Вполне возможно, что в вашем случае гораздо полезнее будет не иметь техническую статью, а проконсультироваться с юристом, хорошо разбирающимся в Жилищном кодексе.
Основные шаги следующие:
Уточняем, есть ли техническая возможность отключить. Именно на этом этапе впереди большая часть трений: ни ЖКХ, ни поставщики тепла не любят терять плательщиков.
Подготовка технических условий на автономное отопление.Вам необходимо рассчитать примерный расход газа (в случае, если вы будете отапливаться им) и показать, что вы способны обеспечить безопасный температурный режим в квартире для строительных конструкций.
Подписан акт пожарной безопасности.
Если вы планируете установить на фасаде здания котел с закрытой горелкой и отводом продуктов сгорания, вам потребуется разрешение, подписанное Санитарно-эпидемиологическим надзором.
Для завершения проекта нанимается лицензированный установщик.Вам понадобится полный пакет документов — от инструкции к котлу до копии лицензии установщика.
После завершения монтажа приглашается представитель газовой службы для подключения котла и его первого запуска.
Последний этап: вы ставите котел на постоянное обслуживание и уведомляете поставщика газа о переходе на индивидуальное отопление.
Техническая сторона
Отказ от отопления в многоквартирном доме связан с тем, что нужно демонтировать все отопительные приборы без нарушения работы системы отопления.Как это сделано?
В домах с нижним заполнением следует отдельно проанализировать два случая:
Если вы живете на верхнем этаже, вы получаете согласие соседей на нижнем этаже и перемещаете перемычку между парными стояками в их квартиру. Таким образом, вы полностью изолируете себя от CO. Конечно, вам придется заплатить за сварку, установку дефлектора и косметический ремонт потолка от соседей.
На среднем этаже демонтируются только отопительные приборы, причем с сваркой и отсечкой соединений.В стояк врезается перемычка того же диаметра, что и остальная часть трубы. Затем стояк тщательно утепляется по всей его длине.
Обращаем ваше внимание: отказ от центрального отопления не лишает вас обязанности предоставлять коммунальным службам доступ к стояку, проходящему через вашу квартиру, по запросу.
Если вы живете на верхнем этаже дома с нижним заполнением, а под вами нежилое помещение — все просто.На фото стояки уже обрезаны. Осталось поставить перемычку с дефлектором.
Заключение
Подробнее о том, как устроены системы отопления жилых домов, смотрите в прикрепленном к статье видео. Теплые зимы!
Уважаемые коллеги!
На улице холодно, а жители домов хотят тепла и уюта в собственных квартирах и на работе. Особенно их волнует самое ценное — здоровье своих детей.Поэтому все больше и больше возникает вопросов о сроках запуска систем отопления социальных объектов и жилых домов.
Памятка — напоминание о том, как правильно запустить внутреннее системное отопление, чтобы у потребителей было тепло, чтобы в тепловых сетях не образовывались порывы, на источниках тепла был стабильный режим работы, и все возникающие проблемы были обнаружены и решены в кратчайшие сроки. .
Обычно процедура пуска тепловых сетей осуществляется после выхода приказа, постановления или приказа местной администрации о начале отопительного сезона.Согласно нормативным документам, отопительный период должен начинаться на следующий день после дня окончания 5-дневного периода, в течение которого среднесуточная температура наружного воздуха держится ниже 8 градусов Цельсия, но при ухудшении погоды эти меры могут быть выполняется заранее.
Итак, в какой последовательности запускается водонагревательная сеть?
Начало отопительного сезона, заполнение системы отопления
Порядок включения тепла на конкретном или другом объекте в начале отопительного сезона выглядит так: теплоснабжающая организация начинает подачу теплоносителя, внутренние системы отопления объектов заполняются до давления в обратный трубопровод тепловых сетей, циркуляция в тепловых сетях регулируется за счет примесей элеваторных узлов, и, наконец, теплоноситель подается в систему внутреннего отопления.
Лучше заводить отопление на объекте бригадой из двух-трех человек. Предварительные мероприятия по запуску отопления начинаются на тепловом пункте (ИТП) с проверки наличия давления в тепловых сетях — он должен обеспечивать затопление внутренней системы отопления (например, для 2-х этажного дома — не менее 1,5 атм, для 5-ти этажного дома — 2, 5атм, 9-ти этажного — 4атм).
Дальнейшее описание действий будет осуществляться в соответствии со схемой элеваторного агрегата (ЕС), представленной ниже:
Где запорная арматура:
1, 2 — на подающем и обратном трубопроводах со стороны тепловых сетей
3, 4 — на подающем и обратном трубопроводах от системы внутреннего отопления
Далее в любой схеме подключения, предварительно уведомив об этом сотрудника теплового контроля, необходимо заполнить внутреннюю систему.Для этого при достаточном давлении в сети необходимо последовательно открывать вентили 2 и 4.
Наполнение системы именно через обратку производится во избежание разрушения радиаторов высоким давлением в подаче. Клапаны следует открывать плавно, постепенно, без резких движений. В этом случае нужно смотреть на манометр, чтобы не было слишком резкого падения давления. При этом после открытия вентилей нужно открыть форточки в верхних точках системы отопления.После появления в них воды и выхода воздуха форточки закрываются, система считается заполненной «под давлением возвратной сетевой воды».
Более подробно запуск системы, с различными схемами подключения, будет рассмотрен ниже.
Зависимая электрическая схема
При зависимой схеме подключения к теплогенератору давление во внешних сетях уже позволит обеспечить перепад во внутренней системе отопления и ее пуск.
Для начала необходимо обеспечить циркуляцию теплоносителя тепловой сети через примесь ЭУ; для этого последовательно открывается клапан №2, а затем клапан №1.
После установления циркуляции теплоносителя по элеваторному агрегату необходимо открыть задвижку №4, а затем №3. Открытие задвижек должно производиться плавно, постепенно, без резких движений.
После налаживания циркуляции необходимо проверить работу стояков отопления.А именно наличие циркуляции воды. Если циркуляции нет, то необходимо выпустить воздух из верхних точек системы внутреннего отопления (на верхних этажах здания). Опытным путем установлено, что проблемы с вентиляцией воздуха возникают в однотрубных системах, где есть перемычки (замыкающие секции) на стояках к радиаторам. В этом случае в радиаторах верхних этажей воздух как бы «заперт» из-за этих самых перемычек, и придется немного повозиться, чтобы оттуда вывести его.
Затем необходимо проверить показания манометров в точке нагрева — они должны соответствовать режимным.
После первого запуска выпуск воздуха из воздухосборников необходимо периодически (примерно каждый день) повторять, пока он не будет полностью удален.
Зависимая электрическая схема с откачивающими насосами
Зависимый контур с откачивающими насосами отличается от просто зависимого контура наличием насосного оборудования на ЦТП, что дает возможность обеспечить необходимый перепад давления в сети при включении.Без работы насосного оборудования перепад в системе либо отсутствует, либо не позволяет работать системе внутреннего обогрева объектов (в исключительных случаях гидравлический режим «инвертированный» — когда давление в обратной магистрали трубопровод превышает давление в подающем).
При указанной схеме подключения независимое включение системы невозможно из-за отсутствия перепада.
В этих случаях запуск осуществляется централизованно: по телефону или по звонку работника теплового контроля, к назначенному времени на ЦТП организуется сбор ответственных представителей.Одновременно на ЦТП есть мастер по ЦТП и тепловым сетям теплоснабжающей организации.
Обеспечение циркуляции через элеваторные узлы жилых домов при отсутствии запросов жителей на запуск отопления необходимо для создания условий для запуска отопления в социальных объектах: детских садах, школах, больницах и др. В связи с данными обстоятельствами закрытие клапаны на узлах не допускаются, так как наличие циркуляции — одно из условий нормальной работы насосов, а соответственно и социальных объектов.
Зависимая электрическая схема
Самостоятельная схема подключения потребителей характеризуется наличием не только насосного оборудования на ЦТП, но и теплообменников () отопления, которые циркулируют во вторичном (между ТЭЦ и объектами потребителей) отопительном контуре независимо от наличия теплоносителя в первичном (между теплогенератором и ТПЦ) контуре. Без работы насосного оборудования в ЦТП дифференциал во вторичном контуре отсутствует.
В этом плане обеспечение циркуляции во вторичном контуре и пуск систем отопления в зданиях во многом очень похож на описанный ранее процесс пуска, когда потребители подключаются по зависимой схеме с дренажными насосами:
Пуск осуществляется централизованно: по телефону или по звонку сотрудника тепловой инспекции, к назначенному времени на ЦТП организуется сбор ответственных представителей.Одновременно на ЦТП есть мастер по ЦТП и тепловым сетям теплоснабжающей организации.
В процессе сбора, расчетное время открытия запорной арматуры, № 2 и № 1 в лифтовых блоках, которые необходимы для запуска насосного оборудования и установления циркуляции через примеси EI, оговариваются. Далее представителям потребителей необходимо провести эти мероприятия по открытию задвижек, после чего они информируют сотрудника тепловой инспекции, который, в свою очередь, после сбора информации от всех потребителей, согласовывает запуск насосного оборудования в эксплуатацию и достижение проектных параметров.
Вместе с тем, обеспечение циркуляции через элеваторные узлы жилых домов при отсутствии заявок жителей на запуск отопления необходимо для создания условий для запуска отопления в социальных объектах: детских садах, школах, больницах и др. В этих обстоятельствах закрытие задвижек на элеваторных агрегатах не допускается, так как наличие циркуляции является одним из условий нормальной работы насосов и, соответственно, социальных объектов.
Запуск системы внутреннего отопления в работу.
Описание этих действий уже было выполнено в разделе «Схема зависимых подключений», однако мы считаем необходимым напомнить процедуру еще раз, чтобы избежать скачков давления в сетях, опорожнения и проветривания внутренних систем отопления.
При принятии такого решения о спуске необходимо в первую очередь известить сотрудника теплового контроля о планируемых мероприятиях, и только после его согласия приступить к их выполнению.
После установления циркуляции теплоносителя по элеваторному агрегату и принятия решения о запуске системы отопления необходимо открыть вентиль №4, а затем №3. Открытие клапанов должно производиться плавно, постепенно. , без резких движений.
После налаживания циркуляции необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, то необходимо выпустить воздух из верхних точек системы внутреннего отопления (на верхних этажах здания).
Особо хочу обратить ваше внимание на недопустимость удаления воздуха из системы путем установки системы «на пролив» — длительного открытия сливных устройств на подающем трубопроводе и слива теплоносителя. При выполнении данных действий многократно увеличивается расход подпиточной воды, происходит снижение давления в системе, что может привести к проветриванию подключенных к системе построек или отключению насосного оборудования и прекращению циркуляции в системе.
После установления циркуляции в системе отопления необходимо проверить показания манометров в точке нагрева, а также обеспечить периодический (примерно один раз в сутки) контроль наличия воздуха в системе, который необходимо повторять. пока он полностью не будет удален.
Заключение.
Строгое выполнение этих мероприятий позволит запустить городскую систему, а также обеспечит высокую эффективность и бесперебойную работу системы теплоснабжения в суровые зимние периоды.
Главная »Интересные статьи» Об отоплении »Порядок и ошибки запуска отопления многоэтажного дома. Порядок запуска отопления многоэтажного дома.
Пуск отопление многоэтажного дома часто связано с неприятностями, возникающими из-за незнания правил.
Чтобы начать нагрев, необходимо соблюдать определенный порядок и последовательность.
Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного обогрева верхних этажей многоэтажного дома, а также целых стояков и квартир.
Такие проблемы образуются из-за быстрого запуска системы отопления. При быстром заполнении трубопроводов многоэтажного дома в системе отопления многоэтажного дома образуются воздушные пробки, которые не дают прогреваться стоякам и целым квартирам.
Летом после гидравлического испытания трубопровода система отопления остается неподвижной, давление падает. Чтобы система не заглатывала воздух и не накапливала воздушные пробки при запуске, необходимо соблюдать определенные правила запуск системы отопления многоэтажного дома. Как правильно залить воду в систему отопления многоквартирного дома, а именно:
1. Плавно подайте охлаждающую жидкость в систему. Включите насосы подпитки в ЦТП на минимальной скорости, чтобы теплоноситель заполнял систему не резко, быстро скачком, а медленно и постепенно.
2. Заполнение системы должно производиться через обратную линию любой системы малоэтажного и многоэтажного дома, то есть снизу вверх.При такой заливке вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, тем самым вытесняя шлюз из системы.
3. После плавного пуска необходимо выполнить выпуск оставшегося воздуха из системы отопления — от воздухозаборников, расположенных на самых высоких точках многоэтажного дома на чердаке.
4. На воздухосборнике сливной кран приоткрывается, ожидая прекращения характерного свистка воздуха.
5. После того, как воздух перестанет выходить из сливного крана, необходимо слить воду из системы отопления, , чтобы выпустить оставшийся воздух. Слейте небольшое количество воды, пока пузырьки не перестанут выходить. Воду следует слить в ведро или любую другую емкость, чтобы не затопить верхние этажи.
6. В домах, где нет чердака, например, в пятиэтажках, воздух выпускается самостоятельно через краны Маевского на верхнем этаже дома.Открывая отверткой кран Маевского, спускается воздух, и сразу же начинает нагреваться радиатор.
Основные ошибки при запуске системы.
1. Ошибка №1 — быстрый запуск системы через линию подачи.
2. Ошибка №2 — отвод воды, теплоносителя из системы в подвал. Абсолютно бессмысленное дело, так как воздух поднимается вверх, а с нижних точек опускать нет смысла, все равно не получится.
3. Ошибка № 3 — выброс воздуха и воды из аккумулятора в каждой квартире многоэтажного дома. Если система запускается правильно, эта процедура исчезает сама собой.
После монтажа радиаторной системы и котельной нужно потратить на запуск системы отопления и ввод в эксплуатацию … Задача — прогреть все радиаторы.
Порядок действий перед запуском системы отопления
Делаем следующее.
Откройте вентиль расширительного бачка.
Открыть краны, перекрывающие подачу и отвод теплоносителя от котла.
Важно! Перечисленные краны всегда должны быть открыты; после запуска системы лучше всего полностью снять с них маховички и убрать их «на видном месте».
На предохранительном блоке вообще не должно быть кранов.
Откройте краны на всех радиаторах. И закройте краны Маевского.
Если система отопления с коллекторами, то откройте краны и на коллекторах (на подаче и обратке, а не на подаче и опорожнении системы).
Если есть автоматические вентиляционные отверстия, проверьте, открыты ли они: на них есть черная заглушка, ее нужно открутить, чтобы воздух мог выходить.
Заправка системы отопления теплоносителем
Для запуска системы отопления нужно залить в систему теплоноситель. Заливаем. Подсоединив шланг от водопровода к соответствующему крану (либо на котле, либо на коллекторе). При этом следим за показаниями манометра: нужно выйти на рабочее значение (1.5 атм).
При заливке охлаждающей жидкости из системы интенсивно выходит воздух, что слышно невооруженным ухом 🙂
Настройка системы отопления
После заполнения системы нужно пройти все радиаторы и спустить воздух через краны Маевского: открыть кран Маевского, сначала выходит воздух, потом кран «плещется» воздухом и водой … когда только вода идет потекло, потом залил радиатор водой, закрываем кран Маевского. И так для всех радиаторов.
Скорее всего, после манипуляций с радиаторами давление упадет, поэтому перезаряжаем систему до рабочего давления. Если есть второй этаж, таким же образом стравливаем воздух из его радиаторов. И — запитываем систему до рабочего давления.
Спускаем воздух из циркуляционного насоса. У помпы есть винт, его нужно немного открутить отверткой с широким шлицем. Сначала, как из радиаторов, выйдет воздух, а потом тонкая струйка воды. Затем затяните винт.Проверить давление, при необходимости долить теплоноситель.
Запускаем насос.
Важно! Прежде чем двигаться дальше, послушайте, работает ли насос. Бывает, что не работает из-за закисшего ротора. Отключаем насос и фиксируем, для чего необходимо: 1) откручиваем винт в центре мотора насоса; 2) внутри, на торце ротора, есть прорезь, вставляем в нее отвертку и проверяем ротор; 3) вкрутите винт на место. Давайте снова включим насос, теперь он должен работать.
За 10-15 минут. Причем через 1 … 2 минуты работы снова откручиваем винт на помпе, если есть вода, все в порядке. Когда насос будет включен, вы услышите, что воздух снова выходит из вентиляционных отверстий, это тоже нормально. И давление упадет, и мы подадим систему на нужные нам 1,5 атм.
Пока насос работает, проходим все краны Маевского и проверяем наличие / отсутствие воздуха в радиаторах. И снова подаем в систему необходимое давление.
Теперь мы верим (пока только верим), что система полностью заполнена охлаждающей жидкостью (но мы не сильно заблуждаемся, воздух может выходить из системы до 3 недель и даже до месяца, особенно если есть вода -пол с подогревом; воздух из теплых полов сам будет выходить через форточки на коллекторах).
Запуск системы отопления
Теперь все готово к запуску системы отопления. Включаем котел (насос должен быть включен!) Прогреть до 40 градусов.
Наша задача — пойти и проверить, какие радиаторы нагревают, а какие нет. Понятно, что система прогревается не мгновенно, придется потратить полчаса или около того. Если радиатор не нагревается, значит, в нем скапливается воздух; мы прокачиваем его описанным выше способом.
Наконец-то включаем котел на прогрев до 60-80 градусов. В этом режиме продержите систему отопления 3-4 часа, чтобы радиаторы прогрелись равномерно и обратка вернула теплые.
Почему котел не запускается?
Иногда бывает. А причины могут быть следующие.
Некоторые котлы имеют защиту, предотвращающую запуск котла при слишком низкой температуре.
Котел тоже может не запуститься, если он работал раньше и остановился из-за перегрева … но, наверное, это не наш случай, потому что здесь мы запускаем отопление впервые.
В общем, примите за правило: если котел не запускается, в первую очередь обращайтесь к паспорту котла, а не к гуглу.
Если радиатор не нагревается …
Если вода выходит из радиатора, но радиатор все равно не нагревается — в чем причина? При неаккуратном монтаже мусор может попасть внутрь труб и скапливаться в тонких местах, например, в клапанах. Придется его почистить. Закрываем оба клапана на холодном радиаторе. Откручиваем накидные гайки на клапанах. Аккуратно сливаем воду из радиатора.
Если давление в системе рабочее, то можно резко открыть вентиль на подающем патрубке, при этом нужно вывести мусор струей воды.Ставим радиатор на место, открываем оба клапана, снова травим воздух через кран Маевского … ну вроде все уже достаточно ясно. После таких манипуляций должно появиться два положительных результата:
1) прогреть все радиаторы;
2) у вас есть привычка работать аккуратно, не допуская попадания мусора в трубы.
Также: разница между подачей и отдачей для нормально работающей системы составляет 15-20 градусов. Не больше. Но это еще зависит от температуры.среды в период запуска. В холодное время года системе нужно будет, так сказать, «разогнаться». А разницу между подачей и обраткой имеет смысл наблюдать при установлении температуры в помещении.
Вот и все, ничего сложного. Если система отопления собрана правильно, то других проблем быть не должно, и система отопления должна запуститься без проблем .
пуск системы отопления
Самая простая климатическая сеть частного дома состоит из отопительного котла, радиаторов отопления и труб, соединяющих эти элементы в замкнутое кольцо, по которому циркулирует теплоноситель.Однако системы отопления многоэтажных домов устроены совершенно по-другому, что необходимо учитывать при ремонте или модернизации его составляющей, находящейся в квартире. В противном случае проблем с соседями и ЖЭК не избежать.
Схема обогрева с подачей теплоносителя
Распределительное устройство дома
Системы отопления в многоквартирном доме начинается с запорными клапанами, которые устанавливаются на патрубке, соединяющие трубопроводы в подвале с линиями отопления подачи и возврата (инструкции, воплощенные в СНиПе 41-01-2003).
Примечание!
Этот момент очень важен для работников ЖКХ и организации, поставляющей тепло.
Именно на этом клапане разграничены их полномочия: за безопасность и исправность внешних коммуникаций отвечает организация, оказывающая тепловые услуги, ЖЭК или кондоминиумы должны побеспокоиться о исправности внутренней.
На фото — элеваторный обогреватель
После запорным вентилем, различное оборудование находится, необходимо обеспечить циркуляцию теплоносителя и горячей воды через квартир, расположенных на всех этажах дома.Его перечень и описание приведены в таблице.
Деталь блока распределения Описание
Подключение горячей воды Сразу после крана, перекрывающего подачу теплоносителя, монтируются патрубки для подключения к трубам горячего водоснабжения. Врезок может быть одна или две (соответственно для однотрубной или двухтрубной схемы). В последнем случае форсунки соединяются между собой перемычкой, которая обеспечивает постоянное давление и циркуляцию воды в трубах горячего водоснабжения и полотенцесушителях, установленных в ванных комнатах.
Нагревательный элеватор Это основной элемент климатической сети, без которого не может существовать система отопления многоэтажного дома с централизованной подачей теплоносителя. Он состоит из сопла и раструба, которые создают повышенное давление. Благодаря ему жидкость достигает верха (на чердаке). Кроме того, здесь может присутствовать и всасывание, при котором теплоноситель поступает из возврата в повторяющийся цикл.
Задвижки Применяются для отключения отопительного контура квартир от общей системы трубопроводов.Зимой по понятным причинам они открыты, летом перекрыты.
Сливная арматура Устанавливается в нижних частях трубопровода и служит для отвода теплоносителя в летнее время или, при необходимости, для ремонта элементов тепловых сетей, находящихся в доме.
Подключение трубопроводов с запорными клапанами В нижней части системы отопления установлена труба, соединяющая систему отопления с трубопроводами подачи холодной воды… Заливать радиаторы отопления необходимо летом, чтобы не допустить образования очагов коррозии в батареях.
Наладка системы отопления многоквартирного дома осуществляется изменением диаметра патрубка элеватора отопления. Закрывая и открывая соответствующий вентиль, работник ЖКХ ускоряет или замедляет циркуляцию теплоносителя в системе отопления, тем самым изменяя температуру в радиаторах.
Трубопроводы подачи и возврата
Следующим важным элементом системы отопления многоквартирных домов являются стояки, подводящие воду к каждому этажу дома и отводящие остывший теплоноситель, протекающий через батареи, установленные в жилищах.
Есть две основные схемы:
Охлаждающая жидкость подается по одной трубе, а отводится по другой … Эти основные стояки, расположенные на разных концах дома, соединены между собой перемычками на каждом этаже, по которым жидкость течет, попадая во все батареи по пути.Так устроена система отопления старого 5-ти этажного жилого дома.
От этой схемы впоследствии отказались, так как она затрудняет полный слив теплоносителя. При проветривании труб или радиаторов в какой-либо квартире очень сложно удалить всю воду с горизонтальных участков трубопроводов.
Вода по вертикальной трубе подается на чердак, после чего идет вниз, стекая от батареи к батарее, начиная с верхнего этажа и заканчивая нижним.
Примечание!
Обе эти схемы водораспределения имеют один существенный недостаток — соединительную перемычку, расположенную на чердаке или техническом этаже.
Необходимо сбросить воздух через воздушный клапан, но это приводит к довольно значительным потерям тепла, что снижает эффективность климатической системы в целом.
Учитывая, что технические уровни многоквартирных домов (чердаки и подвалы) не отапливаются, существует опасность замерзания теплоносителя в случае выхода из строя системы отопления.
Во избежание этого предусмотрены следующие конструктивные особенности стояков отопления:
Уклон горизонтальных перемычек. При правильном соблюдении предусмотренного СНиП перепада высот трубопроводов, при спуске теплоносителя уходит вся жидкость в их трубах и полностью исключено образование льда, способного разорвать трубы и радиаторы.
Отопление технических полов. Хотя радиаторов отопления на чердаке и в подвале не предусмотрено, сами трубы, несмотря на покрывающую их стекловату или минеральное волокно, все же согревают воздух, поэтому теплоноситель не остынет сразу после аварийной остановки отопления.
Большая инерция. Верхний и нижний стояки представляют собой трубы довольно большого диаметра (более 50 мм). После прекращения подачи тепла их охлаждение происходит не сразу. Благодаря этому вода в них не успевает замерзнуть.
В целом, используемая сейчас схема с верхним разводом теплоносителя достаточно эффективна, хотя и имеет некоторые особенности эксплуатации:
Пуск отопительной системы в работу максимально прост.Достаточно открыть запорную арматуру, перекрывающую доступ воды, и воздушный клапан на чердаке. После заполнения труб водой последняя закрывается во избежание потери теплоносителя. На этом деятельность по запуску климатической сети заканчивается.
Напротив выключить подогрев и аварийный слив теплоносителя затруднительно. Вы должны сначала найти нужную трубу на верхнем этаже, закрыть там вентили, а затем открыть кран на нижней части стояка.
При вертикальном распределении распределение тепла неравномерное (хотя цены на тепловые услуги одинаковы).Дело в том, что в верхние квартиры попадает больше горячего теплоносителя, который лучше прогревает квартиру. Чтобы это компенсировать, в квартирах ниже необходимо установить радиаторы отопления с большим количеством секций.
Теплообменники квартир
Если вы не производили замену отопительных приборов в городской квартире своими руками, то она отапливается одним из двух приборов:
Аккумулятор чугунный. У него низкая теплоотдача, значительная инерция, огромный вес и совсем не эстетичный вид.С другой стороны, это устройство можно использовать с любым качеством теплоносителя. Чугун практически не вызывает коррозии и может прослужить более 50 лет при периодической очистке от внутренних отложений.
Стальная труба с пластинами теплообменника. Данный отопительный прибор был установлен в связи с экономией при строительстве домов и не выдерживает критики.
Сейчас биметаллические радиаторы отопления по праву считаются оптимальным вариантом для системы отопления с центральной подачей теплоносителя.
Эти устройства состоят из:
стальная рама, через которую протекает теплоноситель;
алюминиевый теплообменник, надетый на раму — он увеличивает теплоотдачу и придает батарее привлекательный внешний вид.
Предотвращают коррозию внутри (в отличие от полностью алюминиевых радиаторов отопления) и придают радиатору прочность, защищая его от гидравлических и пневматических ударов, что нередко для централизованных систем отопления.
Еще один положительный момент использования биметаллического устройства — большая мощность.Это позволяет использовать меньше секций.
Единственный недостаток — высокая цена … Описанные отопительные агрегаты являются одними из самых дорогих среди всего существующего отопительного оборудования.
Примечание!
Если на входных трубах ваших батарей есть регулирующие клапаны — краны, термостаты, дроссели и т. Д. — вы обязательно должны оборудовать байпас (перемычка между входом и выходом аккумулятора).
В противном случае термостат будет регулировать объем теплоносителя не только в вашем аккумуляторе, но и во всех квартирах, расположенных ниже, что вряд ли порадует соседей.
Особенности систем горячего водоснабжения
Организация, осуществляющая отопление многоквартирных домов, также отвечает за горячее водоснабжение потребителей.
Как и система климат-контроля, данная инженерная сеть имеет отличительные особенности:
Подогрев горячей воды и теплоносителя в отопительный период осуществляется централизованно. Чаще всего для подачи обеих жидкостей используются одни и те же линии. Для разделения потока используются запорные краны, расположенные в подвале.
Система горячего водоснабжения может иметь одну или две трубы. Последняя схема более предпочтительна, так как позволяет избежать перерасхода воды, который возникает в однотрубной системе при открытии крана (каждый потребитель ждет, пока остывшая вода сойдет и начнет течь горячая вода).
Часто радиаторы, устанавливаемые в ванной и используемые для сушки полотенец, подключаются к трубопроводу горячего водоснабжения. Это не очень удачная схема, так как полотенцесушитель летом остается горячим, из-за чего находиться в ванной неудобно.
Совет!
Решение этой проблемы простое.
При ремонте или замене отопительного оборудования в квартире необходимо установить запорную арматуру на приточном и выводном патрубках.
Не забудьте при этом установить байпас.
Из-за того, что горячая вода подается по трубам отопления, летом ее часто отключают. Это необходимо для проведения профилактических работ на основном оборудовании тепловых сетей.
Выход
Система отопления многоквартирных домов с централизованной подачей теплоносителя принципиально отличается от индивидуальных климатических сетей. Неквалифицированное вмешательство и модернизация могут не только ухудшить качество отопления в соседях, но и привести к полной закупорке трубопроводов.
Поэтому при выполнении любых работ необходимо строго соблюдать прописанные правила или пользоваться услугами квалифицированных специалистов. Подробнее об инженерных сетях многоэтажных домов вы можете узнать из видео, размещенного в этой статье.
Почему не сходит воздух из АКБ. Как прокачать аккумулятор

В этой статье я расскажу о том, как удалить воздух из системы отопления. Поскольку отопительный контур может иметь различную конфигурацию и отвечать за обогрев многоквартирного дома или частного дома, то нам с читателем придется познакомиться с несколькими решениями разной сложности.
Зачем это нужно
Многоквартирный дом
Начну издалека.
Чтобы батареи на всех этажах и во всех квартирах отапливались, они должны постоянно циркулировать в них.
Как правило, в многоквартирном доме эту роль играет обычная вода.
Перепад давления в теплотрассе (подающей и обратной) в штатном режиме не менее 2 кгс / см2. Однако горячая вода из водопровода попадает в отопительный контур не напрямую из теплотрассы, а после смешивания с водой из обратной.За приготовление смеси отвечает водоструйный элеватор — чугунный или стальной тройник с размещенной внутри форсункой.
Водоструйный лифт — это сердце системы отопления дома.
Рециркуляция части теплоносителя обеспечивает максимальную скорость ее движения в контуре и минимальный разброс температур между первым и последним нагревательными приборами по ходу движения воды.
Разница давлений между поступающей в аккумулятор и обратной смесью намного меньше, чем между нитками теплотрассы: она всего 0.2 кгс / см2, что соответствует давлению водяного столба в два метра. Воздух в системе отопления просто не даст циркулировать воде: такая маленькая капля не сможет сдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.
Для устранения воздушных пробок гидравлический напор в метрах должен превышать высоту контура (в многоквартирном доме — высоту стояков от розлива).
Автономная схема
В автономной системе отопления с принудительной циркуляцией теплоносителя картина иная.В большинстве случаев давление, создаваемое циркуляционным насосом, превышает высоту контура, и он вполне может работать, даже если в трубах есть воздух.
Схема отопления двухэтажного дома. Максимальный перепад высот около 4 метров.
Однако, когда пузырьки воздуха движутся в трубах и радиаторах, неизбежно возникает гидравлический шум. Владельцу вряд ли понравятся непрерывно исходящие от аккумулятора булькающие звуки.
Кроме того, воздух способствует коррозии стальных элементов контура — черных стальных труб, стальных панельных радиаторов и сердечников биметаллических батарей. При отсутствии кислорода контакт с водой не приводит к образованию ржавчины. .
Откуда берется воздух
Вот основные причины скопления воздуха:
Замена отопительных приборов в квартирах. Выполняется в основном летом, вне отопительного сезона. После опрессовки стояк просто заливается водой, а стекающий из него воздух благополучно оставляют при падении;
Пересмотр запорной арматуры на стояках. Связано с необходимостью полностью осушить отопительный контур;
Ревизия арматуры в элеваторном узле.И в этом случае контур отопления полностью сбрасывается;
Утечки воды через резьбовые соединения с нарушенной герметичностью, межсекционные соединения радиаторов, уплотнения клапанов, свищи в трубах и др. При закрытых и исправных клапанах в элеваторе они приводят к постепенному падению давления в контуре. Стоит открыть сливной бачок или кран Маевского на одном из верхних этажей — и возникший в верхней части контура вакуум будет засасывать воздух.
Сценарий 1: многоквартирный дом, розлив
Схема заливки снизу — наиболее типичное решение для домов современной постройки.Обратный и подающий трубопровод находятся в подвале. Подсоединенные к розливу стояки соединяются попарно (подача с возвратом) перемычкой на верхнем этаже или на чердаке.
Решение 1. Сбросьте запуск лифта
Удаление воздуха из системы отопления осуществляется работниками ЖКХ еще на этапе пуска схемы полного или частичного сброса.
Для этого в сброс передается:
Одна из задвижек дома открывается, вторая остается закрытой;
Перед закрытым вентилем на стороне отопительного контура открывается вентиль, подсоединенный к канализации.
Вывод большей части воздуха подтверждается равномерным, без пузырьков воздуха, потоком воды на выходе.
Решение 2: вентиляционные отверстия
В верхней точке каждой пары стояков (в пробке радиатора или на перемычке, ведущей к потолку) в нижних системах заполнения всегда монтируется вентиляционное отверстие. Это не обязательно кран Маевского, специально разработанный для стравливания воздуха: его с успехом можно заменить на шаровой кран, винтовой кран или водопроводный кран, установленный перед ним.
Сброс воздуха из стояка выглядит так:
Открыть кран (не более одного оборота). Вы должны услышать шипение выходящего воздуха;
Подставляйте под нее любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
Подождите, пока воздух не превратится в воду;
Закройте кран. Стояк должен прогреться 5-10 минут. Если этого не произошло, снова стравите воздух: возможно, начавшаяся циркуляция вытеснила новые пузырьки воздуха в верхнюю часть контура.
Несколько важных моментов:
Никогда не выкручивайте винт в кране Маевского полностью. При давлении 5-6 атмосфер и льющемся из отверстия кипятке, чтобы вкрутить его обратно, у вас нет шансов. Следствием необдуманных действий станет затопление вашей квартиры и квартир под вами горячей и грязной водой;
Не откручивайте сам дефлектор под давлением. Даже на пол-оборота: вы не знаете, в каком состоянии находится его резьба.При неисправности сливного клапана на отопление перед его ремонтом или заменой необходимо закрыть оба парных стояка и проследить, чтобы клапаны на них задерживали воду;
Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что у вас есть чем открыть вентиляционное отверстие. Современные краны Маевского можно открыть своими руками или с помощью отвертки, но в домах старой постройки может понадобиться специальный ключ;
Это легко сделать, взяв стальной стержень подходящего диаметра и сделав надрез на его конце.
Решение 3: Обход стояка Обход
Основная проблема дефлекторов нижнего розлива как раз в том, что они расположены в квартире на верхнем этаже. Что, если ее жильцов постоянно нет дома?
Вы можете попробовать соединить стояки из подвала.
Для этого:
Осмотрите стояки. После клапанов на них можно установить форточки или заглушки. В первом случае затрат не будет, во втором — нужно приобретать шаровой кран с резьбой «папа-мама» такого же размера, как и заглушки;
Перекрываем задвижки на обоих стояках;
Выкрутите заглушку на одном из них;
Отвернув на один-два оборота, дождитесь падения давления воды, ударяющейся по нити.Так вы убедитесь, что клапаны на стояках исправны.
Ввинчиваем шаровой кран вместо заглушки, предварительно намотав резьбу;
Полностью открыть установленный ресет;
Откройте вентиль на втором стояке. После того, как давление воды вытеснит весь воздух, закройте вентиль и откройте второй стояк.
Здесь есть тонкости:
Если все радиаторы расположены на подающем стояке, а обратный стояк простаивает (без нагревательных приборов) — на обратном трубопроводе поставить дефлектор.В этом случае гарантированно будет выходить весь воздух. Если на обоих парных стояках есть батареи, образовавшуюся воздушную пробку не всегда можно выбить;
Если вы не смогли перезапустить стояки в одном направлении, переставьте вентиляцию на второй стояк и перегоните воду на противоположную сторону;
Если на стояках установлены винтовые клапаны, следите за тем, чтобы вода не проходила через них в направлении, противоположном тому, которое указано стрелкой на кожухе.Попытка открыть клапан при давлении, прижатом к седлу клапана, чревата отрывом штока клапана. Чтобы устранить проблему, часто приходится перезагружать всю систему отопления дома.
Сценарий 2: многоквартирный дом, верхняя застройка
Что такое дом с верхним дном?
Вот его знаки:
Кормовая розетка находится на техническом чердаке, обратная — в подвале или под землей;
Каждый стояк представляет собой перемычку между ними и отключается в двух местах — нижнем и верхнем;
Заливка уложена с небольшим уклоном;
В верхней точке заправки корма находится расширительный бак с вентиляционным отверстием.Часто слив осуществляется через все этажи в подвал, в лифтовый блок или как можно ближе к нему.
Где расположены вентиляционные отверстия в системе нагрева верхнего наполнения?
Функцию дефлектора выполняет тот же дефлектор на расширительном бачке. Слив слива в подвал упрощает запуск отопления в начале сезона, но без него сложностью не отличается.
Решение 4: удаление воздуха из расширительного бачка
Инструкция по приведению системы верхнего наполнения в рабочее состояние:
Медленно (во избежание гидравлического удара) заполните систему отопления, открыв задвижку (между элеваторным блоком и контуром отопления) на подаче или возврате;
Когда система отопления заполнится, полностью откройте второй вентиль;
Через 5-10 минут откройте вентиль расширительного бачка и подождите, пока из него не потечет вода, а не воздух.
Сценарий 3: открытая система отопления для частного дома
Открытая система работает при давлении, соответствующем высоте водяного столба между нижней и верхней точками контура.
Заливка укладывается с постоянным уклоном, а в ее верхней точке монтируется открытый расширительный бачок.
Совмещает сразу несколько функций:
Собственно расширительный бачок, компенсирующий увеличение объема теплоносителя при нагреве;
Клапан предохранительный, сбрасывающий избыточное давление при закипании теплоносителя в теплообменнике котла;
Вентиляционное отверстие.Весь воздух вытесняется в верхнюю часть контура, в расширительный бак и далее в атмосферу.
Очевидно, что при такой схеме дополнительные форточки нужны примерно как рыба-зонтик. Однако их можно укомплектовать индивидуальными радиаторами отопления, устанавливаемыми над розливом: краны Маевского позволят удалить воздух из радиатора и заставят воду циркулировать через оба его коллектора.
Сценарий 4: закрытая система отопления для одноквартирного дома
В контуре принудительной циркуляции, работающей при избыточном давлении, обычно устанавливается автоматический воздухоотводчик.Он входит в группу безопасности котла и устанавливается на выходе из его теплообменника.
Некоторые котлы оснащены собственной группой безопасности, расположенной внутри корпуса.
На фото котел, в корпусе которого смонтирована группа безопасности и расширительный бак.
Все нагревательные устройства, расположенные над розливом, дополнительно оснащены собственными автоматическими форточками или кранами Маевского.
Воздухоотводчик необходим только при боковом или диагональном подключении радиатора.Двустороннее нижнее соединение позволяет использовать батарею с кондиционером. В верхний коллектор нагнетается воздух, по нижнему циркулирует вода, а секции прогреваются по всей высоте за счет теплопроводности металла.
Особый случай
В закрытых автономных системах наряду с дефлектором используется еще одно устройство — воздухоотделитель для отопления. Его функция заключается в удалении мелких пузырьков воздуха, которые насыщают охлаждающую жидкость и способствуют коррозии стальных труб, эрозии рабочего колеса циркуляционного насоса и теплообменника котла.
Удаление воздуха из воздушной камеры сепаратора осуществляет наш старый знакомый — автоматический воздухоотводчик.
За сбор пузырьков воздуха могут отвечать:
Так называемые PALL — кольца;
Сетка из нержавеющей стали или меди.
Цена на самые доступные сепараторы при диаметре подключаемого трубопровода 20 мм начинается примерно от 2000 рублей, а польза от них довольно сомнительная.На мой взгляд, в автономной системе отопления без этих приборов вполне можно обойтись.
Сепаратор Flamcovent для трубы диаметром 1 дюйм. Розничная цена — 5550 руб.
Заключение
Итак, мы успешно изучили причины возникновения воздушных пробок и способы удаления воздуха из системы отопления. Как обычно, дополнительную информацию читатель найдет на видео в этой статье. Жду ваших комментариев. Удачи, товарищи!
Воздух в системе отопления препятствует ее нормальному функционированию.Жители квартир и домов сталкиваются с этой проблемой, как правило, в начале отопительного сезона. Шум в трубах, холодные батареи, коррозия металлических элементов — это результат образования воздушных пробок. И это происходит даже при идеально спроектированной и правильно установленной системе отопления. Почему это происходит и почему необходимо своевременно удалять воздух из системы отопления — об этом и пойдет речь в этой статье.

Почему в системе отопления появляется воздух?
Многим нашим соотечественникам знакомо понятие «пробки».Об этом явлении вспоминают в начале отопительного сезона, когда в дома выделяется тепло, а в квартирах на верхних этажах часто батареи не нагреваются или нагреваются только в нижней части, а в верхней — нагреваются. абсолютно холодно. Откуда в трубопроводах воздух? Причин выхода в эфир может быть несколько:
проведение ремонтных работ (монтаж, демонтаж трубопровода), при которых неизбежно появление воздуха;
несоблюдение при монтаже величины и направления уклона трубопроводов;
низкий: уровень воды понижается, и образовавшиеся в результате этого пустоты заполняются воздухом;
при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
система отопления заполнена неправильно: после летнего простоя трубы следует наполнять водой не быстро, а медленно, с одновременным удалением воздуха из системы отопления;
плохо загерметизированные стыки труб, через которые протекает охлаждающая жидкость.Утечка в этих местах практически незаметна, так как горячая вода сразу испаряется. Именно через неплотные швы в систему засасывается воздух;
неисправность воздухозаборных устройств;
подключение воды «» к системе отопления, трубы которой при монтаже устанавливаются на разной высоте.
Методы удаления воздуха
Поскольку один или несколько из перечисленных факторов могут присутствовать во многих домах, обязательно возникает вопрос об удалении воздуха в системе отопления.Эту операцию можно выполнять разными способами. Все зависит от того, с какой циркуляцией теплоносителя мы имеем дело — естественной или принудительной.
Возможен отвод воздуха из системы отопления с естественной циркуляцией с помощью расширительного бака
В системах отопления с принудительной циркуляцией теплоносителя в наивысшей точке устанавливается воздухосборник, специально предназначенный для вентиляции. В этом случае подводящий патрубок прокладывается с подъемом по направлению движения теплоносителя, а поднимающиеся по стояку пузырьки воздуха удаляются через воздушные краны (они устанавливаются в самых высоких точках).Во всех случаях обратная труба должна быть проложена с уклоном в сторону слива воды для ускоренного опорожнения при необходимости ремонта.
Виды дефлекторов и места их установки
Воздухоотводчики бывают ручными и автоматическими. Ручные форточки или краны Маевского имеют небольшие размеры. Их обычно устанавливают на торце радиатора отопления. Отрегулируйте кран Маевского гаечным ключом, отверткой или даже вручную. Поскольку кран небольшой, производительность у него небольшая, поэтому он используется только для локального устранения скопления воздуха в системе отопления.
Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без вмешательства человека).
Второй тип дефлекторов — автоматические — работают без вмешательства человека. Устанавливаются как в вертикальном, так и в горизонтальном положении. Они обладают высокими характеристиками, но обладают достаточно высокой чувствительностью к загрязнениям в воде, поэтому монтируются вместе с фильтрами на подающих и обратных трубопроводах.
Автоматические дефлекторы устанавливаются в трубопроводе в разных точках.Затем отвод воздуха от каждой группы устройств осуществляется отдельно. Наиболее эффективной считается многоступенчатая система обезвоживания. При правильной установке и правильном монтаже труб (под нужным уклоном) будет просто и без проблем проветрить воздух через форточки. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с увеличением давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а перепады температур — о наличии воздуха в радиаторах отопления.
Определение места образования пробки и ее удаление
Как понять, что в радиаторе есть воздух? Посторонние звуки, такие как бульканье или утечка воды, обычно указывают на присутствие воздуха. Чтобы обеспечить полную циркуляцию охлаждающей жидкости, необходимо удалить этот воздух. При полном проветривании системы сначала нужно определить места образования пробок, постучав молотком по приборам отопления. Там, где есть скопление воздуха, звук будет звучнее и сильнее.Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.
Поняв, что в обогревателе присутствует воздух, следует взять отвертку или гаечный ключ и подготовить емкость для воды. Раскрыв термостат на максимальный уровень, нужно открыть вентиль крана Маевского и подставить бачок. Появление легкого шипения будет означать, что воздух выходит наружу. Клапан остается открытым, пока не потечет вода, и только потом закрывается.
Устранение воздушной пробки в батарее отопления с помощью установленного на ней крана Маевского: клапан открывается специальным ключом или вручную и держится открытым до появления воды
Бывает, что после этой процедуры аккумулятор кратковременно или недостаточно хорошо нагревается.Затем его необходимо очистить и промыть, так как скопление в нем мусора и ржавчины тоже может стать причиной появления воздуха.
Если аккумулятор по-прежнему плохо нагревается после вентиляции, попробуйте слить около 200 г охлаждающей жидкости, чтобы убедиться, что воздушная пробка полностью удалена. Если не поможет, но необходимо продуть и промыть радиатор от возможно скопившейся грязи
Если после этого улучшений не будет, необходимо проверить уровень заполнения системы отопления. Воздушные пробки также могут образовываться на изгибах трубопроводов.Поэтому важно соблюдать направление и наклон распределительных трубопроводов в процессе установки. В местах, где уклон по каким-либо причинам отличается от проекта, дополнительно устанавливаются вентиляционные клапаны.
В алюминиевых радиаторах воздушные пробки образуются более интенсивно из-за некачественного материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуется заменить алюминиевые радиаторы на приборы из более качественных материалов с антикоррозийным покрытием и установить вентиляционные отверстия.Чтобы обогрев помещения был нормальным, перед заполнением системы отопления водой необходимо вовремя позаботиться о том, чтобы из нее удалили воздух, затрудняющий нормальное движение теплоносителя, и тогда зимой будет тепло и комфортно. в твоем доме.
Чаще всего проблем нет. Но иногда в доме внезапно становится холодно или в радиаторе отопления появляются странные звуки. Что бы это могло быть? К сожалению, в этом случае в системе отопления есть воздух, а значит, необходимо удалить воздух оттуда.Сегодня вы узнаете, как это сделать без крана Маевского.

Воздушность в АКБ: что это такое и как определить
Что такое воздушность в батарее отопления? Это понятие относится к скоплению воздуха, причем чаще всего в верхней части радиатора отопления. Такая ситуация становится проблемой и довольно частой для тех, кто живет в многоэтажных домах на одном из последних этажей. Причин возникновения такой неприятности может быть несколько:
Ремонтные работы на участке / на соседних этажах.В том случае, если работа с трубами отопления велась в жилом квадрате, велика вероятность попадания в систему небольшого потока воздуха.
Утечка охлаждающей жидкости в одной из секций (это означает, что требуется немедленная проверка системы для устранения утечки).
Особенность системы теплых полов. Проблема проветривания системы действительно является частой картиной при наличии системы теплого пола, особенно если она имеет сложный контур и много ответвлений.
Чугунная батарея
В высокотемпературной воде содержится воздух, и чем чаще он обновляется в системе, тем выше вероятность неисправности.
Если появление воздушной «пробки» по времени совпадает с запуском общей теплотрассы, скорее всего, можно сказать, что именно запуск системы вызвал проветривание.
Наконечник. Если вы живете в частном доме, то по поводу проветривания системы (если она небольшая) в принципе особо не беспокойтесь, дело в том, что в частных системах отопления теплоноситель чаще всего меняется крайне редко, а это значит, что воздух должен стечь сам по себе в течение нескольких дней.
Определить наличие воздушной «пробки» достаточно просто. Например, если температура воды в батарее резко упала или батарея остыла лишь частично, она может даже начать булькать — все это признаки воздушности.
Спуск без крана Маевского
У большинства бытовых отопительных батарей есть специальное устройство, которое помогает упростить задачу стравливания воздуха, или автоматический клапан.
А вот вопрос: что делать, если такого устройства на аккумуляторе просто нет? Если у вас перед глазами предстала именно такая картина — скорее всего, ваш дом установлен.На таких аккумуляторах довольно часто устанавливается простая заглушка, которую накручивали на пакле, покрытом краской. Кроме того, при покраске батарей отопления он был залит слоем краски.
Кран Маевского
Сложно снять, чтобы получить доступ к охлаждающей жидкости, находящейся в системе. По этой причине самый простой выход из ситуации — обратиться к соседям с последнего этажа дома (у них на батарее наверняка будет кран Маевского).А если соседи, например, уехали, или ты сам арендатор последнего этажа и крана нет? В этом случае придется прибегнуть к «дедовскому» способу удаления воздуха из системы отопления.
Итак, нужно запастись тазом, ведром и множеством тряпок. Вдобавок (голыми руками этот «барьер» не бери) понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. В противном случае вы просто не сможете сдвинуть вилку с «мертвой точки».
Итак, сначала нанесите на место, где установлена заглушка, растворитель и подождите около 15 минут. После этого осторожно начните движение разводным ключом по резьбе, пока пробка не начнет подавать. Вы услышите, как воздух начинает кровоточить. Когда звук стихнет (признак нехватки воздуха), обязательно намотайте на вилку слой «фумки» и вставьте ее на место. При желании можно немного закрасить место соединения вилки с аккумулятором.
Наконечник. Перед началом работ желательно закрыть стояк для безопасной работы, иначе достаточно резким рывком вы полностью открутите заглушку и воду из АКБ перестать останавливать.
Вы узнали, насколько быстро и достаточно просто можно справиться с задачей стравливания воздуха из радиатора отопления при отсутствии крана Маевского. Удачи
Установка крана на аккумулятор: видео
Почему в системе отопления образуется скопление воздуха и как от этого избавиться? Это один из самых популярных вопросов, которые вызывают интерес в момент начала жары.
Что такое пробка?
Принцип работы следующий.Когда воздух начинает накапливаться под запорный клапан, поплавок обеспечивает закрытие этого клапана постепенно погружают в жидкость, уровень которой, с появлением воздушной пробки, соответственно, начинает уменьшаться. В результате клапан открывается и воздушная пробка в системе исчезает. Уровень теплоносителя повышается, поплавок плавает, а клапан снова перекрывает утечку воды во внешнюю среду.
Удаление воздуха через заглушку
Если на отопительных приборах нет кранов, многократно усложняется такая проблема, как воздушная заглушка в системе отопления дома.Вам нужно будет открутить одну из заглушек.
Для этих целей следует подготовить большой разводной ключ. Под заглушкой необходимо установить емкость.
Далее колпачок захватывает ключ и очень аккуратно его поворачивает.
Полностью откручивать пробку недопустимо, так как в системе отопления может быть высокое давление, теплоноситель уйдет прямо в помещение с большим напором, и справиться со сложившейся ситуацией будет проблематично.Вот почему вилку следует поворачивать с особой осторожностью.
Желательно предварительно выключить все имеющееся в помещении оборудование, плотно закрыть окно, а в процессе поворачивания вилок необходимо прислушиваться. Если появляется небольшое шипение, не поворачивайте вилку дальше.
На этом этапе вам нужно остановиться и отложить ключ. Теперь следует подождать, пока избыток воздуха от нагревателя постепенно, но полностью не покинет систему. Определить, что вышла пробка в системе отопления, очень просто — из-под пробки потечет жидкость.
Затем с помощью большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.
Воздухозаборник от системы отопления квартиры
Говоря об особенностях спуска воздуха, следует остановиться на последовательности алгоритма действий. Итак, воздушная пробка в системе отопления многоквартирного дома устраняется в следующей последовательности:
Сначала воздух спускается из ближайших к котлу и нижних элементов системы отопления.
Наконец, воздух спускается из устройств, которые находятся наверху по отношению к уровню земли и удалены от котла.
Вывод
После проведенных выше манипуляций циркуляция горячей воды в системе отопления должна полностью восстановиться, а радиаторы снова должны стать горячими. Если некоторые стояки или радиаторы остаются холодными, это, скорее всего, связано с плохой циркуляцией, неправильным запуском системы или неправильным подключением радиаторов.
В начале отопительного сезона владельцы частных домов и жители верхних этажей городских многоэтажек вынуждены решать непростой вопрос, как выгнать воздух из системы отопления.Потому что проблема проветривания нарушает циркуляцию теплоносителя и снижает его производительность. Это приводит к некачественному нагреву корпуса, перерасходу топлива, а иногда и к размораживанию системы.
Причины скопления воздуха
Избавляемся от воздуха в системе
Почему воздух появляется внутри герметичной системы отопления? Это может быть связано с:
Несоблюдение нормы направления уклона и мест изгибов магистральных трубопроводов при монтажных работах.
Неправильное заполнение всей системы водой.
Ослабленные соединения различных компонентов и элементов, которые способствуют отсасыванию воздуха из окружающей среды.
Некорректная работа дефлекторов или их отсутствие.
Ремонтные работы по замене стояков, запорных механизмов, отопительных приборов, в результате которых воздух попадает в систему отопления
Используется пресная вода для пополнения системы. Холодная вода содержит довольно большое количество растворенного кислорода.С повышением температуры его концентрация в воде значительно снижается. Воздух из охлаждающей жидкости выпускается небольшими пузырьками, которые поднимаются и собираются воздушной пробкой в крайних верхних точках системы отопления и радиаторов.
При чем здесь наличие воздуха в системе отопления
Воздушные пробки в радиаторах приводят к неравномерному нагреву поверхностей аккумулятора. Верхняя холодная часть радиаторов с теплой нижней зоной говорит о том, что они не полностью заполнены охлаждающей жидкостью.Поэтому радиаторы отопления не отдают достаточно тепла внутреннему объему помещения.
Когда хладагент движется в системе отопления, создаваемый им воздух способствует вибрации труб и возникновению специфических неприятных звуковых эффектов в радиаторах в виде шума, потрескивания или пузырей.
Воздух в своем составе содержит кислород и углекислый газ, способствующие разложению растворенных в воде бикарбонатов магния и кальция, а также образованию углекислого газа.В результате воздействия повышенных температур гидрокарбонатные соединения превращаются в известковые отложения камня, а углекислый газ через некоторое время приводит к коррозии металла.
Наличие воздуха в системе отопления вызывает нарушение работы главного циркуляционного насоса. При нормальной работе системы подшипники скольжения на валу насоса постоянно находятся в водной среде. Когда образуются воздушные пробки, они подвергаются эффекту «сухого трения», и выделяемое при их работе тепло может повредить скользящие кольца или вывести вал из строя.
Поэтому после летнего сезона при запуске насоса в обязательном порядке необходимо удалить воздух из системы отопления.
Виды дефлекторов и их установка
Для отвода воздуха из системы отопления существует несколько разновидностей специальных клапанов в виде ручных или автоматических воздухоотводчиков. Рассмотрим каждый из них подробнее.
Кран Маевского
Согласно ГОСТу ручные краны Маевского именуются игольчатыми радиаторными воздушными клапанами.Они изготовлены из латуни, имеют надежную и простую конструкцию, используются для проветривания системы отопления.
Сегодняшний рынок предлагает несколько видов этих смесителей, что позволяет каждому домовладельцу выбрать наиболее удобный вариант для своей системы отопления. Традиционный классический дизайн этого воздушного клапана имеет две основные детали:
Кузов.
Винт конический.
Кран Маевского
Благодаря калибровке все элементы клапана расположены плотно друг относительно друга, что обеспечивает надежное удержание теплоносителя.Воздух из радиатора удаляется через отверстие в боковой части корпуса. В зависимости от конструкции кран Маевского открывается:
вручную;
отвертка;
специальный ключ ICMA.
Пуск системы отопления после ее монтажа предусматривает обязательное ее кондиционирование.
Как очистить воздух ручным краном Majewski
Перед проведением работ по удалению воздуха необходимо подготовить соответствующие инструменты, тряпку и емкость для сбора воды, чтобы не затопить пол.
Если в автономную систему отопления встроен циркуляционный принудительный насос, он должен быть отключен на время процедуры удаления воздуха.
Затем на один оборот очень медленно отверткой нужно повернуть кран против часовой стрелки. Шипящий воздух начнет выходить из радиатора.
Смеситель можно плотно закрыть после того, как воздух перестанет течь, и вода начнет вытекать из отверстия.
Автоматический воздухоотводчик
Автоматический воздухоотводчик
Автоматический воздухоотводчик представляет собой устройство с поплавковым клапаном, которое независимо производит воздух из системы отопления.Его дизайн представлен:
корпус из латуни;
поплавок;
Шарнирно-сочлененный рычаг
;
Выпускной клапан
.
В то же время, для предотвращения утечки воды, автоматические дефлекторы снабжены резьбовыми фиксирующими колпачками. Для предотвращения внешнего загрязнения выпускной клапан снабжен подпружиненным защитным колпачком.
Так работает автоматическая система вентиляции. В отсутствие воздуха его поплавок удерживает выпускной клапан закрытым. По мере того, как воздух накапливается в поплавковой камере, поплавок опускается, что открывает выпускной клапан.После выхода воздуха из камеры поплавок снова поднимается под действием рычага и закрывает выпускной клапан.
Воздушный сепаратор
Воздухоотделители устанавливаются в крупных автономных системах отопления. Принцип их работы — выделение из воды воздуха с последующим превращением его в пузырьки и дальнейшее удаление.
Воздушные сепараторы часто доступны в том же корпусе, что и сепараторы шлама. Такой тандем позволяет сэкономить место и дополнительно улавливать примеси:
Воздухоотделители состоят из металлического цилиндра, оборудованного отверстием для выпуска воздуха наверху и клапаном, проходящим через нижнюю часть, через который удаляется осадок.Внутри цилиндра находится специальная трубка, в которую впаяна металлическая сетка. Через эту решетку проходит вода из системы отопления. Именно сетка создает вихревые потоки теплоносителя, которые способствуют торможению и поднятию мелких пузырьков воздуха вверх. Таким образом, отделенный воздух выходит через воздушную камеру. Образовавшиеся частицы грязи можно удалить через нижний сливной кран.
Многоступенчатая система
Система с вентиляционными отверстиями
Чтобы избежать проблем с воздушными пробками, даже на этапе проектирования автономной системы отопления необходимо предусмотреть один очень важный момент.В его основе многоступенчатая система вытяжки воздуха от каждой группы отопительных приборов в отдельности. При этом им необходимо использовать определенные типы вентиляционных отверстий в нескольких местах установки. Например:
Для удаления воздуха из теплообменника котла непосредственно на котле установлен автоматический воздухоотводчик.
Для каждого коллектора установите собственное локальное вентиляционное отверстие.
Каждый радиатор снабжен своим краном Маевского.
Для стояков необходимо использовать специальные вентиляционные отверстия, которые необходимо планировать для установки в самых высоких точках.
Заключение
Функционирование системы отопления любого дома напрямую зависит от правильного выполнения монтажных работ и обеспечения условий эксплуатации. Немаловажным фактором при этом является нехватка воздуха в системе отопления.
Использование необходимого оборудования для его сброса позволяет создать комфортные условия в помещении и бесперебойную работу системы отопления.
.

Деталь блока распределения	Описание
Подключение горячей воды	Сразу после крана, перекрывающего подачу теплоносителя, монтируются патрубки для подключения к трубам горячего водоснабжения. Врезок может быть одна или две (соответственно для однотрубной или двухтрубной схемы). В последнем случае форсунки соединяются между собой перемычкой, которая обеспечивает постоянное давление и циркуляцию воды в трубах горячего водоснабжения и полотенцесушителях, установленных в ванных комнатах.
Нагревательный элеватор	Это основной элемент климатической сети, без которого не может существовать система отопления многоэтажного дома с централизованной подачей теплоносителя. Он состоит из сопла и раструба, которые создают повышенное давление. Благодаря ему жидкость достигает верха (на чердаке). Кроме того, здесь может присутствовать и всасывание, при котором теплоноситель поступает из возврата в повторяющийся цикл.
Задвижки	Применяются для отключения отопительного контура квартир от общей системы трубопроводов.Зимой по понятным причинам они открыты, летом перекрыты.
Сливная арматура	Устанавливается в нижних частях трубопровода и служит для отвода теплоносителя в летнее время или, при необходимости, для ремонта элементов тепловых сетей, находящихся в доме.
Подключение трубопроводов с запорными клапанами	В нижней части системы отопления установлена труба, соединяющая систему отопления с трубопроводами подачи холодной воды… Заливать радиаторы отопления необходимо летом, чтобы не допустить образования очагов коррозии в батареях.
