Как тестером проверить диоды: Как проверить диод мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Как проверить светодиод мультиметром в домашних условиях

Приблизительно 2% всех диодов с браком, потому важно знать, как проверить светодиод на бездефектность. Максимальное распространение получил светодиод 2835. Он отличается хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и приемлемой ценой. Он применяется в фонариках, низковольтных лампах, фарах авто, светодиодных лентах, бытовых осветительных приборах. Существует несколько видов светодиода 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод — это полупроводниковое устройство с двумя ведущими электропараметрами:

• рабочий ток;
• падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — прибор, которым измеряются главные параметры электроустройства. Чтобы проверить светодиод на работоспособность, необходим мультиметр с режимом «прозвонки» — проверки диодов. Смотрите светодиодная лента оптом от производителя.

Проверка светодиода мультиметром:

1. Воткнуть щупы в отверстия на тестере: черный — COM, красный — V.
2. Установить режим «прозвонки».
3. Подключить щупы к светодиоду: щуп красного цвета — к аноду (+), черный — к катоду (—). Светодиод не сломается, если неверно присоединить щупы. Просто показания мультиметра останутся неизменными. При верном соединении щупов работоспособный светодиод засияет.

Силы тока (питание) в «прозвонке» мультиметра недостаточно для свечения диода на полную мощность. Потому увидеть свечение можно в полумраке. Если нельзя выключить свет, то на исправность светодиода укажут показания тестера — они отличаются от 1.

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло имеется круглый разъем (обычно синего цвета) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в исправности светодиода, потребуется вставить его ножки в эти отверстия:

• PNP: длинная ножка в «Е», короткая — в «С»
• NPN: длинная – в «С», короткая — в «E».

Ножки имеют разную длину только у диодов с небольшой мощностью. Более длинная ножка светодиода — это анодный (+) вывод, короткая ножка — катодный (—).

У мощных светодиодов «+» и «—» указаны на выводах. У SMD 2835, SMD 5730 «—» обозначен срезом уголка корпуса.

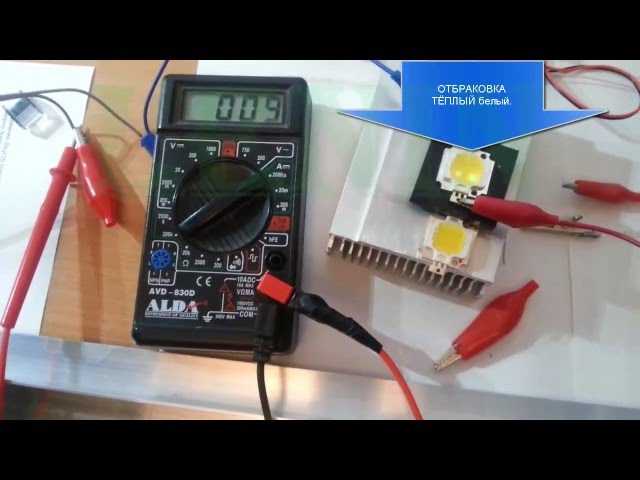

Прозвонка светодиодов высокой мощности, работающих на токах в сотни и тысячи мА, обычно сопровождается свечением и показывает, что элементы работоспособны. Но при включении на рабочий ток они как будто светят «вполсилы». Подобное указывает на повреждение кристалла, который поменять трудно (к примеру, в прожекторе) и потому проверка должна быть заблаговременной.

Перед проверкой рекомендуется тщательно осмотреть светодиод. Если это большой желтый квадрат, то выяснять его работоспособность мультиметром нельзя, так как напряжение такого светоизлучающего диода превышает 20 вольт.

Прожектор из нескольких маленьких smd проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

1. Поставить тумблер тестера на проверку LED-диодов.
2. Приложить щупы к светодиоду. Важно, чтобы красный провод запитывался от «+», черный — от «—». Если подключение верное, то диод загорится.

Чтобы проверить инфракрасный светодиод, нужно вставить его в дырочки транзисторного разъема и посмотреть через видеокамеру мобильника. Зрение человека не улавливает инфракрасные лучи. Работающий светодиод выглядит на экране телефона как светящееся пятнышко с размытыми контурами.

Проверка светодиода в домашних условиях

В домашних условиях проверить светодиод можно подключением его к источнику питания. Например, к зарядке мобильника или фонарика. Тестер можно изготовить из старой телефонной зарядки либо другого ненужного электроприбора.

Проверка:

1. На конце электрошнура срезать разъем и зачистить проводки.
2. К «+» подсоединяется провод красного цвета, к «—» — черный. Если питание 1,5 вольт и больше, то диод начнет светиться.

Светодиодная лента состоит из нескольких LED-элементов, они собраны по 3 штуки на отрезок. Это позволяет поделить ленту, и ее эксплуатационные характеристики не изменятся.

Проверка:

1. Работоспособная лента загорится после подачи электротока на контакты полностью.
2. Если светится небольшой отрезок, то не впорядке токопроводящий провод. Его и нужно проверить тестером.
3. Неисправны светодиоды, когда не горят подряд 3 штуки.

Можно ли проверить батарейкой

Проверить диод без тестера можно, воспользовавшись батарейкой «Крона» (9 вольт) или несколькими пальчиковыми, соединенными между собой. Проверка сверхярких (желтых, белых, синих) диодов — процедура простая. Достаточно подсоединить к выводам такого элемента питание больше 3 вольт — 4,2 вольт.

Батарейка 3 вольт (или 2 штуки по 1,5 вольт) может применяться как питание при проверке работоспособности. Светодиоды белого и синего цвета проверяются без использования резистора (он ограничивает ток).

Для желтых и красных нужен резистор 60—70 Ом. Лучше всего воспользоваться разряженной круглой плоской батарейкой. Например, от электронных напольных весов.

Проверка:

1. Примотать к батарейке скотчем с одной и с другой плоской стороны по 1 игле от одноразового шприца.
2. Проверить работоспособность диодов.

Как проверить не выпаивая

Чаще всего светоизлучающий диод — это часть светодиодной системы, и без распайки поместить его в разъем не выйдет. Проверить исправность, используя щупы, также не получится, потому что их нельзя воткнуть в разъем. Исследовать светодиоды не выпаивая можно посредством изготовления простого устройства из переходника со щупами. В качестве переходника отлично подойдут обыкновенные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

1. Припаять распрямленные скрепки-переходники к щупам тестера. Для более надежной изоляции кабелей со скрепками нужно поместить текстолит между ними и перемотать получившееся устройство изолентой.
2. Переходники из скрепок вставить в отверстия разъема NPN или PNP, а щупы присоединить к контактам светодиода. При этом выпаивать его из системы нет нужды.

Проверка диода не вызовет особых затруднений. С ней справится абсолютно любой человек. Для этого не обязательно иметь знания из области устройства электроприборов. Или понимать, что такое «вольт». Достаточно захотеть проверить работоспособность светоизлучающих диодов самостоятельно. Светодиодная RGB лента.

Светодиоды экономичнее и надежнее обыкновенных лампочек, но и они могут быть бракованными или просто выйти из строя. Существует несколько способов, как проверить светодиод. Например, мультиметром или используя как питание обыкновенные батарейки в сочетании с подручными средствами (скрепки, иглы от шприца). Самая простая, точная и надежная проверка — тестером.

Как проверить диод на плате

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр. Диод является элементом, проводящим электричество в одном направлении.

Поиск данных по Вашему запросу:

Как проверить диод на плате

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить мультиметром диод
• Как проверить светодиод: 3 простых способа от профессионального электрика
• Как проверить диод и светодиод мультиметром
• Инструкция — как проверить диод мультиметром (тестер)
• Проверка (прозвонка) светодиода мультиметром
• Проверка диодов мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B

Как проверить мультиметром диод

Вы закончили изучать простые, пассивные компоненты, которыми являются резисторы, конденсаторы и индукторы? Тогда пришло время перейти к прекрасному миру полупроводников. Одним из наиболее широко используемых полупроводниковых компонентов является диод. Ключевая функция идеального диода — контролировать направление тока. Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением.

Текущая попытка протекания в обратном направлении блокируется. Он похож на односторонний клапан электроники. Если напряжение на диоде отрицательное, ток не может течь, а идеальный диод выглядит как разомкнутый контур. В такой ситуации диод считается отключенным или обратным.

Каждый диод имеет два вывода — соединения на каждом конце компонента — и эти выводы поляризованы, это означает, что два вывода отличаются друг от друга.

Положительный конец диода называется анодом, а отрицательный конец называется катодом. Ток может протекать от анодного конца к катоду, но не в другом направлении. Символ схемы стандартного диода представляет собой треугольник тычка против линии. Существует множество типов диодов, но обычно их символ схемы будет выглядеть примерно так:. Требуемое напряжение для активации диода называется смещением диода.

Выше приведены примеры простых схем диодов. Слева диод D1 смещен вперед и пропускает ток через контур. По сути, это похоже на короткое замыкание. Справа диод D2 имеет обратную направленность.

Ток не может протекать через цепь, и он по существу выглядит как разомкнутый контур. Часть диода P-типа называется анодом, а N-тип называется катодом.

Точка, в которой обе эти стороны сочетаются, называется потенциальным барьером, потому что в этом разделе электроны и дырки остаются нейтральными и не притягивают друг друга. Из-за этого потенциального барьера электроны с обеих сторон не могут объединяться.

В зависимости от напряжения, приложенного к нему, диод будет работать в одной из трех областей:. Этот тип диода используется для обнаружения сигналов. Эти диоды изготовлены из стекла. Красное кольцо на терминале обозначает его катод.

Светодиод SMD-сигнала также доступен в черном цвете. Это особый тип диода, изготовленного из кремния, который используется для поддержания стабильного выходного питания. Для стабилизации напряжения используются стабилитроны. Это переменный емкостной диод, который функционирует по принципу переменного конденсатора. Эти диоды функционируют в пределах определенного диапазона мощности.

Вариационные диоды доступны в значениях от 1 до pf и от 10 до В. Они используются в схемах передачи сигналов. Эти диоды используются для обработки свойств отрицательного сопротивления и используются для переключения на уровне СВЧ-частоты. Это диоды, которые производят свет после получения смещения вперед. Они используются для освещения дисплея или клавиатуры в мобильном телефоне. Фотодиоды представляют собой специально сконструированные диоды, которые захватывают энергию от фотонов света см.

Физику, квант для генерации электрического тока. Вид работает как анти светодиод. Солнечные элементы являются основным источником фотодиодной технологии. Но эти диоды также могут быть использованы для обнаружения света или даже передачи оптического сигнала.

Другим очень распространенным диодом является диод Шоттки. Полупроводниковый состав диода Шоттки несколько отличается от нормального диода, и это приводит к значительному уменьшению прямого падения напряжения, которое обычно составляет от 0,15 до 0,45 В. Тем не менее, они все равно будут иметь очень большое напряжение пробоя.

Диоды Шоттки особенно полезны в ограничении потерь, когда каждый последний бит напряжения должен быть сэкономлен. Они достаточно уникальны, чтобы получить собственный символ схемы, с парами изгибов на конце катодной линии. Никогда не вставляйте батарею в неправильном направлении или не путайте красный и черный провода питания. Если это так, диод может поблагодарить за то, что ваша схема все еще жива. Диод, расположенный последовательно с положительной стороной источника питания, называется диодом обратной защиты.

Это гарантирует, что ток может протекать только в положительном направлении, а источник питания применяет только положительное напряжение к вашей цепи. Это диодное приложение полезно, когда разъем источника питания не поляризован, что позволяет легко испортить и случайно подключить отрицательное питание к положительному полюсу входной цепи.

Недостатком диода с обратной защитой является то, что он приведет к потере напряжения из-за прямого падения напряжения. Это делает диоды Шоттки отличным выбором для обратных диодов защиты. Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов. Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:.

Признаки исправного диода:. При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода. В том случае, если у вас мультиметр не снабжен режимом проверки диодов, то проверить диод можно по простой схеме, которая приведена ниже. При данной проверке, мультимет необходимо перевести в режим измерения постоянного напряжения.

При том подключении исправного диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если теперь выводы диода поменять местами, то он не будет проводить ток, а вольтметр укажет напряжение питания в данном случае 5 вольт.

Так же можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении. Для этого необходимо перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении красный к аноду, черный к катоду измерительный прибор покажет сопротивление несколько сотен Ом, в обратном направлении прибор покажет символ разрыва цепи, что говорит об очень большом сопротивлении.

Т Типы диодов в мобильном телефоне и их функции Вы закончили изучать простые, пассивные компоненты, которыми являются резисторы, конденсаторы и индукторы?

Как проверить светодиод: 3 простых способа от профессионального электрика

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу. Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты? Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А. При использовании сдвоенных подобных диодов в выпрямителях необходимо учитывать этот момент , что производитель часто указывает ток на сборку целиком , а не на каждый диод в сборке.

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и.

Как проверить диод и светодиод мультиметром

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a. При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке b некоторые модели цифровых мультиметров в этом случае показывают «OL». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники. Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное. Другими словами, омметр говорит вам, только в каком направлении диод проводит ток; полученное при измерении низкое значение сопротивления бесполезно. Оно не представляет собой ни прямое падение напряжения, ни величину сопротивления материала полупроводника самого диода; это число скорее зависит от обеих величин и будет изменяться в зависимости от конкретного омметра, используемого для измерения.

Инструкция — как проверить диод мультиметром (тестер)

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета.

Проверка (прозвонка) светодиода мультиметром

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя.

Проверка диодов мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними обрыв и появлению тока утечки. Диод является полупроводником, работа которого основана на свойствах p-n перехода. Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Одна из проблем использования омметра для проверки диода и диода, соединенных параллельно и припаянных к печатной плате.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования.

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры. Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента.

В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя.

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене. Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор — мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство. Диод — простейший полупроводник, в строении которого присутствует PN-переход и 2 электрода: катод и анод.

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Лучшие способы поиска неисправных диодов

Если вы инженер или разработчик электроники, вы знаете, что почти в каждой схеме есть диоды. Действительно, они являются одним из наиболее распространенных компонентов в схемотехнике. И вы можете использовать их для нескольких приложений, включая коммутацию, защиту и другие приложения.

Несмотря на то, что они распространены и важны, диоды по-прежнему являются электрическими компонентами и могут быть повреждены. Интересно, что обычно вы не можете обнаружить неисправный диод, пока он не окажется в вашей цепи.

К счастью, таких ситуаций можно избежать с помощью простой проверки диодов. Читайте дальше, чтобы узнать о различных способах проверки диода.

Начнем!

Что такое проверка диодов?

Диоды представляют собой небольшие компоненты, пропускающие ток только в одном направлении. Эти маленькие компоненты сложны и могут выйти из строя в любой момент. Отсюда и необходимость проверки диодов.

Проще говоря, проверка диодов — это простой способ проверить, работает ли диод. Кроме того, эти простые тесты могут помочь вам избежать сбоев в цепи.

Итак, перед сборкой рекомендуем проверить ваши диоды. Хотя вы можете провести тестирование после сборки, обнаружение неисправных компонентов будет более сложной задачей.

Наиболее распространенный способ проверки диода — мультиметр. Однако есть и другие доступные методы, используемые для получения достойных результатов и значений.

Причины выхода из строя диода

Существует несколько причин, по которым может выйти из строя диод. Общие причины включают нестабильную стабилизацию напряжения, открытые цепи и короткие замыкания. Более того, всегда будут признаки того, что у вашего диода есть какие-либо из этих проблем.

Эти признаки включают повышение напряжения питания, несбалансированный выход или падение напряжения питания до нуля. Следовательно, вы должны тщательно проанализировать проблему, прежде чем проводить тесты диодов.

Как проверить диод на печатной плате

Как упоминалось ранее, мультиметр является стандартным инструментом для проверки диодов. Он может выполнять встроенные (диод в цепи) и внешние измерения. Кроме того, тесты диодов используют довольно простой принцип измерения.

По принципу можно измерить прямое сопротивление и обратное сопротивление PN перехода. Затем вы можете сделать свое основное суждение на основе значений, полученных в результате измерения.

Таким образом, хороший тест диода требует понимания основного принципа работы и структуры диода. Также вы должны понимать основные причины выхода из строя диодов.

Дополнительно для проверки диодов можно использовать аналоговый или цифровой мультиметр.

Как проверить диод с помощью аналогового мультиметра

Аналоговые мультиметры не имеют специального режима для проверки диодов. Но вы можете использовать режим сопротивления в качестве альтернативы. Вот как проверить простой PN-диод:

• Сначала установите переключатель мультиметра на низкое значение сопротивления.
• Затем подключите клеммы мультиметра к диоду. Обратите внимание, что положительный вывод подключается к аноду, а отрицательный вывод подключается к катоду. Следовательно, он устанавливает ваш диод в состояние прямого смещения.
• У вас должен быть работающий диод, если у вашего мультиметра низкие значения сопротивления.
• Затем поменяйте местами клеммные соединения, чтобы перевести диод в режим высокого сопротивления (обратное смещение).
• Если вы получаете показания OL или очень высокие значения сопротивления, ваш диод в идеальном состоянии.
• У вас неисправный диод, если вы не видите ни одного из приведенных выше показаний.

Примечание. Этот метод предназначен для простых PN-диодов, он может не работать для других диодов, таких как стабилитрон и светодиод.

Как проверить диод с помощью цифрового мультиметра

Цифровой мультиметр

Для проверки диода с помощью цифрового мультиметра можно использовать два режима. Эти режимы включают поворот ручки мультиметра в положение 9.0011 режим диода и режим омметра .

Интересно, что режим омметра представляет собой цифровую версию режима измерения сопротивления аналогового мультиметра. Кроме того, диодный режим более эффективен, поскольку зависит от характеристик диода.

Как проверить диод в режиме диода

Для этого режима необходимо измерить падение напряжения на диоде, когда он находится в состоянии прямого смещения. Если ваш диод исправен, он позволит току течь при прямом смещении с падением напряжения.

Вот как выполнить этот тест:

• Сначала определите анод и катод вашего диода.
• Затем убедитесь, что ваш цифровой мультиметр остается в режиме проверки диодов. Это можно сделать, переместив центральную ручку в сторону символа диода.
• Когда ваш мультимер находится в диодном режиме, он подает на диод ток примерно 2 мА.
• Затем подключите щупы к тестируемому диоду. Красный щуп подключается к аноду, а черный щуп подключается к аноду. Это установит диод в состояние прямого смещения.
• Проверьте показания мультиметра. У вас должен быть исправный кремниевый диод, если он показывает значение напряжения от 0,6 до 0,7.
• Показание исправного германиевого диода составляет от 0,25 до 0,3.
• Наконец, поменяйте местами соединения пробника, чтобы установить диод в состояние обратного смещения. Если он читает OL или 1, ваш диод исправен.

Примечание. Все, что отличается от этих значений, означает, что ваш диод неисправен.

Как проверить диод в режиме омметра

• Во-первых, убедитесь, что центральная ручка указывает на символ ома. Это установит ваш мультиметр в режим омметра.
• Затем установите диод в режим прямого смещения. Это то же соединение, что и при проверке диодного режима.
• Если ваши показания показывают низкие значения (десятки Ом), ваш диод неисправен. С другой стороны, если оно превышает сто Ом, то ваш диод исправен.
• Затем установите диод в состояние обратного смещения, поменяв местами соединения пробника.
• Ваш диод должен иметь очень высокое сопротивление или OL. Или у вас будет неисправный диод.

Как проверить стабилитрон

Стабилитрон

Для стабилитрона требуется другой метод тестирования, поскольку он естественным образом ведет себя в условиях обратного смещения. Вот как выполнить этот тест:

• Во-первых, используйте метки, чтобы идентифицировать анод и катод ваших стабилитронов.
• Установите мультиметр в режим измерения напряжения. Не забывайте использовать ручку.
• Затем подключите датчики в соответствии со схемой ниже.
• Теперь медленно увеличивайте подачу на вход и следите за показаниями счетчика. Вы должны заметить, что выпуск также будет увеличиваться по мере роста переменного предложения. Он остановится, как только достигнет напряжения пробоя.
• В этот момент вы должны увидеть значение, которое не изменится, даже если вы увеличите входное питание. Если это произойдет, то ваш стабилитрон исправен. Если нет, то это не очень точно.

Схема цепи стабилитрона

Как проверить светодиод (светоизлучающий диод)

Светодиоды

Светодиод также отличается от обычного диода и требует другого метода проверки. Вот как это сделать:

• Во-первых, определите свой анод и свой катод. Легко идентифицировать светодиодные клеммы. Длинный и положительный вывод — это анод, а короткий и отрицательный — катод.
• Затем установите ручку мультиметра в диодный режим.
• Подсоедините датчики так, чтобы ваш светодиод перешел в режим прямого смещения.
• Ваш светодиод будет светиться, если он исправен, или останется темным, если он неисправен. Светодиоды
• не работают в условиях обратного смещения, поэтому нет необходимости в тестировании с обратным смещением.

Как проверить диод без мультиметра

Зачастую неисправный диод можно обнаружить, взглянув на его печатную плату. Например, вокруг неисправного диода вы должны увидеть несколько черных подпалин. Но есть и другие способы проверить диод без мультиметра.

Существует проверка цепи на целостность и метод проверки компонентов. Во-первых, вы будете использовать некоторые основные понятия для создания цепи непрерывности для проверки цепи непрерывности. Затем поместите диод в зону тестирования.

Если ваш диод исправен, он замкнет цепь и заставит светодиод светиться (режим прямого смещения). Однако курс не будет полным для метода обратного смещения, и светодиод не будет светиться.

С другой стороны, метод тестера компонентов требует, чтобы вы вставили диод в тест компонентов и проверили свои показания. Ваши показания покажут Vf, если он здоров.

Как проверить диод выпрямителя

Диод выпрямителя

Вот как проверить диод выпрямителя с помощью цифрового мультиметра:

1. Установите ручку мультиметра в режим диода.
2. Проверьте, не увидите ли вы на дисплее вашего измерителя бесконечное значение напряжения, равное трем.
3. Затем подключите датчики (аналогично другим тестам), чтобы войти в состояние прямого смещения.
4. На дисплее должно отображаться минимальное падение прямого напряжения 0,6 В.
5. Затем измените местами соединения зонда, чтобы войти в режим обратного смещения. Ваш мультиметр не должен показывать никаких показаний, чтобы пройти тест.

Примечание: если ваш диод показывает какие-либо значения, возможно, у вас негерметичный или неисправный диод. Если он показывает 0000, то диод закорочен.

Проверка диодов мультиметра не работает

Если ни одна из проверок не работает, возможно, проблема связана с мультиметром. Неисправный диод покажет некоторые показания на мультиметре. Поэтому рассмотрите возможность использования другого мультиметра для проверки диодов.

Округление

Диоды — это маленькие и важные устройства в любой цепи. Следовательно, они могут вызвать катастрофы, когда они неисправны. Следовательно, вы всегда должны проверять свои диоды, прежде чем добавлять их в какой-либо курс.

Мультиметр — наиболее распространенный инструмент для проверки диодов. Но вы можете проводить тесты диодов, даже если у вас нет мультиметра. Например, вы можете использовать тестер компонентов или проверку целостности цепи. Оба метода способны показать вам, исправен ли диод.

Обязательно свяжитесь с нами, если у вас возникнут вопросы.

Как проверить диод с помощью цифрового мультиметра

Падение напряжения на диоде, когда он смещен в прямом направлении, является лучшим способом его проверки. Диод с прямым смещением работает как замкнутый переключатель, пропуская ток. Режим проверки диодов на мультиметре генерирует небольшое напряжение между измерительными проводами. Когда тестовые провода соединены через диод при прямом смещении, мультиметр отображает падение напряжения. Проверка диода выполняется следующим образом:
●Убедитесь, что а) все напряжение в цепи отключено и б) на диоде нет напряжения. Из-за заряженных конденсаторов в цепи может присутствовать питание. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на запись напряжения переменного или постоянного тока.
● Установите указатель на настройку измерения диодов, нажав функциональную кнопку.
●Подключите диод к измерительным проводам. И запишите показания, появляющиеся на экране мультиметра.
●Поверните измерительные провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра.

2.2 Анализ диодов

●Для наиболее широко используемых кремниевых диодов подходящий диод с прямой базой имеет падение напряжения от 0,5 до 0,8 В. Падение напряжения на некоторых германиевых диодах составляет от 0,2 до 0,3 В.
●Когда исправный диод имеет обратное смещение, мультиметр показывает OL. Значение OL диода указывает на то, что он работает как открытый ключ.
●Ток не может течь ни в одном направлении через неисправный (открытый) диод.
● В обоих направлениях закороченный диод имеет почти одинаковые измерения потерь разности потенциалов (около 0,4 В).

Если мультиметр не имеет режима проверки диодов, мультиметр, установленный в режим проверки сопротивления (Ом), можно использовать в качестве дополнительной проверки диодов.

2.3 Тестирование в режиме сопротивления

При тестировании диодов необходимо помнить о нескольких вещах, касающихся режима сопротивления:
По внешнему виду не всегда можно определить, хороший диод или плохой. Если в цепь включен диод, этого теста следует избегать, так как он может привести к ошибочным показаниям. После того, как тест диода выявит, что диод неисправен в данном приложении, его можно использовать для подтверждения того, что диод неисправен в этом приложении.
Ниже приведены важные шаги:
●Убедитесь, что а) все питание цепи отключено и б) на диод не подается напряжение. Из-за заряженных конденсаторов в цепи может сохраняться напряжение. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на измерение переменного или постоянного напряжения.
● Установите указатель на значение сопротивления (Ом), нажав функциональную кнопку.
●После того, как диод был удален из цепи, подсоедините к нему измерительные провода. И запишите показания, появляющиеся на экране мультиметра. Затем подключите тестовые провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра. При тестировании диодов в режиме сопротивления сравните значения с заведомо исправным диодом для получения наилучших результатов.

2.4 Как протестировать светодиод (светоизлучающий диод)

Прежде чем мы сможем протестировать диод, мы должны сначала определить выводы анода и катода. Анод (+) — более длинный вывод диода, тогда как катод (-) — более короткий вывод (-). В других случаях катод представляет собой плоский вывод диода, а анод находится на противоположной стороне.
Следуйте описанным ниже процедурам, чтобы проверить светодиод с помощью цифрового мультиметра.
●Если светодиод уже подключен к цепи, отключите его от цепи и источника питания. ● Найдите клеммы светодиода (анод и катод)
●Нажав функциональную кнопку мультиметра, установите мультиметр в режим «Проверка диодов».
●Подключите светодиод к измерительным проводам мультиметра в прямом смещении, т. е. катод к черному (-ve) и анод к красному (+ve).
● Если светодиод горит, он в отличном состоянии и работает правильно; в противном случае светодиод неисправен и должен быть заменен.
●Мультиметр не будет работать, и мультиметр не будет отображать никаких показаний, если светодиод смещен в обратном направлении (анод к черному (-ve) и катод к красному (+ve) щупам). Это связано с тем, что светодиод не будет пропускать ток и будет действовать как разомкнутый переключатель, похожий на диод.

2.5 Как проверить диод с помощью аналогового мультиметра

В большинстве аналоговых мультиметров отсутствует специальный режим проверки диода. В результате мы будем использовать режим сопротивления аналогового мультиметра, который аналогичен использованию режима омметра цифрового мультиметра для проверки диодов.
● Поддерживайте низкое значение сопротивления на селекторном переключателе мультиметра.
● Подсоедините положительную клемму к аноду, а отрицательную клемму к катоду, чтобы диод смещался в прямом направлении.
●Если измеритель показывает низкое значение сопротивления, диод считается исправным.
