Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

1. Популярные причины
2. Диагностика причин неисправности
3. Ремонт светодиодной ленты, видео
4. Этапы проверки
5. Как найти неисправный светодиод
6. Видео, ремонт светодиодного светильника

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

истояник питания;
диммер;
блок управления RGB;
пульт дистанционного управления;
светодиодная лента;
соединители;
RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в последовательности из 3 шт.

Этапы проверки

Схема соединения

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя в лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;

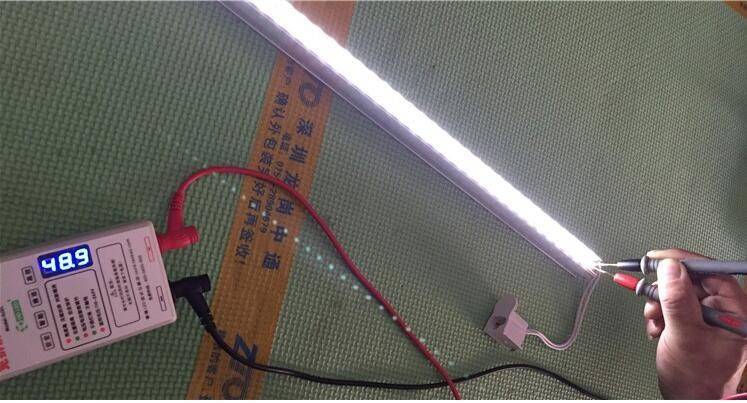

прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
чтобы выявить моргание, сделайте небольшой регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Как правильно подключить светодиодную ленту

Содержание статьи

1 О светодиодных лентах
2 Основные правила подключения и монтажа светодиодных лент
3 Подключение питания с помощью LED — коннектора
4 Подключение питания способом пайки припоем
5 Как резать и соединять отрезки светодиодной ленты?
6 Как правильно сращивать LED – ленту?
7 Сращивание светодиодной ленты с помощью проводов пайкой
8 Основные советы по установке, подключению и монтажу светодиодной ленты

О светодиодных лентах

Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения.
Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.

Основные правила подключения и монтажа светодиодных лент

• Все элементы светодиодной ленты не должны быть подвержены механическим повреждениям или окислению.
• соблюдение полярности
• Самый приемлемый способ подключения это – параллельное. Последовательный метод может повлечь за собой неравномерное распределение нагрузки напряжения, а значит и затухание электрического сигнала.
• Блок питания должен соответствовать максимальной нагрузке на ленте.
• Если лента монтируется на поверхности, которая проводит ток, то нужно использовать электроизоляционный материал между двумя поверхностями.

Подключение питания с помощью LED — коннектора

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами. При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.
Первый способ и самый легкий удобный – присоединение проводов с помощью специального LED — коннектора. Такой метод называют механическим. Недостаток этого способа – вложения, так как цена одного таково коннектора достаточна высокая. Кроме того такой метод не характеризуется как надежный и прочный в отличие от следующего способа – припайки.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм.
Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить.
Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

Как резать и соединять отрезки светодиодной ленты?

При монтаже и установке светодиодной ленты часто приходиться ее разрезать на отрезки равные размеру поверхности, на которую она приклеивается. Другими словами подгонять ее под необходимые вам размеры. Так как светодиодная лента достаточно эластичная, то она легко режется канцелярскими ножницами. Важно, что для разрезания ленты необходимо ознакомиться с ее электрической схемой.
Любая светодиодная лента состоит из сегментов, которые соединены параллельным способом. На обратной стороне ленты можно увидеть маленькие медные дорожки, которые ведут ток. Именно по ним и подается напряжение на каждый сегмент ленты. Очень важно, что шаг разреза должен быть равен длине одного сегмента. Разрезать можно только по центру контактных площадок. Обычно место разрешенного реза обозначено линией. В качественных лентах такое место обозначено пиктограммой в виде ножниц.

Как правильно сращивать LED – ленту?

Легко и просто можно срастить любой длины отрезки ленты в одну целую. Так это делают двумя способами:
• используя LED – коннектора;
• методом пайки.
Второй способ также подразделяется еще на два типа : прямая спайка и используя дополнительные провода. Обратите внимание, для того чтобы не происходило падение напряжения на дорожках сращивать светодиодную ленту можно только до длины 5 метров.

Сращивание светодиодной ленты с помощью проводов пайкой

Во-первых, необходимо подготовить перемычки. В качестве перемычек подходит абсолютно любой провод любой торговой марки. Главное чтобы сечение провода хватило. Отрежьте необходимо вам длины провод, а после этого обязательно нужно залудить его концы. Длина провода перемычки может быть любой: от одного сантиметра до двух-трех метров.

Как и для обычной пайки в данном случае необходим флюс. Самый распространенный материал – канифоль. Он удобен тем, что сам по себе является диэлектриком, поэтому его остатки на месте пайки можно не удалять. Если вы хотите придать месту пайки ленты красивого внешнего вида, то канифоль придется удалить. Для этого зачастую используют кисточку смоченную спиртом.
Помните, что светодиодную ленту недопустимо сгибать под прямым углом. А вот после установки перемычки разрешается устанавливать ленту под любым углом.

Основные советы по установке, подключению и монтажу светодиодной ленты

• Выполнять все действия со светодиодной лентой необходимо с учетом с учетом возможности ее полного или частичного демонтажа, так как данная светильная система не является надежной и вечной.
• Для прикрепления ленты нужно просто отклеить защитный слой (пленку) и придавить рукой к ровной поверхности. Если поверхность не ровная рекомендуется предварительно на нее нанести полоску двустороннего скотча. Длина и ширина данной полоски приблизительно должны быть равны длине и ширине светодиодной ленты.
• Для надежной и правильной работы светодиодной ленты существуют профиля из алюминия. Лучше всего приклеивать ее к профилю, а его в свою очередь саморезами прикреплять к стене. Так как стоимость таких профилей выше стоимость самой ленты, можно использовать пластиковый уголок. Только закреплять его нужно к поверхности жидкими гвоздями.
• Ни в коем случае не сгибайте саму ленту под углом 90 градусов.
• Помните, что в блоках питания часто установлены вентиляторы. Они в свою очередь издают звук — акустический шум, который по мере эксплуатации увеличивается. В данном случае блок питания выносят в другое помещение, где шум не будет мешать.

Сегодня абсолютно всем известны светодиодные ленты как самый удобный, качественный, оригинальный и уже доступный вид освещения. О правильной установке, монтаже мы рассказали. Выбор остается за вами. Создайте особую атмосферу в помещение своими руками, акцентируйте и украшайте свой интерьер с помощью возможностей светодиодных лент.

Соберите мощную подсветку, светодиодную ленту и зенеровский тестер! — Поделитесь проектом

Используйте цифровые сигналы 5 В / GND для управления аналоговым входом джойстика компьютера Tandy Color. Когда кнопки ввода не нажаты (таким образом, аналоговые оси X и Y должны быть в центре), порт джойстика видит …
Адаптер джойстика Tandy CoCo — используйте цифровые входы для аналоговых осей X, Y
79 0 1
Перезагрузка гаджета
Перезагрузка гаджета
КАНАДА
L298N — широко используемая ИС драйвера двигателя.
Это интегрированное решение для управления двигателями постоянного тока или шаговыми двигателями. Плата L298N — это плата, разработанная для управления двигателями с помощью этой ИС. Есть L298N интер…
L298N Борад
96 0 1
Йылмаз

Йылмаз
ТУРЦИЯ
У меня МНОГО чипов ESP32, и я использую их во многих проектах, но, к сожалению, модули никогда не бывают такими, как я хочу, например: слишком большими и громоздкими, без USB-порта, неправильными вариантами монтажа и т. д. С этим я де. ..
Плата расширения ESP32-CX
137 0 1
Пул
Пул
АВСТРАЛИЯ

Плата сдвига уровня для старой платы разработчика Mojo V3 fpga. Использование включает в себя: внутрисхемное тестирование старинных микросхем, логический анализатор, старинный симулятор ASIC и многое другое. Полное описание проекта находится здесь: https://abzman2k.w…
64-битный двунаправленный экран 5 В для mojoV3
96 0 2
Эван Аллен
Эван Аллен
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ
CGTR COMMODORE AMIGA COASTER V2BЗдравствуйте, это еще одна версия CGTR Commodore Amiga Coaster Диаметр 99 мм.

Эта версия имеет некоторые металлические детали со стороны шара. Вы можете увидеть первую версию от h …
CGTR COMMODORE AMIGA COASTER V2B
127 0 1
C64iСТАМБУЛ

C64iСТАМБУЛ
ТУРЦИЯ
HID2AMI HID MOUSE AND GAMEPAD to AMIGA ADAPTER (REV 2. 0 board)Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Public Licensehttps://github.com/EmberHeavyIndustries/HID2AMIHID2A…
HID2AMI v2.0 с поддержкой колесика мыши
7322 4 13
EmberHeavyIndustries
ЭмберХэвиИндастриз
ИТАЛИЯ
Превращает Raspberry PI в 3-канальный монитор напряжения и тока для других устройств. Этот HAT содержит три микросхемы INA219, подключенные к шине I2C и измеряющие ток по трем независимым каналам. Шу…
Шляпа монитора мощности RaspberryPI
4032 2 6
Рафал Витчак
Рафал Витчак
ПОЛЬША
TL; DR Модуль представляет собой простой способ подключения широко используемого (по крайней мере, в Германии) блока управления Buderus Logamatic 2107M для систем отопления на жидком топливе к вашей домашней сети и вашей домашней автоматизации. Этот…
KM271 Модуль связи Buderus Logamatic Wi-Fi
3441 0 4
Глейзер
Глазер
ГЕРМАНИЯ
Watchible — это дополнительная плата NB-IOT для Raspberry Pi Pico. Это низкая стоимость и низкая мощность. Он предназначен для мониторинга любого триггера с интерфейсом с низким импедансом. Как Pico, так и Quectel BCC-66…
Наблюдаемая плата NB-IOT
3024 6 0
Дума
Дума
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ
WheelOfJoy — это открытый аппаратный адаптер джойстика для 8 игроков для Commodore 16 и Plus/4. Первоначальная цель состояла в том, чтобы выяснить, как работает адаптер Solder для 3 джойстиков. Это было довольно легко, как только я понял…
WheelOfJoy — адаптер для джойстика Commodore 16/116/+4 на 8 игроков
2113 2 6
СуккоПера
СуккоПера
ИТАЛИЯ
https://martin-piper. itch.io/bomb-jack-display-hardwareМодульное аудио- и видеооборудование для ретро-машин, таких как Commodore 64. Разработано для использования интегральных схем TTL серии 74, доступных еще в 1…
MegaWang 2000 Turbo Edition — Аудио V9.2
2870 2 3
Пайпер
Пайпер
СИНГАПУР
Картриджная плата для 8-разрядных компьютеров ATARI 65XE/130XE/800XE/800XL на базе универсальной микросхемы флэш-памяти SST39SF040 CMOS. В проекте не используются микросхемы программируемой логики, такие как GAL-чипы.
Картридж SXEGS для ATARI 65XE/130XE/800XE
4436 1 7
продюсер
кодер
РОССИЙСКАЯ ФЕДЕРАЦИЯ,

Мои светодиодные ленты не работают — руководство InStyle по устранению неполадок со светодиодами

Перейти к содержимому

На этой странице поддержки представлено исчерпывающее практическое руководство, объясняющее, почему ваши светодиодные ленты не работают и как их исправить.

ПРИМЕЧАНИЕ. Эти инструкции по поиску и устранению неисправностей относятся к светодиодным лентам любого производителя/поставщика, а не только к лентам, приобретенным у InStyle LED. (На самом деле, в наших светодиодных лентах используются компоненты самого высокого качества, поэтому они очень надежны и полностью защищены 5-летней гарантией, поэтому, пожалуйста, проверьте нас!)

Обзор:

Если ваши светодиодные ленты не работают, причин может быть много. Но в любом случае первым делом нужно найти источник проблемы. Как только вы это узнаете, становится намного проще оценить характер неисправности и способы ее устранения/устранения.

В этом руководстве рассматриваются способы устранения неполадок для всех светодиодных лент, работающих от 12 В или 24 В. Это включает в себя белые, одноцветные, RGB, RGBW и двойные белые светодиоды.

Быстрые ссылки:

Мои светодиоды мигают
Мои светодиоды RGB/RGBW показывают другой цвет на некоторых небольших участках полосы
Мои светодиоды RGB/RGBW показывают другой цвет
Мои светодиоды очень горячие на ощупь – они почти горят
Мои светодиодные ленты отключают мой выключатель
Мои светодиоды становятся менее яркими к концу

Мои светодиоды пахнут горением, если оставить их свернутыми
Мои полоски показывают несовместимые цвета в патчах
Мои светодиоды вообще не загораются
Мои светодиоды RGBW светятся только слабым светом
Когда я выбираю цвета для полосы RGB/RGBW, все они неверны

Проблема: МОИ СВЕТОДИОДЫ МИГАЮТ

Причина:

Если ваши светодиоды мигают в регулярной последовательной последовательности ( например , горят 1 секунду, выключается на 1 секунду, затем включается на 1 второй раз), то ваш блок питания перегружен! Это означает, что к этому источнику питания подключено слишком много стриплайтинга.

Например, если у вас есть 10-метровая светодиодная лента, которая потребляет 5 Вт на метр, для этой ленты требуется всего 50 Вт (будь то две ленты по 5 м или 10 полос по 1 м, общая мощность все равно составит 50 Вт). Если все эти полосы питаются от источника питания мощностью 30 Вт, он перейдет в режим защиты от перегрузки, что означает, что он включится, поймет, что он перегружен, и немедленно снова выключится, а затем продолжит повторять этот цикл.

Решение:

Вы можете выбрать более мощный блок питания, который может работать с общей требуемой мощностью, поэтому блок питания должен быть выше, чем общая мощность всех ваших светодиодных лент.

Или вы можете приобрести еще один блок питания того же размера, что и у вас, и разделить полосы на 2 блока питания.

Или, возможно, ваш проект позволит вам уменьшить количество полос на этом блоке питания.

Вот отличное видео, чтобы определить, сколько полосы можно надеть на блок питания:

Видеопрохождение:

Проблема: МОИ СВЕТОДИОДЫ RGB/RGBW ПОКАЗЫВАЮТ ДРУГОЕ ЦВЕТ В НЕКОТОРЫХ МАЛЕНЬКИХ УЧАСТКАХ ПОЛОСЫ (например, 100 мм не работает)

Причина:

Ваши светодиодные ленты работают нормально на большей части своей длины, за исключением одного или нескольких участков в пределах отрезков ленты? ( например , когда вы выбираете оранжевый, секция 50 мм или 100 мм показывает только зеленый цвет.) Это означает, что красные светодиоды в этой секции неисправны. Вы можете легко убедиться в этом — если вы установите для полос только красный цвет, то в этом разделе они будут полностью не освещены, а если вы установите фиолетовый, в этом разделе будет отображаться только синий.

Это может сбивать с толку, когда вы устанавливаете свой первый светодиодный проект и видите, что эти цвета не совпадают. Но ответ прост: один цвет светодиодов RGB/W не работает в этом разделе и нуждается в замене. Это может быть вызвано повреждением статическим электричеством, слишком сильным сгибанием и скручиванием полосы, наступанием на нее, повреждением при транспортировке, дешевой некачественной полосой или сухими паяными соединениями.

Светодиодные ленты состоят из секций 50 мм / 100 мм (иногда других размеров) и соединены таким образом, что каждая секция представляет собой отдельную замкнутую цепь (другими словами, если светодиод или резистор поврежден, это повлияет только на участок полосы в пределах точек разреза).

Если не работает вся секция между точками отсечки, это очень похоже на неисправность светодиода или резистора — скорее всего, из-за сухой пайки.

Решение:

В большинстве случаев единственным вариантом является замена этой части ленты. Вы можете сделать это, поменяв местами полную полосу. Или вы можете взять другую, скажем, 100-миллиметровую секцию и припаять ее, или вы можете использовать соединительные зажимы, чтобы закрепить новую 100-миллиметровую секцию.

Перед тем, как сделать этот шаг, стоит попробовать коснуться или нажать на светодиоды/резисторы в неисправном участке – в лучшем случае вы увидите, что свет чудесным образом снова загорится; в этом случае проблема заключается в сухой пайке, и если вы умеете паять, вы можете отремонтировать эту полосу!

Видео Пошаговое руководство :

Проблема: МОИ СВЕТОДИОДЫ RGB/RGBW SH ИЗ-ЗА ДРУГОГО ЦВЕТА (полный цвет затронут или не работает)
Причина:
Если все цвета светодиодных лент работают, кроме одного цвета, и это влияет на этот цвет по всей ленте (например, красные светодиоды не работают по всей длине) , то либо неисправна пайка Красного кабеля на плате планки, либо неисправен Красный кабель от планки к приемнику, либо неисправно или отсоединено подключение Красного кабеля к приемнику.
Мы можем сказать это с некоторой уверенностью, потому что здесь ни в коем случае что полная длина красных светодиодов все неисправны; способ изготовления светодиодных лент означает, что неисправный светодиод повлияет только на участок между этими точками разреза. Следовательно, проблема связана с кабелем.
Решение:
Проверьте кабели между контроллером и полосой, особенно если вы удлинили их с помощью соединительной колодки. Эффективным тестом было бы подключение источника питания непосредственно к полосе, таким образом, отсекая любые удлинительные кабели и любой механизм управления. Обратите внимание, что черный всегда положительный (+) для полос RGB/RGBW. поэтому начните с подключения плюса от блока питания к черному кабелю на светодиодной ленте. Затем подключите -ve от источника питания к кабелю того цвета, который не работает.
Представим, что не работает синий кабель. В таком случае вы должны увидеть, что синие индикаторы загорятся, доказывая, что они работают, а это означает, что у вас плохое соединение где-то еще. Имея в виду эти знания, шаг за шагом перестройте систему, добавив контроллер (и удлинительные кабели, если они у вас есть) и посмотрите, какой компонент заставляет синие индикаторы перестать работать.
(Если в этот момент Blue вообще не работает, то проверьте, не оторвался ли его кабель от площадки припоя на полосе, так как это единственная оставшаяся причина, по которой он не будет работать.)
Проблема : МОИ СВЕТОДИОДЫ ОЧЕНЬ ГОРЯЧИ НА прикосновение – ПОЧТИ ГОРЯТ
Причина:
Эта проблема имеет две возможные причины. Либо (А) У вас есть блок питания 24В, подключенный к светодиодной ленте 12В. Или (B) там «замыкание» вдоль полосы — то есть где-то припой прошел по плате и +ve и -ve соприкасаются, замыкая цепь. Или, если у вас есть выходной кабель, выходные +ve и -ve могут соприкасаться.
Если опция A верна, и 24 вольта подаются на 12-вольтовую полосу, то да, полоски будут работать. На самом деле они будут ярче, чем должны быть, так как у вас удвоится мощность. Но проблема в том, что это очень быстро (обычно в течение нескольких часов) повредит светодиоды и может привести к пожару.
То же самое с опцией B : если +ve и -ve и где-то соприкасаются, то полоски выйдут из строя в течение нескольких часов и светодиоды будут повреждены. Вы даже можете почувствовать запах гари, и это может быть пожароопасно,
Решение:
Если у вас есть источник питания 24 В, который идет на 12-вольтовые полосы, вы можете решить эту проблему, купив источник питания на 12 В, или вы можете найти преобразователь, который преобразует 24 В в 12 В (это между блоком питания и полосой).
Если у вас есть «короткое замыкание», вам нужно будет тщательно проверить каждую часть полосы вблизи и посмотреть, не проходит ли какой-либо припой через соединения. Если да, то можно либо перепаять, либо просто разделить припой ножом Стенли так, чтобы +ve и -ve больше не соприкасались.
Видео прохождение :
<noscript><img loading='lazy' src='/800/600/https/podsvetca.ru/wp-content/uploads/2020/08/svetodiod-proverit.jpg' /></noscript> youtube.com/embed/eeYwFGWXYd8?autoplay=1&mute=1&controls=0&disablekb=1&loop=1&modestbranding=1&color=white» frameborder=»0″ allowfullscreen=»»>
902 01 Проблема:
МОИ СВЕТОДИОДНЫЕ ПОЛОСЫ ОТКЛЮЧАЮТ МОЙ ВЫКЛЮЧАТЕЛЬ
Причина:
Это может быть вызвано двумя причинами. . Возможно у вас неисправен блок питания. Или же пусковой ток слишком высок для вашего выключателя.
Решение:
Если вы подозреваете, что источник питания неисправен, проверьте его, отключив все имеющиеся у вас блоки питания от выключателя и попробуйте снова подключить их по одному, добавляя еще один, пока выключатель не сработает. Тогда вы знаете, какой из них неисправен.
Если у вас нет неисправного источника питания, но несколько источников питания подключены к выключателю, и он срабатывает, то пусковой ток слишком велик для этого типа выключателя. Вам придется увеличить размер выключателя. Если он все еще отключается, рассмотрите возможность разделения источников питания на разные выключатели.
Видео прохождение :

90 201 Задача:
МОИ СВЕТОДИОДЫ МЕНЕЕ ЯРКИ БЛИЖЕ К КОНЦУ (тусклая, неравномерная яркость)
Причина:
Падение напряжения на полосе.
Решение:
Большинство стандартных светодиодных лент можно использовать длиной до 5 м, питая их с одного конца, при этом падение напряжения на ленте не будет видно человеческому глазу. (некоторые специальные полосы могут быть длиной 10 м, 15 м или 20 м).
Таким образом, если, например, вы соединили вместе 2 полосы x 5 м и включили их с одного конца, а полоса становится менее яркой ближе к концу, вам следует: (A) поднять полосу вверх и соединить 2 полосы по 5 м параллельно, или (B) проложить в кольцевой магистрали с пусковым и выходным проводом на 10 м и подключить оба кабеля обратно к одному источнику питания , как показано ниже.
Белая светодиодная лента – как подключить одну светодиодную ленту
Белая светодиодная лента – пример подключения #1
Белая светодиодная лента – как подключить несколько светодиодных лент – пример проводки # 1
Белая светодиодная лента – что можно и чего нельзя делать
Белая светодиодная лента – петля 12 м
Видео пошаговое руководство 902 53 1 (падение напряжения) :

Видео пошаговое руководство 2 (варианты проводки) :

Проблема: МОИ СВЕТОДИОДЫ ПАХНУТ, КАК ОНИ ГОРЯТ – КОГДА ОСТАВЛЕНЫ СВЕРТАННЫМИ СВЕРТКАМИ
Причина:
Если светодиодные ленты включены, когда они оставлены на предоставленной катушке или все еще свернуты, то накопление тепла приведет к их сильному нагреву и перегоранию.
Решение:
Используйте тест-полоски только в развернутом виде. Они ни в коем случае не должны быть закручены.
Видео прохождение :

Проблема: МОИ ПОЛОСКИ ИМЕЮТ НЕСОВМЕСТИМЫЕ ЦВЕТА В ПАТЧАХ (например, холодные белые полосы показывают теплые белые части)
Причина: 9000 5
У вас на них краска! Очень просто, я видел эту проблему сотни раз, если у вас есть холодная белая полоса, а затем на случайных участках, возможно, 50 мм, вы видите теплый белый (или они кажутся полностью «выключенными»), то это потому, что они были окрашены.
Это часто случается, когда маляры приходят и рисуют, не зная, что есть светодиодные ленты там, где они их не видят (например, внутри свода). Затем, когда вы включаете их, бац! – вы видите неисправности.
Решение:
В зависимости от количества краски полоски иногда можно спасти! Вы можете стереть краску с полосок. Используйте ли , а не какие-либо продукты на водной основе, иначе они повредят светодиоды. Вы также можете соскоблить засохшую краску со светодиодов тонким ножом. Убедитесь, что полоски выключены. Я делал это успешно много раз, и после этого полоски работали отлично.
Видео Прохождение :

Проблема: 9 0202 МОИ СВЕТОДИОДЫ ВООБЩЕ НЕ ЗАЖИГАЮТСЯ
Причина:
Если светодиоды не загораются вообще, то это может быть связано с неисправным блоком питания.
Решение:
Если у вас несколько блоков питания, попробуйте подключить другой блок питания к той же полосе, чтобы проверить, работает ли он. Если это так, то у вас неисправный блок питания и вам понадобится новый.
Проблема: МОИ СВЕТОДИОДЫ RGB/W ГОРЯТ ТОЛЬКО СЛАБЫМ (КРАСНЫМ) СВЕТОМ
Причина:
У вас есть источник питания 12 В, подключенный к светодиодным лентам 24 В.
Решение:
Единственным вариантом здесь является замена блока питания на 24 В для ваших 24-вольтовых полос.
Проблема: ПРИ ВЫБОРЕ ЦВЕТОВ ДЛЯ ПОЛОСЫ RGB/RGBW ОНИ ВСЕ НЕПРАВИЛЬНЫЕ
Причина:
Вы подключили кабели к контроллеру. Например, если вы подключили красный кабель к синей клемме, а синий кабель к красной клемме на контроллере, то всякий раз, когда вы выбираете цвет на контроллере, цвета будут смешиваться неправильно, поэтому вы увидите разные цвета света.
