Восстановление вентиляционного короба и воздуховода в квартире (на кухне и ванной) своими руками

Вентиляционный короб служит одновременно для очистки воздуха во всем подъезде. Выход шахты, как правило, есть на каждой кухне.

Это имеет свою причину, так как кухня – это самое загрязненное помещение. Необходимо отметить, что для правильной работы вентиляции сечение шахты не должно меняться, так как это сразу же снизит эффективность воздухообмена.

Такое часто происходит при непродуманной перепланировке кухни. Желание увеличить полезную площадь за счет уменьшения стояка системы вентиляции, напрочь заставляет забыть о соседях, которые отныне обречены задыхаться в загазованных квартирах.

Понятно, что делать это категорически запрещено. После жалоб соседей хозяев такой квартиры заставят произвести восстановление вентиляционного короба.

Конструкция вентиляционного короба и его функции

Схема вентиляции многоквартирного дома

Непременным атрибутом вентиляционной системы многоквартирного дома, является выпускной воздушный канал. Он представляет собой бетонную шахту или короб, который проходит через все этажи, снизу вверх.

Такой короб есть в каждом подъезде. Его назначение состоит в том, чтобы загрязненный воздух из каждой квартиры беспрепятственно выводился наружу, в атмосферу.

По материалу изготовления различают бетонные и гипсолитовые вентиляционные короба. Чаще всего они бывают прямые, но встречаются и косые, конической формы. Самой распространенной, типовой конструкцией короба является трехканальная.

Система состоит из трех частей, отлитых как монолитное изделие. Главной является вентиляционная шахта сечением 300 × 600 мм. Она сплошная и проходит от подвального помещения через все этажи, чердак и выходит на крышу.

Через эту шахту отработанные воздушные массы покидают внутридомовое пространство.

Остальные две части представлены воздуховодами, обычно круглого, реже квадратного сечения. Их диаметры – 125 и 130 мм.

Форма воздуховодов имеет два Г-образных изгиба, так как каждый канал из квартиры поднимается вверх на 2-3 м, где и выходит в общую шахту. Эта высота гарантирует создание естественной тяги, чтобы загрязненный воздух мог даже самотеком выходить наружу.

Если система вентиляции работает как положено, то воздух из кухни и санузла не проникает в жилые помещения, а беспрепятственно выводится на улицу через общую шахту.

Признаки проблем с вентиляцией из-за неисправности короба

Забитая система вентиляции

Когда вентиляция работает неправильно, это становится очевидным довольно быстро. Можно выделить главные признаки, которые говорят о том, что пора принимать меры:

спертый воздух;
повышенная влажность, конденсат на окнах, появление плесени на стенах;
возникновение эффекта обратной тяги, когда воздух затягивается от соседей;
уменьшение силы воздушного тока по направлению к вентиляционным отдушинам;
неприятные запахи из хозблока распространяются по квартире и не удаляются.

Если наблюдаются вышеописанные эффекты, значит, настала пора проверки вентиляционных каналов. Такую работу обычно проводят хозяева квартиры.

Цель проверки одна – определить, нужно ли проводить восстановление вентиляции.

Рассмотрим, какими могут быть причины нарушения работы системы вентиляции в стандартной квартире:

вентиляционная шахта: она может быть частично или полностью перекрыта как по естественным причинам, так и из-за деятельности хозяев квартир, например, при перепланировке кухни;
засорение квартирной части воздуховодов;
герметичность помещений в квартире, которая может быть обусловлена наличием пластиковых окон. Это делается повсеместно. Старые окна заменяются на новые, пластиковые. В результате ухудшается приток свежего воздуха с улицы, так как предусмотренная щель для проветривания в конструкции этих окон очень невелика. Чтобы улучшить воздухообмен, хозяевам следует принять соответствующие меры, доработав схему квартирной вентиляции;
влияние на всю систему квартирной вентиляции параметров окружающей среды. Оно становится заметным в жаркие дни летом и в морозные периоды зимой. Естественная вентиляция работает в основном из-за разницы температур в квартире и на улице.
Внутри жилых помещений обычно теплее, чем за окном, поэтому свежий воздух проникает внутрь и опускается на пол, а теплый отработанный воздух вытесняется наружу через общую вентиляционную шахту. Если летним днем температура атмосферного воздуха выше, чем в квартире, получается обратный эффект: в комнатах становится жарко и душно.
Зимой же, в мороз, приток холодного воздуха может настолько усилиться, что выдувает из помещений все тепло. Для этого случая также существуют методы улучшения схемы вентиляции.

Самой частой из рассмотренных вероятных причин неправильной работы вентиляции является неисправность вентиляционного короба.

Восстановление короба

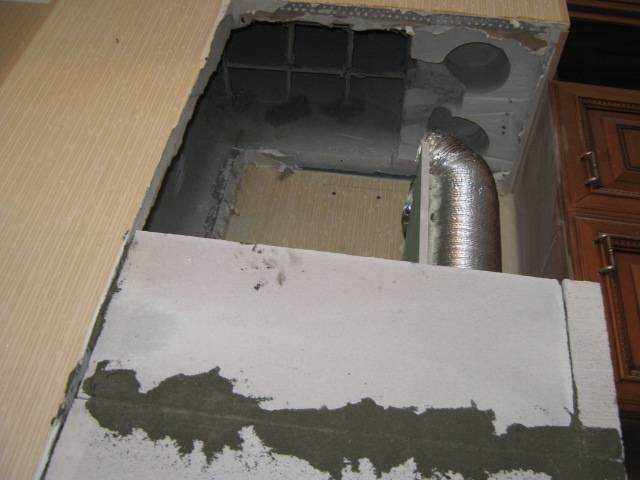

Процесс восстановления вентиляционного короба

Если случилось так, что на вашей кухне стандартный вентиляционный короб демонтирован, например, старыми хозяевами, или это произошло из-за вашей же непродуманной перепланировки, не огорчайтесь.

Восстановить короб, как того требуют нормы, возможно, и контролирующие органы больше не будут вас беспокоить.

Для проведения этих работ можно заключить договор с фирмой, которая имеет лицензию на подобную деятельность. Но их услуги обойдутся достаточно дорого.

Гораздо легче восстановить вентиляцию в квартире своими руками. Это обойдется дешевле, быстрее по времени и, возможно, даст неплохой практический опыт.

Необходимые материалы

Перед началом ремонтных работ следует подготовить необходимые материалы. Поскольку, как уже говорилось, вентиляционная шахта состоит из собственно самой шахты и воздухопропускных каналов, нужно будет соединить поврежденные части.

Для восстановления стенок вентиляционного короба применяются пеноблоки или гипсовые плиты. Они имеют следующие преимущества: водонепроницаемость, отличные огнеупорные характеристики, высокую прочность и шумопоглощающие свойства.

Поэтому большинство использует именно эти разновидности материалов.

Надо отметить, что такие материалы, как жесть, гипсокартон, фанера, а также ДСП и ДВП, категорически не подходят для этих целей именно потому, что не обладают нужными свойствами.

Для сращивания воздушных каналов целесообразно использовать либо пластиковые трубы соответствующего диаметра, либо гофрированные металлические рукава.

Ремонтные работы

Первым делом следует подготовить фронт работ. Отставляем в сторону все лишнее. При необходимости демонтируем часть мебели кухонного гарнитура.

Необходим свободный доступ к месту, где располагался вентиляционный короб. Оставшуюся на месте мебель нужно закрыть от пыли, чтобы не испортить. Пыли будет достаточно.

На следующем этапе нужно вскрыть часть пола и потолка, где ранее проходила вентиляционная шахта. Рассматривается самый сложный вариант, когда короб был полностью демонтирован.

Таким образом, становятся доступны каналы круглого сечения, где проходили воздуховоды, и видны границы примыкания стенок шахты к конструктивным элементам здания.

Затем нужно убедиться, что воздушные каналы чистые и не забиты мусором. В противном случае их обязательно следует прочистить. То же самое касается и основной шахты. Затем можно приступать к восстановлению вентиляционного короба на кухне.

Для начала, соединяются магистрали воздуховодов. Отрезки труб нужного размера вставляются в штатные места. Стыки надежно герметизируются. Для этого подойдет любой герметик, который предназначен для внутренних работ.

После этого выкладываются передняя и боковая стенка. Восстановление вентиляционного короба в помещении завершено. После высыхания выполняются нужные отделочные работы.

Самостоятельная проверка работы вентиляции

После завершения восстановления необходимо убедиться, что в восстановленная вентиляция исправно работает.

Для этого используется следующий способ: небольшая полоска тонкой бумаги или включенная зажигалка подносится к вентиляционным решеткам в каждой комнате. Это дает возможность оценить направление и силу воздушного потока.

Отработанный воздух из всех помещений должен уходить во вновь построенный вентиляционный канал.

В заключение

Информация, которая представлена в этом обзоре, касается некоторых особенностей работы системы вентиляции многоквартирных жилых домов.

Причины, по которым нельзя повреждать вентиляционные шахты общего пользования, достаточно очевидны.

Если это все-таки случилось, надеемся, что восстановление воздуховода своими руками не будет для вас невыполнимой задачей.
