Как утеплить вентиляционную трубу на крыше: Утепление вентиляционных труб на холодном чердаке частного дома

Вентиляционные трубы на крыше: технология установки, повышение эффективности

При обустройстве различных инженерных коммуникаций традиционно устанавливают вентиляционные трубы на крыше. Такое подход имеет свои особенности и требует тщательного соблюдения технологии монтажа. Кроме того, следует располагать трубы в соответствии с требованиями СНиП и других нормативных документов.

Вентиляционные трубы на крыше

Особенности вывода труб для вентиляции на крышу

Выводы через кровлю устраивают для:

• вентиляции внутренних помещений;
• установки фановой трубы стояка канализации;
• проветривания чердачного пространства.

Труба вентиляции на крыше располагается таким образом, чтобы отработанный воздух беспрепятственно удалялся. При этом ее высота и форма сечения определяются условиями эксплуатации и необходимой производительностью.

Самый простой способ сделать вывод трубы через кровлю — пропустить ее через конек крыши. Такой вариант установки отличается простотой монтажа и проведения изоляционных работ, но в этом случае стропильная система не должна иметь в наличии коньковую балку.

Для скатных крыш целесообразным решением будет монтаж вентиляционной трубы недалеко от конька. Кроме указанных преимуществ, такое расположение не требует дополнительного укрепления и устройства системы удаления снега, поскольку он не задерживается.

Выход вентиляции канализационных стояков

Возможные ошибки устройства выводов и их последствия

Обычно сооружение приточных каналов и отводов для удаления воздушных масс выполняют в процессе возведения дома, учитывая площадь помещений, конструкцию крыши и вид кровельного материала.

Если работы выполняются в уже построенном здании, то необходимо заранее спланировать расположение вентиляционных труб таким образом, чтобы нанести минимальный ущерб поверхности кровли при их монтаже. Иначе могут быть повреждены обрешетка и стропила, а также нарушена герметичность покрытия.

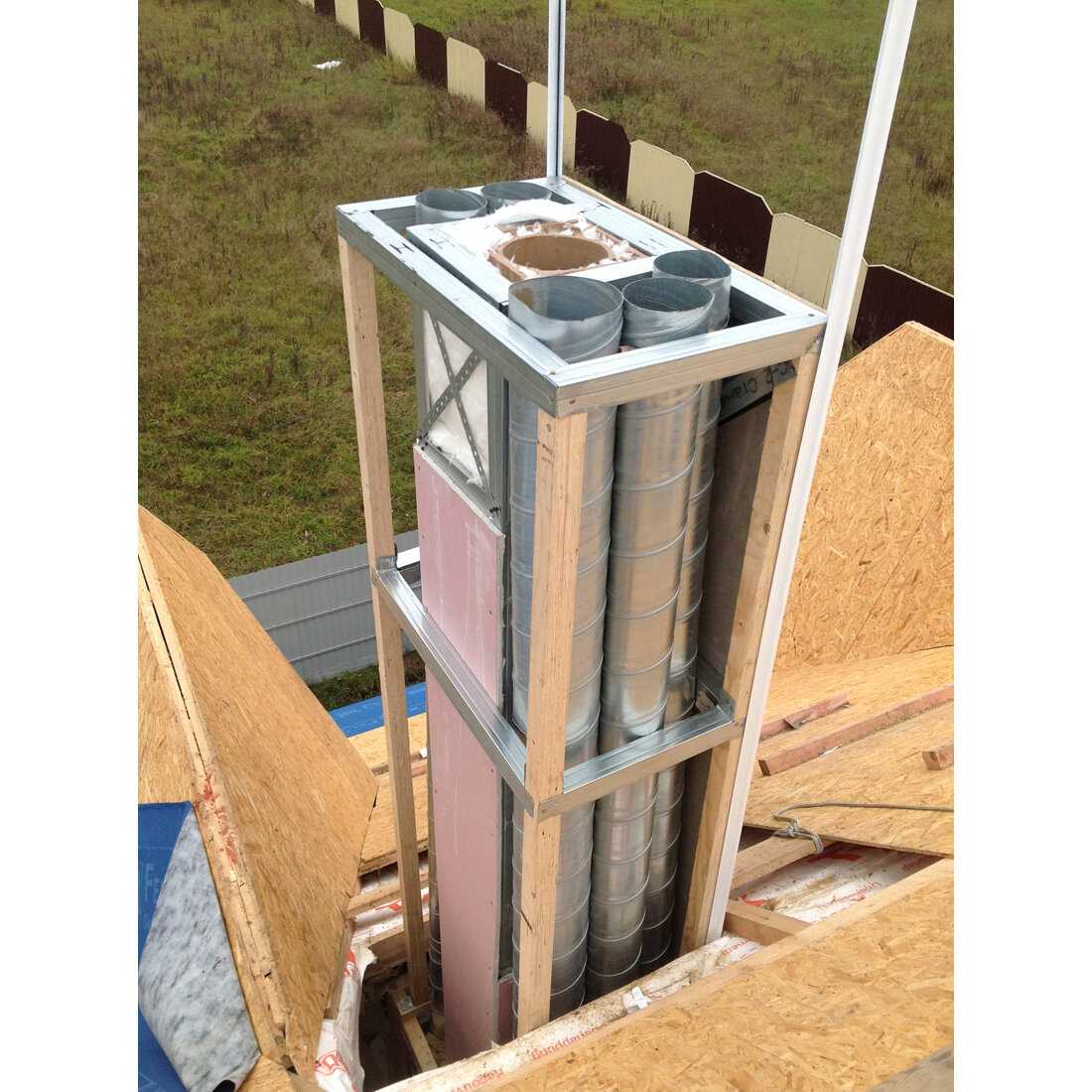

Вывод вентиляционных труб на крышу

Ошибки в установке выводов вентиляционных труб чреваты последствиями, среди которых:

• проникновение неприятных запахов из кухни и санузлов в жилые помещения при непродуманном объединении воздуховодов;
• неэффективное удаление воздуха из кухни, если труба для вытяжки на крышу была установлена в неподходящем месте;
• промерзание вентиляционных каналов из-за недостаточного их утепления.

Вентиляционная труба, устанавливаемая на крыше, должна выдерживать значительные ветровые нагрузки, поэтому не стоит выбирать слишком тонкие изделия.

Приспособления для повышения эффективности вентиляции

Для использования энергии ветра при устройстве естественной вентиляции служит дефлектор вентиляционной трубы, который представляет собой специальную насадку. Он устанавливается на вытяжных трубах или над вытяжными отверстиями, в зависимости от типа системы.

Принцип работы дефлектора состоит в разрежении воздушных масс, которое происходит в его диффузоре под воздействием силы ветра. Чем она больше, тем эффективнее происходит удаление воздушных масс. Установку дефлектора производят в процессе монтажа вывода вентиляции на крышу.

Дефлектор для вентиляционных выходов канализационных стояков

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

• крышки в виде зонта, защищающего от осадков;
• капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

как сделать на крыше, площадь сечени и высота, длина щахтных каналов

В соответствии со строительными нормативами и нормами все помещения, не имеющие окон, должны быть оснащены системами вентиляции. Поэтому труба вентиляционная на крыше уже давно стала привычным явлением. Главное, на что стоит обращать внимание, это соответствие расчетных параметров вентиляции фактическому состоянию канала, кроме того, немаловажной является и герметичность перехода вентиляционного трубопровода через кровельные конструкции, любая небрежность при монтаже этого узла может привести к образованию течи через крышу.

Содержание

1. Требования, предъявляемые к вентканалам
2. Влияние длины параллельных каналов
3. Влияние на тягу температуры
4. Как уменьшить сопротивление вентиляционного канала?
5. Прохождение вентиляционных трубопроводов через конструкции кровли
6. Как обеспечить эффективную работу вентиляции?

Требования, предъявляемые к вентканалам

Нормально спроектированный вентканал должен обеспечивать удаление из помещения воздуха без дополнительных нагнетательных устройств. При этом такое самотечное движение должно выполняться при температуре наружного воздуха в 12 градусов, а в помещении должно быть 20 или 24 градуса (для ванной). Если при таких условиях движение воздуха отсутствует, значит, были допущены ошибки при расчете или монтаже системы.

Величина тяги в канале будет зависеть не только от перепада температуры в его начале и окончании. При одних и тех же условиях различные системы могут действовать совершенно по-разному.

В этом случае свое влияние оказывают конструктивные особенности вентиляционного канала:

• Площадь сечения канала вентиляции — первый показатель, на который необходимо обращать внимание. Нормативные документы определяют минимально допустимое сечение вентканала — оно не может быть меньше чем 160 квадратных сантиметров (0,016 кв м). При этом размер одной стороны канала должен составлять 10 и более сантиметров. Если не брать в расчет толщину стенок, то для монтажа необходимо применять трубы сечением 14х14 см, это обеспечит минимальную тягу воздуха.
• Высота вентиляционной трубы также играет большую роль. Она подбирается исходя сечения канала, так для 14х14 высота должна составлять 3 и более метра, при размерах 14х27 см, допускается применять трубопровод длиной от 2 метров.

Влияние длины параллельных каналов

Во многих домах и квартирах единственного вентканала недостаточно, поэтому приходится прибегать к монтажу нескольких параллельных линий, в этом случае длина вентиляционных каналов, вернее их соответствие, может сыграть большую роль.

При прочих равных условиях, разница в высоте вентиляционных трубопроводов приводит к образованию в них различной по силе тяге.

В некоторых случаях это может привести даже к опрокидыванию направления движения воздуха в некоторых из них.

Во избежание подобных ситуаций необходимо стараться монтировать вентиляционные каналы с идентичными размерами. Если такой возможности нет из-за технических особенностей строения, то на канал с большей тягой должны устанавливаться устройства для регулировки тяги. В некоторых случаях может помочь различный диаметр вентиляционной трубы, но применять такие параллельные линии можно только в крайних случаях.

Влияние на тягу температуры

Еще один существенный фактор, переоценить влияние которого невозможно.

Чем больше разница температуры в начале и конце трубопровода, тем лучше будет тяга.

Иногда и сечение вентиляционного канала подобрано правильно, и длина соответствует, а скорость воздуха в вентиляции остается минимальной.

Для того чтобы исправить ситуацию в данном случае необходимо прибегнуть к Для того чтобы исправить ситуацию в данном случае необходимо прибегнуть к утеплению вентканала

. Такой способ позволяет уменьшить теплопотери в нижней части устройства, соответственно перепада температуры остается на должном уровне. А утепление верхней части канала позволяет избавиться от возникновения конденсата на внутренней поверхности вентиляционной трубы. Это сказывается на ее целостности, утепленный вентканал служит значительно дольше.

В некоторых случаях прибегают к монтажу вентиляции параллельно имеющимся дымоходам или трубам отопления, это обеспечивает прогревание воздуха в нижней части канала, и приводит к улучшению тяги.

Как уменьшить сопротивление вентиляционного канала?

Чаще всего вентиляционные трубы своими руками монтируются из кирпича или аналогичного материала. Сопротивление такого устройства будет значительно больше, чем у металлических или полимерных устройств.

Поэтому выполняя кладку необходимо придерживаться следующих правил:

• Внутренняя поверхность должна быть тщательно выровнена, все кирпичи или блоки должны быть выложены по уровню, не допускается выступание отдельных элементов.
• Все швы должны быть заполнены раствором, при этом его излишек должен быть аккуратно удален с внутренней поверхности трубы.
• Изготовление вентиляционных труб (каналов) из кирпича должно осуществляться таким образом, чтобы сохранялась вертикальная ось. Любое отклонение может негативно сказаться на создаваемой тяге. В некоторых случаях, когда техническая возможность выдержать вертикальность отсутствует, допускаются отклонения не более чем на 30 градусов.

Самым лучшим способом снижения сопротивления канала является применение готовых конструкций из нержавеющего металла или различных видов полимерных  материалов. Вентиляционная труба из полимера имеет небольшой вес, что существенно упрощает ее монтаж, ее внутренняя поверхность идеально гладкая, что обеспечивает идеальные условия для создания тяги в системе.

Стоит помнить о том, что некоторые полимеры обладают низкой температурой плавления, поэтому применять их для отвода продуктов горения отопительных устройств нельзя, а вот для систем бытовой вытяжной вентиляции они считаются вполне подходящим материалом.

Прохождение вентиляционных трубопроводов через конструкции кровли

На этот узел стоит обращать особое внимание. Лучше всего использовать специальные кровельные проходки, которые предлагают производители материалов для крыши, например, ондулин — труба вентиляционная, которая позволяет смонтировать надежное примыкание канала и покрытия. Интересным вариантом для различных трубопроводов является проходка «Мастер флеш». Она может применяться совместно с различными кровельными покрытиями, обеспечивает герметизацию конструкции.

Для того чтобы уменьшить влияние порывов ветра на стабильность тяги, другого метода как закрыть вентиляционную трубу специальными устройствами, не имеется. Такие насадки, защищающие от ветра, препятствуют и проникновению в систему атмосферных осадков, что увеличивает срок эксплуатации конструкции.

Как обеспечить эффективную работу вентиляции?

Перед тем как сделать вентиляционную трубу, следует выполнить ее расчет, проверить соответствие всем строительным нормам. Но помимо всех технических особенностей устройства следует продумать и устройство приточной вентиляции, которое окажет свое воздействие на работу всей системы.

В последнее время все чаще практикуется применение приточных вентиляторов, которые могут устанавливаться в стены или оконные конструкции. Их применение особенно актуально при наличии в помещениях металлопластиковых окон, которые практически исключают приток свежего воздуха извне.

Проектирование и монтаж систем вентиляции достаточно серьезный процесс, любая применяемая шахтная вентиляционная труба должна отвечать всем расчетам и требованиям нормативных документов. Поэтому доверить проектировку в каждом определенном случае можно только профессионалу, который сможет учесть все возможные особенности здания.

Отдельно стоит сказать о системах вентиляции, которые устанавливаются в квартирах или домах, оборудованных газовой отопительной или водогрейной техникой. Расчет такой системы осложняется тем, что необходимо учитывать необходимое количество воздуха, расходуемого для сжигания топлива. Любая ошибка в проектировании может привести к плачевным результатам. Очень часто случается, что самодеятельность при проектировке, и мнение о том, что вентиляционная труба шахтная способна обеспечить устойчивую работу газовой техники в любых условиях, приводит к загазированию помещения продуктами горения.

Не стоит рисковать своим здоровьем и жизнью, доверьте выполнение работ по устройству вентиляции специалисту!

нормы и правила по утеплению воздуховодов

Вентиляция относится к коммуникациям, монтаж которых планируется на стадии создания проекта строительства частного дома. Это обусловлено элементарными гигиеническими требованиями. Без правильного воздухообмена комфортное проживание просто невозможно.

Расскажем, как утеплить вентиляционную трубу, чтобы обеспечить ее нормальную работу зимой. Из представленной нами статьи вы узнаете, какие теплоизоляционные материалы соответствуют современным требованиям. Разбираемся, как выбрать оптимальный вариант утепления.

Заинтересованные домашние мастера найдут краткую инструкцию по монтажу теплоизоляционного барьера. Те, кто решит самостоятельно подогреть вытяжку, получат проверенную на практике информацию. Соблюдение наших рекомендаций – гарантия успешного результата.

Содержание статьи:

• Назначение теплоизоляции воздуховодов
• Технические характеристики материалов
• Обзор лучших современных утеплителей
  • Вариант №1 — минеральная вата
  • Вариант №2 — Вспененный полиэтилен
  • Вариант №3 — Пенопласт и пенопласт
  • Вариант №4 — Пенополиуретан напыляемый
• Выводы и полезное видео по теме

9 0030 Назначение теплоизоляции воздуховодов

устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, диктующим выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят через все пространство дома: начинаются в подвале, который часто используется как техническое или подсобное помещение, и заканчиваются над крышей.

Не все комнаты в доме отапливаются. Часто в подвале и на чердаке устанавливается низкая температура, из-за чего возникают проблемы, главные из которых – теплопотери и образование конденсата.

Схема вентиляции в частном доме. Если пренебречь теплоизоляцией чердака и крыши, то придется приложить больше усилий для утепления воздуховодов, расположенных под крышей

Правила устройства вентиляции изложены в СНиП 41-01-2003 . Там вы можете найти информацию об отоплении и кондиционировании воздуха в целом.

Теплоизоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Галерея изображений

Фото

Характеристика № 1 — Снижение теплопотерь

Функция № 2 — Предотвращение образования конденсата

Характеристика № 3 — Огнестойкость 9000 3

Функция № 4 — Снижение шума и вибрации

Каждая из этих функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на наружных стенках труб, вызывает коррозию металла и в короткие сроки может привести к полной замене некоторых вентиляционных секций. На чердачных стенах образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Не менее опасен внутренний конденсат. Влага просачивается сквозь стенки труб в жилые помещения, а также вызывает негативные последствия: повышает общий уровень влажности, вызывает деформацию деревянной мебели и отделки, появление грибка и плесени, плохое самочувствие жильцов.

График зависимости коэффициента теплопроводности современных обогревателей для вентиляции от температуры воздуха в неотапливаемых и жилых помещениях

И перепад температур в спальнях, и посторонние шумы, мешающие спать — все это результат охлажденный . Если вам знакомы эти проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. И для начала нужно правильно выбрать теплоизоляционный материал.

Спецификации материалов

Чтобы утеплитель прослужил долго, не отсырел раньше времени, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одной из важнейших характеристик является коэффициент теплопроводности , выраженный в Вт/м•°С. От этого зависит степень охлаждения воздуха в трубах. Производители, учитывая разные условия монтажа, выпускают теплоизоляционные материалы различной толщины и плотности.

В таблице представлены популярные строительные материалы, используемые для теплоизоляции воздуховодов. Используя приведенные выше данные, мы можем определить зависимость коэффициента теплопроводности от плотности и толщины материала

Вторым важным параметром является паропроницаемость . Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и увеличивает его влажность, что увеличивает теплопроводность.

Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Самый простой вариант – обернуть утепляемый участок полиэтиленовой пленкой

Следующая характеристика акустические характеристики . Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также генерирует звуковые волны. Они передаются по воздуху и жесткой конструкции воздуховода в окружающее пространство и создают дискомфорт жильцам дома.

Для минимизации шума нужно учитывать конструктивные особенности воздуховодов, делать их прямыми, с минимальным количеством поворотов. Значительно снизить шум можно также с помощью звукопоглощающей изоляции.

Не упускайте из виду такое качество как биологическая устойчивость . Чем меньше материал подходит для образования колоний плесени, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура других строительных материалов, таких как дерево или бетон.

Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы планируете разместить на чердаке жилое помещение, обеспечьте нормальную температуру и уровень влажности.

Для теплоизоляционного материала важен такой параметр, как рабочая температура . У разных обогревателей она разная, но диапазон от -35°С до +60°С можно назвать средним.

И еще одна характеристика — санитарно-гигиенические свойства . Теплоизоляция не должна распространять ядовитые, вредные газы. С этой точки зрения ценятся материалы, содержащие компоненты природного происхождения, например, войлок или минеральная вата.

Обзор лучших современных обогревателей

На российском рынке представлены все виды теплоизоляционных материалов, начиная от пенополистирола и стекловаты, которые используются все реже, заканчивая удобными растворами для напыления.

Подбор материалов для Строится с учетом конкретных экологических условий, нюансов монтажа и финансовых возможностей.

Рассмотрим, как изолировать домашние выхлопные трубы, проходящие в холодильных камерах. Мы предлагаем четыре варианта теплоизоляции, которые подходят для самостоятельного использования. Их характеристики соответствуют требованиям и стандартам, а с установкой справится даже новичок в строительном деле.

Вариант №1 — минеральная вата

К минеральной вате относятся совершенно разные категории утеплителей из стеклянных, базальтовых и шлаковых волокон. Стекловата считается наименее эффективным и дешевым материалом, который при многих достоинствах имеет не меньше недостатков.

Стекловата обладает отличными звукопоглощающими и теплоизоляционными свойствами, относительной прочностью и пожаробезопасностью — рабочая температура до +450°С. Она эластична, проста в монтаже

Но, к сожалению, этот бюджетный вариант может включать в себя вредные фенолформальдегидные смолы, крайне гигроскопичен, требует пароизоляции, а через 3-4 года теплоизоляционная функция теряется примерно на 50%.

Из-за недостатков стекловата ушла в прошлое, а ее место заняла базальтовая или каменная вата. Представлен в двух монтажных решениях: в виде матов (более тонкие – рулоны) и оболочек, часто фольгированных.

Оболочка больше подходит для утепления труб малого диаметра, вентиляционные каналы на чердаке часто оборачивают рулонной минеральной ватой.

Прочность, высокая устойчивость к биологическим воздействиям и меньшая гигроскопичность базальтовой ваты объясняются тем, что она производится из расплавленных горных пород

Преимущества:

• негорючий, огнестойкий материал, рабочая температура — до +1000°С;
• коэффициент теплоизоляции — в среднем до 0,038 Вт/м•°С;
• длительный срок службы;
• минимальная деформация.

Недостатки:

• недорогие сорта могут содержать вредные связующие вещества;
• выше стоимости стекловаты.

Способ крепления цилиндров и рулонных изделий различен. Цилиндры или обечайки состоят из 2-х частей, которые скрепляются замковым соединением. Для усиления фиксации швы проклеивают строительным скотчем.

Для повышения тепло- и пароизоляционных свойств выпускается оболочка из фольги. Рекомендуем использовать этот вид минеральной ваты для помещений с повышенной влажностью — чердаки и холодные подвалы

Базальтовая вата в виде матов или рулонов монтируется по-разному.

Порядок действий:

• Измерьте участок трубы, требующий изоляции.
• Отрежьте кусок теплоизоляции подходящего размера.
• Оберните трубу минеральной ватой внахлест, как одеяло. Если изоляция тонкая, можно обернуть в несколько слоев.
• Закрепите «одеяло» строительным скотчем, обмотав трубу спиралью по всей длине. Вместо ленты можно использовать отожженную проволоку.

Для вентиляционных каналов прямоугольного сечения применяют другой способ: «посадить» маты или плиты на специальный клей.

Вариант №2 — Вспененный полиэтилен

Этот материал настолько хорош, что его выпуском занимаются многие производители. Утеплитель можно найти под марками «Изолон», «Пенолон», «Тепофол». Вспененный полиэтилен чем-то напоминает поролон, но отличается крупными ячейками и техническими характеристиками.

Можно найти различные разновидности, среди которых — фольга, покрытая слоем алюминиевой фольги. Его преимущества – максимальная защита от влаги, сохранение тепла.

Примером фольгированного вспененного полиэтилена является Пенофол. Фольгирование производится с одной или двух сторон — во втором случае увеличивается отражательная способность изоляционного материала

В зависимости от марки и толщины материал имеет коэффициент теплопроводности 0,031-0,051 Вт/м•°С, рабочая температура — от -65°С до +100°С, водопоглощение до 1%, срок эксплуатации — 10 лет.

Преимущества:

• прочность и износостойкость;
• эластичность, простота монтажа;
• устойчивость к химическим и биологическим воздействиям;
• легкие;
• возможность многократного использования.

Недостатки:

• класс горючести — 2Г, плавление происходит при температуре выше +100°С;
• высокая степень дымообразования — D3;
• экологически вреден, разлагается in vivo 200 лет.

Мы рекомендуем использовать сшитый полиэтилен, который отличается от несшитого полиэтилена более высокими техническими характеристиками. Согласно европейским требованиям использование несшитых (газовспененных) сортов запрещено.

Утеплитель устанавливается по инструкции и практически не отличается от монтажа других рулонных материалов.

Вариант №3 — Пенополистирол и пенопласт

С пенопластом знакомы многие — его до сих пор используют в упаковке бытовой техники для предотвращения поломок при транспортировке. Это полимерная вспененная масса, очень легкая за счет большого количества газа в ячейках.

Пена жесткая, поэтому имеет вид пластин различной толщины или оболочек из 2-х или 3-х секций. При монтаже части оболочки соединяются замком шип-паз

Пенополистирол — экструдированный пенополистирол, при производстве которого используются те же исходные материалы, что и для производства пенопласта. Он имеет улучшенные характеристики и стоит дороже. Разницу между этими двумя материалами можно увидеть в таблице:

	Пенопласт	Пенополистирол
Коэффициент теплопроводности, Вт/м•°С	0,032-0,050 9021 8	0,028-0,034
Водопоглощение, %/сут	4/30	4/30
Прочность на изгиб, кгс/м²	0,07-0,20	0,40-1,00
Рабочая температура, °С	-50 … +75	-50 … +75
Срок службы, лет	25	50

Пенополистирол лучше сохранит тепло и дольше прослужит, кроме того, его используют для изготовления удобных чехлов для круглых труб.

Преимущества:

• легкий вес;
• устойчивость к биологическому воздействию;
• низкая стоимость.

Недостатки:

• класс горючести — Г3/Г4;
• вредный для здоровья дым;
• возможность изоляции только круглых труб.

При установке ракушки из нужно знать некоторые «странности» материала, особенно при использовании клея. Пенопласт плавится от обычных клеевых растворов, поэтому для дополнительной фиксации нужно приобрести специальный клей. Как вариант, используйте скотч или полимерную монтажную ленту.

Вариант №4 — пенополиуретан напыляемый

Если раньше напыляемые материалы для утепления трубопроводов и других конструкций применялись только в промышленности, то сейчас их активно применяют в частном домостроении, например, для теплоизоляции воздуховодов.

Пенополиуретан для бытовых нужд продается в небольших баллончиках. Распыление производится с помощью форсунки, при этом можно регулировать горизонтальное или вертикальное направление

Теплопроводность материала 0,019-0,04 Вт/м•°С, горючесть Г1, срок службы около 20 лет. Границы рабочих температур широкие — -160°…+150°С.

Преимущества:

• максимальное прилегание изоляции к воздуховодам;
• отсутствие швов и «мостиков холода»;
• теплоизоляция конструкций даже самой сложной конфигурации;
• высокоскоростное приложение.

Недостатки:

• высокая цена;
• нужны навыки распыления;
• при монтаже обязательна защита — комбинезон, очки, респиратор.

Специальная подготовка материала трубы не требуется. Утепление в виде пенопласта можно наносить как на отдельные трубы заранее, до их монтажа, так и на готовую конструкцию.

Пена застывает достаточно быстро, поэтому старайтесь совершать движения осторожно. Слой изоляции должен быть однородным, равномерно распределенным, без утолщений и «проплешин»

Порядок работы:

• Надеть защитную одежду, защитную маску и защитные очки.
• Прикрепите держатель к баллону, вставьте насадку.
• Поверните насадку в нужное положение — для горизонтального/вертикального нанесения изоляции.
• Для нанесения пены на открытые участки трубопровода движениями вверх/вниз, влево/вправо и т. д.
• Проверьте, нет ли «залысин».

В результате правильного напыления на поверхности труб должен появиться плотный прочный полимерный слой.

Кроме перечисленных материалов, для утепления вентиляционных каналов применяют вспененный синтетический каучук и ПИР-плиты. Покупаются и изолированные трубы – но это встречается реже и в основном практикуется на промышленных объектах.

Добавим, что современные материалы для теплоизоляции воздуховодов безопасны и полностью готовы к использованию. Но убедиться, что товар сертифицирован и соответствует требованиям безопасности, все же не помешает.

Выводы и полезное видео по теме

Опыт крепления пластиковых труб на чердаке:

Применение напыляемого полинорового утеплителя:

Как происходит монтаж самоклеящегося утеплителя Изолон:

9 0357

Сейчас вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем стандартам. Но не забывайте, что правильный выбор материала не решит всех проблем: нужно правильно и без ошибок установить теплоизоляцию.

Перед работой рекомендуем убедиться, что система вентиляции работает на полную мощность, не загрязнена, не требует ремонта и переделки. Если неприятности возникают из-за ошибок при монтаже труб, никакое утепление не поможет.

У вас есть информация по теме статьи, которой стоит поделиться с посетителями сайта? Есть ли в вашем арсенале известные только вам технологические тонкости? Пишите комментарии, пожалуйста, в блоке ниже, задавайте вопросы и публикуйте фотографии.

Как изолировать воздуховоды вытяжного вентилятора в ванной комнате (простой способ?)

Нет ничего более раздражающего, чем утечка воды из-за воздуховода вентилятора в ванной. И это может быть очень сложной проблемой для диагностики, потому что домовладельцы даже не подозревают, что конденсат может вызвать такой ущерб от воды.

Однажды я осматривал гараж, который был покрыт плесенью, потому что через некондиционированный чердак проходил воздуховод без изоляции.

Проблемы с воздуховодами в некондиционируемых помещениях

В каналах для ванных комнат, которые проходят через некондиционируемые помещения, обычно возникают проблемы с конденсацией, что может привести к росту плесени или повреждению стен.

То же самое происходит, когда в жаркий день вы пьете холодный лимонад на улице. Холодное стекло соприкасается с горячим воздухом, и на внешней стороне стекла образуются капельки воды. Но то же самое может произойти, если вы выпьете горячий кофе на улице в очень холодный день.

Что ж, если у вас есть вентиляционная труба в ванной, которая выходит на влажное подполье, чердак или недостроенный подвал, в воздуховоде может образовываться конденсат или капли воды.

Вода, образующаяся внутри вентиляционной трубы ванной комнаты, может даже полностью заблокировать воздуховод. Когда вода образуется внутри воздуховода, она может скапливаться в «нижних частях» воздуховода, а затем воздуховод еще больше провисает, в конечном итоге частично или полностью блокируя поток воздуха. И если на улице очень холодно, вместо этого внутри воздуховода может образоваться масса льда .

Чтобы свести к минимуму образование конденсата, всегда нужно изолировать воздуховод, если он проходит через некондиционируемую зону.

Читайте также: Каковы 8 основных применений вытяжных вентиляторов в ванной?

Решение №1. Предварительно обернутые изолированные воздуховоды

Самый простой способ изолировать вентиляцию ванной комнаты, проходящую через некондиционируемую зону, — просто заменить ее предварительно обернутым изолированным воздуховодом.

Эти изолированные воздуховоды имеют диаметр 3-6 дюймов и стандартную длину 25 футов, но вы можете купить и более длинные. Гибкий воздуховод обернут изоляцией из стекловолокна или минеральной ваты толщиной 1-2 дюйма.

Эта предварительно обернутая вентиляционная труба экономит ваше время и избавляет вас от хлопот, связанных с самостоятельным обертыванием воздуховода изоляцией, что может быть довольно хлопотным занятием. Все, что вам нужно сделать, это удалить существующий воздуховод и установить новый воздуховод.

Решение №2. Оберните существующий воздуховод

Может быть причина, по которой вы хотите сохранить воздуховод и самостоятельно обернуть его изоляцией.

У вас может не быть гибкого вентиляционного отверстия, у вас может быть жесткий металлический воздуховод более высокого качества, чем гибкие воздуховоды. Эти металлические воздуховоды имеют гладкие стенки, что означает, что они не имеют выступов, которые могут замедлять поток воздуха.

Самый простой вариант — временно снять воздуховод, чтобы обернуть его изоляцией, а затем снова установить. Возможно, вы сможете обернуть его, оставив на месте, но это действительно зависит от местоположения и количества препятствий, которые у вас есть.

А для улучшения тепловых характеристик вентилятора, а также для предотвращения образования конденсата — перед изоляцией рекомендуется заклеить воздуховод лентой и герметиком.

Шаг 1. Заклейте шов лентой

После того, как вы сняли металлическую вентиляционную трубу, рекомендуется сначала заклеить продольный шов воздуховода лентой для гипсокартона.

Герметизация вентиляционного отверстия, когда у вас есть доступ, и перед тем, как обернуть его изоляцией, даст вам еще лучшие результаты, если у вас есть проблемы с конденсатом.

Если вы разобрали металлические вентиляционные секции, вы должны оставить несколько дюймов на расстоянии нескольких дюймов от ленты (с каждого конца), иначе у вас могут возникнуть проблемы с соединением воздуховода. Но если воздуховод все-таки цельный, то можно сделать все за один прием.

Лента для гипсокартона сделает уплотнение намного прочнее после нанесения серого герметика.

Читайте также: Каковы кодовые требования к вентиляционным отверстиям для ванных комнат?

Шаг 2. Нанесите герметик для воздуховодов

После наклеивания ленты для гипсокартона вам потребуется нанести герметик для воздуховодов или мастику на ленту для гипсокартона и шов воздуховода.

Промажьте шов до такой степени, что вы больше не сможете видеть ленту для гипсокартона. Вы можете использовать дешевую 3-дюймовую кисть для нанесения герметика для воздуховодов.

После нанесения герметика можно приступать к обмотке утеплителя — не нужно ждать его высыхания.

Шаг 3. Оберните изоляцию и скрепите ее скобами

Уложите изоляцию из стекловолокна на пол и установите вентиляционное отверстие посередине изоляции. Оберните изоляцию вокруг воздуховода с нахлестом на несколько дюймов.

Убедитесь, что концы, которые будут подсоединены к вентилятору для ванны и к наружному воротнику колпака, свободны от изоляции (по крайней мере, на несколько дюймов), в противном случае повторное подсоединение будет затруднено.

Возьмите строительный степлер и скрепите стекловолокно в нескольких местах. После того, как она скреплена скобами, склейте шов изоляции алюминиевой лентой прямо поверх герметика. Не нужно ждать, пока герметик высохнет.

Читайте также: Как заменить вентилятор в ванной без выхода на чердак?

Изолированная коробка для корпуса

Помимо изоляции вентиляционной трубы, вы также можете создать изоляционную коробку, закрывающую корпус вентилятора в ванной комнате.

Вы можете сделать коробку из жесткой пенопластовой изоляционной плиты, соединив края лентой из алюминиевой фольги.
