Лайфхак дня: как легко найти скрытую проводку в стене
Приступая к ремонту в своей квартире, важно учитывать особенности расположения скрытой электропроводки в стене. В этой статье мы расскажем, как можно легко отыскать провода под слоем штукатурки без приобретения дорогостоящих гаджетов.
Времена, когда люди прокладывали электрические провода поверх стен, давно прошли. В наши дни, независимо от того, нужно ли вам выполнить перепланировку, демонтировать дверной проем или просто повесить картину, сначала необходимо выяснить точное расположение проводки в толще стены. В противном случае велика вероятность вызвать короткое замыкание и обесточить всю квартиру.
Надеяться на авось или на то, что проводка в вашей квартире проложена по всем нормам и правилам, сегодня тоже не приходится.

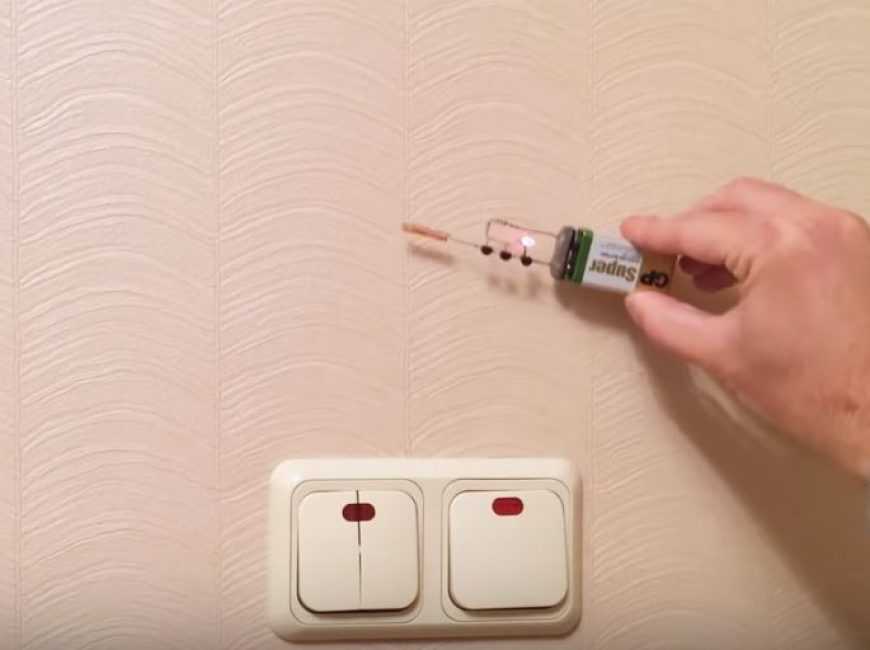

Одни из них работают по принципу электрической статики, другие основаны на электромагнитной индукции, но суть примерно одна: сначала устройство формирует собственное изменяемое магнитное поле. При приближении к стене, это поле воздействует на проводку и заставляет ее создавать уже свое магнитное поле, даже если по ней в этот момент не протекает электрический ток. После это величина магнитного поля считывается детектором, безошибочно выдавая местоположение провода в стене.
Но несмотря на все преимущества таких устройств, практически у всех них есть один существенный минус — их высокая стоимость. Не каждый захочет приобретать подобный гаджет ради одного-двух ремонтов, поэтому многие предпочитают пользоваться самоделками.
Мы же предлагаем воспользоваться прибором, который есть сегодня в арсенале практически каждого мужчины — это мультиметр. Этот универсальный прибор позволяет выполнять различные измерения в домашних условиях без вызова профессионального электрика. С помощью него, например, можно узнать вольтаж батарейки или напряжение в домашней сети, выявить сгоревший предохранитель, прозвонить цепь на целостность или измерить ее сопротивление.
Но не всем известно, что с помощью мультиметра также без труда можно узнать расположение скрытой проводки в стене. Сразу оговоримся, не каждый мультиметр подойдет для этих целей.
На рынке представлено достаточно много моделей, которые отличаются по функционалу и стоимости. Для поиска электропроводки нам потребуется тот прибор, который умеет измерять переменное напряжение в милливольтах. Именно этой характеристикой провод может выдать свое местоположение под толщей штукатурки.
Для начала протестируем способ вблизи обычного провода под напряжением.
Установим прибор в режим измерения переменного напряжения в милливольтах и поднесем плюсовой щуп к проводу удлинителя, подключенного в сеть. Как видно, показания мультиметра безошибочно определяют рост напряжения вблизи провода.
Однако в стене, где проводка находится на достаточном удалении от поверхности, такой способ может не сработать. Здесь нам и поможет одна хитрость.
Как вы знаете, любой провод под напряжением, создает вокруг себя электромагнитное поле. Зная эту особенность, можно повысить чувствительность мультиметра простой доработкой. Для этого мы свернем его плюсовой щуп в катушку и зафиксируем его в таком положении куском изоленты.
После этого можно приступать к поискам. При наведении импровизированной катушки к потенциальному месту нахождения проводки к стене, показания напряжения на экране мультиметра уверенно перешагивают за 150 mV и продолжают расти.
При удалении катушки показания падают.
Вывод прост: там, где показания выше, и скрывается искомый провод.
Для повышения чувствительности прибора вы можете обмотать такую импровизированную катушку вокруг любого металлического предмета, например, металлической линейки. Таким образом, шансы определить скрытую проводку даже в недрах самых толстых стен будут еще выше.
Автор: Антон Соколов
лайфхаки
Подпишитесь на нас
Новости Hi-Tech Mail.ru
Нажимая «Подписаться» вы соглашаетесь с условиями использования
- Mail.Ru
- О компании
- Реклама
- Редакция
- Условия использования материалов
- Обратная связь
Что нужно делать, если вдруг в квартире, или частном доме неисправен кабель скрытой (внутренней) проводки?
В тех случаях, когда в квартире или частном доме необходимо повесить картину, ковер, полку, или что-либо еще, возникает необходимость в том, чтобы эту стену, собственно, просверлить, чтобы закрепить на ней предмет.
И в итоге может оказаться, что в нужном вам месте проходил,неожиданно, кабель скрытой (внутренней) проводки, повреждение которого привело к печальным и непоправимым последствиям. В этой ситуации, естественно, лучше всего обращаться к профессиональному электрику. Но и понять, что конкретно произошло в данном случае и какие действия последуют, мы Вам советуем.
Итак, при повреждении провода скрытой проводки необходимо узнать, какая его часть повреждена. Это может быть один из двух проводов (либо ноль, либо фаза). Если Вы повредили проводку, крепя картину к стене, скорее всего, поврежденный провод находится в месте отверстия или рядом. Если Вы сделали несколько отверстий, то выяснить место повреждения будет сложнее.
Наши действия.
При повреждении скрытой электропроводки нужно узнать, поступает ли напряжение на электро-счетчик. Для этого нужно выключить автоматы в щитке и при помощи тестера, или лампочки (если тестера нет), проверить наличие напряжения в счетчике. Если напряжения нет, то получается проблема в доме.
Отключаем напряжение. Потом выясняем, какая конкретно часть проводки перестала работать. Часто, выходит из строя не вся проводка, а одна или несколько ламп, выключателей или розеток. Если повреждена одна или несколько розеток, то с помощью индикатора тока нужно выяснить, есть ли на них фаза. Если она есть, то повреждена нулевая фаза. Если фазаы нет — то, соответственно, фазная часть.
И если перебит фазный провод, то вас может ударить током, металлические элементы могут оказаться под напряжением. Отключив предварительно напряжение, нужно убрать металлические элементы интерьера, конструкций и строительные детали. Если перебитым оказался нулевой проводник, необходимо отключить автоматический выключатель, отсоединить поврежденный нулевой провод от шины и подать на него фазу.
Так как же найти поврежденный участок?
Лучше всего место обрыва скрытой проводки можно найти с помощью приборов, реагирующих на изменение электромагнитного поля. В месте обрыва скрытой проводки будут слышны характерные звуки.
Интересный способ поиска электропроводки на глубине до 6 см можно вести и с помощью обычного радиоприемника. Он настраивается на частоту 100 кГц и проводится по стене, если приемник начинает издавать шум, значит, в этом месте скрыт провод. При обнаружении разрыва прибор перестанет издавать характерные звуковые сигналы.
Когда мы обнаруживаем поврежденный провод, нужно заменить проводку полностью или частично, это уже зависит от ситуации. Скорее всего, придется штробить стену, портить ремонт (если он уже сделан). Электрики говорят, что расчищать штробу нужно примерно на 20 сантиметров от поврежденного места в каждую сторону. Затем провод помещается в распределительную коробку, закрываем ее, а затем можно штукатурить стену и заново клеить обои или класть плитку, дерево.
Или можно позвонить нам, в РетроРоссию и получить самую надежную, безопасную проводку, не требующую скрытого монтажа, к тому же очень красивую.
Термостат C-Wire: Как это работает на вашем термостате
Обратитесь к вашей печи или системе отопления
Эта система часто располагается в подвале, на чердаке или в гараже.
Возьмите с собой фонарик, этикетки, телефон и отвертку.
Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же этикетки клемм, что и на вашем термостате.
Примечание: Возможно, вам потребуется отвинтить крышку. Панель управления может располагаться сверху или снизу.
B) Сфотографировать проводку панели управления
Убедитесь, что вы хорошо видите следующие терминалы, так как вам может понадобиться ссылка на это изображение позже:
- Г
- С
- Р
- Вт или W1 (не во всех системах)
- Y или Y1
Примечание : Если у вас есть провода, подключенные к двум клеммам R, значит, у вас двухтрансформаторная система и вам нужна дополнительная помощь.
C) Маркировочные провода
Пометьте каждый из следующих проводов наклейками, входящими в комплект поставки вашего нового термостата:
- Г
- С
- Р
- W или W1 (не во всех системах)
- Y или Y1
Если у вас нет наклеек, вы можете использовать скотч и ручку.
Примечание : Если к клемме подключено несколько проводов, маркируйте только провода, идущие к термостату *.
D) Отсоедините маркированные провода
Отсоедините только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. Если немаркированные провода отсоединены, немедленно подсоедините их снова.
Примечание : Вам может понадобиться отвертка, чтобы освободить провода от клемм.
E) Подсоедините маркированные провода к адаптеру C-Wire
На стороне «термостата» адаптера C-Wire нажмите на выступ, чтобы открыть соответствующий разъем. Вставьте маркированные провода в следующие клеммы:
- W-провод —> W-терминал
- G-Wire —> C Клемма
- Y-провод —> K-терминал
- R-провод —> R-терминал
Примечание : Это преобразует G в C, а Y в K.
F) Убедитесь, что провода подсоединены
Аккуратно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.
G) Подключите адаптер C-Wire к плате управления
На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.
Примечание : Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.
H) С-образный адаптер крепления
Используйте входящее в комплект крепление и клейкую прокладку, чтобы закрепить адаптер C-Wire внутри печи или системы отопления.
Примечание. Убедитесь, что ваши провода не перетянуты и не натянуты.
I) Закройте крышку печи или системы отопления
Убедитесь, что крышка полностью закрыта. Некоторые системы не включатся, если крышка не полностью закрыта.
Поздравляем: Вы подключили адаптер C-Wire! Теперь вы можете закончить установку вашего нового термостата!
Случайно просверлили кабель? Вот что делать.
Главная » Блог » Случайно просверлили кабель? Вот что делать.
Один из первых советов, который вы, вероятно, получите, если спросите эксперта о подвешивании полок, картин или любых других действиях, связанных с сверлением отверстий в стене, убедитесь, что вы не просверливаете электрические провода. проволока! Звучит просто, но сказать легче, чем сделать. И даже когда вы знаете лучше, все мы время от времени ошибаемся
Конечно, мы не хотели бы предполагать, что все, кто читает это, являются опытными самодельщиками, так что же мы подразумеваем под просверленным электрическим кабелем? Электричество в вашем доме или бизнес-собственности обеспечивается сетью кабелей, которые проходят по всей территории, в основном через стены, под половицы и потолки. Те самые стены, в которые вы бы просверлили отверстия, если бы хотели повесить полки, или забили бы гвозди, чтобы повесить картины и так далее.
Вам, вероятно, не нужна сертификация по электроприборам, чтобы знать, что сверлить электрический кабель под напряжением — плохая идея и, конечно, нехорошо для вашего дома.
В самом лучшем случае у вас будет оборванный электрический кабель в месте, до которого вы не сможете добраться без незапланированного сноса стен, но бывает и хуже.
Как узнать, что вы просверлили кабель?
Вашим первым предупреждением будет то, что по проводу проходит электричество до внезапной потери питания, но, конечно, это будет зависеть от того, включено ли это устройство в то время, когда вы просверливаете провод.
Однако очень маловероятно, что такой инцидент затронет только устройство или приспособление на конце кабеля. Где-то сзади в цепи должен быть выключатель, который должен защитить вас и вашу собственность в случае, если что-то подобное произойдет, и он делает это, отключая электричество в этой цепи, когда замечает изменение электрических свойств, связанное с аварией. короткое замыкание. Опять же, вам нужно, чтобы что-то в этой цепи было заметно включено, чтобы вы могли заметить, что оно отключается, чтобы это было полезным способом сказать, что вы просверлили кабель.
При этом, если вы не просверлили провод, идущий к дорогостоящему элементу, такому как электрическая духовка или душ, на одном выключателе должно быть несколько приспособлений или розеток. Например, если вы просверлите провод в цепи освещения, он должен отключить предохранитель или выключатель для всех ламп.
Наконец, самым очевидным признаком того, что вы просверлили электрический провод, будет хлопок и возможная вспышка при коротком замыкании проводов. Вспышка, конечно, будет видна только через отверстие, которое вы просверливаете, но с количеством электричества в типичном здании взрыв должен быть достаточно громким, чтобы его можно было услышать сквозь стены.
Что нужно проверить в этом случае
Прежде всего проверьте, все ли с вами в порядке. Если вы используете безопасную дрель в хорошем состоянии, вы должны быть защищены от возможного поражения электрическим током, но если ваша дрель имеет металлический патрон и ваша рука соприкасалась с ним в точке сверления провода, электричество будет направлено по самому простому пути к земле, который, вероятно, будет проходить вдоль сверла и через ваше тело.
Однако очень маловероятно, что вы получите удар током, не осознавая этого.
Следующее, что нужно проверить, это то, что инцидент не привел к пожару. Это будет сложно, поскольку провод находится за стеной, и (вероятно) ваш единственный способ увидеть, что там происходит, — это маленькое отверстие, которое вы только что просверлили, но вы должны почувствовать запах гари, а в тех случаях, когда он прогрессировал. достаточно далеко, вы сможете увидеть мерцание пламени через просверленное отверстие. Конечно, если такое случилось, пора вызывать пожарных и выводить себя и своих близких из дома!
Устранение проблемы
К сожалению, не существует версии этой проблемы, которая не требует вызова квалифицированного электрика на место для ее устранения, поэтому мы не будем вдаваться в подробности ремонта электрики. Однако более очевидная проблема заключается в том, что провод находится за стеной, и вашему электрику нужно будет добраться до него. Другими словами, вам, возможно, придется заручиться помощью подрядчика, чтобы починить вашу стену.
Сначала поговорите со своим электриком, так как он может порекомендовать, кого пригласить. В некоторых случаях он может даже починить для вас стену. По крайней мере, они смогут сообщить вам, что нужно сделать, чтобы вы могли получить предложение от подрядчика.
Советы по предотвращению просверливания кабелей
Весь этот разговор о том, что делать, если вы случайно просверлили электрический провод, может быть полезен, но нельзя обойти стороной тот факт, что лучший способ справиться с этой проблемой — не создать его в первую очередь. Итак, имея это в виду, давайте рассмотрим несколько советов по предотвращению сверления электрических кабелей.
- Не сверлите глубже, чем нужно. В большинстве случаев при сверлении стены вы просверливаете только гипсокартон/гипсокартон. В этих случаях нет смысла продолжать работу в полости за гипсокартоном, так что не делайте этого. Даже если у вас есть какие-то неприятные проблемы с размещением и выровняйте свое отверстие с электрическим проводом, только сверление достаточно далеко, чтобы пройти через гипсокартон, предотвратит повреждение провода.
- Знайте расстояние между шипами. Для каркасных стен расстояние между стойками — это расстояние от центра одной стойки до другой, при этом стойки представляют собой вертикальные куски дерева, к которым крепится гипсокартон ваших стен. Если вы ограничите сверление точками, которые находятся прямо над шпилькой, вы должны быть в безопасности от любых проводов. По большей части. Бывают случаи, когда провод должен проходить через шпильку, поэтому этот метод не является надежным.
- Приобретите прибор для поиска стержней или детектор напряжения. Эти устройства представляют собой неинвазивный способ обнаружения того, что находится за вашей стеной, и могут использоваться для поиска вышеупомянутых шпилек, а также проводов и отслеживания их пути за стеной. Чтобы весь день не бродить вокруг стены бесцельно, начните с места поблизости, где, как вы знаете, есть электрическая проводка, например, рядом с розеткой, и проследите проводку в обратном направлении. Если вам повезет, он окажется в той же цепи, что и провод, который вы просверлили.
- Получите эксперта! Делать своими руками может быть весело, и многим из нас нравится быть самодостаточными, но иногда лучше доверить это профессионалам. Если вы не уверены, что сможете безопасно просверлить отверстие в стене, не делайте этого. Вы рискуете своей безопасностью, своим имуществом и огромными счетами за ремонт. Вызов профессионала, чтобы он позаботился о работе, может стоить больше, чем сделать это самостоятельно, но это, безусловно, будет стоить меньше, чем оплата ремонта, если вы просверлите этот провод!
Если вам повезет, он окажется в той же цепи, что и провод, который вы просверлили. Заключительные мысли
Возможно, вам будет приятно заниматься подобными вещами самостоятельно, но каждый раз, когда речь идет об электричестве, мы не можем не подчеркнуть, насколько важно не увлекаться. Пусть об этом позаботятся специалисты, потому что затраты на ремонт случайно просверленного электрического провода будут намного выше, чем затраты на то, чтобы нанять кого-то для сверления отверстий.
