Как найти обрыв провода в стене
Нередки случаи, когда внезапно гаснет свет в квартире или отдельной комнате. Хозяева сразу бегут смотреть в окна соседей. Если у них свет есть, значит проблема состоит в нарушении целостности проводки. Чтобы восстановить подачу тока, нужно найти обрыв провода, который замурован под слоем отделочных материалов. Как правильно это сделать и как устранить неисправность, расскажем далее.
Чтобы правильно оценить масштаб работы по устранению неполадок с электричеством, необходимо знать основные причины, которые могут привести к проблеме. Чаще всего свет гаснет из-за первоначально неверного монтажа электрической сети или нарушения правил ее эксплуатации, а именно:
- Пропадает контакт на клеммных соединениях. Это могут быть автоматы на щите распределения или розетки. Нередки случаи замыкания выключателя. Если плохо замотанная клемма ослабевает, то со временем окончательно разматывается. От нее может происходить перегрев соседних элементов, возникают искры.
- Достаточно уязвимым местом является соединение в монтажной коробке. Если изначально оно выполнено не качественно, то рано или поздно это приводит к прекращению подачи тока. Большую опасность представляют скрутки проводов кустарного производства. Некоторые электрики, пренебрегая правилами безопасности, скручивают металл и алюминий вместе. Толстый жесткий провод совместно с гибким несовместимы. Также нельзя применять клеммы не соответствующие токовой нагрузке на определенной линии.
- Дефекты скрытого характера. Электрическая цепь может прерваться на участках проводки, глубоко заделанных в стене.
- Бытовые причины. Сюда относят сверление стены или забивание гвоздя в то место, где находится проводка. При попадании в провод инородного объекта происходит замыкание.
Как отыскать обрыв провода в стене
Если погас свет в квартире или только в одной из ее комнат, значит проблема кроется в электроприборах.
Проверка распределительного щита
У распределительного щита может выбить автоматы или перегореть плавкие предохранители. Если проблема в этой области не обнаружена, значит переходят к поиску неисправностей непосредственно в квартире. Сначала нужно вспомнить следующее: не было ли на днях проведено строительных работ, в которых имело место сверление стен, близких к проводке. Если нет, то переходить к следующему вопросу: не было ли в течение ближайших недель в квартире чрезвычайных происшествий, например, затопление из-за не выключенного крана или потоп от соседей.
Также следует взять на заметку недавние «симптомы», предшествующие вырубанию света. Это может быть моргание света, треск или искрение контактов, характерный запах сгоревшей изоляции и прочее.
Порой только одна эта информация может помочь быстрому поиску места аварии и скорейшей локализации. И в любом случае, поиск следует начинать с распределительного щитка. Его осматривают визуально на целостность контактов и креплений. Например, не хорошо, если на автомате обнаружен почерневший контакт или вылетела из места соединений клемма.
Если вышеперечисленные неполадки обнаружены, то следует сразу проверить напряжение на вводном автомате. Для этого берут мультиметр, который устанавливается на измерение переменного напряжения показателем свыше 250 В. Подача электричества в щитке считается в норме, если прибор показывает верное значение при измерении.
Следующий шаг проверки – это обнаружение контакта на клемме. Надежность зажатия проводков, в шинах нуля проводится путем их осмотра. При необходимости нужно произвести их подтяжку. Одновременно выравнивается норма заземления. Автомат включают на вводе, чтобы последовательно проверить работоспособность автоматических выключателей, которые еще не были затронуты при осмотре.
Также не забывают проверить дифавтоматы и УЗО. Делают это индикаторной отверткой. Во включенном положении этих элементов должна выходить фаза. Для оценки состояния также можно воспользоваться мультитестером. С его помощью замеряют напряжение между выходом автомата и общей шиной нуля. Если все проверки прошли успешно, то переходят к поиску аварийного участка в помещении.
Локализация места аварии
При прекращении подачи напряжения на определенной розеточной группе можно утверждать, что обрыв произошел на конкретной линии. Также дело обстоит и с освещением, если оно погасло в одной комнате или нескольких сразу. При этом розетки остаются в рабочем состоянии, а свет в других комнатах есть. Часто дело обстоит так, что распределение относится всего к одному или двум автоматам.
Участок обрыва выискивается от щита к точке, где произошло ограничение в подаче напряжения. Это может быть розетка или осветительный прибор. Этими участками могут стать следующие:
- трасса от щита до распределительной коробки;
- определенный участок от розетки до коробки распределения, то есть выключателя;
- траектория от выключателя или коробки до осветительного прибора.
Есть определенный тип разводок, где проводка к розетке не имеет распределительного короба. Здесь провод сразу идет от щита до конечной точки. От одной розеточной группы к следующей протягивают кабель. Такое расположение сразу можно увидеть в случае прилегания к розетке двух кабелей. Один из них выступает из щита, а другой переходит на очередную группу.
Рекомендуемые товары
Не найден элемент инфоблока
Поиск участка проводки с обрывом
При отсутствии схемы проложенной проводки довольно сложно найти проблемный участок. В любом случае, начинают проверку от распределительного щита. Индикаторной отверткой определяют фазу. Там ли она находится, где следует или нет. Если фаза располагается на выходе с определенного автомата, то далее протекает по распределительной коробке. Но уже на нижней розетке ее не обнаружить. Значит, проблема кроется между розеткой и коробкой.
Данный способ обнаружения аварии подходит исключительно для разрыва фазного провода.
Хороший способ поиска проблемы – это поведение прозвона участков мультиметром. При нормальной проводимости участка цепи прибором издается специфический сигнал. Медный провод дает небольшое сопротивление. При сечении 2,5 мм² выдается всего 0,7 Ома. Это если брать элемент в 100 метров длины. В масштабах всей площади квартиры этот показатель несущественен. Индикатор может выдавать значение «0» или что-то близкое к нему.
Участки тестирования могут оказаться слишком длинными, поэтому штатными проводами прибора выполнить прозвон не всегда получается. К примеру, расположенный в прихожей щит может быть на дальнем расстоянии, если распределительная коробка размещена в зале. Для проверки нужно запастись дополнительным отрезком медного провода, которого будет хватать на весь отрезок до удаленной комнаты.
Сначала прозванивают участок от щита до короба. Провода кабеля проверяют индивидуально. Затем переходят к кабелю от короба до розетки. По окончании работы обязательно затянуть контакты на клеммах. Линии освещения прозваниваются дольше, так как приходится затрагивать отдельно щиток и короб, а также все, что между ними расположено. После этого переходят к проверке нулевого провода от короба до светильника. Если есть провод РЕ, то захватывают и его.
Поиск точного места обрыва
В том участке стены, где обнаружен неисправный кабель, нужно провести визуальный осмотр. Нет ли на поверхности механических повреждений, которые могли бы привести к замыканию. Если имеют место ветхие провода, то весь поврежденный участок меняется на новые элементы.

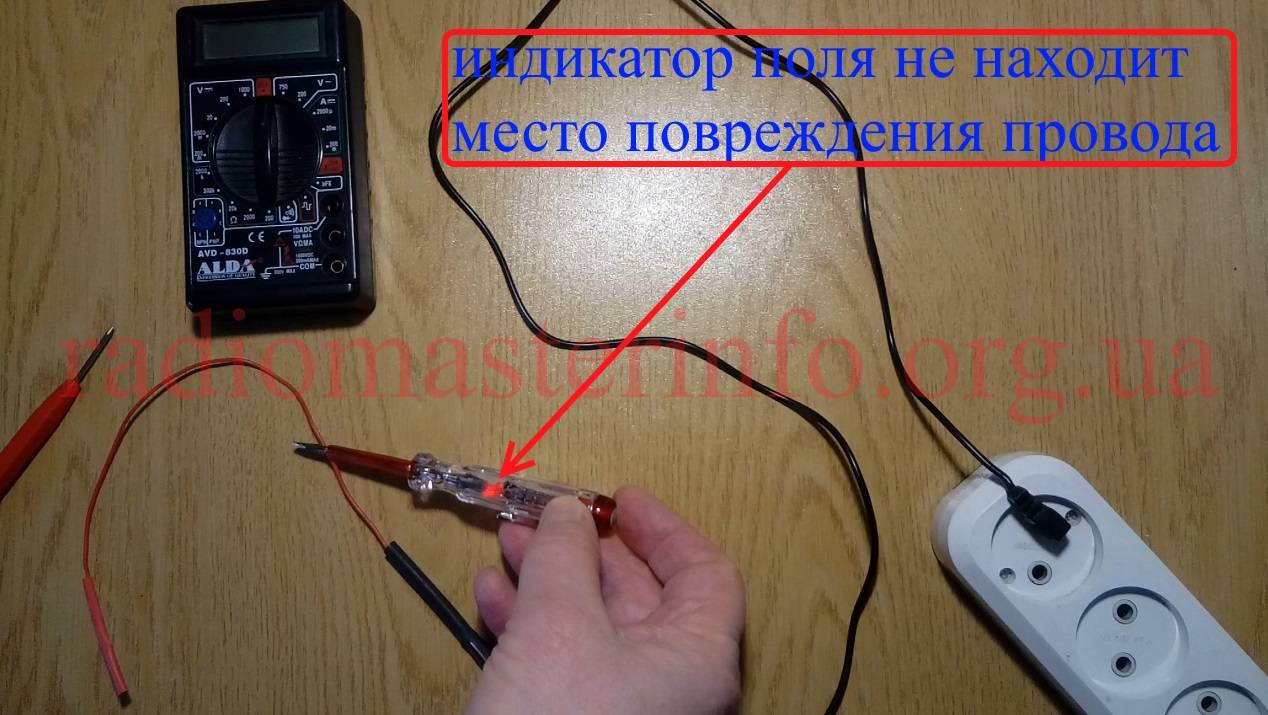

Самый действенный способ поиска точного места обрыва – это применение специального детектора проводки. Устройства могут быть разными.
Одни сразу указывают на поврежденный участок, а другие требуют досконального подхода. Иногда приходится проводить процедуру и два, и три раза подряд, чтобы достигнуть цели.
Лучше всего приобрести детектор проводки с четырьмя порогами чувствительности. Такой прибор выявляет место аварии сразу же и точно. Обычный бесконтактный фазный индикатор потребуется при изучении правильности расположения проводов в щите распределения. Его также используют для многих электромонтажных манипуляций. Но есть и существенный недостаток такого прибора. Он не в состоянии определить проводку, если та располагается в гильзах или прикрыта бетонным слоем даже небольшой толщины.
Примеры товаров
Представляем вниманию детектор напряжения (проводки) и инженерных коммуникаций Wall Pro CONDTROL. Ссылка на товар: https://www.smsm.ru/product/detektor-napryazheniya-provodki-i-inzhenernykh-kommunikatsiy-wall-pro-condtrol/.
Wall Pro CONDTROL поможет выявить скрытые в стене инженерные коммуникации.
Вы можете использовать его для поиска проводов из меди, стали, пластика и металлопластика в водопроводных трубах, в каркасах перекрытий из дерева или стали, в стояках отопления и в электропроводке. У прибора настроены четыре режима сканирования, которые отображаются на подсвеченном ЖК-дисплее широкого формата.
Прибор поможет обнаружить как границы, так и скрытые конструкции. Происходит это при помощи звукового сигнала, а также подающейся индикации на экран. Прибор может давать световой луч, который фиксируется на том участке стены, где обнаружен порыв. Wall Pro CONDTROL сканирует стеновое пространство и визуализирует скрытые провода и конструкции строительного характера.
Технические характеристики Wall Pro CONDTROL:
- сканер электропроводки Wall Pro CONDTROL;
- глубина обнаружения до 40 мм (пластик, металлопластик, дерево, медь), сталь — до 76 мм;
- электропроводка под напряжением до 50 мм;
- питание — 1*6F22, Крона;
- продолжительность работы — 5 ч;
- класс пылевлагозащиты — IP5X;
- габариты — 189мм*83мм*38мм;
- вес — 240 г.
Порой, чтобы найти обрыв провода, требуется затратить массу сил, применив при этом разные способы обнаружения аварии. Все работы нужно проводить с соблюдением правил безопасности. Причина отключения электроэнергии может состоять как в прорыве кабеля, так и в ряде иных неполадок. Разобраться самостоятельно в них можно при условии четкого соблюдения инструкции.
Детекторы проводки и металла
При проведении монтажных и ремонтных работ часто бывает необходимо определить, где проходит скрытая проводка. Если отсутствуют проектные или исполнительные схемы, сделать это практически невозможно. Между тем при сверлении отверстий в стене всегда есть вероятность повреждения кабеля, что может повлечь серьёзные неприятности, особенно если он под напряжением. Может произойти короткое замыкание, повреждение дрели или перфоратора. Проводку же необходимо будет укладывать заново, включая этап штробления стен.
Чтобы этого не случилось, необходимо использовать специальные приборы для обнаружения скрытой проводки, которые называются детекторами или индикаторами.
Приборы обладают небольшими размерами и массой, их легко переносить. Чтобы обнаружить скрытый кабель, необходимо всего лишь провести индикатором по стене. Когда проводка будет найдена, он подаст соответствующий сигнал.
Виды приборов
В настоящее время на рынке представлены различные виды индикаторов. Наиболее распространёнными из них являются электростатические и электромагнитные приборы. По принципу действия они несколько отличаются друг от друга, но все они предназначены для обнаружения металлов. Реже используются ультразвуковые и емкостные приборы. В отличие от предыдущих, они способны обнаруживать любые посторонние предметы в стенах.
Встречаются и комбинированные детекторы, которые могут обнаруживать электропроводку различными методами. В частности, электростатические и электромагнитные индикаторы могут быть ещё и емкостными. Такое свойство делает их более универсальными, хотя и немного более дорогими.
Функции
Главными функциями детекторов проводки являются:
- Обнаружение линий под напряжением бесконтактно;
- Нахождение активных электромагнитных полей;
- Тестирование непрерывности проводов;
-
Установление полярности электросетей с постоянным током.
Кроме того, в зависимости от конкретной модели индикатор может выявлять элементы из пластика и дерева в стенах, обнаруживать пустоты, вычислять глубину нахождения найденных включений.
Характеристики детекторов проводки
Касательно характеристик детекторов проводки, которые необходимо учитывать в процессе подбора конкретной модели, основная из них – глубина срабатывания. Но перед этим необходимо выяснить, на какие объекты будет возникать реакция.
В частности, одни приборы могут обнаружить сталь или чугун на глубине до 12 сантиметров, а медь – до 8 сантиметров, дерево – до 3,8 см. Если речь идёт об электропроводке под напряжением, глубина составляет 5 см.
Особенности применения
Как использовать данные приборы? Необходимо учитывать специфику конкретного детектора. В частности, электростатический индикатор способен найти только кабель под напряжением. Значит, требуется вначале узнать, есть ли он в электросети.
После этого проверяем сигнализацию индикатора. Для этого испытываем её на открытой проводке. Наиболее дешёвые приборы могут передавать исключительно звук с разной частотой. При наибольшем приближении к электропроводке необходимо запомнить конкретную тональность.
Рекомендуется иметь под рукой ручку, карандаш или маркер для рисования примерного маршрута закладки кабеля.
С электромагнитным индикатором всё несколько проще. Сам прибор проверять не требуется, но необходимо подключение к электросети потребителя мощностью свыше 1 кВт. При использовании комбинированных приборов необходимо вначале выбрать искомый материал.
Приобрести детекторы проводки Вы можете в нашем интернет-магазине. Наши менеджеры окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или отправьте заявку на адрес [email protected] и мы Вам перезвоним сами!
Что делать, если во время сверления стены вы задели электрический кабель?
15 марта 2018 г.
/ Заявки на товары1
АКЦИИ Повреждение электропроводки из-за сверления отверстий в стенах — удивительно частое явление, особенно при ремонте зданий. Мало того, что свет гаснет, так еще и предохранитель обычно перегорает. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или перерезали провод, просто использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам нужен профессиональный набор!
Обратите внимание: Как правило, силовые кабели в стене или в полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток. Если вы подозреваете, что задел электрический кабель, его обязательно нужно отремонтировать. Вы должны немедленно убедиться, что питание выключено , прежде чем что-либо трогать. В худшем случае, если защитный провод заземления был поврежден, вы рискуете получить смертельный удар электрическим током.
Альтернатива классической распределительной коробке для скрытого монтажа:
LVRK-L, для быстрого и безопасного ремонта
Ответ HellermannTyton на вопрос, как лучше отремонтировать поврежденный электрический кабель, – LVRK-L Комплект для ремонта кабеля для низковольтных проводов. Удобный набор содержит все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью, порезанных кусачками или лезвием. Это также компактное решение . Нет необходимости протягивать новые кабели или прокладывать большую полость для установки распределительной коробки скрытого монтажа.
По сравнению с предыдущей моделью (LVRK) новый комплект включает более длинных 30-мм обжимных соединителей . По сравнению с более короткими соединителями, эти проще в обработке, поскольку теперь возможны два обжима вместо одного. Кроме того, новые разъемы подходят не только для гибких жил (многожильных), но и для жестких жил .
Краткий обзор самых важных преимуществ:
- Простота обработки: Разъемы позволяют два обжима , т.е. по одному обжиму на провод. Длинная контактная поверхность также обеспечивает особенно надежное удержание .
- Универсальное применение: Соединители длиной 30 мм подходят как для многожильных, так и для жестких проводников . Идеально подходит для ремонта кабелей NYM и многих других применений.
- Комплексное решение: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться лишним и самостоятельно собирать необходимые изделия, для ремонта пробуренного кабеля достаточно одного комплекта ЛРВК-Л. №
Еще одно преимущество: для использования коробки скрытого монтажа требуется соответствующее большое углубление в стене. С другой стороны, ремонт кабеля с помощью LVRK-L-Kit намного экономит место и требует меньшего объема работ по стене – и, следовательно, меньше грязи.
Как применять комплект для ремонта кабеля:
В этом видеоролике показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Обращение с новым комплектом LVRK-L почти идентично – с той разницей, что благодаря более длинным соединителям теперь возможно два обжима.
В комплект для ремонта кабеля входят:
- 200 мм термоусадочная трубка с клеевым покрытием ,
- пять обжимных стыковых соединителей с термоусадочной изоляцией для проводов сечением 1,5 мм2 – 2,5 мм2
- плюс четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной фиксации для удобства использования.
Где взять комплект для ремонта кабеля? Спросите своего оптовика или свяжитесь напрямую с отделом продаж HellermannTyton.
Как качественно отремонтировать поврежденные электрические провода с помощью набора ЛВРК-Л:
1. Соблюдать все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и разъедините провода, чтобы обнажить поврежденный участок.
Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 °C, чтобы термоусадочная изоляция плотно прилегала к соединению.
2. После этого наденьте предварительно надрезанную термоусадочную муфту на отремонтированный участок и зафиксируйте ее с помощью прилагаемых термостойких кабельных стяжек Q. Нагревайте рукав от середины к краям, пока клей и рукав полностью не закроют место. Клей также препятствует проникновению влаги.
Когда закончите, излишки кабельной стяжки можно затянуть и отрезать.
3. Как только все остынет, питание можно будет снова включить – быстро, безопасно, надежно и экономично.
Вы можете приклеить отремонтированный кабель на место и вперед! Никаких скрытых распределительных коробок, никакой суеты и минимального беспорядка.
Кроме щипцов и термофена, никаких специальных инструментов не требуется.
Оплатит ли страховка ремонт моего кабеля питания с отводом? Как правило, страхование ответственности возмещает ущерб. Однако в случае небрежного действия могут возникнуть исключения. Запись о том, где проложена проводка, или устройство для обнаружения проводов и труб может помочь вам предотвратить несчастные случаи. Однако не стоит полагаться на него на 100 %. Сверлите только там, где это действительно необходимо, и соблюдайте предельную осторожность.
Знакомы ли вы с Р-образным зажимом с храповым механизмом — нашим новым кабельным зажимом, который позволяет разделить прокладку и фиксацию кабеля? Узнайте больше здесь «Гибкая прокладка кабеля по индивидуальному заказу: новый кабельный зажим Ratchet P-Clamp»
Вам нужны повторно открываемые кабельные стяжки для временной фиксации? Узнайте больше о наших «Разъемных многоразовых кабельных стяжках»
#3020
Опасности оголенных проводов
Опасности оголенных проводов
Существует много типов проводов, используемых для распределения электроэнергии, но большинство проводов изготовлено из меди или алюминия.
К оголенным проводам следует относиться серьезно. Пока вы не уверены, что провод не находится под напряжением, вы должны обращаться с проводом так, как будто через него проходит ток.
Открытые провода заземления
Провода заземления большую часть времени не пропускают электрический ток и обычно имеют открытые провода и соединения. Заземляющий провод отводит избыточный электрический ток от электрических цепей при обнаружении скачков напряжения или проблем с электричеством. Заземляющий провод передает электричество на землю через заземляющий стержень или трубу, где его можно безопасно нейтрализовать. В современных электрических розетках третья и круглая вилка представляет собой заземляющий провод для электрических устройств, которые могут потребоваться для отвода электричества от поражения электрическим током.
Заземляющие провода, особенно те, которые проходят через заземляющие стержни снаружи дома, открыты. К заземляющим проводам можно прикасаться, если нет скачка напряжения, который вызывает протекание электричества через заземляющий провод.
Как проверить электрический провод
Электрические провода можно проверить с помощью тестера напряжения. Тесты напряжения можно приобрести в местном хозяйственном магазине, они бывают разных типов и точности. Более дешевые тестеры напряжения просто скажут вам, есть ли электрический ток рядом с электрическим проводом, а более дорогие вольтметры покажут вам силу электрического тока и напряжение оголенных проводов.
Бесконтактные вольтметры
Бесконтактные вольтметры определяют электрический ток без электрического соединения путем определения электрического поля. Эти виды вольтметров — отличная покупка для вашего дома, позволяющая легко определить, безопасно ли прикосновение к электрическому соединению.
Использование вольтметра
Традиционные вольтметры имеют два электрических провода, которые соединяются с положительным и отрицательным проводами или соединениями в электрическом контуре. Когда провода подключены соответствующим образом, электричество будет проходить через счетчик, что позволяет точно считывать проводимое электричество.
Как починить оголенный провод
Ослабленная или оголенная электропроводка может быть очень распространенной проблемой, вызванной проектами по благоустройству дома и естественным износом. Определить незакрепленный или оголенный провод может быть сложно, если он спрятан в вашем доме. Однако, если вы видите оголенные провода в стене или где-либо еще в вашем доме, важно оставаться в безопасности и следовать инструкциям по ремонту провода.
Отключите электрическую цепь
Узнайте, к какой электрической цепи подключен ваш оголенный провод, и отключите соединение. Это позволит вам безопасно работать без опасности поражения электрическим током. Крайне важно при проведении любых работ с открытой электропроводкой отключать электрическую цепь, прежде чем к чему-либо прикоснуться.
Изоляция оголенного провода
Изоляция оголенного провода даст вам лучшее представление о том, что могло стать причиной оголения провода. Если это прокол в изоляции провода, вам следует искать возможные гвозди или другие опасности, а если это ослабленное электрическое соединение, вы должны искать, как провод был выдернут из электроприбора.
Изолента для открытых участков
Изолента, обычно черного цвета, должна использоваться на открытых электрических проводах из-за ее низкой проводимости и устойчивости к износу с течением времени. Для больших прорезей и порезов электрических проводов может потребоваться полностью обрезать провод и выполнить электрическое соединение с помощью проволочных гаек. Изоляционную ленту нельзя использовать, если нарушена изоляция между положительным и нейтральным проводом.
Повторное подключение ослабленных электрических соединений
Электрические соединения в розетках, выключателях и розетках со временем могут ослабнуть, что приведет к проблемам с подключением и потенциально может привести к пожару. Ослабленные электрические соединения должны быть правильно подключены и затянуты, чтобы ваши провода больше не отсоединились. Одной из основных проблем с алюминиевой проводкой является то, что она со временем изгибается и смещается, что приводит к ослаблению электрических соединений.
